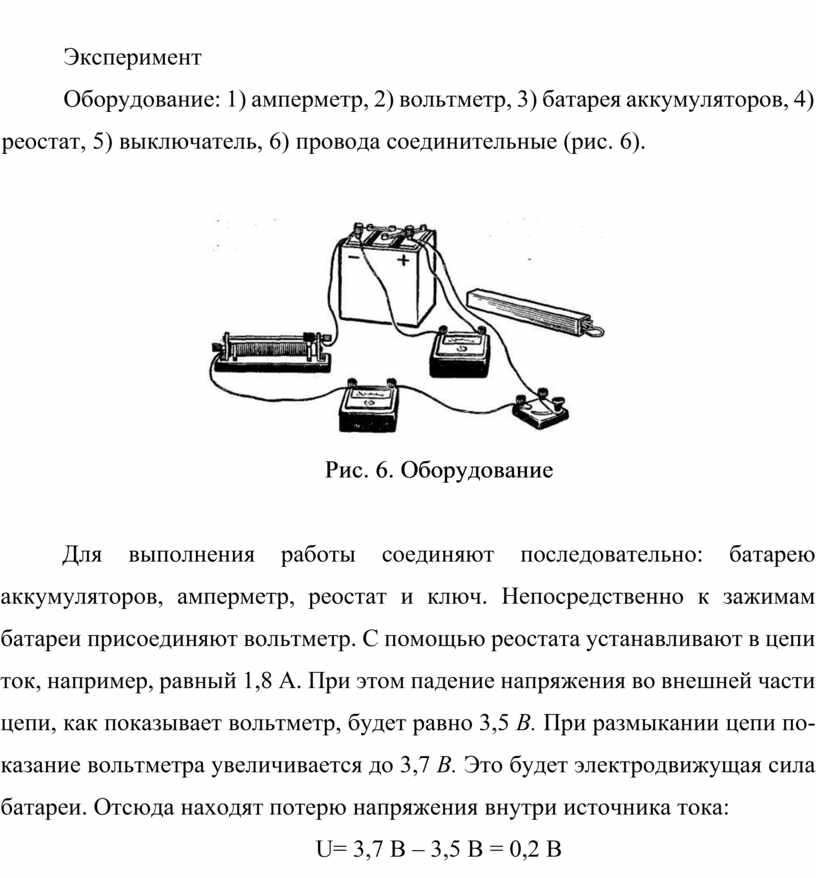

Эксперимент
Оборудование: 1) амперметр, 2) вольтметр, 3) батарея аккумуляторов, 4) реостат, 5) выключатель, 6) провода соединительные (рис. 6).
Рис. 6. Оборудование
Для выполнения работы соединяют последовательно: батарею аккумуляторов, амперметр, реостат и ключ. Непосредственно к зажимам батареи присоединяют вольтметр. С помощью реостата устанавливают в цепи ток, например, равный 1,8 А. При этом падение напряжения во внешней части цепи, как показывает вольтметр, будет равно 3,5 В. При размыкании цепи показание вольтметра увеличивается до 3,7 В. Это будет электродвижущая сила батареи. Отсюда находят потерю напряжения внутри источника тока:
U= 3,7 В – 3,5 В = 0,2 В
