Физика_10_русс_презентация_ЭДС и внутреннее сопротивление источника тока

Тема урока: ЭДС и внутреннее сопротивление источника тока.Цель обучения:10.4.2.3- исследовать связь между ЭДС и напряжением источника при различных режимах его работы (рабочий режим, холостой ход, короткое замыкание);

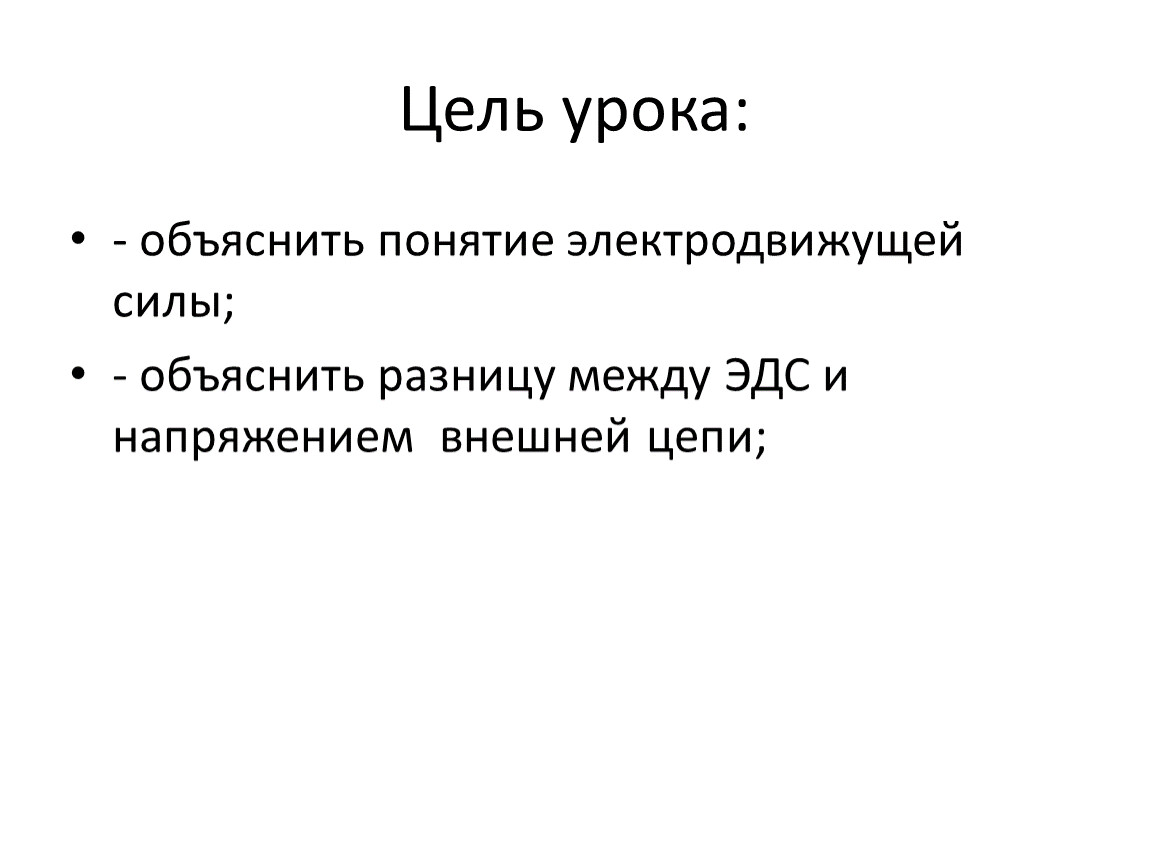

Цель урока:

- объяснить понятие электродвижущей силы;
- объяснить разницу между ЭДС и напряжением внешней цепи;

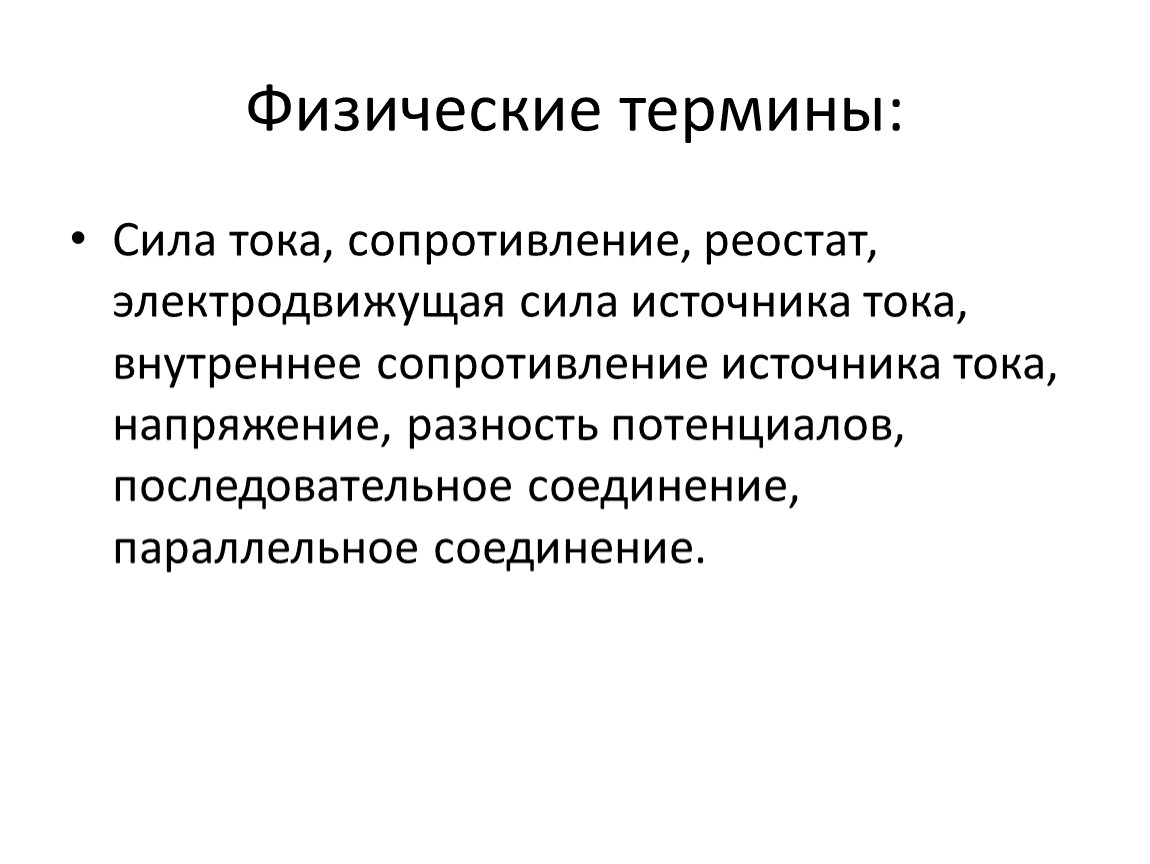

Физические термины:

Сила тока, сопротивление, реостат, электродвижущая сила источника тока, внутреннее сопротивление источника тока, напряжение, разность потенциалов, последовательное соединение, параллельное соединение.

Роль источника тока: разделить заряды за счет совершения работы сторонними силами. Любые силы, действующие на заряд, за исключением потенциальных сил электростатического происхождения (т. е. кулоновских) называют сторонними силами.

(Сторонние силы объясняются электромагнитным
взаимодействием между
электронами и ядрами)

ЭДС — энергетическая характеристика источника. Это физическая величина, равная отношению работы, совершенной сторонни­ми силами при перемещении электрического заряда по замкнутой цепи, к этому заряду:

Измеряется в вольтах (В).

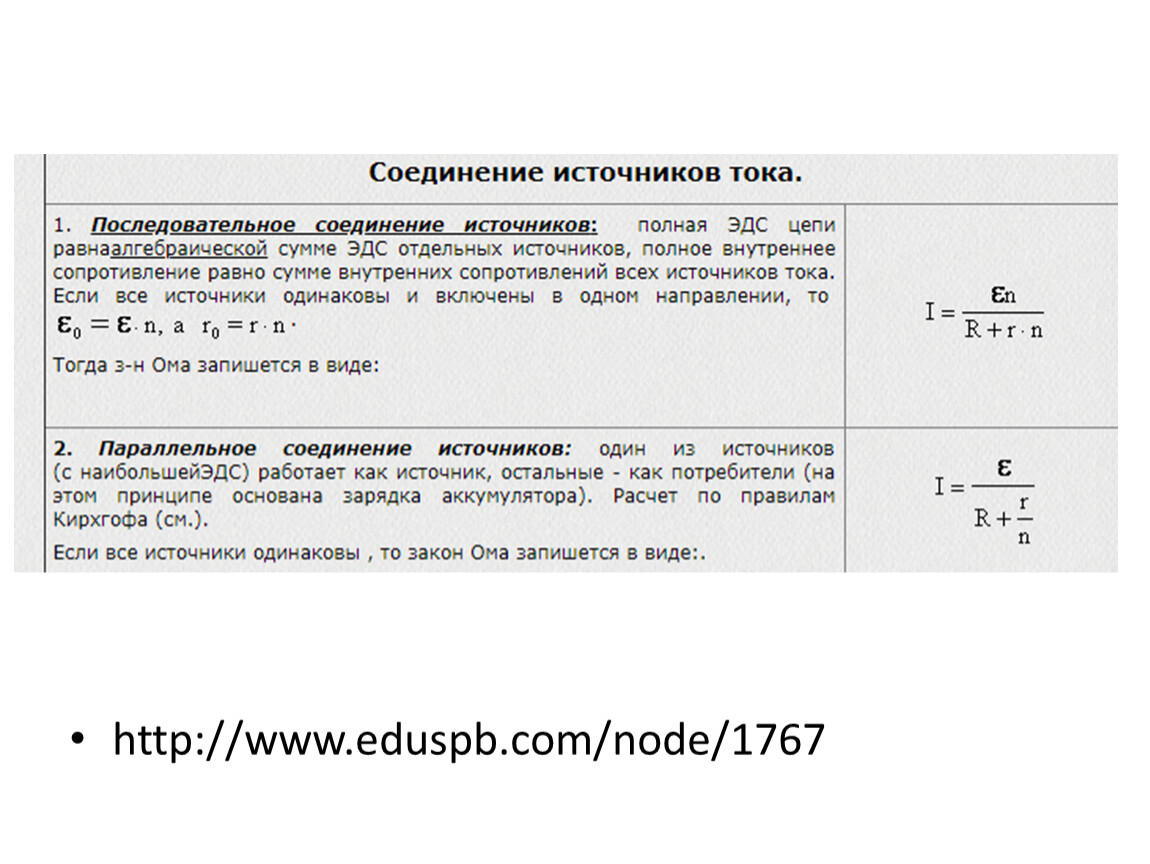

http://www.eduspb.com/node/1767

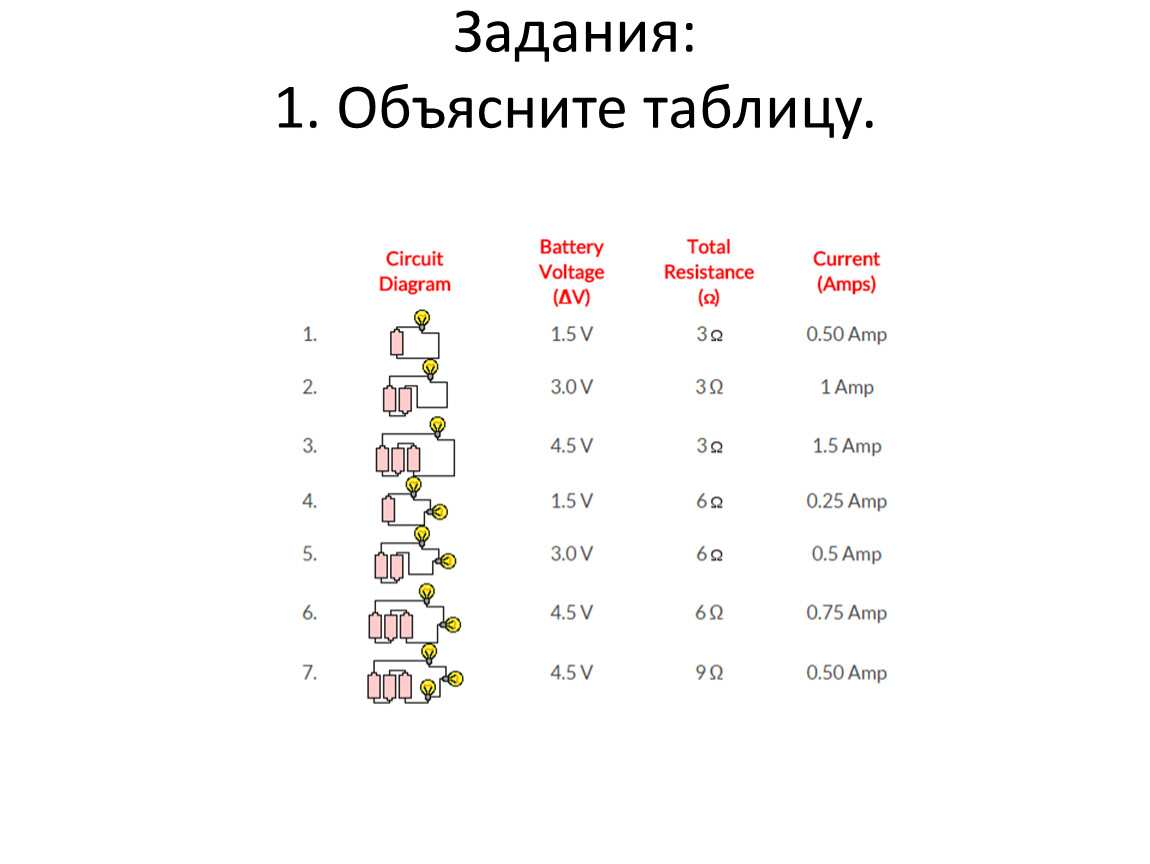

Задания:1. Объясните таблицу.

Решение задач:

№1 Схема электрической цепи показана на рисунке. Когда цепь разомкнута, вольтметр показывает 8 В. При замкнутой цепи вольтметр показывает 7 В. Сопротивление внешней цепи равно 3,5 Ом. Чему равно внутреннее сопротивление источника тока?

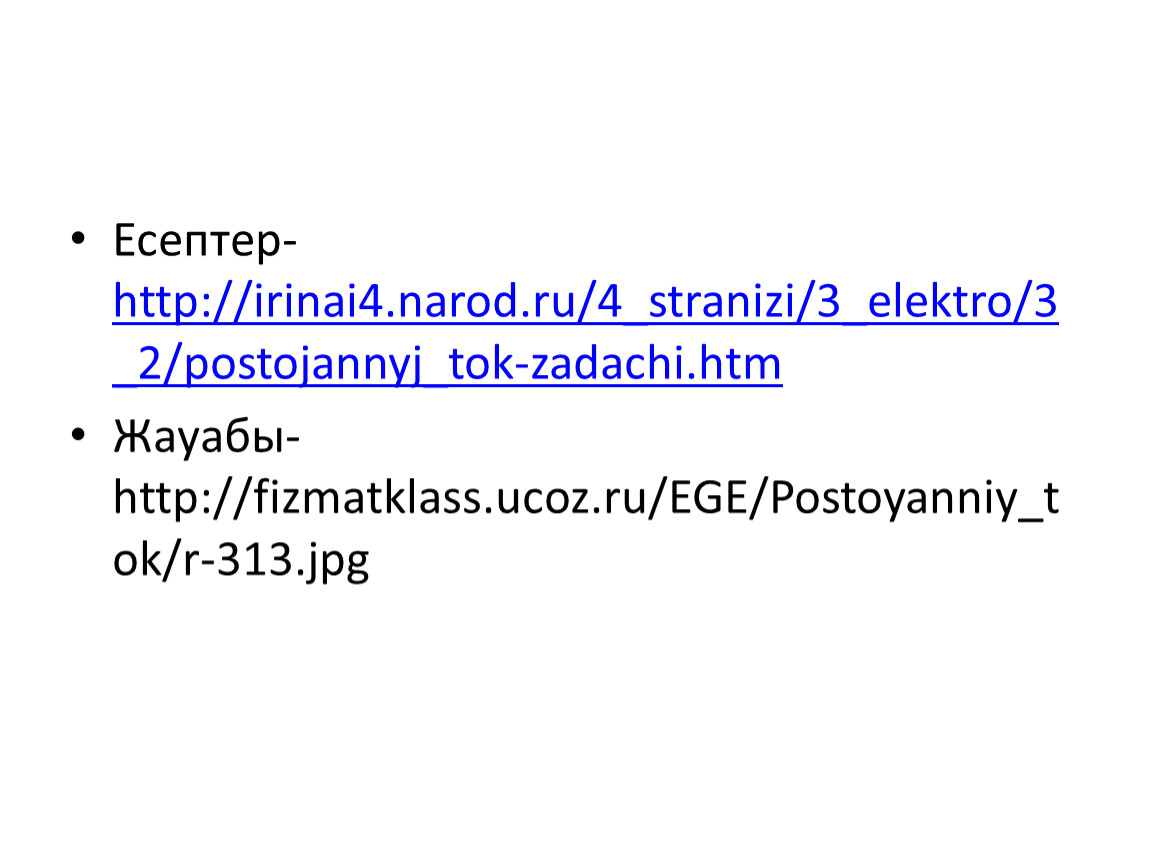

Есептер- http://irinai4.narod.ru/4_stranizi/3_elektro/3_2/postojannyj_tok-zadachi.htm
Жауабы- http://fizmatklass.ucoz.ru/EGE/Postoyanniy_tok/r-313.jpg

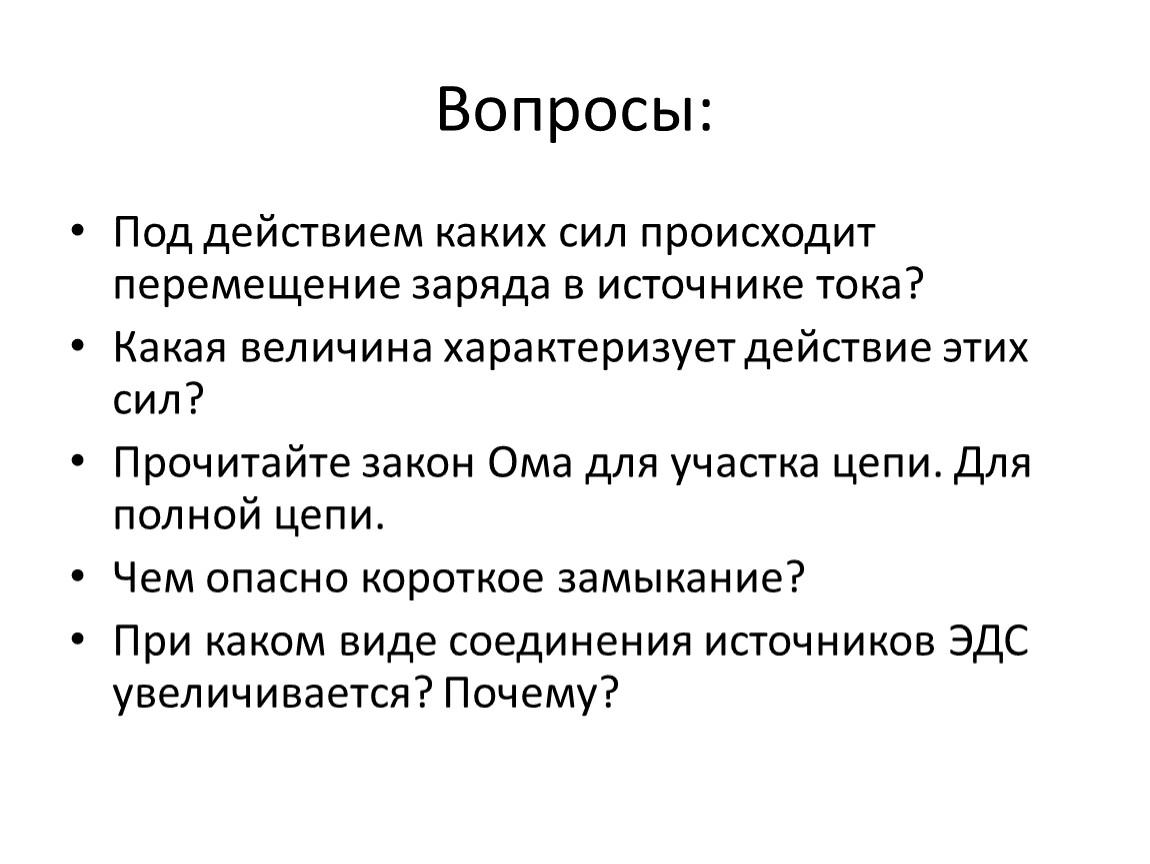

Вопросы:

Под действием каких сил происходит перемещение заряда в источнике тока?
Какая величина характеризует действие этих сил?
Прочитайте закон Ома для участка цепи. Для полной цепи.
Чем опасно короткое замыкание?

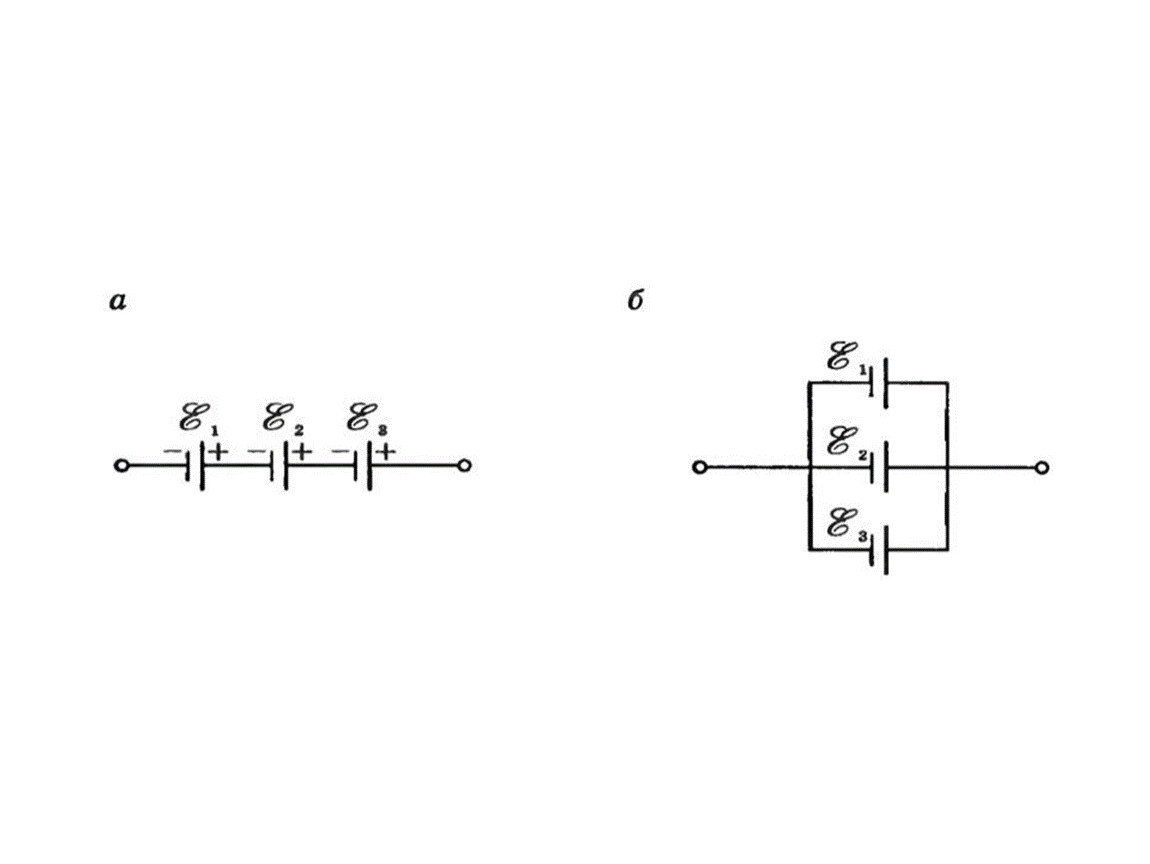

При каком виде соединения источников ЭДС увеличивается? Почему?
