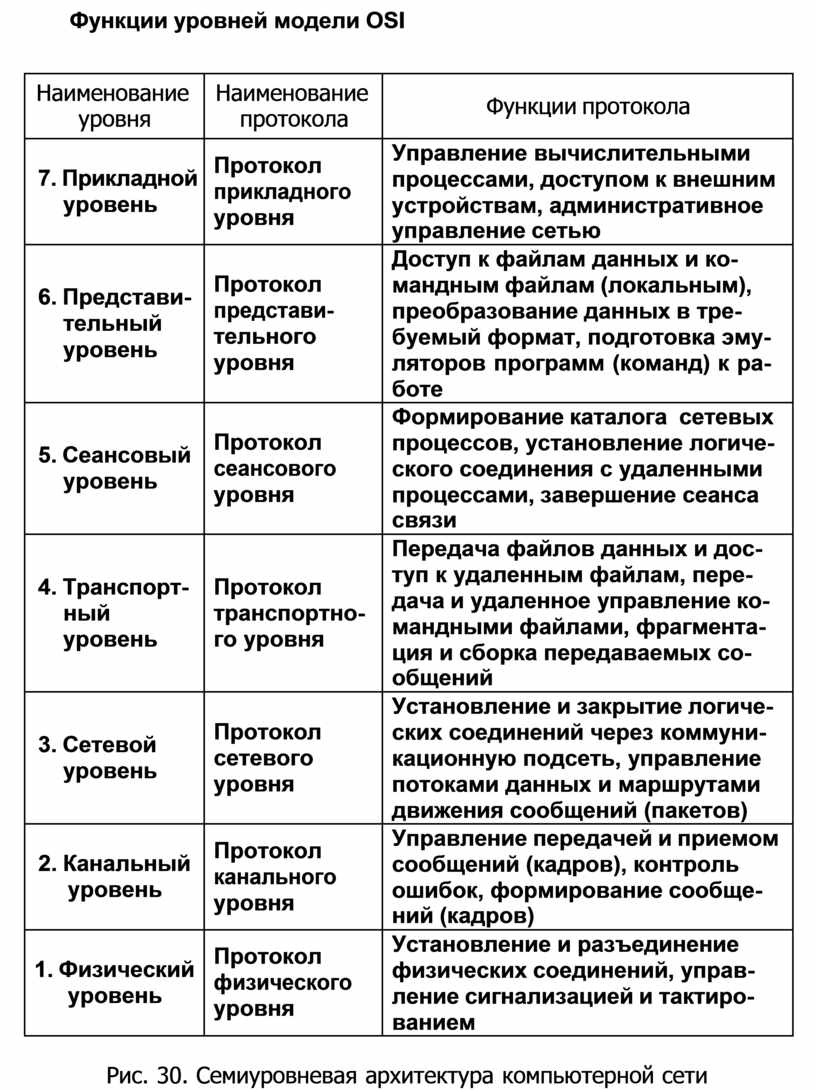

Функции уровней модели OSI

Наименование уровня

Наименование протокола

Функции протокола

7. Прикладной уровень

Протокол прикладного уровня

Управление вычислительными процессами, доступом к внешним устройствам, административное

управление сетью

6. Представи- тельный уровень

Протокол представи- тельного уровня

Доступ к файлам данных и ко- мандным файлам (локальным), преобразование данных в тре-

буемый формат, подготовка эму- ляторов программ (команд) к ра- боте

5. Сеансовый уровень

Протокол сеансового уровня

Формирование каталога сетевых процессов, установление логиче- ского соединения с удаленными процессами, завершение сеанса

связи

4. Транспорт- ный уровень

Протокол транспортно- го уровня

Передача файлов данных и дос- туп к удаленным файлам, пере- дача и удаленное управление ко- мандными файлами, фрагмента- ция и сборка передаваемых со-

общений

3. Сетевой уровень

Протокол сетевого уровня

Установление и закрытие логиче- ских соединений через коммуни- кационную подсеть, управление потоками данных и маршрутами движения сообщений (пакетов)

2. Канальный уровень

Протокол канального уровня

Управление передачей и приемом сообщений (кадров), контроль ошибок, формирование сообще-

ний (кадров)

1. Физический уровень

Протокол физического уровня

Установление и разъединение физических соединений, управ-

ление сигнализацией и тактиро- ванием

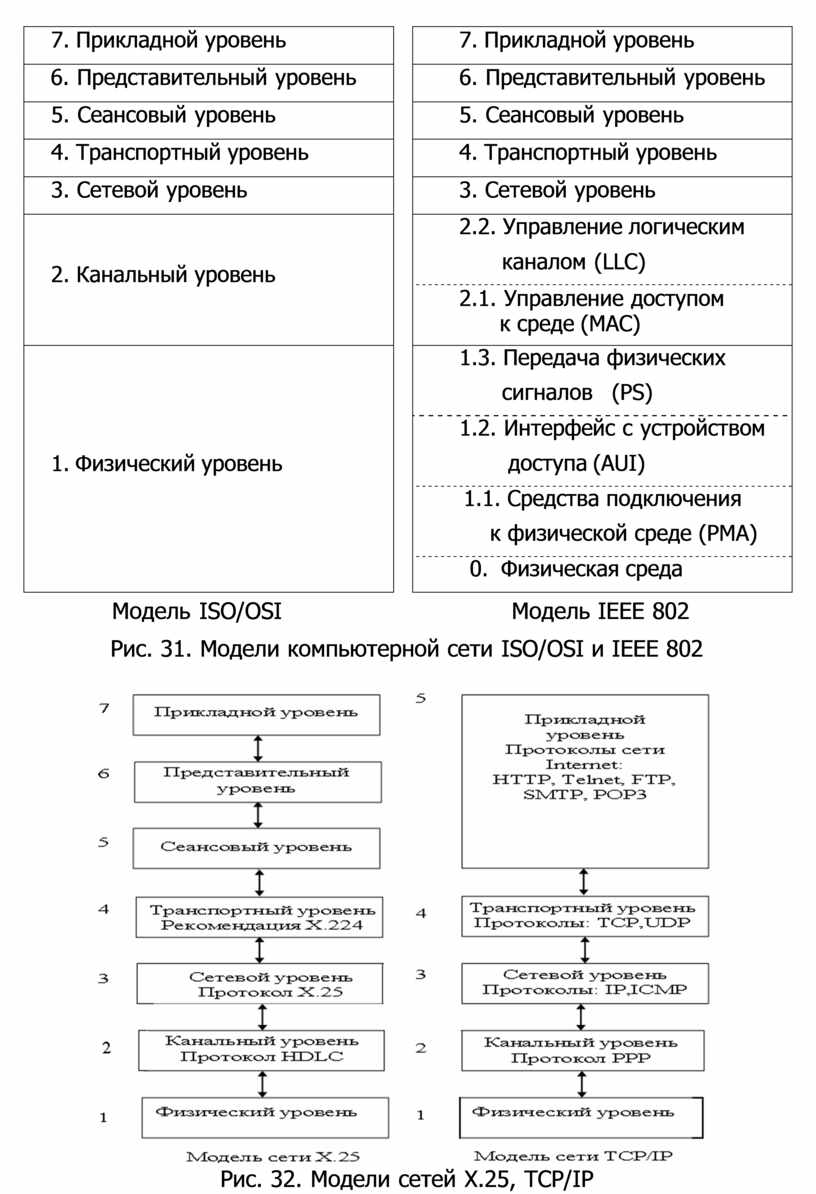

7. Прикладной уровень

7. Прикладной уровень

6. Представительный уровень

6. Представительный уровень

5. Сеансовый уровень

5. Сеансовый уровень

4. Транспортный уровень

4. Транспортный уровень

3. Сетевой уровень

3. Сетевой уровень

2. Канальный уровень

2.2. Управление логическим

каналом (LLC)

2.1. Управление доступом к среде (MAC)

1. Физический уровень

1.3. Передача физических

сигналов   (PS)

1.2. Интерфейс с устройством

доступа (AUI)

1.1. Средства подключения

к физической среде (PMA)

0. Физическая среда

Управление логическим каналом

Подуровень

LLC IEEE 802.2

Подуровень

LLC IEEE 802.2

Подуровень LLC IEEE 802.2

Управление

доступом к среде

Подуровень MAC IEEE 802.3

Множественный доступ

с контролем несущей и

обнаружением столкновений

(CSMA/CD)

Подуровень MAC IEEE 802.4

Передача маркера

Подуровень MAC IEEE 802.5

Передача маркера

Физический уровень

Шина, звезда

Шина, звезда

Кольцо
