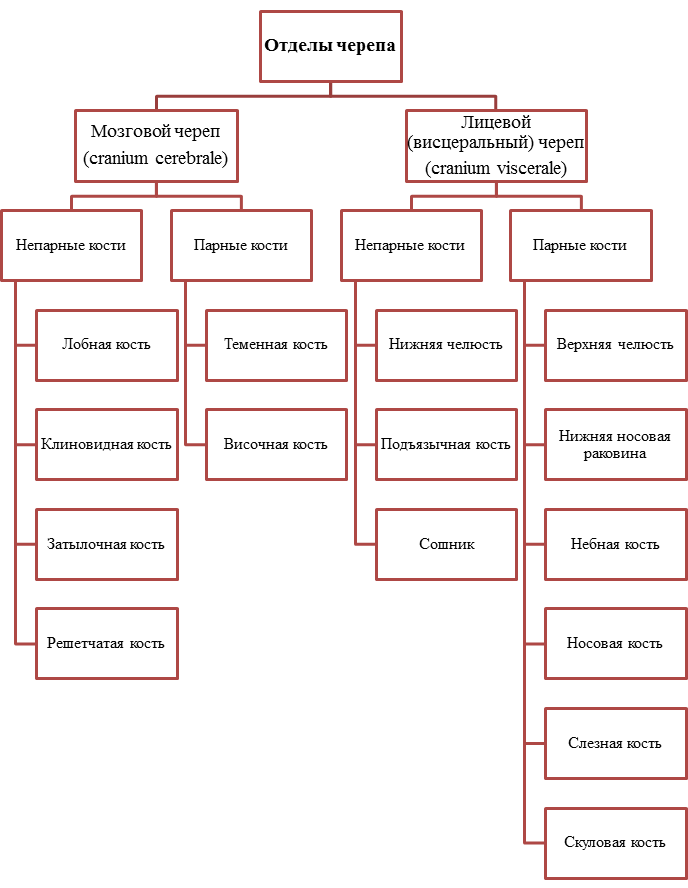

Граф-структуры по теме "Череп"

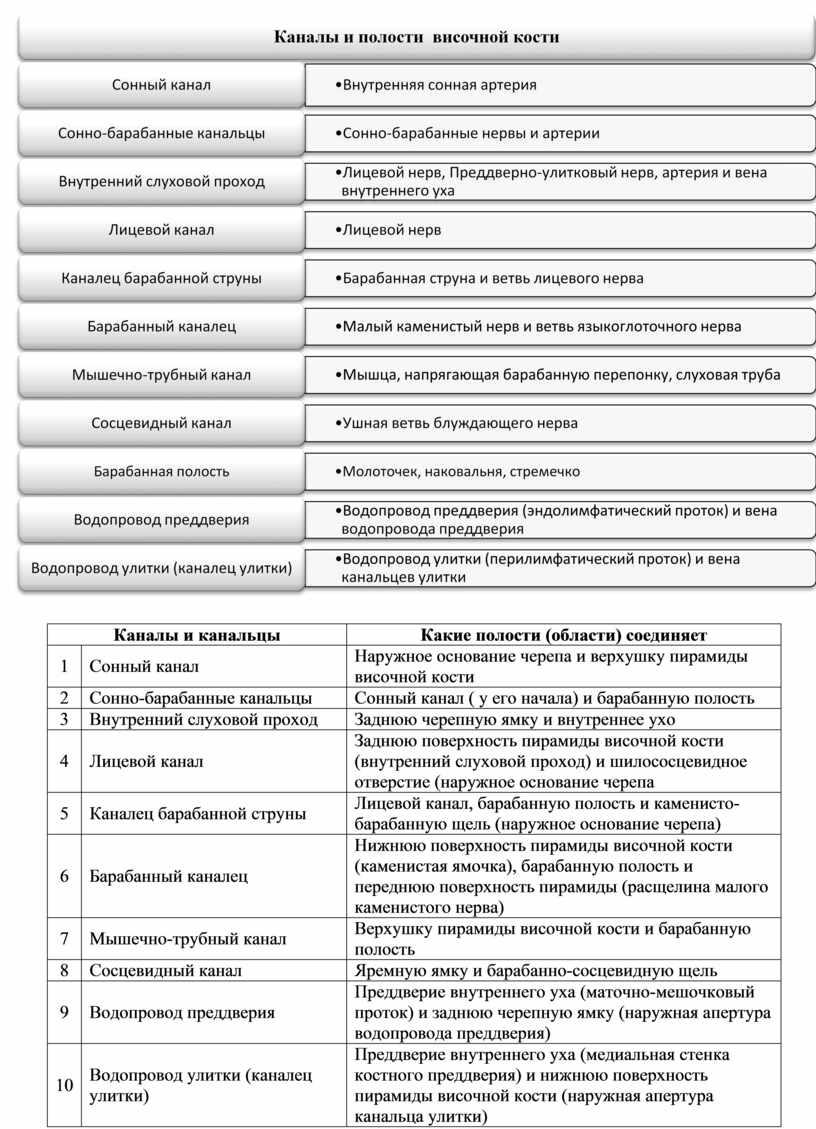

Каналы и канальцы

Какие полости (области) соединяет

1

Сонный канал

Наружное основание черепа и верхушку пирамиды височной кости

2

Сонно-барабанные канальцы

Сонный канал ( у его начала) и барабанную полость

3

Внутренний слуховой проход

Заднюю черепную ямку и внутреннее ухо

4

Лицевой канал

Заднюю поверхность пирамиды височной кости (внутренний слуховой проход) и шилососцевидное отверстие (наружное основание черепа

5

Каналец барабанной струны

Лицевой канал, барабанную полость и каменисто-барабанную щель (наружное основание черепа)

6

Барабанный каналец

Нижнюю поверхность пирамиды височной кости (каменистая ямочка), барабанную полость и переднюю поверхность пирамиды (расщелина малого каменистого нерва)

7

Мышечно-трубный канал

Верхушку пирамиды височной кости и барабанную полость

8

Сосцевидный канал

Яремную ямку и барабанно-сосцевидную щель

9

Водопровод преддверия

Преддверие внутреннего уха (маточно-мешочковый проток) и заднюю черепную ямку (наружная апертура водопровода преддверия)

10

Водопровод улитки (каналец улитки)

Преддверие внутреннего уха (медиальная стенка костного преддверия) и нижнюю поверхность пирамиды височной кости (наружная апертура канальца улитки)

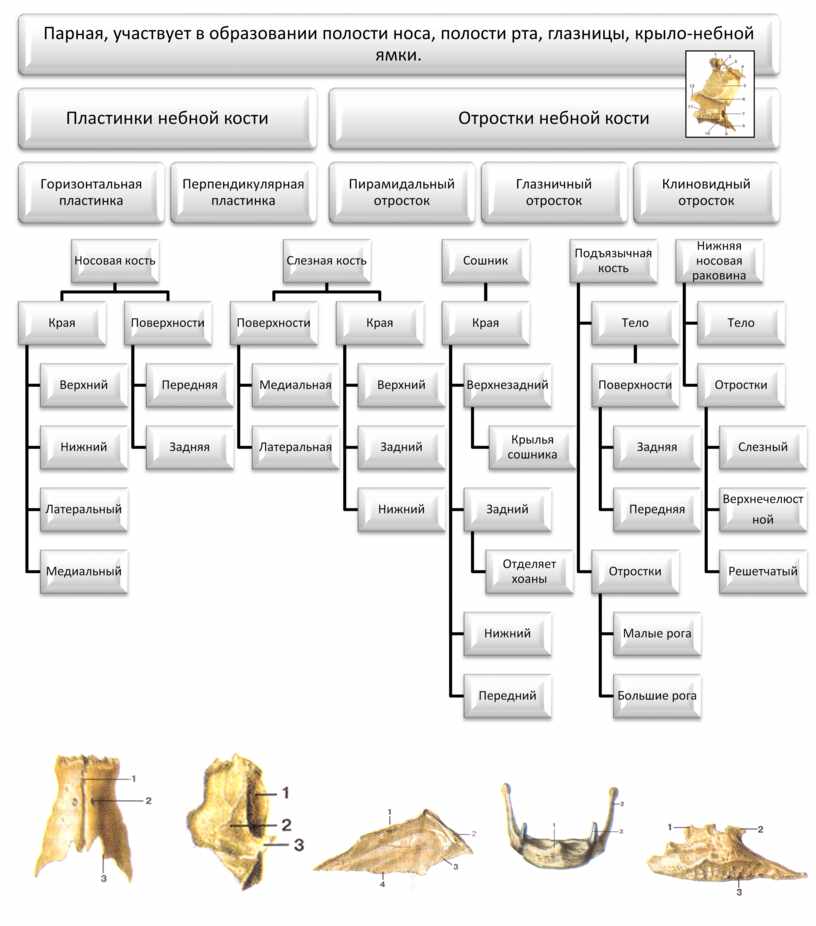

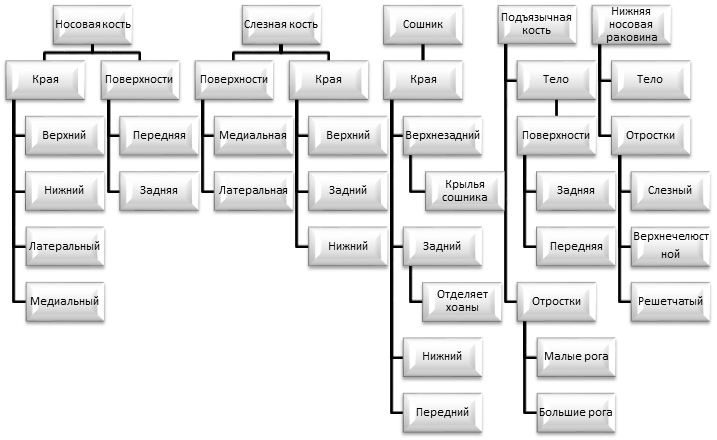

Носовые кости (ossa nasalia)

Вид сверху.

1-межносовой шов;

2-отверстие носовой кости;

 3-свободный край;

Слезная кость

(os lacrimale)

Вид с латеральной стороны.
1-слезная борозда;

2-задний слезный гребень;

3-слезный крючок.

Сошник

(vomer).

Левая сторона.

1-решетчатый край;

2-левое крыло сошника;

3-свободный край;

4-небный край.

Подъязычная кость

(os hyoideum). Вид спереди

. 1-тело подъязычной кости;

2-большой рог;

3-малый рог

Нижняя носовая раковина

(concha nasalis inferior).

Вид со стороны полости носа.

 I-слезный отросток;

2-решетча-тый отросток;

3-нижний (свободный) край.

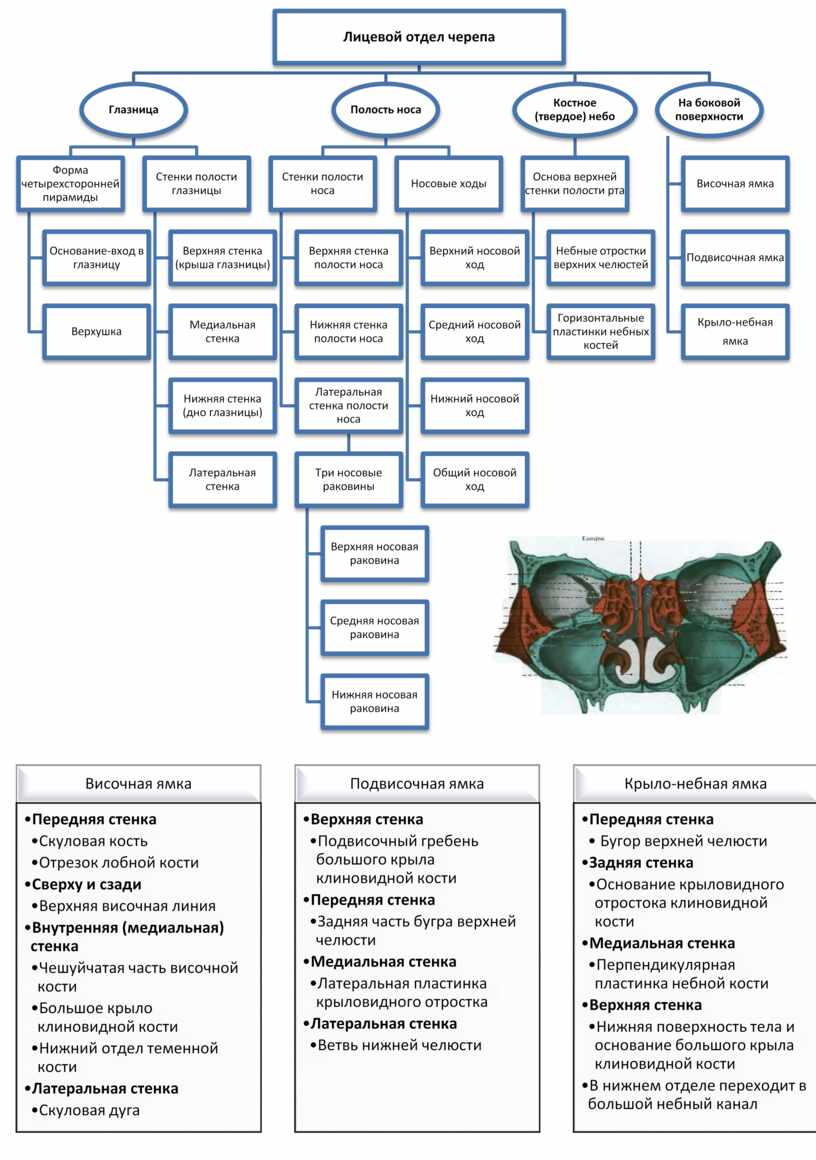

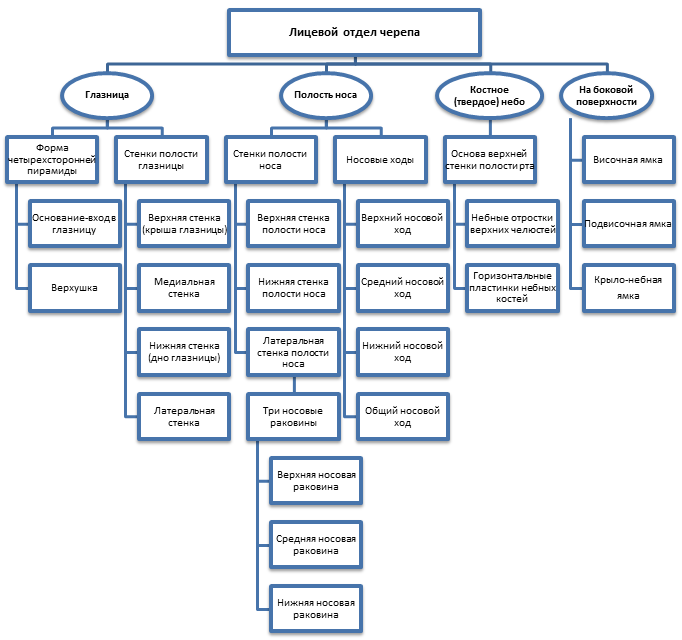

Лицевая норма, лицевой отдел черепа

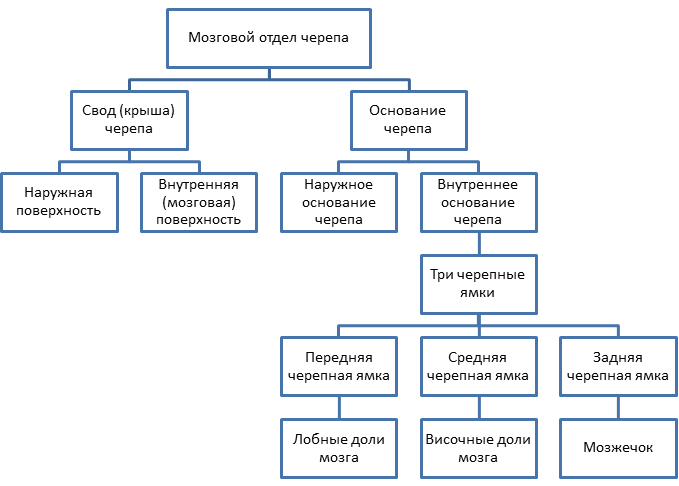

Вертикальная норма, свод или крыша черепа

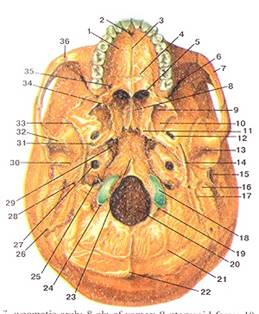

Базиллярная норма, наружное основание черепа

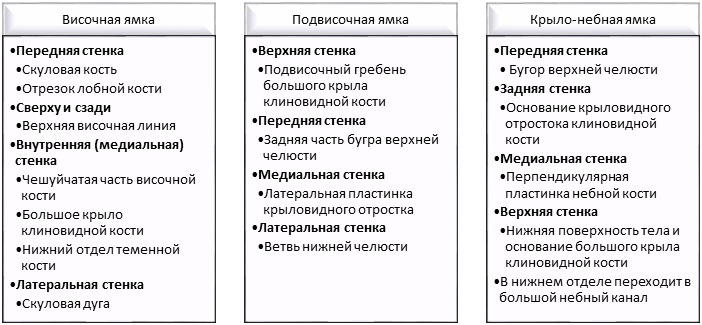

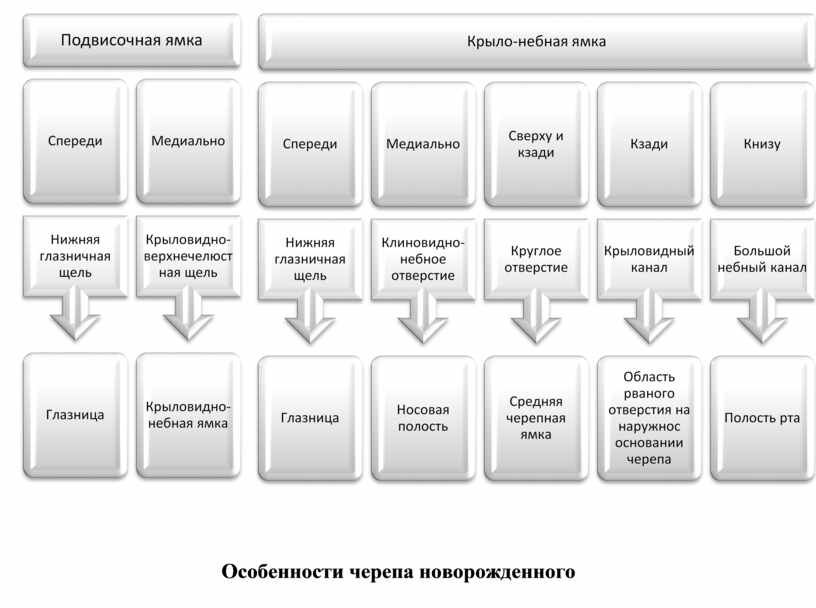

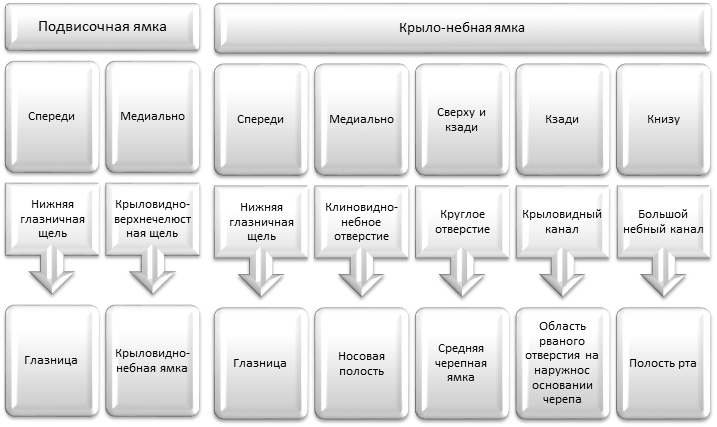

Латеральная норма:

1.     Височная ямка

2.     Подвисочная ямка

3.     Крыловидно-небная (крылонебная) ямка

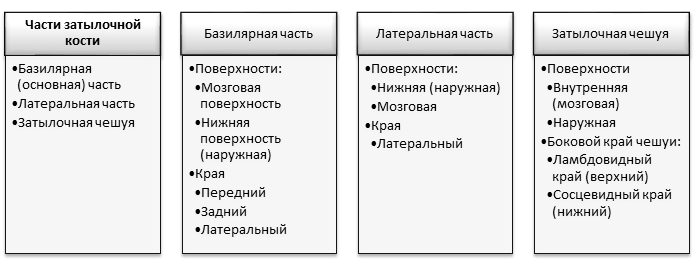

Затылочная часть мозгового отдела черепа

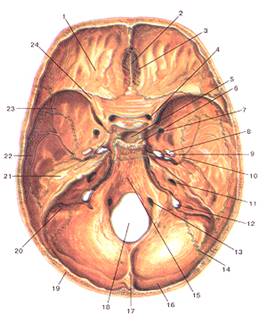

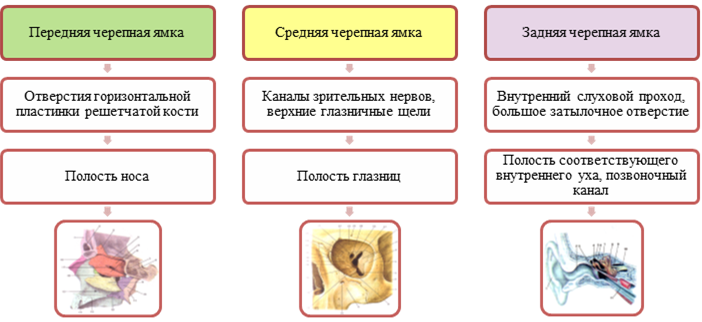

Передняя черепная ямка

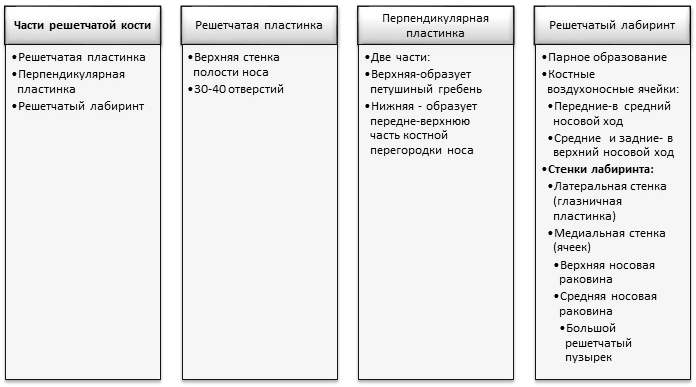

Отверстия решетчатой пластинки решетчатой кости

Обонятельные нервы (I) пара ЧМН

Средняя черепная ямка

Зрительные каналы

Зрительный нерв (II)

Верхняя глазничная щель

Глазодвигательный нерв (III)

Блоковой нерв (IV)

Отводящий нерв (VI)

Глазной нерв – первая ветвь тройничного нерва (V)

Внутреннее сонное отверстие

Внутренняя сонная артерия

Круглое отверстие

Верхнечелюстной нерв – вторая ветвь тройничного нерва (V)

Овальное отверстие

Нижнечелюстной нерв – третья ветвь тройничного нерва (V)

Остистое отверстие

Средняя менингеальная –ветвь верхнечелюстной артерии, менингеальная ветвь верхнечелюстного нерва

Рваное отверстие

Задняя черепная ямка

Внутренний слуховой проход

Лицевой нерв (VII), Преддверно-улитковый нерв (VIII)

Сосцевидное отверстие

Менингеальная ветвь затылочной артерии, сосцевидный эмиссарий

Яремное отверстие

Языкоглоточный нерв (IX), Блуждающий нерв (X), Добавочный нерв (XI), Внутренняя яремная вена

Большое затылочное отверстие

Продолговатый мозг

Подъязычный канал

Подъязычный нерв (XII)

Мыщелковое отверстие

Мыщелковый эмиссарий

Резцовое отверстие

Большое небное отверстие

Овальное отверстие

Нижнечелюстной нерв – третья ветвь тройничного нерва (V)

Остистое отверстие

Средняя менингеальная –ветвь верхнечелюстной артерии, менингеальная ветвь верхнечелюстного нерва

Наружное сонное отверстие

Внутренняя сонная артерия

Шилососцевидное отверстие

Лицевой нерв (VII)

Сосцевидное отверстие

Менингеальная ветвь затылочной артерии, сосцевидный эмиссарий

Яремное отверстие

Языкоглоточный нерв (IX), Блуждающий нерв (X), Добавочный нерв (XI), Внутренняя яремная вена

Канал подъязычного нерва

Подъязычный нерв (XII)

Мыщелковое отверстие

Мыщелковый эмиссарий

Большое затылочное  отверстие

Продолговатый мозг

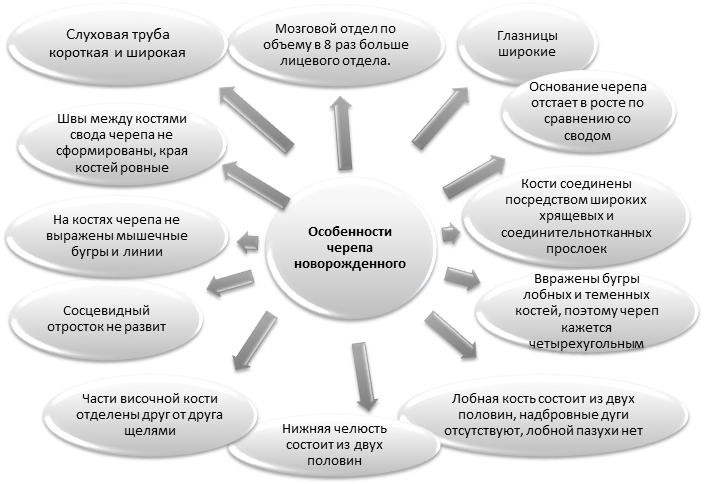

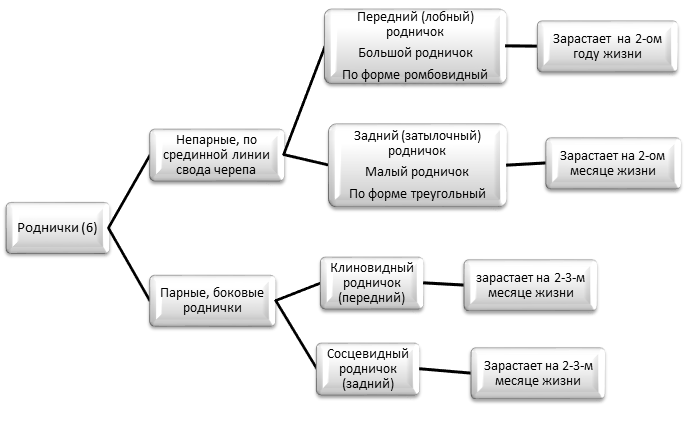

Череп новорожденного. Вид сверху.

1-лобный шов; 2-лобный бугор; 3-передний (лобный) родничок; 4-венечный шов; 5-теменной бугор; 6-сагитгальный шов; 7-задний (затылочный) родничок; 8-затылочная кость; 9-ламбдовидный шов

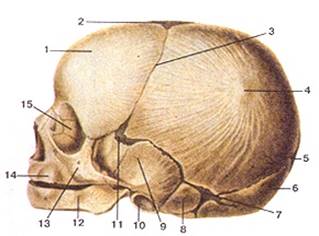

Череп новорожденного. Вид сбоку.

1-лобная кость; 2-передний (лобный) родничок; 3-венечный шов; 4-теменной бугор; 5-задний (затылочный) родничок; 6-за-тылочная кость (чешуя); 7-сосцевидный родничек; 8-каменистая часть (пирамида) височной кости; 9-чешуя височной кости; 10-барабанная кость (барабанное кольцо); 11-клиновидный (передне-латеральный) родничок; 12-нижняя челюсть; 13-скуловая кость; 14-верхняя челюсть; 15-глазница.
