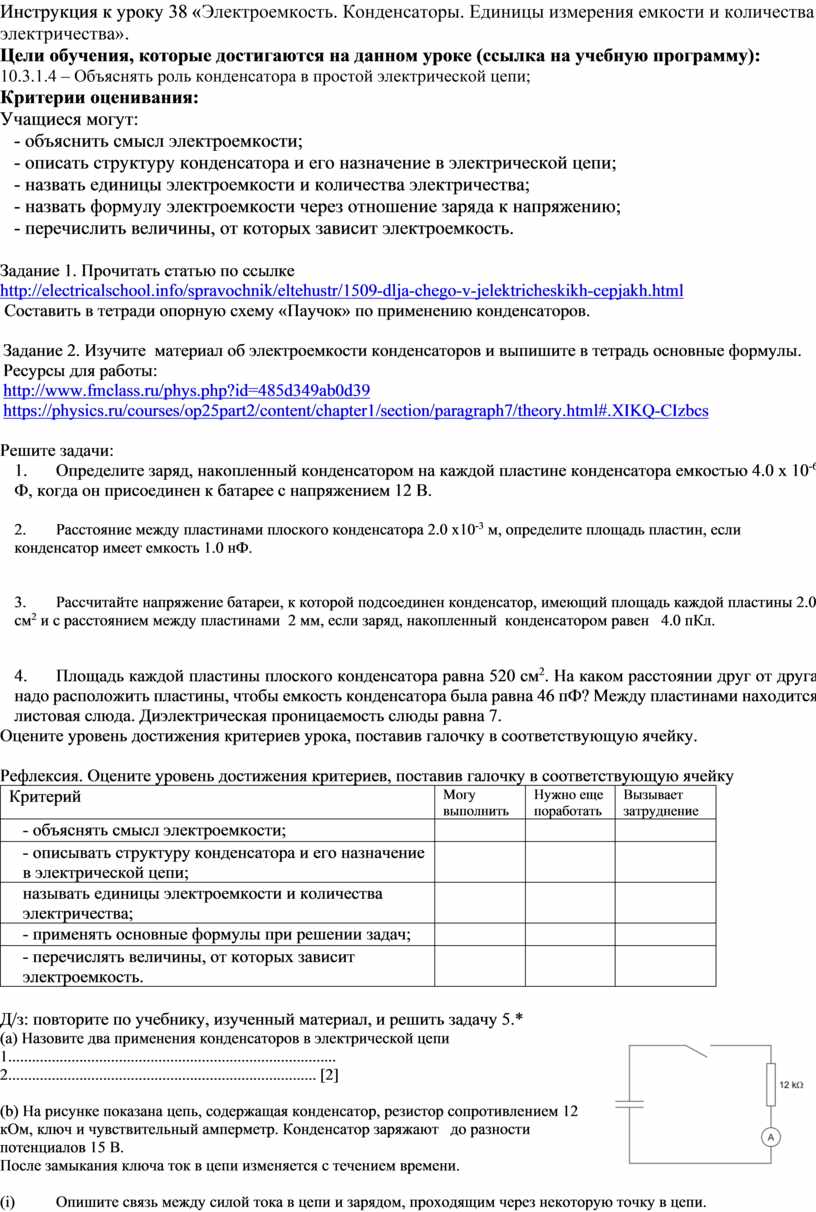

Инструкция к уроку 38 «Электроемкость. Конденсаторы. Единицы измерения емкости и количества электричества».

Цели обучения, которые достигаются на данном уроке (ссылка на учебную программу):

10.3.1.4 – Объяснять роль конденсатора в простой электрической цепи;

Критерии оценивания:

Учащиеся могут:

- объяснить смысл электроемкости;

- описать структуру конденсатора и его назначение в электрической цепи;

- назвать единицы электроемкости и количества электричества;

- назвать формулу электроемкости через отношение заряда к напряжению;

- перечислить величины, от которых зависит электроемкость.

Задание 1. Прочитать статью по ссылке

http://electricalschool.info/spravochnik/eltehustr/1509-dlja-chego-v-jelektricheskikh-cepjakh.html

 Составить в тетради опорную схему «Паучок» по применению конденсаторов.

Задание 2. Изучите  материал об электроемкости конденсаторов и выпишите в тетрадь основные формулы.

Ресурсы для работы:

http://www.fmclass.ru/phys.php?id=485d349ab0d39

https://physics.ru/courses/op25part2/content/chapter1/section/paragraph7/theory.html#.XIKQ-CIzbcs

Решите задачи:

1.            Определите заряд, накопленный конденсатором на каждой пластине конденсатора емкостью 4.0 x 10^-6 Ф, когда он присоединен к батарее с напряжением 12 В.

2.             Расстояние между пластинами плоского конденсатора 2.0 x10^-3 м, определите площадь пластин, если конденсатор имеет емкость 1.0 нФ.

3.             Рассчитайте напряжение батареи, к которой подсоединен конденсатор, имеющий площадь каждой пластины 2.0 см² и с расстоянием между пластинами  2 мм, если заряд, накопленный  конденсатором равен   4.0 пКл.

4.            Площадь каждой пластины плоского конденсатора равна 520 см². На каком расстоянии друг от друга надо расположить пластины, чтобы емкость конденсатора была равна 46 пФ? Между пластинами находится листовая слюда. Диэлектрическая проницаемость слюды равна 7.

Оцените уровень достижения критериев урока, поставив галочку в соответствующую ячейку.

Рефлексия. Оцените уровень достижения критериев, поставив галочку в соответствующую ячейку

Д/з: повторите по учебнику, изученный материал, и решить задачу 5.*

5.       (a) Назовите два применения конденсаторов в электрической цепи

1...................................................................................

2.............................................................................. [2]

(b) На рисунке показана цепь, содержащая конденсатор, резистор сопротивлением 12 кОм, ключ и чувствительный амперметр. Конденсатор заряжают   до разности потенциалов 15 В.

После замыкания ключа ток в цепи изменяется с течением времени.

(i)                 Опишите связь между силой тока в цепи и зарядом, проходящим через некоторую точку в цепи.

………………………………………………………………… [1]

(ii)                В начальный момент времени заряд на конденсаторе был равен 3.3 x 10³мкКл, при разности потенциалов 15В.  Рассчитайте емкость конденсатора.

C = ................................................... μF [2]
