Интерактивная лекция Устройство лазерного принтера

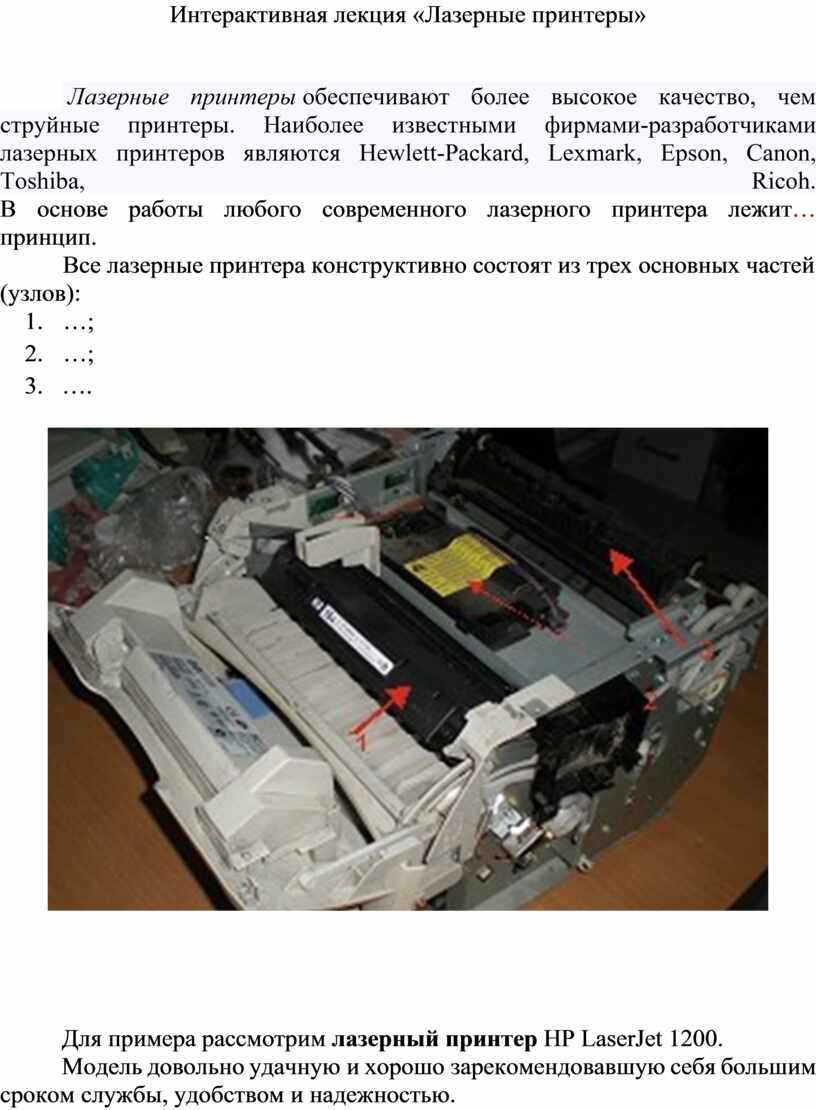

Интерактивная лекция «Лазерные принтеры»

 Лазерные принтеры обеспечивают более высокое качество, чем струйные принтеры. Наиболее известными фирмами-разработчиками лазерных принтеров являются Hewlett-Packard, Lexmark, Epson, Canon, Toshiba, Ricoh.
В основе работы любого современного лазерного принтера лежит…    принцип.

Все лазерные принтера конструктивно состоят из трех основных частей (узлов):

1.        …;

2.        …;

3.       ….

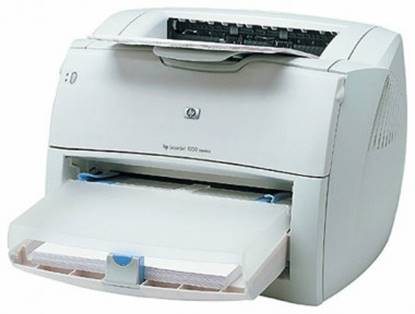

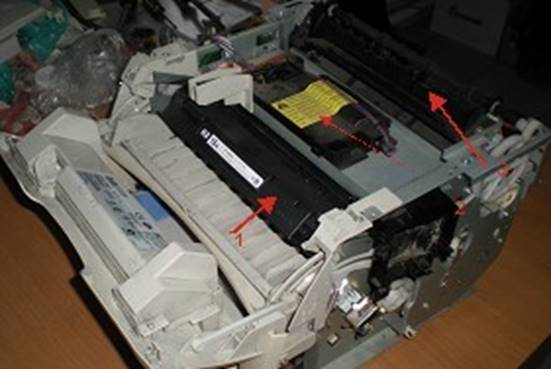

Для примера рассмотрим лазерный принтер НР LaserJet 1200.

Модель довольно удачную и хорошо зарекомендовавшую себя большим сроком службы, удобством и надежностью.

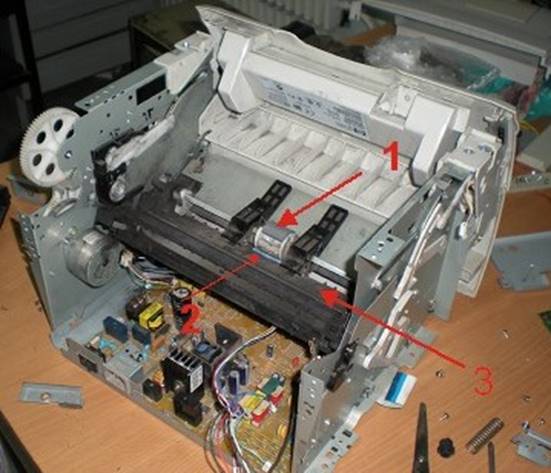

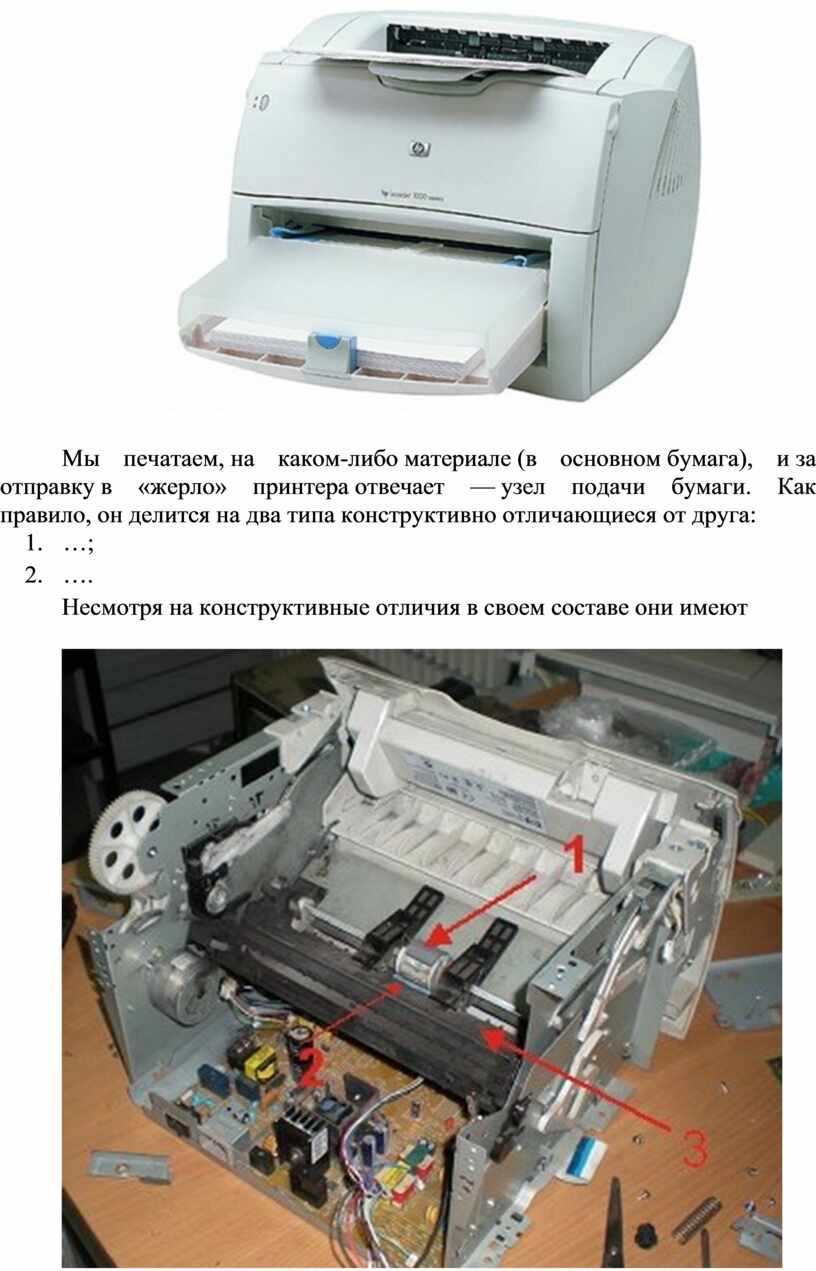

Мы печатаем, на каком-либо материале (в основном бумага), и за отправку в «жерло» принтера отвечает — узел подачи бумаги. Как правило, он делится на два типа конструктивно отличающиеся от друга:

1.        …;

2.        ….

Несмотря на конструктивные отличия в своем составе они имеют

1.     …;

2.     …;

3.     ….

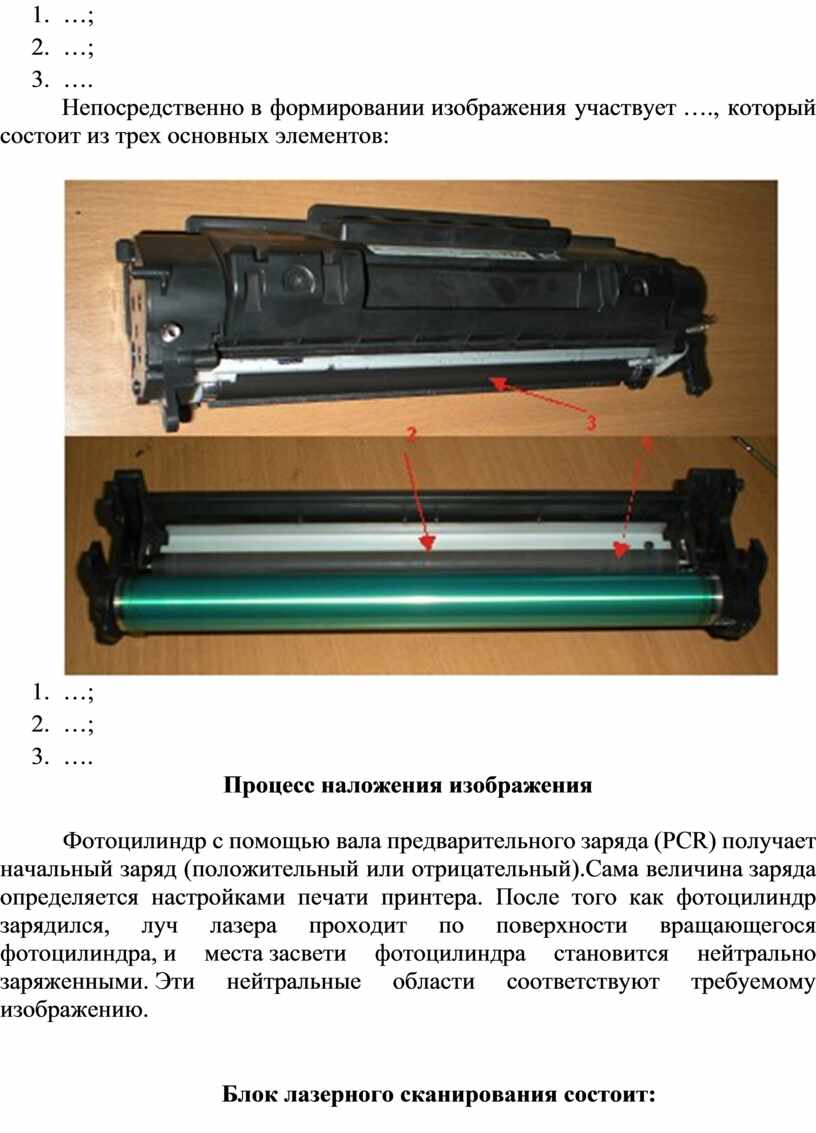

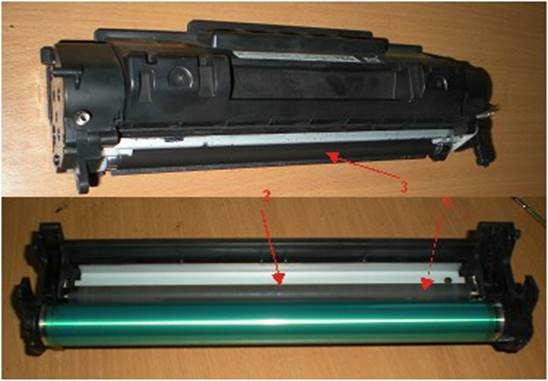

Непосредственно в формировании изображения участвует …., который состоит из трех основных элементов:

1.     …;

2.     …;

3.     ….

Процесс наложения изображения

Фотоцилиндр с помощью вала предварительного заряда (PCR) получает начальный заряд (положительный или отрицательный).Сама величина заряда определяется настройками печати принтера. После того как фотоцилиндр зарядился, луч лазера проходит по поверхности вращающегося фотоцилиндра, и места засвети фотоцилиндра становится нейтрально заряженными. Эти нейтральные области соответствуют требуемому изображению.

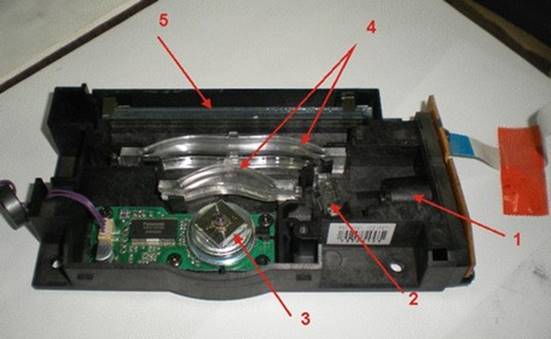

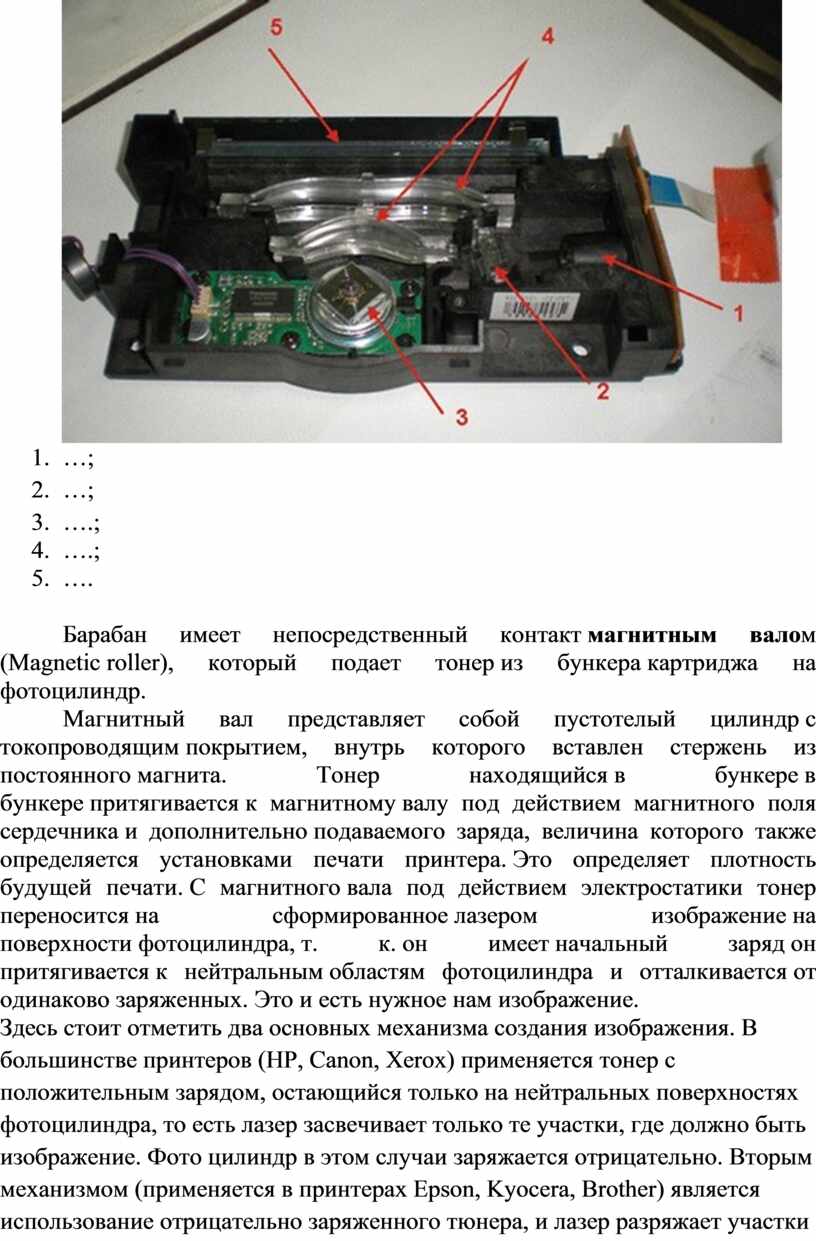

Блок лазерного сканирования состоит:

1.     …;

2.     …;

3.     ….;

4.     ….;

5.     ….

Барабан имеет непосредственный контакт магнитным валом (Magnetic roller), который подает тонер из бункера картриджа на фотоцилиндр.

Магнитный вал представляет собой пустотелый цилиндр с токопроводящим покрытием, внутрь которого вставлен стержень из постоянного магнита. Тонер находящийся в бункере в бункере притягивается к магнитному валу под действием магнитного поля сердечника и дополнительно подаваемого заряда, величина которого также определяется установками печати принтера. Это определяет плотность будущей печати. С магнитного вала под действием электростатики тонер переносится на сформированное лазером изображение на поверхности фотоцилиндра, т. к. он имеет начальный заряд он притягивается к нейтральным областям фотоцилиндра и отталкивается от одинаково заряженных. Это и есть нужное нам изображение.

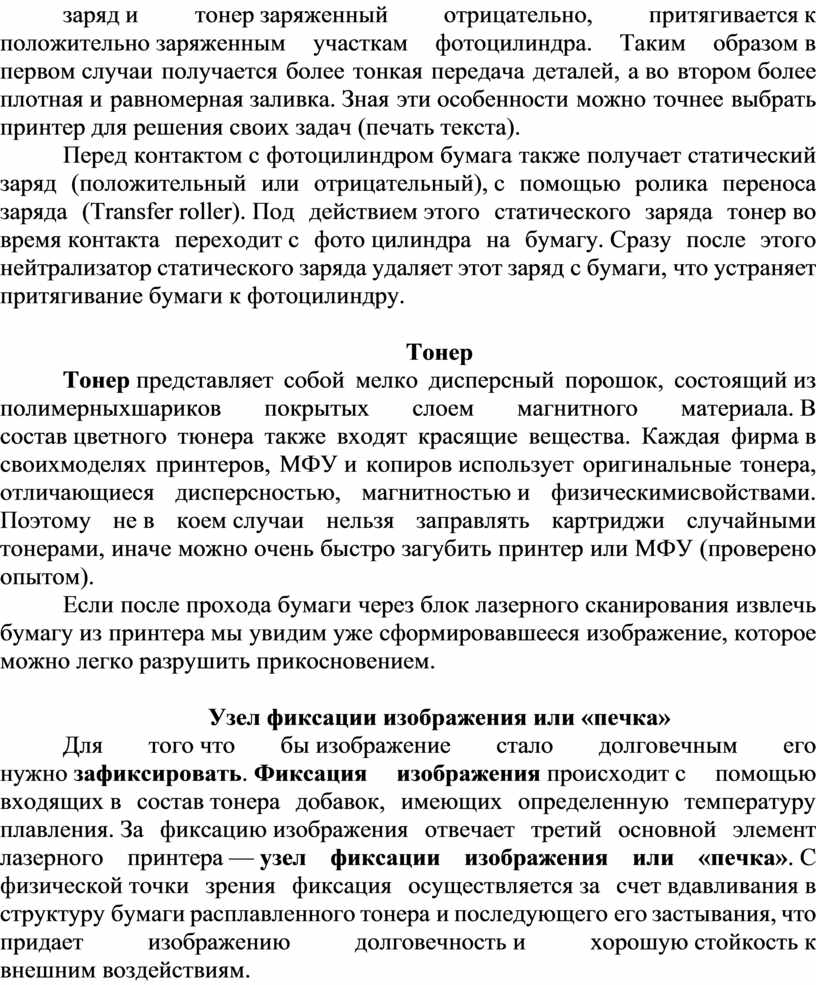

Здесь стоит отметить два основных механизма создания изображения. В большинстве принтеров (НР, Canon, Xerox) применяется тонер с положительным зарядом, остающийся только на нейтральных поверхностях фотоцилиндра, то есть лазер засвечивает только те участки, где должно быть изображение. Фото цилиндр в этом случаи заряжается отрицательно. Вторым механизмом (применяется в принтерах Epson, Kyocera, Brother) является использование отрицательно заряженного тюнера, и лазер разряжает участки фотоцилиндра на которых не должно быть тонера. Фотоцилиндр изначально получает положительный заряд и тонер заряженный отрицательно, притягивается к положительно заряженным участкам фотоцилиндра. Таким образом в первом случаи получается более тонкая передача деталей, а во втором более плотная и равномерная заливка. Зная эти особенности можно точнее выбрать принтер для решения своих задач (печать текста).

Перед контактом с фотоцилиндром бумага также получает статический заряд (положительный или отрицательный), с помощью ролика переноса заряда (Transfer roller). Под действием этого статического заряда тонер во время контакта переходит с фото цилиндра на бумагу. Сразу после этого нейтрализатор статического заряда удаляет этот заряд с бумаги, что устраняет притягивание бумаги к фотоцилиндру.

Тонер

Тонер представляет собой мелко дисперсный порошок, состоящий из полимерныхшариков покрытых слоем магнитного материала. В состав цветного тюнера также входят красящие вещества. Каждая фирма в своихмоделях принтеров, МФУ и копиров использует оригинальные тонера, отличающиеся дисперсностью, магнитностью и физическимисвойствами. Поэтому не в коем случаи нельзя заправлять картриджи случайными тонерами, иначе можно очень быстро загубить принтер или МФУ (проверено опытом).

Если после прохода бумаги через блок лазерного сканирования извлечь бумагу из принтера мы увидим уже сформировавшееся изображение, которое можно легко разрушить прикосновением.

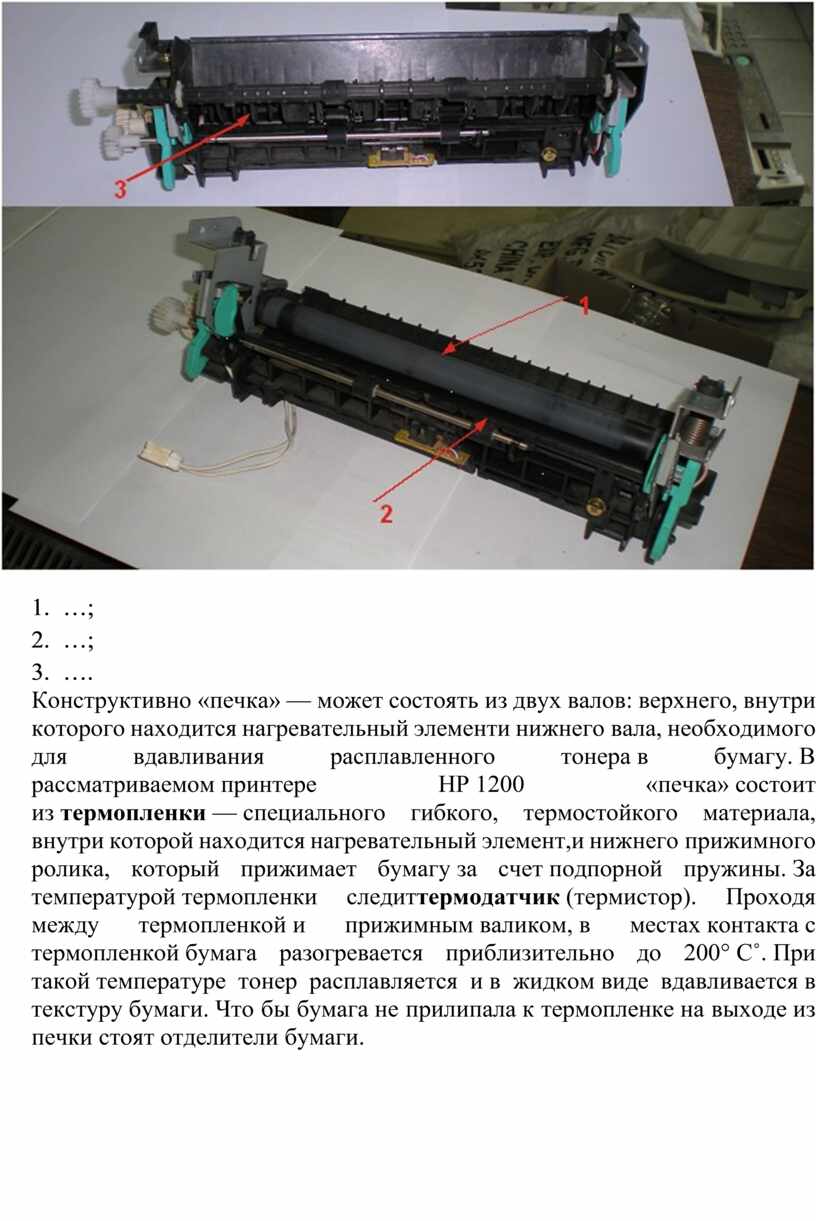

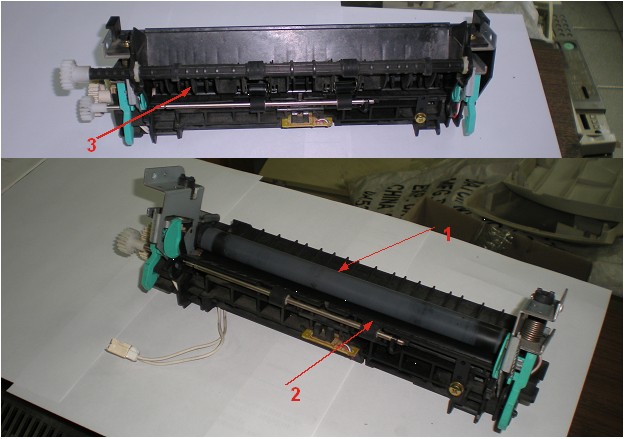

Узел фиксации изображения или «печка»

Для того что бы изображение стало долговечным его нужно зафиксировать. Фиксация изображения происходит с помощью входящих в состав тонера добавок, имеющих определенную температуру плавления. За фиксацию изображения отвечает третий основной элемент лазерного принтера — узел фиксации изображения или «печка». С физической точки зрения фиксация осуществляется за счет вдавливания в структуру бумаги расплавленного тонера и последующего его застывания, что придает изображению долговечность и хорошую стойкость к внешним воздействиям.

1.     …;

2.     …;

3.     ….

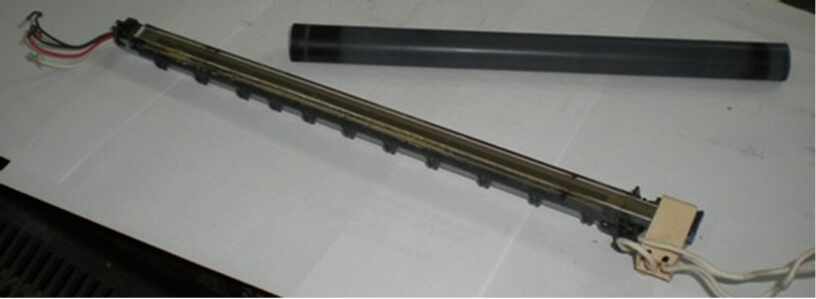

Конструктивно «печка» — может состоять из двух валов: верхнего, внутри которого находится нагревательный элементи нижнего вала, необходимого для вдавливания расплавленного тонера в бумагу. В рассматриваемом принтере НР 1200 «печка» состоит из термопленки — специального гибкого, термостойкого материала, внутри которой находится нагревательный элемент,и нижнего прижимного ролика, который прижимает бумагу за счет подпорной пружины. За температурой термопленки следиттермодатчик (термистор). Проходя между термопленкой и прижимным валиком, в местах контакта с термопленкой бумага разогревается приблизительно до 200° C˚. При такой температуре тонер расплавляется и в жидком виде вдавливается в текстуру бумаги. Что бы бумага не прилипала к термопленке на выходе из печки стоят отделители бумаги.
