Инженерия иллюзии: построение невозможных фигур

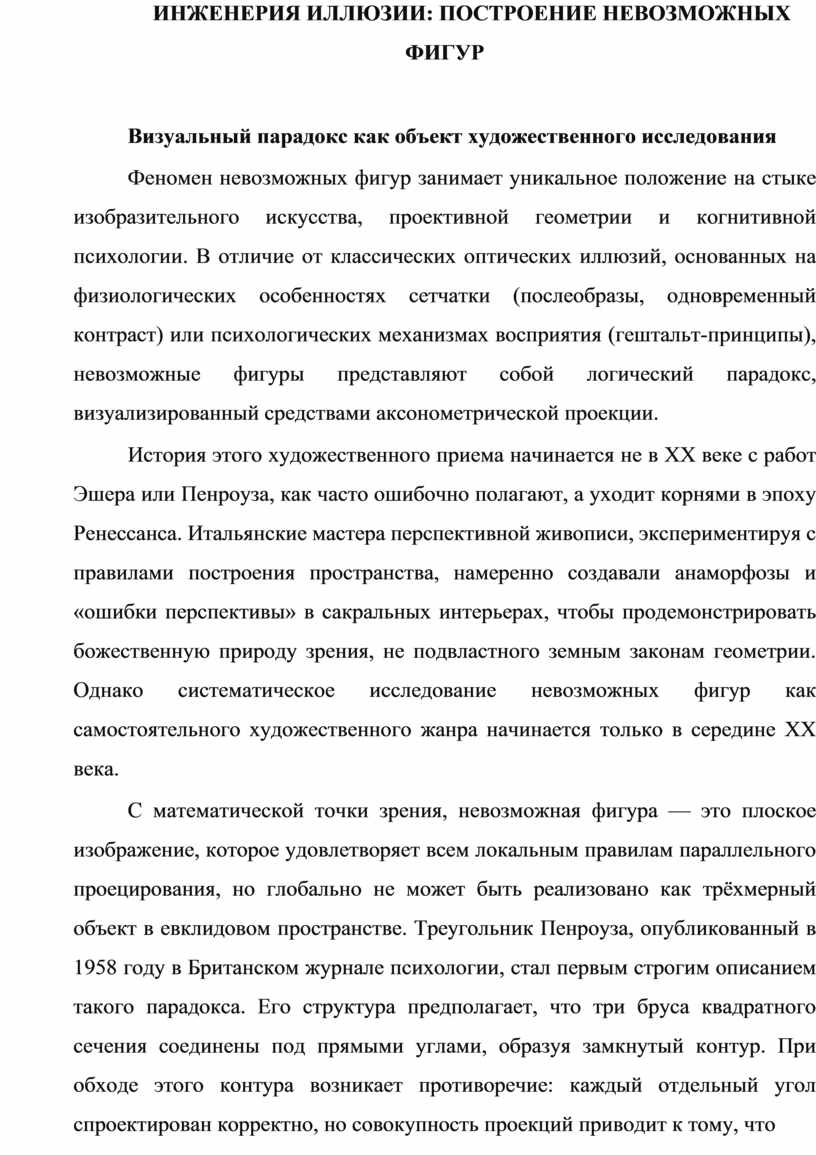

ИНЖЕНЕРИЯ ИЛЛЮЗИИ: ПОСТРОЕНИЕ НЕВОЗМОЖНЫХ ФИГУР

Визуальный парадокс как объект художественного исследования

Феномен невозможных фигур занимает уникальное положение на стыке изобразительного искусства, проективной геометрии и когнитивной психологии. В отличие от классических оптических иллюзий, основанных на физиологических особенностях сетчатки (послеобразы, одновременный контраст) или психологических механизмах восприятия (гештальт-принципы), невозможные фигуры представляют собой логический парадокс, визуализированный средствами аксонометрической проекции.

История этого художественного приема начинается не в XX веке с работ Эшера или Пенроуза, как часто ошибочно полагают, а уходит корнями в эпоху Ренессанса. Итальянские мастера перспективной живописи, экспериментируя с правилами построения пространства, намеренно создавали анаморфозы и «ошибки перспективы» в сакральных интерьерах, чтобы продемонстрировать божественную природу зрения, не подвластного земным законам геометрии. Однако систематическое исследование невозможных фигур как самостоятельного художественного жанра начинается только в середине XX века.

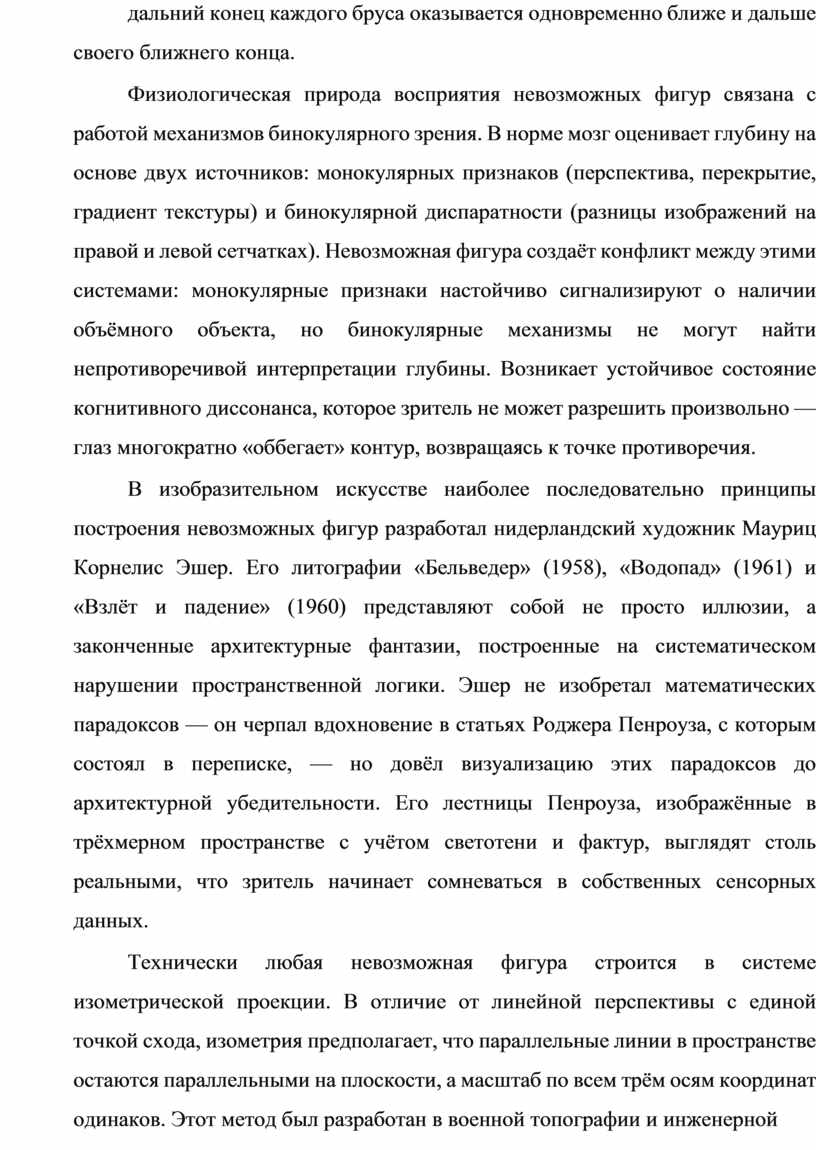

С математической точки зрения, невозможная фигура — это плоское изображение, которое удовлетворяет всем локальным правилам параллельного проецирования, но глобально не может быть реализовано как трёхмерный объект в евклидовом пространстве. Треугольник Пенроуза, опубликованный в 1958 году в Британском журнале психологии, стал первым строгим описанием такого парадокса. Его структура предполагает, что три бруса квадратного сечения соединены под прямыми углами, образуя замкнутый контур. При обходе этого контура возникает противоречие: каждый отдельный угол спроектирован корректно, но совокупность проекций приводит к тому, что дальний конец каждого бруса оказывается одновременно ближе и дальше своего ближнего конца.

Физиологическая природа восприятия невозможных фигур связана с работой механизмов бинокулярного зрения. В норме мозг оценивает глубину на основе двух источников: монокулярных признаков (перспектива, перекрытие, градиент текстуры) и бинокулярной диспаратности (разницы изображений на правой и левой сетчатках). Невозможная фигура создаёт конфликт между этими системами: монокулярные признаки настойчиво сигнализируют о наличии объёмного объекта, но бинокулярные механизмы не могут найти непротиворечивой интерпретации глубины. Возникает устойчивое состояние когнитивного диссонанса, которое зритель не может разрешить произвольно — глаз многократно «оббегает» контур, возвращаясь к точке противоречия.

В изобразительном искусстве наиболее последовательно принципы построения невозможных фигур разработал нидерландский художник Мауриц Корнелис Эшер. Его литографии «Бельведер» (1958), «Водопад» (1961) и «Взлёт и падение» (1960) представляют собой не просто иллюзии, а законченные архитектурные фантазии, построенные на систематическом нарушении пространственной логики. Эшер не изобретал математических парадоксов — он черпал вдохновение в статьях Роджера Пенроуза, с которым состоял в переписке, — но довёл визуализацию этих парадоксов до архитектурной убедительности. Его лестницы Пенроуза, изображённые в трёхмерном пространстве с учётом светотени и фактур, выглядят столь реальными, что зритель начинает сомневаться в собственных сенсорных данных.

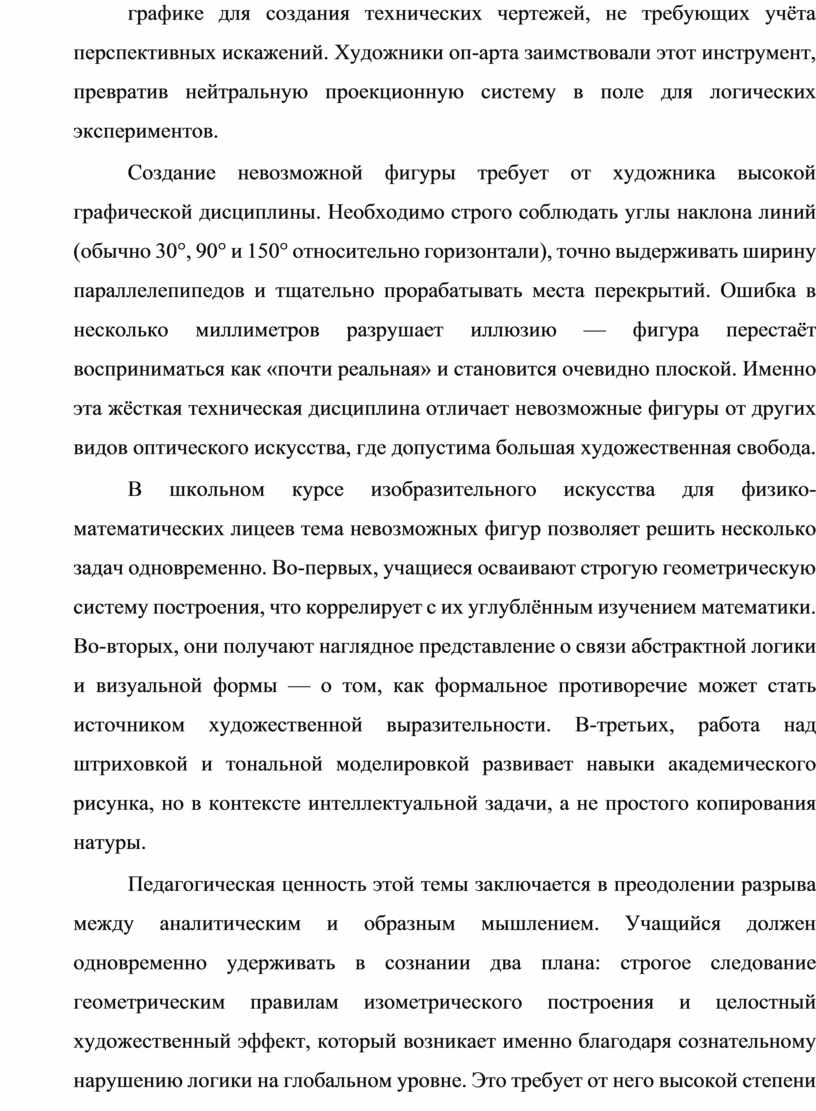

Технически любая невозможная фигура строится в системе изометрической проекции. В отличие от линейной перспективы с единой точкой схода, изометрия предполагает, что параллельные линии в пространстве остаются параллельными на плоскости, а масштаб по всем трём осям координат одинаков. Этот метод был разработан в военной топографии и инженерной графике для создания технических чертежей, не требующих учёта перспективных искажений. Художники оп-арта заимствовали этот инструмент, превратив нейтральную проекционную систему в поле для логических экспериментов.

Создание невозможной фигуры требует от художника высокой графической дисциплины. Необходимо строго соблюдать углы наклона линий (обычно 30°, 90° и 150° относительно горизонтали), точно выдерживать ширину параллелепипедов и тщательно прорабатывать места перекрытий. Ошибка в несколько миллиметров разрушает иллюзию — фигура перестаёт восприниматься как «почти реальная» и становится очевидно плоской. Именно эта жёсткая техническая дисциплина отличает невозможные фигуры от других видов оптического искусства, где допустима большая художественная свобода.

В школьном курсе изобразительного искусства для физико-математических лицеев тема невозможных фигур позволяет решить несколько задач одновременно. Во-первых, учащиеся осваивают строгую геометрическую систему построения, что коррелирует с их углублённым изучением математики. Во-вторых, они получают наглядное представление о связи абстрактной логики и визуальной формы — о том, как формальное противоречие может стать источником художественной выразительности. В-третьих, работа над штриховкой и тональной моделировкой развивает навыки академического рисунка, но в контексте интеллектуальной задачи, а не простого копирования натуры.

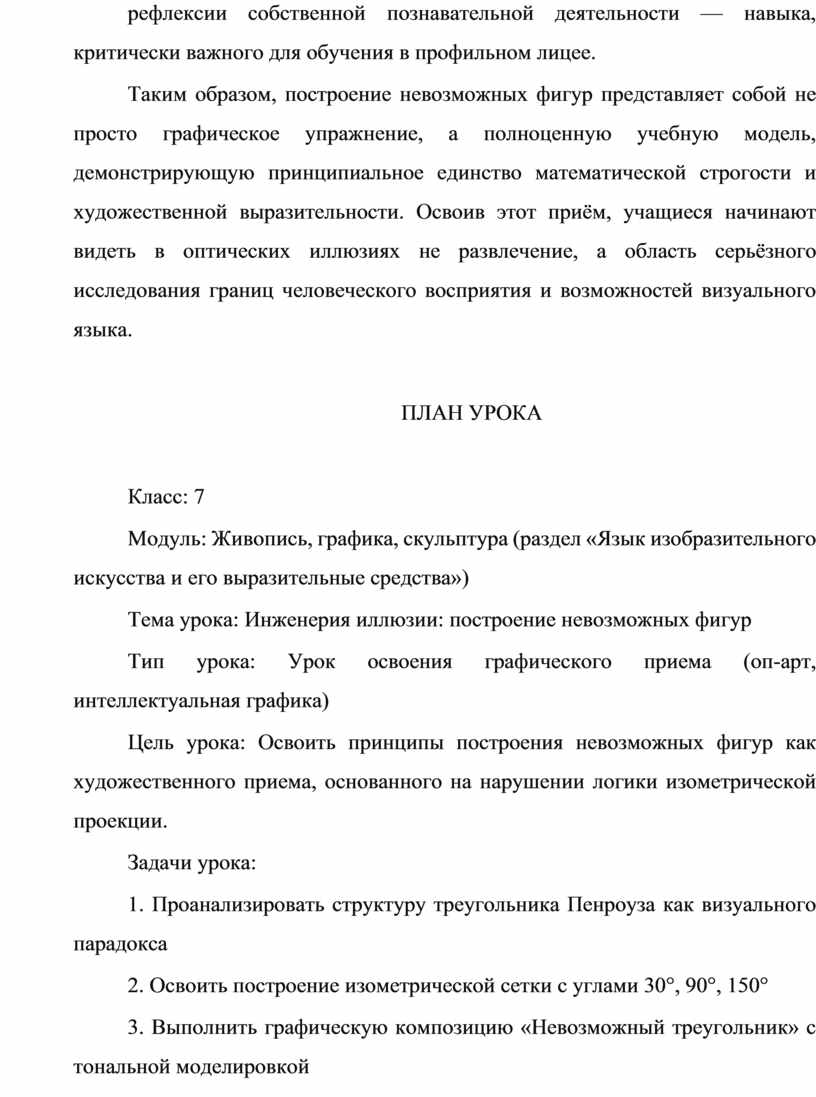

Педагогическая ценность этой темы заключается в преодолении разрыва между аналитическим и образным мышлением. Учащийся должен одновременно удерживать в сознании два плана: строгое следование геометрическим правилам изометрического построения и целостный художественный эффект, который возникает именно благодаря сознательному нарушению логики на глобальном уровне. Это требует от него высокой степени рефлексии собственной познавательной деятельности — навыка, критически важного для обучения в профильном лицее.

Таким образом, построение невозможных фигур представляет собой не просто графическое упражнение, а полноценную учебную модель, демонстрирующую принципиальное единство математической строгости и художественной выразительности. Освоив этот приём, учащиеся начинают видеть в оптических иллюзиях не развлечение, а область серьёзного исследования границ человеческого восприятия и возможностей визуального языка.

ПЛАН УРОКА

Класс: 7

Модуль: Живопись, графика, скульптура (раздел «Язык изобразительного искусства и его выразительные средства»)

Тема урока: Инженерия иллюзии: построение невозможных фигур

Тип урока: Урок освоения графического приема (оп-арт, интеллектуальная графика)

Цель урока: Освоить принципы построения невозможных фигур как художественного приема, основанного на нарушении логики изометрической проекции.

Задачи урока:

1. Проанализировать структуру треугольника Пенроуза как визуального парадокса

2. Освоить построение изометрической сетки с углами 30°, 90°, 150°

3. Выполнить графическую композицию «Невозможный треугольник» с тональной моделировкой

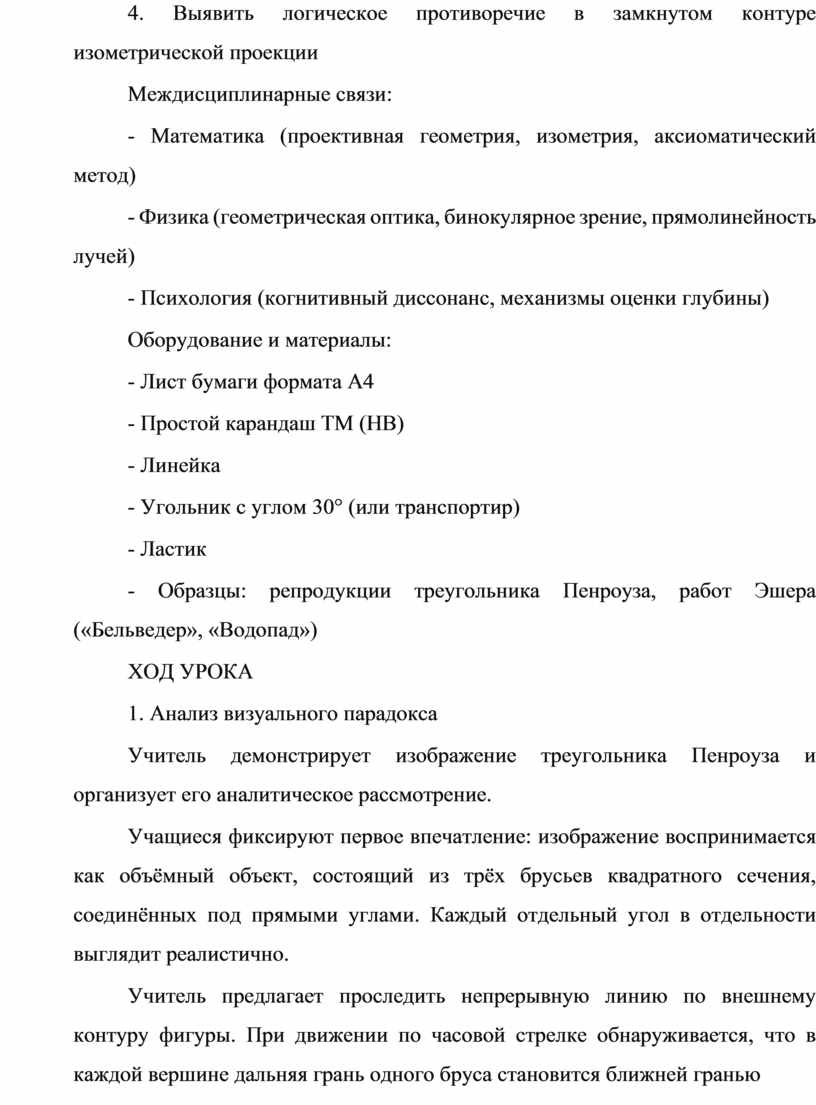

4. Выявить логическое противоречие в замкнутом контуре изометрической проекции

Междисциплинарные связи:

- Математика (проективная геометрия, изометрия, аксиоматический метод)

- Физика (геометрическая оптика, бинокулярное зрение, прямолинейность лучей)

- Психология (когнитивный диссонанс, механизмы оценки глубины)

Оборудование и материалы:

- Лист бумаги формата А4

- Простой карандаш ТМ (НВ)

- Линейка

- Угольник с углом 30° (или транспортир)

- Ластик

- Образцы: репродукции треугольника Пенроуза, работ Эшера («Бельведер», «Водопад»)

ХОД УРОКА

1. Анализ визуального парадокса

Учитель демонстрирует изображение треугольника Пенроуза и организует его аналитическое рассмотрение.

Учащиеся фиксируют первое впечатление: изображение воспринимается как объёмный объект, состоящий из трёх брусьев квадратного сечения, соединённых под прямыми углами. Каждый отдельный угол в отдельности выглядит реалистично.

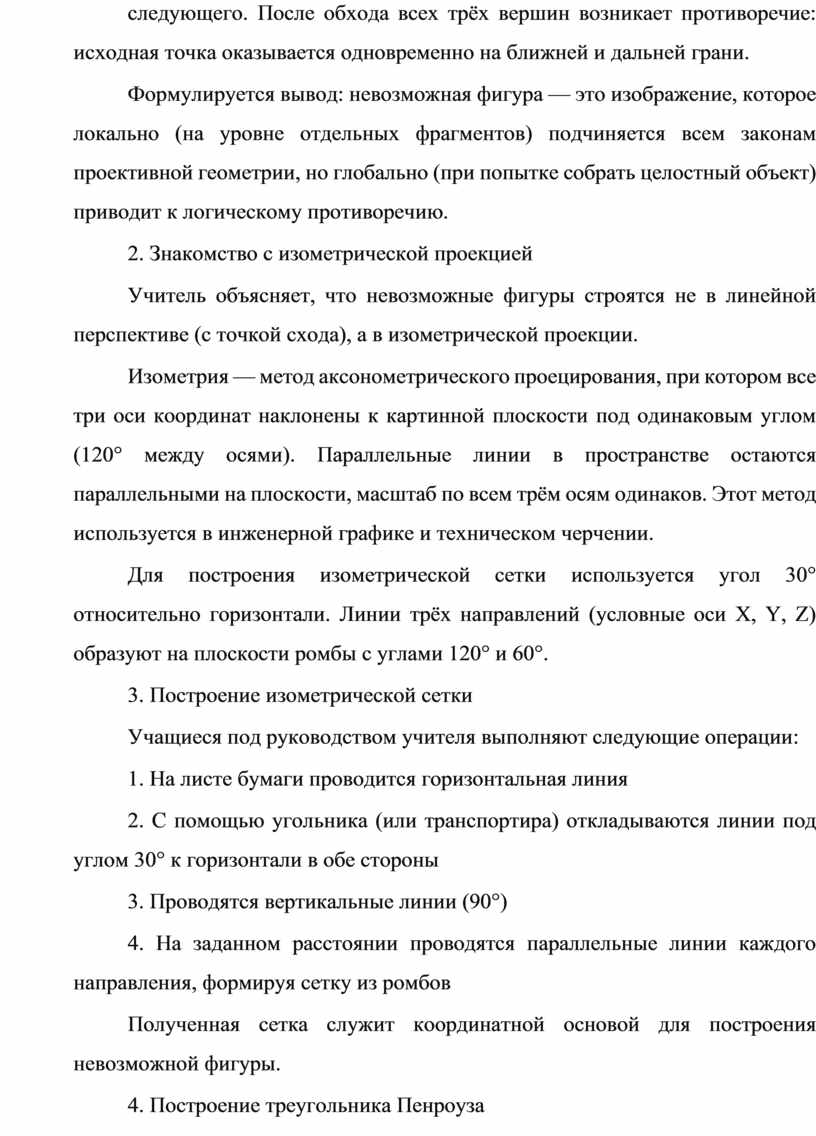

Учитель предлагает проследить непрерывную линию по внешнему контуру фигуры. При движении по часовой стрелке обнаруживается, что в каждой вершине дальняя грань одного бруса становится ближней гранью следующего. После обхода всех трёх вершин возникает противоречие: исходная точка оказывается одновременно на ближней и дальней грани.

Формулируется вывод: невозможная фигура — это изображение, которое локально (на уровне отдельных фрагментов) подчиняется всем законам проективной геометрии, но глобально (при попытке собрать целостный объект) приводит к логическому противоречию.

2. Знакомство с изометрической проекцией

Учитель объясняет, что невозможные фигуры строятся не в линейной перспективе (с точкой схода), а в изометрической проекции.

Изометрия — метод аксонометрического проецирования, при котором все три оси координат наклонены к картинной плоскости под одинаковым углом (120° между осями). Параллельные линии в пространстве остаются параллельными на плоскости, масштаб по всем трём осям одинаков. Этот метод используется в инженерной графике и техническом черчении.

Для построения изометрической сетки используется угол 30° относительно горизонтали. Линии трёх направлений (условные оси X, Y, Z) образуют на плоскости ромбы с углами 120° и 60°.

3. Построение изометрической сетки

Учащиеся под руководством учителя выполняют следующие операции:

1. На листе бумаги проводится горизонтальная линия

2. С помощью угольника (или транспортира) откладываются линии под углом 30° к горизонтали в обе стороны

3. Проводятся вертикальные линии (90°)

4. На заданном расстоянии проводятся параллельные линии каждого направления, формируя сетку из ромбов

Полученная сетка служит координатной основой для построения невозможной фигуры.

4. Построение треугольника Пенроуза

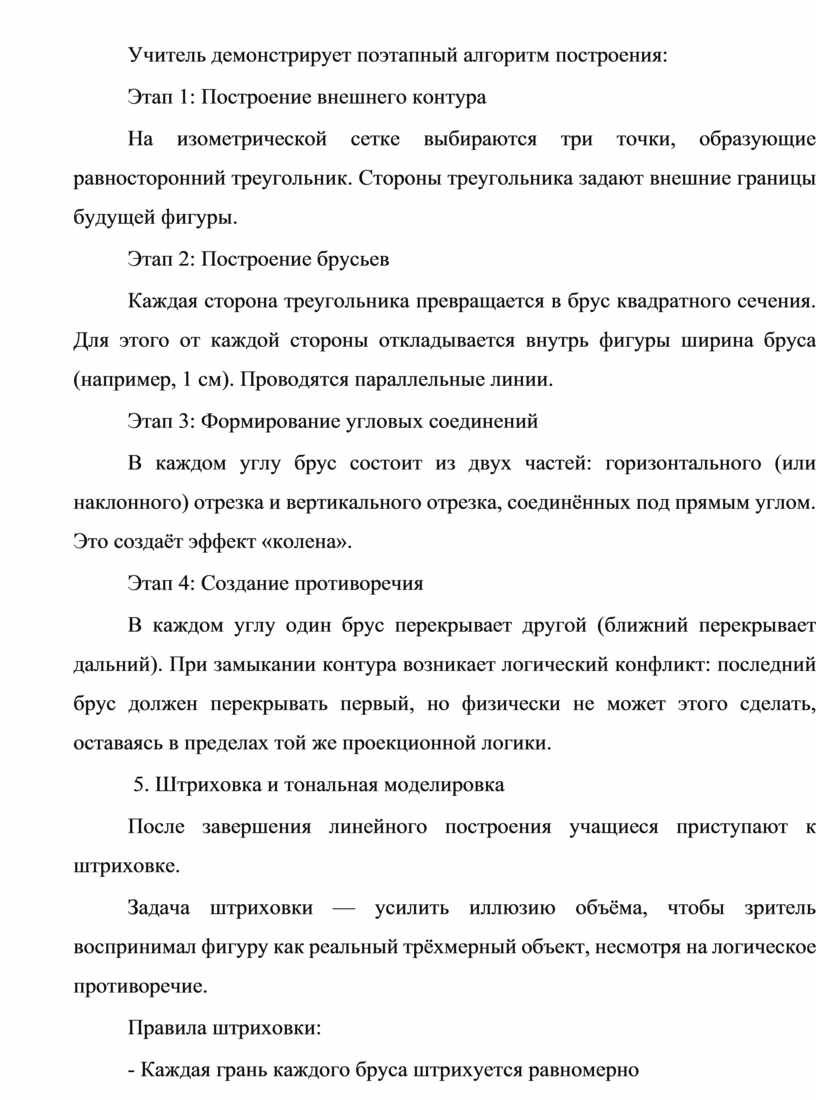

Учитель демонстрирует поэтапный алгоритм построения:

Этап 1: Построение внешнего контура

На изометрической сетке выбираются три точки, образующие равносторонний треугольник. Стороны треугольника задают внешние границы будущей фигуры.

Этап 2: Построение брусьев

Каждая сторона треугольника превращается в брус квадратного сечения. Для этого от каждой стороны откладывается внутрь фигуры ширина бруса (например, 1 см). Проводятся параллельные линии.

Этап 3: Формирование угловых соединений

В каждом углу брус состоит из двух частей: горизонтального (или наклонного) отрезка и вертикального отрезка, соединённых под прямым углом. Это создаёт эффект «колена».

Этап 4: Создание противоречия

В каждом углу один брус перекрывает другой (ближний перекрывает дальний). При замыкании контура возникает логический конфликт: последний брус должен перекрывать первый, но физически не может этого сделать, оставаясь в пределах той же проекционной логики.

 5. Штриховка и тональная моделировка

После завершения линейного построения учащиеся приступают к штриховке.

Задача штриховки — усилить иллюзию объёма, чтобы зритель воспринимал фигуру как реальный трёхмерный объект, несмотря на логическое противоречие.

Правила штриховки:

- Каждая грань каждого бруса штрихуется равномерно

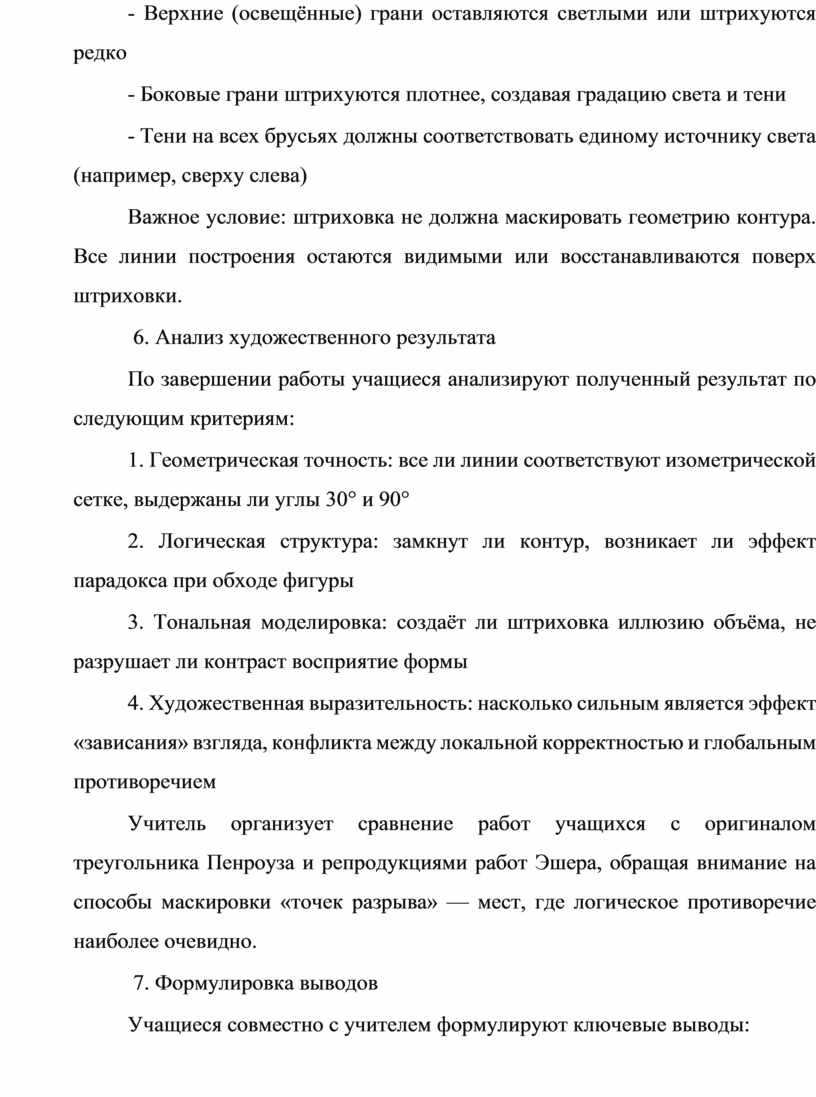

- Верхние (освещённые) грани оставляются светлыми или штрихуются редко

- Боковые грани штрихуются плотнее, создавая градацию света и тени

- Тени на всех брусьях должны соответствовать единому источнику света (например, сверху слева)

Важное условие: штриховка не должна маскировать геометрию контура. Все линии построения остаются видимыми или восстанавливаются поверх штриховки.

 6. Анализ художественного результата

По завершении работы учащиеся анализируют полученный результат по следующим критериям:

1. Геометрическая точность: все ли линии соответствуют изометрической сетке, выдержаны ли углы 30° и 90°

2. Логическая структура: замкнут ли контур, возникает ли эффект парадокса при обходе фигуры

3. Тональная моделировка: создаёт ли штриховка иллюзию объёма, не разрушает ли контраст восприятие формы

4. Художественная выразительность: насколько сильным является эффект «зависания» взгляда, конфликта между локальной корректностью и глобальным противоречием

Учитель организует сравнение работ учащихся с оригиналом треугольника Пенроуза и репродукциями работ Эшера, обращая внимание на способы маскировки «точек разрыва» — мест, где логическое противоречие наиболее очевидно.

 7. Формулировка выводов

Учащиеся совместно с учителем формулируют ключевые выводы:

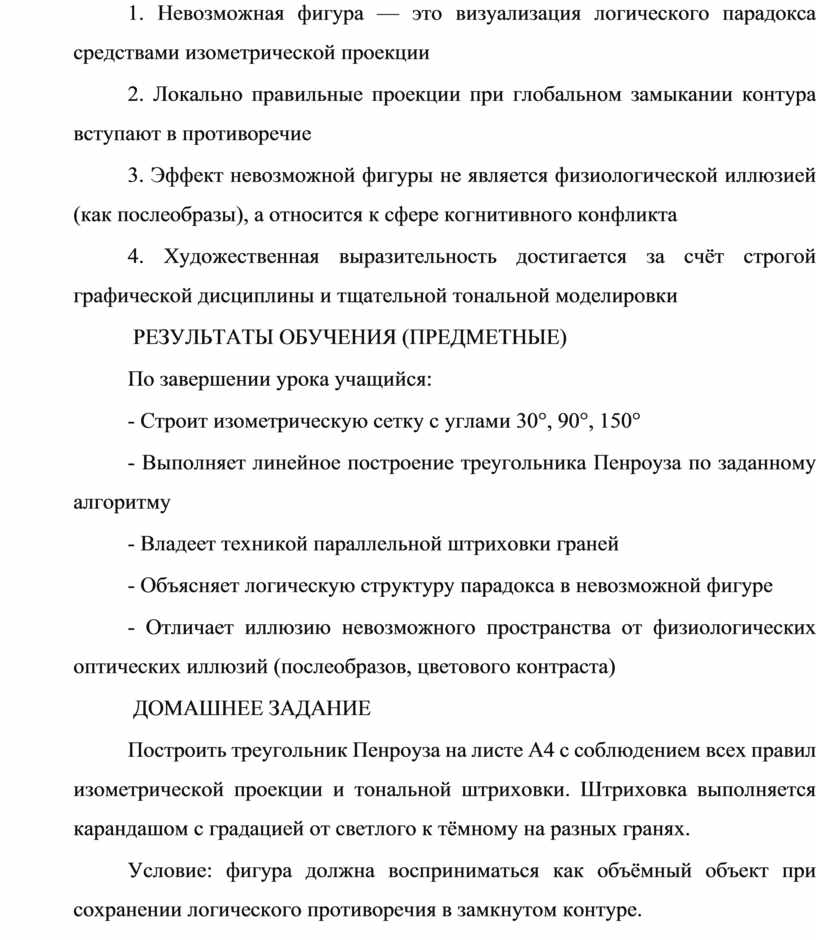

1. Невозможная фигура — это визуализация логического парадокса средствами изометрической проекции

2. Локально правильные проекции при глобальном замыкании контура вступают в противоречие

3. Эффект невозможной фигуры не является физиологической иллюзией (как послеобразы), а относится к сфере когнитивного конфликта

4. Художественная выразительность достигается за счёт строгой графической дисциплины и тщательной тональной моделировки

 РЕЗУЛЬТАТЫ ОБУЧЕНИЯ (ПРЕДМЕТНЫЕ)

По завершении урока учащийся:

- Строит изометрическую сетку с углами 30°, 90°, 150°

- Выполняет линейное построение треугольника Пенроуза по заданному алгоритму

- Владеет техникой параллельной штриховки граней

- Объясняет логическую структуру парадокса в невозможной фигуре

- Отличает иллюзию невозможного пространства от физиологических оптических иллюзий (послеобразов, цветового контраста)

 ДОМАШНЕЕ ЗАДАНИЕ

Построить треугольник Пенроуза на листе А4 с соблюдением всех правил изометрической проекции и тональной штриховки. Штриховка выполняется карандашом с градацией от светлого к тёмному на разных гранях.

Условие: фигура должна восприниматься как объёмный объект при сохранении логического противоречия в замкнутом контуре.
