Исследование работы мыши

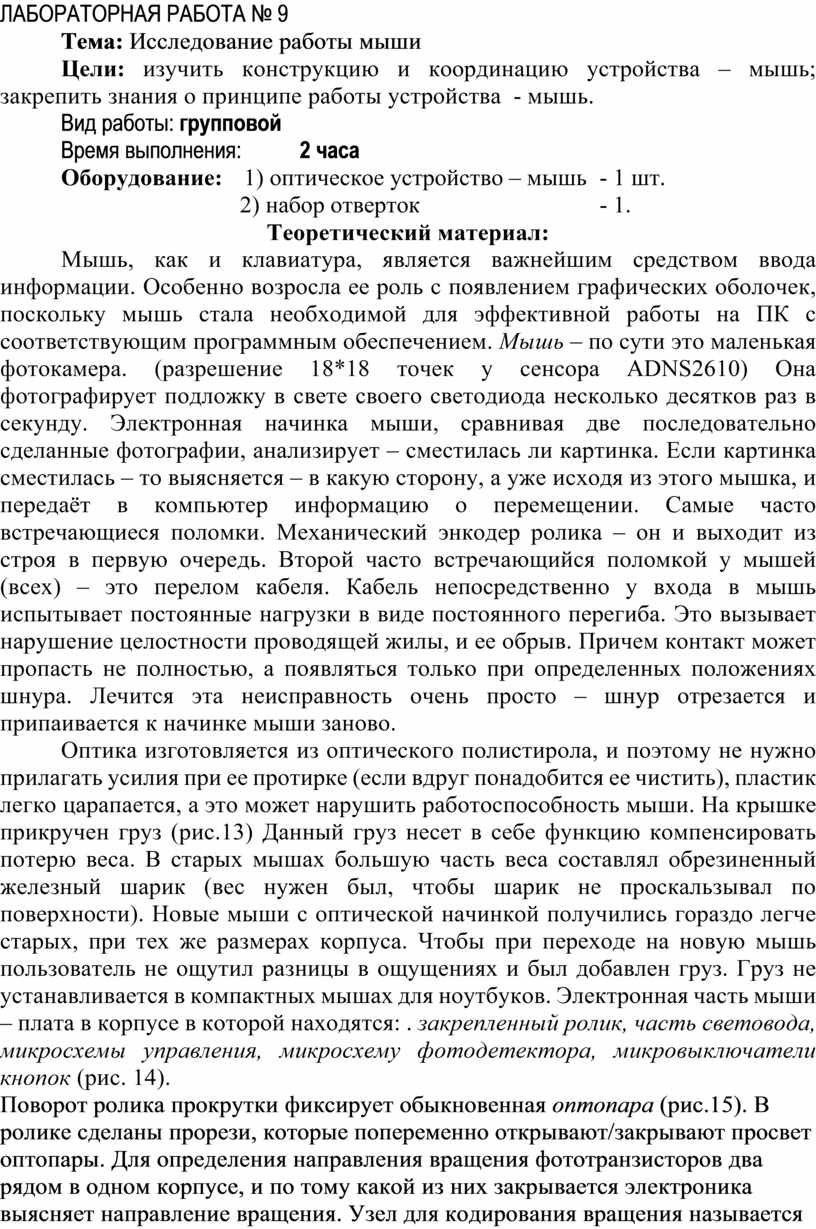

ЛАБОРАТОРНАЯ РАБОТА № 9

Тема: Исследование работы мыши

Цели: изучить конструкцию и координацию устройства – мышь; закрепить знания о принципе работы устройства  - мышь.

Вид работы: групповой

Время выполнения:   2 часа

Оборудование:   1) оптическое устройство – мышь  - 1 шт.

                            2) набор отверток                            - 1.

Теоретический материал:

Мышь, как и клавиатура, является важнейшим средством ввода информации. Особенно возросла ее роль с появлением графических оболочек, поскольку мышь стала необходимой для эффективной работы на ПК с соответствующим программным обеспечением. Мышь – по сути это маленькая фотокамера. (разрешение 18*18 точек у сенсора ADNS2610) Она фотографирует подложку в свете своего светодиода несколько десятков раз в секунду. Электронная начинка мыши, сравнивая две последовательно сделанные фотографии, анализирует – сместилась ли картинка. Если картинка сместилась – то выясняется – в какую сторону, а уже исходя из этого мышка, и передаёт в компьютер информацию о перемещении. Самые часто встречающиеся поломки. Механический энкодер ролика – он и выходит из строя в первую очередь. Второй часто встречающийся поломкой у мышей (всех) – это перелом кабеля. Кабель непосредственно у входа в мышь испытывает постоянные нагрузки в виде постоянного перегиба. Это вызывает нарушение целостности проводящей жилы, и ее обрыв. Причем контакт может пропасть не полностью, а появляться только при определенных положениях шнура. Лечится эта неисправность очень просто – шнур отрезается и припаивается к начинке мыши заново.

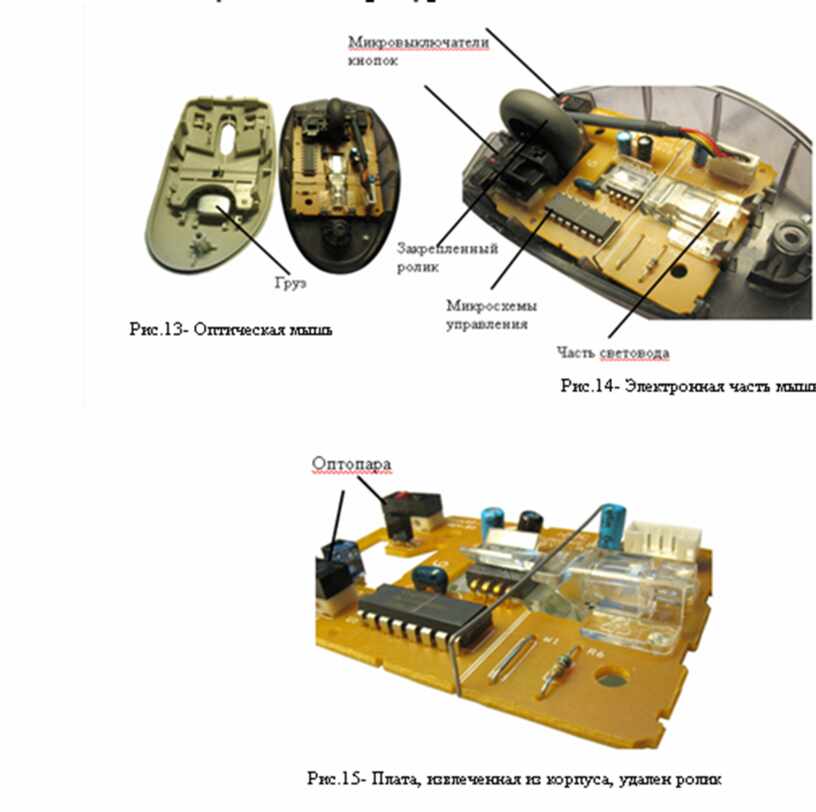

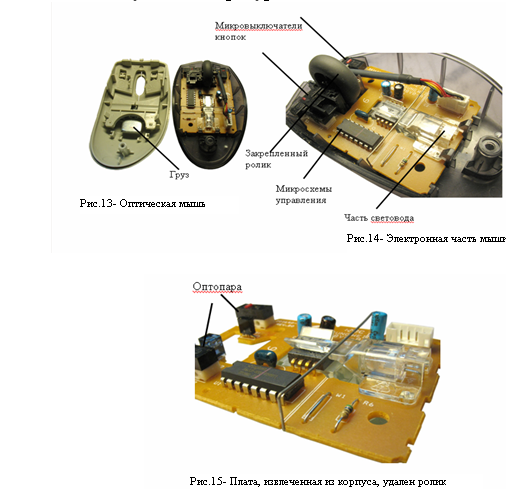

Оптика изготовляется из оптического полистирола, и поэтому не нужно прилагать усилия при ее протирке (если вдруг понадобится ее чистить), пластик легко царапается, а это может нарушить работоспособность мыши. На крышке прикручен груз (рис.13) Данный груз несет в себе функцию компенсировать потерю веса. В старых мышах большую часть веса составлял обрезиненный железный шарик (вес нужен был, чтобы шарик не проскальзывал по поверхности). Новые мыши с оптической начинкой получились гораздо легче старых, при тех же размерах корпуса. Чтобы при переходе на новую мышь пользователь не ощутил разницы в ощущениях и был добавлен груз. Груз не устанавливается в компактных мышах для ноутбуков. Электронная часть мыши – плата в корпусе в которой находятся: . закрепленный ролик, часть световода, микросхемы управления, микросхему фотодетектора, микровыключатели кнопок (рис. 14).

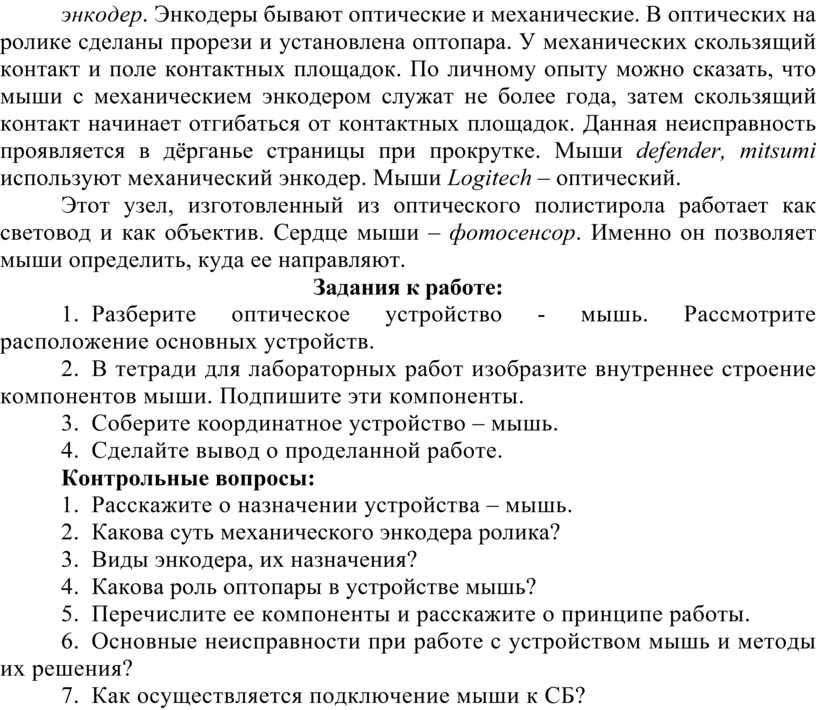

Поворот ролика прокрутки фиксирует обыкновенная оптопара (рис.15). В ролике сделаны прорези, которые попеременно открывают/закрывают просвет оптопары. Для определения направления вращения фототранзисторов два рядом в одном корпусе, и по тому какой из них закрывается электроника выясняет направление вращения. Узел для кодирования вращения называется энкодер. Энкодеры бывают оптические и механические. В оптических на ролике сделаны прорези и установлена оптопара. У механических скользящий контакт и поле контактных площадок. По личному опыту можно сказать, что мыши с механическием энкодером служат не более года, затем скользящий контакт начинает отгибаться от контактных площадок. Данная неисправность проявляется в дёрганье страницы при прокрутке. Мыши defender, mitsumi используют механический энкодер. Мыши Logitech – оптический.

Этот узел, изготовленный из оптического полистирола работает как световод и как объектив. Сердце мыши – фотосенсор. Именно он позволяет мыши определить, куда ее направляют.

Задания к работе:

1.     Разберите оптическое устройство - мышь. Рассмотрите расположение основных устройств.

2.     В тетради для лабораторных работ изобразите внутреннее строение компонентов мыши. Подпишите эти компоненты.

3.     Соберите координатное устройство – мышь.

4.     Сделайте вывод о проделанной работе.

Контрольные вопросы:

1.     Расскажите о назначении устройства – мышь.

2.     Какова суть механического энкодера ролика?

3.     Виды энкодера, их назначения?

4.     Какова роль оптопары в устройстве мышь?

5.     Перечислите ее компоненты и расскажите о принципе работы.

6.     Основные неисправности при работе с устройством мышь и методы их решения?

7.     Как осуществляется подключение мыши к СБ?
