Исследование работы оптического накопителя

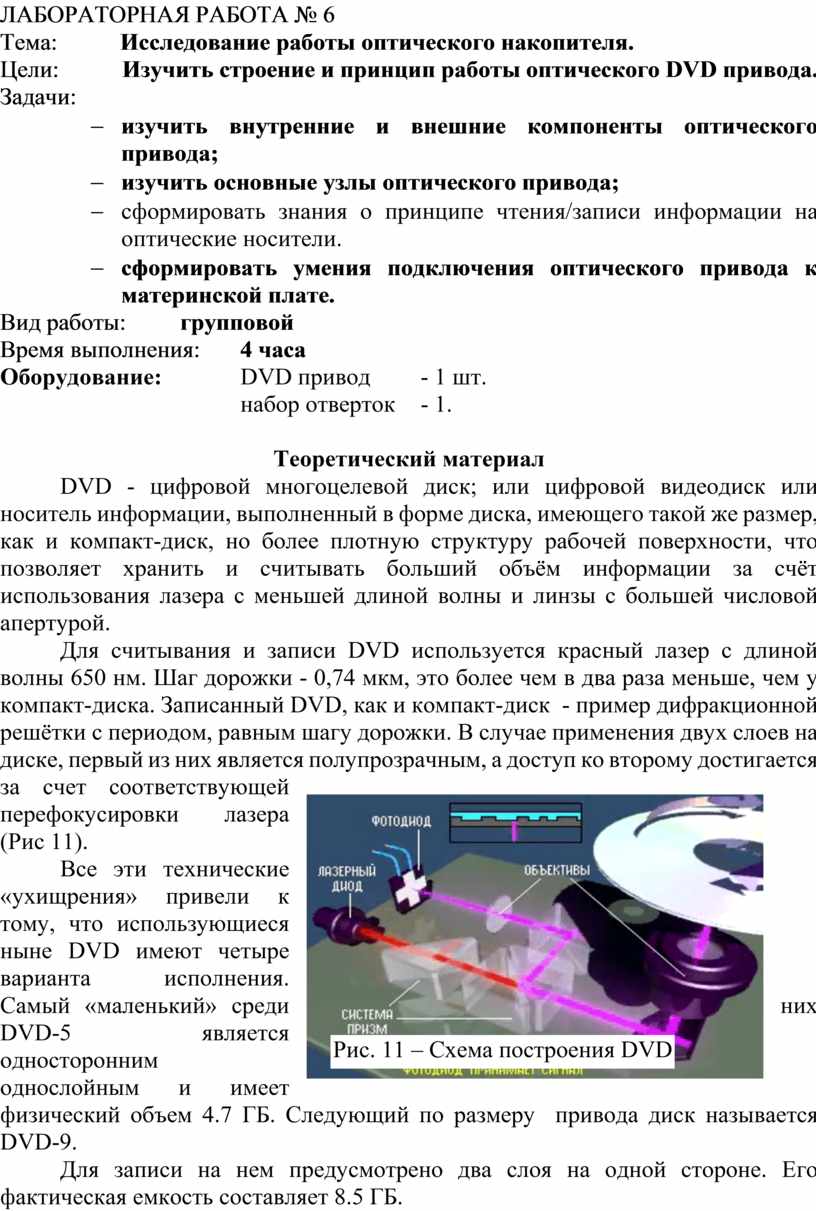

ЛАБОРАТОРНАЯ РАБОТА № 6

Тема:         Исследование работы оптического накопителя.

Цели:         Изучить строение и принцип работы оптического DVD привода.

Задачи:

-       изучить внутренние и внешние компоненты оптического привода;

-       изучить основные узлы оптического привода;

-       сформировать знания о принципе чтения/записи информации на оптические носители.

-       сформировать умения подключения оптического привода к материнской плате.

Вид работы:       групповой

Время выполнения:   4 часа

Оборудование:            DVD привод       - 1 шт.

                                      набор отверток   - 1.

Теоретический материал

DVD - цифровой многоцелевой диск; или цифровой видеодиск или носитель информации, выполненный в форме диска, имеющего такой же размер, как и компакт-диск, но более плотную структуру рабочей поверхности, что позволяет хранить и считывать больший объём информации за счёт использования лазера с меньшей длиной волны и линзы с большей числовой апертурой.

Для считывания и записи DVD используется красный лазер с длиной волны 650 нм. Шаг дорожки - 0,74 мкм, это более чем в два раза меньше, чем у компакт-диска. Записанный DVD, как и компакт-диск  - пример дифракционной решётки с периодом, равным шагу дорожки. В случае применения двух слоев на диске, первый из них является полупрозрачным, а доступ ко второму достигается за счет соответствующей перефокусировки лазера (Рис 11).

Все эти технические «ухищрения» привели к тому, что использующиеся ныне DVD имеют четыре варианта исполнения. Самый «маленький» среди них DVD-5 является односторонним однослойным и имеет физический объем 4.7 ГБ. Следующий по размеру  привода диск называется DVD-9.

Для записи на нем предусмотрено два слоя на одной стороне. Его фактическая емкость составляет 8.5 ГБ.

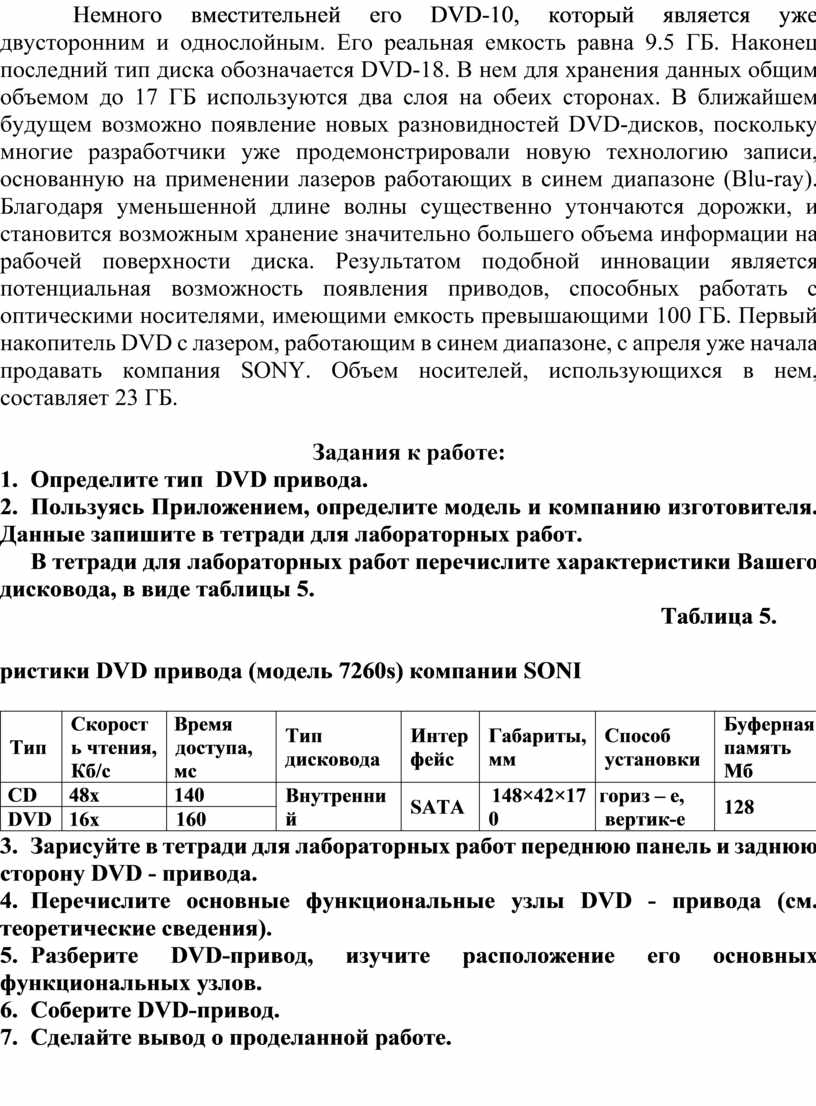

Немного вместительней его DVD-10, который является уже двусторонним и однослойным. Его реальная емкость равна 9.5 ГБ. Наконец последний тип диска обозначается DVD-18. В нем для хранения данных общим объемом до 17 ГБ используются два слоя на обеих сторонах. В ближайшем будущем возможно появление новых разновидностей DVD-дисков, поскольку многие разработчики уже продемонстрировали новую технологию записи, основанную на применении лазеров работающих в синем диапазоне (Blu-ray). Благодаря уменьшенной длине волны существенно утончаются дорожки, и становится возможным хранение значительно большего объема информации на рабочей поверхности диска. Результатом подобной инновации является потенциальная возможность появления приводов, способных работать с оптическими носителями, имеющими емкость превышающими 100 ГБ. Первый накопитель DVD с лазером, работающим в синем диапазоне, с апреля уже начала продавать компания SONY. Объем носителей, использующихся в нем, составляет 23 ГБ.

Задания к работе:

1.     Определите тип  DVD привода.

2.     Пользуясь Приложением, определите модель и компанию изготовителя. Данные запишите в тетради для лабораторных работ.

     В тетради для лабораторных работ перечислите характеристики Вашего дисковода, в виде таблицы 5.

Таблица 5.

Характеристики DVD привода (модель 7260s) компании SONI

3.     Зарисуйте в тетради для лабораторных работ переднюю панель и заднюю сторону DVD - привода.

4.     Перечислите основные функциональные узлы DVD - привода (см. теоретические сведения).

5.     Разберите DVD-привод, изучите расположение его основных функциональных узлов.

6.     Соберите DVD-привод.

7.     Сделайте вывод о проделанной работе.

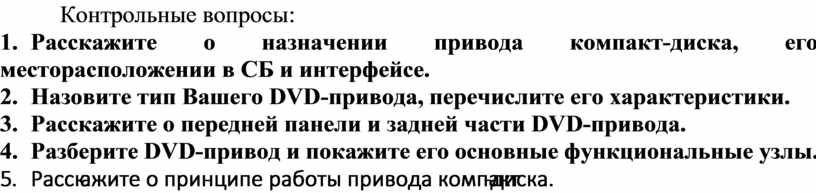

Контрольные вопросы:

1.     Расскажите о назначении привода компакт-диска, его месторасположении в СБ и интерфейсе.

2.     Назовите тип Вашего DVD-привода, перечислите его характеристики.

3.     Расскажите о передней панели и задней части DVD-привода.

4.     Разберите DVD-привод и покажите его основные функциональные узлы.

5.     Расскажите о принципе работы привода компакт-диска.
