Исследование работы планшетного сканера

ЛАБОРАТОРНАЯ РАБОТА № 8

Тема: Исследование работы планшетного сканера.

Цели: изучить конструкцию планшетного сканера; закрепить знания о принципе работы планшетного сканера.

Вид работы:       групповой

Время выполнения:   2 часа

Оборудование:            планшетный сканер               - 1 шт.

                                      набор отверток                      - 1.

Теоретический материал:

Сканер (Scanner) — устройство ввода в ЭВМ информации в виде текстов, рисунков, слайдов, фотографий на плоских носителях, а также изображения объемных объектов небольших размеров. Сканер представляет собой периферийное устройство, основным элементом которого является фотодатчик, предназначенный для фиксирования количества отраженного света в каждой области оригинала.

Метод, на котором основаны современные сканеры, заключается в последовательном, точка за точкой, фиксировании изображения и преобразовании его в электрический сигнал. Сканирование представляет собой цифровое кодирование изображения, заключающееся в преобразовании аналогового сигнала яркости в цифровую форму. Такое получение цифрового изображения оригинала для ввода в компьютер называют оцифровкой (Digitizing). В процессе оцифровки изображение разбивается на элементарные частицы — пикселы, каждому из которых соответствует определенный код яркости и цветового оттенка.

Сканер как оптоэлектронный прибор включает следующие функциональные компоненты: датчик, содержащий источник света, оптическую систему, фотоприемник, механизм перемещения датчика (или оптической системы) относительно оригинала. Электронное устройство обеспечивает преобразование информации в цифровую форму.

В процессе сканирования оригинал освещается источником света. Светлые области оригинала отражают больше света, чем темные. Отраженный (или преломленный) свет оптической системой направляется на фотоприемник, который преобразует интенсивность принимаемого света в соответствующее значение напряжения. Аналоговый сигнал преобразуется в цифровой для дальнейшей обработки с помощью ПК.

Сканеры весьма разнообразны. Планшетные сканеры, или сканеры плоскостного типа, используются для ввода графики и текста с носителей формата А4 или A3.

На рис. 12 показано устройство и механизм работы планшетного сканера. В планшетных сканерах оригинал располагается на его рабочей поверхности неподвижно. Освещение оригинала производится стабилизированным по интенсивности источником, в качестве которого используют лампы с холодным катодом или флуоресцентные лампы. В качестве фотоприемника обычно исполь­зуются ПЗС-линейки. Лампа, ПЗС и оптическая система, направляющая на ПЗС световой поток, отраженный от оригинала, находятся на одной каретке и с помощью шагового механизма перемещаются вдоль оригинала. В основном все планшетные сканеры рассчитаны на получение копии с одного оригинала, однако к некоторым моделям сканеров прилагаются дополнительные приспособления для последовательной подачи и сканирования не­скольких оригиналов.

При использовании в качестве оригиналов книг или сброшюрованных документов имеется возможность обеспечить их прижим к стеклянной поверхности сканера специальной крышкой на петлях.

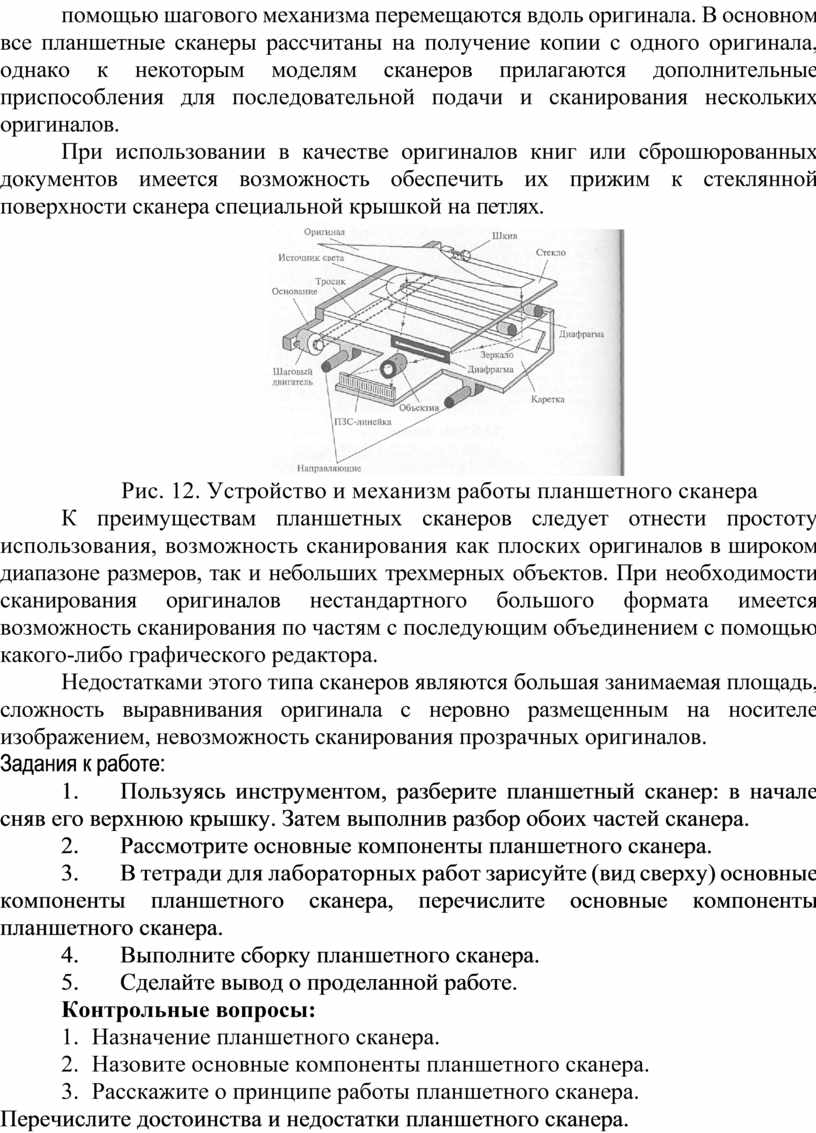

Рис. 12. Устройство и механизм работы планшетного сканера

К преимуществам планшетных сканеров следует отнести простоту использования, возможность сканирования как плоских оригиналов в широком диапазоне размеров, так и небольших трехмерных объектов. При необходимости сканирования оригиналов нестандартного большого формата имеется возможность сканирования по частям с последующим объединением с помощью какого-либо графического редактора.

Недостатками этого типа сканеров являются большая занимаемая площадь, сложность выравнивания оригинала с неровно размещенным на носителе изображением, невозможность сканиро­вания прозрачных оригиналов.

Задания к работе:

1.                Пользуясь инструментом, разберите планшетный сканер: в начале сняв его верхнюю крышку. Затем выполнив разбор обоих частей сканера.

2.                Рассмотрите основные компоненты планшетного сканера.

3.                В тетради для лабораторных работ зарисуйте (вид сверху) основные компоненты планшетного сканера, перечислите основные компоненты планшетного сканера.

4.                Выполните сборку планшетного сканера.

5.                Сделайте вывод о проделанной работе.

Контрольные вопросы:

1.     Назначение планшетного сканера.

2.     Назовите основные компоненты планшетного сканера.

3.     Расскажите о принципе работы планшетного сканера.

Перечислите достоинства и недостатки планшетного сканера.
