Источник бесперебойного питания для роутера

В последнее время всё больше городов и даже целых областей страдают от отключения электричества. И если делать бесперебойник под мощную бытовую технику очень сложно, то по крайней мере собрать источник аварийного питания для роутера – дело одного вечера.

Что это даст: при отключении электроэнергии, интернет распределители стоящие по подъездам и домам переходят на встроенное аварийное аккумуляторное питание, поэтому ещё несколько часов могут раздавать интернет по квартирам. Конечно тут всё зависит от провайдера, от типа установленного оборудования, от длительности и частоты отключений. Но примерно 2 часа роутер будет работать.

Возможно возникнет вопрос: «зачем собирать отдельный мини бесперебойник если можно воспользоваться компьютерным UPS?» Дело в том, что при отключении света вряд ли получится долго сидеть в домашнем ПК – проще временно перейти на смартфон. К тому же большой источник питания даже на холостом ходу потребляет пол Ампера, что сравнимо с нагрузкой самого роутера.

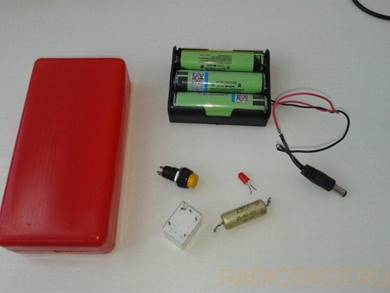

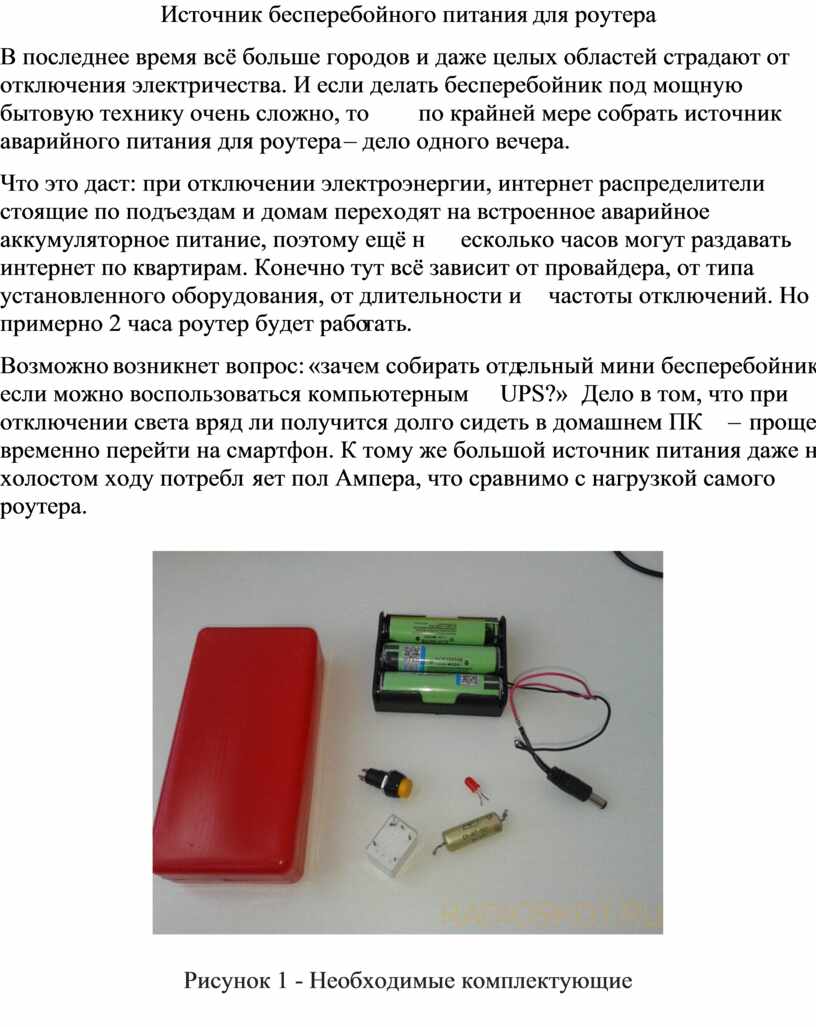

Рисунок 1 - Необходимые комплектующие

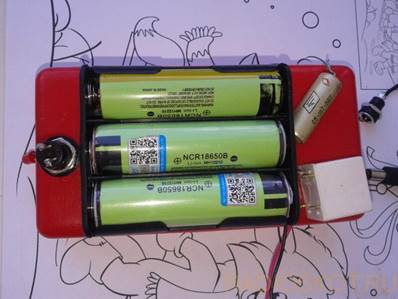

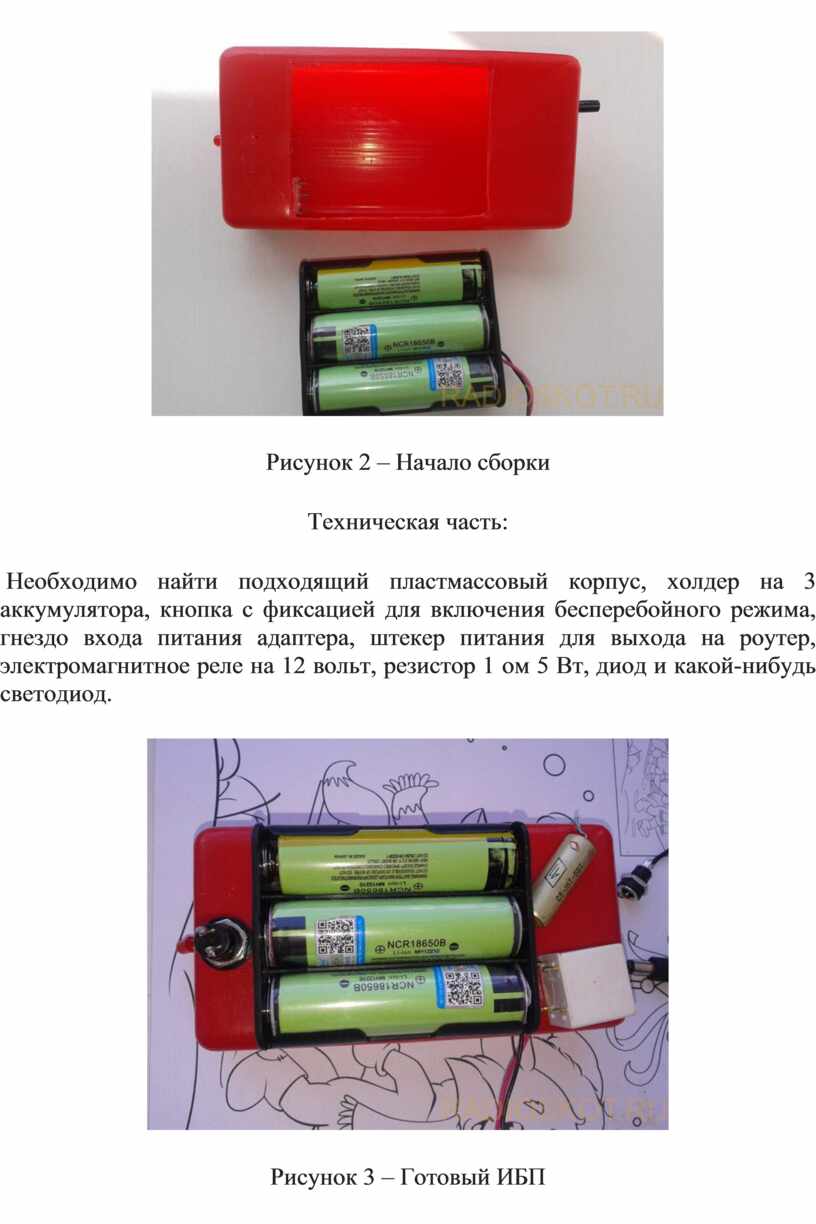

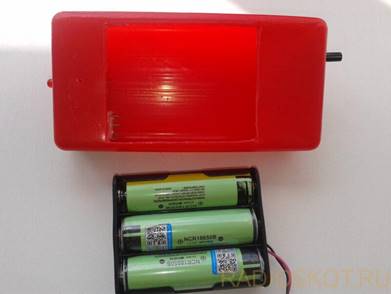

Рисунок 2 – Начало сборки

Техническая часть:

 Необходимо найти подходящий пластмассовый корпус, холдер на 3 аккумулятора, кнопка с фиксацией для включения бесперебойного режима, гнездо входа питания адаптера, штекер питания для выхода на роутер, электромагнитное реле на 12 вольт, резистор 1 ом 5 Вт, диод и какой-нибудь светодиод.

Рисунок 3 – Готовый ИБП

Электромагнитное реле включено параллельно сетевому адаптеру 12 в, его контакты перекидывают выход питания роутера с аккумулятора на БП. АКБ постоянно подзаряжается от адаптера через диод с малым падением напряжения и резистор.

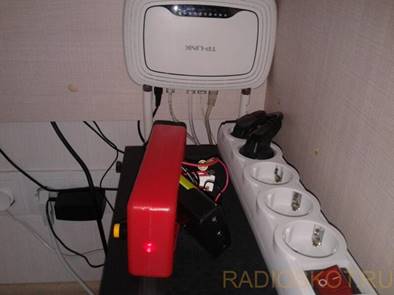

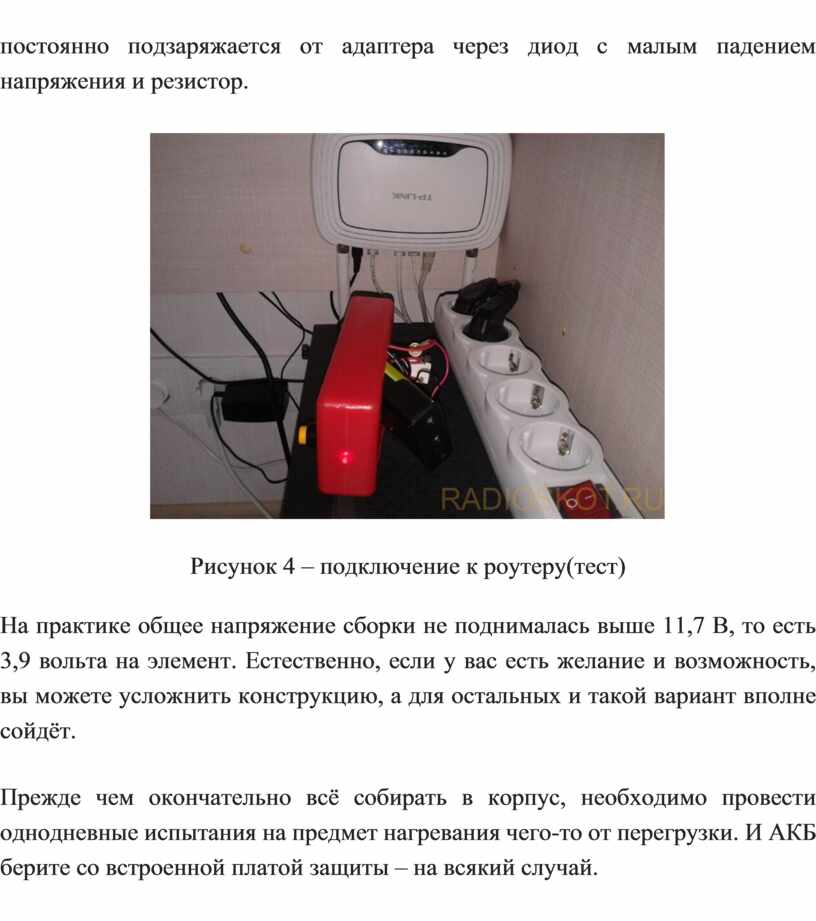

Рисунок 4 – подключение к роутеру(тест)

На практике общее напряжение сборки не поднималась выше 11,7 В, то есть 3,9 вольта на элемент. Естественно, если у вас есть желание и возможность, вы можете усложнить конструкцию, а для остальных и такой вариант вполне сойдёт.

Прежде чем окончательно всё собирать в корпус, необходимо провести однодневные испытания на предмет нагревания чего-то от перегрузки. И АКБ берите со встроенной платой защиты – на всякий случай.

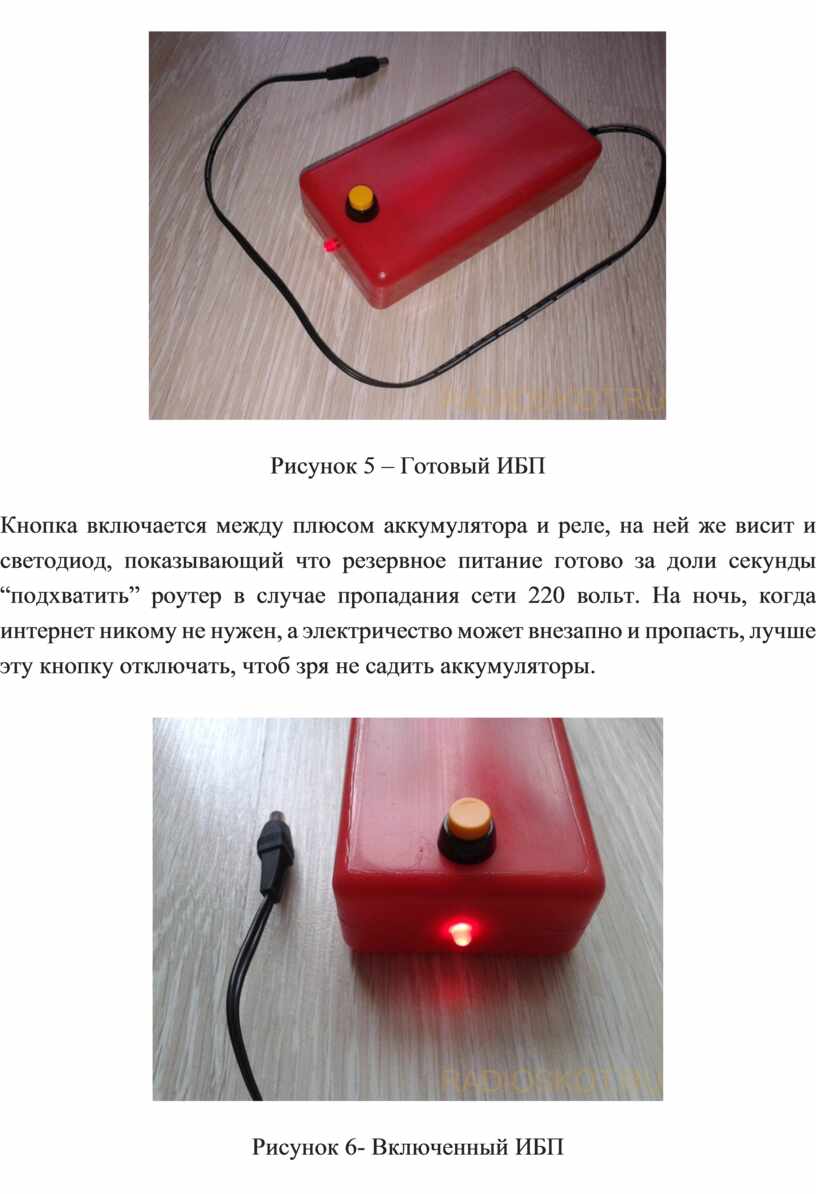

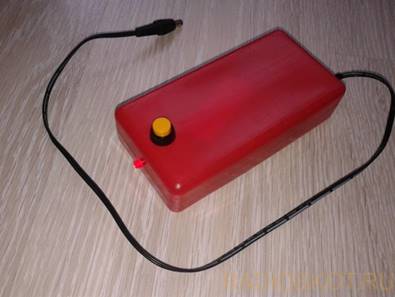

Рисунок 5 – Готовый ИБП

Кнопка включается между плюсом аккумулятора и реле, на ней же висит и светодиод, показывающий что резервное питание готово за доли секунды “подхватить” роутер в случае пропадания сети 220 вольт. На ночь, когда интернет никому не нужен, а электричество может внезапно и пропасть, лучше эту кнопку отключать, чтоб зря не садить аккумуляторы.

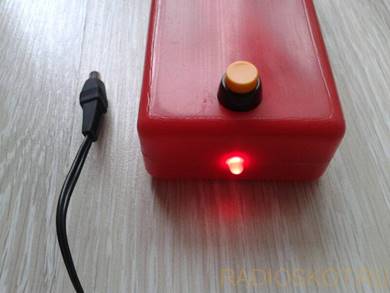

Рисунок 6- Включенный ИБП

Итого, при выключенной кнопке бесперебойничек никак не влияет на работу роутера, а вот при нажатии будет готов при отключении сети как минимум     2 часа питать wi-fi.

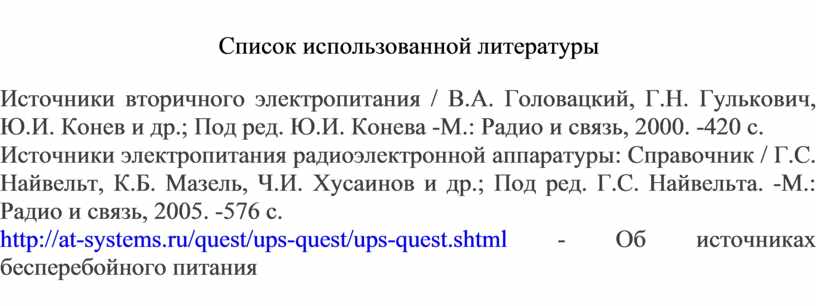

Список использованной литературы

1.     Источники вторичного электропитания / В.А. Головацкий, Г.Н. Гулькович, Ю.И. Конев и др.; Под ред. Ю.И. Конева -М.: Радио и связь, 2000. -420 с.

2.     Источники электропитания радиоэлектронной аппаратуры: Справочник / Г.С. Найвельт, К.Б. Мазель, Ч.И. Хусаинов и др.; Под ред. Г.С. Найвельта. -М.: Радио и связь, 2005. -576 с.

3.     http://at-systems.ru/quest/ups-quest/ups-quest.shtml - Об источниках бесперебойного питания
