ИСТОЧНИКИ ПИТАНИЯ СВАРОЧНОЙ ЦЕПИ

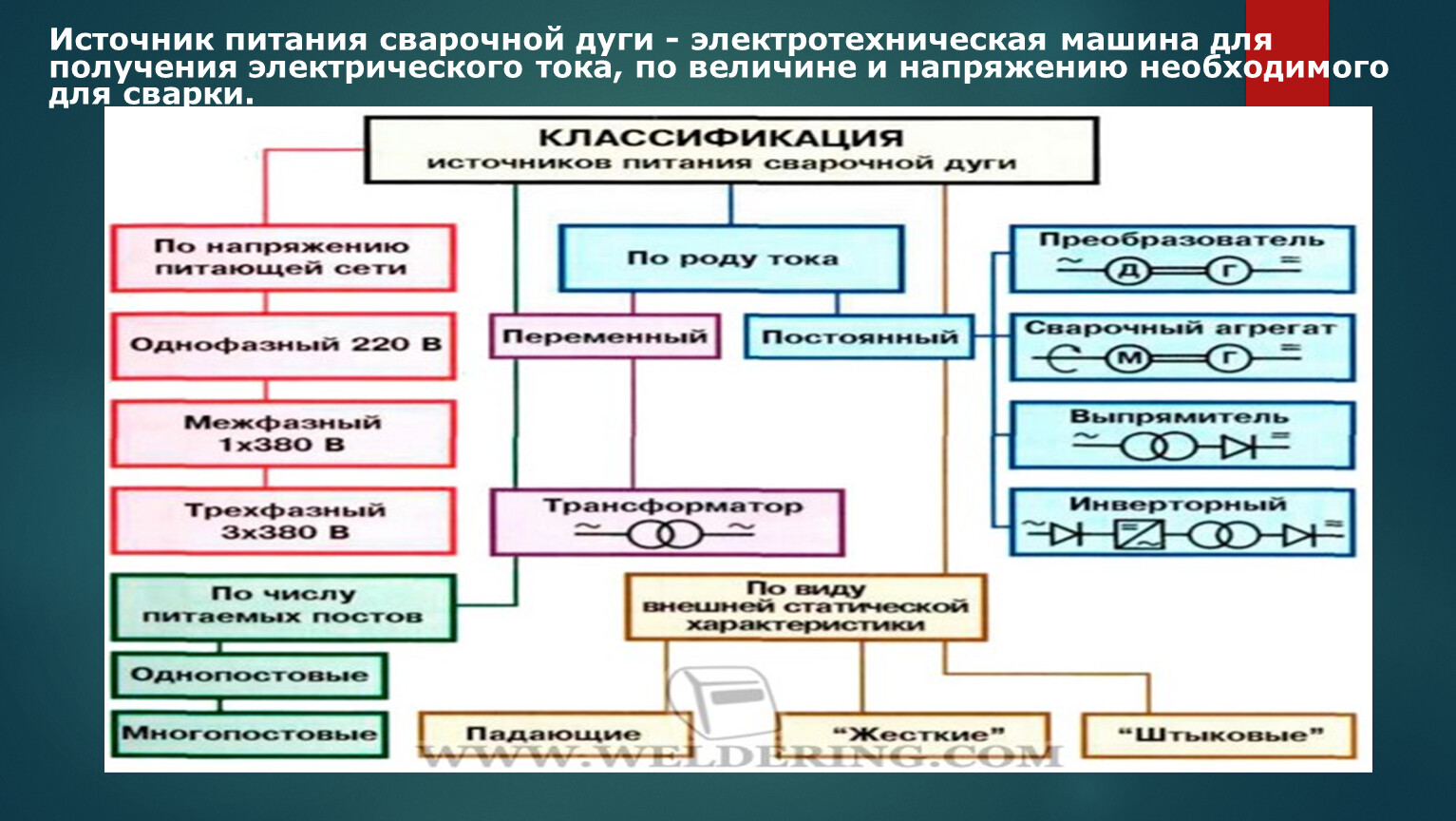

КЛАССИФИКАЦИЯ

Источник питания сварочной дуги - электротехническая машина для получения электрического тока, по величине и напряжению необходимого для сварки.

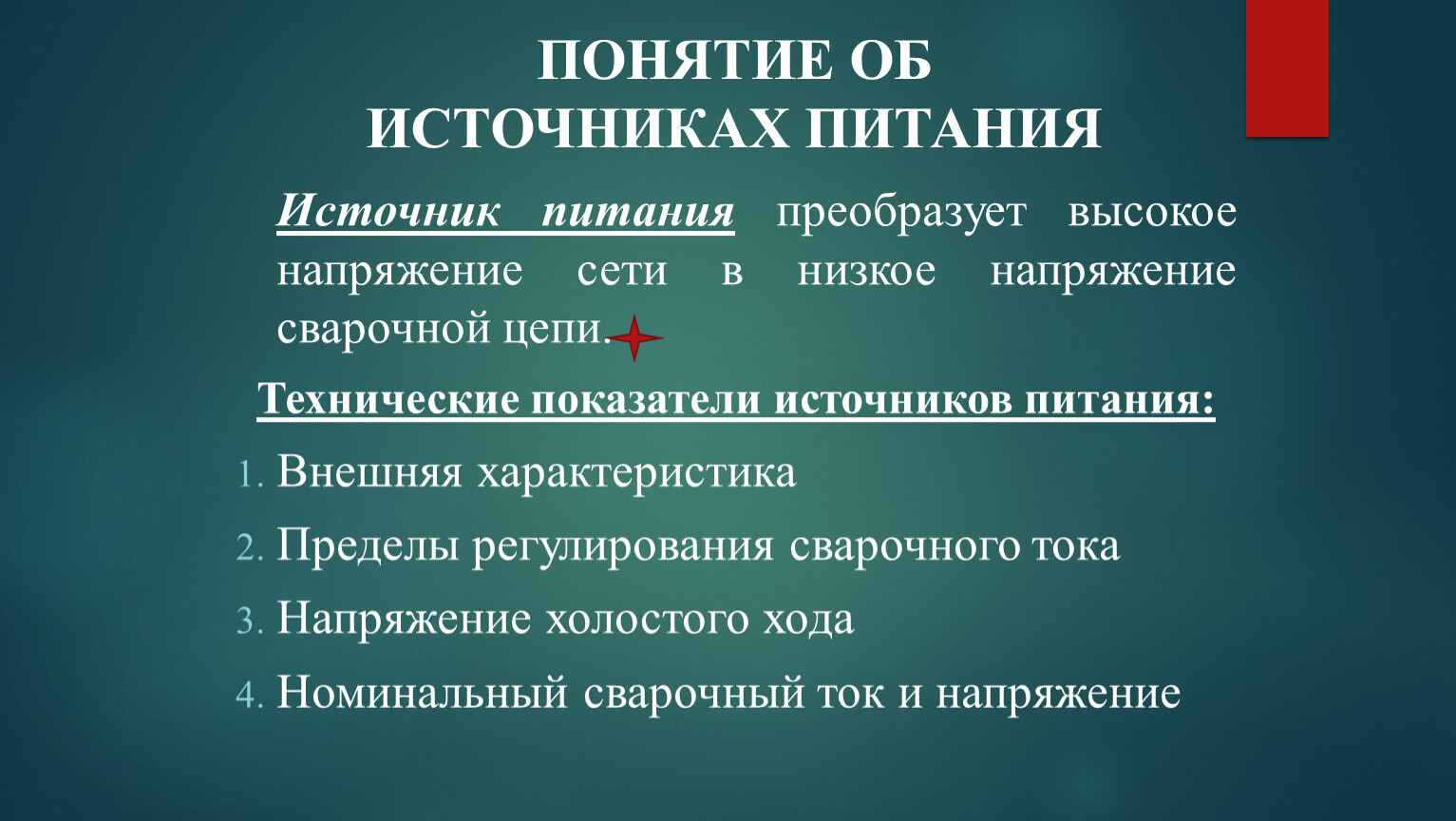

ПОНЯТИЕ ОБ ИСТОЧНИКАХ ПИТАНИЯ

Источник питания преобразует высокое напряжение сети в низкое напряжение сварочной цепи.
Технические показатели источников питания:
Внешняя характеристика
Пределы регулирования сварочного тока
Напряжение холостого хода
Номинальный сварочный ток и напряжение

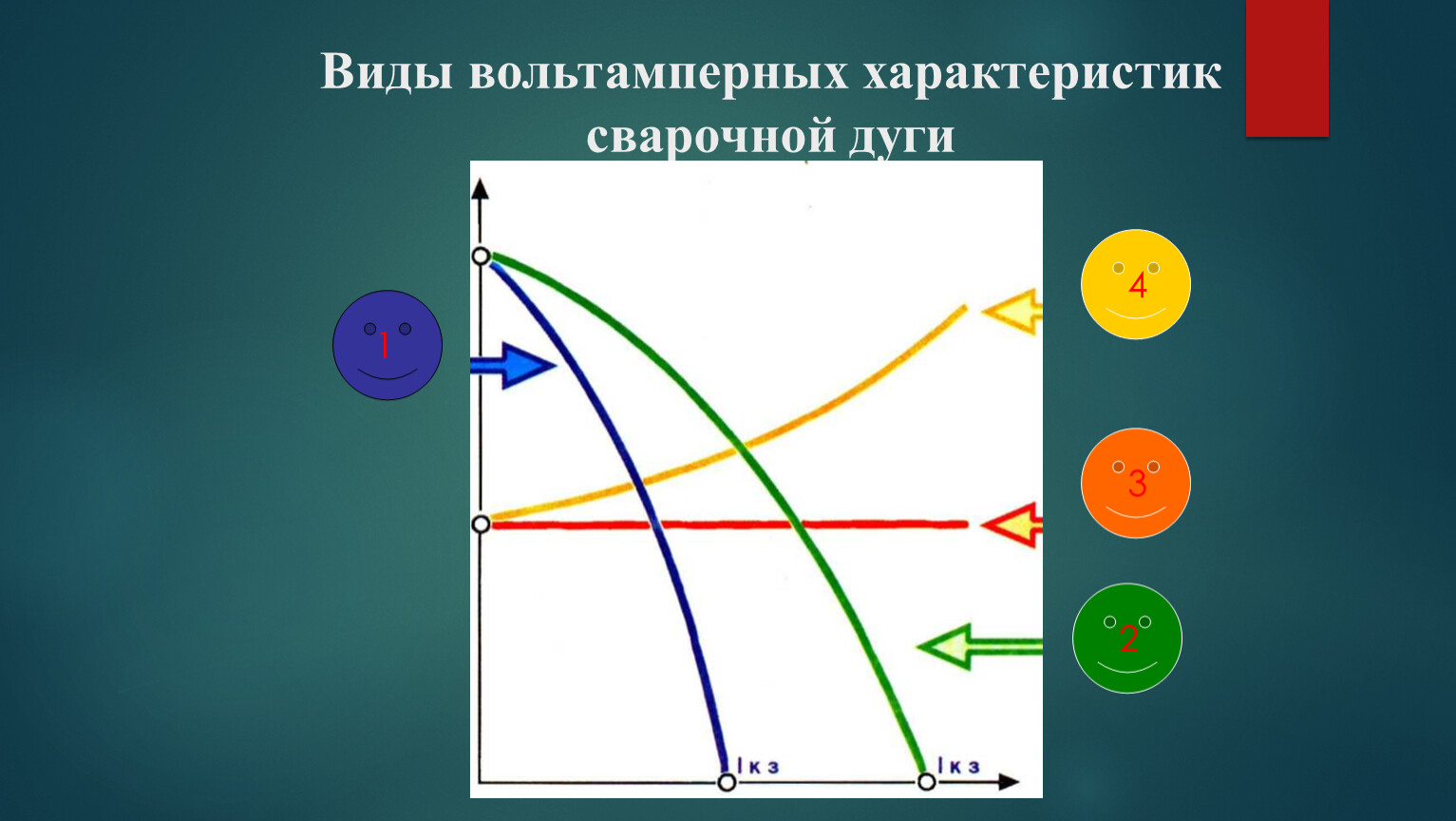

Виды вольтамперных характеристик сварочной дуги

1

4

3

2

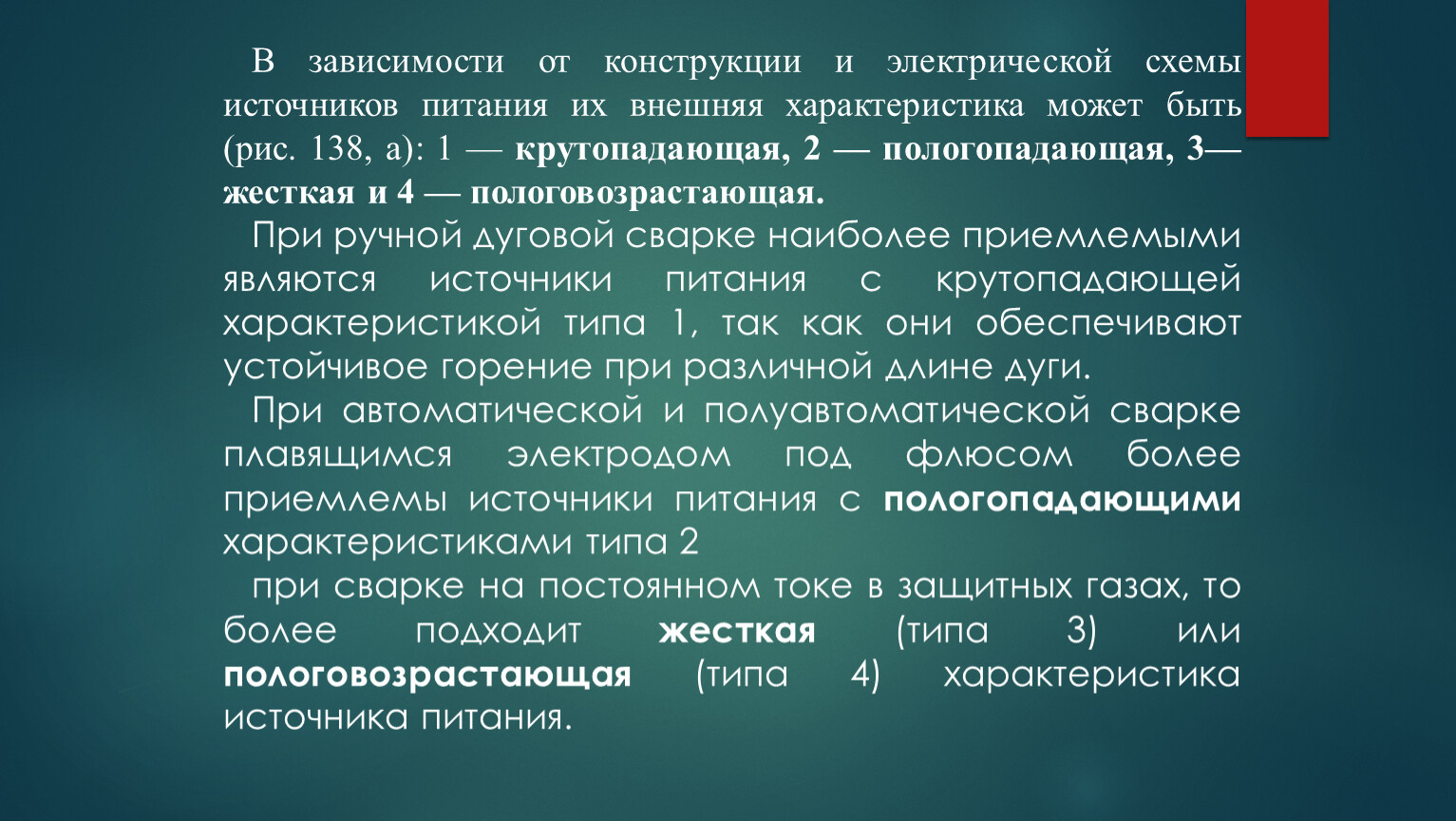

В зависимости от конструкции и электрической схемы источников питания их внешняя характеристика может быть (рис. 138, а): 1 — крутопадающая, 2 — пологопадающая, 3— жесткая и 4 — пологовозрастающая.
При ручной дуговой сварке наиболее приемлемыми являются источники питания с крутопадающей характеристикой типа 1, так как они обеспечивают устойчивое горение при различной длине дуги.
При автоматической и полуавтоматической сварке плавящимся электродом под флюсом более приемлемы источники питания с пологопадающими характеристиками типа 2
при сварке на постоянном токе в защитных газах, то более подходит жесткая (типа 3) или пологовозрастающая (типа 4) характеристика источника питания.

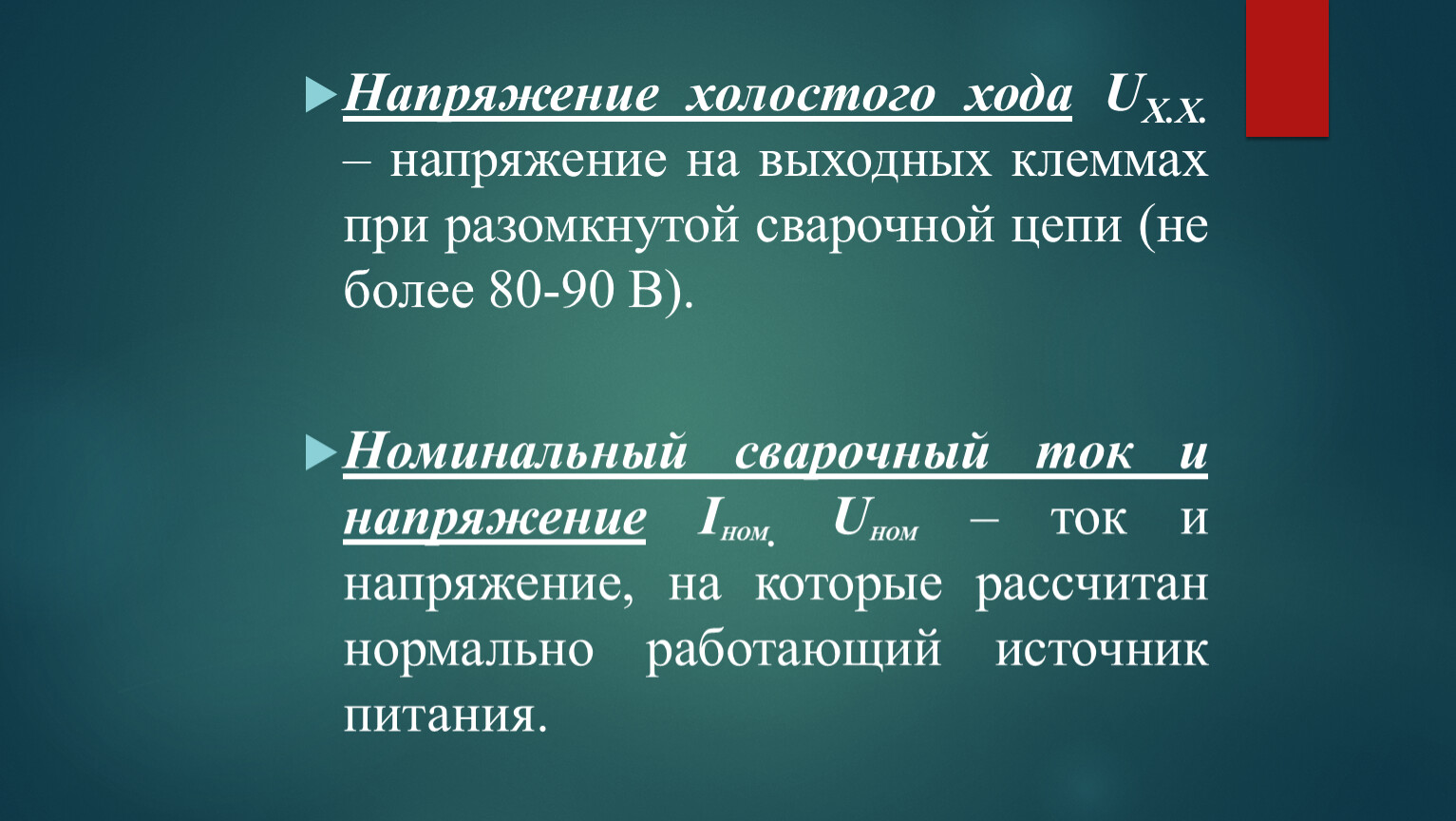

Напряжение холостого хода UХ.Х. – напряжение на выходных клеммах при разомкнутой сварочной цепи (не более 80-90 В).

Номинальный сварочный ток и напряжение IНОМ. UНОМ – ток и напряжение, на которые рассчитан нормально работающий источник питания.

Рабочий цикл (период включения ПВ) сварочного источника это отношение времени работы (горения) дуги к общему врени роботы, измеряемое за 10 минут и выраженное в процентах.
Например Iсв 200А при 60% ПВ указывает, что сварку на 200А следует выполнять с периодом включения раним 60%

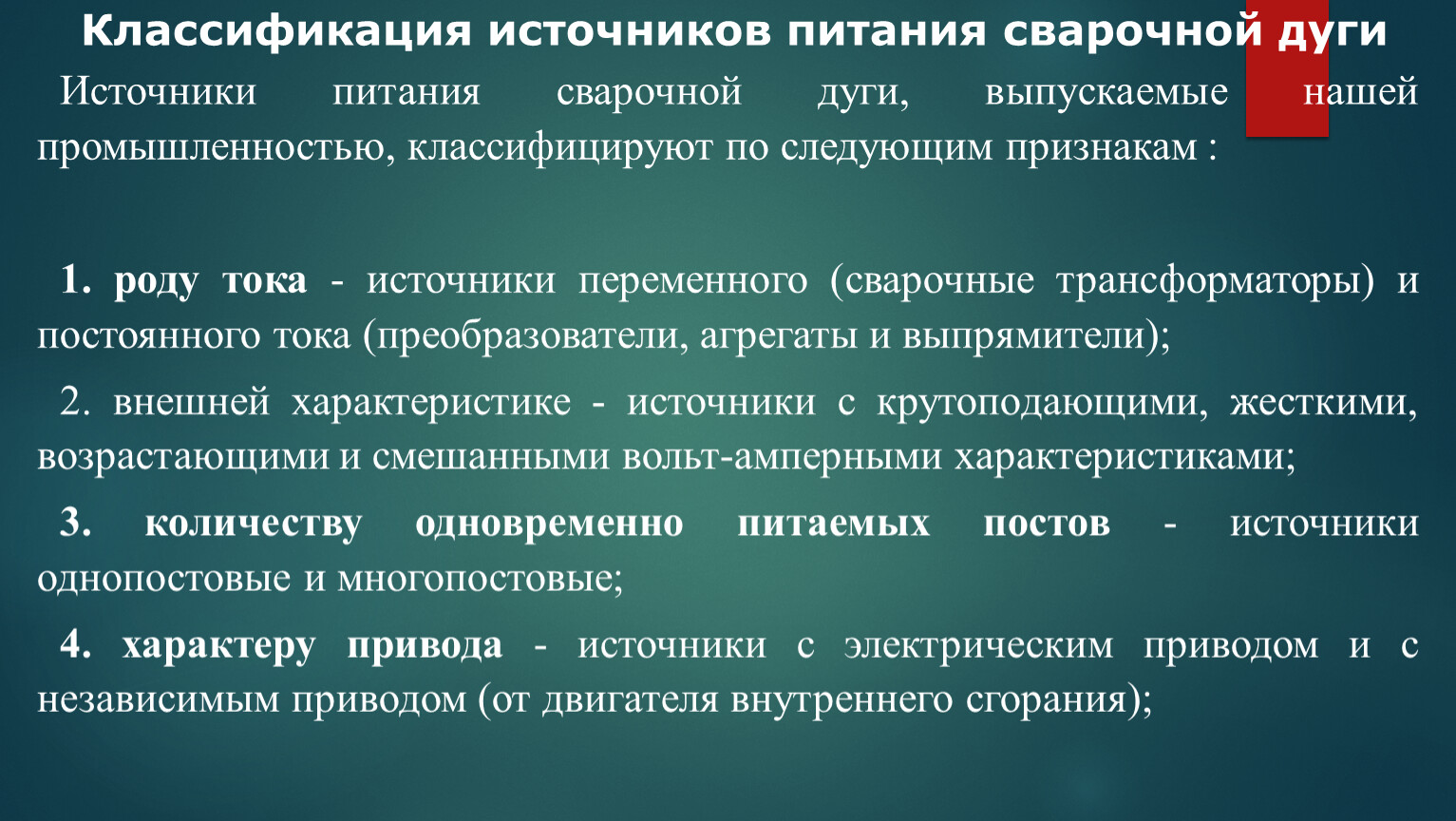

Классификация источников питания сварочной дуги
Источники питания сварочной дуги, выпускаемые нашей промышленностью, классифицируют по следующим признакам :

1. роду тока - источники переменного (сварочные трансформаторы) и постоянного тока (преобразователи, агрегаты и выпрямители);
2. внешней характеристике - источники с крутоподающими, жесткими, возрастающими и смешанными вольт-амперными характеристиками;
3. количеству одновременно питаемых постов - источники однопостовые и многопостовые;
4. характеру привода - источники с электрическим приводом и с независимым приводом (от двигателя внутреннего сгорания);

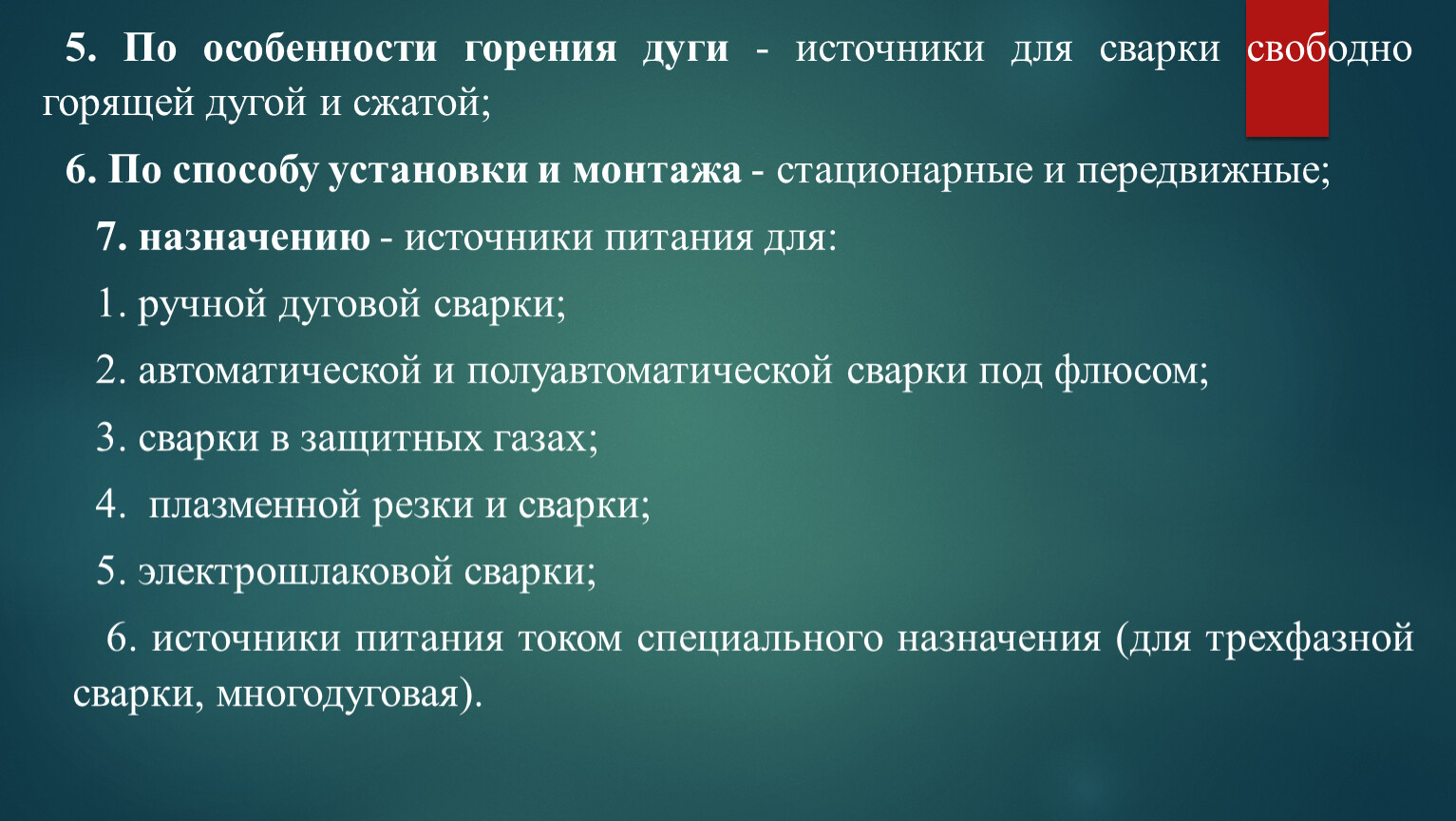

5. По особенности горения дуги - источники для сварки свободно горящей дугой и сжатой;
6. По способу установки и монтажа - стационарные и передвижные;

7. назначению - источники питания для:
1. ручной дуговой сварки;
2. автоматической и полуавтоматической сварки под флюсом;
3. сварки в защитных газах;
4. плазменной резки и сварки;
5. электрошлаковой сварки;
6. источники питания током специального назначения (для трехфазной сварки, многодуговая).

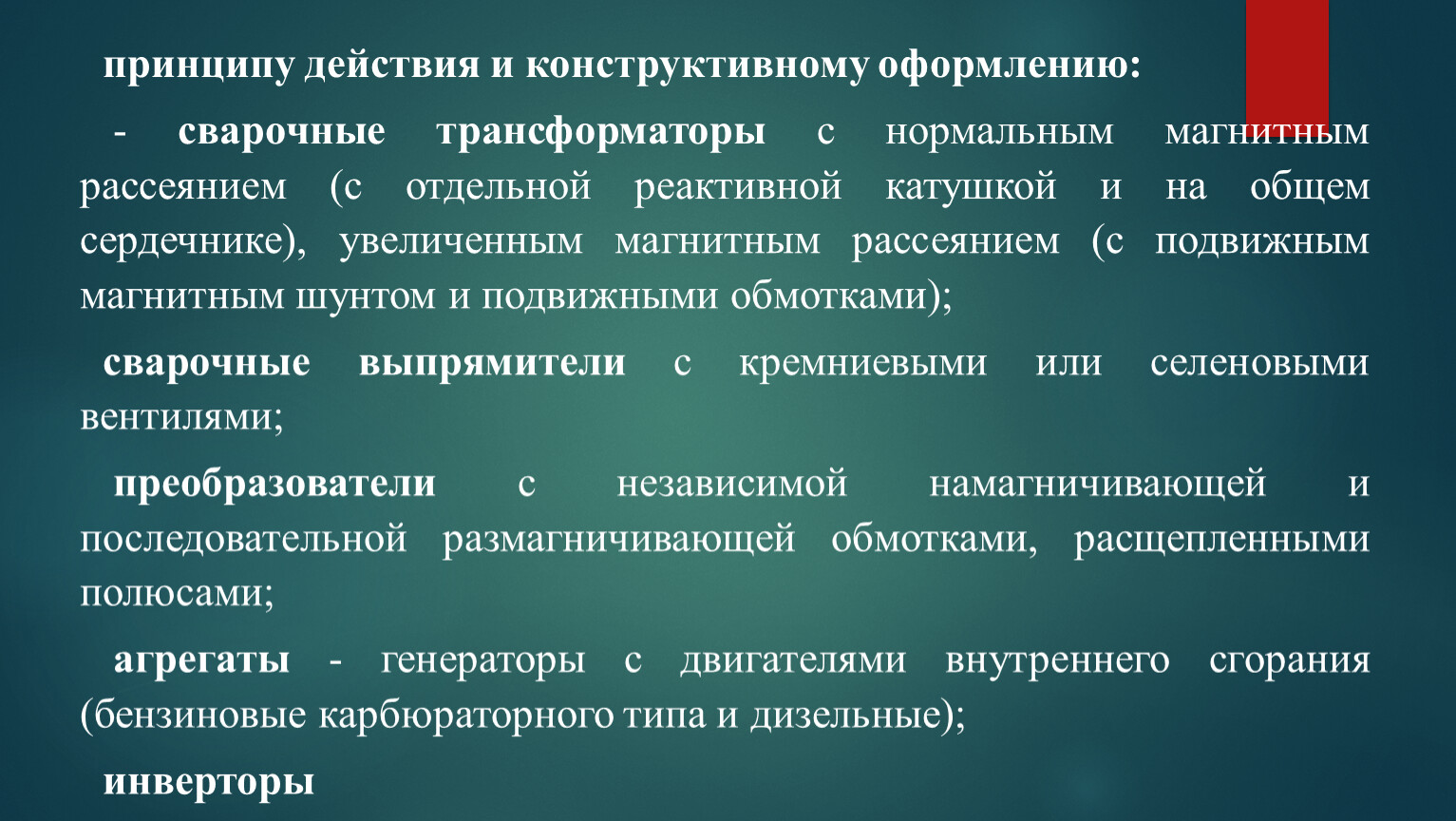

принципу действия и конструктивному оформлению:
- сварочные трансформаторы с нормальным магнитным рассеянием (с отдельной реактивной катушкой и на общем сердечнике), увеличенным магнитным рассеянием (с подвижным магнитным шунтом и подвижными обмотками);
сварочные выпрямители с кремниевыми или селеновыми вентилями;
преобразователи с независимой намагничивающей и последовательной размагничивающей обмотками, расщепленными полюсами;
агрегаты - генераторы с двигателями внутреннего сгорания (бензиновые карбюраторного типа и дизельные);
инверторы

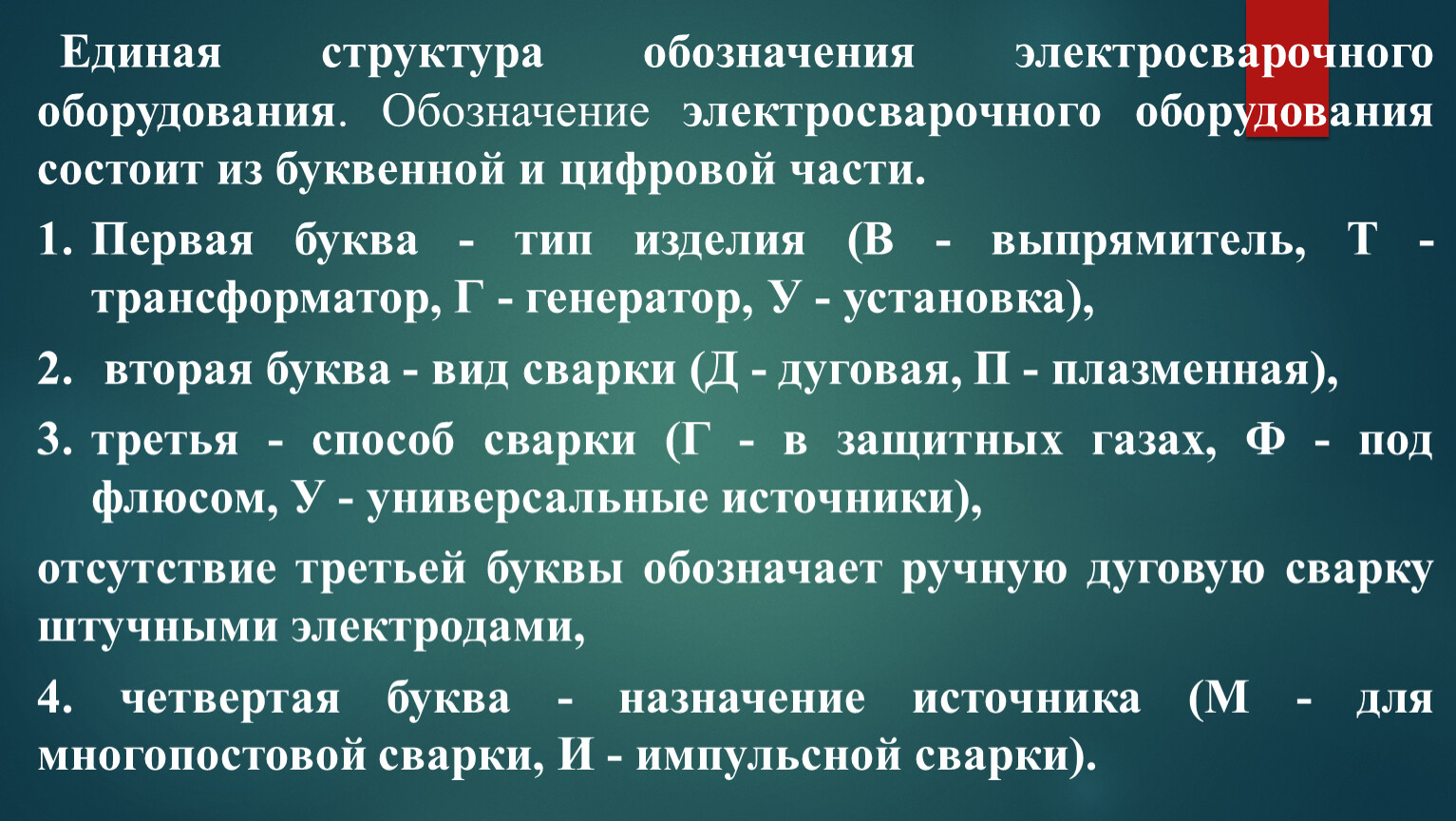

Единая структура обозначения электросварочного оборудования. Обозначение электросварочного оборудования состоит из буквенной и цифровой части.
Первая буква - тип изделия (В - выпрямитель, Т - трансформатор, Г - генератор, У - установка),
вторая буква - вид сварки (Д - дуговая, П - плазменная),
третья - способ сварки (Г - в защитных газах, Ф - под флюсом, У - универсальные источники),
отсутствие третьей буквы обозначает ручную дуговую сварку штучными электродами,
4. четвертая буква - назначение источника (М - для многопостовой сварки, И - импульсной сварки).

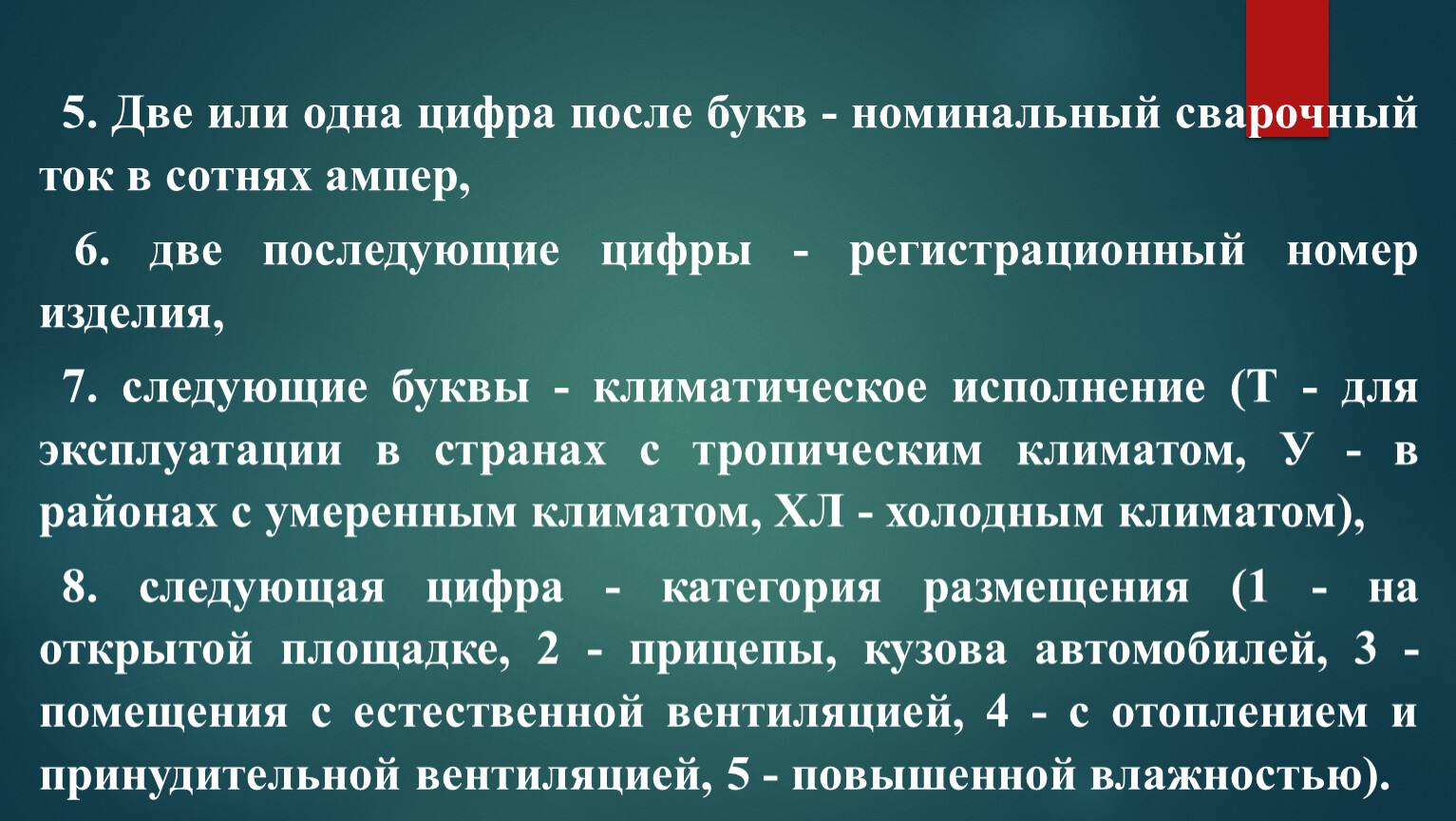

5. Две или одна цифра после букв - номинальный сварочный ток в сотнях ампер,
6. две последующие цифры - регистрационный номер изделия,
7. следующие буквы - климатическое исполнение (Т - для эксплуатации в странах с тропическим климатом, У - в районах с умеренным климатом, ХЛ - холодным климатом),
8. следующая цифра - категория размещения (1 - на открытой площадке, 2 - прицепы, кузова автомобилей, 3 - помещения с естественной вентиляцией, 4 - с отоплением и принудительной вентиляцией, 5 - повышенной влажностью).

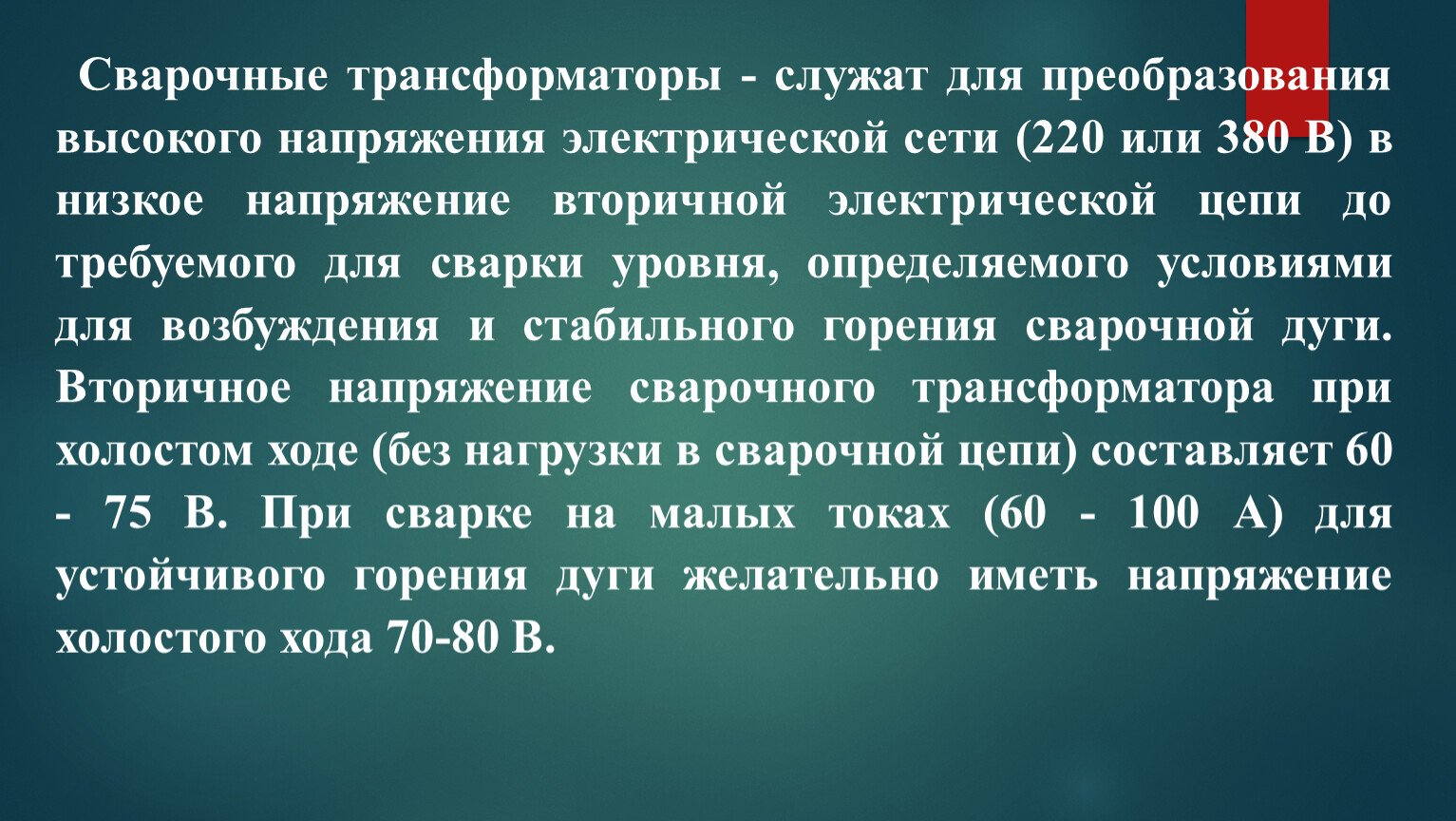

Сварочные трансформаторы - служат для преобразования высокого напряжения электрической сети (220 или 380 В) в низкое напряжение вторичной электрической цепи до требуемого для сварки уровня, определяемого условиями для возбуждения и стабильного горения сварочной дуги. Вторичное напряжение сварочного трансформатора при холостом ходе (без нагрузки в сварочной цепи) составляет 60 - 75 В. При сварке на малых токах (60 - 100 А) для устойчивого горения дуги желательно иметь напряжение холостого хода 70-80 В.

СВАРОЧНЫЕ ТРАНСФОРМАТОРЫ
Сварочные трансформаторы по фазности электрического тока подразделяются на:
1. однофазные
2. трехфазные,
по количеству постов — на
1. однопостовые
2. многопостовые.
Однопостовой трансформатор служит для питания сварочным током одного рабочего места и имеет соответствующую внешнюю характеристику.
Многопостовой трансформатор служит для одновременного питания нескольких сварочных дуг (сварочных постов) и имеет жесткую характеристику. Для создания устойчивого горения сварочной дуги и обеспечения падающей внешней характеристики в сварочную цепь дуги включает дроссель.

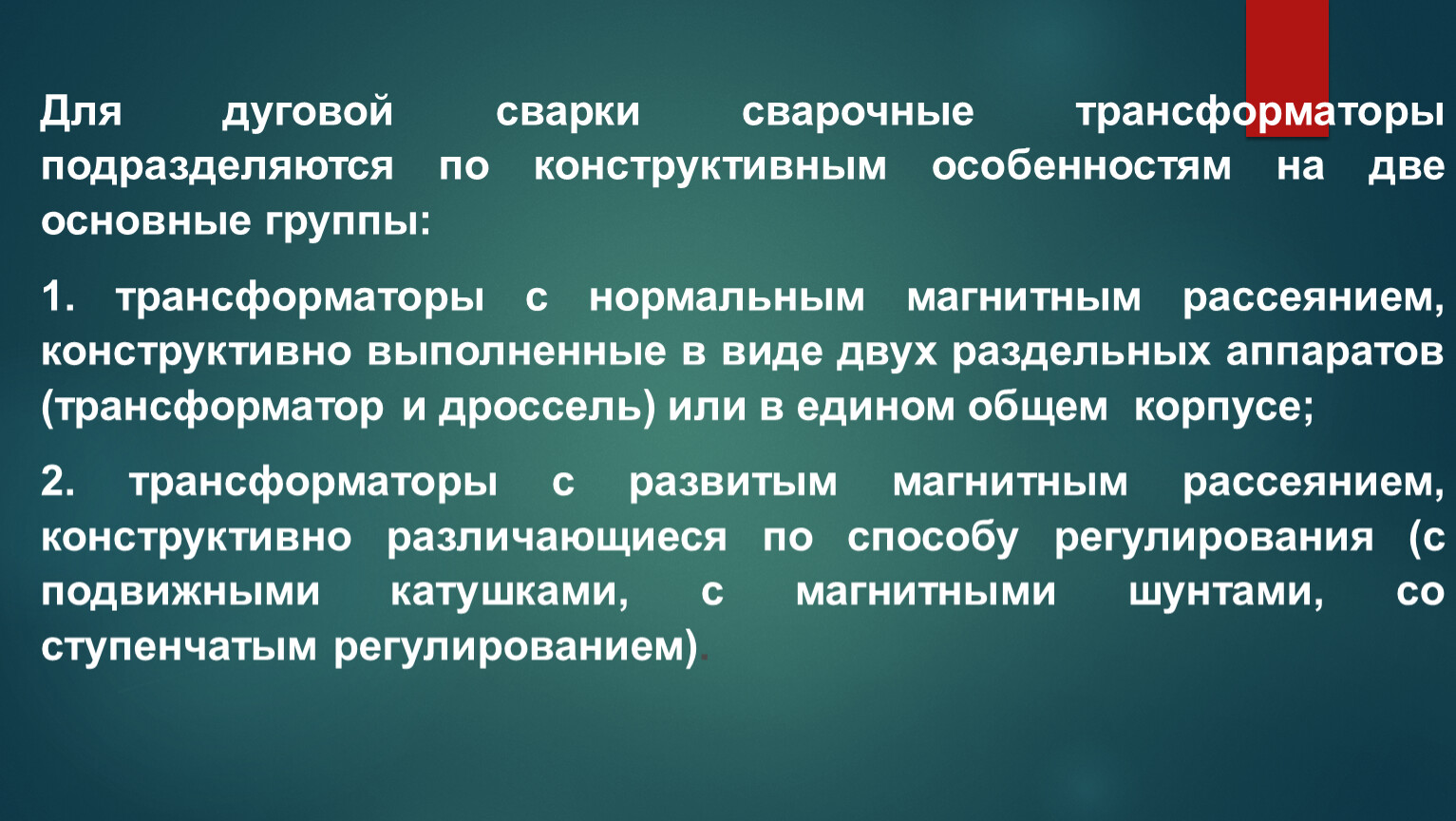

Для дуговой сварки сварочные трансформаторы подразделяются по конструктивным особенностям на две основные группы:
1. трансформаторы с нормальным магнитным рассеянием, конструктивно выполненные в виде двух раздельных аппаратов (трансформатор и дроссель) или в едином общем  корпусе;
2. трансформаторы с развитым магнитным рассеянием, конструктивно различающиеся по способу регулирования (с подвижными катушками, с магнитными шунтами, со ступенчатым регулированием).

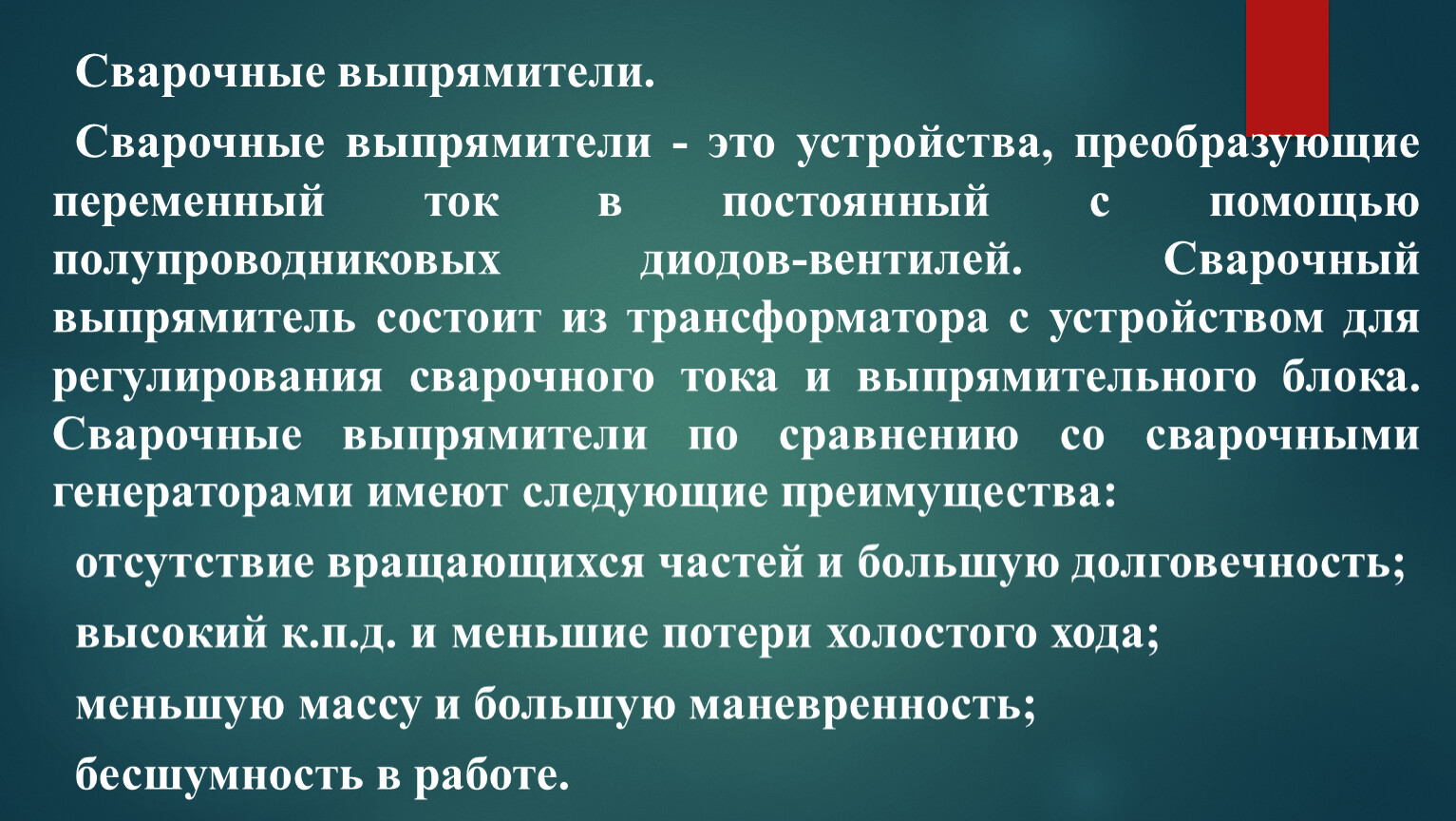

Сварочные выпрямители.
Сварочные выпрямители - это устройства, преобразующие переменный ток в постоянный с помощью полупроводниковых диодов-вентилей. Сварочный выпрямитель состоит из трансформатора с устройством для регулирования сварочного тока и выпрямительного блока. Сварочные выпрямители по сравнению со сварочными генераторами имеют следующие преимущества:
отсутствие вращающихся частей и большую долговечность;
высокий к.п.д. и меньшие потери холостого хода;
меньшую массу и большую маневренность;
бесшумность в работе.

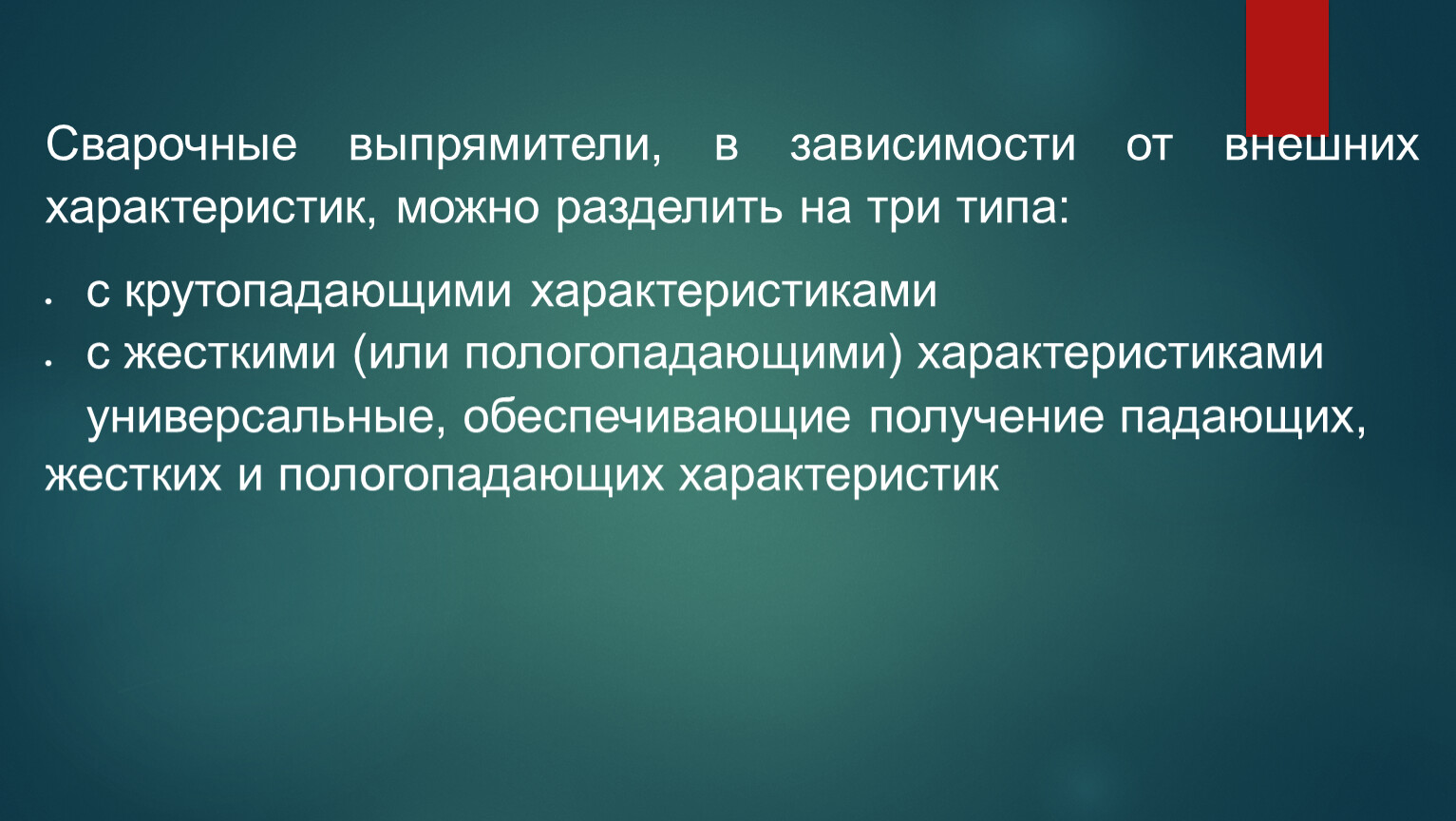

Сварочные выпрямители, в зависимости от внешних характеристик, можно разделить на три типа:
с крутопадающими характеристиками
с жесткими (или пологопадающими) характеристиками
универсальные, обеспечивающие получение падающих, жестких и пологопадающих характеристик

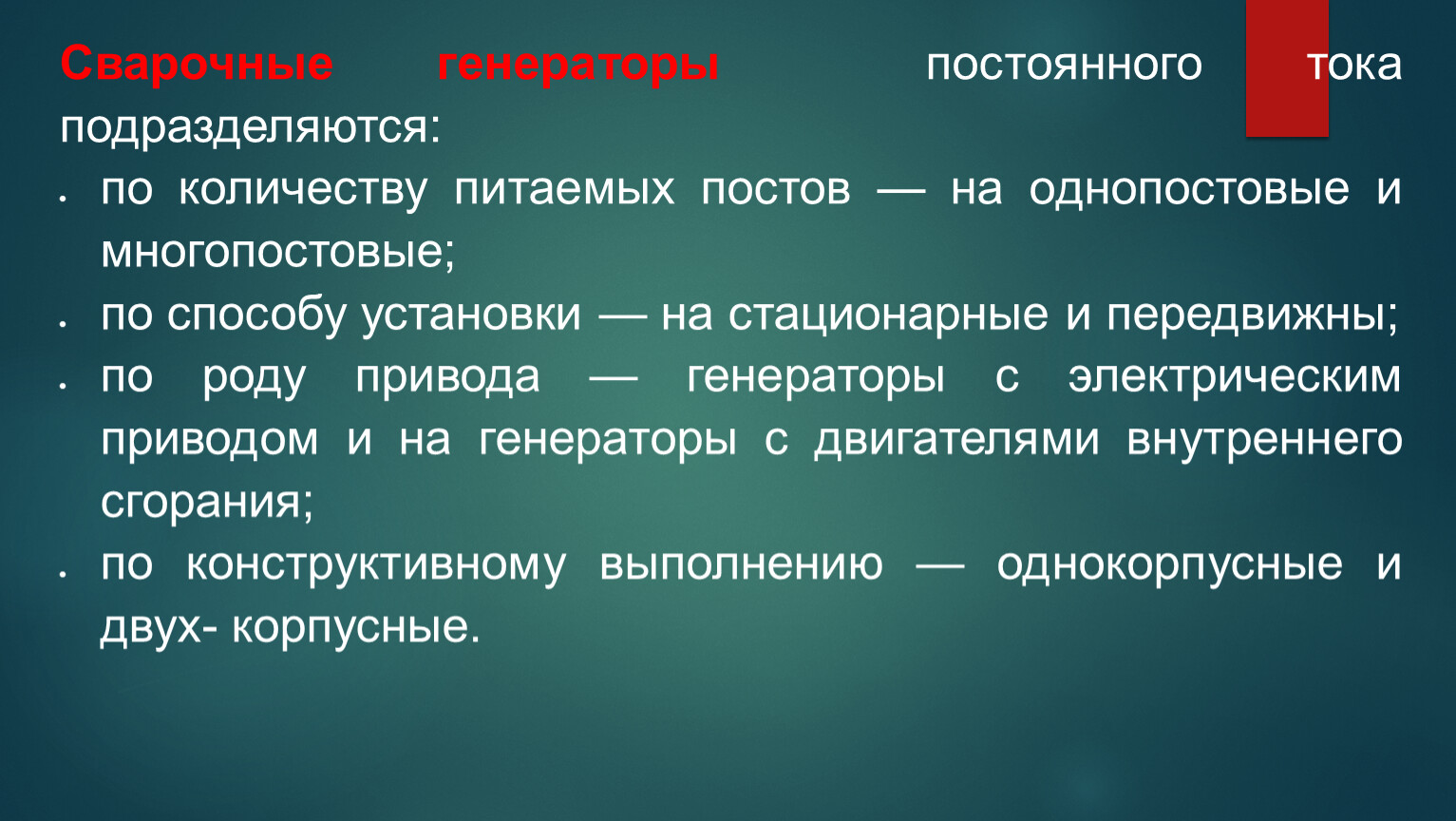

Сварочные генераторы  постоянного тока подразделяются:
по количеству питаемых постов — на однопостовые и многопостовые;
по способу установки — на стационарные и передвижны;
по роду привода — генераторы с электрическим приводом и на генераторы с двигателями внутреннего сгорания;
по конструктивному выполнению — однокорпусные и двух- корпусные.

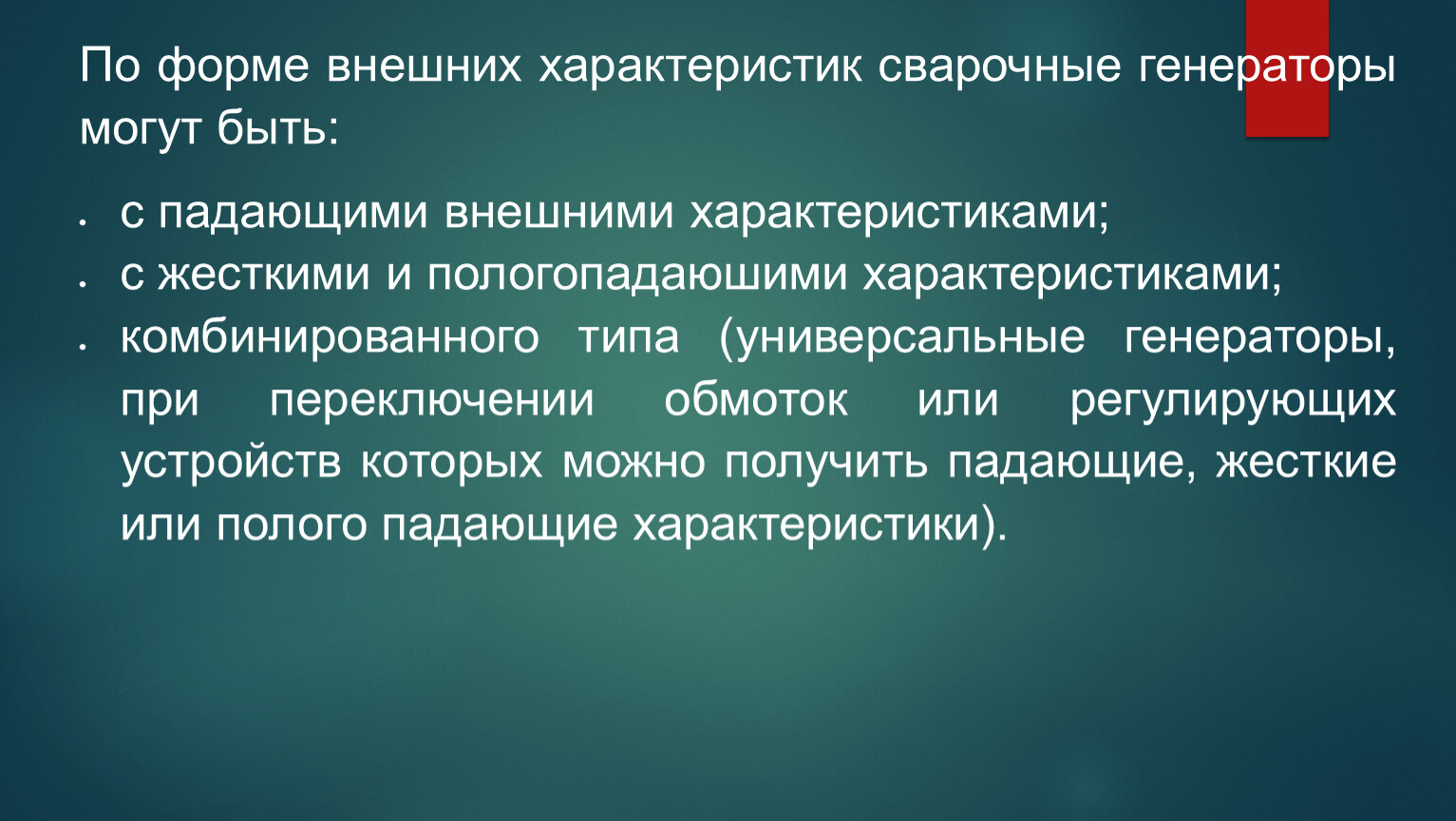

По форме внешних характеристик сварочные генераторы могут быть:
с падающими внешними характеристиками;
с жесткими и пологопадаюшими характеристиками;
комбинированного типа (универсальные генераторы, при переключении обмоток или регулирующих устройств которых можно получить падающие, жесткие или полого падающие характеристики).

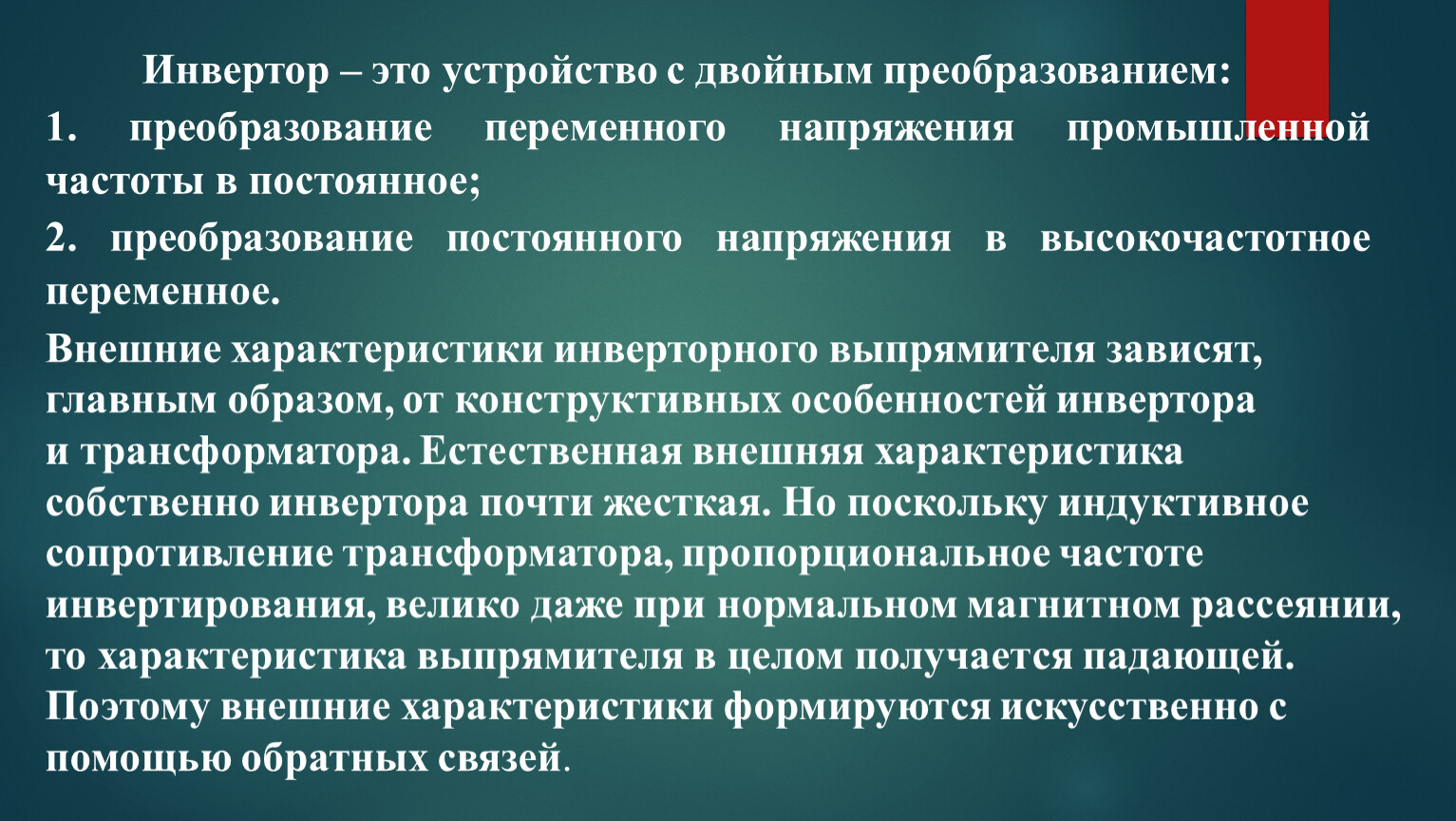

Инвертор – это устройство с двойным преобразованием:
1. преобразование переменного напряжения промышленной частоты в постоянное;
2. преобразование постоянного напряжения в высокочастотное переменное.
Внешние характеристики инверторного выпрямителя зависят, главным образом, от конструктивных особенностей инвертора и трансформатора. Естественная внешняя характеристика собственно инвертора почти жесткая. Но поскольку индуктивное сопротивление трансформатора, пропорциональное частоте инвертирования, велико даже при нормальном магнитном рассеянии, то характеристика выпрямителя в целом получается падающей. Поэтому внешние характеристики формируются искусственно с помощью обратных связей.

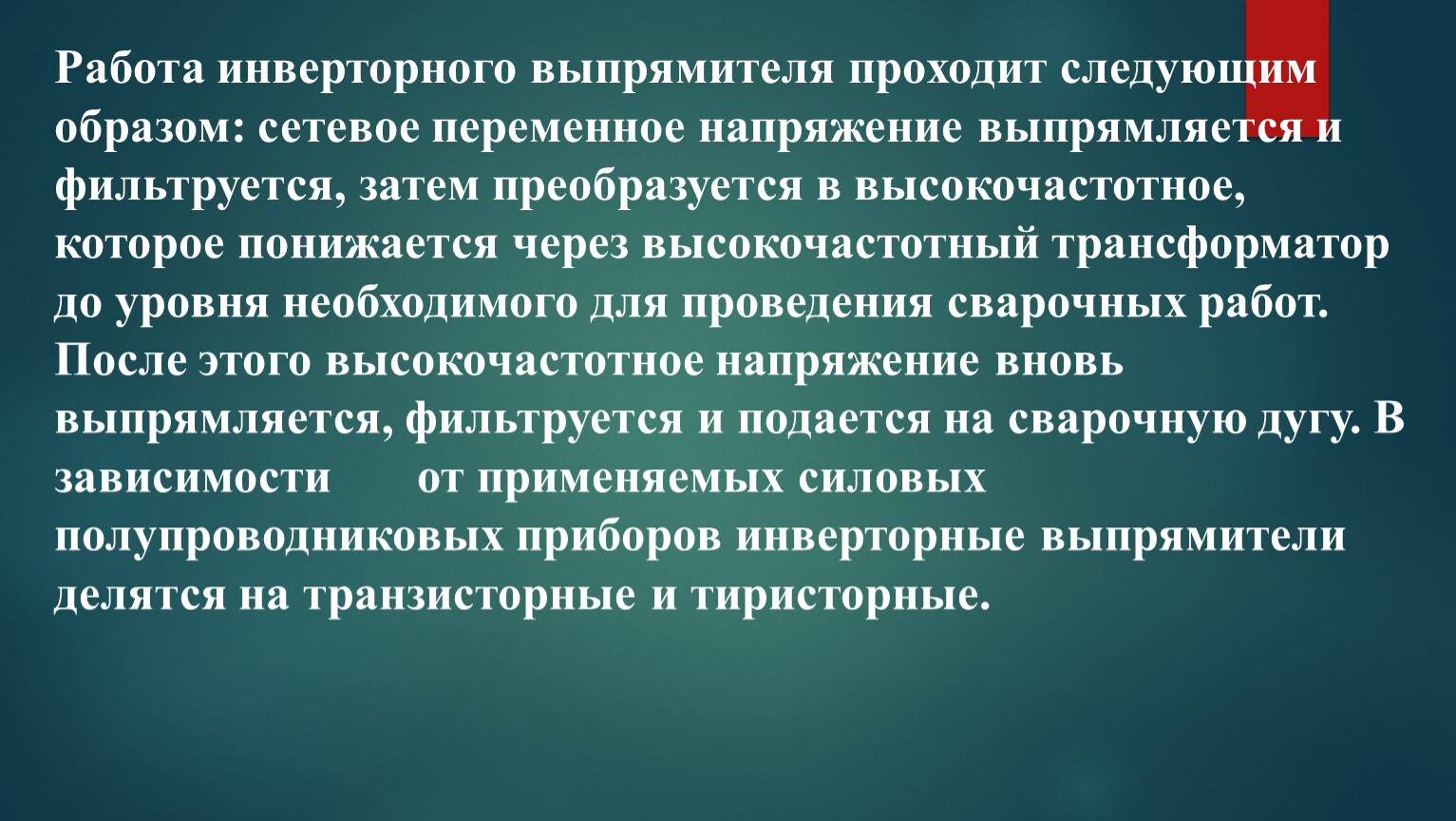

Работа инверторного выпрямителя проходит следующим образом: сетевое переменное напряжение выпрямляется и фильтруется, затем преобразуется в высокочастотное, которое понижается через высокочастотный трансформатор до уровня необходимого для проведения сварочных работ. После этого высокочастотное напряжение вновь выпрямляется, фильтруется и подается на сварочную дугу. В зависимости от применяемых силовых полупроводниковых приборов инверторные выпрямители делятся на транзисторные и тиристорные.

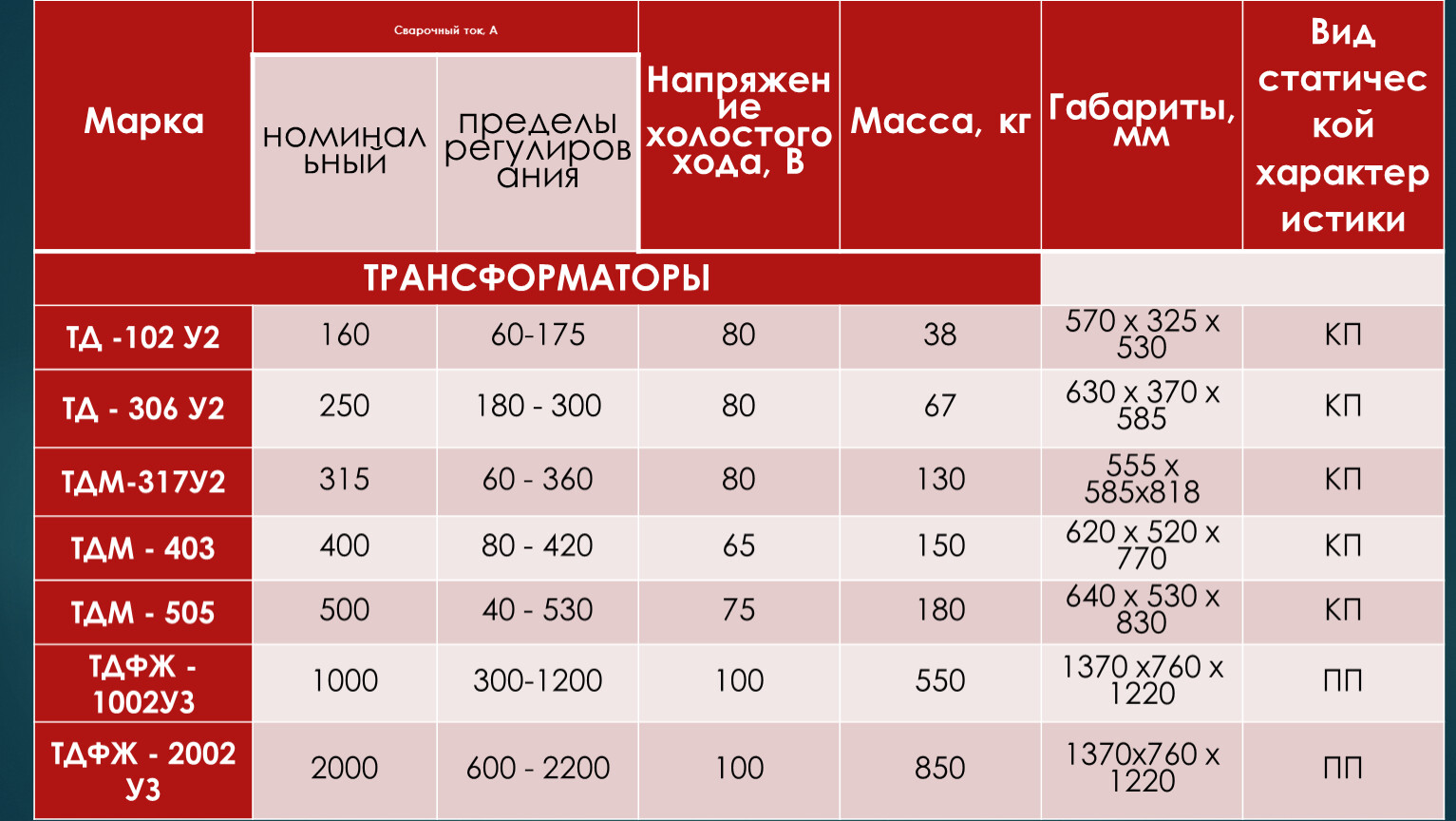

Марка

Сварочный ток, А

Напряжение холостого хода, В

Масса, кг

Габариты, мм

Вид статической характеристики

номинальный

пределы регулирования

ТРАНСФОРМАТОРЫ



ТД -102 У2

160

60-175

80

38

570 х 325 х 530

КП

ТД - 306 У2

250

180 - 300

67

630 х 370 х 585

ТДМ-317У2

315

60 - 360

130

555 х 585x818

ТДМ - 403

400

80 - 420

65

150

620 х 520 х 770

ТДМ - 505

500

40 - 530

75

180

640 х 530 х 830

ТДФЖ -1002УЗ

1000

300-1200

100

550

1370 x760 x 1220

ПП

ТДФЖ - 2002 УЗ

2000

600 - 2200

850

1370x760 x 1220

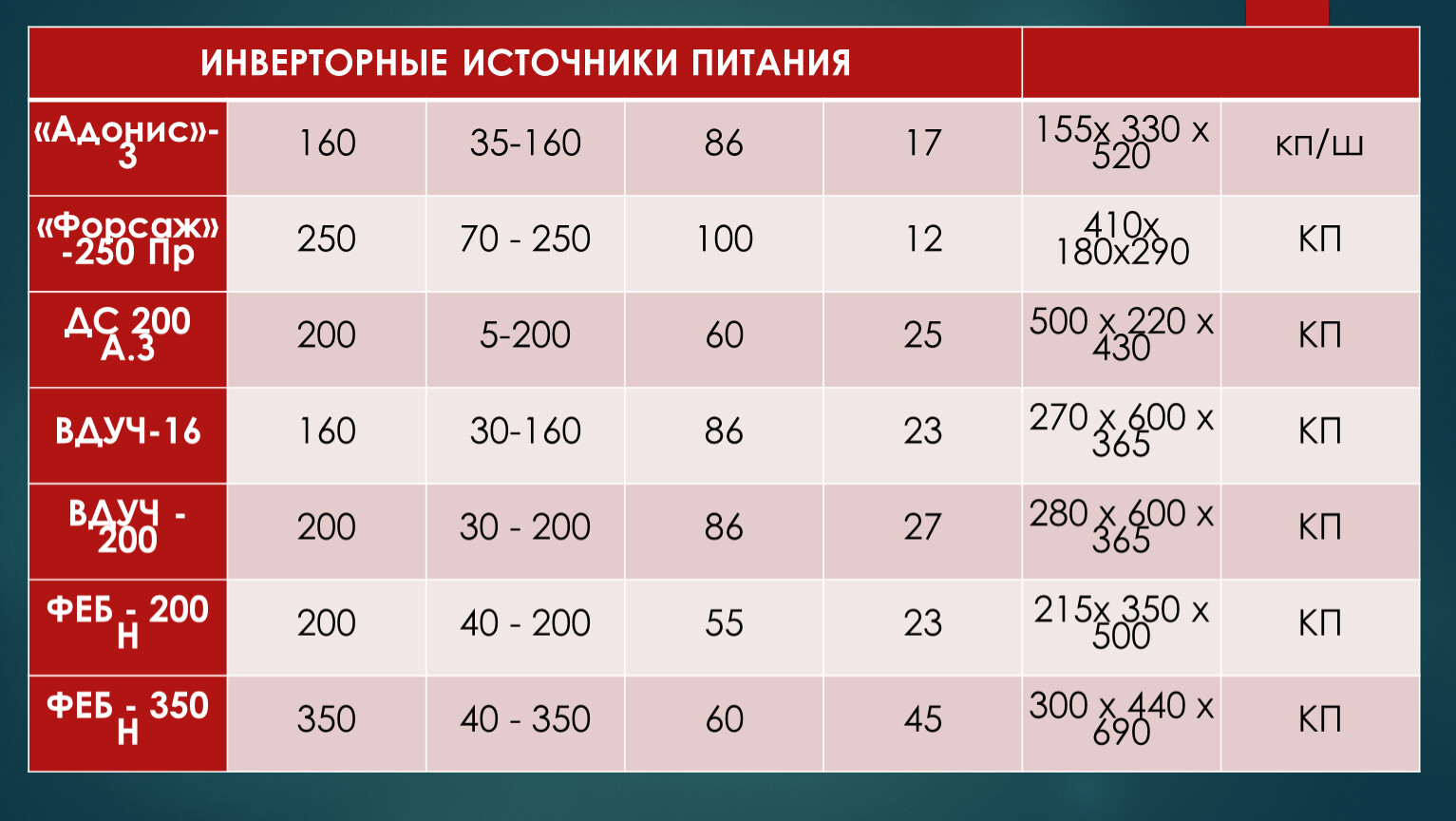

ИНВЕРТОРНЫЕ ИСТОЧНИКИ ПИТАНИЯ



«Адонис»-3

160

35-160

86

17

155x 330 x 520

кп/ш

«Форсаж»-250 Пр

250

70 - 250

100

12

410x 180x290

КП

ДС 200 А.З

200

5-200

60

25

500 х 220 х 430

ВДУЧ-16

160

30-160

86

23

270 х 600 х 365

ВДУЧ - 200

200

30 - 200

27

280 х 600 х 365

ФЕБ - 200 Н

40 - 200

55

23

215x 350 x 500

ФЕБ - 350 Н

350

40 - 350

60

45

300 х 440 х 690

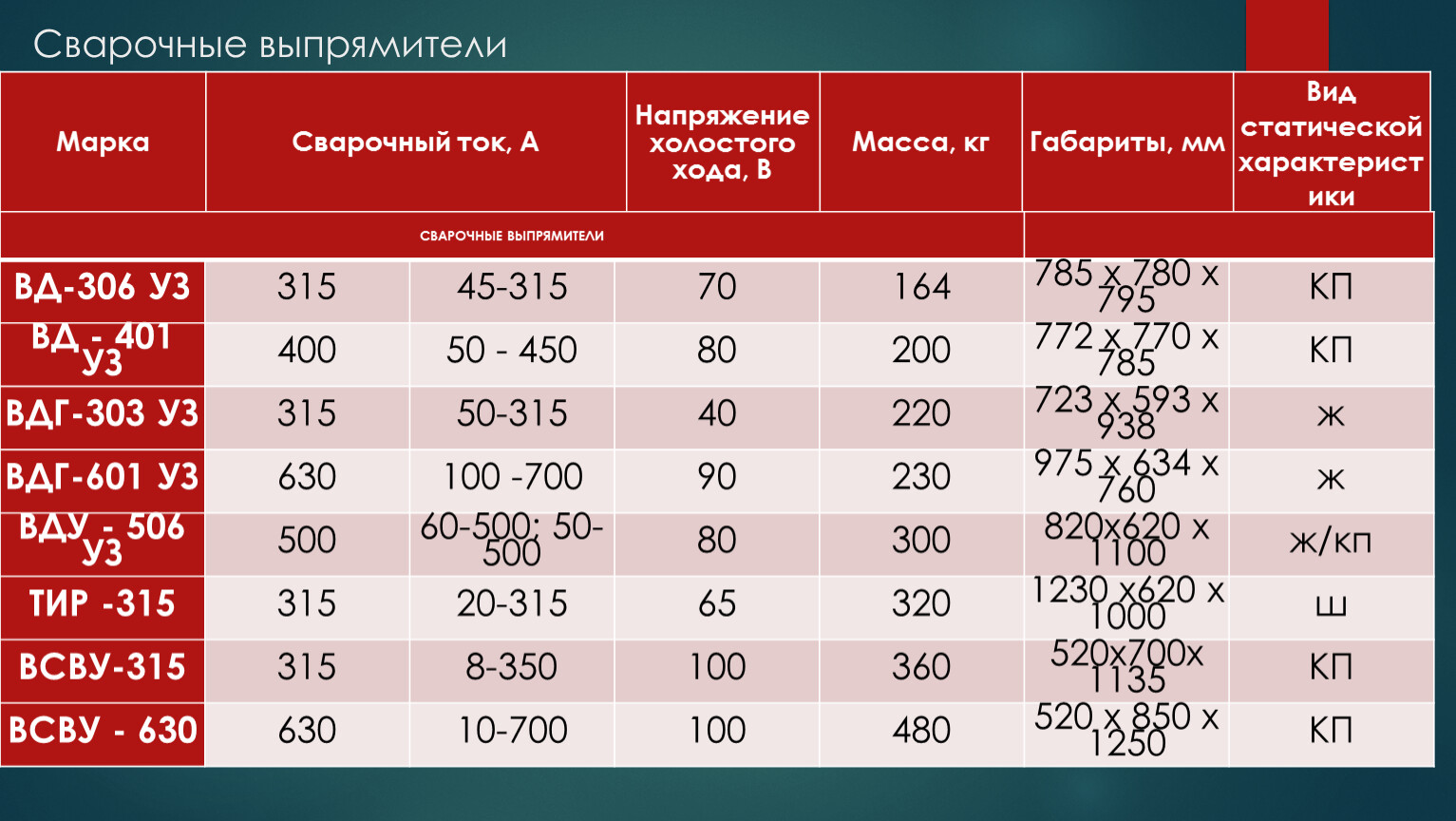

Сварочные выпрямители

Марка

Сварочный ток, А

Напряжение холостого хода, В

Масса, кг

Габариты, мм

Вид статической характеристики

СВАРОЧНЫЕ ВЫПРЯМИТЕЛИ



ВД-306 УЗ

315

45-315

70

164

785 х 780 х 795

КП

ВД - 401 УЗ

400

50 - 450

80

200

772 х 770 х 785

ВДГ-303 УЗ

315

50-315

40

220

723 х 593 х 938

ж

ВДГ-601 УЗ

630

100 -700

90

230

975 х 634 х 760

ВДУ - 506 УЗ

500

60-500; 50-500

80

300

820x620 x 1100

ж/кп

ТИР -315

315

20-315

65

320

1230 x620 x 1000

ш

ВСВУ-315

8-350

100

360

520x700x 1135

КП

ВСВУ - 630

630

10-700

480

520 х 850 х 1250
