Практическая работа № 9.docx

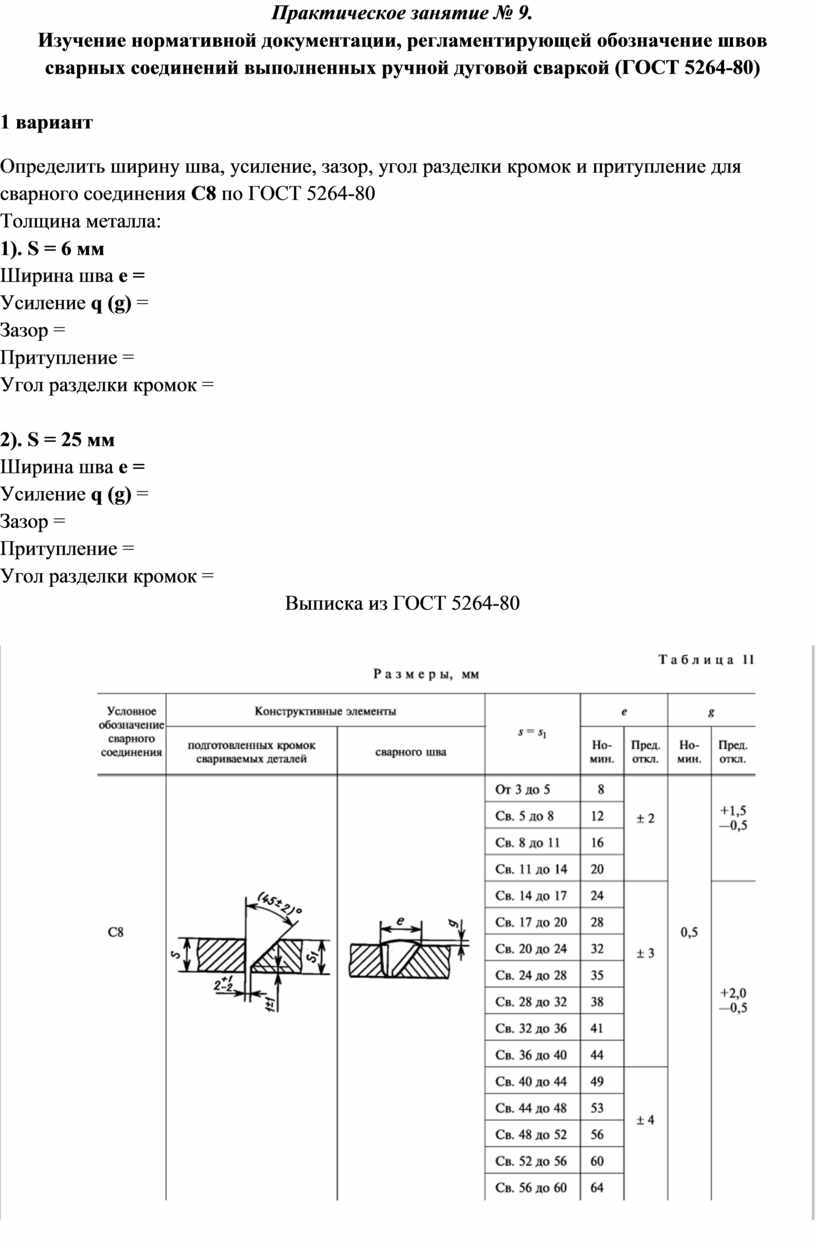

Практическое занятие № 9.
Изучение нормативной документации, регламентирующей обозначение швов сварных соединений выполненных ручной дуговой сваркой (ГОСТ 5264-80)
1 вариант
Определить ширину шва, усиление, зазор, угол разделки кромок и притупление для сварного соединения С8 по ГОСТ 5264-80
Толщина металла:
1). S = 6 мм
Ширина шва е =
Усиление q (g) =
Зазор =
Притупление =
Угол разделки кромок =
2). S = 25 мм
Ширина шва е =
Усиление q (g) =
Зазор =
Притупление =
Угол разделки кромок =

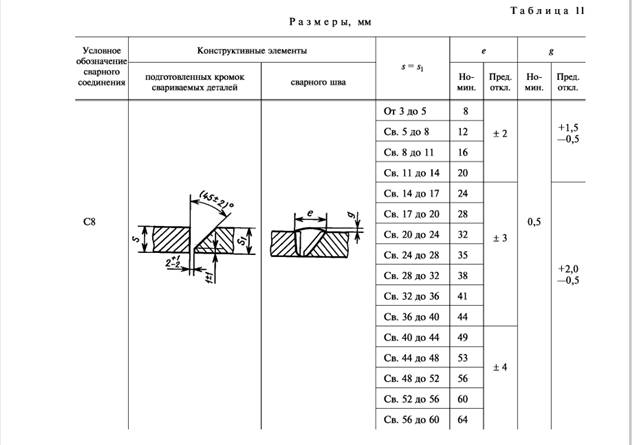

Выписка из ГОСТ 5264-80

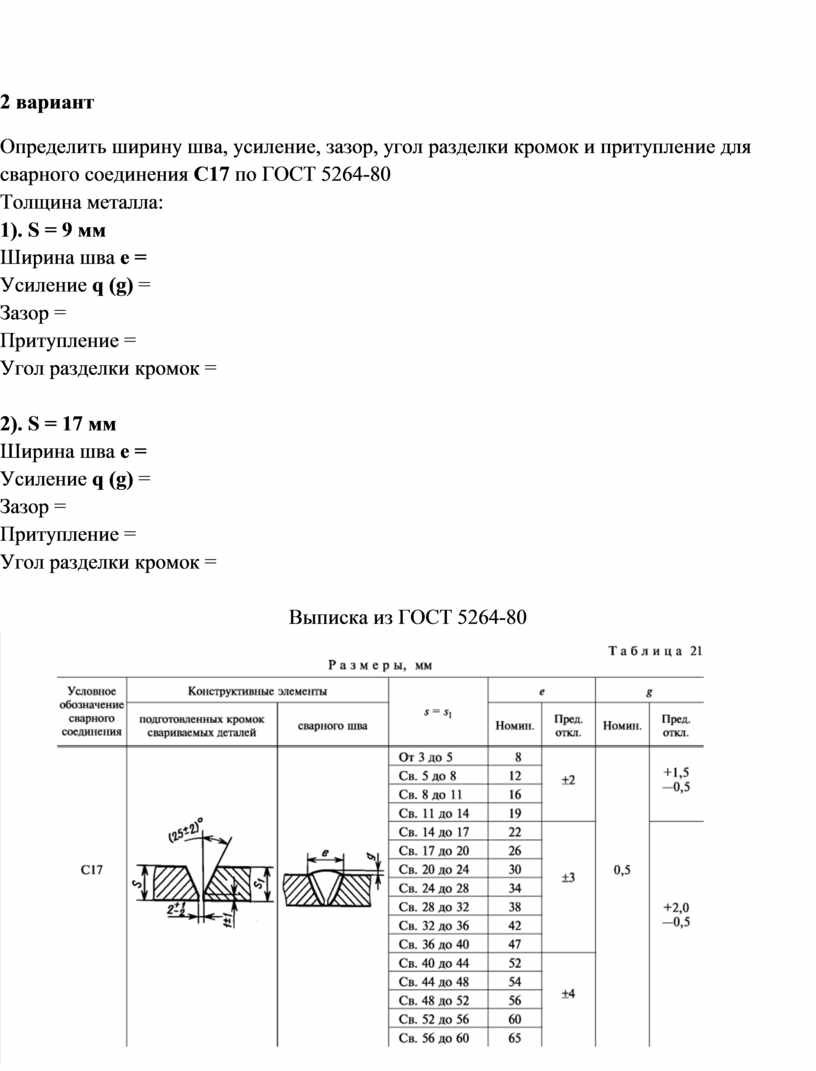

2 вариант
Определить ширину шва, усиление, зазор, угол разделки кромок и притупление для сварного соединения С17 по ГОСТ 5264-80
Толщина металла:
1). S = 9 мм
Ширина шва е =
Усиление q (g) =
Зазор =
Притупление =
Угол разделки кромок =
2). S = 17 мм
Ширина шва е =
Усиление q (g) =
Зазор =
Притупление =
Угол разделки кромок =

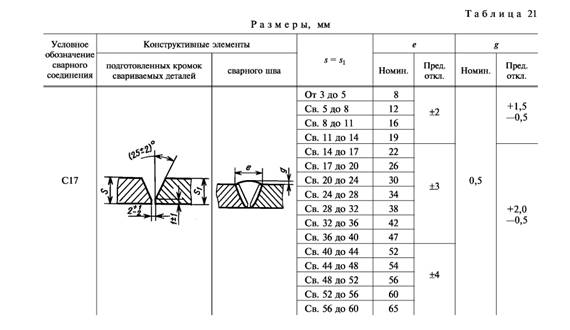

Выписка из ГОСТ 5264-80
