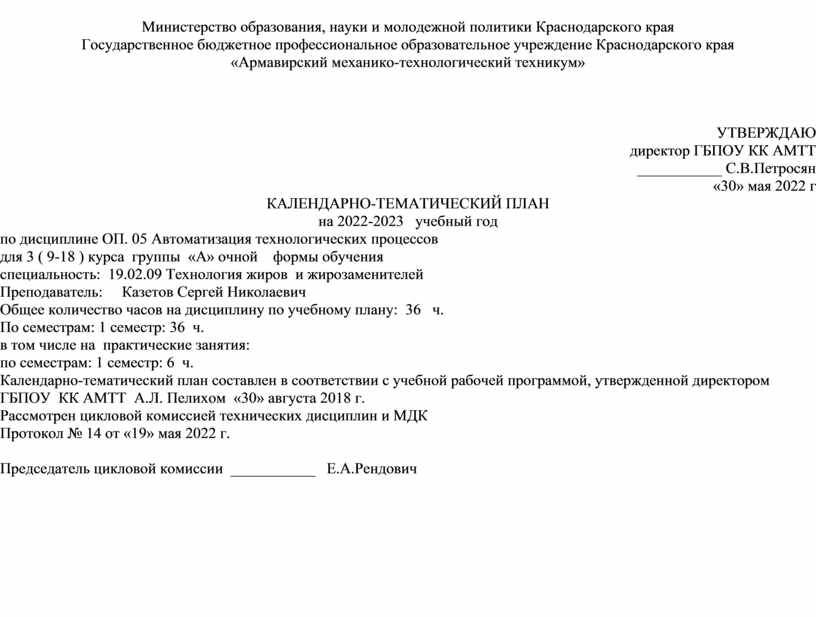

Календарно-тематический план ОП 05 Автоматизация технологических процессов

№

Тема

Содержание самостоятельной работы

Кол-во часов

Вид деятельности

1

Тема 1

Средства измерений

1.Классификация и характеристика контрольно-измерительных приборов.

2. Термопреобразователи сопротивления. Измерение температуры термометром сопротивления с помощью уравновешенного моста.

3. Тензометрические датчики: назначение, типы, принцип действия.

4. Электромагнитные расходомеры. Принцип действия, конструкция. Область применения. Ультразвуковые датчики. Принцип действия и назначение.

5. Емкостные, весовые, ультразвуковые уровнемеры, их устройство, принцип действия, использование.

6. Приборы для измерения плотности, концентрации.

12

Конспект

2

Тема 2

Основы теории автоматического регулирования

1. Автоматическое регулирование расхода. Принципиальные схемы при регулировании расхода.

2. Основные сведения о монтаже, установке и эксплуатации средств автоматизации.

3. Индивидуальное задание: Подобрать приборы  и составить схему автоматизации процесса дозирования компонентов.

6

Реферат

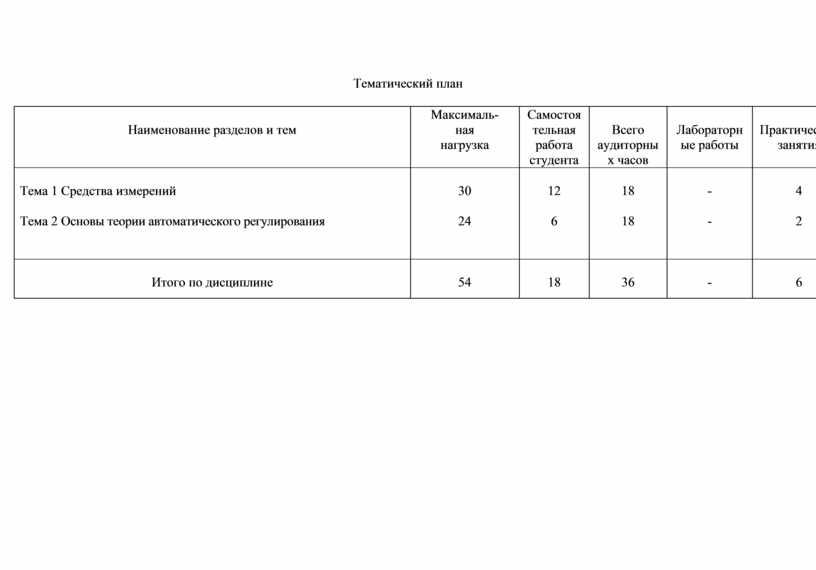

Всего по дисциплине

18

Тема 1 Средства измерений

30

12

18

-

4

Тема 2 Основы теории автоматического регулирования

24

6

18

-

2

Итого по дисциплине

54

18

36

-

6

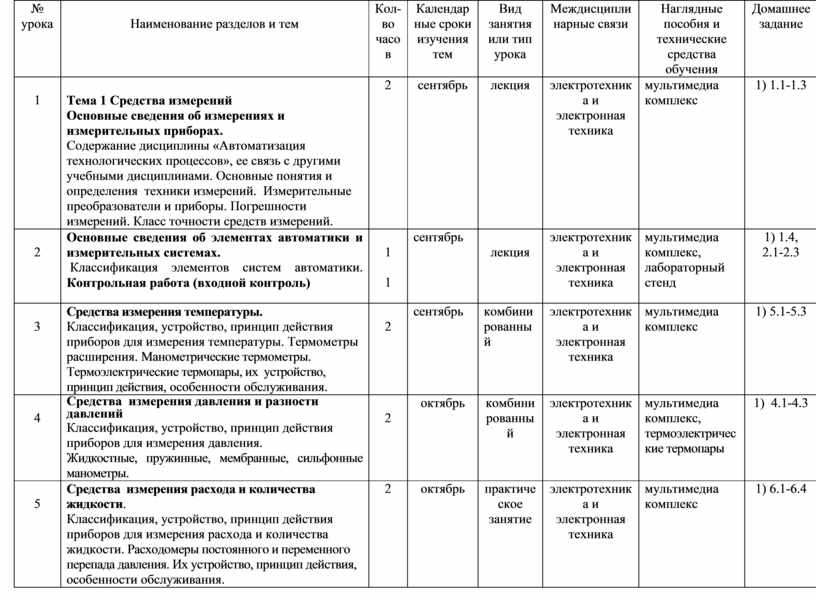

1

Тема 1 Средства измерений

Основные сведения об измерениях и измерительных приборах.

Содержание дисциплины «Автоматизация технологических процессов», ее связь с другими учебными дисциплинами. Основные понятия и определения  техники измерений.  Измерительные преобразователи и приборы. Погрешности измерений. Класс точности средств измерений.

2

сентябрь

лекция

электротехника и электронная техника

мультимедиа комплекс

1) 1.1-1.3

2

Основные сведения об элементах автоматики и измерительных системах.

 Классификация элементов систем автоматики. Контрольная работа (входной контроль)

1

1

сентябрь

лекция

электротехника и электронная техника

мультимедиа комплекс,

лабораторный стенд

1) 1.4,  2.1-2.3

3

Средства измерения температуры.

Классификация, устройство, принцип действия приборов для измерения температуры. Термометры расширения. Манометрические термометры. Термоэлектрические термопары, их  устройство, принцип действия, особенности обслуживания.

2

сентябрь

комбинированный

электротехника и электронная техника

мультимедиа комплекс

1) 5.1-5.3

4

Средства  измерения давления и разности давлений

Классификация, устройство, принцип действия приборов для измерения давления.

Жидкостные, пружинные, мембранные, сильфонные  манометры.

2

октябрь

комбинированный

электротехника и электронная техника

мультимедиа комплекс,

термоэлектрические термопары

1)  4.1-4.3

5

Средства  измерения расхода и количества жидкости.

Классификация, устройство, принцип действия приборов для измерения расхода и количества жидкости. Расходомеры постоянного и переменного перепада давления. Их устройство, принцип действия, особенности обслуживания.

2

октябрь

практическое занятие

электротехника и электронная техника

мультимедиа комплекс

1) 6.1-6.4

6

Средства измерения уровня

Классификация, устройство, принцип действия приборов для измерения уровня. Поплавковые, гидростатические, электрические уровнемеры,  их устройство, принцип действия, использование.

2

октябрь

лекция

электротехника и электронная техника

мультимедиа комплекс,

манометры

1)  7.1-7.7

7

Средства измерения состава и свойств  вещества.

Классификация, устройство, принцип действия приборов для измерения состава и свойств вещества. Газоанализаторы, приборы для измерения влажности.

2

октябрь

комбинированный

электротехника и электронная техника

мультимедиа комплекс,

лабораторный стенд

1) 8.1-8.6

8

Практическое занятие 1

Приобретение навыков расчета расхода жидкости с помощью дроссельного расходомера.

2

ноябрь

лекция

электротехника и электронная техника

мультимедиа комплекс,

лабораторный стенд

отчет по работе

9

Практическое занятие 2

Исследование работы приборов для измерения температуры

2

ноябрь

практическое занятие

электротехника и электронная техника

мультимедиа комплекс

отчет по работе

   10

Тема 2   Основы теории автоматического регулирования

Автоматическое регулирование, его объекты, их свойства.

Классификация автоматических систем регулирования (АСР), их устройство, принцип действия. Принципы автоматического регулирования технологических процессов. Виды АСР. Структурная схема регуляторов. Свойства объекта регулирования

2

ноябрь

лекция

электротехника и электронная техника

мультимедиа комплекс

1) 9.1-9.3,10.1-10.2

11

Автоматическое регулирование основных параметров технологических процессов.

Автоматическое регулирование температуры. Схемы включения регуляторов температуры.

Контрольная работа(оперативный контроль)

1

1

а ноябрь

комбинированный

электротехника и электронная техника

мультимедиа комплекс,

лабораторный стенд

1)  11.1-11.2,

12

Автоматическое регулирование давления. Схемы включения регуляторов давления.

2

ноябрь

практическое занятие

электротехника и электронная техника

мультимедиа комплекс

12.1-12.4,

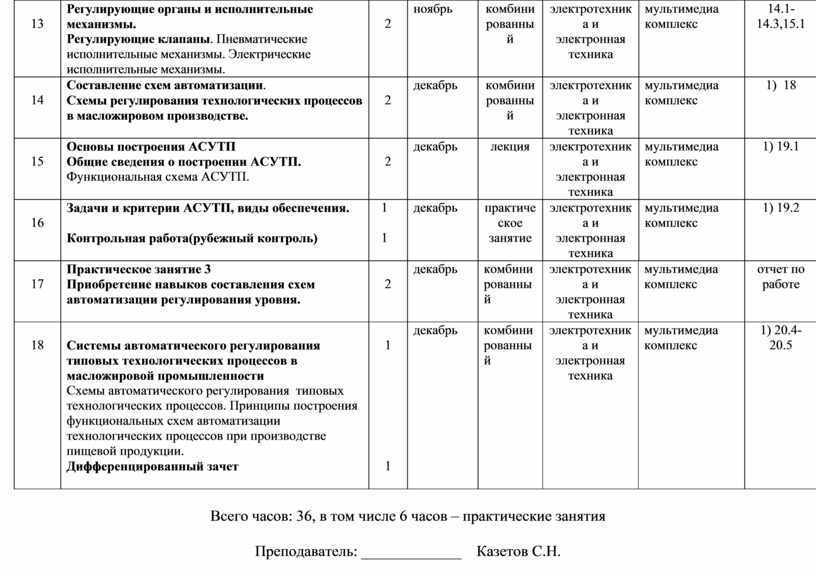

13

Регулирующие органы и исполнительные механизмы.

Регулирующие клапаны. Пневматические исполнительные механизмы. Электрические исполнительные механизмы.

2

ноябрь

комбинированный

электротехника и электронная техника

мультимедиа комплекс

14.1-14.3,15.1

14

Составление схем автоматизации.

Схемы регулирования технологических процессов в масложировом производстве.

2

декабрь

комбинированный

электротехника и электронная техника

мультимедиа комплекс

1)  18

15

Основы построения АСУТП

Общие сведения о построении АСУТП. Функциональная схема АСУТП.

2

декабрь

лекция

электротехника и электронная техника

мультимедиа комплекс

1) 19.1

16

Задачи и критерии АСУТП, виды обеспечения.

Контрольная работа(рубежный контроль)

  1

  1

декабрь

практическое занятие

электротехника и электронная техника

мультимедиа комплекс

1) 19.2

17

Практическое занятие 3

Приобретение навыков составления схем автоматизации регулирования уровня.

2

декабрь

комбинированный

электротехника и электронная техника

мультимедиа комплекс

отчет по работе

18

Системы автоматического регулирования типовых технологических процессов в масложировой промышленности

Схемы автоматического регулирования  типовых технологических процессов. Принципы построения функциональных схем автоматизации технологических процессов при производстве пищевой продукции.

Дифференцированный зачет

1

1

декабрь

комбинированный

электротехника и электронная техника

мультимедиа комплекс

1) 20.4-20.5

№

консультации

Тема

часов

сроки

1

Средства измерения температуры

2

1 семестр

2

Средства  измерения давления.

2

1 семестр

3

Автоматическое регулирование, его объекты, их свойства.

2

1 семестр

4

Регулирующие клапаны.  Пневматические исполнительные механизмы. Электрические исполнительные механизмы.

2

1 семестр

5

Схемы автоматического регулирования  типовых технологических процессов.

2

1 семестр

6

Основы построения АСУТП

2

1 семестр

Итого:

12
