Карточка-задание № 13 по СТОЛЯРНОМУ ДЕЛУ для оценки освоения МДК с эталонами ответов
Карточки-задания с эталоном ответов предназначены для организации самостоятельной работы, текущей и промежуточной аттестаций обучающихся по столярному делу. Их содержание охватывает все основные вопросы столярных операций, инструментов и приспособлений. Использование этих карточек помогает индивидуализировать процесс профессионального обучения и облегчает проверку усвоения знаний учебного материала обучающимися. Разнообразие задач и вопросов, включённых в карточки, позволяет, учитывая особенности и интересы обучающихся, предлагать им личностно ориентированные задания. Карточки-задания содержат вопросы: 1 - на определение вида столярного или плотничного соединения по рисунку; - перечисление инструментов и приспособлений, применяемых для выполнения этого соединения; - перечисление требований безопасности труда при его выполнении. 2 - на составление технологической последовательности столярной операции. 3 - на определение размера элемента шипового соединения и изображение соединения в виде схемы-эскиза. Также присутствуют критерии оценки усвоения знаний, сформированности умений и перечень рекомендуемых учебных изданий и интернет-ресурсов.
13.docx

Карточка-задание № 13 по СТОЛЯРНОМУ ДЕЛУ для оценки освоения МДК с эталонами ответов

Карточка-задание № 13

1. Дано соединение:

а) определить название соединения:

б) перечислить инструмент необходимый для его изготовления.

в) назвать правила безопасной работы с клеями.

2. Описать особенности соединений деревянных деталей на гвоздях.

3. Определить толщину шипа углового соединения на двойной шип. Толщина бруска   = 60 мм. Нарисуйте схему.









……………………………………………………………………………………………………………………………………………………………………………………………………………….









Критерии оценки усвоения знаний и сформированности умений:



- правильность определения названия соединения – 3 балла,

- правильность выбора ручного столярного инструмента – 2 балла,

- полнота описания требований правил техники безопасности – 2 балла,

- правильность составления технологической последовательности соединений (или описание особенностей соединений) – 2 балла,

- точность расчёта по заданию и (или) правильность изображения схемы соединения – 3 балла.



  10-8 – баллов оценка «5»,

  7-6 – баллов оценка «4»,

  5-4 – балла оценка «3»,

  менее 4 баллов оценка «2».





















Эталоны ответов (образцы выполнения заданий) оценки освоения МДК





Задание 13:



Текст задания:

1. . Дано соединение:

а) определить название соединения:



ЭТАЛОН: Дано шиповое угловое серединное соединение на шип одинарный несквозной в паз УС-2:



б) перечислить инструмент необходимый для его изготовления.



ЭТАЛОН: штангенциркуль, линейка, угольник, карандаш, ножовка по дереву, рубанок, набор стамесок, киянка, наждачная бумага, клеевая кисть.



в) назвать правила безопасной работы с клеями.



ЭТАЛОН: Правила безопасной работы с клеями.

Приготавливать клей можно только с разрешения учителя. Перед производством работ по склеиванию деталей, подготовьте рабочее место. Во избежание возгорания, не работайте синтетическими клеями вблизи разогретых предметов (плитка, выжигатель и т. д.). Используйте синтетические клеи (компонентные) только с разрешения учителя. Не склеивайте синтетическими клеями детали, соприкасающиеся с продуктами питания. Не подносите рабочие растворы клеев близко к лицу, не нюхайте клеи. По окончании работ по склеиванию хорошо вымойте руки с мылом, а также инструменты для нанесения клея. Проветрите рабочее помещение.



2. Описать особенности соединений деревянных деталей на гвоздях.



ЭТАЛОН: Особенности соединений деревянных деталей на гвоздях:

Соединения на гвоздях (ГОСТ 4028 — 63) применяют в деревянных конструкциях — балках, панелях, перегородках, щитах, фермах. В гвоздевых соединениях конструкций, изготовленных из древесины твёрдых лиственных пород, гвозди диаметром более 6 мм нужно забивать в предварительно просверленные отверстия диаметром, равным 0,9 диаметра гвоздя.

Длина отверстия должна составлять не менее 0,6 длины гвоздя.

Гвозди диаметром 2…2,5 мм, применяемые в конструкциях из древесины лиственницы, забивают вблизи кромок и торцов элементов (на расстоянии 40 мм) в предварительно просверленные отверстия.

Гвозди диаметром до 3,5 мм забивают на расстоянии от кромки и торца элемента более 40 мм без просверливания отверстий, а диаметром более 3,5 мм — в заранее просверленные отверстия.

Глубина просверленных отверстий должна быть равна длине гвоздя, а диаметр — 0,9 диаметра гвоздя.

В соединениях элементов из досок хвойных (кроме лиственницы) и мягких лиственных пород гвозди независимо от диаметра забивают без предварительного рассверливания гнёзд.

Расстояния между осями гвоздей (вдоль волокон) для сколачивания деревянных элементов (досок) должны быть следующими: S1 = 15d — при толщине пробиваемого элемента с ≥ 10d и S1 = 25d — при толщине пробиваемого элемента с = 4d (d — диаметр гвоздя).

Расстояние S1 для элементов, не пробиваемых насквозь гвоздями, независимо от толщины берётся равным 15 диаметрам или более (S1 ≥ 15d). Расстояние вдоль волокон от гвоздя до торца должно быть не менее S1 = 15d.



Схема расстановки гвоздей



Расстояние между осями гвоздей поперёк волокон древесины при забивании гвоздей по прямой составляет S2 = 4d, а при забивании в шахматном порядке или по косой под углом α ≤ 45° расстояние между продольными рядами может быть уменьшено до 3d. Расстояние S3 от продольной кромки элемента до крайнего гвоздя должно быть не менее 4d.

Забивают гвозди в несущих конструкциях по шаблону, кондуктору. В конструкциях, где гвозди работают на выдёргивание, длина защемлённой части гвоздя должна быть не менее двух толщин пробиваемого деревянного элемента и не менее 10 диаметров гвоздя.

В гвоздевых соединениях при встречном забивании гвозди не должны пробивать насквозь все доски (пакет). При сквозном забивании концы гвоздей загибают поперёк волокон (с натяжением).

Допускаемое отклонение в расстоянии между центрами гвоздей с той стороны, с которой их забивают, составляет ± 2 мм. Забивать гвозди надо в здоровую часть древесины минуя сучки и трещины. Если при забивании гвоздь изогнулся, его нужно выдернуть и заменить новым.

Забивать гвозди в сырую и мёрзлую древесину не следует, так как гвозди коррозируют (ржавеют), что снижает прочность соединения. Для забивания и выдёргивания гвоздей используют плотничный молоток, для выдёргивания гвоздей, кроме того, клещи.

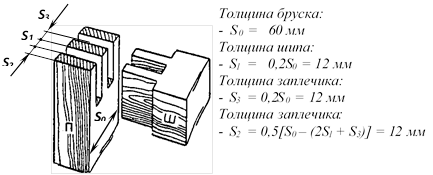

3. Определить толщину шипа углового соединения на двойной шип. Толщина

бруска   =  60 мм. Нарисуйте схему.



ЭТАЛОН:

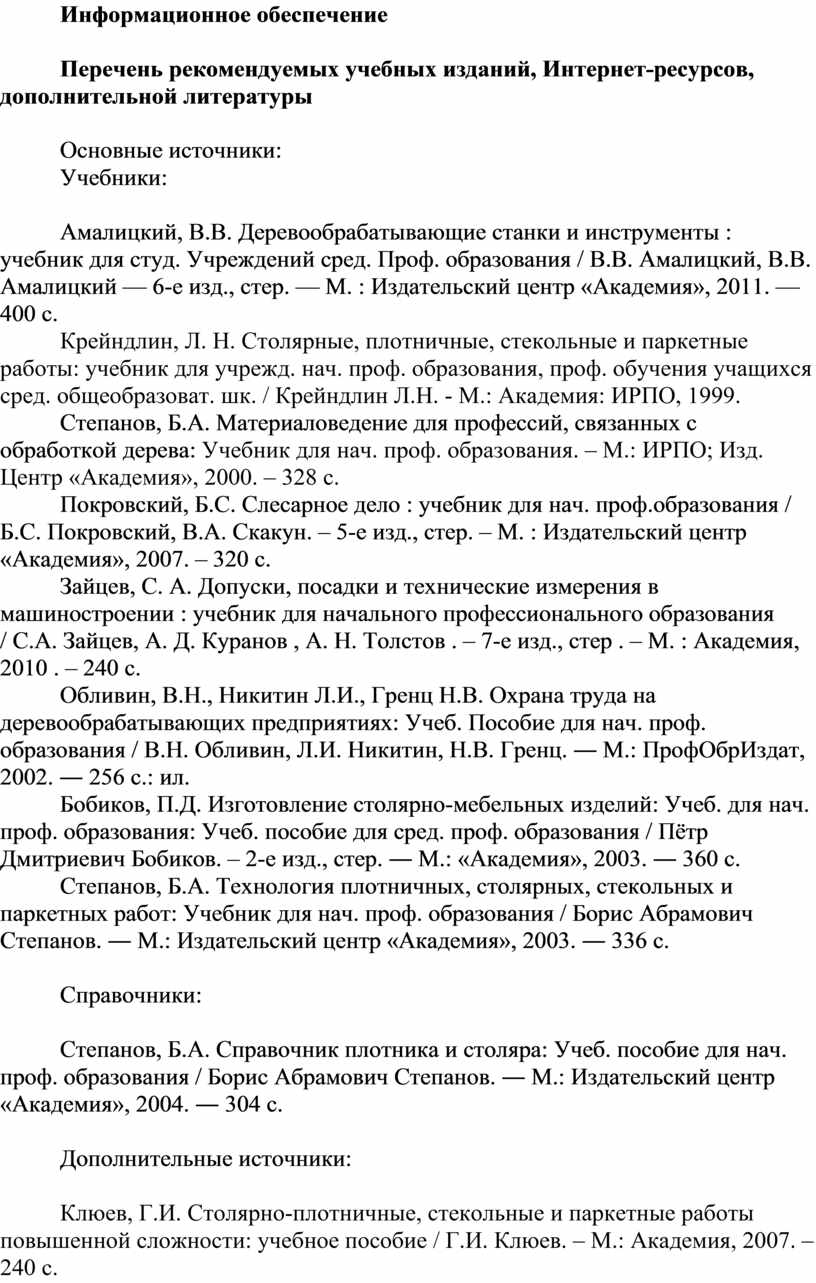

Информационное обеспечение



Перечень рекомендуемых учебных изданий, Интернет-ресурсов, дополнительной литературы



Основные источники:

Учебники:



Амалицкий, В.В. Деревообрабатывающие станки и инструменты : учебник для студ. Учреждений сред. Проф. образования / В.В. Амалицкий, В.В. Амалицкий — 6-е изд., стер. — М. : Издательский центр «Академия», 2011. — 400 с.

Крейндлин, Л. Н. Столярные, плотничные, стекольные и паркетные работы: учебник для учрежд. нач. проф. образования, проф. обучения учащихся сред. общеобразоват. шк. / Крейндлин Л.Н. - М.: Академия: ИРПО, 1999.

Степанов, Б.А. Материаловедение для профессий, связанных с обработкой дерева: Учебник для нач. проф. образования. – М.: ИРПО; Изд. Центр «Академия», 2000. – 328 с.

Покровский, Б.С. Слесарное дело : учебник для нач. проф.образования / Б.С. Покровский, В.А. Скакун. – 5-е изд., стер. – М. : Издательский центр «Академия», 2007. – 320 с.

Зайцев, С. А. Допуски, посадки и технические измерения в машиностроении : учебник для начального профессионального образования / С.А. Зайцев, А. Д. Куранов , А. Н. Толстов . – 7-е изд., стер . – М. : Академия, 2010 . – 240 с.

Обливин, В.Н., Никитин Л.И., Гренц Н.В. Охрана труда на деревообрабатывающих предприятиях: Учеб. Пособие для нач. проф. образования / В.Н. Обливин, Л.И. Никитин, Н.В. Гренц. ― М.: ПрофОбрИздат, 2002. ― 256 с.: ил.

Бобиков, П.Д. Изготовление столярно-мебельных изделий: Учеб. для нач. проф. образования: Учеб. пособие для сред. проф. образования / Пётр Дмитриевич Бобиков. – 2-е изд., стер. ― М.: «Академия», 2003. ― 360 с.

Степанов, Б.А. Технология плотничных, столярных, стекольных и паркетных работ: Учебник для нач. проф. образования / Борис Абрамович Степанов. ― М.: Издательский центр «Академия», 2003. ― 336 с.



Справочники:



Степанов, Б.А. Справочник плотника и столяра: Учеб. пособие для нач. проф. образования / Борис Абрамович Степанов. ― М.: Издательский центр «Академия», 2004. ― 304 с.



Дополнительные источники:



Клюев, Г.И. Столярно-плотничные, стекольные и паркетные работы повышенной сложности: учебное пособие / Г.И. Клюев. – М.: Академия, 2007. – 240 с.

Григорьев, М.А. Мастер-столяр (Практическое пособие для столяра-любителя) / М.А. Григорьев. ― М.: «Цитадель», 1999. ― 463 с.

Крейндлин, Л.Н. Плотничные работы: Учеб. для ПТУ / Л.Н. Крейндлин – Издательство: М.: «Высшая школа», 1972. ― 296 с.

Буйвидович, Ф.В. Технология столярно-плотничных и паркетных работ:  Учеб. пособие. / Ф.В. Буйвидович. ― Мн.: «Высшая школа», 2000. ― 469 с.

Гурвич, А.О. Столярные работы: Учебник для профессионально-технических училищ. / А.О. Гурвич — 5-е изд., перераб. и доп. — М.: Высшая школа, 1964. — 610 с.

Савченко, В.Ф. Материалы для облицовывания и отделки столярно-мебельных изделий: Учеб. для ПТУ / В.Ф. Савченко – 3-е изд., стереотип. ― М.: Издательский центр «Академия», 1999. ― 127 с.: ил.

Клюев, Г.И. Технология столярно-плотничных и паркетных работ: Рабочая тетрадь: учебное пособие / Г.И. Клюев – 4-е изд., стер. – М.: Академия, 2011. – 96 с.



Учебно-наглядные пособия:



Клюев, Г.И. Столярно-плотничные и паркетные работы (Плакаты - формат А1).  ― М.: «Академия», 2003. ― 30 с.

Клюев, Г.И. Столярно-плотничные и паркетные работы (Альбом - формат А3). ― М.: «Академия», 2003. ― 30 с.



Электронные учебные пособия:



Видеоуроки. Столярная мастерская дедушки Володи. Видеоканал Владимира Жиленко. URL: https://www.youtube.com/channel/UCYRBgSMNiC8BeOMxB9lzlpg

Видеоуроки. Древо. Искусство точения. Видеоканал Василия Рожкова. URL:  https://www.youtube.com/channel/UCkHWQP5_wl0_mE_0l_XcvAA

Видеоуроки. Древо. Искусство токарного ремесла. Видеоканал Василия Рожкова. URL: https://www.youtube.com/channel/UCRTbH9_vlPSmLu9L-ZVG6EA

Видеоуроки. Труды Мастеров. Видеоканал Олега Колесниченко. URL: https://www.youtube.com/channel/UCzZB2ZLEtu3zRaekjKXc7Pg/featured

Видеоуроки. Видеоканал Володимира Евдокимова. URL: https://www.youtube.com/channel/UCSDylM1i5mnPHKtfuO0Jjvg

Видеоуроки. Любишь ли ты инструмент как люблю его я? Видеоканал Володимира Евдокимова. URL: https://www.youtube.com/channel/UC9q17S1Rc5Z8dAnnze_t5Pg

Видеоуроки. Sanderelo. Видеоканал Александра Зигфрида. URL: https://www.youtube.com/channel/UCrHIOi0yPH3JKFEbczTexOw

 Видеоуроки. Borsch TV. Видеоканал Анастасии Герасимовой. URL: https://www.youtube.com/channel/UCufxNBt19kZ80wgTNovzWqg

Видеоуроки. Столярные Мастера. URL: https://www.youtube.com/channel/UCDMVgQxacboGUr5rHGkpytg/featured

Видеоуроки. Столярка. Видеоканал Юрия Бажана. URL: https://www.youtube.com/user/kyre5252

Видеоуроки. Мастерская AlekseyL. Видеоканал Алексея Леонтьева. URL: https://www.youtube.com/watch?v=HvtiYjReW7g

Видеоуроки. ОКБ им. Папы Карло. Видеоблог Максима Козлова. URL: https://www.youtube.com/channel/UC02-8twxpXD2KPVSR5lmEFQ

Лекции по деревообрабатывающим машинам. URL: https://studopedia.ru/3_44237_ponyatie-o-rabochih-protsessah-mashin.html

Книги по строительству и ремонту. URL: http://www.bibliotekar.ru/index.htm // Столярное дело. URL: http://www.bibliotekar.ru/spravochnik-21/index.htm
