Карточка-задание № 21

1. Дано соединение:

а) определить название соединения;

б) перечислить инструмент необходимый для его изготовления.

в) назвать правила техники безопасности при работе электрорубанком.

2. Составить технологическую последовательность углового соединения деревянных деталей на «ус».

3. Определить основные размеры углового соединения на одинарный шип. Толщина бруска = 15 мм. Нарисуйте схему.









……………………………………………………………………………………………………………………………………………………………………………………………………………….









Критерии оценки усвоения знаний и сформированности умений:



- правильность определения названия соединения – 3 балла,

- правильность выбора ручного столярного инструмента – 2 балла,

- полнота описания требований правил техники безопасности – 2 балла,

- правильность составления технологической последовательности соединений (или описание особенностей соединений) – 2 балла,

- точность расчёта по заданию и (или) правильность изображения схемы соединения – 3 балла.



  10-8 – баллов оценка «5»,

  7-6 – баллов оценка «4»,

  5-4 – балла оценка «3»,

  менее 4 баллов оценка «2».















Эталоны ответов (образцы выполнения заданий) оценки освоения МДК





Задание 21:



Текст задания:

1. Дано соединение:

а) определить название соединения:

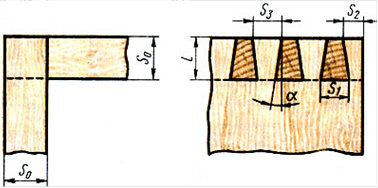

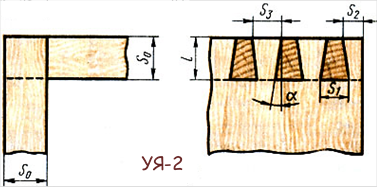

ЭТАЛОН: Дано шиповое угловое ящичное соединение на шип, открытый «ласточкин хвост» УЯ-2:

б) перечислить инструмент необходимый для его изготовления.

ЭТАЛОН: штангенциркуль, линейка, угольник, карандаш, ножовка по дереву, рубанок, набор стамесок, киянка, наждачная бумага, клеевая кисть.

в) назвать правила техники безопасности при работе электрорубанком.

ЭТАЛОН: Правила безопасности при работе электрорубанком.

Работать электрически инструментами можно только с разрешения учителя. К работе ручными электроинструментами допускается учащийся, хорошо освоивший приёмы работы и правила техники безопасности этим инструментом. Перед началом работ необходимо привести в порядок рабочую одежду, надеть защитные очки. Внешним осмотром оценить исправность инструмента: шнур, вилка, кнопка пуска электропитания не должны иметь повреждений, приводной ремень должен быть без трещин, вращение ножевого барабана должно быть плавным, защитный кожух исправным и надёжно закреплённым. Ножи должны выступать за пределы вала на оптимальную величину. Приступая к работе проверить рубанок на холостом ходу, убедиться в отсутствии посторонних шумов и запахов, вибраций. Перед началом работы убедитесь, что в обрабатываемой заготовке нет инородных предметов в виде гвоздей, шурупов и т. д. В процессе работы, строго соблюдайте приёмы работы электрическим рубанком, не отвлекайтесь и не разговаривайте. Переносить рубанок, можно только отключив его от электросети, при полной остановке ножевого вала, только в опущенных руках. По окончанию работ отключить рубанок от сети, дождаться полной остановки ножевого вала, очистить инструмент при помощи щётки – смётки и убрать на хранение в специально отведённое для этого место.



2. Составить технологическую последовательность углового соединения деревянных деталей на «ус».

ЭТАЛОН: Технологический процесс углового соединения деревянных деталей на «ус»:

1. Разметьте длину деталей, имея в виду, что ее следует отмерять по длинной стороне, так как скос уменьшит длину внутри угла.

2. Определившись с длиной, разметьте линию под 45° — на кромке или на пласти в зависимости от того, где будет резаться скос.

3. Комбинированным угольником перенесите разметку на все стороны детали.

4. При ручной резке используйте стусло и ножовку с обушком или ручную торцовочную пилу. Плотно прижмите деталь к задней стороне стусла — если она сдвинется, то скос получится неровным, а соединение плохо пригнанным. Если пилите просто от руки, следите за процессом, чтобы не отклоняться от линий разметки на всех сторонах детали. Торцовочная электропила, если она у вас есть, сделает очень аккуратный скос.

5. Приложите две детали друг к другу и проверьте пригонку. Подправить ее можно, подстрогав рубанком поверхность скоса. Прочно зафиксируйте деталь и работайте острым рубанком, выставив малый вылет ножа.

6. Соединение следует сбить гвоздями через обе детали. Для этого сначала положите детали на пласть и вбейте в наружную сторону скоса гвозди так, чтобы их кончики чуть показались из скосов.

Наживите гвозди в обеих деталях, так чтобы кончики чуть вышли из поверхности скоса.

7. Нанесите клей и плотно сожмите соединение так. чтобы одна деталь чуть выступала — перекрывала другую. Сначала забейте гвозди в выступающей детали. Под ударами молотка при забивании гвоздей деталь чуть сдвинется. Поверхности должны выровняться. Прибейте вторую сторону соединения и утопите шляпки гвоздей. Проверьте прямоугольность.

Сначала забейте гвозди в выступающую деталь, и воздействие молотка сдвинет соединение в нужное положение.

8. Если из-за неровностей исполнения получился маленький зазор, прогладьте соединение с обеих сторон круглым стержнем отвёртки. Это подвинет волокна, которые и закроют зазор. Если щель слишком велика, то либо придётся переделать соединение, либо заделать зазор шпаклёвкой.

9. Для усиления углового соединения на ус можно вклеить внутрь угла деревянный брусок, если его не будет видно. Если важен внешний вид, то соединение можно сделать на вставной шип или закрепить его шпонками из шпона. Внутри плоских соединений можно использовать нагели или ламели (стандартные плоские вставные шипы).

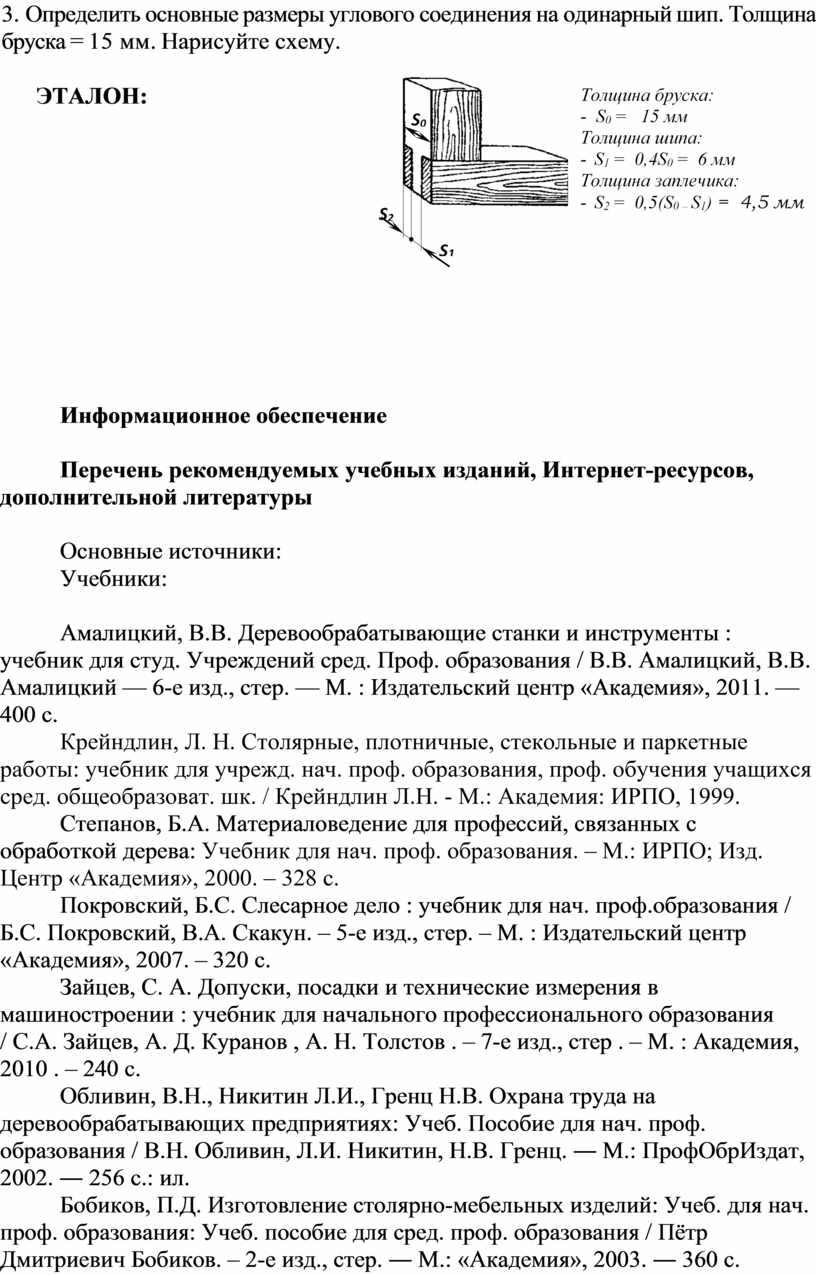

3. Определить основные размеры углового соединения на одинарный шип. Толщина бруска = 15 мм. Нарисуйте схему.



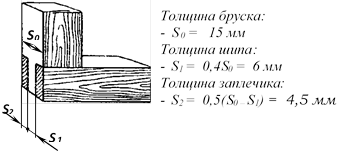

ЭТАЛОН:
