Карточка-задание № 5 по СТОЛЯРНОМУ ДЕЛУ для оценки освоения МДК с эталонами ответов
Карточки-задания с эталоном ответов предназначены для организации самостоятельной работы, текущей и промежуточной аттестаций обучающихся по столярному делу. Их содержание охватывает все основные вопросы столярных операций, инструментов и приспособлений. Использование этих карточек помогает индивидуализировать процесс профессионального обучения и облегчает проверку усвоения знаний учебного материала обучающимися. Разнообразие задач и вопросов, включённых в карточки, позволяет, учитывая особенности и интересы обучающихся, предлагать им личностно ориентированные задания. Карточки-задания содержат вопросы: 1 - на определение вида столярного или плотничного соединения по рисунку; - перечисление инструментов и приспособлений, применяемых для выполнения этого соединения; - перечисление требований безопасности труда при его выполнении. 2 - на составление технологической последовательности столярной операции. 3 - на определение размера элемента шипового соединения и изображение соединения в виде схемы-эскиза. Также присутствуют критерии оценки усвоения знаний, сформированности умений и перечень рекомендуемых учебных изданий и интернет-ресурсов.
5.docx

Карточка-задание № 5 по СТОЛЯРНОМУ ДЕЛУ для оценки освоения МДК с эталонами ответов

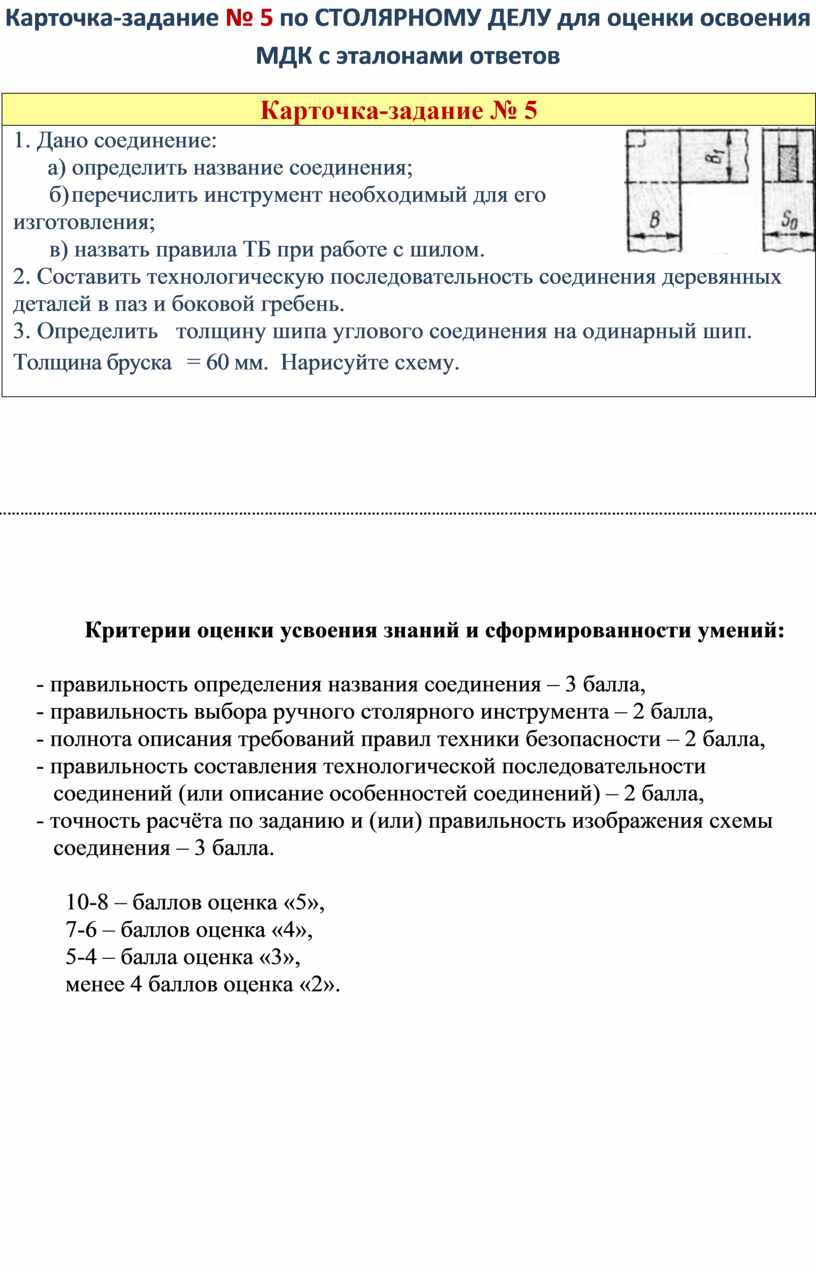

Карточка-задание № 5

1. Дано соединение:

а) определить название соединения;

б) перечислить инструмент необходимый для его изготовления;

в) назвать правила ТБ при работе с шилом.

2. Составить технологическую последовательность соединения деревянных деталей в паз и боковой гребень.

3. Определить   толщину шипа углового соединения на одинарный шип. Толщина бруска   = 60 мм.  Нарисуйте схему.









……………………………………………………………………………………………………………………………………………………………………………………………………………….









Критерии оценки усвоения знаний и сформированности умений:



- правильность определения названия соединения – 3 балла,

- правильность выбора ручного столярного инструмента – 2 балла,

- полнота описания требований правил техники безопасности – 2 балла,

- правильность составления технологической последовательности соединений (или описание особенностей соединений) – 2 балла,

- точность расчёта по заданию и (или) правильность изображения схемы соединения – 3 балла.



  10-8 – баллов оценка «5»,

  7-6 – баллов оценка «4»,

  5-4 – балла оценка «3»,

  менее 4 баллов оценка «2».

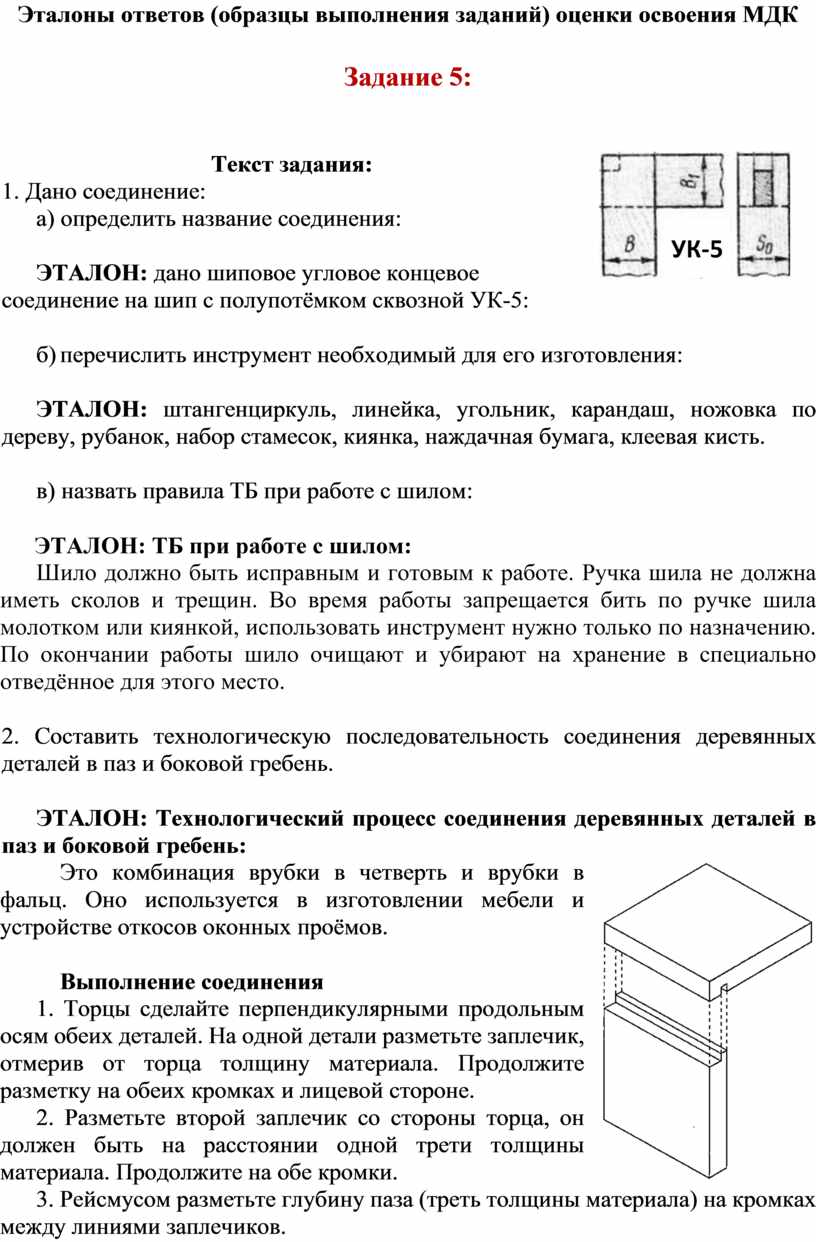

Эталоны ответов (образцы выполнения заданий) оценки освоения МДК





Задание 5:





Текст задания:

1. Дано соединение:

а) определить название соединения:



ЭТАЛОН: дано шиповое угловое концевое соединение на шип с полупотёмком сквозной УК-5:



б) перечислить инструмент необходимый для его изготовления:



ЭТАЛОН: штангенциркуль, линейка, угольник, карандаш, ножовка по дереву, рубанок, набор стамесок, киянка, наждачная бумага, клеевая кисть.



в) назвать правила ТБ при работе с шилом:



ЭТАЛОН: ТБ при работе с шилом:

Шило должно быть исправным и готовым к работе. Ручка шила не должна иметь сколов и трещин. Во время работы запрещается бить по ручке шила молотком или киянкой, использовать инструмент нужно только по назначению. По окончании работы шило очищают и убирают на хранение в специально отведённое для этого место.



2. Составить технологическую последовательность соединения деревянных деталей в паз и боковой гребень.



ЭТАЛОН: Технологический процесс соединения деревянных деталей в паз и боковой гребень:

Это комбинация врубки в четверть и врубки в фальц. Оно используется в изготовлении мебели и устройстве откосов оконных проёмов.



Выполнение соединения

1. Торцы сделайте перпендикулярными продольным осям обеих деталей. На одной детали разметьте заплечик, отмерив от торца толщину материала. Продолжите разметку на обеих кромках и лицевой стороне.

2. Разметьте второй заплечик со стороны торца, он должен быть на расстоянии одной трети толщины материала. Продолжите на обе кромки.

3. Рейсмусом разметьте глубину паза (треть толщины материала) на кромках между линиями заплечиков.

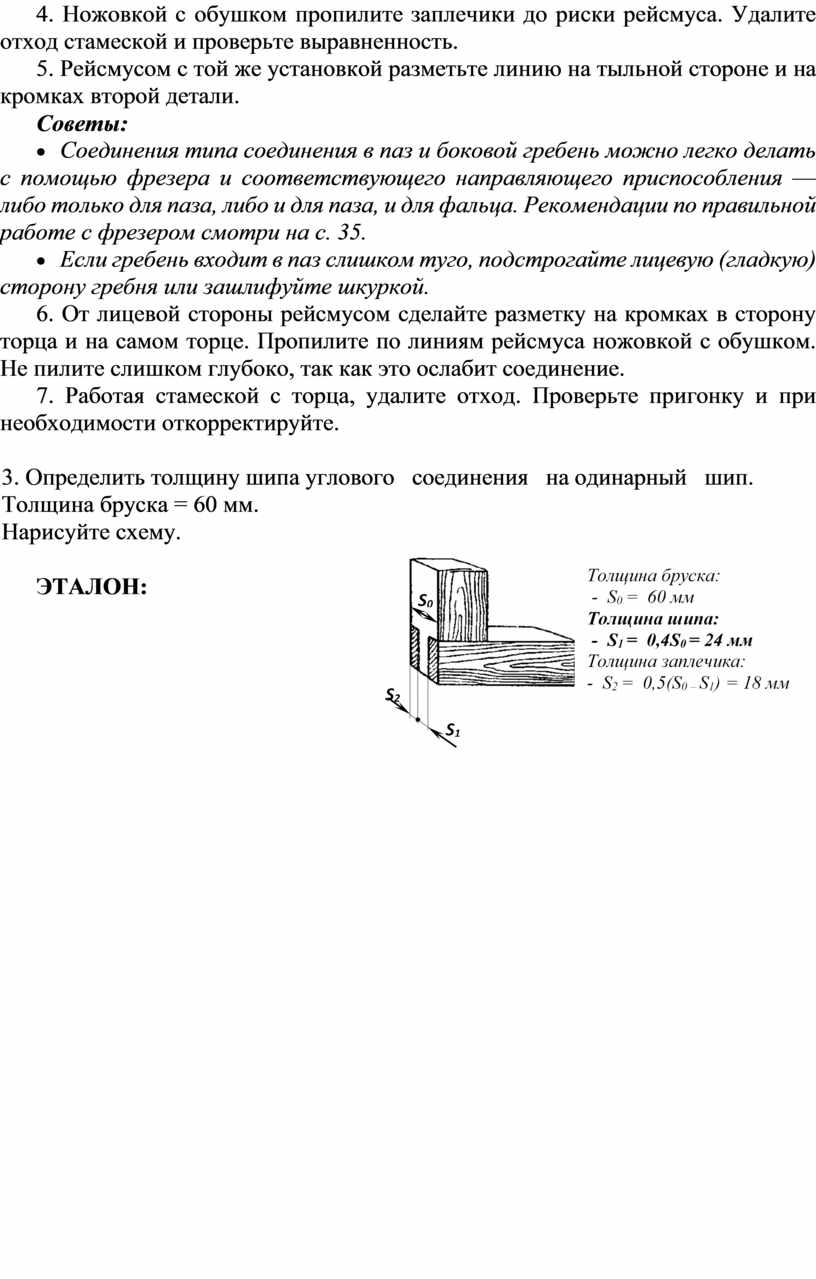

4. Ножовкой с обушком пропилите заплечики до риски рейсмуса. Удалите отход стамеской и проверьте выравненность.

5. Рейсмусом с той же установкой разметьте линию на тыльной стороне и на кромках второй детали.

Советы:

·      Соединения типа соединения в паз и боковой гребень можно легко делать с помощью фрезера и соответствующего направляющего приспособления либо только для паза, либо и для паза, и для фальца. Рекомендации по правильной работе с фрезером смотри на с. 35.

·      Если гребень входит в паз слишком туго, подстрогайте лицевую (гладкую) сторону гребня или зашлифуйте шкуркой.

6. От лицевой стороны рейсмусом сделайте разметку на кромках в сторону торца и на самом торце. Пропилите по линиям рейсмуса ножовкой с обушком. Не пилите слишком глубоко, так как это ослабит соединение.

7. Работая стамеской с торца, удалите отход. Проверьте пригонку и при необходимости откорректируйте.

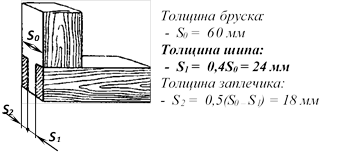

3. Определить толщину шипа углового   соединения   на одинарный   шип.

Толщина бруска = 60 мм.

Нарисуйте схему.



ЭТАЛОН:













































Информационное обеспечение



Перечень рекомендуемых учебных изданий, Интернет-ресурсов, дополнительной литературы



Основные источники:

Учебники:



Амалицкий, В.В. Деревообрабатывающие станки и инструменты : учебник для студ. Учреждений сред. Проф. образования / В.В. Амалицкий, В.В. Амалицкий — 6-е изд., стер. — М. : Издательский центр «Академия», 2011. — 400 с.

Крейндлин, Л. Н. Столярные, плотничные, стекольные и паркетные работы: учебник для учрежд. нач. проф. образования, проф. обучения учащихся сред. общеобразоват. шк. / Крейндлин Л.Н. - М.: Академия: ИРПО, 1999.

Степанов, Б.А. Материаловедение для профессий, связанных с обработкой дерева: Учебник для нач. проф. образования. – М.: ИРПО; Изд. Центр «Академия», 2000. – 328 с.

Покровский, Б.С. Слесарное дело : учебник для нач. проф.образования / Б.С. Покровский, В.А. Скакун. – 5-е изд., стер. – М. : Издательский центр «Академия», 2007. – 320 с.

Зайцев, С. А. Допуски, посадки и технические измерения в машиностроении : учебник для начального профессионального образования / С.А. Зайцев, А. Д. Куранов , А. Н. Толстов . – 7-е изд., стер . – М. : Академия, 2010 . – 240 с.

Обливин, В.Н., Никитин Л.И., Гренц Н.В. Охрана труда на деревообрабатывающих предприятиях: Учеб. Пособие для нач. проф. образования / В.Н. Обливин, Л.И. Никитин, Н.В. Гренц. ― М.: ПрофОбрИздат, 2002. ― 256 с.: ил.

Бобиков, П.Д. Изготовление столярно-мебельных изделий: Учеб. для нач. проф. образования: Учеб. пособие для сред. проф. образования / Пётр Дмитриевич Бобиков. – 2-е изд., стер. ― М.: «Академия», 2003. ― 360 с.

Степанов, Б.А. Технология плотничных, столярных, стекольных и паркетных работ: Учебник для нач. проф. образования / Борис Абрамович Степанов. ― М.: Издательский центр «Академия», 2003. ― 336 с.



Справочники:



Степанов, Б.А. Справочник плотника и столяра: Учеб. пособие для нач. проф. образования / Борис Абрамович Степанов. ― М.: Издательский центр «Академия», 2004. ― 304 с.



Дополнительные источники:



Клюев, Г.И. Столярно-плотничные, стекольные и паркетные работы повышенной сложности: учебное пособие / Г.И. Клюев. – М.: Академия, 2007. – 240 с.

Григорьев, М.А. Мастер-столяр (Практическое пособие для столяра-любителя) / М.А. Григорьев. ― М.: «Цитадель», 1999. ― 463 с.

Крейндлин, Л.Н. Плотничные работы: Учеб. для ПТУ / Л.Н. Крейндлин – Издательство: М.: «Высшая школа», 1972. ― 296 с.

Буйвидович, Ф.В. Технология столярно-плотничных и паркетных работ:  Учеб. пособие. / Ф.В. Буйвидович. ― Мн.: «Высшая школа», 2000. ― 469 с.

Гурвич, А.О. Столярные работы: Учебник для профессионально-технических училищ. / А.О. Гурвич — 5-е изд., перераб. и доп. — М.: Высшая школа, 1964. — 610 с.

Савченко, В.Ф. Материалы для облицовывания и отделки столярно-мебельных изделий: Учеб. для ПТУ / В.Ф. Савченко – 3-е изд., стереотип. ― М.: Издательский центр «Академия», 1999. ― 127 с.: ил.

Клюев, Г.И. Технология столярно-плотничных и паркетных работ: Рабочая тетрадь: учебное пособие / Г.И. Клюев – 4-е изд., стер. – М.: Академия, 2011. – 96 с.



Учебно-наглядные пособия:



Клюев, Г.И. Столярно-плотничные и паркетные работы (Плакаты - формат А1).  ― М.: «Академия», 2003. ― 30 с.

Клюев, Г.И. Столярно-плотничные и паркетные работы (Альбом - формат А3). ― М.: «Академия», 2003. ― 30 с.



Электронные учебные пособия:



Видеоуроки. Столярная мастерская дедушки Володи. Видеоканал Владимира Жиленко. URL: https://www.youtube.com/channel/UCYRBgSMNiC8BeOMxB9lzlpg

Видеоуроки. Древо. Искусство точения. Видеоканал Василия Рожкова. URL:  https://www.youtube.com/channel/UCkHWQP5_wl0_mE_0l_XcvAA

Видеоуроки. Древо. Искусство токарного ремесла. Видеоканал Василия Рожкова. URL: https://www.youtube.com/channel/UCRTbH9_vlPSmLu9L-ZVG6EA

Видеоуроки. Труды Мастеров. Видеоканал Олега Колесниченко. URL: https://www.youtube.com/channel/UCzZB2ZLEtu3zRaekjKXc7Pg/featured

Видеоуроки. Видеоканал Володимира Евдокимова. URL: https://www.youtube.com/channel/UCSDylM1i5mnPHKtfuO0Jjvg

Видеоуроки. Любишь ли ты инструмент как люблю его я? Видеоканал Володимира Евдокимова. URL: https://www.youtube.com/channel/UC9q17S1Rc5Z8dAnnze_t5Pg

Видеоуроки. Sanderelo. Видеоканал Александра Зигфрида. URL: https://www.youtube.com/channel/UCrHIOi0yPH3JKFEbczTexOw

 Видеоуроки. Borsch TV. Видеоканал Анастасии Герасимовой. URL: https://www.youtube.com/channel/UCufxNBt19kZ80wgTNovzWqg

Видеоуроки. Столярные Мастера. URL: https://www.youtube.com/channel/UCDMVgQxacboGUr5rHGkpytg/featured

Видеоуроки. Столярка. Видеоканал Юрия Бажана. URL: https://www.youtube.com/user/kyre5252

Видеоуроки. Мастерская AlekseyL. Видеоканал Алексея Леонтьева. URL: https://www.youtube.com/watch?v=HvtiYjReW7g

Видеоуроки. ОКБ им. Папы Карло. Видеоблог Максима Козлова. URL: https://www.youtube.com/channel/UC02-8twxpXD2KPVSR5lmEFQ

Лекции по деревообрабатывающим машинам. URL: https://studopedia.ru/3_44237_ponyatie-o-rabochih-protsessah-mashin.html

Книги по строительству и ремонту. URL: http://www.bibliotekar.ru/index.htm // Столярное дело. URL: http://www.bibliotekar.ru/spravochnik-21/index.htm
