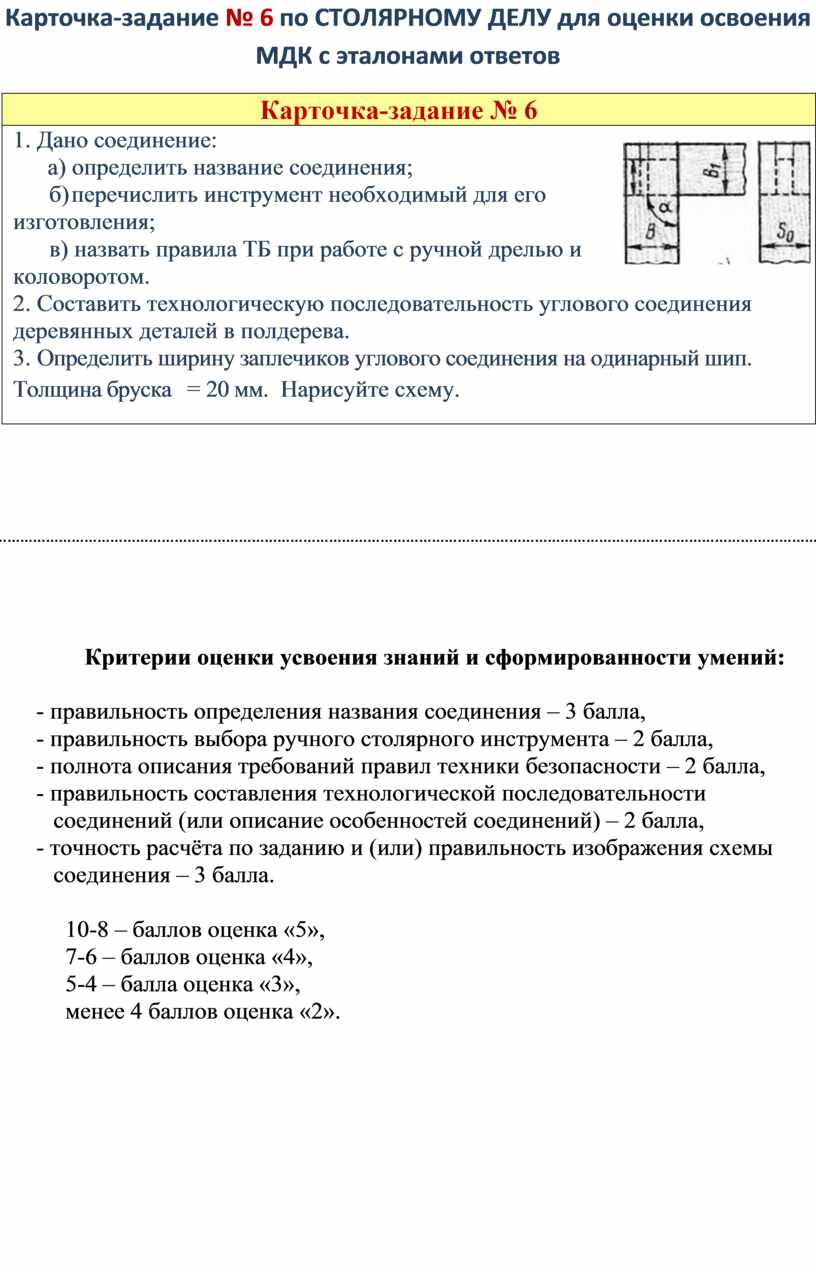

Карточка-задание № 6 по СТОЛЯРНОМУ ДЕЛУ для оценки освоения МДК с эталонами ответов

Карточка-задание № 6 по СТОЛЯРНОМУ ДЕЛУ для оценки освоения МДК с эталонами ответов

……………………………………………………………………………………………………………………………………………………………………………………………………………….

Критерии оценки усвоения знаний и сформированности умений:

- правильность определения названия соединения – 3 балла,

- правильность выбора ручного столярного инструмента – 2 балла,

- полнота описания требований правил техники безопасности – 2 балла,

- правильность составления технологической последовательности соединений (или описание особенностей соединений) – 2 балла,

- точность расчёта по заданию и (или) правильность изображения схемы соединения – 3 балла.

  10-8 – баллов оценка «5»,

  7-6 – баллов оценка «4»,

  5-4 – балла оценка «3»,

  менее 4 баллов оценка «2».

Эталоны ответов (образцы выполнения заданий) оценки освоения МДК

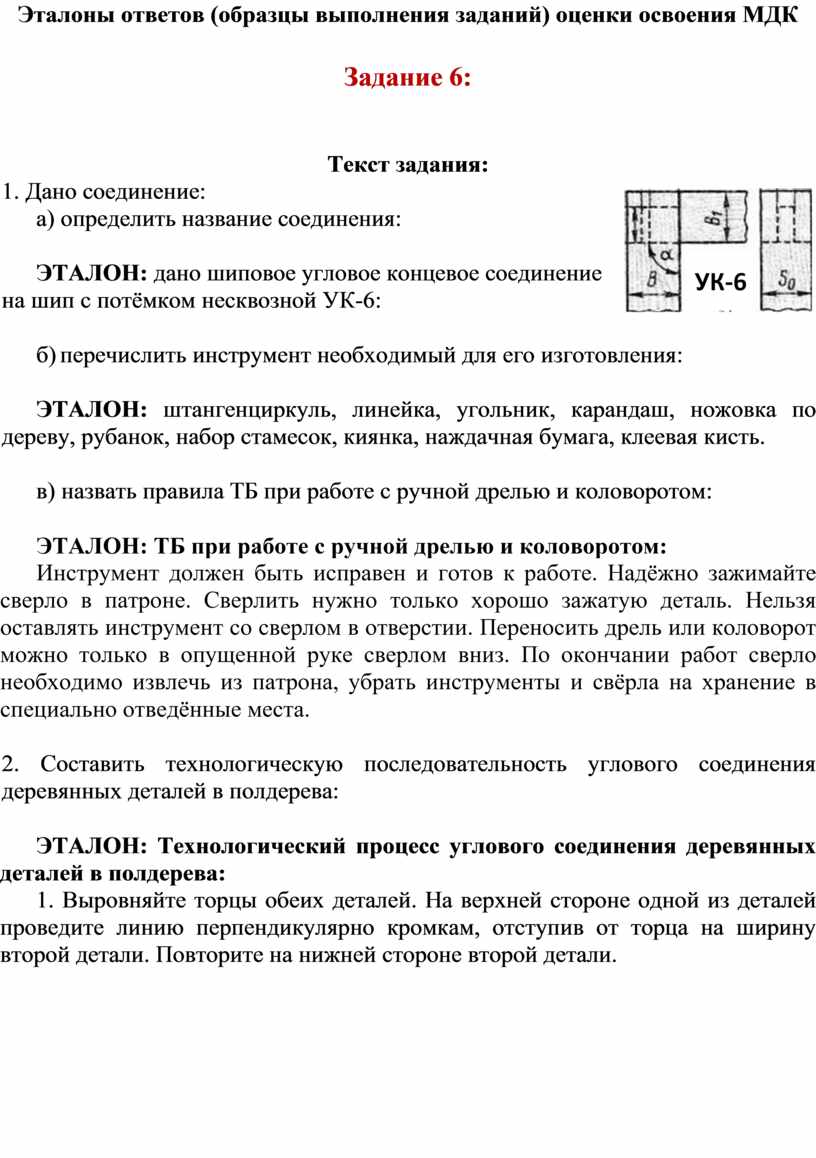

Задание 6:

Текст задания:

1. Дано соединение:

а) определить название соединения:

ЭТАЛОН: дано шиповое угловое концевое соединение на шип с потёмком несквозной УК-6:

б) перечислить инструмент необходимый для его изготовления:

ЭТАЛОН: штангенциркуль, линейка, угольник, карандаш, ножовка по дереву, рубанок, набор стамесок, киянка, наждачная бумага, клеевая кисть.

в) назвать правила ТБ при работе с ручной дрелью и коловоротом:

ЭТАЛОН: ТБ при работе с ручной дрелью и коловоротом:

Инструмент должен быть исправен и готов к работе. Надёжно зажимайте сверло в патроне. Сверлить нужно только хорошо зажатую деталь. Нельзя оставлять инструмент со сверлом в отверстии. Переносить дрель или коловорот можно только в опущенной руке сверлом вниз. По окончании работ сверло необходимо извлечь из патрона, убрать инструменты и свёрла на хранение в специально отведённые места.

2. Составить технологическую последовательность углового соединения деревянных деталей в полдерева:

ЭТАЛОН: Технологический процесс углового соединения деревянных деталей в полдерева:

1. Выровняйте торцы обеих деталей. На верхней стороне одной из деталей проведите линию перпендикулярно кромкам, отступив от торца на ширину второй детали. Повторите на нижней стороне второй детали.

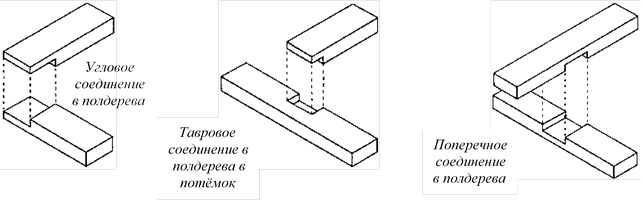

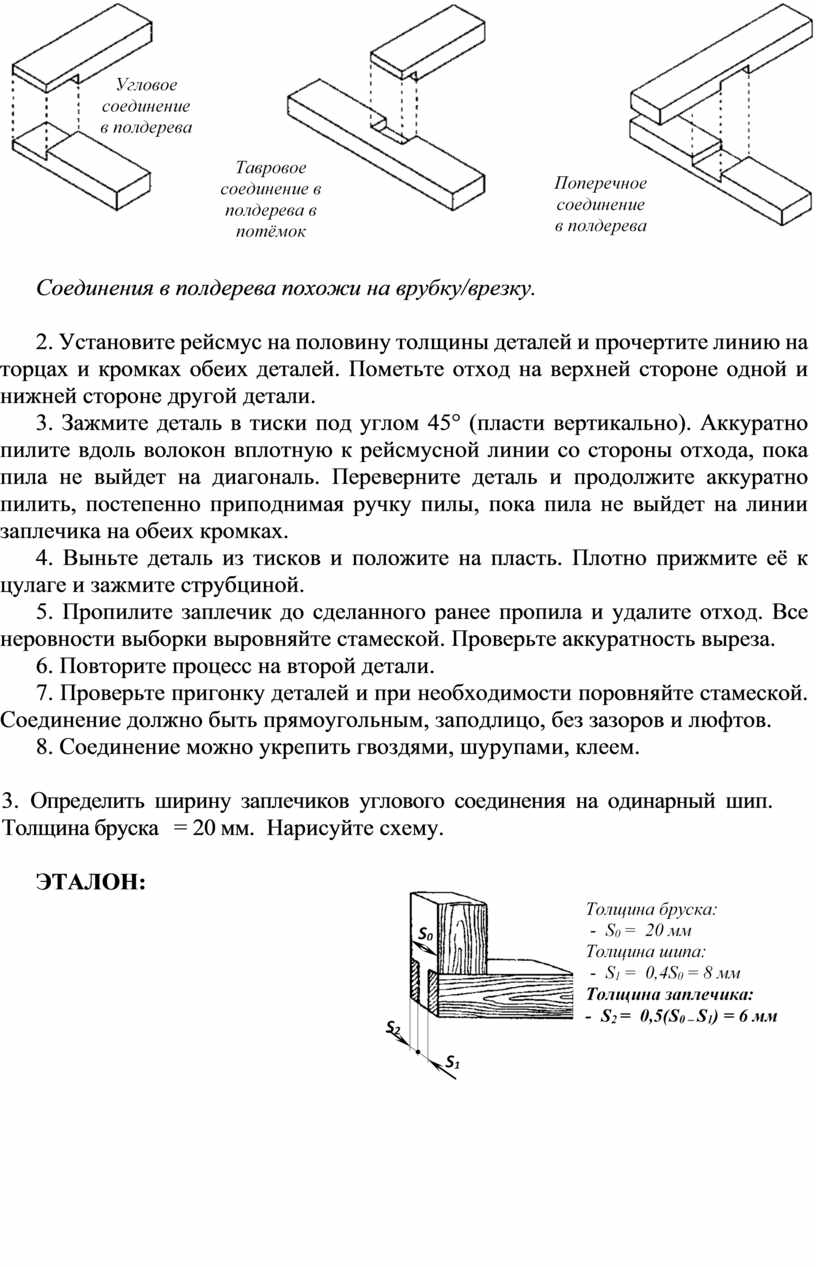

Соединения в полдерева похожи на врубку/врезку.

2. Установите рейсмус на половину толщины деталей и прочертите линию на торцах и кромках обеих деталей. Пометьте отход на верхней стороне одной и нижней стороне другой детали.

3. Зажмите деталь в тиски под углом 45° (пласти вертикально). Аккуратно пилите вдоль волокон вплотную к рейсмусной линии со стороны отхода, пока пила не выйдет на диагональ. Переверните деталь и продолжите аккуратно пилить, постепенно приподнимая ручку пилы, пока пила не выйдет на линии заплечика на обеих кромках.

4. Выньте деталь из тисков и положите на пласть. Плотно прижмите её к цулаге и зажмите струбциной.

5. Пропилите заплечик до сделанного ранее пропила и удалите отход. Все неровности выборки выровняйте стамеской. Проверьте аккуратность выреза.

6. Повторите процесс на второй детали.

7. Проверьте пригонку деталей и при необходимости поровняйте стамеской. Соединение должно быть прямоугольным, заподлицо, без зазоров и люфтов.

8. Соединение можно укрепить гвоздями, шурупами, клеем.

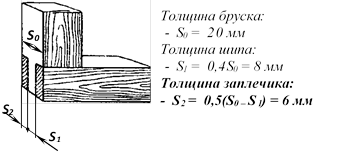

3. Определить ширину заплечиков углового соединения на одинарный шип. Толщина бруска   = 20 мм.  Нарисуйте схему.

ЭТАЛОН:
