Кейс-задания по дисциплине Монтажник оборудования связи

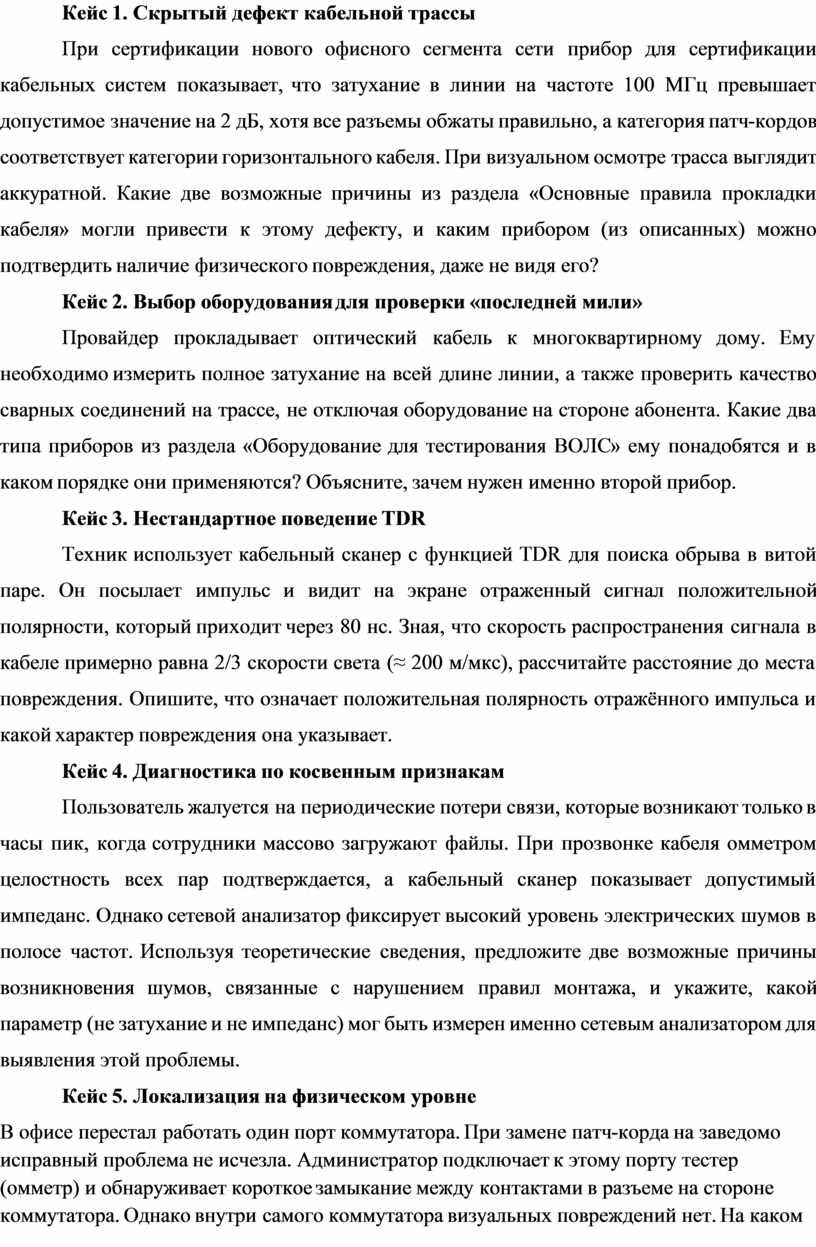

Кейс 1. Скрытый дефект кабельной трассы

При сертификации нового офисного сегмента сети прибор для сертификации кабельных систем показывает, что затухание в линии на частоте 100 МГц превышает допустимое значение на 2 дБ, хотя все разъемы обжаты правильно, а категория патч-кордов соответствует категории горизонтального кабеля. При визуальном осмотре трасса выглядит аккуратной. Какие две возможные причины из раздела «Основные правила прокладки кабеля» могли привести к этому дефекту, и каким прибором (из описанных) можно подтвердить наличие физического повреждения, даже не видя его?

Кейс 2. Выбор оборудования для проверки «последней мили»

Провайдер прокладывает оптический кабель к многоквартирному дому. Ему необходимо измерить полное затухание на всей длине линии, а также проверить качество сварных соединений на трассе, не отключая оборудование на стороне абонента. Какие два типа приборов из раздела «Оборудование для тестирования ВОЛС» ему понадобятся и в каком порядке они применяются? Объясните, зачем нужен именно второй прибор.

Кейс 3. Нестандартное поведение TDR

Техник использует кабельный сканер с функцией TDR для поиска обрыва в витой паре. Он посылает импульс и видит на экране отраженный сигнал положительной полярности, который приходит через 80 нс. Зная, что скорость распространения сигнала в кабеле примерно равна 2/3 скорости света (≈ 200 м/мкс), рассчитайте расстояние до места повреждения. Опишите, что означает положительная полярность отражённого импульса и какой характер повреждения она указывает.

Кейс 4. Диагностика по косвенным признакам

Пользователь жалуется на периодические потери связи, которые возникают только в часы пик, когда сотрудники массово загружают файлы. При прозвонке кабеля омметром целостность всех пар подтверждается, а кабельный сканер показывает допустимый импеданс. Однако сетевой анализатор фиксирует высокий уровень электрических шумов в полосе частот. Используя теоретические сведения, предложите две возможные причины возникновения шумов, связанные с нарушением правил монтажа, и укажите, какой параметр (не затухание и не импеданс) мог быть измерен именно сетевым анализатором для выявления этой проблемы.

Кейс 5. Локализация на физическом уровне

В офисе перестал работать один порт коммутатора. При замене патч-корда на заведомо исправный проблема не исчезла. Администратор подключает к этому порту тестер (омметр) и обнаруживает короткое замыкание между контактами в разъеме на стороне коммутатора. Однако внутри самого коммутатора визуальных повреждений нет. На каком уровне модели OSI (и в каком компоненте, согласно описанию) скорее всего скрыта неисправность? Перечислите все возможные причины из списка «неполадки физического уровня», которые уже исключены в данном случае, и обоснуйте, почему.

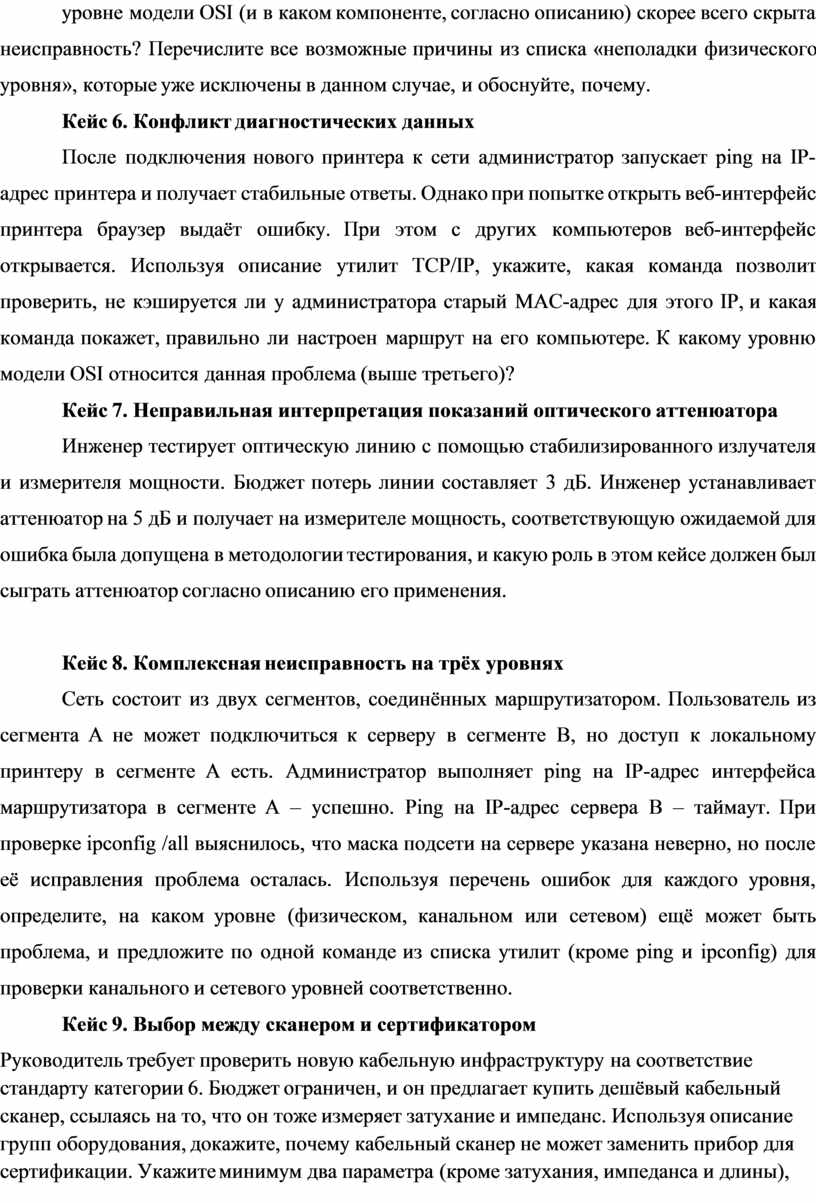

Кейс 6. Конфликт диагностических данных

После подключения нового принтера к сети администратор запускает ping на IP-адрес принтера и получает стабильные ответы. Однако при попытке открыть веб-интерфейс принтера браузер выдаёт ошибку. При этом с других компьютеров веб-интерфейс открывается. Используя описание утилит TCP/IP, укажите, какая команда позволит проверить, не кэшируется ли у администратора старый MAC-адрес для этого IP, и какая команда покажет, правильно ли настроен маршрут на его компьютере. К какому уровню модели OSI относится данная проблема (выше третьего)?

Кейс 7. Неправильная интерпретация показаний оптического аттенюатора

Инженер тестирует оптическую линию с помощью стабилизированного излучателя и измерителя мощности. Бюджет потерь линии составляет 3 дБ. Инженер устанавливает аттенюатор на 5 дБ и получает на измерителе мощность, соответствующую ожидаемой для 3 дБ. Он делает вывод, что линия имеет отрицательные потери (усиление). Объясните, какая ошибка была допущена в методологии тестирования, и какую роль в этом кейсе должен был сыграть аттенюатор согласно описанию его применения.

Кейс 8. Комплексная неисправность на трёх уровнях

Сеть состоит из двух сегментов, соединённых маршрутизатором. Пользователь из сегмента A не может подключиться к серверу в сегменте B, но доступ к локальному принтеру в сегменте A есть. Администратор выполняет ping на IP-адрес интерфейса маршрутизатора в сегменте A – успешно. Ping на IP-адрес сервера B – таймаут. При проверке ipconfig /all выяснилось, что маска подсети на сервере указана неверно, но после её исправления проблема осталась. Используя перечень ошибок для каждого уровня, определите, на каком уровне (физическом, канальном или сетевом) ещё может быть проблема, и предложите по одной команде из списка утилит (кроме ping и ipconfig) для проверки канального и сетевого уровней соответственно.

Кейс 9. Выбор между сканером и сертификатором

Руководитель требует проверить новую кабельную инфраструктуру на соответствие стандарту категории 6. Бюджет ограничен, и он предлагает купить дешёвый кабельный сканер, ссылаясь на то, что он тоже измеряет затухание и импеданс. Используя описание групп оборудования, докажите, почему кабельный сканер не может заменить прибор для сертификации. Укажите минимум два параметра (кроме затухания, импеданса и длины), которые измеряет только сертификатор, и объясните разницу в принципе действия (генератор/приемник против TDR).

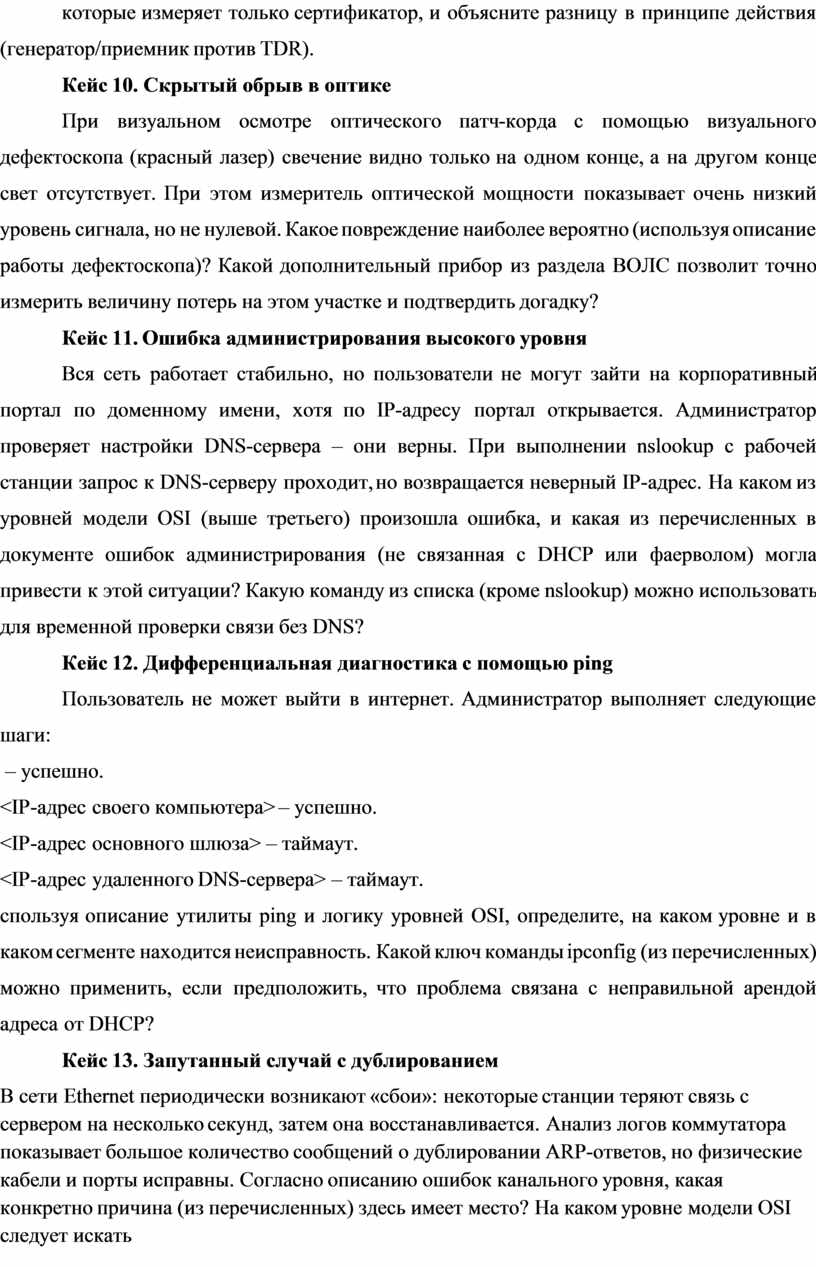

Кейс 10. Скрытый обрыв в оптике

При визуальном осмотре оптического патч-корда с помощью визуального дефектоскопа (красный лазер) свечение видно только на одном конце, а на другом конце свет отсутствует. При этом измеритель оптической мощности показывает очень низкий уровень сигнала, но не нулевой. Какое повреждение наиболее вероятно (используя описание работы дефектоскопа)? Какой дополнительный прибор из раздела ВОЛС позволит точно измерить величину потерь на этом участке и подтвердить догадку?

Кейс 11. Ошибка администрирования высокого уровня

Вся сеть работает стабильно, но пользователи не могут зайти на корпоративный портал по доменному имени, хотя по IP-адресу портал открывается. Администратор проверяет настройки DNS-сервера – они верны. При выполнении nslookup с рабочей станции запрос к DNS-серверу проходит, но возвращается неверный IP-адрес. На каком из уровней модели OSI (выше третьего) произошла ошибка, и какая из перечисленных в документе ошибок администрирования (не связанная с DHCP или фаерволом) могла привести к этой ситуации? Какую команду из списка (кроме nslookup) можно использовать для временной проверки связи без DNS?

Кейс 12. Дифференциальная диагностика с помощью ping

Пользователь не может выйти в интернет. Администратор выполняет следующие шаги:

1.    ping 127.0.0.1 – успешно.

2.    ping <IP-адрес своего компьютера> – успешно.

3.    ping <IP-адрес основного шлюза> – таймаут.

4.    ping <IP-адрес удаленного DNS-сервера> – таймаут.

5.    Используя описание утилиты ping и логику уровней OSI, определите, на каком уровне и в каком сегменте находится неисправность. Какой ключ команды ipconfig (из перечисленных) можно применить, если предположить, что проблема связана с неправильной арендой адреса от DHCP?

Кейс 13. Запутанный случай с дублированием

В сети Ethernet периодически возникают «сбои»: некоторые станции теряют связь с сервером на несколько секунд, затем она восстанавливается. Анализ логов коммутатора показывает большое количество сообщений о дублировании ARP-ответов, но физические кабели и порты исправны. Согласно описанию ошибок канального уровня, какая конкретно причина (из перечисленных) здесь имеет место? На каком уровне модели OSI следует искать решение, и какой прибор (из аппаратных) не поможет в диагностике этой проблемы, потому что он работает только на физическом уровне?

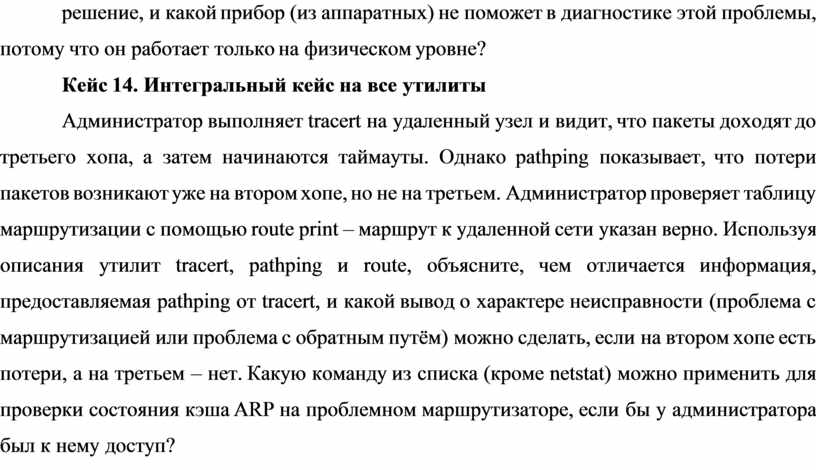

Кейс 14. Интегральный кейс на все утилиты

Администратор выполняет tracert на удаленный узел и видит, что пакеты доходят до третьего хопа, а затем начинаются таймауты. Однако pathping показывает, что потери пакетов возникают уже на втором хопе, но не на третьем. Администратор проверяет таблицу маршрутизации с помощью route print – маршрут к удаленной сети указан верно. Используя описания утилит tracert, pathping и route, объясните, чем отличается информация, предоставляемая pathping от tracert, и какой вывод о характере неисправности (проблема с маршрутизацией или проблема с обратным путём) можно сделать, если на втором хопе есть потери, а на третьем – нет. Какую команду из списка (кроме netstat) можно применить для проверки состояния кэша ARP на проблемном маршрутизаторе, если бы у администратора был к нему доступ?
