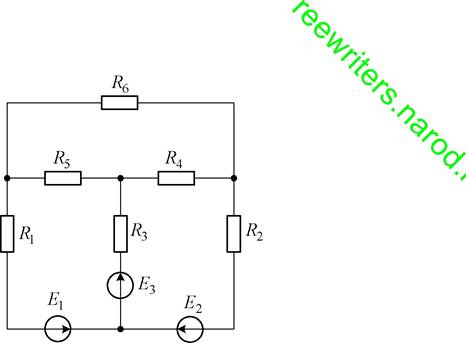

Схема
цепи:
РЕШЕНИЕ
ИСХОДНАЯ СХЕМА.
1. Законы Кирхгофа.

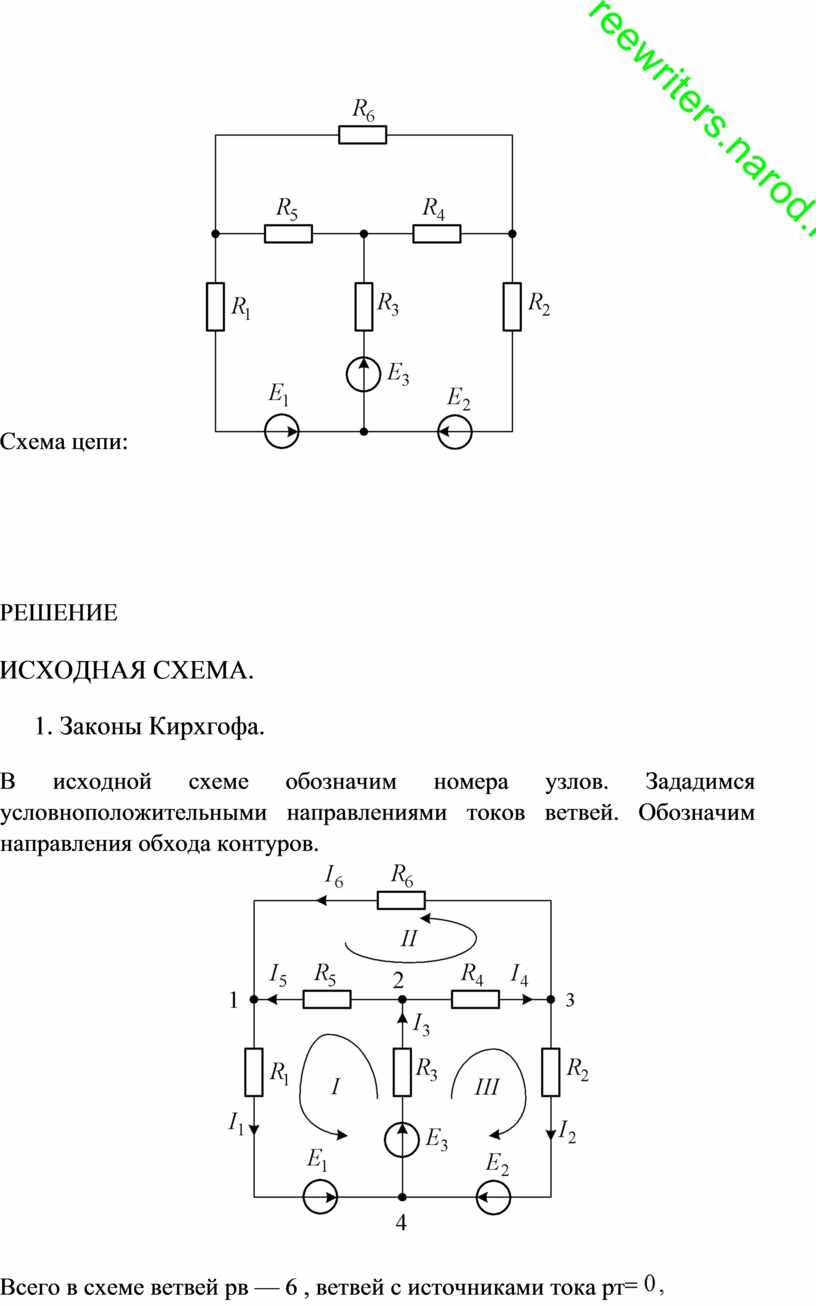

В исходной схеме обозначим номера узлов. Зададимся условноположительными направлениями токов ветвей. Обозначим направления обхода контуров.
Всего в схеме ветвей рв — 6 , ветвей с источниками тока рт
число неизвестных
токов равно р = (рв — РТ) = 6 — 0 = 6 • количество узлов q = 4
число
уравнений по первому закону Кирхгофа — q — 1 = 4 — 1 = З число уравнений по
второму закону Кирхгофа — р — (q — 1) = 6 — (4

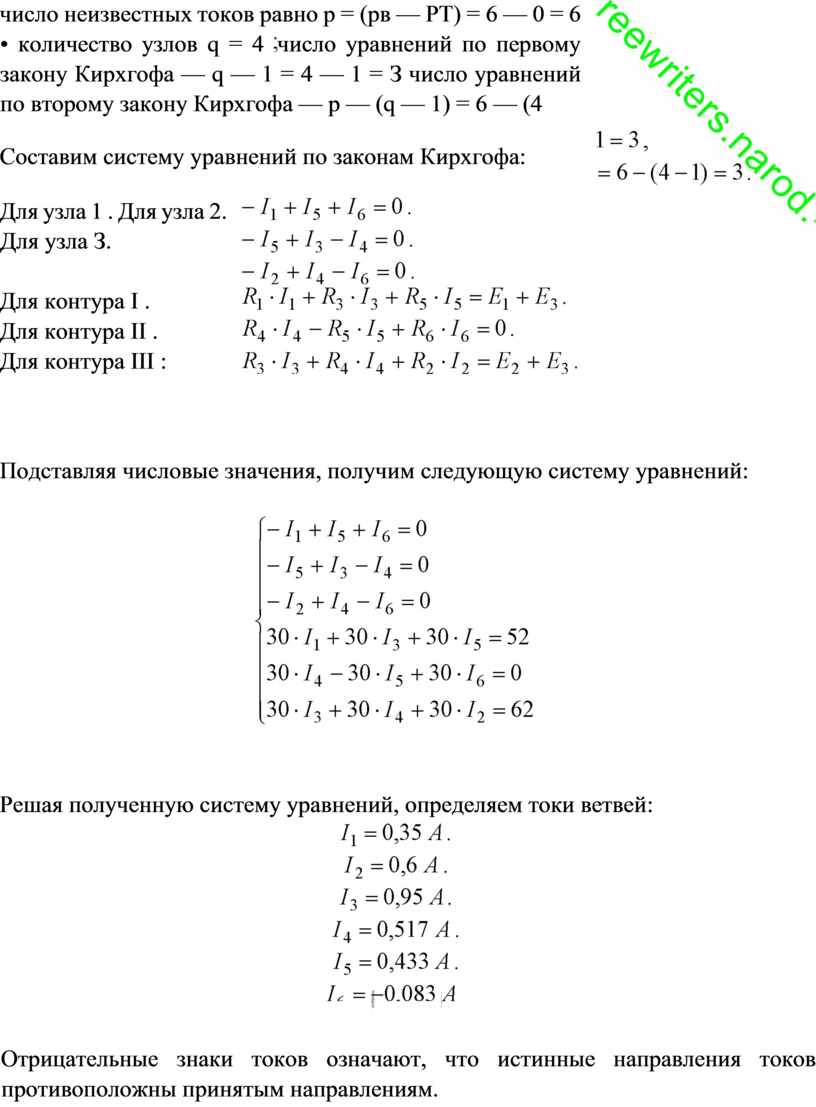

Составим систему уравнений по законам Кирхгофа:
Для узла 1 . Для узла
2. Для узла З.
Для контура I .
Для контура II .
Для контура III :
Подставляя числовые значения, получим следующую систему уравнений:
Решая полученную систему уравнений, определяем токи ветвей:
Отрицательные знаки токов означают, что истинные направления токов противоположны принятым направлениям.
