Компьютерное черчение

Практическая работа № 24

Тема работы: Компьютерное черчение

Цель работы: ознакомиться с основными возможностями программы для компьютерного черчения КОМПАС-3D LT; освоить навыки работы с программой для компьютерного черчения, изучить процесс построения и редактирование чертежа, зная его размеры в программе КОМПАС-3DLT.

Время выполнения: 2 часа.

Оснащение работы: персональный компьютер, карточки-задания.

Порядок выполнения работы:

- ознакомиться с теоретическими положениями по данной теме;

- выполнить задания практической работы;

- сформулировать вывод;

- оформить отчет.

Краткий теоретический материал

Машинная графика – отрасль систем автоматизированного проектирования (САПР). В век компьютерных технологий она заняла твердые позиции в машиностроении, приборостроении, электронике, сфере информационных технологий и даже экономике. Машинная графика – это самый современный способ проектирования изделий в любой отрасли промышленности. Знание его может стать одной из преимущественных характеристик для получения работы, а также продолжения образования.

Программы для черчения на компьютере упрощают процесс создания чертежей. Чертеж в подобных приложениях рисуется гораздо быстрее, чем на реальном листе бумаге, а в случае совершения ошибки ее можно легко исправить в пару кликов. Поэтому программы для черчения давно стали стандартом в этой области.

В настоящее время получили широкое распространение следующие системы проектирования Pro/ENGINEER (США), Auto CAD («Auto Desk» США), КОМПАС («АСКОН» Россия) и многие др. КОМПАС – это комплекс Автоматизированных Систем, разработанный специалистами российской фирмы АО «АСКОН».

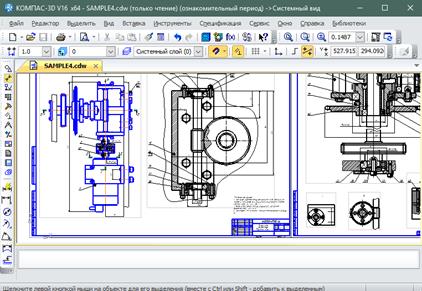

Инструментальные панели содержат кнопки вызова команд системы для настройки чертежа или детали.

Выполнение практической части. Работа на ПК

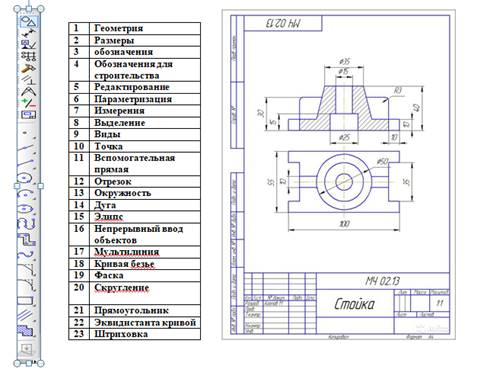

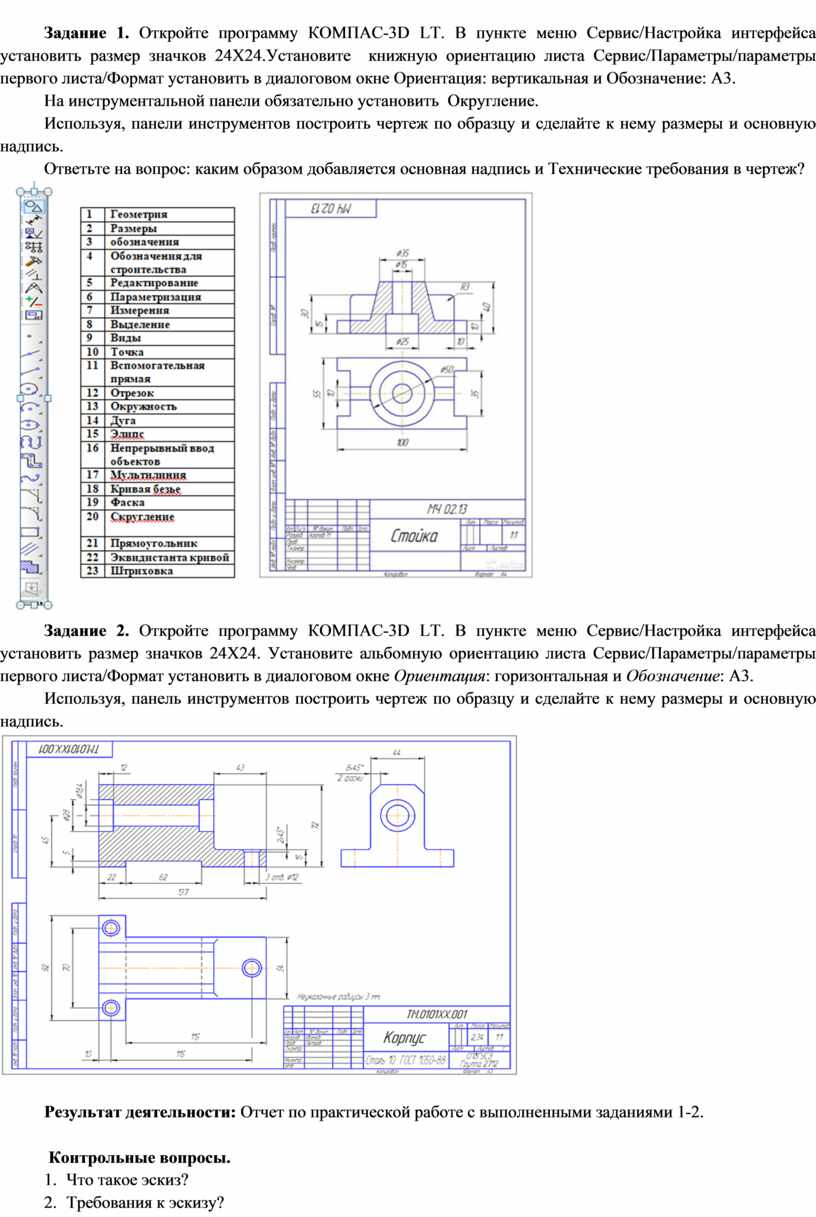

Задание 1. Откройте программу КОМПАС-3D LT. В пункте меню Сервис/Настройка интерфейса установить размер значков 24Х24.Установите  книжную ориентацию листа Сервис/Параметры/параметры первого листа/Формат установить в диалоговом окне Ориентация: вертикальная и Обозначение: А3.

На инструментальной панели обязательно установить  Округление.

Используя, панели инструментов построить чертеж по образцу и сделайте к нему размеры и основную надпись.

Ответьте на вопрос: каким образом добавляется основная надпись и Технические требования в чертеж?

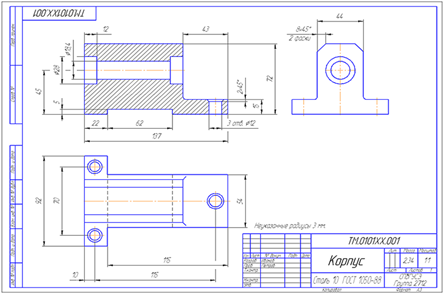

Задание 2. Откройте программу КОМПАС-3D LT. В пункте меню Сервис/Настройка интерфейса установить размер значков 24Х24. Установите альбомную ориентацию листа Сервис/Параметры/параметры первого листа/Формат установить в диалоговом окне Ориентация: горизонтальная и Обозначение: А3.

Используя, панель инструментов построить чертеж по образцу и сделайте к нему размеры и основную надпись.

Результат деятельности: Отчет по практической работе с выполненными заданиями 1-2.

 Контрольные вопросы.

1.    Что такое эскиз?

2.    Требования к эскизу?

3.    Что такое машинная графика?

4.     Перечислите основные операции твердотельного моделирования

5.    Как создать ассоциативный чертеж детали?
