Конспект урока по информатике для 7 класса Векторный графический редактор

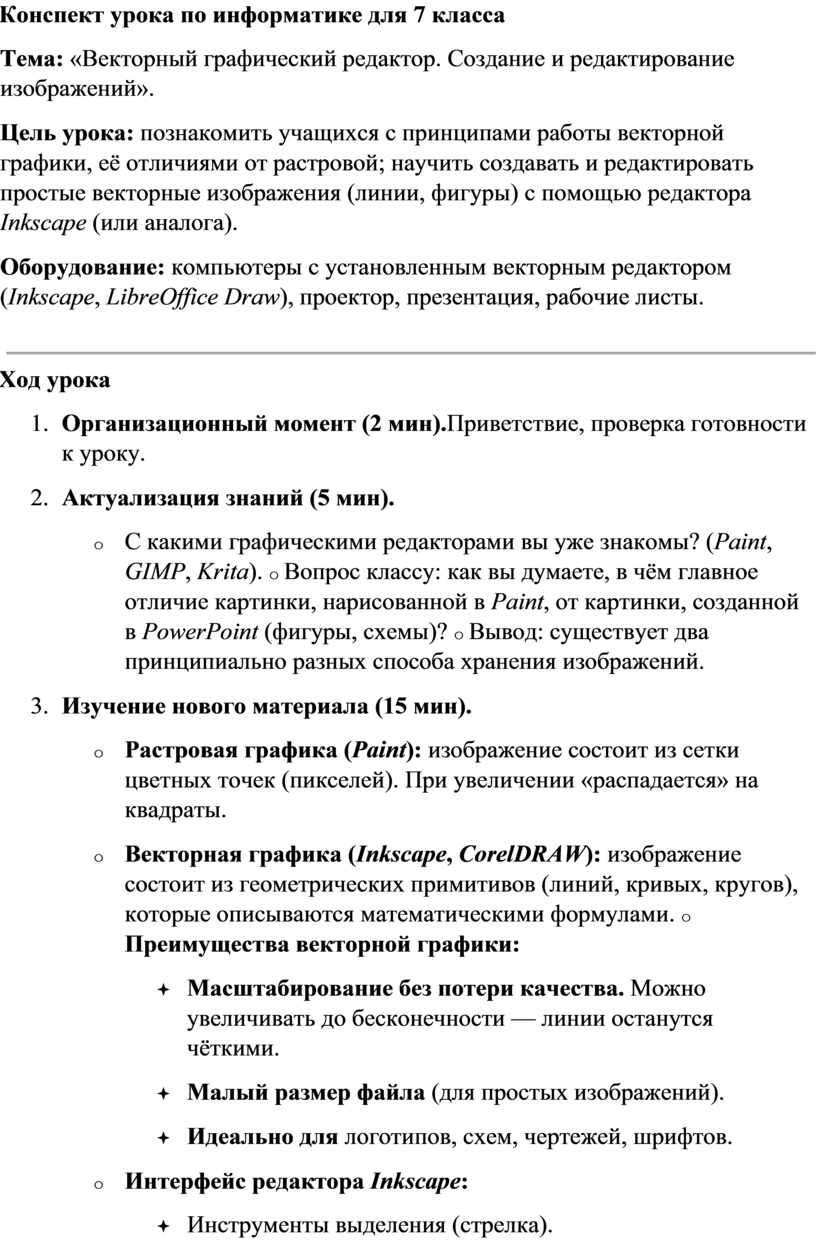

Конспект урока по информатике для 7 класса

Тема: «Векторный графический редактор. Создание и редактирование изображений».

Цель урока: познакомить учащихся с принципами работы векторной графики, её отличиями от растровой; научить создавать и редактировать простые векторные изображения (линии, фигуры) с помощью редактора Inkscape (или аналога).

Оборудование: компьютеры с установленным векторным редактором (Inkscape, LibreOffice Draw), проектор, презентация, рабочие листы.

Ход урока

1.     Организационный момент (2 мин).Приветствие, проверка готовности к уроку.

2.     Актуализация знаний (5 мин).

o    С какими графическими редакторами вы уже знакомы? (Paint, GIMP, Krita). o Вопрос классу: как вы думаете, в чём главное отличие картинки, нарисованной в Paint, от картинки, созданной в PowerPoint (фигуры, схемы)? o Вывод: существует два принципиально разных способа хранения изображений.

3.     Изучение нового материала (15 мин).

o    Растровая графика (Paint): изображение состоит из сетки цветных точек (пикселей). При увеличении «распадается» на квадраты.

o    Векторная графика (Inkscape, CorelDRAW): изображение состоит из геометрических примитивов (линий, кривых, кругов), которые описываются математическими формулами. o Преимущества векторной графики:

▪  Масштабирование без потери качества. Можно увеличивать до бесконечности — линии останутся чёткими.

▪  Малый размер файла (для простых изображений).

▪  Идеально для логотипов, схем, чертежей, шрифтов.

o    Интерфейс редактора Inkscape:

▪  Инструменты выделения (стрелка).

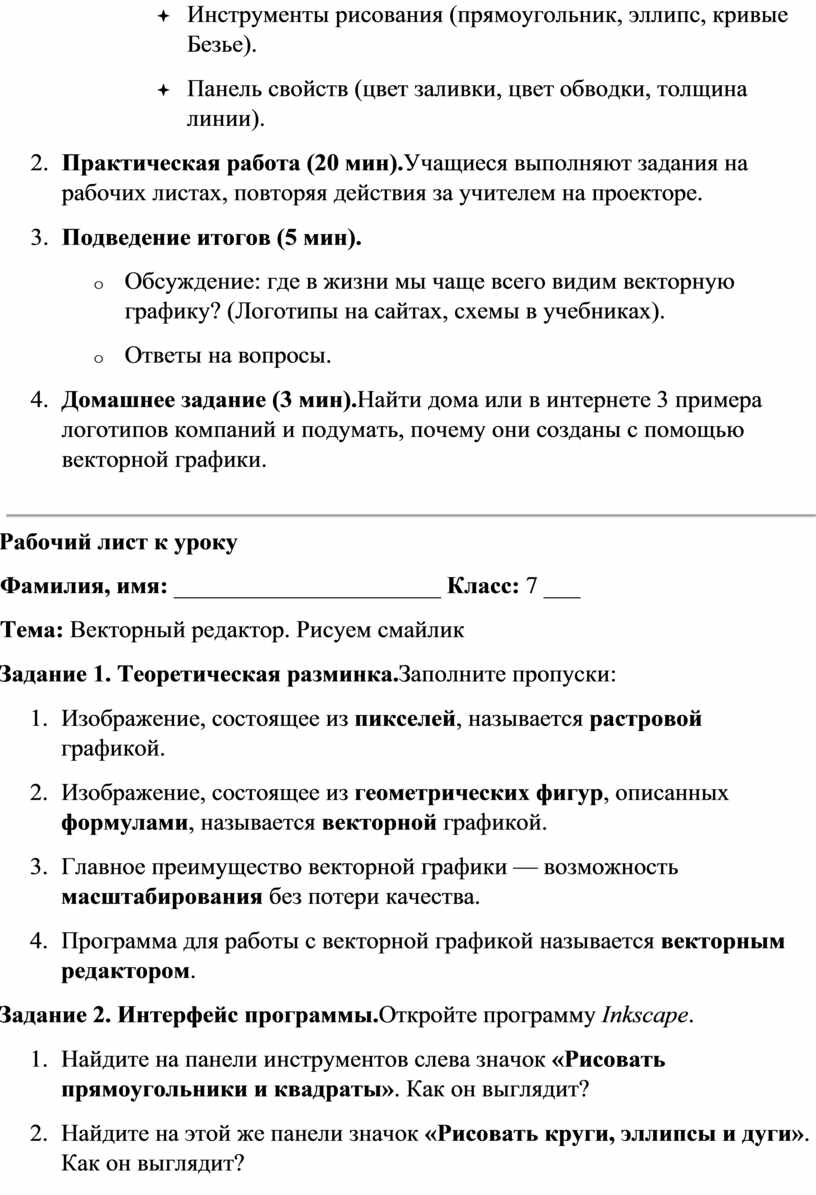

▪  Инструменты рисования (прямоугольник, эллипс, кривые Безье).

▪  Панель свойств (цвет заливки, цвет обводки, толщина линии).

4.     Практическая работа (20 мин).Учащиеся выполняют задания на рабочих листах, повторяя действия за учителем на проекторе.

5.     Подведение итогов (5 мин).

o    Обсуждение: где в жизни мы чаще всего видим векторную графику? (Логотипы на сайтах, схемы в учебниках).

o    Ответы на вопросы.

6.     Домашнее задание (3 мин).Найти дома или в интернете 3 примера логотипов компаний и подумать, почему они созданы с помощью векторной графики.

Рабочий лист к уроку

Фамилия, имя: ______________________ Класс: 7 ___

Тема: Векторный редактор. Рисуем смайлик

Задание 1. Теоретическая разминка.Заполните пропуски:

1.     Изображение, состоящее из пикселей, называется растровой графикой.

2.     Изображение, состоящее из геометрических фигур, описанных формулами, называется векторной графикой.

3.     Главное преимущество векторной графики — возможность масштабирования без потери качества.

4.     Программа для работы с векторной графикой называется векторным редактором.

Задание 2. Интерфейс программы.Откройте программу Inkscape.

1.     Найдите на панели инструментов слева значок «Рисовать прямоугольники и квадраты». Как он выглядит?

2.     Найдите на этой же панели значок «Рисовать круги, эллипсы и дуги». Как он выглядит?

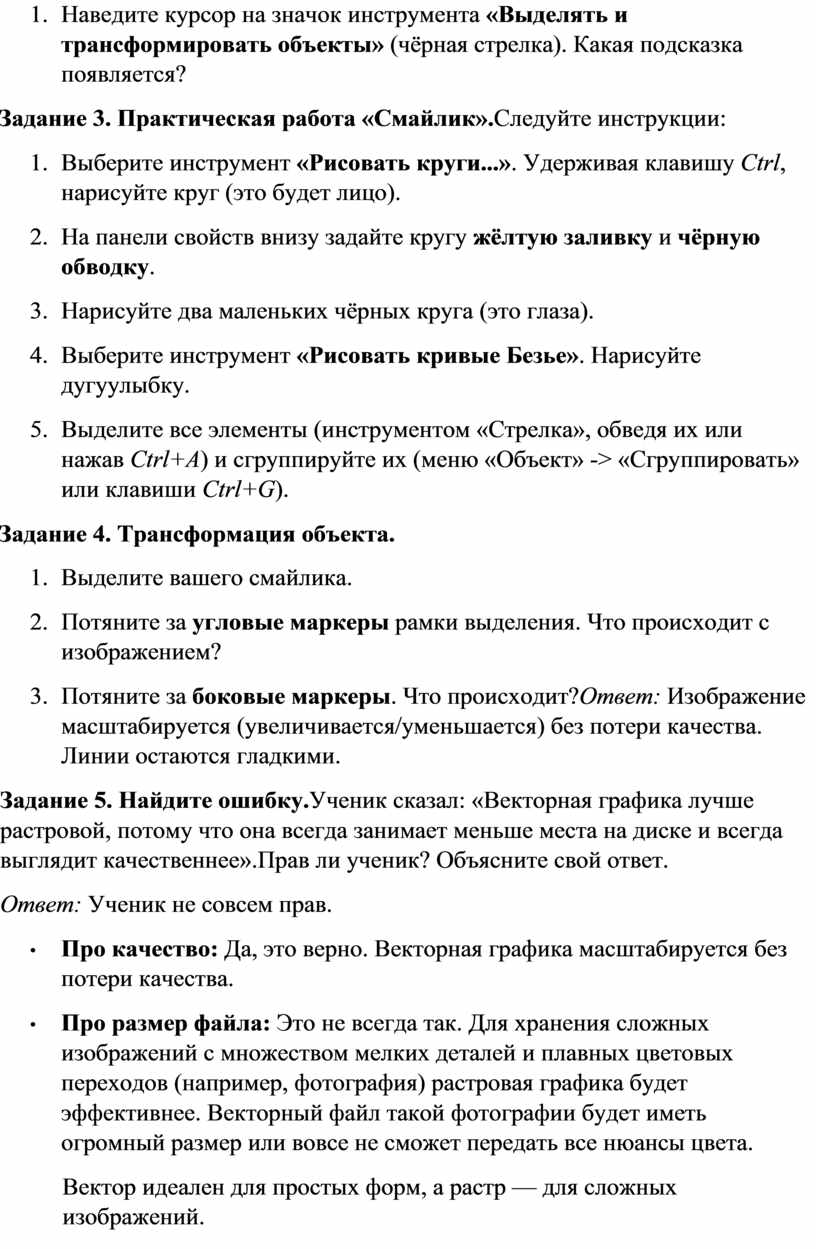

3.     Наведите курсор на значок инструмента «Выделять и трансформировать объекты» (чёрная стрелка). Какая подсказка появляется?

Задание 3. Практическая работа «Смайлик».Следуйте инструкции:

1.     Выберите инструмент «Рисовать круги...». Удерживая клавишу Ctrl, нарисуйте круг (это будет лицо).

2.     На панели свойств внизу задайте кругу жёлтую заливку и чёрную обводку.

3.     Нарисуйте два маленьких чёрных круга (это глаза).

4.     Выберите инструмент «Рисовать кривые Безье». Нарисуйте дугуулыбку.

5.     Выделите все элементы (инструментом «Стрелка», обведя их или нажав Ctrl+A) и сгруппируйте их (меню «Объект» -> «Сгруппировать» или клавиши Ctrl+G).

Задание 4. Трансформация объекта.

1.     Выделите вашего смайлика.

2.     Потяните за угловые маркеры рамки выделения. Что происходит с изображением?

3.     Потяните за боковые маркеры. Что происходит?Ответ: Изображение масштабируется (увеличивается/уменьшается) без потери качества. Линии остаются гладкими.

Задание 5. Найдите ошибку.Ученик сказал: «Векторная графика лучше растровой, потому что она всегда занимает меньше места на диске и всегда выглядит качественнее».Прав ли ученик? Объясните свой ответ.

Ответ: Ученик не совсем прав.

•       Про качество: Да, это верно. Векторная графика масштабируется без потери качества.

•       Про размер файла: Это не всегда так. Для хранения сложных изображений с множеством мелких деталей и плавных цветовых переходов (например, фотография) растровая графика будет эффективнее. Векторный файл такой фотографии будет иметь огромный размер или вовсе не сможет передать все нюансы цвета.

Вектор идеален для простых форм, а растр — для сложных изображений.
