ГРАНАТОМЕТЫ
Для прицельной стрельбы осколочными гранатами в 1960-е годы стали применять 40 мм нарезные ручные гранатометы, дальность стрельбы которых перекрывала промежуток между дальностью броска ручной гранаты и минимальной дальностью стрельбы батальонных минометов. Такие гранатометы - однозарядные (вроде германского ХК1 (HK1) или польского Вз.83 (Wz.83) «Паллад Д») или револьверного типа (вроде российского 6Г30) - применяются и поныне. Однако с 1970 х годов началось применение более удачных подствольных гранатометов, крепящихся на автомат (американский М203, советские ГП 25 и ГП 30).
Подствольные гранатометы имеют дальность стрельбы до 400 м и большую, чем у винтовочных гранат, кучность, позволяют постоянно иметь готовую к немедленному выстрелу гранату. Стрельба может вестись по навесной траектории, так что вместе с гранатометом на оружие крепится специальный прицел. Кроме осколочных, к оружию подобного типа разработаны выстрелы и другого назначения (кумулятивно осколочные, фугасные, дымовые, газовые, картечные).
Автоматические станковые гранатометы заслужили признание в качестве мощного огневого средства. При калибре 30-40 мм они способны вести непрерывный навесной огонь осколочными или специальными (дымовыми, осветительными) гранатами на дальности от 100 до 1700м и тем оказывать огневую поддержку подразделениям, накрывать участки местности огнем, прикрывать фланги подразделений, ставить заградительный огонь. При этом их подвижность аналогична станковым пулеметам - иногда их ставят на одинаковые станки. Особенно эффективны автоматические гранатометы на закрытой местности и против укрытого противника, что с успехом продемонстрировал советский АГС 17 «Пламя» в Афганистане. Для поддержки действий подразделений в разных видах боя хорошие результаты дает взаимодействие автоматических гранатометов с едиными и крупнокалиберными пулеметами и автоматическими пушками БМП и БТР.
Используются автоматические гранатометы и как вооружение боевых машин. Скажем, американский Mк19 (Mk19) устанавливают на треножный станок, на автомобили, БТР, а советским АГС 17 вооружали боевые машины десанта и вертолеты. Это групповое оружие стало, по сути, возрождением легких «пехотных орудий», оно способно заменить легкие 50-60 мм минометы. Делались попытки создания и ручных автоматических гранатометов вроде опытного советского 30 мм АГБ.
Нередко используются и средства, относящиеся к компетенции других родов войск. Например, реактивные пехотные огнеметы, комплекты минирования и разминирования.
Под выстрел ВОГ-25 в ЦКИВ СОО был разработан и в 1978 году принят на вооружение Советской Армии гранатомет ГП-25. Этот гранатомет может использоваться в комплексе с автоматами АКМ, АКМС3 АК74, AKG74, АК74М, AK-1G1, АК-103, АК-105 И АН-94.
Производство гранатомета было освоено на Тульском оружейном заводе. Лицензия на его производство была также передана в Болгарию.
Гранатомет имеет нарезной ствол. Самовзводный ударно-спусковой механизм гранатомета обеспечивает высокую боеготовность комплекса и безопасность переноски в заряженном состоянии. Предохранитель флажкового типа, во включением состоянии блокирует курок. Для удобства обращения с гранатометом на корпусе ударно-спускового механизма закреплена пистолетного типа рукоятка.
Заряжание гранатомета производится с дульной части, а разряжание — путем нажатия на экстрактор. Граната удерживается в стволе подпружиненным фиксатором, который одновременно является предохранителем при неполном досылании гранаты в ствол. Дульное заряжание гранатомета, а также отсутствие гильзы позволяют производить 6 прицельных выстрелов в минуту.
Для уменьшения воздействия отдачи при стрельбе на приклад автомата крепится резиновый амортизатор.
Тактико технические характеристики подствольного гранатомета ГП-25
Калибр: 40 мм
Выстрел: ВОГ-25, ВОГ-25П
Масса оружия без выстрела: 1,5 кг
Длина оружия: 323 мм
Длина ствола: 205 мм
Начальная скорость выстрела: 76 м/с
Боевая скорострельность: 4-5 выстр /мин
Макс дальность стрельбы: 400 м
Мин дальность навесной стрельбы: 200 м
В конце 1980-х в СССР проводилась глубокая модернизация ГП-25. Целью работ было снижение массы гранатомета. В результате для замены гранатомета ГП-25 в ЦКИБ СОО был разработан и в 1989 году принят на вооружение новый гранатомет ГП-30. Производство гранатомета было освоено в ЦКИБ СОО с середины 1990-х.
Новый гранатомет значительно легче (на 0,3 кг) и короче своего предшественника. Прицел упрощенной конструкции крепится на правой стороне гранатомета, что повысило удобство прицеливания при стрельбе навесным огнем. Из конструкции гранатомета исключили рамку корпуса. Изменениям подвергся и ударно-спусковой механизм. Баллистические характеристики гранатомета остались прежними.
Для обеспечения возможности использования гранатомета ГП-30 со стрелковым оружием, разработанным по стандартам НАТО, был создан его вариант — ГП-З0У который может крепится на различные автоматические и штурмовые винтовки.
Опыт эксплуатации гранатомета ГП-30 показал необходимость его некоторой доработки. По заказу МВД в конце первого десятилетия 2000-х также в ЦКИБ СОО (филиале Конструкторского бюро приборостроения, г.Тула) создали усовершенствованный вариант гранатомета — ГП-ЗОМ. Усовершенствования в основном коснулись конструкции ствола (он стал неразъемным), конструкции экстрактора и ударно-спускового механизма.
Тактико технические характеристики подствольных гранатометов: ГП-30М / ГП-30М
Калибр: 40 / 40 мм
Выстрел: ВОГ-25, ВОГ-25П, ВОГ-25М, ВОГ-25ПМ и др.
Масса оружия без выстрела: 1,3 / 1,5 кг
Длина оружия: 280 / 280 мм
Длина ствола: 205 / 205 мм
Начальная скорость выстрела: 76 м/с
Боевая скорострельность: 5-6 выстр./мин
Макс.дальность стрельбы: 400 м
К концу первого десятилетия 2000-х на Ижевском машиностроительном заводе ОАО «Ижмаш» был создан и в 2009 г. принят на вооружение Министерства обороны России гранатомет ГП-34. Он также представляет собой модернизацию гранатомета ГП-25.
Целью разработки нового гранатомета стало повышение технологичности его производства, а также обеспечение большей безопасности обращения с гранатометом и повышение его надежности. С этой целью был доработан ударно-спусковой механизм. Штатный механический прицел перенесен на правую сторону гранатомета. Из него исключен отвес. Баллистические характеристики гранатомета остались прежними.
Тактико технические характеристики подствольного гранатомета ГП-34
Калибр: 40 мм
Выстрел: ВОГ-25, ВОГ-25П, ВОГ-25М, ВОГ-25ПМ
Масса оружия без выстрела: 1,4 кг
Длина оружия: 323 мм
Начальная скорость выстрела: 75 м/с
Боевая скорострельность: 5-6 выстр./мин
Макс.дальность стрельбы: 400 м
Подствольный гранатомет ГП-34 на автомате АК-103
40-мм ручной гранатомет РГМ "КастетТ" предназначен для выведения из строя живой силы без летального исхода с помощью специальных боеприпасов (слезоточивого, ударного действия и т.д.), а также для поражения осколочными боеприпасами ВОГ-25 и ВОГ-25П настильным и навесным огнем открыто расположенной и находящейся в окопах, траншеях, на обратных скатах местности живой силы и других небронированных целей, недоступных для стрелкового оружия.
Ударно-спусковой механизм гранатомета самовзводного типа. Прицел складной, механический, учитывающий деривацию гранаты. Заряжание производится с дульной части ствола, разряжениеие - путем нажатия на выбрасыватель. Приклад выдвижной.
Гранатомет "Кастет" унифицирован с изделиями ГП-30 "Обувка", 6Г-30 и отличается улучшенными эргоно-метрическими характеристиками, повышенной скорострельностью и компактностью, возможностью вести стрельбу без установки на автомат или автоматическую винтовку. Прост и надежен в эксплуатации.
Гранатомет РГМ "Кастет" предназначен, прежде всего, для правоохранительных органов, тем более, что уже имеется ряд 40-мм выстрелов чисто "полицейского" назначения - например газовый "Гвоздь", снабжённый рецептурой CS. Главным преимуществом РГМ, оснащённого складным плечевым упором, является компактность.
Тактико технические характеристики гранатомета РГМ «Кастет»
Калибр .40 мм
Выстрел: ВОГ 25, ВОГ 25П, ГРД 40, «Гвоздь Д»
Масса оружия без выстрела: 2,5 кг
Длина оружия:
в боевом положении: 567 мм
в походном положении: 368 мм
Начальная скорость гранаты: 58-60 м/с
Боевая скорострельность: 5-6 выстр./мин
Прицельная дальность стрельбы: до 250 м

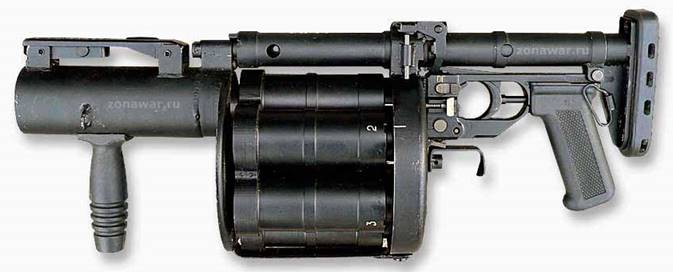

Для вооружения подразделений сил охраны правопорядка, имеющих на оснащении 40-мм подствольные гранатометы, в ЦКИБ СОО (ныне филиал КВП, г. Тула) был создан ручной шестизарядный гранатомет РГ-6 (Ручной Гранатомет — Шестизарядный), индекс ГРАУ - 6Г30. Он предназначен для поражения живых целей и легких огневых средств находящихся открыто и в различных укрытиях (открытые окопы или траншеи, обратные склоны высот, овраги и т. п.).
Для стрельбы из гранатомета используется вся гамма созданных 40-мм выстрелов для подствольных гранатометов с гранатами различного назначения (кроме дымовых ГМД-40).
Гранатомет выполнен по револьверной схеме с вращающимся, от предварительно взведенной пружины, блоком стволов. Блок стволов включает шесть «мортирок» с нарезами, аналогично устройству подствольного гранатомета ГП-30.
Стрельба на дальность до 300 метров ведется с упором-приклада в плечо, а на большее расстояние — с прикладом прижатым к боку.
Гранатомет прост по устройству, его конструкция обеспечивает надежную работу в любых условиях эксплуатации. Это оружие наиболее подходит для проведения специальных полицейских операций, особенно в городских условиях.
Тактико технические характеристики гранатомета 6Г30
Калибр: 40 мм
Выстрел: ВОГ 25, ВОГ 25П, ГРД 40, «Гвоздь»
Количество стволов: 6
Масса оружия без выстрелов: 6,2 кг
Длина оружия:
в боевом положении: 690 мм
в походном положении: 520 мм
Начальная скорость гранаты: 73,5 м/с
Боевая скорострельность: не менее 12--15 выстр./мин
Макс.дальность стрельбы: 380±15 м
Прообраз автоматических гранатометов был создан в СССР накануне второй мировой войны. Гранатомет разрабатывался в ОКБ-16 по идее и под руководством Я. Г. Таубина. Однако взгляды армейского командования на тактику пехоты того времени, а также непонимание роли и места нового вида оружия в бою привели к тому, что гранатомет на вооружение принят не был.
Новый толчок к созданию этого вида оружия дала война во Вьетнаме. Идея совместить скорострельность пулемета и поражающее действие осколочных боеприпасов, для выполнения специфических задач в ходе противопартизанской войны, привели к созданию несколькими фирмами США ряда различных автоматических гранатометов. Таким оружием, наряду с крупнокалиберными пулеметами, вооружались патрульные катера речных флотилий и вертолеты. Однако к началу 1970-х, несмотря на определенный опыт боевого применения автоматических гранатометов, окончательного решения об их принятии на вооружение в армии США принято не было.
В СССР к идее автоматических гранатометов вернулись по результатам боевых действий в Юго-восточной Азии. В 1967 г в ОКБ-16 А. Ф.Корняковым и В. Я. Неменовым был создан стреляющий макет автоматического гранатомета, который после ряда доработок стал называться АГС-17. Его производство было освоено на машиностроительном заводе в г. Вятские Поляны. Выстрел ВОГ-17 к нему создавался в ГСКБ-47 (впоследствии ФГУП «ГНПП «Базальт»). На вооружение гранатомет был принят в 1971 году. На Западе были немало удивлены обнаружив, что в начале 1970-х в мотострелковых батальонах Советской Армии появились гранатометные взвода вооруженные АГС-17.
Автоматический гранатомет АГС-17 (АГС - Автоматический Гранатомет на Станке) показал себя эффективным оружием непосредственной огневой поддержки пехоты. Он предназначен для поражения живой силы и небронированных огневых средств находящихся открыто и за различными укрытиями. Помимо пехотного гранатомета на станке существуют варианты гранатомета для установки на вертолетах, бронекатерах, в дистанционно управляемых установках для создания огневых сооружений в укрепленных районах и на объектах бронетанковой техники.
Тактико технические характеристики АГС-17
Калибр: 30 мм
Выстрел: ВОГ-17(ВОГ-17М)
Масса гранатомета без боекомплекта: 18 кг
Масса станка: 12 кг
Начальная скорость гранаты: 185 м/с
Темп стрельбы: от 50-100 до 420 в /мин
Максимальная дальность стрельбы: 1730 м
Минимальная дальность навесной стрельбы: 1000 м
Емкость ленты: 29 выстрелов
В начале 2000-х специально по заказу МВД России в Конструкторском бюро приборостроения г. Тула был разработан и в 2005 году принят на вооружение ручной магазинный гранатомет ГМ-94 (Гранатомет Магазинный) с комплектом выстрелов серии ВГМ93 различного назначения.
Новый гранатометный комплекс обеспечивает выполнение широкого круга задач. К ним относятся — создание непереносимых для нахождения человека условий на открытой местности и в помещениях; поражение живых целей в населенных пунктах, фортификационных сооружениях и транспортных средствах; вывод из строя небронированной техники; временная нейтрализация преступников без нанесения им тяжелых травм и увечий.
Особенностью гранатомета является его конструктивная схема — помпового типа, с размещением магазина над стволом. Перезаряжание гранатомета, производится вручную перемещением ствола вместе с цевьем вперед и назад. Отражение стреляной гильзы происходит вниз, что не создает опасности находящимся рядом. Самовзводный ударно-спусковой механизм обеспечивает высокую боевую готовность оружия и безопасность обращения с заряженным гранатометом.
Такая конструкция оружия обеспечивает его высокую надежность и позволяет применять боеприпасы широкой номенклатуры и с различными показателями массы и скорости поражающих элементов. При этом обеспечена высокая боевая скорострельность оружия, при минимальных демаскирующих признаках (звука и пламени) выстрела.
Тактико технические характеристики гранатомета ГМ-94
Калибр: 43 мм
Выстрел: ВГМ 93
Масса оружия без выстрелов: 4,5 кг
Длина оружия:
с осложенным плечевым упором: 540 мм
с откинутым плечевым упором: 810 мм
Начальная скорость: не менее 85м/с (термобарическая граната)
Макс дальность стрельбы: 600 м
Прицельнаядальностьстрельбы: до 300 м (по точечной цели)
Мин безопасная дальность стрельбы: 5 м (термобарическая граната)
Емкость магазина: 3 выстрела
Создание многоцелевого гранатометного комплекса РГС-50 началось в середине 1980г. В результате после выполнения ряда работ в конце 1980-х был создан и принят на вооружение новый гранатометный комплекс специального назначения. Комплекс состоял из 50-мм ручного гранатомета РГС-50 (Ручной Гранатомет Специальный) и выстрелов с гранатами слезоточиво-раздражающего (ГС50), светозвукового (ГС350) и ударно-шокового (ЭГ50 и ЭГ50М) действия.
В дальнейшем комплекс был дополнен боевыми гранатами осколочного (Г050) и кумулятивного (ГК50) действия, боеприпасом для выбивания замков дверей (ГВ50), гранатой для мгновенной постановки дымовой завесы (ГД50) и гранатой для разбивания стекол (БК50). Была также проведена модернизация гранаты слезоточиво-раздражающего (ГС50М).
Гранатомет РГС-50 представляет собой однозарядное оружие с откидывающимся (как у охотничьего ружья) гладким стволом.
В конце 1990-х гранатомет РПС-50 прошел модернизацию и получил наименование РГС-50М. Для более удобного удержания гранатомета под стволом была установлена складная рукоятка. Гидропружинный тормоз отката был заменен пружинным, усовершенствован ударно-спусковой механизм.
Эффективное поражение одиночной живой цели обеспечивается выстрелом ЭГ-5СХ Эластичный поражающий элемент ударно-шокового действия массой около 85г. этого выстрела надежно нейтрализует незащищенного человека на непродолжительное время на дистанциях до 40 м. При этом обеспечивается максимальная безопасность человека, даже при случайном попадании поражающего элемента в голову.
За почти двадцатилетний период эксплуатации гранатомет РГС-50 (РГС-50М) зарекомендовал себя эффективным оружием антитеррористических подразделений органов безопасности.
Тактико технические характеристики гранатомета РГС-50
Калибр: 50 мм
Выстрел: с гранатами ГС 50М, ГСЗ 50, ЭГ 50, ГО 50, ГК 50, ГВ 50, ГД 50
Масса оружия без выстрела: 6,3 кг
Длина оружия: 890 мм
Начальная скорость: 92 м/с
Прицельная дальность стрельбы: 150 м
Основной целью разработки нового гранатомета в начале 1990-х было значительное снижение его массы. По сравнению с другим подобным оружием гранатомет АГС-30 имеет рекордно низкий вес - 17,5 кг (гранатомет со станком и прицелом). Созданием нового гранатомета в Конструкторском бюро приборостроения (г. Тула) занимался один из выдающихся оружейников современности В.Л.Грязев.
Для стрельбы из гранатомета используются 30-мм выстрелы ВОГ-17М, ВОГ-30 и ГПД-30 с осколочной гранатой. Питание гранатами осуществляется из металлической ленты на 29 выстрелов, уложенной в коробку, которая в боевом положении крепится с правой стороны гранатомета (лента и коробка взаимозаменяема с коробкой от гранатомета АТС-17).
АГС-30 обеспечивает поражение живых целей и небронированных огневых средств, находящихся открыто и за различными укрытиями (открытые окопы или траншеи, обратные склоны высот; овраги и т. п.).
Стрельба из гранатомета может вестись, как настильной, так и навесной траекторией. Для точного наведения оружия в цель служит оптический прицел, обеспечивающий стрельбу прямой, полупрямой наводкой или с закрытых огневых позиций. В качестве дополнительного может использоваться механическое прицельное приспособление» состоящее из регулируемой по высоте мушки и целика.
Обслуживание гранатомета в ходе боя и его транспортирование осуществляется расчетом из двух человек - наводчик и подносчик боеприпасов. В боевом положении гранатомет может транспортироваться без разборки одним человеком.
Тактико технические характеристики гранатомета АТС-30
Калибр: 30 мм
Выстрелы: ВОГ-17М, ВОГ-30, ГПД-30
Масса со станком без патронной коробки и прицела: 16,5 кг
Габаритные размеры комплекса: 490 х 735 х 1165 мм
Длина гранатомета: 837 мм
Начальная скорость гранаты: не ниже 183 м/с
Темп стрельбы: 400 выстр /мин
Макс дальность стрельбы выстрелами:
ВОГ-17М, ВОГ-30: до 1700 м
ГПД-30: до 2100 м
Емкость ленты: 30 выстрелов
Противотанковые гранатометы, как вид ручного огнестрельного оружия, начали свое развитие в годы второй мировой войны. Объединение в одном образце безоткатного пускового устройства и кумулятивного боеприпаса позволило создать легкое противотанковое оружие, которое и стало тоновой последнего рубежа противотанковой обороны подразделений пехоты.
В гранатометах первого поколения использовались выстрелы с гранатами активного («Панцерфауст», РПГ-2, «Карл Густав»), или реактивного шла (М. 18 «Базука», «Офенрор», СГ-82). И те, и другие конструкции имеют как достоинства, так и недостатки. Так. выстрел активного типа позволяет создать гранатометный комплекс небольшой массы и габаритов, но при этом дальность стрельбы из него, как правило, не превышает 200 метров. Выстрел реактивного типа позволяет повысить дальность прицельной стрельбы, но, в то же время» длина такого гранатомета весьма значительна.
В середине 1950-х годов в СССР, после проведения ряда широкомасштабных исследований и испытаний, были определены требования на разработку нового, более совершенного ручного противотанкового гранатомета взамен РПГ-2. Заданием на разработку гранатомета предусматривалось значительное повышение кучности и дальности прицельной стрельбы, с одновременным повышением бронепробиваемости и сохранением приемлемых массо-габаритных характеристик.
В ГСКБ-47 (сегодня ФГУП «ГНПЛ «Базальт») впервые для ручного гранатомета было предложено использовать активно-реактивную баллистическую схему выстрела — основы гранатометного комплекса. Автором этого предложения стал ведущий конструктор нового гранатомета ГСКБ-47 Валентин Константинович Фирулин.
Сам гранатомет разрабатывался в ОКБ-575 (г. Ковров), а оптический прицел к нему в ЦКБ «Точприбор» (г. Новосибирск). Серийное производство всей номенклатуры выстрелов к РПГ-7 осуществлялось на ФГУП «Химический завод «Планта» (г. Нижний Тагил).
Тактико технические характеристики РПГ-7Д
Применяемые
выстрелы: ПГ-7В, ПГ-7ВМ, ПГ-7ВС, ПГ-7ВС1, ПГ-7ВЛ ПГ-78Р, ТБГ-7В, 0Г-7В
Дальность прицельной стрельбы, м: 500 - (ПГ-7ВМ, ПГ-7ВС); 300 - (ПГ-7ВЛ); 200-
(ПГ-7ВР, ТБГ-7В), 280 - (ОГ-7В)
Калибр, мм: 40
Масса с оптическим прицелом, кг: 6,3
Длина гранатомета, мм: 950
Боевая скорострельность, выстр./мин: 4-6

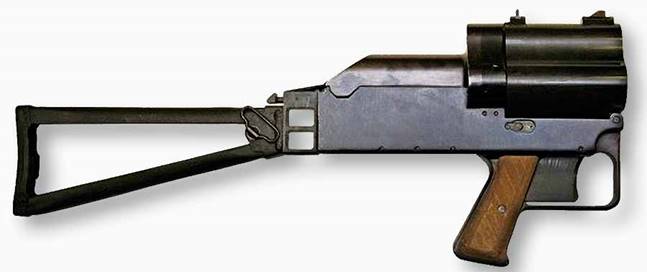

Для решения специальных задач по временной нейтрализации террористов непосредственно при штурме объекта используется легкий гранатометный комплекс. В состав легкого многоцелевого ручного гранатометного комплекса входит гранатомет РГС-33 (Ручной Гранатомет Специальный) и выстрелы различного назначения.
РГС-33 представляет собой трехствольное оружие с откидывающимися, как у охотничьего ружья, гладкими стволами. Заряжание гранатомета производится с казенной части ствола. Небольшие габариты и масса гранатомета позволяют производить стрельбу из него одной рукой.
Для стрельбы из гранатомета может использоваться гамма выстрелов различного назначения: ГСЗ-ЗЗ с гранатой светозвукового действия, ГС-33 с гранатой слезоточиво-раздражающего действия, ЭГ-ЗЗМ с резиновой картечью; ЭГ-33 с эластичным поражающим элементом.
Многоцелевые гранатометные комплексы РГС-33 и РГС-50М составляют систему гранатометного вооружения антитеррористических подразделений ФСБ России.
Тактико технические характеристики РГС-33
Калибр: 33 мм
Типы гранат: светозвукового
действия; слезоточиво-раздражающего действия; ударнр-шоковые
Масса оружия: 2,5 кг
Начальная скорость гранаты: 50
м/с
Прицельная дальность стрельбы: 25
м
Необходимость повышения возможностей пехоты по поражению живой силы противника в долговременных огневых сооружениях и в бетонных укрытиях при штурме укрепленных районов или населенных пунктов привело разработчиков из ГНПП «Базальт» к созданию принципиально нового многофункционального одноразового гранатомета.
Его боевая часть состоит из двух тандемно расположенных боевых частей. Первая боевая часть кумулятивного действия обеспечивает пробитие брони или другой преграды (железобетон, кирпичная стена и т.п.). Подрыв основной боевой части обеспечивает создание облака ВВ в мелкодисперсном состоянии и его занос в пробоину и запреградное пространство. Взрыв распыленного ВВ обеспечивает многофакторное (фугасное и зажигательное) действие.
Новый гранатомет РМГ (РМГ — реактивная многоцелевая граната) был создан в ГНПП «Базальт» в начале 2000-х. Как и в одноразовых противотанковых и штурмовых гранатометах в его наименовании было использовано название боеприпаса — граната. Ведущим конструктором гранатомета был Иртуганов С. Х.
Гранатомет РМГ обеспечивает эффективное поражение легкобронированной и небронированной техники, живой силы в укрытиях полевого типа, ДОТах, ДЗОТах, зданиях городского типа и на открытой местности.
Тактико технические характеристики РМГ
Тип боевой части:
кумулятивная и тереаобарическая
Калибр боевой части: 105 мм
Масса гранатомета: 8,5 кг
Длина: 1000 мм
Прицельная дальность стрельбы: 600 м
Время перевода в боевое положение: до 10 с
Разработка РПГ-18 началась в ГНПП «Базальт» в конце 1960-х, уже после того, как подобное оружие прошло обкатку в Юго-Восточной Азии. Ведущими конструкторами гранатомета были В. И. Барабошкин и И. Е. Рогозин (название гранатомета в ходе разработки — «Муха»). Пусковое устройство РПГ-18, как и для всех последующих одноразовых гранатометов, разрабатывали в ЦКИБ СОО (ныне филиал КБЛ, г. Тула). Для разработки отдельных, наиболее важных узлов гранаты были подключены и другие предприятия оборонно-промышленного комплекса.
Выстрел РПГ-18 состоит из калиберной гранаты ПГ-18 с кумулятивной боевой частью и реактивного двигателя. Кумулятивный заряд обеспечил бронепробиваемость до 300 мм. Дальность прицельной стрельбы из РПГ-18 составляет 200 м.
Калибр боевой
части, мм: 64
Масса РПГ в сборе, кг: 2,6
Длина в походном/ боевом положении, мм: 705/1050
Дальность прицельной стрельбы, мг: 200
Время перевода в боевое положение, с: до 10
Толщина пробиваемых преград, мм:
гомогенной брони: 300
железобетонной: около 1000
кирпичной: около 1500
деревоземляной: около 2000
Выстрел РПГ-18
Значительное распространение динамической защиты для защиты бронетехники потребовали создания новых индивидуальных средств поражения таких боевых машин. В конце 1980-х в ГНПП «Базальт» была разработана и в 1989 г. принята на вооружение тяжелая реактивная противотанковая граната РПГ-27. Ведущими конструкторами РПГ-27 в разное время были Ю. И. Радченко и А. Ф. Кораблев (название гранатомета в ходе разработки — «Таволга»).
Разработка РПГ-27 имела целью создание одноразового гранатомета, обеспечивающего поражение танков с динамической защитой, огневых средств и живых целей, находящихся в различных защитных сооружениях. Гранатомет используется для повышения боевых возможностей подразделений сухопутных войск.
Для повышения пробивного действия калибр основной боевой части был принят 105 мм, а предзаряда — 64 мм. Предзаряд с пьезоэлектрическим взрывателем срабатывает при встрече с контейнером динамической защиты танка, разрушает ее и подает импульс на срабатывание основной боевой части. При этом образование кумулятивной струи происходит уже после подрыва динамической защиты, при этом подрыв заряда ДЗ не деформирует кумулятивную струю основного заряда гранаты, не снижает его пробивного действия. В результате граната РПГ-27 обеспечивает преодоление защиты любых современных танков.
Увеличение массы и длины РПГ-27 снизило маневренность гранатометчика по сравнению с использованием легких гранатометов типа РПГ-26. Однако снижение отмеченных характеристик полностью перекрывается повышенными возможностями по поражению целей, оснащенных ДЗ. Перевод гранатомета из походного положения в боевое положение и обратно выполняется тремя простейшими операциями. Сборку и серийное производство РПГ-27 осуществляет ФГУП «Химический завод «Планта» (г.Нижний Тагил).
Тактико технические характеристики РПГ-27
Калибр боевой
части, мм: 64 и105
Масса РПГ в сборе, кг: 8,3
Длина, мм: 1135
Дальность прицельной стрельбы, мг: 200
Время перевода в боевое положение, с: до 10
Толщина пробиваемых преград, мм:
гомогенной брони: 600 за ДЗ
железобетонной: около 1500
кирпичной: около 2000
деревоземляной: около 3700
Обязательным требованием к РПГ, имеющим реактивный двигатель, является прекращение его работы до вылета гранаты, чтобы истечение газов закончилось внутри ствола — иначе газы могут поразить стреляющего. Большую скорость гранаты, а соответственно и дальность стрельбы, можно получить при удлинении ствола, чтобы реактивный двигатель гранаты работал на большем пути ее движения внутри ствола. Но удлинение ствола ухудшает маневренные возможности гранатомета» создает трудности в переноске РПГ, при посадке и высадке из боевых машин, увеличивает массу гранатомета. Стволы телескопической конструкции усложняют гранатомет, требуют от стреляющего выполнения дополнительных операций при подготовке РПГ к стрельбе.
Именно поэтому для сокращения длины пускового устройства в боевом положении российскими разработчиками были предприняты усилия по отработке реактивного двигателя, обеспечивающего на небольшой длине необходимый разгон гранаты, относительно высокую начальную скорость гранаты, а также безопасность стреляющего при различных положениях для стрельбы. За счет этого удалось создать пусковые устройства обеспечивающие достаточно высокие начальные скорости гранат и удобство обращения с гранатометом.
В 1980 г на вооружение Советской Армии была принята граната РПГ-22. Новая граната создавалась в ГНПП «Базальт», исходя из опыта эксплуатации РПГ-18, с целью повышения бронепробиваемости, уменьшения времени ее перевода в боевое положение и упрощения конструкции м эксплуатации. Ведущим конструктором гранатомета был назначен А. С. Старостин (название гранатомета в ходе разработки — «Нетто»).
За счет увеличения калибра гранаты до 72,5 мм и массы заряда боевой части удалось значительно повысить бронепробиваемость с 300 до 400 мм.
Разработка нового порохового заряда реактивного двигателя привела к сокращению времени работы двигателя, что позволило иметь у РПГ-22 более короткий ствол. Применение выдвижного насадка на стволе позволило уменьшить длину в боевом положении по сравнению с РОГ-18 до 850 мм.
При этом была увеличена начальная скорость гранаты со 114 до 133 м/с Повышение начальной скорости гранаты РПГ-22 увеличило дальность прицельной стрельбы до 250 м и дальность прямого выстрела до 160 м.
Новая конструкция ударно-спускового механизма, взрывателя, стабилизатора и пускового устройства позволили повысить надежность гранатомета и снизить время его перевода в боевое положение.
Как и при стрельбе из РПГ-18 была достигнута высокая кучность стрельбы.
В СССР и России гранатометы РПГ-18 и РПГ-22 выпускались до 1993г. когда их производство было прекращ.
Тактико технические характеристики РПГ-22
Калибр боевой части, мм: 72,2
Масса РПГ в сборе, кг: 2,7
Длина в походном/ боевом положении, мм: 755/850
Дальность прицельной стрельбы, мг: 250
Время перевода в боевое положение, с: до 10
Толщина пробиваемых преград, мм:
гомогенной брони: 400
железобетонной: около 1000
кирпичной: около 1500
деревоземляной: около 2000
В начале 1980-х с целью замены РПГ-18 и РПГ-22 в СССР в ГНПП «Базальт» была разработана и в 1985 г. принята на вооружение новая реактивная противотанковая граната РПГ-26. Ведущим конструктором РПГ-26 был В. С. Токарев (название работ в ходе разработки «Аглень»).
В этом варианте РПГ удалось создать однотрубное пусковое устройство без выдвижного насадка при общей длине 770 мм. Но при этом начальная скорость гранаты РПГ-26 была повышена до 144 м/с. Достигнуто это 6ыло, главным образом, за счет создания более совершенного реактивного двигателя, который за меньший путь по стволу сообщает гранате большую скорость, заканчивая работу до момента вылета. Дальность прямого выстрела также возросла до 170 м.
Однотрубное пусковое устройство упростило конструкцию РПГ-26 и его подготовку к стрельбе. Перевод гранатомета из походного положения в боевое и обратно выполняется тремя простейшими операциями. Кроме того, новое пусковое устройство позволяет осуществлять перевод гранатомета из боевого положения в походное, если производить выстрел нет необходимости.
Помимо отмеченных усовершенствований, в новой конструкции было сделано еще несколько изменений. Так, переднюю и заднюю крышку трубы не надо снимать при переводе пускового устройства в боевое положение: при выстреле задняя крышка отбрасывается истекающими газами, а передняя — разрывается обтекателем головной части гранаты. Обе крышки сделаны из резины. Это упростило подготовку РПГ-26 к выстрелу.
Выстрел РПГ-26
На сегодня в РПГ-26 наиболее полно объединены все последние достижения науки и технологий для этого вида оружия. Серийное производство РПГ-26 осуществляется ФГУИ «Химический завод «Планта» (г.Нижний Тагил).
Тактико технические характеристики РПГ-26
Калибр боевой части, мм: 72,5
Масса РПГ в сборе, кг: 2,9
Длина в походном, мм: 770
Дальность прицельной стрельбы, мг: 250
Время перевода в боевое положение, с: .до 5
Толщина пробиваемых преград, мм:
гомогенной брони: 440
железобетонной: около 1000
кирпичной: около 1500
деревоземляной: около 2400
Дальнейшее совершенствование защищенности танка — создание новой комбинированной брони, использование встроенной и новых вариантов навесной динамической защиты, в основных танкостроящих государствах, проводившееся в 1990-х вновь, потребовали увеличения бронепробиваемости боеприпасов ручных противотанковых гранатометов. В начале 2000-х в ФГУП «ГНПП «Базальт» был разработан тяжелый ручной одноразовый противотанковый гранатомет «Реактивная противотанковая граната РПГ-28».
Разработка этого противотанкового средства имела целью создание ручного одноразового гранатомета, обеспечивающего максимально возможное пробитие бронезащиты перспективных танков с соблюдения приемлемых массо-габаритных характеристик. РПГ-28 также обеспечивает эффективное поражение живой силы, находящейся в оборонительных сооружениях и зданиях. Гранатомет предназначен для повышения боевых возможностей подразделений сухопутных войск.
Для повышения пробивного действия калибр основной боевой части гранаты ПГ-28 был увеличен до 125 мм. Предзаряд с пьезоэлектрическим взрывателем, также как и у РПГ-27 срабатывает при встрече с контейнером динамической защиты танка, разрушает ее и подает импульс на срабатывание основной боевой части. При этом образование кумулятивной струи основного заряда происходит уже после подрыва ВВ динамической защиты, при этом кумулятивная струя основного заряда гранаты не деформируется, а ее пробивное действие не уменьшается. В результате граната ПГ-28 обеспечивает преодоление защиты любых современных танков.
Увеличение калибра привело к повышению массы РПГ-28 до 12 кг Дальность прицельной стрельбы из гранатомета составляет 300 м Перевод гранатомета из походного положения в боевое и обратно выполняется тремя простейшими операциями.
Увеличение массы и длины РПГ-28 снизило маневренность гранатометчика по сравнению с использованием легких одноразовых гранатометов типа РПГ-26. Однако снижение отмеченных характеристик перекрывается повышенными возможностями по поражению целей, оснащенных ДЗ.
Тактико технические характеристики РПГ-28
Калибр боевой
части, мм: 125
Масса РПГ в сборе, кг: 12
Длина, мм: 1100
Дальность прицельной стрельбы, м: 300
Время перевода в боевое положение, с: до 10
Толщина пробиваемых преград, мм:
гомогенной брони: 900 за ДЗ
Высокая эффективность гранаты ТБГ-7 многофакторного поражающего действия при стрельбе по различным целям предопределило и создание одноразовых гранатометов с подобными боевыми частями.
В конце 1990-х на основе гранатомета РПГ-27 в ГНПП «Базальт» был создан и в 2002 г. принят на вооружение гранатомет РШГ-1 (РШГ реактивная штурмовая граната). Как и для одноразовых противотанковых гранатометов, в названии нового гранатомета было использовано название применяемого боеприпаса. Ведущим конструктором гранатомета был назначен Иртуганов С. Х. (название гранатомета в ходе разработки — «Таволга-1»).
Термобарическая боевая часть гранаты этого гранатомета — многофакторного (фугасного, осколочного и зажигательного) действия была с небольшими изменениями заимствована от гранаты ТБГ-7. Она обеспечивает эффективное поражение легкобронированной техники, огневых средств и живых целей, находящихся открыто или в различных защитных сооружениях. РШГ-1 обеспечивает поражение живых целей в помещениях объемом до 300 м? на открытой местности в радиусе до 10 м, в окопах и бункерах при подрыве гранты на удалении до 2 м от окопа или амбразуры. Эффективность действия такой боевой части соответствует по мощности разрыву 122-мм осколочно-фугасного снаряда.
Реактивный двигатель гранаты был взят от гранаты ПГ-27 (Пусковое устройство также заимствовано от РПГ-27. Его незначительное отличие состоит только в изменении прицела соответствии с баллистикой нового боеприпаса.
Этот гранатомет показал себя как эффективное средство поражения в ходе штурмовым операций в населенных пунктах.
Тактико технические характеристики РШГ-1
Тип боевой части:
термобарическая
Калибр боевой части, мм: 105
Масса гранатомета, кг: 8,3
Длина, мм: 1135
Дальность прицельной стрельбы, м: 600
Время перевода в боевое положение, с: до 10
Постоянное противостояние танка и противотанкового средства, соревнование «средств защиты и нападения» наглядно демонстрируется развитием противотанкового гранатометного вооружения. Широкое применение, после второй мировой войны, ручных противотанковых гранатометов с кумулятивными боеприпасами привело к необходимости совершенствования защищенности танков.
Применение на основных танках сначала разнесенной защиты, а затем и комбинированной брони снизило эффективность применения ручных противотанковых гранатометов и обусловило необходимость повышения мощности их кумулятивных боеприпасов. В результате они были усовершенствованы и вновь обеспечили выполнение задач борьбы с танками.
Следующим этапом в развитии защиты танков явилось создание навесной динамической защиты («реактивной брони»), значительно снижающей уровень пробиваемости моноблочных кумулятивных боевых частей. В ответ на это были созданы боеприпасы для ручных гранатометов с тандемным расположением боевых частей, обеспечивающих «снятие динамической защиты» предзарядом и пробитие брони основным зарядом.
Очередным этапом в совершенствовании защиты танка, стало создание активной защиты, обеспечивающей поражение подлетающих к танку боеприпасов. Сегодня это соревнование продолжается.
Ручной противотанковый гранатометный комплекс РПГ-29 разрабатывался в ПНПП «Базальт» в кооперации с рядом предприятий в середине-конце 1980-х (в частности пусковое устройство разрабатывалось в ЦКИБ СОО, г. Тула). Он должен был прийти на смену постепенно устаревающим РПГ-7В, РПГ-16 и в какой-то мере, СПГ-9М. Работы по созданию нового гранатометного комплекса получили соответствующее название — «Вампир». Ведущим конструктором по комплексу был назначен B.C. Токарев. В 1989 году ручной противотанковый гранатомет РПГ-29 с выстрелом ПГ-29В были приняты на вооружение.
РПГ-29 предназначен для поражения бронированной техники, огневых средств и живых целей находящихся в различных защитных сооружениях на дальности до 500 м. Для стрельбы из гранатомета используется 105-мм выстрел ПГ-29В с реактивной гранатой, имеющей кумулятивную боевую часть тандемного типа, унифицированную с боевой частью выстрела ПГ-7ВР для гранатомета РПГ-7В и обеспечивающую поражение высокозащищенных целей, в т. ч. и танков с динамической защитой.
Тактико технические характеристики РПГ-29
Калибр гранатомета,
мм: 105
Наименование выстрела: ПГ-29В
Тип боетой части: кумулятивная, тандемная
Масса гранатомета, кг: 11,5
Масса выстрела, кг: 6,7
Дальность прицельной стрельбы, м: 500
Толщина пробиваемых преград, м:
гомогенной брони после преодоления ДЗ: более 0,6
кирпичной и железобетонной: более 1,5
дерево-земляной: более 3,7
РПГ-32 или «Хашим» — таково наименование новейшего многоцелевого гранатомета, созданного специалистами ФГУП «ГНПП «Базальт» по требованиям, разработанным ВС Иорданского Хашимитского Королевства. Его макет был впервые продемонстрирован на стенде совместного российско-иорданского предприятия «JRESKO» на выставке специального вооружения и специальных технических средств SOFEX 2006.
Важнейшей особенностью гранатомета является то, что многоразовое пусковое устройство с дневным коллиматорным прицелом имеет незначительную массу (3 кг) и длину (360 мм).
Перед стрельбой, в зависимости от выполняемой задачи, к нему пристыковывается контейнер с выбранным типом выстрела калибра 72 или 105 мм с гранатой в кумулятивном или термобарическом снаряжении.
Общая масса гранатометного комплекса, в зависимости от выбранного типа выстрела» составляет 6-10 кг, а его длина — 900-1200 мм. Такое конструктивное решение обеспечивает рациональное сочетание общей боевой нагрузки-гранатометчика и носимого боезапаса с решаемыми задачами и типами поражаемых целей.
Гранатометный комплекс РПГ-32 имеет высокие показатели эргономичности, что обеспечивает удобство его применения из различных положений, быстроту и точность наведения и простоту заряжания. В походном положении прицельное приспособление и элементы электрического воспламенения реактивного двигателя гранаты размещаются в пусковом устройстве. Предусмотрена возможность комплектования гранатомета ночным прицелом.
По оценке специалистов РПГ-32 является на сегодня наиболее продвинутым гранатометным комплексом в мире и обладает лучшими боевыми и эксплуатационными свойствами.
Тактико технические характеристики РПГ-32
Калибр
гранатомета, мм: 105
Масса гранатомета с прицелом, кг: 3
Длина, мм: 900-1200
Дальность прицельной стрельбы, м: 700
Толщина пробиваемой брони после преодоления ДЗ, мм: 650
Реактивный пехотный огнемет «Шмель-М» был разработан в Конструкторском бюро приборостроения (КБП, г. Тула) в середине 2010-х на смену огнемету «Шмель». Он пред-ставляет собой глубокую модернизацию РПО-А. в ходе которой было обе» спечено значительное повышение дальности стрельбы и мощности бое-припаса. Дальность максимальной стрельбы возросла с 1000 м до 1700 м, а прицельной — с 600 м до 800 м. Мощность боевой части нового огнемета эквивалентна 5-6 кг тротила, что сравнимо по фугасному действию со 152-155-мм артиллерийским снарядом. При этом масса огнемета в боевом положении снизилась с 12 кг до 8,8 кг. Огнемет получил наименование РПО ПДМ-А «Шмель-М» (ПДУ — Повышенной Дальности и Мощности).
«Шмель-М», как и огнемет «Шмель», относится к классу тяжелых многоцелевых ручных безоткатных образцов оружия типа, гранатомет. Он предназначен для повышения боевых возможностей и тактической самостоятельности подразделений сухопутных войск. «Шмель-М» обеспечивает эффективное поражение живых целей и огневых средств, находящихся в различных защитных сооружениях, разрушения фортификационных сооружений, поражения транспортных средств и легкобронированной техники.
В отличие от предшественника в РПО ПДМ-А реактивный двигатель неразрывно соединен с боевой частью. Пусковое устройство огнемета — гладкоствольная труба из стеклопластика, также является контейнером для хранения боеприпаса. Окончательное снаряжение огнемета производится на заводе изготовителе и поставляется в войска в готовом к применению виде. Перед стрельбой к контейнеру присоединяется спусковой механизм с оптическим прицелом. Два снаряженных контейнера и один спусковой механизм с оптическим прицелом соединяются во вьюк общей массой 19 кг для переноски одним человеком.
Огнемет «Шмель» обладает высокими боевыми свойствами, прост по конструкции и надежен в эксплуатации.
Тактико технические характеристики РПО «Шмель-М»
Калибр, мм: 90
Масса, кг: 8,8
Длина, мм: 940
Дальность стрельбы, м:
максимальная: 1700
прицельная: 800

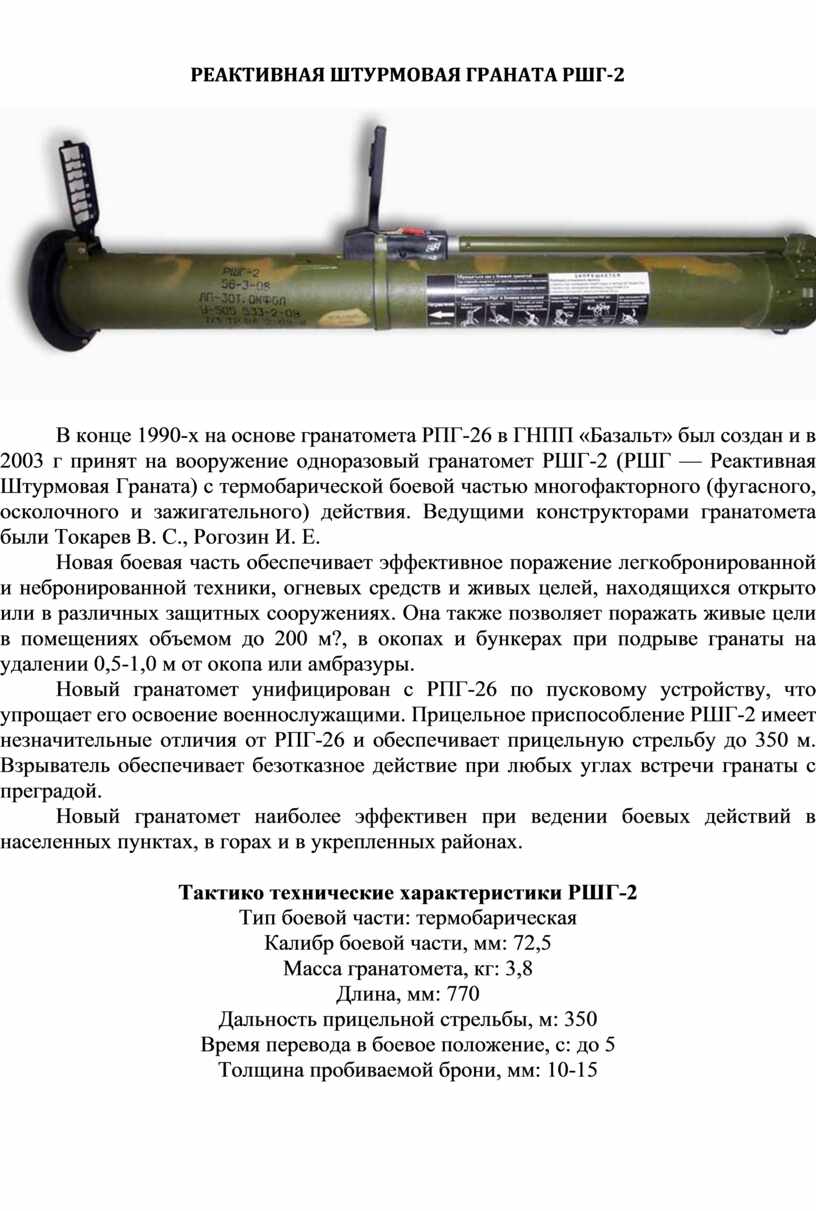

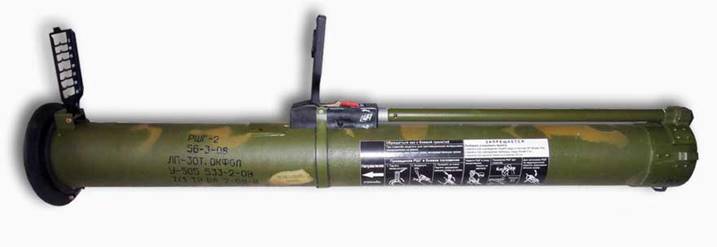

В конце 1990-х на основе гранатомета РПГ-26 в ГНПП «Базальт» был создан и в 2003 г принят на вооружение одноразовый гранатомет РШГ-2 (РШГ — Реактивная Штурмовая Граната) с термобарической боевой частью многофакторного (фугасного, осколочного и зажигательного) действия. Ведущими конструкторами гранатомета были Токарев B. C., Рогозин И. Е.
Новая боевая часть обеспечивает эффективное поражение легкобронированной и небронированной техники, огневых средств и живых целей, находящихся открыто или в различных защитных сооружениях. Она также позволяет поражать живые цели в помещениях объемом до 200 м?, в окопах и бункерах при подрыве гранаты на удалении 0,5-1,0 м от окопа или амбразуры.
Новый гранатомет унифицирован с РПГ-26 по пусковому устройству, что упрощает его освоение военнослужащими. Прицельное приспособление РШГ-2 имеет незначительные отличия от РПГ-26 и обеспечивает прицельную стрельбу до 350 м. Взрыватель обеспечивает безотказное действие при любых углах встречи гранаты с преградой.
Новый гранатомет наиболее эффективен при ведении боевых действий в населенных пунктах, в горах и в укрепленных районах.
Тактико технические характеристики РШГ-2
Тип боевой части:
термобарическая
Калибр боевой части, мм: 72,5
Масса гранатомета, кг: 3,8
Длина, мм: 770
Дальность прицельной стрельбы, м: 350
Время перевода в боевое положение, с: до 5
Толщина пробиваемой брони, мм: 10-15
С 1980-х одной из разновидностей ручного безоткатного оружия (по сути одноразовых многоцелевых гранатометов) стали реактивные огнеметы. Свое название они получили в наследство от струйных огнеметов, применявшихся в годы первой и второй мировых воин. Как известно, этот вид носимого оружия, в связи с малой дальностью метания огнесмеси и ее значительными потерями на траектории, практически прекратил свое существование.
Создание в 1980-х новых взрывчатых веществ, обладающих значительным фугасным и термическим действием, позволило создать ручное безоткатное оружие с боеприпасом многофакторного поражающего действия. Первым образцом такого оружия в СССР стал реактивный пехотный огнемет РПО «Рысь». Впоследствии ему на смену в Конструкторском бюро приборостроения (КБГЪ г. Тула) был разработан одноразовый огнемет РПО «Шмель».
Огнемет «Шмель» используется для повышения боевых возможностей подразделений сухопутных войск. Он предназначен для поражения живых целей и огневых средств, находящихся в различных защитных сооружениях, разрушения фортификационных сооружений, поражения транспортных средств и легкобронированной техники, а также создания очагов пожаров и зон задымления. Огнемет исполняется с тремя вариантами боевых частей: РПО-А — термобарическая, РПО-3 — зажигательная и РПО-Д — дымовая. «Шмель» обладает высокими боевыми свойствами, прост по конструкции и надежен в эксплуатации.
Тактико технические характеристики модификаций РПО
|
ТТХ |
Рысь |
Шмель |
Шмель-М |
|
Калибр, мм |
110,5 |
93 |
90 |
|
Прицельная дальность, м |
190 |
600 |
800 |
|
Дальность полета капсулы, м |
400 |
1000 |
1700 |
|
Масса огнемета, кг |
12,6 |
11 |
8,8 |
|
Масса огнесмеси в капсуле, кг |
4 |
2,1 |
3,2 |
|
Длина, мм |
1440 |
920 |
940 |
|
Эквивалент БЧ в тротиле, кг |
2,5 |
8-9 |
Материалы на данной страницы взяты из открытых источников либо размещены пользователем в соответствии с договором-офертой сайта. Вы можете сообщить о нарушении.
