Конструкция деревянных мостов

ТЕМА №6: «Деревянные мосты»
Занятие № 10 «Конструкция деревянных мостов.»

Преподаватель ДВ УЦПК
Комсомольского подразделения Черепанов А.С.

ИЗУЧИТЬ:
- Конструкцию деревянных мостов;
Сферы применения деревянных мостов

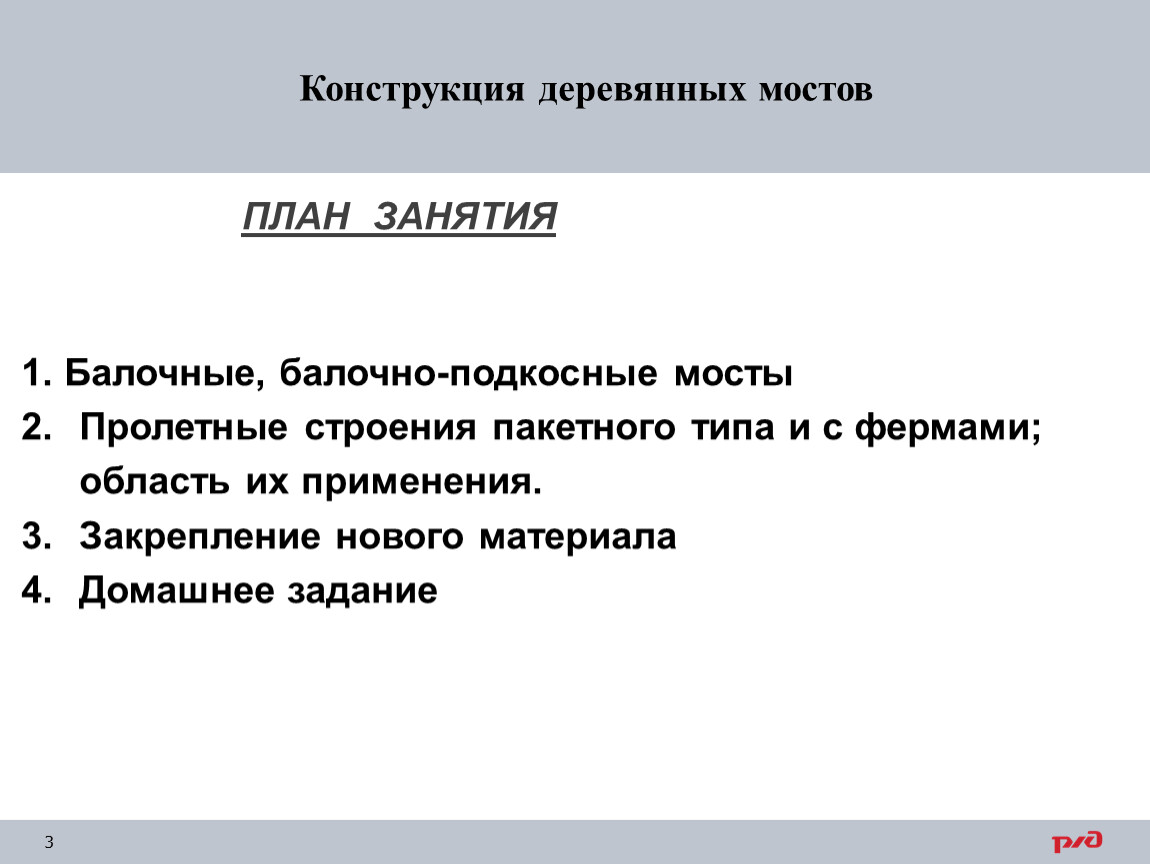

1. Балочные, балочно-подкосные мосты
Пролетные строения пакетного типа и с фермами; область их применения.
3. Закрепление нового материала
4. Домашнее задание

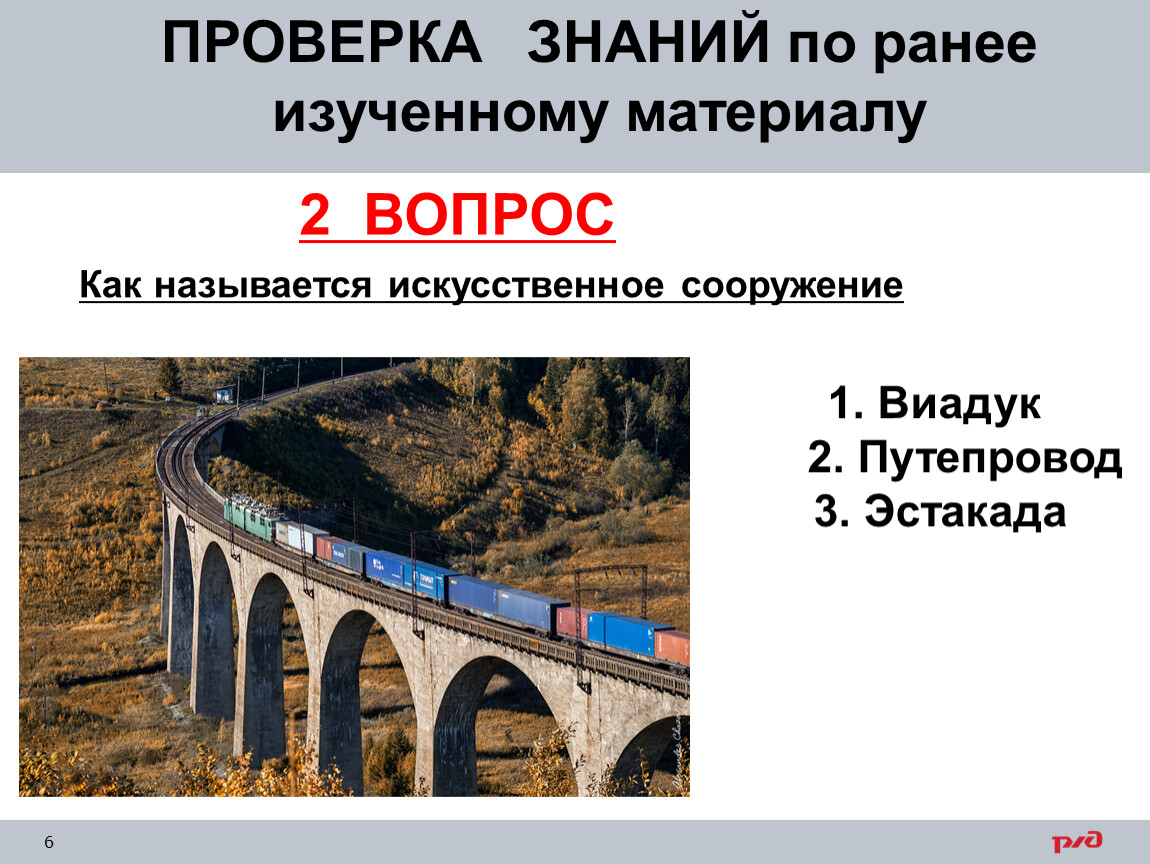

ПРОМЕЖУТОЧНЫЙ КОНТРОЛЬ ЗНАНИЙ

Как называются специальные составы для борьбы с паводками?

ДЕРЕВЯННЫЕ МОСТЫ

Применение деревянных мостов, достоинства и недостатки
Деревянные мосты под железные дороги в качестве постоянных сооружений допускаются только при выполнении двух условий:
система моста должна быть балочно-эстакадной;
должны использоваться элементы заводского изготовления с обязательной антисептической обработкой.

ДЕРЕВЯННЫЕ МОСТЫ

Во всех остальных случаях под железные дороги строятся только временные деревянные мосты.
Как правило, деревянные мосты имеют небольшие пролеты (железнодорожные от 2 до 9 метров, автодорожные от 25 до 40 метров).

ДЕРЕВЯННЫЕ МОСТЫ

достоинства:
сравнительная простота изготовления элементов;
невысокая стоимость по сравнению с мостами из других материалов;
распространенность древесины как строительного материала.

ДЕРЕВЯННЫЕ МОСТЫ

недостатки:
неоднородность материала (сучки и т. п.), пороки древесины;
набухание, растрескивание при избыточной влажности;
возгораемость;
гниение:

ДЕРЕВЯННЫЕ МОСТЫ

Сроки службы деревянных мостов без антисептирования - 5-10 лет, при хорошем содержании 12-15 лет. Мосты из антисептированной древесины служат 30-40 лет.
высокие эксплуатационные расходы по замене поврежденных элементов

ДЕРЕВЯННЫЕ МОСТЫ

Для деревянных мостов применяют хвойный лес. Наилучшими породами являются сосна, лиственница, ель, пихта удовлетворяющие требованиям ГОСТов. Для изготовления мелких деталей и соединений применяют древесину твердых лиственных пород, таких как бук, граб, дуб, ясень.

ДЕРЕВЯННЫЕ МОСТЫ

Виды деревянных мостов.

Деревянные мосты бывают систем:
балочные;
подкосные.
по конструктивным особенностям:
пакетные пролётные строения;
со сквозными фермами.

ДЕРЕВЯННЫЕ МОСТЫ

Балочные мосты.
Балочные мосты по конструкции являются наиболее простыми. Опоры моста состоят из стоек (свай), забитых в грунт, причем две из них - наклонные, под углом 6 : 1 для увеличения устойчивости пролета моста. Сваи погружают в грунт на глубину 3-4 метра. На верхние концы (голова) свай укладывают насадки, которые соединяют стойки (сваи) посредством стальных штырей, металлических планок или болтов с проушиной.

ДЕРЕВЯННЫЕ МОСТЫ

Особое внимание уделяют сопряжению моста с насыпью во избежание перемещений грунта конуса насыпи и появления просадок насыпи перед мостом. Кроме этого, необходимо предотвратить соприкосновение грунта с торцами пролетов. Осуществляют это путем устройства закладного щита, состоящего из 3-х свай длиной 4 метра, обшитых в верхней части досками или бревнами.

ферма

подкосный мост

ДЕРЕВЯННЫЕ МОСТЫ
