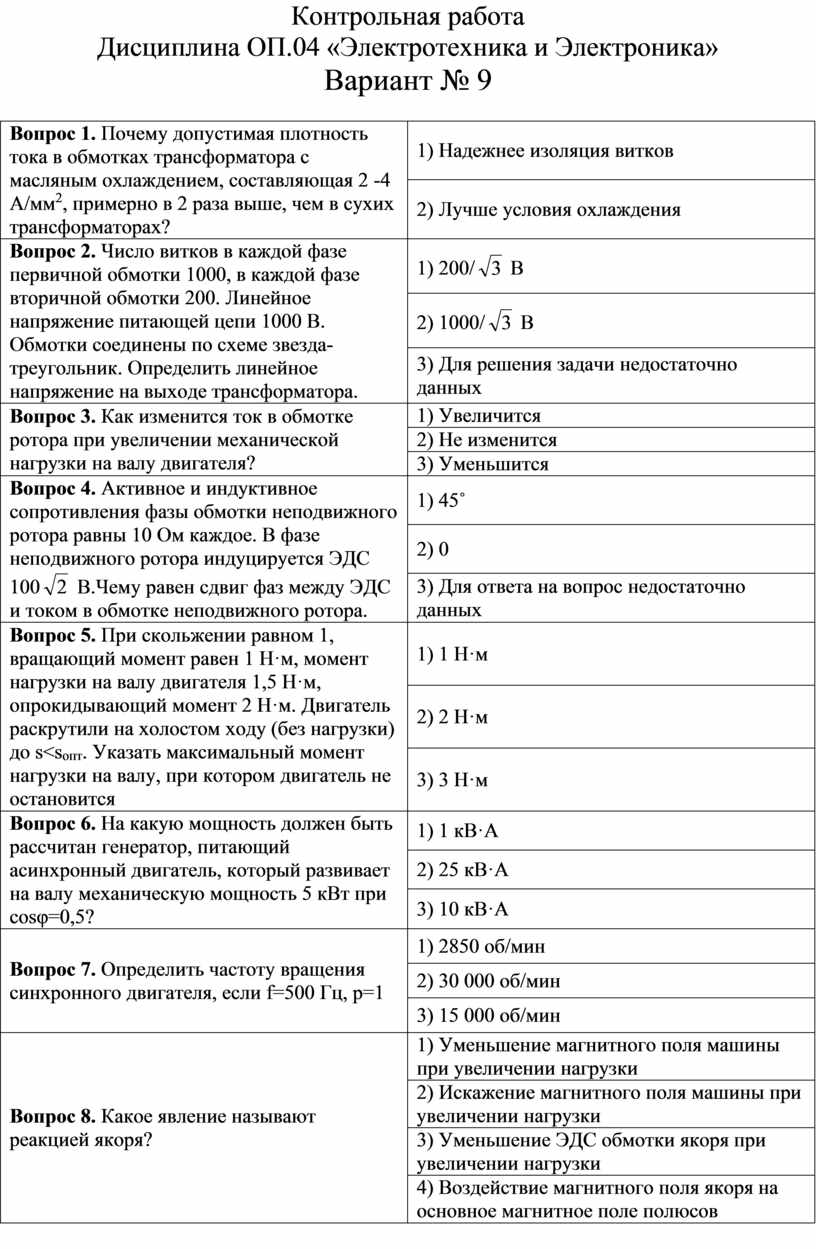

Контрольная работа Дисциплина ОП.04 «Электротехника и Электроника» Вариант № 9

Вопрос 1. Почему допустимая плотность тока в обмотках трансформатора с масляным охлаждением, составляющая 2 -4 А/мм², примерно в 2 раза выше, чем в сухих трансформаторах?

1) Надежнее изоляция витков

2) Лучше условия охлаждения

Вопрос 2. Число витков в каждой фазе первичной обмотки 1000, в каждой фазе вторичной обмотки 200. Линейное напряжение питающей цепи 1000 В. Обмотки соединены по схеме звезда-треугольник. Определить линейное напряжение на выходе трансформатора.

1) 200/ В

2) 1000/ В

3) Для решения задачи недостаточно данных

Вопрос 3. Как изменится ток в обмотке ротора при увеличении механической нагрузки на валу двигателя?

1) Увеличится

2) Не изменится

3) Уменьшится

Вопрос 4. Активное и индуктивное сопротивления фазы обмотки неподвижного ротора равны 10 Ом каждое. В фазе неподвижного ротора индуцируется ЭДС 100 В.Чему равен сдвиг фаз между ЭДС и током в обмотке неподвижного ротора.

1) 45˚

2) 0

3) Для ответа на вопрос недостаточно данных

Вопрос 5. При скольжении равном 1, вращающий момент равен 1 Н·м, момент нагрузки на валу двигателя 1,5 Н·м, опрокидывающий момент 2 Н·м. Двигатель раскрутили на холостом ходу (без нагрузки) до s<s_опт. Указать максимальный момент нагрузки на валу, при котором двигатель не остановится

1) 1 Н·м

2) 2 Н·м

3) 3 Н·м

Вопрос 6. На какую мощность должен быть рассчитан генератор, питающий асинхронный двигатель, который развивает на валу механическую мощность 5 кВт при cosφ=0,5?

1) 1 кВ·А

2) 25 кВ·А

3) 10 кВ·А

Вопрос 7. Определить частоту вращения синхронного двигателя, если f=500 Гц, р=1

1) 2850 об/мин

2) 30 000 об/мин

3) 15 000 об/мин

Вопрос 8. Какое явление называют реакцией якоря?

1) Уменьшение магнитного поля машины при увеличении нагрузки

2) Искажение магнитного поля машины при увеличении нагрузки

3) Уменьшение ЭДС обмотки якоря при увеличении нагрузки

4) Воздействие магнитного поля якоря на основное магнитное поле полюсов

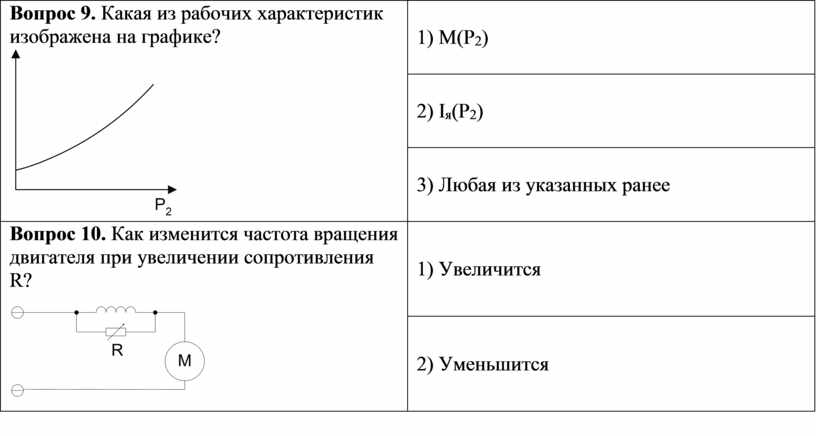

Вопрос 9. Какая из рабочих характеристик изображена на графике?

1) М(Р₂)

2) I_я(Р₂)

3) Любая из указанных ранее

Вопрос 10. Как изменится частота вращения двигателя при увеличении сопротивления R?

1) Увеличится

2) Уменьшится
