Контрольная работа по Гидрогеологии 10-й вариант

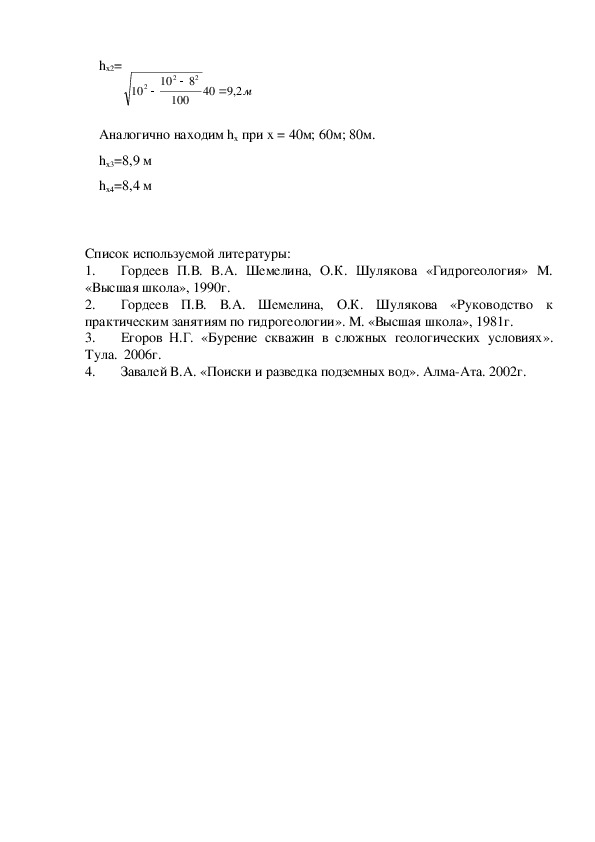

Вариант 10 1. Фильтрационные потери из водохранилища. 2. Движение грунтовых вод в междуречном массиве при наличии  инфильтрации. 3. Определение гидрогеологических параметров при неустановившемся движении подземных вод. 4. Основные физико­химические законы миграции подземных вод. 5. Грунтовый поток в горизонтальном песчаном пласте Кф = 20 м/сут. Вскрыт   двумя   скважинами,  даны   напоры   Н1 =  12м;       Н2 =  10м; расстояние   между   скважинами   100м.,   абсолютная   отметка водоупора 2м., определить един. расход потока и построить кривую депрессии. Ответы. 1.              Фильтрационные потери из водохранилища. Водохранилища – искусственные водоемы размером от мелких прудов до  крупнейших резервуаров воды протяженностью в сотни километров,  соизмеримые по размеру с естественными озерами. В любом случае  создание водохранилища представляет собой вторжение в природу,  нарушающее изначально сложившееся равновесие геологической среды,  поверхностных и подземных вод. По этой причине по берегам водохранилищ происходит: ­     во­первых, активизация уже имеющихся геологических процессов,  ­     во­вторых, развивается ряд специфических процессов, присущих  только окрестностям водохранилищ. Это – переработка берегов, заиление  и накопление твердого стока, различные виды фильтрации, суффозия под  основанием и изменение напряженного состояния горных пород. Активизация геологических процессов. По краям чаши водохранилищ  возможна активизация и возникновение оползней, оплывин, эрозии,  оживление карстово­суффозионных явлений. После заполнения рядакрупных горных водохранилищ в их окрестностях было отмечено  увеличение сейсмической активности. Переработка берегов, заиление и накопление твердого стока. После  заполнения водохранилища и подъема уровня воды в нем во многих  случаях начинается процесс разрушения и отступления берега,  получивший название переработки. Процесс имеет место на крупных  водохранилищах, сооруженных в мягких песчано­глинистых породах,  проявляется сильнее вблизи плотины и постепенно затухает к верховьям. В скальных породах процесс переработки практически не развивается.  Каковы же причины переработки? Рассмотрим поперечный профиль  долины реки .     Рис. 1. Схема переработки берегов водохранилища:  α α а) соотношение  2 >  1 показывает причину разрушения берега после  заполнения водохранилища; б) – схема размыва и заиления   На профиле показаны русло, пляж, склон долины и уровни воды до и после заполнения водохранилища. Наименьший уклон поверхности земли имеет  пляж ( 1) как место, во­первых, увлажненное, а во­вторых, испытывающее  воздействие волн и текущих вод реки. α Для каждого типа грунтов эта величина своя и в целом для песчано­ глинистых грунтов варьирует от одного до нескольких градусов, в то  время как угол склона долины реки ( 2) составляет значительно большую  величину, достигая первых десятков градусов. α После заполнения водохранилища уровень воды устанавливается напротив  склона долины реки и крутизна берега  2  начинает значительно  превышать аналогичную величину, возможную в естественных условиях  α 1. Долго такое положение продолжаться не может – происходит  увлажнение склона, его интенсивный размыв и отступление до тех пор,  пока угол уклона  2 не уменьшится и не приблизится к величине  1,  соответствующей составу грунтов, слагающих пляж. α α αРазмытый объем грунта вместе с твердым стоком отложится на дне  водохранилища, заметно уменьшая его глубину, – данный процесс получил  название заиление водохранилища. На волжских водохранилищах  переработка произошла по всему контуру и в отдельных  местах достигла  многих десятков метров. Методы борьбы. Переработка берегов представляет собой нежелательный  процесс, приводящий местами к потере земель различного назначения.  Наиболее ценные земли – это территории населенных пунктов и  сельскохозяйственные угодья.  Для противодействия процессу  переработки применяются различные берегоукрепительные мероприятия,  чаще других – укладки ячеистых бетонных блоков и устройство  набережных. В любом случае укрепление берега является весьма дорогостоящим делом  и на практике выполняется в пределах населенных пунктов, вдоль дорог,  проложенных по берегу водохранилища, или в других исключительных  случаях. При условии качественного выполнения работ  берегоукрепительные сооружения успешно приостанавливают процесс  переработки. Накопление твердого стока. Переносимые реками в естественных условиях частицы грунта получили название твердого стока. Способность потока  воды к переносу твердого стока зависит от размера частиц и скорости  движения воды. Легче всего переносятся мельчайшие глинистые частицы, а труднее всего – крупнообломочная фракция валунно­глыбового размера. Скорость течения воды в водохранилище значительно меньше, нежели воды в реках. По этой  причине, как только река впадает в водохранилище, ее транспортирующая  способность тут же падает, и переносимый ею материал откладывается на  дне водохранилища – это принято называть накоплением твердого стока. Спокойные равнинные реки переносят песчано­глинистый материал, а  горные реки, имеющие большие скорости течения, – также гравий, гальку и более крупные частицы, причем суммарный объем накопленного твердого  стока горной реки значительно больше накопленного твердого стока  равнинной реки, имеющей равный с нею расход воды. Подтопление – этим термином обозначается повышение уровня подземных  вод, вызванное повышением уровня поверхностных вод в водотоке. Чаще  всего крупные подтопления происходят в результате заполнения  водохранилищ. Схема подпора грунтовых вод показана на рисунке 2.Рис. 2. Подпор грунтовых вод и подтопление территории, вызванные  заполнением водохранилища  Как можно видеть из рисунка, величина подтопления максимальна по  берегу водохранилища и далее постепенно уменьшается и в итоге сходит  на нет по направлению в сторону от берега. Ширина зоны подтопления  может составлять сотни и тысячи метров. Процесс подтопления может иметь неблагоприятные последствия в том  случае, когда он происходит на территориях с уже сложившейся  застройкой. Подтопленными могут оказаться основания, подвалы и другие  подземные сооружения, сложнее становятся работы нулевого цикла в  котлованах на новых сооружениях. На неосвоенных площадях подтопление практически незаметно и отрицательных последствий не имеет. Меры борьбы – искусственное понижение уровня грунтовых вод с  помощью дренажа. Пример 1.  В 1930­е годы на Москве­реке была сооружена плотина, и  уровень воды в реке поднялся на три метра. В связи с этим ожидалось, что  в неблагоприятных условиях подтопления может оказаться полоса берега  Москвы­реки шириной 1­2 километра от Павелецкого вокзала до Свято­ Данилова монастыря. Вся эта территория включала застройку рубежа ХlХ­ ХХ веков. Здесь находились жилые здания и несколько десятков  промышленных предприятий. Сооружения имели подвалы, в которых  должно было произойти затопление. Для предотвращения такого развития событий вдоль берега Москвы­реки  был сооружен дренаж длиной около четырех километров, имеющий в  своем составе несколько сот скважин, галерею для сбора воды и две  насосные станции. Дренаж успешно защитил подземные части сооружений  от затопления. В 1990­е годы дренаж был отремонтирован и действует до  сих пор. Фильтрационные потери в окрестностях плотин.В связи с большим  перепадом высот между верхним и нижним бьефом плотины возникаетзначительный гидравлический напор, являющийся причиной возникновения фильтрационных потоков. Обычно принято рассматривать три вида фильтрации, схематично  показанных на рисунке 3: •       обходная фильтрация по горным породам по боковым примыканиям  плотины;  •       фильтрация по горным породам под основанием плотины; •       фильтрация сквозь тело земляной плотины. Фильтрация – обходная и под основанием плотины. Любые  фильтрационные потери из водохранилища представляют собой  отрицательное явление, так как  целью создания водохранилища в первую  очередь является накопление воды. Рис. 3. Схема обходной фильтрации  Первые два вида фильтрации происходят по горным породам по боковым  примыканиям и в основании плотины. В этих случаях область  распространения фильтрационных потоков может достигать десятков  метров. При этом величина расхода фильтрационных потоков будет  максимальной вблизи плотины и далее постепенно убывать в стороны и  вглубь от нее. Суммарная величина расхода фильтрационных потоков зависит от  перепада высот водохранилища и проницаемости массива горных пород  вблизи плотины – то есть от состава, состояния, тектоники, форм  залегания, пористости, трещиноватости, закарстованности горных пород и  других условий. Прогнозируемая величина фильтрационных потерь является одним из  весомых факторов, принимаемых во внимание при выборе местоположения створа плотины. Для снижения фильтрационных потерь из водохранилища выполняется два  типа мероприятий. Первое – работы по уменьшению проницаемостиокружающих горных пород – их цементация, глинизация, битумизация,  силикатизация и т.п. Эти операции обычно выполняются через скважины,  пробуренные в основании и по боковым примыканиям плотины. Второе –  закладка в конструкцию плотины элементов, увеличивающих длину  фильтрации – зуба плотины ­ углубленного участка фундамента и понура ­  противофильтрационного забетонированного участка в нижнем бьефе.  Фильтрация сквозь тело земляной плотины.  Земляная плотина и дамбы  отличаются размерами и конфигурацией, но сходны по внутреннему  составу и сложению. Сильно упрощая можно сказать, что тело плотины или дамбы отсыпается из слабофильтрующего глинистого материала, который  тщательно укатывается, трамбуется и уплотняется в процессе укладки с  целью уменьшения его фильтрационных показателей. Используется обычно местный глинистый материал, так как его требуется настолько много, что  завоз издалека невозможен.  После заполнения водохранилища сквозь тело земляной плотины и дамб  устанавливается фильтрационный поток, и образуются обычные в таком  случае зона насыщения, зона аэрации и уровень грунтовых вод  (рис. 4) Фильтрационный поток приводит к потерям воды из водохранилища. Для  наблюдений за ним в теле плотины устанавливаются наблюдательные  скважины и колодцы, а расчет потерь производится по формулам  динамики подземных вод. Земляная плотина и дамбы отличаются размерами и конфигурацией, но  сходны по внутреннему составу и сложению. Сильно упрощая можно  сказать, что тело плотины или дамбы отсыпается из слабофильтрующего  глинистого материала, который тщательно укатывается, трамбуется и  уплотняется в процессе укладки с целью уменьшения его фильтрационных  показателей. Используется обычно местный глинистый материал, так как  его требуется настолько много, что завоз издалека невозможен.  Рис. 4. Фильтрация сквозь тело плотины:  а ­ в плане; б ­ в разрезеСуффозия под основанием плотины – процесс механического выноса  частиц грунта подземными водами, что рассматривается в разделе  «Процессы, связанные с присутствием и движением подземных вод». После заполнения емкости водохранилища возникновение суффозии  возможно в нижнем бьефе (см. рис. 4). Причиной возникновения суффозии под плотиной является большая  величина напорного градиента, создаваемого водохранилищем, высокая  скорость и восходящее направление фильтрационного потока подземных  вод, выходящего из­под основания плотины. Все это оказывает  взвешивающее воздействие на частицы грунта и создает условия для  развития суффозии, способной усиливаться с течением времени. В данных  условиях суффозия признается опасным процессом, нарушающим работу  грунтового основания плотины. Для предотвращения суффозии применяются те же методы, что и для  борьбы с фильтрацией воды под основанием плотины –  противофильтрационные завесы, устройства зуба и понура плотины, а  также отсыпка дополнительного объема крупнообломочного материала в  нижнем бьефе плотины. Напряженное состояние горных пород в окрестности плотины. По  поверхности контакта плотины водохранилища и геологической среды  имеет место два вида нагрузки. Сжимающая нагрузка от веса плотины на основание. Процессы,  происходящие при этом в грунтах, рассмотрены в разделе «Процессы в  основании сооружений». Сдвигающая нагрузка от веса воды в верхнем бьефе. Для противодействия  этому виду нагрузки бетонной плотине придается изогнутая форма арки, в  результате чего она упирается и передает нагрузку на боковые  примыкания. По этой причине необходимо тщательное изучение состава,  свойств, условий залегания и всех прочих характеристик горных пород,  слагающих эти примыкания.  Земляные плотины противодействуют  сдвигающей нагрузке за счет своего веса и сцепления с основанием. Наименее благоприятными считаются условия, если в основании имеются  прослои пластичных глинистых пород, плохо сопротивляющиеся сдвигу.  Для правильной оценки условий работы основания требуется подробное  изучение разреза и точное измерение свойств грунтов всех встреченных  слоев. 2.      Движение грунтовых вод в междуречном массиве при наличии  инфильтрации.Инфильтрационное   питание   (инфильтрация)   W   –   количество   воды, просачивающееся на поверхность грунтовых вод в единицу времени (мм/год, мм/сут, м/сут) через единицу площади междуречного массива. Пусть   водоупор   залегает   горизонтально.   Определим   положение водораздела   и   единичную   величину   расхода.   Расход   грунтового   потока   в любом   сечении   х   междуречного   массива   при   наличии   инфильтрации     (W) выражается формулой qx = q1 + Wх  где qx – расход грунтового потока в сечении 3, отстоящем от уреза реки А на расстоянии х (рис.24); q1 – расход потока в начальном сечении у уреза реки А. (1)  Расходы qx  и q1  считаются положительными, если движение происходит по оси х, и отрицательными, если – против. По уравнению Дюпюи расход грунтового потока равен:  qx  kh dh dx Подставляя значение qx из уравнения Дюпюи в уравнение (1), получим  kh dh dx  q 1 Wх  (2) Разделив   переменные   и   проинтегрировав   уравнение   в   пределах   от начального   сечения   1   до   промежуточного   сечения   3,   получим   следующее выражение:   (3)  q 1 k   dx x 0 W k  xdx x 0  hdh xh h 1  интегрирование дает   (4) 2 hx  2 h 1  2  q 1 k x  W k * 2 x 2 откуда(5) q 1  k 2 h 1 2 x  h x 2  W 2 x Принимая конечные величины в соответствии с граничными условиями х = L1­2, hx = h2, получим q 1  k 2 x 2 h 1 2 h  L  21  W L  21 2   (6) Подставив   значения   q1  из   уравнения   (6)   в   формулу   (1),   получим расчетную   формулу   для   определения   расхода   грунтовых   вод   через произвольное сечение междуречного массива:   (7) qx  k 2 h 1 2 2 h 2  L  21  W ( L  21 2  x ) Обозначим   расстояние   от   начального   сечения   1   до   водораздела грунтовых   вод   через   а1  (см.рис.24).  На   водоразделе   расход   грунтовых   вод равен нулю (qх = 0). Тогда из формулы (7)  найдем откуда (8) ,  k 2 h 1 2 2 h 2  L  21  W ( L  21 2  a 1  0) , a 1  L  21 2  k W * 2 h 1 2 2 h 2  L  21 a 1 L   21 2  в (9) В случае, если уровень в обоих реках одинаков, то h1 = h2  водораздел грунтовых вод находится на середине междуречья: Величина: ­ называется смещением водораздела в сторону  а→ 1 = L1­2/2 = а, т.е. в  k W 2 2  2 h h 1 2  L 21 реки с более высоким уровнем. Построение депрессионной кривой. Для получения уравнения ординат кривой   депрессии   в   любом   сечении   междуречья   нужно   подставить   в уравнение (4) значение расхода q1 из формулы (б) и решить его относительно hx:  2 hx  2 h 1  2  x k ( k 2 h 1 2 2 h 2  L  21  W L  21 2  ) W k 2 x 2   (10)Открыв скобки и сократив на 2. получим 2 h 1  h 2 x  2 h 2  2 h 1 L  21 x  WL  21 k x  W k 2 x   Полученное уравнение (11) решается относительно hх: hx  2 h 1  2 h 2  2 h 1 L  21 x  W k ( L  21  xx )   (11) (12)   гидрогеологических неустановившемся движении подземных вод. 3.       Определение   параметров   при Для   определения   гидрогеологических   параметров   в   условиях неустановившейся   фильтрации   подземных   вод   к   скважине   используются решения, на основе которых по наблюдаемым в процессе откачек изменениям уровней   и   расходов   потока   определяются   значения   искомых   параметров. Учитывая   незначительную   продолжительность   опытных   откачек,   обычно условия притока воды к опытным скважинам отвечают схеме неограниченного в   плане   пласта,   а   в   качестве   основных   расчетных   зависимостей рассматриваются уравнения применительно к грунтовым и напорным водам, вскрытым совершенной скважиной (10.9) и (10.10): где   S   —   понижение   уровня   в   скважине,   м   Не   —   первоначальный   напор   в безнапорном водоносном горизонте до начала откачки, м; Q   —   расход   воды   из   скважины   при   откачке,   м3/сут;   к   —   коэффициент фильтрации, м/сут; R — радиус влияния откачки, м; г — радиус скважины, м; т —   мощность   напорного   водоносного   горизонта,   м;   Е,   —   интегральная показательная функция; а — коэффициент уровнепроводности безнапорного горизонта,  м2/сут;а* — коэффициент пьезопроводности ,  м2/сут. При   этом   для   первого   периода   откачки   с   ярко   выраженным   не­ установившимся режимом фильтрации (при  ) применяются формулы (10.9) и (10.10), основанные на использовании экспоненциальной зависимости; для второго периода (при   ), характеризуемого   квазиустановившимся   видом   фильтрации,   используются уравнения (10.11) и (10.12), основанные на логарифмической зависимости: Основными параметрами, которые определяются при обработке результатов откачки   на   основе   теории   неустановившейся   фильтрации,   являются коэффициенты фильтрации к, водопроводи­ мости Т= кт, пьезопроводности а (или   уровнепроводности   а*),   коэффициент   водоотдачи   р   (или   упругой водоотдачи р*) и др. Расчеты   по   формулам   квазистационарной   фильтрации.   По   истечении некоторого   времени   после   начала   откачки   движение   воды   к   опытным скважинам   описывается   уравнениями   (10.11)   и   (10.12),   основанными   на логарифмической зависимости. Время,   начиная   с   которого   экспоненциальная   зависимость   может   быть заменена   логарифмической   (при   точности   определения   понижения   до   5%), определяется критерием: На   использовании   логарифмической   зависимости   основаны   как графоаналитические,   так   и   аналитические   приемы   и   методы   определения гидрогеологических параметров.Ниже   приведены   только   некоторые   из   них,   наиболее   распространенные   в практике гидрогеологических расчетов. Широко   распространены   в   практике   гидрогеологических   расчетов графоаналитические   методы   определения   параметров,   основанные   на возможности представления исходных уравнений движения воды к скважине в виде уравнения прямой линии. Исходное   уравнение,   описывающее   неустановившееся   движение   воды   к совершенной   артезианской   скважине,   работающей   в   неограниченном   пласте, может быть представлено в виде следующей формулы: Приведенная форма записи уравнения представляет собой уравнение прямой линии   в   координатах   S   =   lgt.   Действительно,   принимая   в   уравнении и ,   получим уравнение прямой линии: где  В — угловой коэффициент; А — величина,  отсекаемая  прямой  на оси абсцисс (рис. 10.6). Рис. 10.6. Общий вид графика зависимости понижения уровня воды в скважине при откачке от логарифма времени S = f{gt)Таким образом, если опытные данные по любой из скважин нанести на график S =f(lgt), откладывая по оси абсцисс логарифмы времени, а по оси ординат — соответствующие   значения   понижений   уровня,   то   на   основе   полученного прямолинейного   графика   можно   определить   величины   А   и   В   и   далее   по формулам   получить   значения   водопроводимости   кт   и   коэффициента пьезопроводности   а.   Величина   В   численно   равна   угловому   коэффициенту прямой и может быть определена по любым двум точкам, лежащим на прямой S =/(lgO> координаты которых снимаются непосредственно с графика: Значения   коэффициентов   водопроводимости   и   пьезопроводности определяются соответственно по формулам: Обработка   результатов   опытных   откачек   из   безнапорных   водоносных горизонтов проводится так же, как и для напорных горизонтов. При этом если величина понижения уровня S составляет не более 15—20% от первоначальной мощности   водоносного   горизонта   Н,   то   для   безнапорных   вод   можно   с допустимой для практики погрешностью определять расчетные параметры как для напорных вод, пользуясь графиком S =/(lg0­ Если   же   это   условие   не   соблюдается,   то   для   определения   параметров необходимо   построить   график  (2Н­  S)S   =/(lg0>   который   также   выражается прямой линией, уравнение которой имеет вид: 4.       Основные физико­химические законы миграции подземных вод. Подземные   воды   всегда   содержат   растворенные   вещества,   состав   и количество которых непрерывно меняются в результате физико­химических условий под влиянием фильтрации воды и других процессов, обусловленных изменением температуры, давления и концентрации вещества в воде и породе. Под   миграцией   вод   (по   В.М.   Шестакову)   понимаются   процессы перемещения компонентов подземных вод в порах и трещинах горных пород с учетом   физико­химических   изменений,   происходящих   при   смешении подземных   вод   и  их   взаимодействии   с  горными   породами.  На   понятиях   о тепломассопереносе   в   подземных   водах   базируются   гидродинамические основы миграции подземных вод.Необходимость изучения миграции подземных вод сводится к решению целого ряда гидрогеологических задач, из которых отметим следующие: 1) выяснение закономерностей переноса вещества в земной коре; 2)   обоснование   гидрогеохимических   критериев   поисков   полезных ископаемых; 3) оценка эксплуатационных запасов минеральных вод и их искусственного пополнения; 4)   прогнозирование   распространения   загрязнения   подземных   вод   в   зоне влияния водозабора; 5) подземное захоронение пром. стоков; 6)   определение   скорости   фильтрации   геотермическими   и   геохимическими методами. Существует   два   механизма   переноса:   конвективный   или фильтрационный, – перенос тепла и массы фильтрационным потокам воды и диффузионно­кондуктивный   ­   перенос   тепла   и   массы   диффузивным (молекулярным) путем. Конвективный   перенос.   При   конвективном   переносе   миграция подземных   вод   в   упрощенном   виде   может   рассчитываться   по   схеме поршневого   вытеснения.  Принимается,  что  все  частицы  воды   мигрируют  с одинаковой   действенной   скоростью   V.   В   этом   случае   для   практических расчетов   конвективного   переноса   общее   уравнение   скорости   миграции   по пути  будет иметь вид dl / dt k n a J ℓ где   и t  ­ соответственно путь и время миграции; k – коэффициент фильтрации; nа  –   активная   пористость   породы   (часть   пор,   заполненных гравитационной водой и открытых для фильтрации);  J – градиент напора в расчетной точке траектории миграции. Для расчета по уравнению предварительно строят траектории движения в потоке (при установившемся движении они совпадают с линиями тока), по которым определяют градиенты напора в каждой точке расчетной траектории. Подставляя полученные значения градиентов напора в уравнение, определяют скорость   движения   границы   раздела.   Однако   такое   решение   уравнения   не всегда возможно. Чаще всего для решения уравнения прибегают к численному интегрированию.   Наиболее   простой   способ   Эйлера­Коши,   при   котором t. Тогда уравнение градиент J1  осредняется в пределах интервала времени    заменяется следующим:  l k n a  tJт.е. определяется путь миграции  l за данный период времени  t.   Диффузионно­кондуктивный перенос. Он может быть выражен законом Фика: Qq м D dc dl где  Qq –  диффузионный  поток   вещества,  моль/с;  Дм  – коэффициент молекулярной   диффузии   в   породе,   м2/с;     поперечное   сечение диффузионного   потока;   м2;   с   –   концентрация   диффундируемого   вещества (количества вещества в единице объема, моль/м3); l – путь диффузии, м. ω Коэффициент   молярной   диффузии   для   песчаных   пород   выражается формулой Dм =  n Do м где ­ параметр, представляющий извилистость путей фильтрации в пористой среде (безмерная величина); n – пористость породы (доли единицы);  Do порядок 10­4 м2/сут. м  –  коэффициент  молекулярной  диффузии  в свободной среде,  имеющий В ультрадисперсных глинистых породах установлен «фильтрационный эффект» или «просеивание солей»: при переносе солей породы пропускают через себя не все молекулы раствора, а только их часть: в результате чего падает   концентрация   раствора,   происходит   уменьшение   его минерализации.   т.е. Диффузионно­кондуктивный   перенос   возрастает   при   больших скоростях фильтрации вследствие перемешивания частиц воды в порах пород. Этот   процесс   называется   фильтрационной   или   гидравлической   дисперсией (гидродисперсией).  При  определении  суммарного  коэффициента  дисперсии D  следует учитывать величину и направление скорости фильтрации: где   S1  –   коэффициент,   зависящий   от   вида   породы   и   направления фильтрационного потока; м; V – скорость фильтрации, м/с. D = Dм + S1V К   миграционным   параметрам   относятся:   активная   пористость (трещиноватость),  коэффициенты   молекулярной  диффузии   и  механической дисперсии, параметры сорбции и др. Активной пористостью называется отношение объема пор, участвующих в переносе вещества к объему всей породы. Под   молекулярной   диффузией   понимают   перенос   вещества   под действием молекулярных сил при наличии градиента концентрации.  Сорбция – поглощение газов, паров и растворенных веществ твердыми телами и жидкостями. Сорбционными параметрами являются: сорбционнаяемкость   No,   коэффициент   распределения   (kr),   константа   скорости массообмена  и др. 5. Грунтовый  поток  в  горизонтальном  песчаном  пласте   Кф =  20 м/сут. Вскрыт двумя скважинами, даны напоры Н1 = 12м;     Н2 = 10м; расстояние между   скважинами   100м.,   абсолютная   отметка   водоупора   2м.,   определить един. расход потока и построить кривую депрессии.      Дано: Кф = 20 м/сут.; Н1  = 12м.; Н2 = 10м.; ?1­2 = 100м.; r ­ Нв/у 2м/ Найти: q – ?  hx ­ ? Решение: q  Kф 2 h 1  2 h 2 2 h=H­Z h1=12­2=10м; h2=10­2=8м; q=20м/сут( 10 ( 2 м 2 м 2  8  100 1) м  6,3 3 м / сут hx= 2 h 1  2 h 2  2 h 1   21 ; x х = 20м hx1= 2 10  10 2  8 100 2 20  м3,9hx2= 2 10    2 40  м2,9 10 2  8 100 Аналогично находим hх при х = 40м; 60м; 80м. hx3=8,9 м hx4=8,4 м Гордеев   П.В.   В.А.   Шемелина,   О.К.   Шулякова   «Гидрогеология»   М. Список используемой литературы: 1. «Высшая школа», 1990г. 2. практическим занятиям по гидрогеологии». М. «Высшая школа», 1981г. 3. Тула.  2006г. 4. Завалей В.А. «Поиски и разведка подземных вод». Алма­Ата. 2002г. Гордеев   П.В.   В.А.   Шемелина,   О.К.   Шулякова   «Руководство   к Егоров   Н.Г.   «Бурение   скважин   в   сложных   геологических   условиях».
