Контрольно-оценочные средства ПМ01Участие в проектировании зданий и сооружений МДК01.01Проектирование зданий и сооружений тема 1.3 Архитектура зданий по специальности 08.02.01 Строительство и эксплуатация зданий и сооружений

Элемент междисциплинарного курса

Формы и методы контроля

Текущий контроль

Промежуточная аттестация

Форма контроля

Проверяемые  У, З

Форма контроля

Проверяемые   У, З

Раздел 1 Участие в проектировании архитектурно-конструктивной части проекта зданий

экзамен

У1, У2 ,У3,У4 ,З1, З2, З3.

Общие сведения о зданиях

Устный опрос

У1, У2

 Конструкции гражданских зданий

Технический диктант

Практическая работа

У1, У2 ,У3,У4 ,З1, З2, З3.

 Основания и фундаменты

Устный опрос

Практическая работа

Рабочая тетрадь

У4 , З2, З3

Стены и отдельные опоры

Устный опрос

Практическая работа

Рабочая тетрадь

У2 ,У4 , З2, З3

Перекрытия и полы

Устный опрос

Практическая работа

Рабочая тетрадь

У2 ,У4 , З2, З3

Перегородки

Рабочая тетрадь

У2 ,У4 , З2, З3

 Окна ,двери

Технический диктант

Рабочая тетрадь

У2 ,У4 , З2, З3

Крыши, мансарды, кровли

Тестирование

Рабочая тетрадь

У2 ,У4 , З2, З3

Лестницы

Тестирование

Практическая работа

Рабочая тетрадь

У2 ,У4 , З2, З3

Крупноблочные здания

Тестирование

У2 ,У3,У4 ,З1, З2, З3.

 Деревянные здания

Самостоятельная работа

У3,У4 ,З1, З2, З3.

Конструкции промышленных зданий

Устный опрос

У2 ,У3,У4 ,З1, З2, З3.

  Фундаменты, фундаментные балки

Тестирование

Практическая работа

У2 ,У4 , З2, З3

Конструкции одноэтажных и многоэтажных промышленных зданий

Тестирование

Практическая работа

У2 ,У3,У4 ,З1, З2, З3.

Стальные конструкции одноэтажных  промышленных зданий

Устный опрос Самостоятельная работа

У2 ,У3,У4 ,З1, З2, З3.

 Стены

Письменный опрос

У2 ,У4 , З2, З3

Покрытия. Фонари

Письменный опрос

Самостоятельная работа

У2 ,У4 , З2, З3

 Окна, двери, ворота

Устный опрос

У2 ,У4 , З2, З3

 Перегородки, полы и прочие конструкции  зданий

Самостоятельная работа

У2 ,У4 , З2, З3

№ п/п

Задание (вопрос)

Ответ

Р

Соотнесите содержание рисунков с предложенными вариантами ответов Запишите в соответствующие строки бланка ответов букву и  обозначающую правильный ответ на вопросы цифру

1

Установите соответствие между рисунком и конструктивной схемой здания

        1                     2                    3                          4

                                  А. С поперечными несущими стенами

                                  Б. С полным каркасом

                                  В. С неполным каркасом

                                  Г. С продольными несущими стенами

                                  Д. Перекрестная

2

Установите класс здания по капитальности

1. Жилые дома высотой более 9 этажей              А. I класс

2. Малоэтажные жилые дома                                Б. II класс

3. Жилые дома не более 5 этажей                         В. III класс

4. Жилые дома в 6-9 этажей                                  Г. IV класс

                                                                                  Д. V класс

3

Установите соответствие между рисунком и конструктивной схемой фундамента

                                                             А. Ленточный

                                                             Б. Свайный

                                                             В. Столбчатый

                                                             Г. Отдельнный под

                                                                  колонну

                                                             Д. Сплошной

                                                                  балочный

4

Определите тип чердачных скатных крыш

                                                                Б. Односкатная

                                                                В. Двускатная

                                                                Г. Мансардная

                                                               Д. Купольная

Выберите букву, соответствующую правильному варианту ответа и запишите ее в бланк ответа

5

Определите конструктивные элементы, выполняющие одновременно несущие и ограждающие функции:

А. Перегородки

Б. Стены

В. Двери

Г. Окна

6

Определите объемно-планировочный элемент из перечисленных наименований:

А. Наружная стена

Б. Этаж

В. Перегородка

Г. Перекрытие

7

Определите степень огнестойкости для деревянного оштукатуренного дома:

А. I степень

Б. II степень

В. III степень

Г. IV степень

8

Какая толщина кирпичной стены соответствует стене, выложенной в два кирпича:

А. 120 мм

Б. 250 мм

В. 380 мм

Г. 510 мм

9

Если высота главных и второстепенных балок при устройстве перекрытий принята одинаковой, то такой вид перекрытия называют:

А. Кессонным

Б. Балочным

В. Безбалочным

Г. Плитным

10

Верхний слой пола, который непосредственно подвергается эксплуатационным воздействиям, называют:

А. Подстилающим слоем

Б. Чистым полом

В. Стяжкой

Г. Основанием

11

Здания, которые возводят из крупных камней,

называются:

А. Объемно-блочными

Б. Крупноблочными

В. Крупнопанельными

12

Назначение отмостки:

А. Равномерная осадка здания

Б. Отвод атмосферных вод от стен фундамента

В. Обеспечение устойчивости здания

13

Как называют деревянные здания, стены которых представляют собой горизонтально уложенные ряды бревен, связанные между собой в углах врубками:

А. Щитовые

Б. Брусчатые

В. Рубленые

Г. Каркасные

14

Фундаменты, стены, опоры и перекрытия образуют:

А. Несущий остов здания

Б. Здание

В. Сооружение

Г. Конструкцию

15

Что является несущей конструкцией скатных крыш?

А. Чердачное перекрытие

Б. Наслонные стропила

В. Многопустотная плита

Г. Сплошная панель перекрытия

16

Крыши, имеющие полы и предназначенные для спортивных площадок, называют:

А. Сборными

Б. Скатными

В. Совмещенными

Г. Эксплуатируемыми

17

Горизонтальные балки, воспринимающие нагрузки от стропильных ног, называют:

А. Лежень

Б. Стойка

В. Мауэрлат

Г. Подкос

18

Верхний элемент крыши, защищающий здание от атмосферных осадков, называют:

А. Кровля

Б. Гидроизоляция

В. Водоотвод

Г. Стяжка

19

Верно ли высказывание: «По характеру работы стены бывают: несущими, самонесущими и навесными»?

А. Да

Б. Нет

20

Верно ли высказывание: «Деревянные перекрытия являются наиболее надежными и долговечными по сравнению с железобетонными»?

А. Да             Б. Нет

№ п/п

Задание (вопрос)

Ответ

Р

В соответствующую строку бланка ответов запишите краткий ответ на вопрос, окончите предложение или пропущенные слова.

21

Закончите предложение:

Наземное сооружение, имеющее внутреннее пространство, предназначенное и приспособленное для того или иного вида человеческой деятельности, называют…

22

Закончите предложение:

Здания с несущими наружными и внутренними стенами называют…

23

Закончите предложение:

Несущие ограждающие горизонтальные конструкции в

здании, разделяющие его внутреннее пространство на этажи называют…

24

Закончите предложение:

Конструктивный элемент, ограждающий здание сверху,

называют…

25

Закончите предложение:

Горизонтальные профилированные выступы стены,

предназначенные для отвода попадающих на ограждающие конструкции здания вод, называют…

26

Закончите предложение:

Нижняя часть стены, расположенная непосредственно над фундаментом – это…

27

Вставьте пропущенное слово:

Конструкции, перекрывающие проёмы в стенах ( оконные и дверные ) и поддерживающие вышерасположенную часть стены – это…

28

Вставьте пропущенное слово:

…представляют собой встроенную в габариты здания террасу, открытую с фасадной стороны и ограждённую с трёх сторон капитальными стенами.

29

Вставьте пропущенное слово:

…представляют ограждённую наружными стенами часть комнаты, выступающую за внешнюю плоскость фасадной стены и освещённую одним или несколькими окнами.

30

Закончите предложение:

Во избежание появления в стенах трещин от неравномерной осадки фундаментов или вследствие деформации материала стены при колебании температуры устраивают…

№ п/п

Задание (вопрос)

Ответ

Р

 Соотнесите содержание рисунков с предложенными вариантами ответов. Запишите в соответствующие строки бланка ответов букву и  обозначающую правильный ответ на вопросы цифру

1

Установить соответствие между рисунками и видами дверных полотен.

А. Филенчатые

Б. Плотничные

В. Решетчатые

Г. Щитовые

Д. Обвязочные

2

      1                 2                3                  4                    5

А. Односкатная

Б. Четырехскатная

В. Многоскатная

Г. Сводчатая

Д. Купольная

3

Определить конструкцию лестницы:

А. Сборная железобетонная из крупноразмерных элементов

Б. Сборная железобетонная из мелкоразмерных элементов

В. Монолитная железобетонная

Г. По стальным косоурам

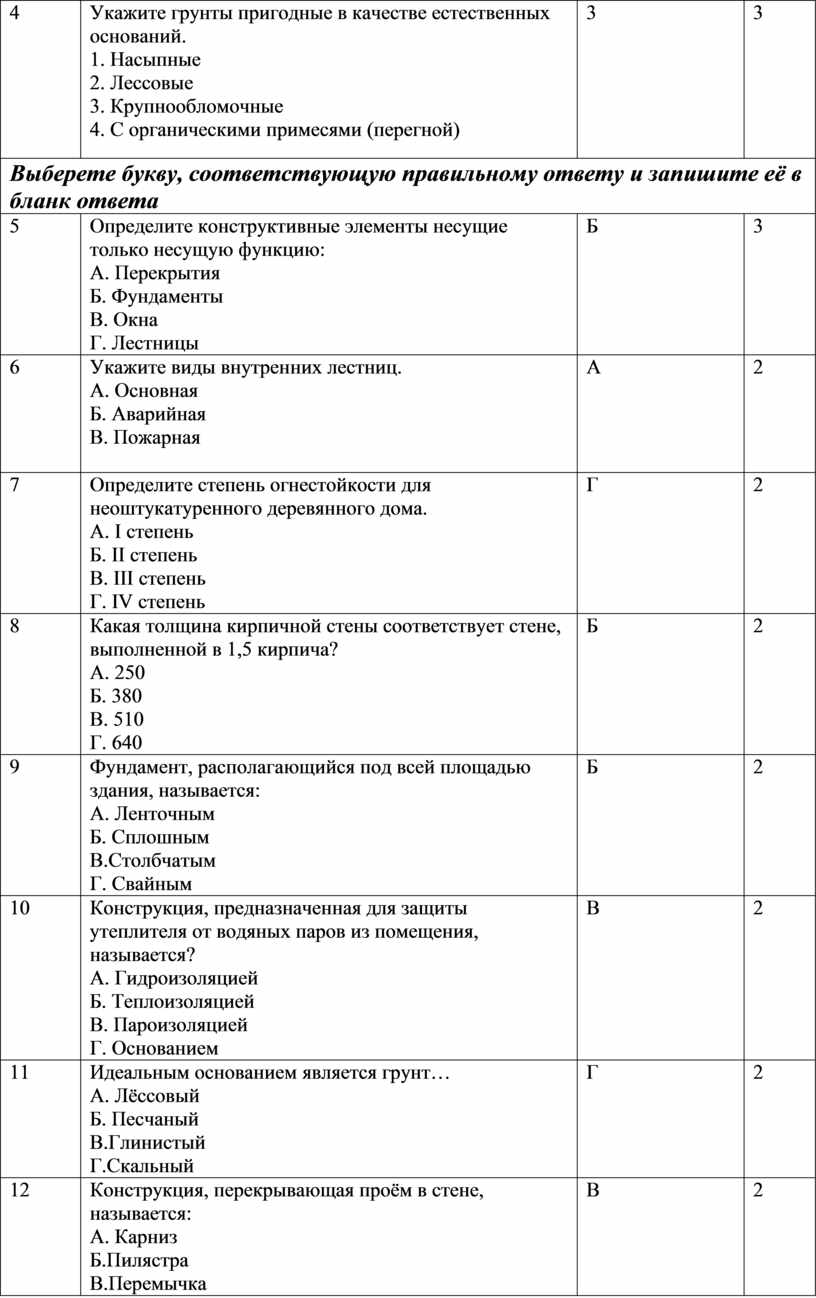

4

Укажите грунты пригодные в качестве естественных оснований.

1. Насыпные

2. Лессовые

3. Крупнообломочные

4. С органическими примесями (перегной)

Выберите букву, соответствующую правильному ответу и запишите её в бланк ответа

5

Определите конструктивные элементы несущие только несущую функцию:

А. Перекрытия

Б. Фундаменты

В. Окна

Г. Лестницы

6

Укажите виды внутренних лестниц.

А. Основная

Б. Аварийная

В. Пожарная

7

Определите степень огнестойкости для неоштукатуренного деревянного дома.

А. I степень

Б. II степень

В. III степень

Г. IV степень

8

Какая толщина кирпичной стены соответствует стене, выполненной в 1,5 кирпича?

А. 250

Б. 380

В. 510

Г. 640

9

Фундамент, располагающийся под всей площадью здания, называется:

А. Ленточным

Б. Сплошным

В.Столбчатым

Г. Свайным

10

Конструкция, предназначенная для защиты утеплителя от водяных паров из помещения, называется?

А. Гидроизоляцией

Б. Теплоизоляцией

В. Пароизоляцией

Г. Основанием

11

Идеальным основанием является грунт…

А. Лёссовый

Б. Песчаный

В.Глинистый

Г.Скальный

12

Конструкция, перекрывающая проём в стене, называется:

А. Карниз

Б.Пилястра

В.Перемычка

Г. Пояс

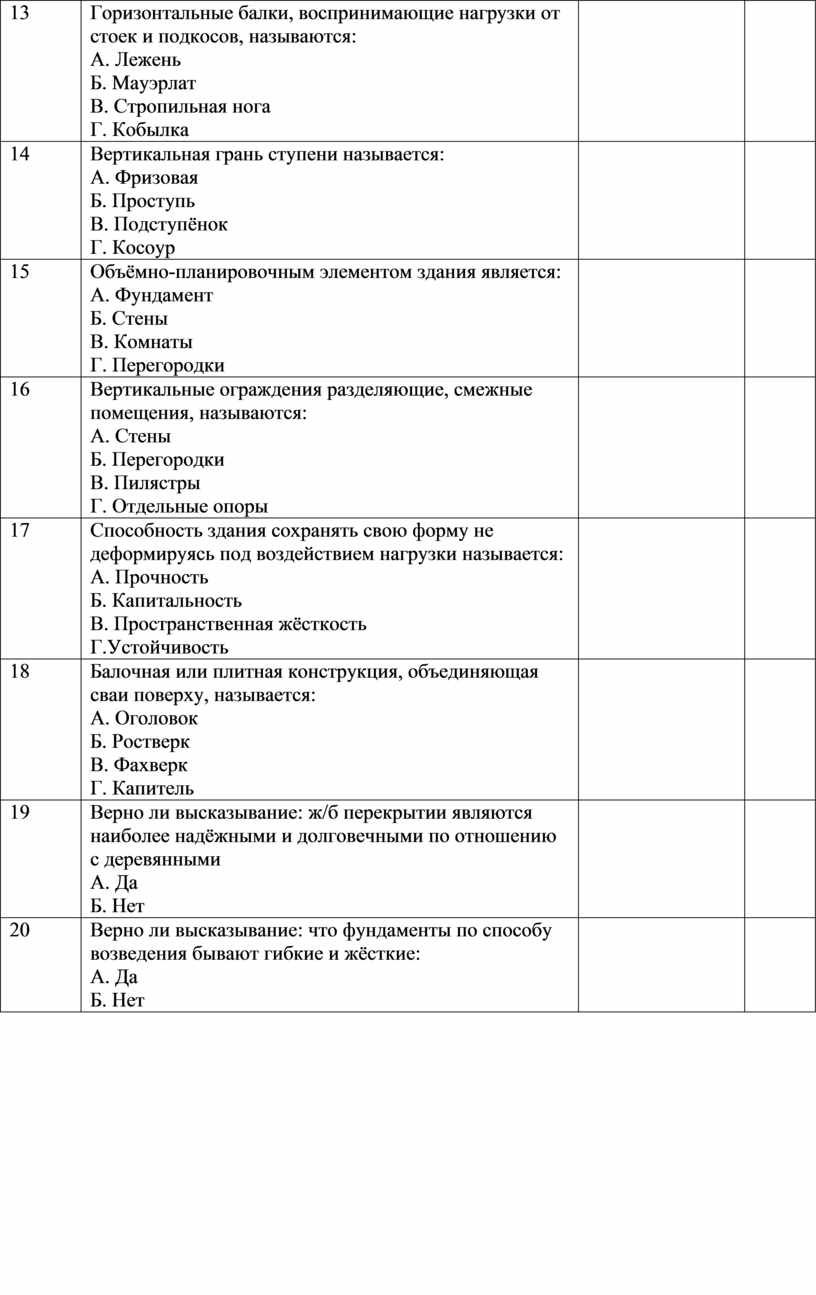

13

Горизонтальные балки, воспринимающие нагрузки от стоек и подкосов, называются:

А. Лежень

Б. Мауэрлат

В. Стропильная нога

Г. Кобылка

14

Вертикальная грань ступени называется:

А. Фризовая

Б. Проступь

В. Подступёнок

Г. Косоур

15

Объёмно-планировочным элементом здания является:

А. Фундамент

Б. Стены

В. Комнаты

Г. Перегородки

16

Вертикальные ограждения разделяющие, смежные помещения, называются:

А. Стены

Б. Перегородки

В. Пилястры

Г. Отдельные опоры

17

Способность здания сохранять свою форму не деформируясь под воздействием нагрузки называется:

А. Прочность

Б. Капитальность

В. Пространственная жёсткость

Г.Устойчивость

18

Балочная или плитная конструкция, объединяющая сваи поверху, называется:

А. Оголовок

Б. Ростверк

В. Фахверк

Г. Капитель

19

Верно ли высказывание: ж/б перекрытии являются наиболее надёжными и долговечными по отношению с деревянными

А. Да

Б. Нет

20

Верно ли высказывание: что фундаменты по способу возведения бывают гибкие и жёсткие:

А. Да

Б. Нет

№ п/п

Задание (вопрос)

Ответ

Р

В соответствующую строку бланка ответов запишите краткий ответ на вопрос, окончите предложение или пропущенные слова

21

Пространственная система, состоящая из колонн, балок, ригелей, называется…..

22

Вертикальный выступ стены прямоугольной формы называется…

23

При значительных размерах окон для повышения жёсткости коробки применяют…

24

Помещения, высотой менее ½ H помещения называют...

25

Треугольный скат крыши называется…

26

Пресечение скатов в форме западающего угла в многоскатной крыше называется…

27

Система раскладки блоков по высоте этажа называется…

28

Опорный элемент деревянного марша, к которому примыкают ступени сбоку, называется…

29

Движущаяся лестница, предназначенная для организации движения людей с одного этажа на другой, называется…

30

Вставьте пропущенное слово: … называется ребристое перекрытие, если высота главных и второстепенных балок принята одинаковой.

№ п/п

Задание (вопрос)

Ответ

Р

 Соотнесите содержание столбца слева с содержанием столбца справа. Запишите в соответствующие строки бланка ответов букву из столбца справа, обозначающую правильный ответ на вопросы столбца слева

1

 Установите соответствие между группами зданий:

1. Производственные                     2. Энергетические здания              3Транспортно-                         складские

4. Вспомогательные

А. Бытовые здания

Б. Гараж, пожарное депо

 В. Котельные, электроподстанции   Г.Механосборочный цех

Д. Туннель

2

Установите степень долговечности промышленных зданий:

  1. Не менее 100 лет                А. Третья степень

  2. Не менее 50 лет                  Б. Вторая степень

  3. Не менее 20 лет                  В. Первая степень

                                                   Г. Четвёртая степень

3

Установите соответствие между ограждающими слоями покрытия:

1. Пароизоляция                        А. Цементный раствор

2. Теплоизоляция                      Б.  Рулонный ковёр

3. Выравнивающий слой          В. Битумная мастика

4. Кровля                                    Г. Минераловатные  плиты

                                                    Д. Ж/Б плита

4

Сколько слоёв содержит кровля в зависимости от уклона покрытия?

1. Более 15%                  А. Двухслойная

2. 10-15%                       Б. Четырёхслойная

3. 2,5-10%                      В. Трёхслойная, без защитного слоя

4. До 2,5%                      Г. Трёхслойная, с защитным слоем

                                        Д. Однослойная

Выберите букву, соответствующую правильному ответу и запишите её в бланк ответа

5

« Промышленное здание должно соответствовать своему назначению» - это…

А. Экономические требования

Б. Технические требования

В. Технологические требования

Г. Архитектурно-художетсвенные требования

6

Какой тип фундамента устраивают в случае залегания у поверхности земли слабых грунтов и наличия грунтовых вод?

А. Ленточный       В. Ребристый

Б.  Свайный           Г. Пустотелый

7

Какой тип одноэтажного промышленного здания применяется, если технологический процесс связан с выпуском крупногабаритной продукции?

А. Зального типа

Б. Пролётного типа

В. Ячейкового типа

Г. Комбинированного типа

8

Расстояние между координационными осями поперечного ряда колонн – это…

А. Сетка колонн

Б. Шаг

В. Высота

Г. Пролёт

9

Для сокращения типоразмеров колонн верх фундаментов независимо от глубины заложения подошвы рекомендуется располагать ниже отметки чистого пола на…

А. 5см

Б. 15см

В.50см

Г. 1м

10

Колонны, подкрановые балки, стропильные балки, стропильные и подстропильные фермы образуют…

А. Каркас одноэтажного промышленного здания

Б. Каркас многоэтажного промышленного здания

В. Объёмно-планировочное решение

Г. Промышленное здание

11

Для обеспечения работы мостовых кранов на консолях колонн монтируют:

А. Фундаментные балки

Б. Стропильные балки

В. Обвязочные балки

Г. Подкрановые балки

12

Несущими конструкциями покрытия являются:

А. Колонны и ригели

Б. Фундаменты и фундаментные балки

В. Балки и фермы

Г. Стены и перекрытия

13

При шаге стропильных ферм 6м и шаге колонн 12м используют:

А. Стропильные балки

Б. Фахверковые колонны

В. Подстропильные фермы

Г. Обвязочные балки

14

Колонны, капитель, надколонные плиты, пролётные плиты образуют:

А. Балочный каркас

Б. Безбалочный каркас

В. Здание

Г. Сооружение

15

При наличии в стенах ленточных проёмов в каркас вводят:

А. Обвязочные балки

Б. Стропильные балки

В.Подстропильные

Г. Фундаментные балки

16

Фахверк обеспечивает:

А. Устойчивость стен

Б. Огнестойкость стен

В. Теплоустойчивость стен

Г. Долговечность

17

Для обеспечения защиты помещений от перегрева устраивают:

А. Невентилируемые покрытия

Б. Частично вентилируемые покрытия

В. Вентилируемые

18

Какой тип пола относят к полам из штучных материалов?

А. Глинобитные

Б. Мозаичные полы

В. Ксилолитовые

Г. Клинкерные полы

19

По способу устройства фундаменты бывают сборные и монолитные?

А. Да

Б. Нет

20

Подвесные средства, мостовые краны и напольный транспорт относятся к подъёмно-транспортному оборудованию периодического действия?

А. Да

Б. Нет

№ п/п

Задание (вопрос)

Ответ

Р

Соотнесите содержание рисунков с предложенными вариантами ответов. Запишите в соответствующие строки бланка ответов букву и  обозначающую правильный ответ на вопросы цифру

1

3                                                                        4

Установите соответствие между рисунком и типом ж/б стропильной балки:

А. Двускатная балка пролётом 12-18м

Б. Решётчатая пролётом 12-18м

В.С 11 поясами L=12-18м

Г. односкатная балка пролётом 12м

2

Установите соответствие между рисунком и типом фундаментов промышленных  зданий:

А.Сборный составной                  Г. Сборный ребристый

Б. Свайный                                    Д. Монолитный

В. Сборный пустотелый                   столбчатый

3

Установите соответствие между рисунком и железобетонными фермами покрытия:

 А. С параллельными поясами

 Б.  Трапецеидальная

 В.  Безраскосная арочная

 Г.  Сегментная

 Д. Решётчатая

1                                                           2

3                                                    4

4

Установите соответствие между рисунком и типом профиля фонарей:

А. Прямоугольный

Б. Зенитный

В. Шедовый

Г. Треугольный

Д. М-образный

        1                    2                          3                         4

Выберите букву, соответствующую правильному варианту ответа и запишите ее в бланк ответа

5

Сечение фундаментной балки зависит…..

А. От сечения колонны

Б. От толщины стены

В. От высоты фундамента

Г. От длины фундаментной балки

6

Металлические подкрановые балки имеют сечение:

А. Трапециевидное

Б. Круглое

В. Двутавровое

Г. Тавровое

7

Какой тип одноэтажного пром. здания применяется, если технологический процесс направлен вдоль пролета:

А. Ячейкового

Б. Комбинированного типа

В. Пролётного типа

Г. Шатрового

8

Колонны, капители, надколонные пролётные плиты образуют….

А. Объёмно – планировочное решение

Б. Каркас одноэтажного пром здания

В. Каркас многоэтажного безбалочного типа

Г. Каркас многоэтажного балочного типа

9

Стеновые панели пром. зданий имеют модуль по высоте:

А. 0,5м

Б. 0,3м

В. 1,2м

Г.  1,0м

10

Стены из листового материала можно выполнить:

А. Несущими

Б.  Навесными

В.  Самонесущими

Г.  Из ячеистого бетона

11

Аэрационный фонарь в пром. здании служит:

А. Для освещения помещений

Б. Для аэрации и освещения

В. Для аэрации помещений

Г. Для архитектурной выразительности

12

Вертикальные связи между колоннами служат для обеспечения:

А. Долговечности

Б. Прочности

В. Устойчивости

Г. Пространственной жёсткости

13

Одежда мозаичного пола выполнена из:

А. Асфальтобетона

Б. Бетона

В. Цементно-песчаного раствора

Г. Из цементно-песчаного раствора с мраморной крошкой

14

Какой тип пола относится к полам со сплошным покрытием:

А. Клинкерные полы

Б.  Торцовые

В.  Асфальтобетонные

Г.  Брусчатые

15

Расстояние между продольными и поперечными координационными осями это…

А. Высота

Б.  Пролёт

В.  Сетка колонн

Г.  Шаг

16

Пароизоляция в конструкции покрытии служит:

А. Для гидроизоляции кровли

Б.  Для защиты плиты покрытия и ферм от влаги.

В.  Для защиты утеплителя от увлажнения

Г.  Для утепления покрытия

17

Для перемещения тяжёлых грузов весом 600т служат

А. Консольно-поворотные краны

Б.  Подвесные краны

В.  Подъёмники

Г.  Мостовые краны

18

Подстропильные фермы или балки служат для:

А. Опирания на низ стропильных конструкций

Б.  Опирания на них кирпичных стен

В.  Крепления подвесных кран-балок

Г.  Для долговечности конструкции здания

19

Несущими конструкциями покрытия являются:

А. Несущий настил

Б.  Обвязочные балки

В.  Стропильные балки и фермы

Г.  Подкрановые балки

20

Более эффективным по сравнению с ж/б являются стальные подкрановые балки:

А. Да

Б.  Нет

21

Для пропуска средств напольного транспорта являются двери:

А. Да

Б. Нет

22

Брандмауэры разделяют здание на отдельные отсеки предотвращая распространение огня:

А. Да

Б. Нет

№ п/п

Задание (вопрос)

Ответ

Р

В соответствующую строку бланка ответов запишите краткий ответ на вопрос, окончите предложение или пропущенные слова

23

Стена воспринимающая нагрузку от вышерасположенных конструкций называется....

24

Каркас, у которого сжатые и изгибаемые элементы выполнены из различных материалов, называют…

25

Тонкостенные конструкции криволинейной формы и выполняющие несущие и ограждающие функции, называют…

26

Полуэтаж, позволяющий увеличить производственную площадь цеха, называется….

27

Верх фундаментной балки находится на отметке…

28

В многоэтажных отапливаемых зданиях устраивают……

водоотвод.

29

Панельные перегородки крепят непосредственно к колоннам с помощью…..

30

Для обеспечения работы мостовых кранов на консоли колонн монтируют…..

№ п/п

Задание (вопрос)

Эталон ответа

Р

 Соотнесите содержание рисунков с предложенными вариантами ответов. Запишите в соответствующие строки бланка ответов букву и  обозначающую правильный ответ на вопросы цифру

1

Установите соответствие между рисунком и конструктивной схемой здания

        1                     2                    3                          4

                                  А. С поперечными несущими стенами

                                  Б. С полным каркасом

                                  В. С неполным каркасом

                                  Г. С продольными несущими стенами

                                  Д. Перекрестная

1 – Г

2 – А

3 – В

4 - Б

4

2

Установите класс здания по капитальности

1. Жилые дома высотой более 9 этажей              А. I класс

2. Малоэтажные жилые дома                                Б. II класс

3. Жилые дома не более 5 этажей                         В. III класс

4. Жилые дома в 6-9 этажей                                  Г. IV класс

                                                                                  Д. V класс

1 – А

2 – Г

3 – В

4 - Б

4

3

Установите соответствие между рисунком и конструктивной схемой фундамента

                                                             А. Ленточный

                                                             Б. Свайный

                                                             В. Столбчатый

                                                             Г. Отделанный под

                                                                  колонну

                                                             Д. Сплошной

                                                                  Балочный

1 – Б

2 – Г

3 – А

4 – В

5 - Д

5

4

Определите тип чердачных скатных крыш

                                                                А. Пирамидальная

                                                                Б. Односкатная

                                                                В. Двускатная

                                                                Г. Мансардная

                                                               Д. Купольная

1 – Б

2 – В

3 – Г

4 - А

4

Выберите букву, соответствующую правильному варианту ответа и запишите ее в бланк ответа

5

Определите конструктивные элементы, выполняющие одновременно несущие и ограждающие функции:

А. Перегородки

Б. Стены

В. Двери

Г. Окна

Б

2

6

Определите объемно-планировочный элемент из перечисленных наименований:

А. Наружная стена

Б. Этаж

В. Перегородка

Г. Перекрытие

Б

2

7

Определите степень огнестойкости для деревянного оштукатуренного дома:

А. I степень

Б. II степень

В. III степень

Г. IV степень

Г

2

8

Какая толщина кирпичной стены соответствует стене, выложенной в два кирпича:

А. 120 мм

Б. 250 мм

В. 380 мм

Г. 510 мм

Г

2

9

Если высота главных и второстепенных балок при устройстве перекрытий принята одинаковой, то такой вид перекрытия называют:

А. Кессонным

Б. Балочным

В. Безбалочным

Г. Плитным

А

2

10

Верхний слой пола, который непосредственно подвергается эксплуатационным воздействиям, называют:

А. Подстилающим слоем

Б. Чистым полом

В. Стяжкой

Г. Основанием

Б

1

11

Здания, которые возводят из крупных камней,

называются:

А. Объемно-блочными

Б. Крупноблочными

В. Крупнопанельными

Б

1

12

Назначение отмостки:

А. Равномерная осадка здания

Б. Отвод атмосферных вод от стен фундамента

В. Обеспечение устойчивости здания

Б

2

13

Как называют деревянные здания, стены которых представляют собой горизонтально уложенные ряды бревен, связанные между собой в углах врубками:

А. Щитовые

Б. Брусчатые

В. Рубленые

Г. Каркасные

В

1

14

Фундаменты, стены, опоры и перекрытия образуют:

А. Несущий остов здания

Б. Здание

В. Сооружение

Г. Конструкцию

А

1

15

Что является несущей конструкцией скатных крыш?

А. Чердачное перекрытие

Б. Наслонные стропила

В. Многопустотная плита

Г. Сплошная панель перекрытия

Б

2

16

Крыши, имеющие полы и предназначенные для спортивных площадок, называют:

А. Сборными

Б. Скатными

В. Совмещенными

Г. Эксплуатируемыми

Г

1

17

Горизонтальные балки, воспринимающие нагрузки от стропильных ног, называют:

А. Лежень

Б. Стойка

В. Мауэрлат

Г. Подкос

В

2

18

Верхний элемент крыши, защищающий здание от атмосферных осадков, называют:

А. Кровля

Б. Гидроизоляция

В. Водоотвод

Г. Стяжка

А

1

19

Верно ли высказывание: «По характеру работы стены бывают: несущими, самонесущими и навесными»?

А. Да

Б. Нет

А

1

20

Верно ли высказывание: «Деревянные перекрытия являются наиболее надежными и долговечными по сравнению с железобетонными»?

А. Да             Б. Нет

Б

1

№ п/п

Задание (вопрос)

Эталон ответа

Р

В соответствующую строку бланка ответов запишите краткий ответ на вопрос, окончите предложение или пропущенные слова.

21

Закончите предложение:

Наземное сооружение, имеющее внутреннее пространство, предназначенное и приспособленное для того или иного вида человеческой деятельности, называют…

здание

2

22

Закончите предложение:

Здания с несущими наружными и внутренними стенами называют…

бескаркасные

2

23

Закончите предложение:

Несущие ограждающие горизонтальные конструкции в

здании, разделяющие его внутреннее пространство на этажи называют…

перекрытие

1

24

Закончите предложение:

Конструктивный элемент, ограждающий здание сверху,

называют…

крыша

1

25

Закончите предложение:

Горизонтальные профилированные выступы стены,

предназначенные для отвода попадающих на ограждающие конструкции здания вод, называют…

карниз

2

26

Закончите предложение:

Нижняя часть стены, расположенная непосредственно над фундаментом – это…

цоколь

2

27

Вставьте пропущенное слово:

Конструкции, перекрывающие проёмы в стенах ( оконные и дверные ) и поддерживающие вышерасположенную часть стены – это…

перемычка

2

28

Вставьте пропущенное слово:

…представляют собой встроенную в габариты здания террасу, открытую с фасадной стороны и ограждённую с трёх сторон капитальными стенами.

лоджия

2

29

Вставьте пропущенное слово:

…представляют ограждённую наружными стенами часть комнаты, выступающую за внешнюю плоскость фасадной стены и освещённую одним или несколькими окнами.

эркер

2

30

Закончите предложение:

Во избежание появления в стенах трещин от неравномерной осадки фундаментов или вследствие деформации материала стены при колебании температуры устраивают…

деформационные  швы

2

№ п/п

Задание (вопрос)

Эталон ответа

Р

Соотнесите содержание рисунков с предложенными вариантами ответов. Запишите в соответствующие строки бланка ответов букву и  обозначающую правильный ответ на вопросы цифру

1

Установить соответствие между рисунками и видами дверных полотен.

А. Филенчатые

Б. Плотничные

В. Решетчатые

Г. Щитовые

Д. Обвязочные

А – 3

Б – 4

Г – 1

Д - 2

4

2

      1                 2                3                  4                    5

А. Односкатная

Б. Четырехскатная

В. Многоскатная

Г. Сводчатая

Д. Купольная

А – 1

Б – 3

В – 5

Г - 4

4

3

Определить конструкцию лестницы:

А. Сборная железобетонная из крупноразмерных элементов

Б. Сборная железобетонная из мелкоразмерных элементов

В. Монолитная железобетонная

Г. По стальным косоурам

Б – 1

В – 3

Г - 2

3

4

Укажите грунты пригодные в качестве естественных оснований.

1. Насыпные

2. Лессовые

3. Крупнообломочные

4. С органическими примесями (перегной)

3

3

Выберете букву, соответствующую правильному ответу и запишите её в бланк ответа

5

Определите конструктивные элементы несущие только несущую функцию:

А. Перекрытия

Б. Фундаменты

В. Окна

Г. Лестницы

Б

3

6

Укажите виды внутренних лестниц.

А. Основная

Б. Аварийная

В. Пожарная

А

2

7

Определите степень огнестойкости для неоштукатуренного деревянного дома.

А. I степень

Б. II степень

В. III степень

Г. IV степень

Г

2

8

Какая толщина кирпичной стены соответствует стене, выполненной в 1,5 кирпича?

А. 250

Б. 380

В. 510

Г. 640

Б

2

9

Фундамент, располагающийся под всей площадью здания, называется:

А. Ленточным

Б. Сплошным

В.Столбчатым

Г. Свайным

Б

2

10

Конструкция, предназначенная для защиты утеплителя от водяных паров из помещения, называется?

А. Гидроизоляцией

Б. Теплоизоляцией

В. Пароизоляцией

Г. Основанием

В

2

11

Идеальным основанием является грунт…

А. Лёссовый

Б. Песчаный

В.Глинистый

Г.Скальный

Г

2

12

Конструкция, перекрывающая проём в стене, называется:

А. Карниз

Б.Пилястра

В.Перемычка

Г. Пояс

В

2

13

Горизонтальные балки, воспринимающие нагрузки от стоек и подкосов, называются:

А. Лежень

Б. Мауэрлат

В. Стропильная нога

Г. Кобылка

А

2

14

Вертикальная грань ступени называется:

А. Фризовая

Б. Проступь

В. Подступёнок

Г. Косоур

В

2

15

Объёмно-планировочным элементом здания является:

А. Фундамент

Б. Стены

В. Комнаты

Г. Перегородки

В

2

16

Вертикальные ограждения разделяющие, смежные помещения, называются:

А. Стены

Б. Перегородки

В. Пилястры

Г. Отдельные опоры

Б

1

17

Способность здания сохранять свою форму не деформируясь под воздействием нагрузки называется:

А. Прочность

Б. Капитальность

В. Пространственная жёсткость

Г.Устойчивость

А

1

18

Балочная или плитная конструкция, объединяющая сваи поверху, называется:

А. Оголовок

Б. Ростверк

В. Фахверк

Г. Капитель

Б

2

19

Верно ли высказывание: ж/б перекрытии являются наиболее надёжными и долговечными по отношению с деревянными

А. Да

Б. Нет

А

2

20

Верно ли высказывание: что фундаменты по способу возведения бывают гибкие и жёсткие:

А. Да

Б. Нет

Б

3

№ п/п

Задание (вопрос)

Эталон ответа

Р

 В соответствующую строку бланка ответов запишите краткий ответ на вопрос, окончите предложение или пропущенные слова

21

Пространственная система, состоящая из колонн, балок, ригелей, называется…..

каркасом

2

22

Вертикальный выступ стены прямоугольной формы называется…

цоколь

2

23

При значительных размерах окон для повышения жёсткости коробки применяют…

пилястра

2

24

Помещения, высотой менее ½ H помещения называют...

имкост

2

25

Треугольный скат крыши называется…

вальма

2

26

Пресечение скатов в форме западающего угла в многоскатной крыше называется…

ендова

2

27

Система раскладки блоков по высоте этажа называется…

разрезка

2

28

Опорный элемент деревянного марша, к которому примыкают ступени сбоку, называется…

тетива

2

29

Движущаяся лестница, предназначенная для организации движения людей с одного этажа на другой, называется

…

эскалатор

1

30

Вставьте пропущенное слово: … называется ребристое перекрытие, если высота главных и второстепенных балок принята одинаковой.

кессонным

2

№ п/п

Задание (вопрос)

Эталон ответа

Р

 Соотнесите содержание столбца слева с содержанием столбца справа. Запишите в соответствующие строки бланка ответов букву из столбца справа, обозначающую правильный ответ на вопросы столбца слева

1

 Установите соответствие между группами зданий:

1. Производственные                     2. Энергетические здания              3Транспортно-                         складские

4. Вспомогательные

А. Бытовые здания

Б. Гараж, пожарное депо

 В. Котельные, электроподстанции   Г.Механосборочный цех

Д. Туннель

1 – В

2 – Г

3 – Б

4 - А

4

2

Установите степень долговечности промышленных зданий:

  1. Не менее 100 лет                А. Третья степень

  2. Не менее 50 лет                  Б. Вторая степень

  3. Не менее 20 лет                  В. Первая степень

                                                   Г. Четвёртая степень

1 – В

2 – Б

3 - А

3

3

Установите соответствие между ограждающими слоями покрытия:

1. Пароизоляция                        А. Цементный раствор

2. Теплоизоляция                      Б.  Рулонный ковёр

3. Выравнивающий слой          В. Битумная мастика

4. Кровля                                    Г. Минераловатные  плиты

                                                    Д. Ж/Б плита

1 – В

2 – Г

3 – А

4 - Б

4

4

Сколько слоёв содержит кровля в зависемости от уклона покрытия?

1. Более 15%                  А. Двухслойная

2. 10-15%                       Б. Четырёхслойная

3. 2,5-10%                      В. Трёхслойная, без защитного слоя

4. До 2,5%                      Г. Трёхслойная, с защитным слоем

                                        Д. Однослойная

1 – А

2 – В

3 – Г

4 - Б

4

Выберите букву, соответствующую правильному ответу и запишите её в бланк ответа

5

« Промышленное здание должно соответствовать своему назначению» - это…

А. Экономические требования

Б. Технические требования

В. Технологические требования

Г. Архитектурно-художетсвенные требования

В

2

6

Какой тип фундамента устраивают в случае залегания у поверхности земли слабых грунтов и наличия грунтовых вод?

А. Ленточный       В. Ребристый

Б.  Свайный           Г. Пустотелый

Б

2

7

Какой тип одноэтажного промышленного здания применяется, если технологический процесс связан с выпуском крупногабаритной продукции?

А. Зального типа

Б. Пролётного типа

В. Ячейкового типа

Г. Комбинированного типа

А

2

8

Расстояние между координационными осями поперечного ряда колонн – это…

А. Сетка колонн

Б. Шаг

В. Высота

Г. Пролёт

Б

1

9

Для сокращения типоразмеров колонн верх фундаментов независемо от глубины заложения подошвы рекомендуется располагать ниже отметки чистого пола на…

А. 5см

Б. 15см

В.50см

Г. 1м

Б

2

10

Колонны, подкрановые балки, стропильные балки, стропильные и подстропильные фермы образуют…

А. Каркас одноэтажного промышленного здания

Б. Каркас многоэтажного промышленного здания

В. Объёмно-планировочное решение

Г. Промышленное здание

А

1

11

Для обеспечения работы мостовых кранов на консолях колонн монтируют:

А. Фундаментные балки

Б. Стропильные балки

В. Обвязочные балки

Г. Подкрановые балки

Г

1

12

Несущими конструкциями покрытия являются:

А. Колонны и ригели

Б. Фундаменты и фундаментные балки

В. Балки и фермы

Г. Стены и перекрытия

В

2

13

При шаге стропильных ферм 6м и шаге колонн 12м используют:

А. Стропильные балки

Б. Фахверковые колонны

В. Подстропильные фермы

Г. Обвязочные балки

В

2

14

Колонны, капитель, надколонные плиты, пролётные плиты образуют:

А. Балочный каркас

Б. Безбалочный каркас

В. Здание

Г. Сооружение

Б

2

15

При наличии в стенах ленточных проёмов в каркас вводят:

А. Обвязочные балки

Б. Стропильные балки

В.Подстропильные

Г. Фундаментные балки

А

2

16

Фахверк обеспечивает:

А. Устойчивость стен

Б. Огнестойкость стен

В. Теплоустойчивость стен

Г. Долговечность

А

2

17

Для обеспечения защиты помещений от перегрева устраивают:

А. Невентилируемые покрытия

Б. Частично вентилируемые покрытия

В. Вентилируемые

В

2

18

Какой тип пола относят к полам из штучных материалов?

А. Глинобитные

Б. Мозаичные полы

В. Ксилолитовые

Г. Клинкерные полы

Г

1

19

По способу устройства фундаменты бывают сборные и монолитные?

А. Да

Б. Нет

А

1

20

Подвесные средства, мостовые краны и напольный транспорт относятся к подъёмно-транспортному оборудованию периодического действия?

А. Да

Б. Нет

А

1

№ п/п

Задание (вопрос)

Эталон ответа

Р

В соответствующую строку бланка ответов запишите краткий ответ на вопрос, окончите предложение или пропущенные слова

21

Надстройки на покрытиях для аэрации и освещения производственных помещений называют….

фонари

2

22

Колонны передают нагрузки на….

фундамент

2

23

Конструкция покрытия состоит из несущей и…….части.

ограждающей

1

24

Какое здание представлено на схеме по признаку этажности?

одноэтажное

1

25

Назовите конструкцию, обозначенную на схеме цифрой 2

фундаментная балка

2

26

Назовите конструкцию, обозначенную на схеме цифрой 3

подкрановая балка

2

27

Назовите конструкцию, обозначенную на схеме цифрой 4

колонна среднего ряда

2

28

Назовите конструкцию, обозначенную на схеме цифрой 5

подстропильная ферма

2

29

Назовите конструкцию, обозначенную на схеме цифрой 15

железобетонная арочная ферма

2

30

Назовите конструкцию, обозначенную на схеме цифрой 16

крестовые связи

2

№ п/п

Задание (вопрос)

Эталон ответа

Р

Соотнесите содержание рисунков с предложенными вариантами ответов. Запишите в соответствующие строки бланка ответов букву и  обозначающую правильный ответ на вопросы цифру

1

3                                                                        4

Установите соответствие между рисунком и типом железобетонной стропильной балки:

А. Двускатная балка пролётом 12-18м

Б. Решётчатая пролётом 12-18м

В.С 11 поясами L=12-18м

Г. Односкатная балка пролётом 12м

А – 2

Б – 3

В – 4

Г - 1

4

2

Установите соответствие между рисунком и типом фундаментов промышленных зданий:

А.Сборный составной                  Г. Сборный ребристый

Б. Свайный                                    Д. Монолитный

В. Сборный пустотелый                   столбчатый

А – 2

Б – 4

Г – 3

Д - 1

4

3

Установите соответствие между рисунком и ж/б

фермами покрытия:

 А. С параллельными поясами

 Б.  Трапецеидальная

 В.  Безраскосная арочная

 Г.  Сегментная

 Д. Решётчатая

1                                                           2

3                                                    4

А – 3

Б – 4

В – 2

Г - 1

4

4

Установите соответствие между рисунком и типом профиля фонарей:

А. Прямоугольный

Б. Зенитный

В. Шедовый

Г. Треугольный

Д. М-образный

        1                    2                          3                         4

А – 1

В – 4

Г – 2

Д - 3

4

Выберите букву, соответствующую правильному варианту ответа и запишите ее в бланк ответа

5

Сечение фундаментной балки зависит…..

А. от сечения колонны

Б. от толщины стены

В. от высоты фундамента

Г. от длины фундаментной балки

Б

2

6

Металлические подкрановые балки имеют сечение:

А. Трапециевидное

Б. Круглое

В. Двутавровое

Г. Тавровое

В

2

7

Какой тип одноэтажного промышленного здания применяется, если технологический процесс направлен вдоль пролета:

А. Ячейкового

Б. Комбинированного типа

В. Пролётного типа

Г. Шатрового

В

2

8

Колонны, капители, надколонные пролётные плиты образуют….

А. Объёмно – планировочное решение

Б. Каркас одноэтажного промышленного  здания

В. Каркас многоэтажного безбалочного типа

Г. Каркас многоэтажного балочного типа

В

2

9

Стеновые панели промышленных  зданий имеют модуль по высоте:

А. 0,5м

Б. 0,3м

В. 1,2м

Г.  1,0м

В

2

10

Стены из листового материала можно выполнить:

А. Несущими

Б.  Навесными

В.  Самонесущими

Г.  Из ячеистого бетона

Б

2

11

Аэрационный фонарь в промышленном  здании служит:

А. для освещения помещений

Б. для аэрации и освещения

В. для аэрации помещений

Г. для архитектурной выразительности

В

2

12

Вертикальные связи между колоннами служат для обеспечения:

А. Долговечности

Б. Прочности

В. Устойчивости

Г. Пространственной жёсткости

Г

2

13

Одежда мозаичного пола выполнена из:

А. Асфальтобетона

Б. Бетона

В. Цементно-песчаного раствора

Г. Из цементно-песчаного раствора с мраморной крошкой

Г

2

14

Какой тип пола относится к полам со сплошным покрытием:

А. Клинкерные полы

Б.  Торцовые

В.  Асфальтобетонные

Г.  Брусчатые

В

1

15

Расстояние между продольными и поперечными координационными осями это…

А. Высота

Б.  Пролёт

В.  Сетка колонн

Г.  Шаг

В

2

16

Пароизоляция в конструкции покрытии служит:

А. Для гидроизоляции кровли

Б.  Для защиты плиты покрытия и ферм от влаги.

В.  Для защиты утеплителя от увлажнения

Г.  Для утепления покрытия

В

2

17

Для перемещения тяжёлых грузов весом 600т служат

А. Консольно-поворотные краны

Б.  Подвесные краны

В.  Подъёмники

Г.  Мостовые краны

Г

1

18

Подстропильные фермы или балки служат для:

А. Опирания на низ стропильных конструкций

Б.  Опирания на них кирпичных стен

В.  Крепления подвесных кран-балок

Г.  для долговечности конструкции здания

А

2

19

Несущими конструкциями покрытия являются:

А. Несущий настил

Б.  Обвязочные балки

В.  Стропильные балки и фермы

Г.  Подкрановые балки

В

1

20

Более эффективным по сравнению с железобетонными  являются стальные подкрановые балки:

А. Да

Б.  Нет

А

2

21

Для пропуска средств напольного транспорта являются двери:

А. Да

Б. Нет

Б

2

22

Брандмауэры разделяют здание на отдельные отсеки предотвращая распространение огня:

А. Да

Б. Нет

А

2

№ п/п

Задание (вопрос)

Эталон ответа

Р

В соответствующую строку бланка ответов запишите краткий ответ на вопрос, окончите предложение или пропущенные слова.

23

Стена воспринимающая нагрузку от вышерасположенных конструкций называется....

несущей

3

24

Каркас, у которого сжатые и изгибаемые элементы выполнены из различных материалов, называют…

смешанным

3

25

Тонкостенные конструкции криволинейной формы и выполняющие несущие и ограждающие функции, называют…

пространственные

3

26

Полуэтаж, позволяющий увеличить производственную площадь цеха, называется….

антресоль

3

27

Верх фундаментной балки находится на отметке…

- 0,030

3

28

В многоэтажных отапливаемых зданиях устраивают……

водоотвод.

внутренний

3

29

Панельные перегородки крепят непосредственно к колоннам с помощью…..

закладных деталей

3

30

Для обеспечения работы мостовых кранов на консоли колонн монтируют…..

подкрановые балки

3

Номер задачи

Варианты ответов на задачи

Рейтинг Р

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25
