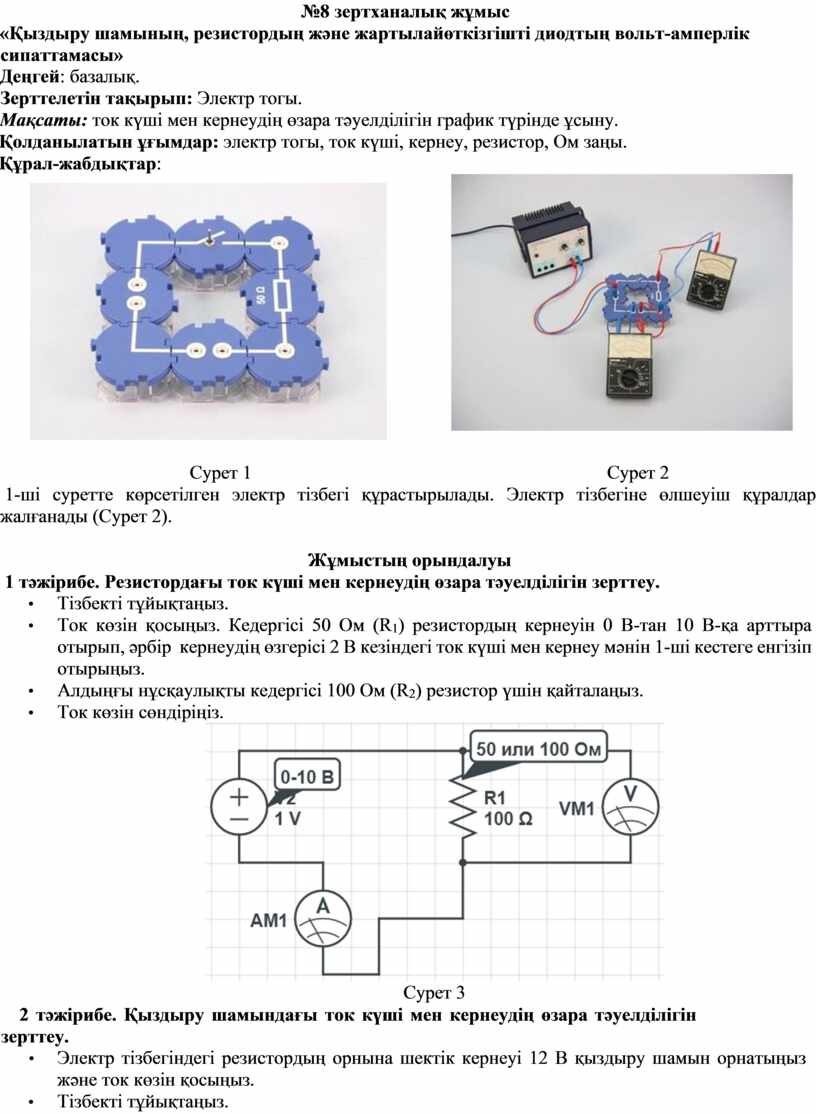

№8 зертханалық жұмыс
«Қыздыру шамының, резистордың және жартылайөткізгішті диодтың вольт-амперлік сипаттамасы»
Деңгей: базалық.
Зерттелетін тақырып: Электр тогы.
Мақсаты: ток күші мен кернеудің өзара тәуелділігін график түрінде ұсыну.
Қолданылатын ұғымдар: электр тогы, ток күші, кернеу, резистор, Ом заңы.
Құрал-жабдықтар:
Сурет 1 Сурет 2

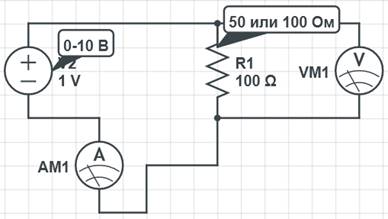

1-ші суретте көрсетілген электр тізбегі құрастырылады. Электр тізбегіне өлшеуіш құралдар жалғанады (Сурет 2).
1 тәжірибе. Резистордағы ток күші мен кернеудің өзара тәуелділігін зерттеу.
• Тізбекті тұйықтаңыз.
• Ток көзін қосыңыз. Кедергісі 50 Ом (R1) резистордың кернеуін 0 В-тан 10 В-қа арттыра отырып, әрбір кернеудің өзгерісі 2 В кезіндегі ток күші мен кернеу мәнін 1-ші кестеге енгізіп отырыңыз.
• Алдыңғы нұсқаулықты кедергісі 100 Ом (R2) резистор үшін қайталаңыз.
• Ток көзін сөндіріңіз.
Сурет 3

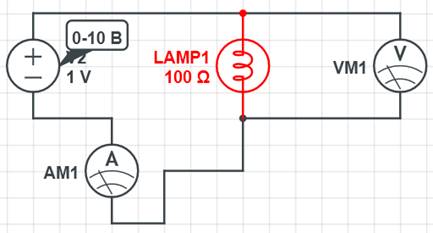

• Электр тізбегіндегі резистордың орнына шектік кернеуі 12 В қыздыру шамын орнатыңыз және ток көзін қосыңыз.
• Тізбекті тұйықтаңыз.
• Ток көзін қосыңыз. Кедергісі 50 Ом (R1) резистордың кернеуін 0 В-тан 10 В-қа арттыра отырып, әрбір кернеудің өзгерісі 2 В кезіндегі ток күші мен кернеу мәнін 2-ші кестеге енгізіп отырыңыз.
• Алдыңғы нұсқаулықты кедергісі 100 Ом (R2) резистор үшін қайталаңыз.
• Ток көзін сөндіріңіз.

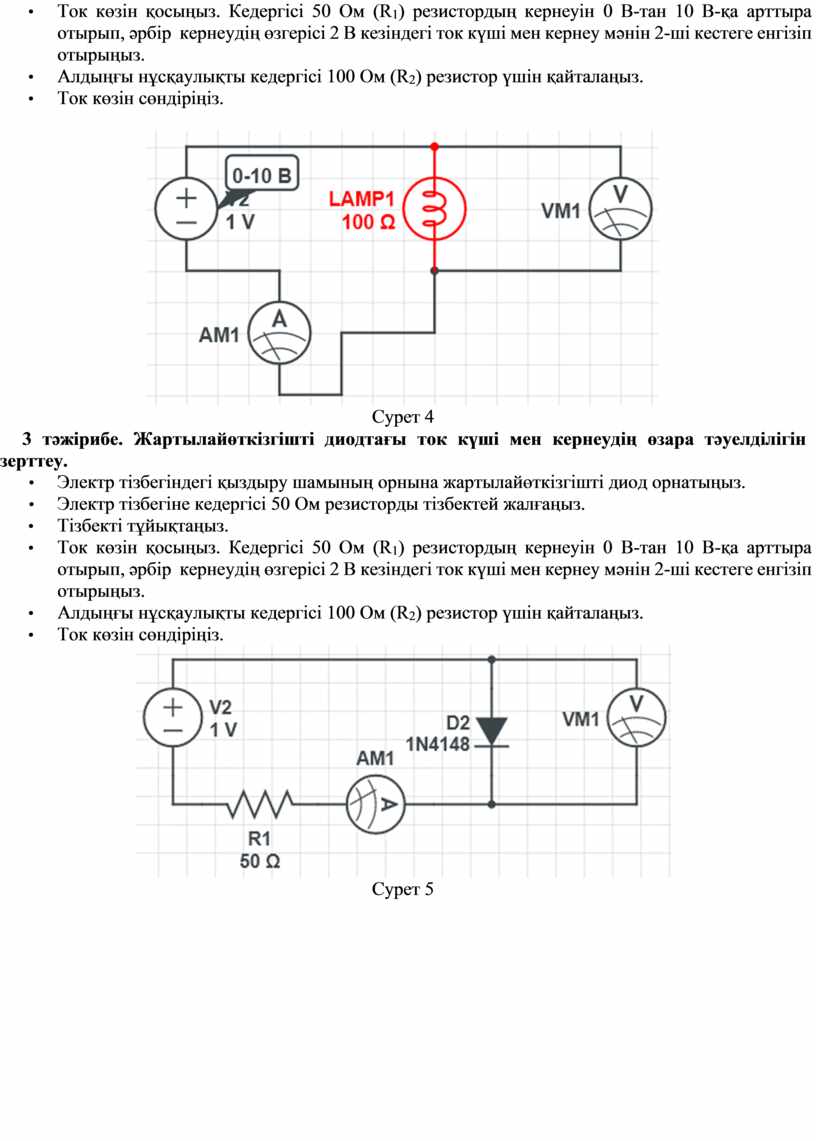

Сурет 4
3 тәжірибе. Жартылайөткізгішті диодтағы ток күші мен кернеудің өзара тәуелділігін зерттеу.
• Электр тізбегіндегі қыздыру шамының орнына жартылайөткізгішті диод орнатыңыз.
• Электр тізбегіне кедергісі 50 Ом резисторды тізбектей жалғаңыз.
• Тізбекті тұйықтаңыз.
• Ток көзін қосыңыз. Кедергісі 50 Ом (R1) резистордың кернеуін 0 В-тан 10 В-қа арттыра отырып, әрбір кернеудің өзгерісі 2 В кезіндегі ток күші мен кернеу мәнін 2-ші кестеге енгізіп отырыңыз.
• Алдыңғы нұсқаулықты кедергісі 100 Ом (R2) резистор үшін қайталаңыз.
• Ток көзін сөндіріңіз.
Сурет 5

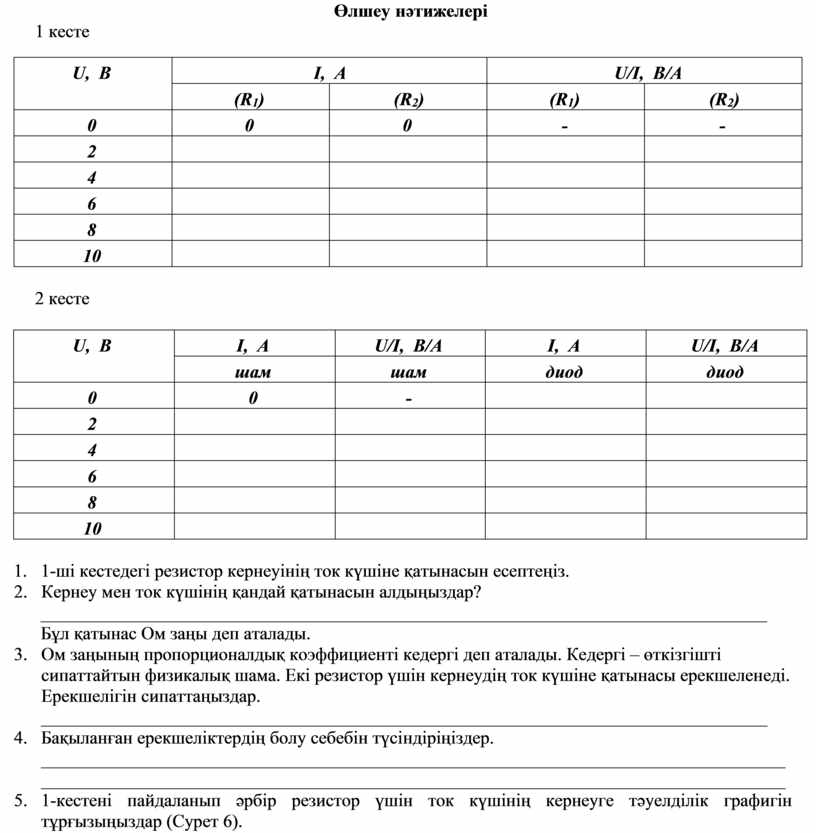

Өлшеу нәтижелері
1 кесте
|
U, В |
|
I, А |
|
|
U/I, В/А |
|
||
|
(R1) |
|
|
(R2) |
(R1) |
|
|
(R2) |
|
|
0 |
0 |
|
|
0 |
- |
|
|
- |
|
2 |
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
10 |
|
|
|
|
|
|
|
|
2 кесте
|
U, В |
I, А |
U/I, В/А |
I, А |
U/I, В/А |
|
шам |
шам |
диод |
диод |
|
|
0 |
0 |
- |
|
|
|
2 |
|
|
|
|
|
4 |
|
|
|
|
|
6 |
|
|
|
|
|
8 |
|
|
|
|
|
10 |
|
|
|
|
1. 1-ші кестедегі резистор кернеуінің ток күшіне қатынасын есептеңіз.
2. Кернеу мен ток күшінің қандай қатынасын алдыңыздар?
________________________________________________________________________________
Бұл қатынас Ом заңы деп аталады.
3. Ом заңының пропорционалдық коэффициенті кедергі деп аталады. Кедергі – өткізгішті сипаттайтын физикалық шама. Екі резистор үшін кернеудің ток күшіне қатынасы ерекшеленеді. Ерекшелігін сипаттаңыздар.
________________________________________________________________________________
4. Бақыланған ерекшеліктердің болу себебін түсіндіріңіздер.
____________________________________________________________________________________________________________________________________________________________________

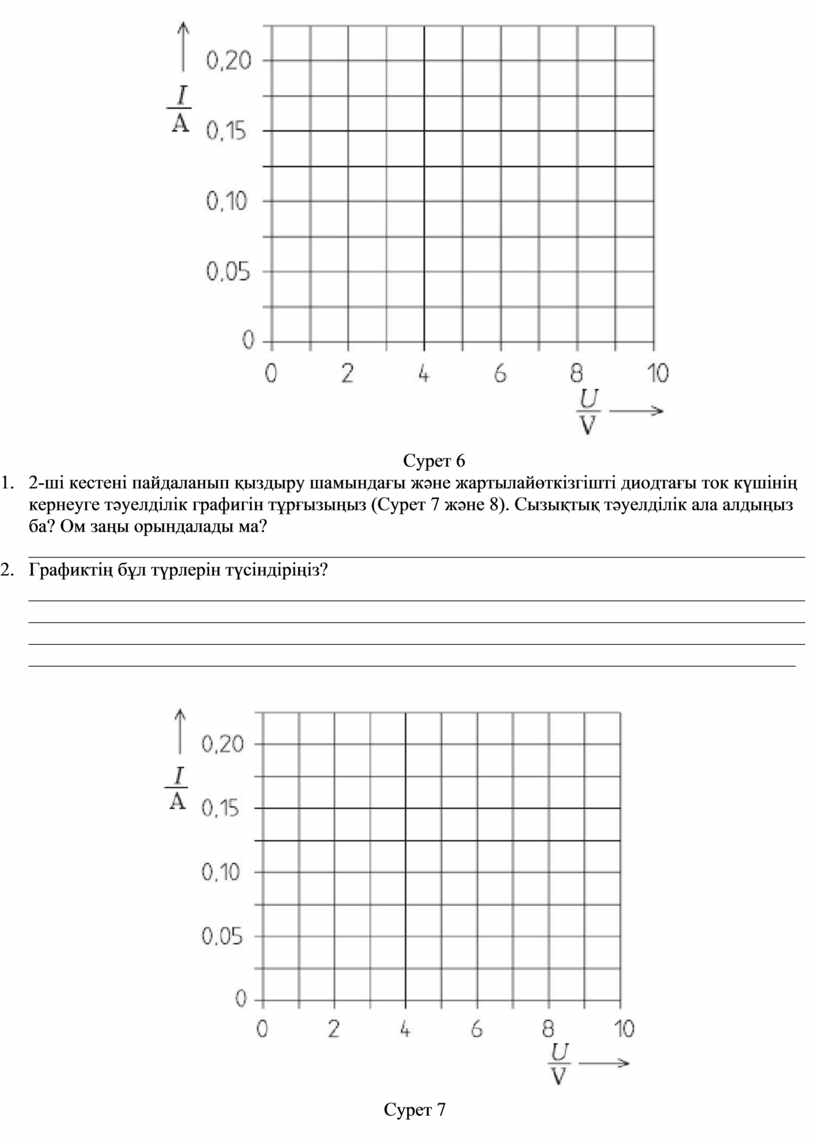

5. 1-кестені пайдаланып әрбір резистор үшін ток күшінің кернеуге тәуелділік графигін тұрғызыңыздар (Сурет 6).
Сурет 6
6. 2-ші кестені пайдаланып қыздыру шамындағы және жартылайөткізгішті диодтағы ток күшінің кернеуге тәуелділік графигін тұрғызыңыз (Сурет 7 және 8). Сызықтық тәуелділік ала алдыңыз ба? Ом заңы орындалады ма?
__________________________________________________________________________________
7. Графиктің бұл түрлерін түсіндіріңіз?
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_________________________________________________________________________________
Сурет 7
Сурет 8
