Лабораторная работа. Изучение настроек Ethernet и анализа трафика

Работа № 5. Изучение настроек Ethernet и анализа трафика.

Время выполнения: 4 часа.

Цель роботы

Ознакомиться с настройками сетевой платы и встроенными инструментальными средствами ОС MS Windows анализа трафика на сетевых интерфейсах.

Задача лабораторной работы

Правильная настройка сетевой платы позволяет не только обеспечить соединение с сеть, но улучшить производительность сетевого подключения и получить необходимое качество сервиса предоставляемой локальной сетью.

Для просмотра состояния взаимодействия компьютера с локальной сетью различные разработчики операционных систем представляют средства диагностик.

Средства диагностики могут быть графическими или использовать командную строку (так называемый CLI - Command line

interface). Диагностика с помощью CLI позволяет создавать скрипты или программы для включения их в приложения

занимающиеся мониторингом или анализом сети в целом.

В данной работе вводятся следующие понятия:











Скрипт (script) - небольшая программа для выполнения средствами операционной системы и для расширения ее возможностей

Loopback (обратная, возвратная петля) Тип диагностического интерфейса, при котором сигнал возвращается передающему устройству, пройдя по коммуникационному каналу в обоих направлениях.

GUI – (Graphical User Interface) Графический пользовательский интерфейс

CLI - (Command Line Interface) Интерфейс командной строки, в котором инструкции компьютеру даются только путём ввода с клавиатуры текстовых строк (команд). Также известен под названием консоль.

MMC (Microsoft Management Console) -средство для создания, сохранения и открытия средств администрирования (называемых консолями MMC), которые управляют оборудованием, программными и сетевыми компонентами операционной системы Windows.

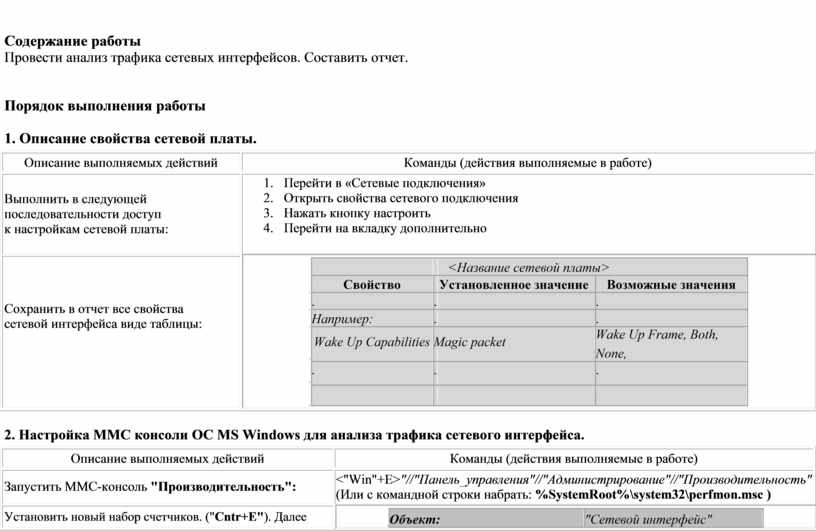

Содержание работы

Провести анализ трафика сетевых интерфейсов. Составить отчет.

Порядок выполнения работы

1. Описание свойства сетевой платы.

Описание выполняемых действий

Выполнить в следующей последовательности доступ к настройкам сетевой платы:

Сохранить в отчет все свойства сетевой интерфейса виде таблицы:

Команды (действия выполняемые в работе)

1.       Перейти в «Сетевые подключения»

2.       Открыть свойства сетевого подключения

3.       Нажать кнопку настроить

4.       Перейти на вкладку дополнительно

2. Настройка MMC консоли ОС MS Windows для анализа трафика сетевого интерфейса.

Описание выполняемых действий

Запустить MMC-консоль "Производительность":

Установить новый набор счетчиков. ("Cntr+E"). Далее

Команды (действия выполняемые в работе)

<"Win"+E>"//"Панель_управления"//"Администрирование"//"Производительность" (Или с командной строки набрать: %SystemRoot%\system32\perfmon.msc )

В течении ~1 минуты снять статистику, данные в отчет не сохраняются.

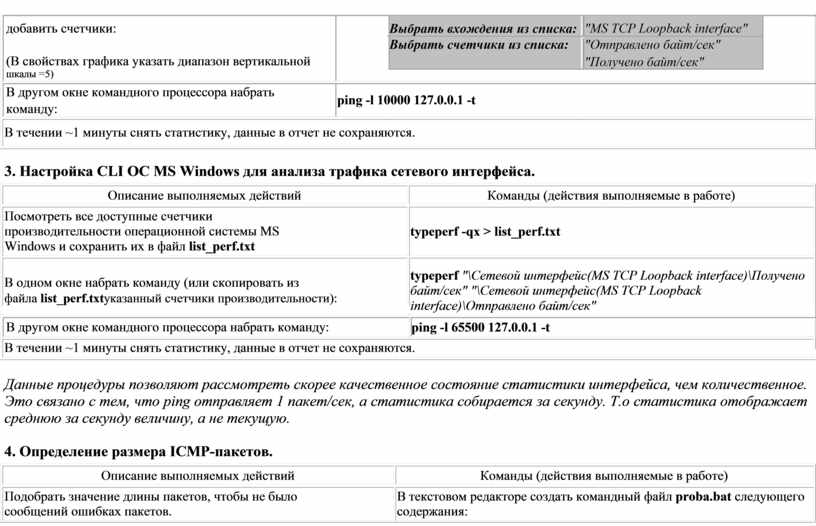

3. Настройка CLI ОС MS Windows для анализа трафика сетевого интерфейса.

Описание выполняемых действий

Посмотреть все доступные счетчики производительности операционной системы MS Windows и сохранить их в файл list_perf.txt

Команды (действия выполняемые в работе)

typeperf -qx > list_perf.txt

В одном окне набрать команду (или скопировать из

файла list_perf.txtуказанный счетчики производительности):

typeperf "\Сетевой интерфейс(MS TCP Loopback interface)\Получено байт/сек" "\Сетевой интерфейс(MS TCP Loopback interface)\Отправлено байт/сек"

В течении ~1 минуты снять статистику, данные в отчет не сохраняются.

Данные процедуры позволяют рассмотреть скорее качественное состояние статистики интерфейса, чем количественное. Это связано с тем, что ping отправляет 1 пакет/сек, а статистика собирается за секунду. Т.о статистика отображает среднюю за секунду величину, а не текущую.

4. Определение размера ICMP-пакетов.

Описание выполняемых действий

Подобрать значение длины пакетов, чтобы не было сообщений ошибках пакетов.

Команды (действия выполняемые в работе)

В  текстовом редакторе создать командный файл proba.bat следующего содержания:

@echo off

for /L %%i in (1000#,100#,100000#) do (

for /F "usebackq delims=< tokens=2" %%a IN (

`ping -l %%i 127.0.0.1 -n 1`) DO @echo Размер буфера

отправки=%%i......Время отклика=%%a)

В отчете дать объяснения остановки команды ping и при какой величине.

Подобрать значение длины пакетов, чтобы не было сообщений ошибках при фрагментации пакетов.

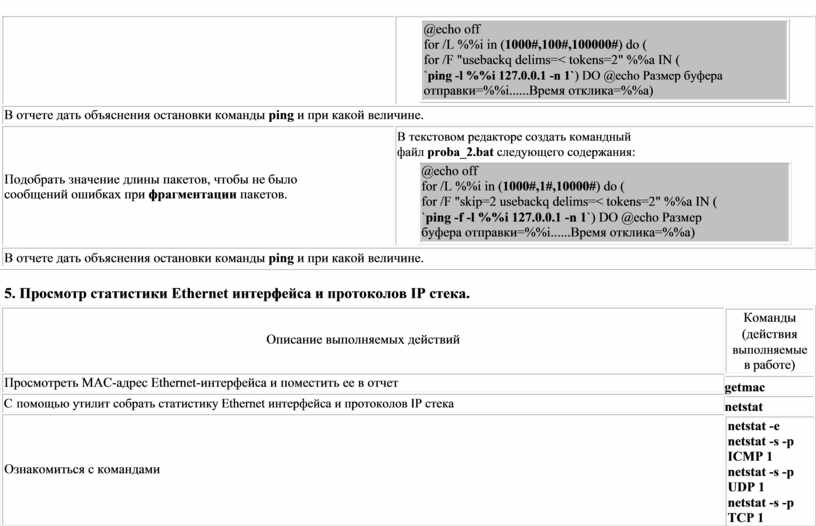

В  текстовом редакторе создать командный файл proba_2.bat следующего содержания:

@echo off

for /L %%i in (1000#,1#,10000#) do (

for /F "skip=2 usebackq delims=< tokens=2" %%a IN (

`ping -f -l %%i 127.0.0.1 -n 1`) DO @echo Размер буфера отправки=%%i......Время отклика=%%a)

В отчете дать объяснения остановки команды ping и при какой величине.

5. Просмотр статистики Ethernet интерфейса и протоколов IP стека.

Описание выполняемых действий

Просмотреть MAC-адрес Ethernet-интерфейса и поместить ее в отчет

С   помощью утилит собрать статистику Ethernet интерфейса и протоколов IP стека

Ознакомиться с командами

Команды

(действия

выполняемые

в  работе)

getmac

netstat

netstat -e

netstat -s -p

ICMP 1

netstat -s -p

UDP 1

netstat -s -p

TCP 1

netstat -s -p IP

1

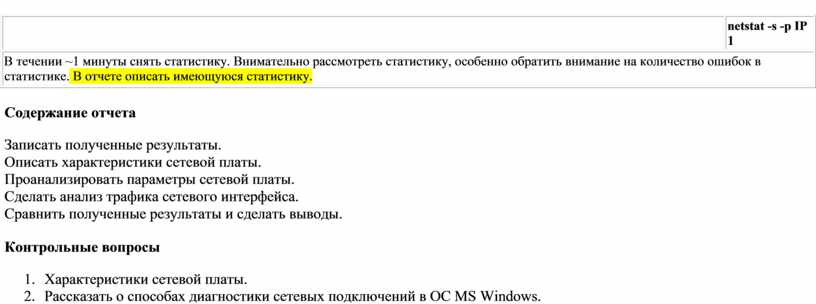

В  течении ~1 минуты снять статистику. Внимательно рассмотреть статистику, особенно обратить внимание на количество ошибок в статистике. В отчете описать имеющуюся статистику.

Содержание отчета

Записать полученные результаты.

Описать характеристики сетевой платы.

Проанализировать параметры сетевой платы.

Сделать анализ трафика сетевого интерфейса.

Сравнить полученные результаты и сделать выводы.

Контрольные вопросы

1.     Характеристики сетевой платы.

2.     Рассказать о способах диагностики сетевых подключений в ОС MS Windows.
