Лекция на тему: Теплоенергоцентраль пароповітряна станція

Лекция на тему:

Теплоенергоцентраль пароповітряна станція

Теплоенергоцентраль – пароповітряна станція (ТЕЦ ППС) забезпечує перегрітою парою, дутьовим повітрям та хімочищеною водою основне виробництво заводу, виробляє власну електричну енергію, та забезпечує централізованим теплопостачанням промислові підприємства та житлову зону, що прилягають до території заводу. (34 підприємства та організації в т.ч. технікум і п’ять житлових будинків). Згідно структури управління ТЕЦ ППС складається з чотирьох підрозділів:

1. Котельний цех

2. Машинна зала

3. Електричний цех

4. Цех хімічної обробки води

I Котельний цех, виконує наступні функції

-                     Виробництво перегрітої пари – теплової енергії;

-                     Обслуговування магістральних трубопроводів для транспортування пари, гарячої та хімочищеної води споживачам.

II Машинна зала виконує функції:

-                     Виробництво дутьового повітря, електроенергії, гарячої води;

-                     Транспортування дутьового повітря;

-                     Підготовка споживчої води для котлів;

-                     Забезпечення виробництва ТЕЦ ППС.

III Електричний цех виконує функції:

-                     Обслуговування та ремонт електрообладнання ТЕЦ ППС;

-                     Забезпечення надійності схеми електропостачання обладнання ТЕЦ ППС.

IV Цех хімічної обробки води виробляє хімочищень воду для потреб ТЕЦ ППС та заводських споживачів.

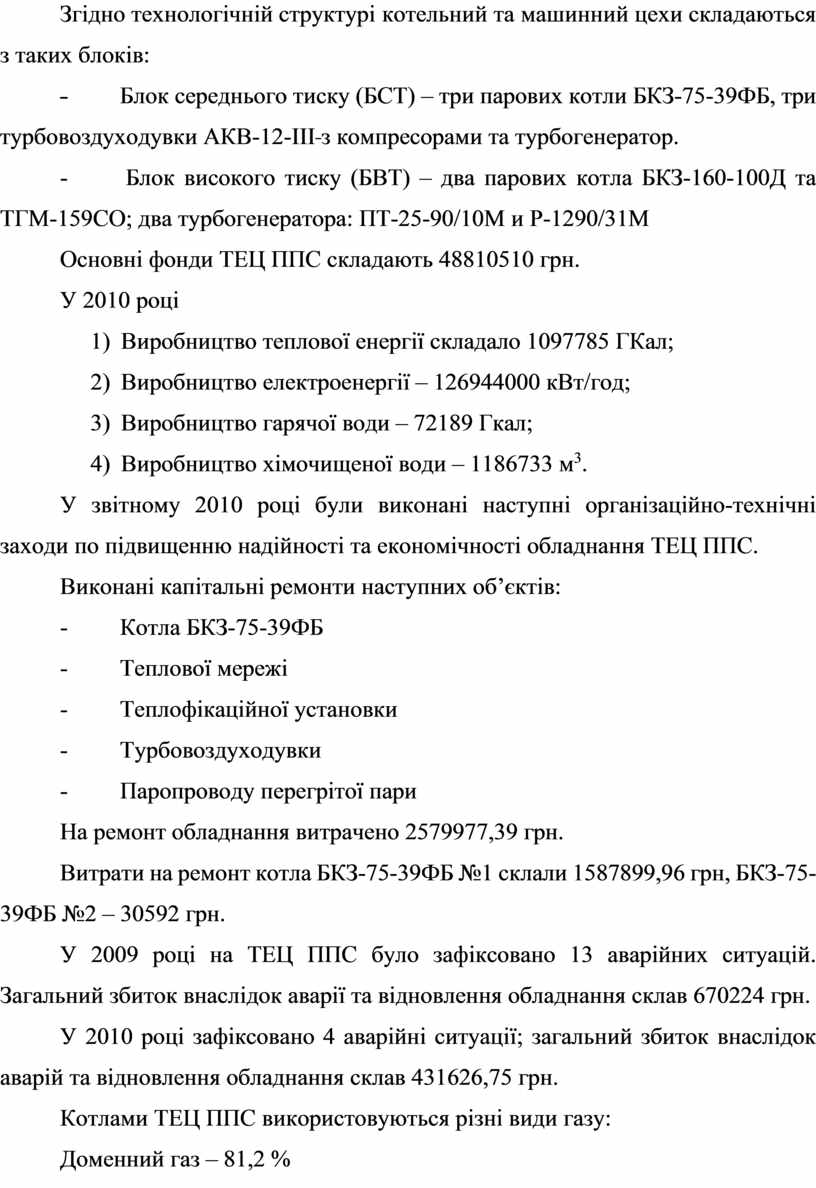

Згідно технологічній структурі котельний та машинний цехи складаються з таких блоків:

-                     Блок середнього тиску (БСТ) – три парових котли БКЗ-75-39ФБ, три турбовоздуходувки АКВ-12-III з компресорами та турбогенератор.

-                      Блок високого тиску (БВТ) – два парових котла БКЗ-160-100Д та ТГМ-159СО; два турбогенератора: ПТ-25-90/10М и Р-1290/31М

Основні фонди ТЕЦ ППС складають 48810510 грн.

У 2010 році

1)    Виробництво теплової енергії складало 1097785 ГКал;

2)    Виробництво електроенергії – 126944000 кВт/год;

3)    Виробництво гарячої води – 72189 Гкал;

4)    Виробництво хімочищеної води – 1186733 м³.

У звітному 2010 році були виконані наступні організаційно-технічні заходи по підвищенню надійності та економічності обладнання ТЕЦ ППС.

Виконані капітальні ремонти наступних об’єктів:

-                     Котла БКЗ-75-39ФБ

-                     Теплової мережі

-                     Теплофікаційної установки

-                     Турбовоздуходувки

-                     Паропроводу перегрітої пари

На ремонт обладнання витрачено 2579977,39 грн.

Витрати на ремонт котла БКЗ-75-39ФБ №1 склали 1587899,96 грн, БКЗ-75-39ФБ №2 – 30592 грн.

У 2009 році на ТЕЦ ППС було зафіксовано 13 аварійних ситуацій. Загальний збиток внаслідок аварії та відновлення обладнання склав 670224 грн.

У 2010 році зафіксовано 4 аварійні ситуації; загальний збиток внаслідок аварій та відновлення обладнання склав 431626,75 грн.

Котлами ТЕЦ ППС використовуються різні види газу:

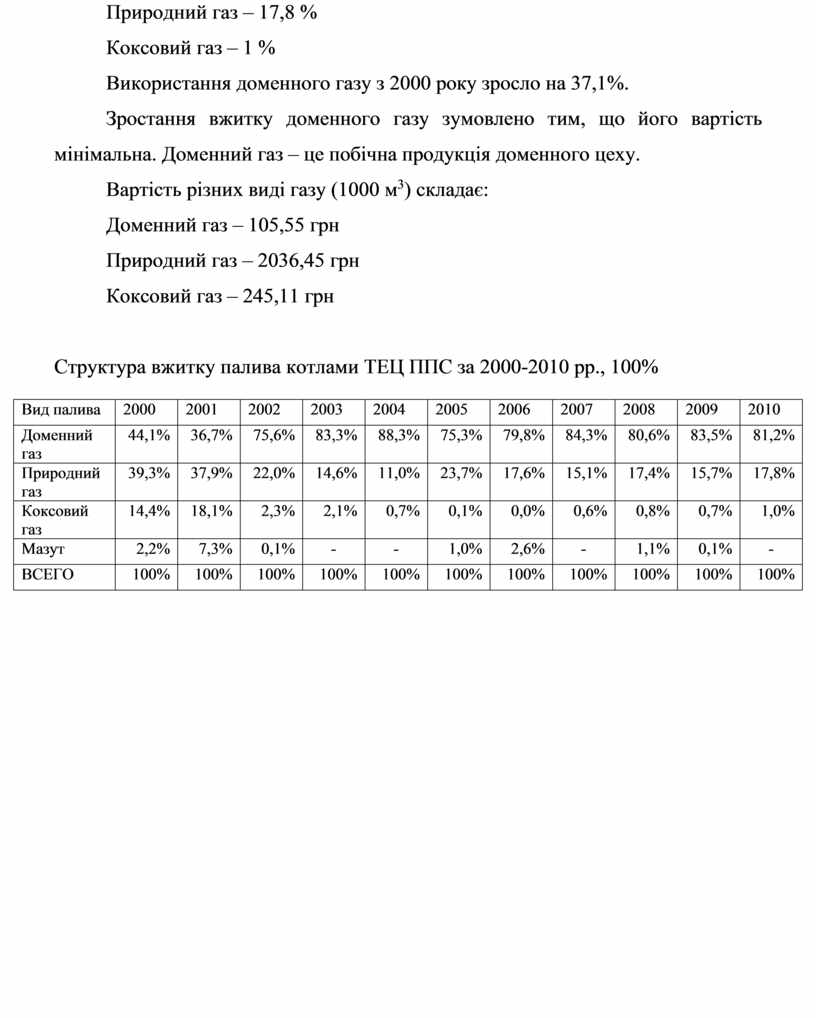

Доменний газ – 81,2 %

Природний газ – 17,8 %

Коксовий газ – 1 %

Використання доменного газу з 2000 року зросло на 37,1%.

Зростання вжитку доменного газу зумовлено тим, що його вартість мінімальна. Доменний газ – це побічна продукція доменного цеху.

Вартість різних виді газу (1000 м³) складає:

Доменний газ – 105,55 грн

Природний газ – 2036,45 грн

Коксовий газ – 245,11 грн

Структура вжитку палива котлами ТЕЦ ППС за 2000-2010 рр., 100%
