Лекция по теме Винчестеры

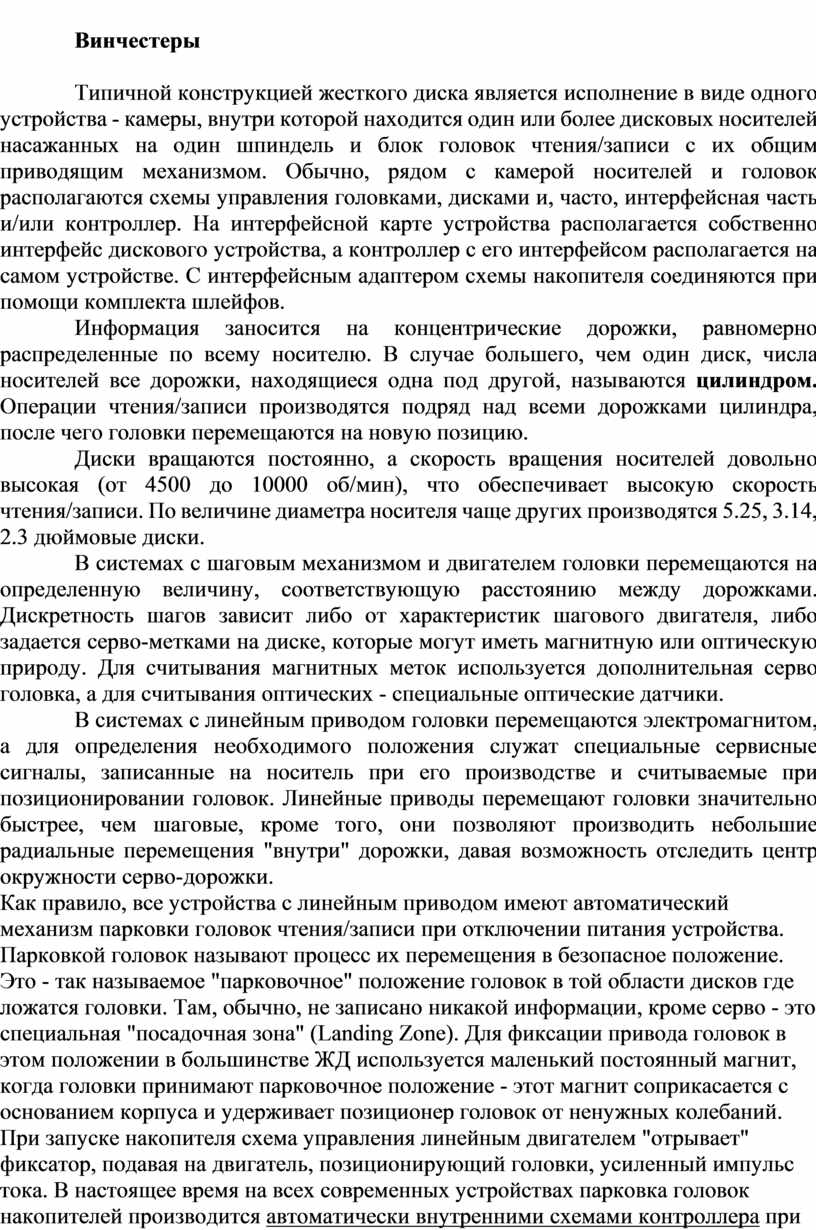

Винчестеры

Типичной конструкцией жесткого диска является исполнение в виде одного устройства - камеры, внутри которой находится один или более дисковых носителей насажанных на один шпиндель и блок головок чтения/записи с их общим приводящим механизмом. Обычно, рядом с камерой носителей и головок располагаются схемы управления головками, дисками и, часто, интерфейсная часть и/или контроллер. На интерфейсной карте устройства располагается собственно интерфейс дискового устройства, а контроллер с его интерфейсом располагается на самом устройстве. С интерфейсным адаптером схемы накопителя соединяются при помощи комплекта шлейфов.

Информация заносится на концентрические дорожки, равномерно распределенные по всему носителю. В случае большего, чем один диск, числа носителей все дорожки, находящиеся одна под другой, называются цилиндром. Операции чтения/записи производятся подряд над всеми дорожками цилиндра, после чего головки перемещаются на новую позицию.

Диски вращаются постоянно, а скорость вращения носителей довольно высокая (от 4500 до 10000 об/мин), что обеспечивает высокую скорость чтения/записи. По величине диаметра носителя чаще других производятся 5.25, 3.14, 2.3 дюймовые диски.

В системах с шаговым механизмом и двигателем головки перемещаются на определенную величину, соответствующую расстоянию между дорожками. Дискретность шагов зависит либо от характеристик шагового двигателя, либо задается серво-метками на диске, которые могут иметь магнитную или оптическую природу. Для считывания магнитных меток используется дополнительная серво головка, а для считывания оптических - специальные оптические датчики.

В системах с линейным приводом головки перемещаются электромагнитом, а для определения необходимого положения служат специальные сервисные сигналы, записанные на носитель при его производстве и считываемые при позиционировании головок. Линейные приводы перемещают головки значительно быстрее, чем шаговые, кроме того, они позволяют производить небольшие радиальные перемещения "внутри" дорожки, давая возможность отследить центр окружности серво-дорожки.

Как правило, все устройства с линейным приводом имеют автоматический механизм парковки головок чтения/записи при отключении питания устройства. Парковкой головок называют процесс их перемещения в безопасное положение. Это - так называемое "парковочное" положение головок в той области дисков где ложатся головки. Там, обычно, не записано никакой информации, кроме серво - это специальная "посадочная зона" (Landing Zone). Для фиксации привода головок в этом положении в большинстве ЖД используется маленький постоянный магнит, когда головки принимают парковочное положение - этот магнит соприкасается с основанием корпуса и удерживает позиционер головок от ненужных колебаний. При запуске накопителя схема управления линейным двигателем "отрывает" фиксатор, подавая на двигатель, позиционирующий головки, усиленный импульс тока. В настоящее время на всех современных устройствах парковка головок накопителей производится автоматически внутренними схемами контроллера при отключении питания и не требует для этого никаких дополнительных программных операций, как это было с первыми моделями.

Плата электроники современного накопителя на жестких магнитных дисках представляет собой самостоятельный микрокомпьютер с собственным процессором, памятью, устройствами ввода/вывода и прочими традиционными атрибутами присущими компьютеру.

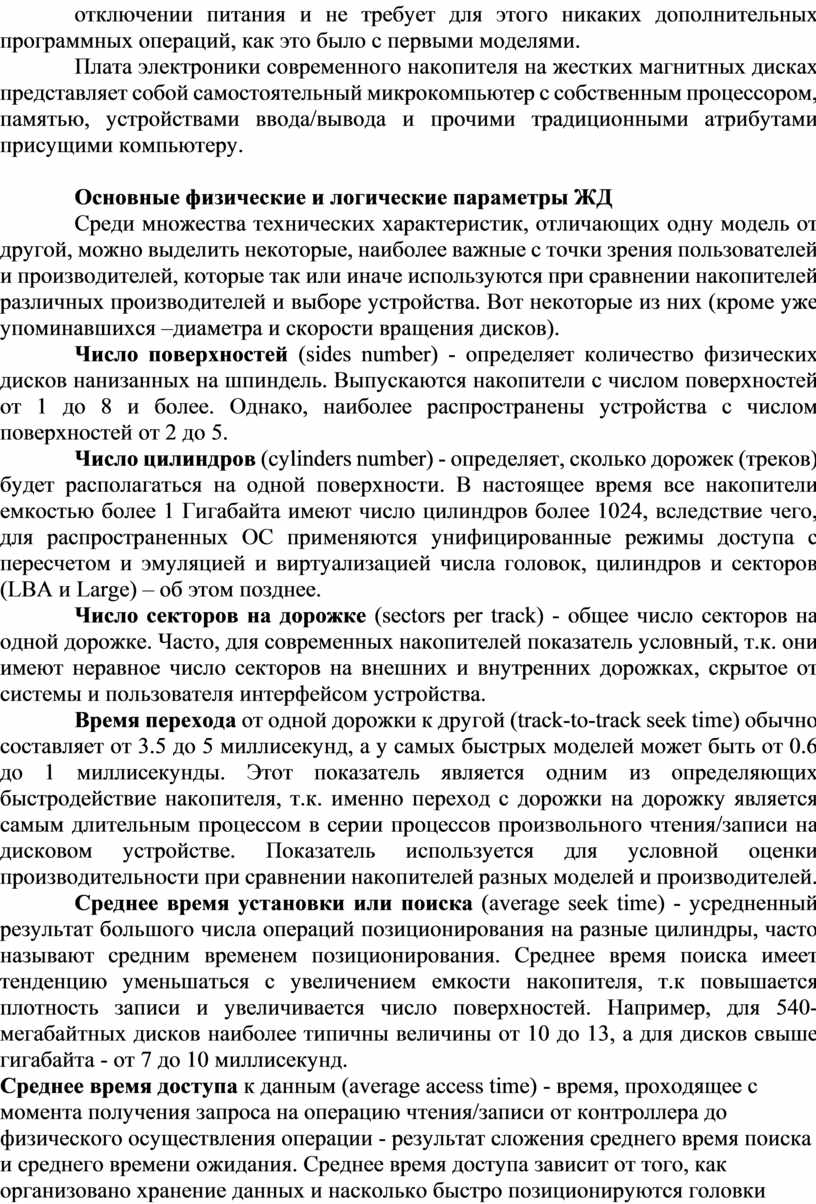

Основные физические и логические параметры ЖД

Среди множества технических характеристик, отличающих одну модель от другой, можно выделить некоторые, наиболее важные с точки зрения пользователей и производителей, которые так или иначе используются при сравнении накопителей различных производителей и выборе устройства. Вот некоторые из них (кроме уже упоминавшихся –диаметра и скорости вращения дисков).

Число поверхностей (sides number) - определяет количество физических дисков нанизанных на шпиндель. Выпускаются накопители с числом поверхностей от 1 до 8 и более. Однако, наиболее распространены устройства с числом поверхностей от 2 до 5.

Число цилиндров (cylinders number) - определяет, сколько дорожек (треков) будет располагаться на одной поверхности. В настоящее время все накопители емкостью более 1 Гигабайта имеют число цилиндров более 1024, вследствие чего, для распространенных ОС применяются унифицированные режимы доступа с пересчетом и эмуляцией и виртуализацией числа головок, цилиндров и секторов (LBA и Large) – об этом позднее.

Число секторов на дорожке (sectors per track) - общее число секторов на одной дорожке. Часто, для современных накопителей показатель условный, т.к. они имеют неравное число секторов на внешних и внутренних дорожках, скрытое от системы и пользователя интерфейсом устройства.

Время перехода от одной дорожки к другой (track-to-track seek time) обычно составляет от 3.5 до 5 миллисекунд, а у самых быстрых моделей может быть от 0.6 до 1 миллисекунды. Этот показатель является одним из определяющих быстродействие накопителя, т.к. именно переход с дорожки на дорожку является самым длительным процессом в серии процессов произвольного чтения/записи на дисковом устройстве. Показатель используется для условной оценки производительности при сравнении накопителей разных моделей и производителей.

Среднее время установки или поиска (average seek time) - усредненный результат большого числа операций позиционирования на разные цилиндры, часто называют средним временем позиционирования. Среднее время поиска имеет тенденцию уменьшаться с увеличением емкости накопителя, т.к повышается плотность записи и увеличивается число поверхностей. Например, для 540-мегабайтных дисков наиболее типичны величины от 10 до 13, а для дисков свыше гигабайта - от 7 до 10 миллисекунд.

Среднее время доступа к данным (average access time) - время, проходящее с момента получения запроса на операцию чтения/записи от контроллера до физического осуществления операции - результат сложения среднего время поиска и среднего времени ожидания. Среднее время доступа зависит от того, как организовано хранение данных и насколько быстро позиционируются головки чтения записи на требуемую дорожку. Среднее время доступа – усредненный показатель от многочисленных тестовых проходов, и обычно, оно составляет от 10 до 18 миллисекунд и используется как базовый показатель при сравнительной оценке скорости накопителей различных производителей.

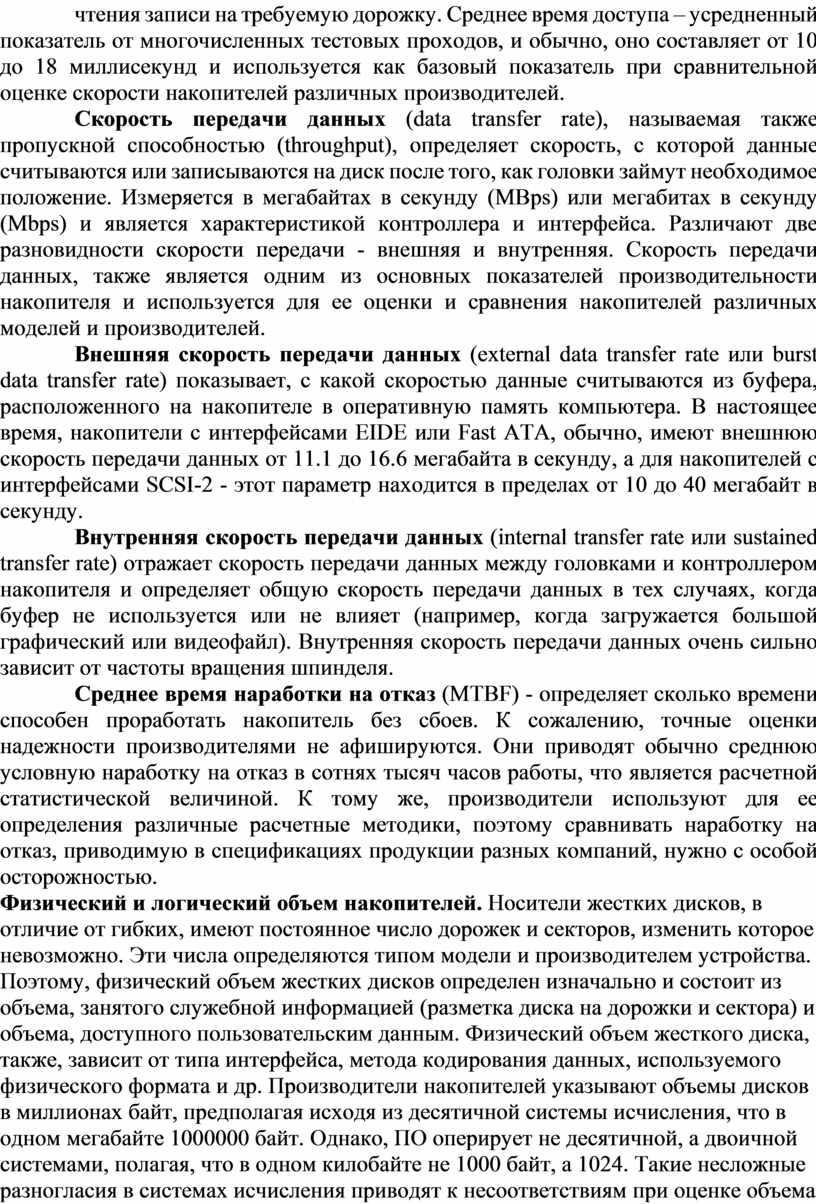

Скорость передачи данных (data transfer rate), называемая также пропускной способностью (throughput), определяет скорость, с которой данные считываются или записываются на диск после того, как головки займут необходимое положение. Измеряется в мегабайтах в секунду (MBps) или мегабитах в секунду (Mbps) и является характеристикой контроллера и интерфейса. Различают две разновидности скорости передачи - внешняя и внутренняя. Скорость передачи данных, также является одним из основных показателей производительности накопителя и используется для ее оценки и сравнения накопителей различных моделей и производителей.

Внешняя скорость передачи данных (external data transfer rate или burst data transfer rate) показывает, с какой скоростью данные считываются из буфера, расположенного на накопителе в оперативную память компьютера. В настоящее время, накопители с интерфейсами EIDE или Fast ATA, обычно, имеют внешнюю скорость передачи данных от 11.1 до 16.6 мегабайта в секунду, а для накопителей с интерфейсами SCSI-2 - этот параметр находится в пределах от 10 до 40 мегабайт в секунду.

Внутренняя скорость передачи данных (internal transfer rate или sustained transfer rate) отражает скорость передачи данных между головками и контроллером накопителя и определяет общую скорость передачи данных в тех случаях, когда буфер не используется или не влияет (например, когда загружается большой графический или видеофайл). Внутренняя скорость передачи данных очень сильно зависит от частоты вращения шпинделя.

Среднее время наработки на отказ (MTBF) - определяет сколько времени способен проработать накопитель без сбоев. К сожалению, точные оценки надежности производителями не афишируются. Они приводят обычно среднюю условную наработку на отказ в сотнях тысяч часов работы, что является расчетной статистической величиной. К тому же, производители используют для ее определения различные расчетные методики, поэтому сравнивать наработку на отказ, приводимую в спецификациях продукции разных компаний, нужно с особой осторожностью.

Физический и логический объем накопителей. Носители жестких дисков, в отличие от гибких, имеют постоянное число дорожек и секторов, изменить которое невозможно. Эти числа определяются типом модели и производителем устройства. Поэтому, физический объем жестких дисков определен изначально и состоит из объема, занятого служебной информацией (разметка диска на дорожки и сектора) и объема, доступного пользовательским данным. Физический объем жесткого диска, также, зависит от типа интерфейса, метода кодирования данных, используемого физического формата и др. Производители накопителей указывают объемы дисков в миллионах байт, предполагая исходя из десятичной системы исчисления, что в одном мегабайте 1000000 байт. Однако, ПО оперирует не десятичной, а двоичной системами, полагая, что в одном килобайте не 1000 байт, а 1024. Такие несложные разногласия в системах исчисления приводят к несоответствиям при оценке объема накопителей, данном в описании и - выдаваемом различными программными тестами.

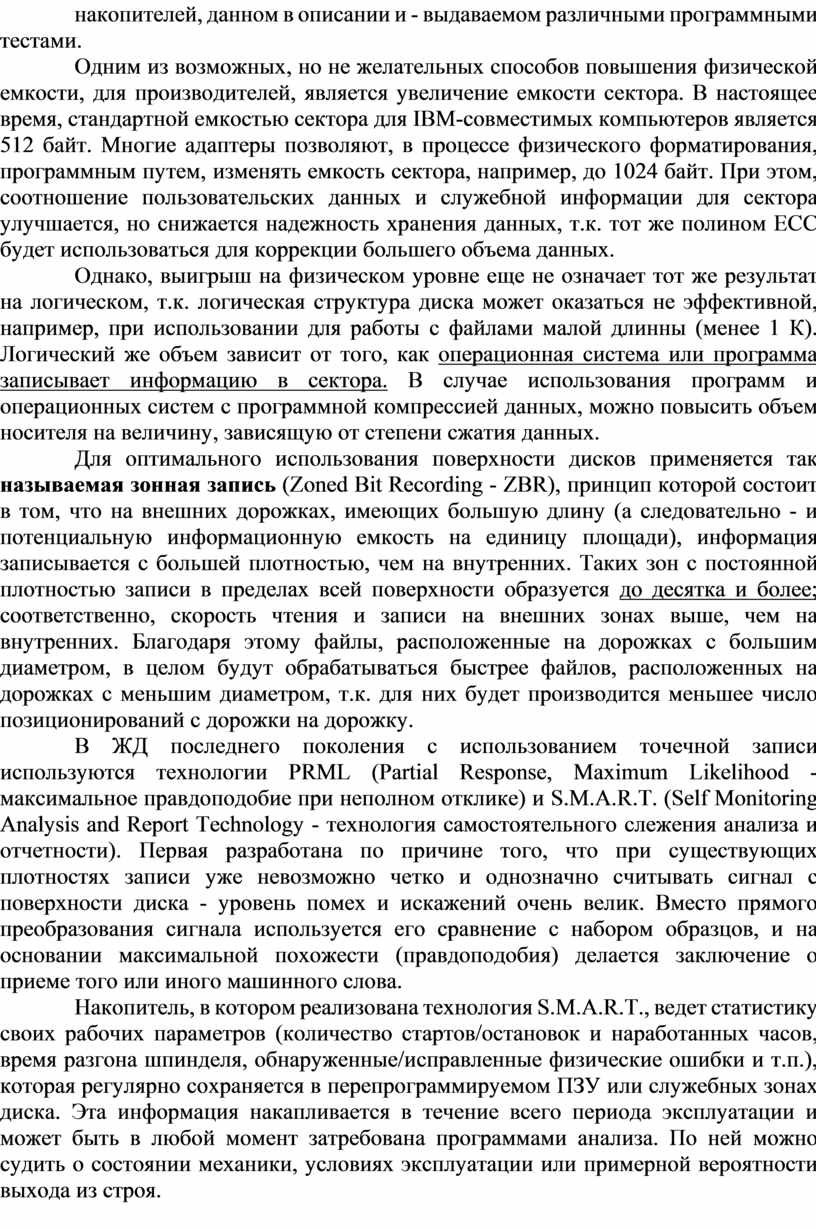

Одним из возможных, но не желательных способов повышения физической емкости, для производителей, является увеличение емкости сектора. В настоящее время, стандартной емкостью сектора для IBM-совместимых компьютеров является 512 байт. Многие адаптеры позволяют, в процессе физического форматирования, программным путем, изменять емкость сектора, например, до 1024 байт. При этом, соотношение пользовательских данных и служебной информации для сектора улучшается, но снижается надежность хранения данных, т.к. тот же полином ECC будет использоваться для коррекции большего объема данных.

Однако, выигрыш на физическом уровне еще не означает тот же результат на логическом, т.к. логическая структура диска может оказаться не эффективной, например, при использовании для работы с файлами малой длинны (менее 1 К). Логический же объем зависит от того, как операционная система или программа записывает информацию в сектора. В случае использования программ и операционных систем с программной компрессией данных, можно повысить объем носителя на величину, зависящую от степени сжатия данных.

Для оптимального использования поверхности дисков применяется так называемая зонная запись (Zoned Bit Recording - ZBR), принцип которой состоит в том, что на внешних дорожках, имеющих большую длину (а следовательно - и потенциальную информационную емкость на единицу площади), информация записывается с большей плотностью, чем на внутренних. Таких зон с постоянной плотностью записи в пределах всей поверхности образуется до десятка и более; соответственно, скорость чтения и записи на внешних зонах выше, чем на внутренних. Благодаря этому файлы, расположенные на дорожках с большим диаметром, в целом будут обрабатываться быстрее файлов, расположенных на дорожках с меньшим диаметром, т.к. для них будет производится меньшее число позиционирований с дорожки на дорожку.

В ЖД последнего поколения с использованием точечной записи используются технологии PRML (Partial Response, Maximum Likelihood - максимальное правдоподобие при неполном отклике) и S.M.A.R.T. (Self Monitoring Analysis and Report Technology - технология самостоятельного слежения анализа и отчетности). Первая разработана по причине того, что при существующих плотностях записи уже невозможно четко и однозначно считывать сигнал с поверхности диска - уровень помех и искажений очень велик. Вместо прямого преобразования сигнала используется его сравнение с набором образцов, и на основании максимальной похожести (правдоподобия) делается заключение о приеме того или иного машинного слова.

Накопитель, в котором реализована технология S.M.A.R.T., ведет статистику своих рабочих параметров (количество стартов/остановок и наработанных часов, время разгона шпинделя, обнаруженные/исправленные физические ошибки и т.п.), которая регулярно сохраняется в перепрограммируемом ПЗУ или служебных зонах диска. Эта информация накапливается в течение всего периода эксплуатации и может быть в любой момент затребована программами анализа. По ней можно судить о состоянии механики, условиях эксплуатации или примерной вероятности выхода из строя.

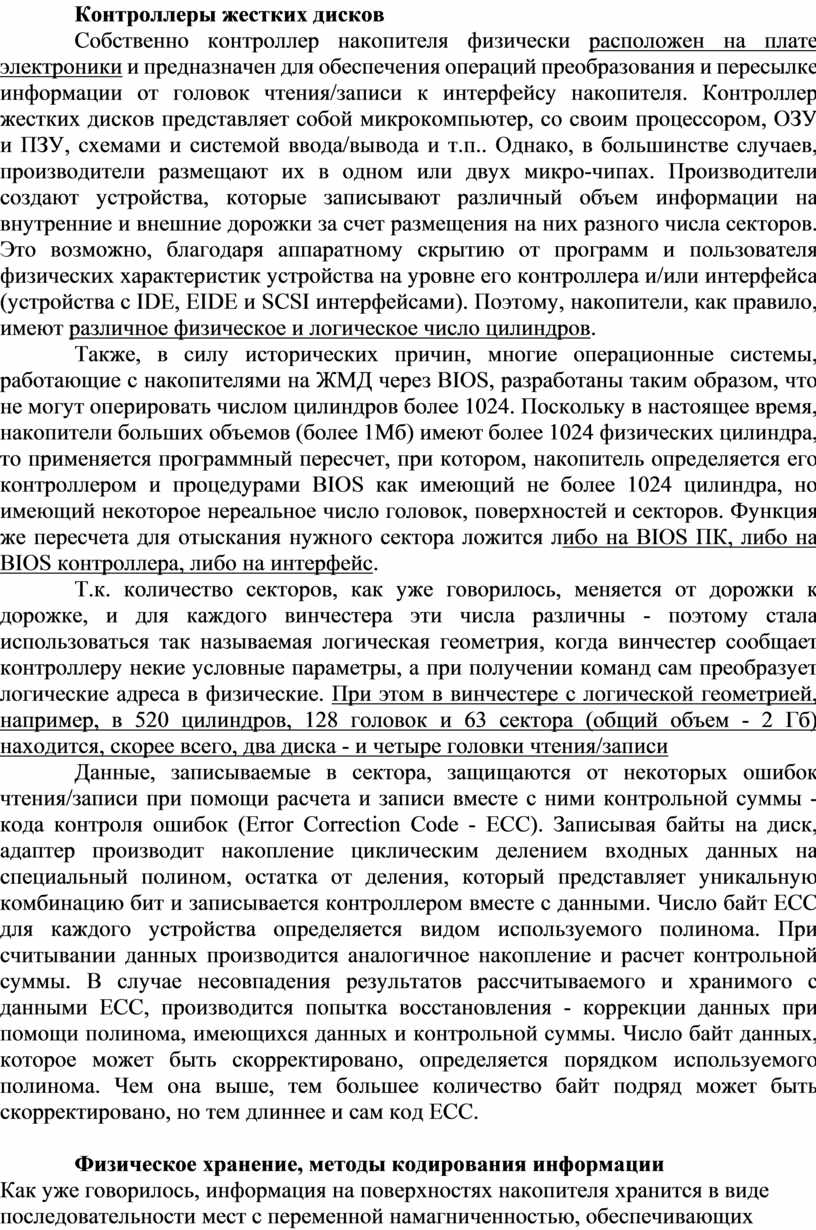

Контроллеры жестких дисков

Собственно контроллер накопителя физически расположен на плате электроники и предназначен для обеспечения операций преобразования и пересылке информации от головок чтения/записи к интерфейсу накопителя. Контроллер жестких дисков представляет собой микрокомпьютер, со своим процессором, ОЗУ и ПЗУ, схемами и системой ввода/вывода и т.п.. Однако, в большинстве случаев, производители размещают их в одном или двух микро-чипах. Производители создают устройства, которые записывают различный объем информации на внутренние и внешние дорожки за счет размещения на них разного числа секторов. Это возможно, благодаря аппаратному скрытию от программ и пользователя физических характеристик устройства на уровне его контроллера и/или интерфейса (устройства с IDE, EIDE и SCSI интерфейсами). Поэтому, накопители, как правило, имеют различное физическое и логическое число цилиндров.

Также, в силу исторических причин, многие операционные системы, работающие с накопителями на ЖМД через BIOS, разработаны таким образом, что не могут оперировать числом цилиндров более 1024. Поскольку в настоящее время, накопители больших объемов (более 1Мб) имеют более 1024 физических цилиндра, то применяется программный пересчет, при котором, накопитель определяется его контроллером и процедурами BIOS как имеющий не более 1024 цилиндра, но имеющий некоторое нереальное число головок, поверхностей и секторов. Функция же пересчета для отыскания нужного сектора ложится либо на BIOS ПК, либо на BIOS контроллера, либо на интерфейс.

Т.к. количество секторов, как уже говорилось, меняется от дорожки к дорожке, и для каждого винчестера эти числа различны - поэтому стала использоваться так называемая логическая геометрия, когда винчестер сообщает контроллеру некие условные параметры, а при получении команд сам преобразует логические адреса в физические. При этом в винчестере с логической геометрией, например, в 520 цилиндров, 128 головок и 63 сектора (общий объем - 2 Гб) находится, скорее всего, два диска - и четыре головки чтения/записи

Данные, записываемые в сектора, защищаются от некоторых ошибок чтения/записи при помощи расчета и записи вместе с ними контрольной суммы - кода контроля ошибок (Error Correction Code - ECC). Записывая байты на диск, адаптер производит накопление циклическим делением входных данных на специальный полином, остатка от деления, который представляет уникальную комбинацию бит и записывается контроллером вместе с данными. Число байт ECC для каждого устройства определяется видом используемого полинома. При считывании данных производится аналогичное накопление и расчет контрольной суммы. В случае несовпадения результатов рассчитываемого и хранимого с данными ECC, производится попытка восстановления - коррекции данных при помощи полинома, имеющихся данных и контрольной суммы. Число байт данных, которое может быть скорректировано, определяется порядком используемого полинома. Чем она выше, тем большее количество байт подряд может быть скорректировано, но тем длиннее и сам код ECC.

Физическое хранение, методы кодирования информации

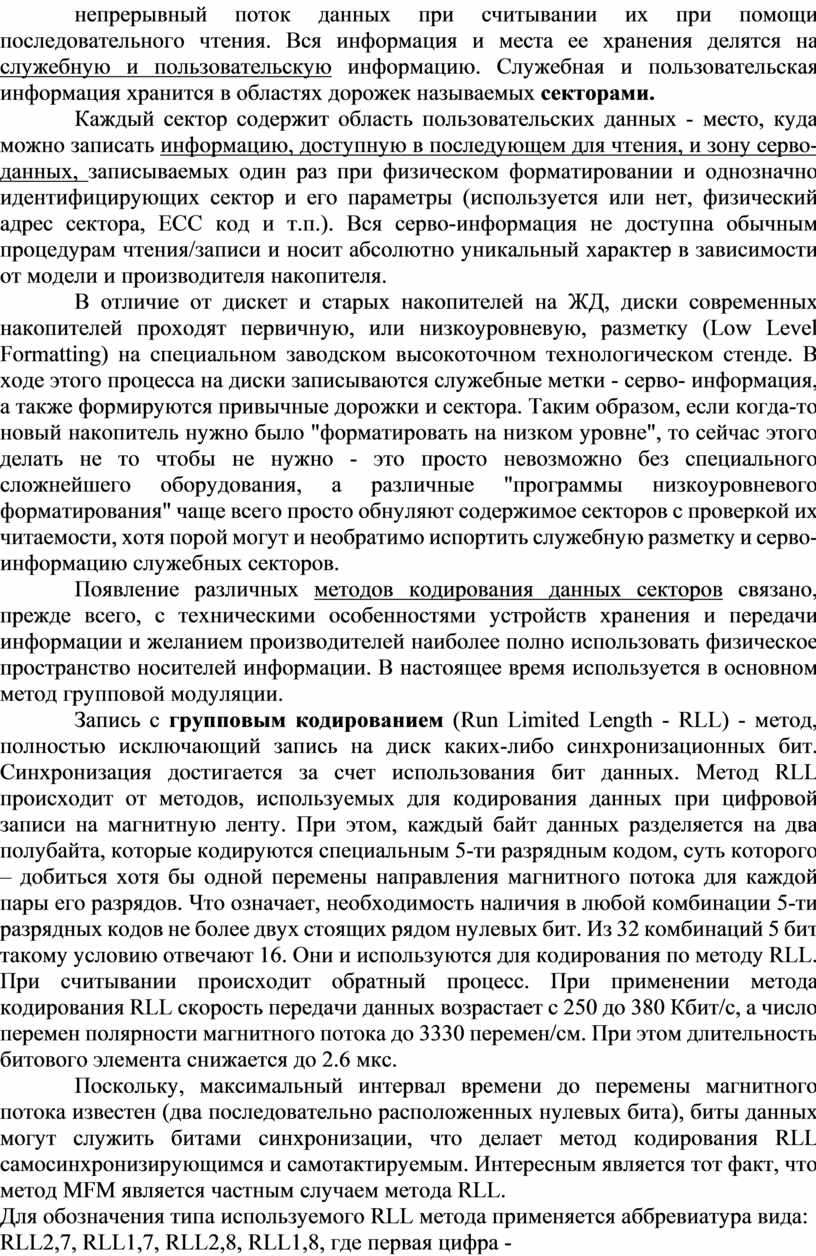

Как уже говорилось, информация на поверхностях накопителя хранится в виде последовательности мест с переменной намагниченностью, обеспечивающих непрерывный поток данных при считывании их при помощи последовательного чтения. Вся информация и места ее хранения делятся на служебную и пользовательскую информацию. Служебная и пользовательская информация хранится в областях дорожек называемых секторами.

Каждый сектор содержит область пользовательских данных - место, куда можно записать информацию, доступную в последующем для чтения, и зону серво-данных, записываемых один раз при физическом форматировании и однозначно идентифицирующих сектор и его параметры (используется или нет, физический адрес сектора, ЕСС код и т.п.). Вся серво-информация не доступна обычным процедурам чтения/записи и носит абсолютно уникальный характер в зависимости от модели и производителя накопителя.

В отличие от дискет и старых накопителей на ЖД, диски современных накопителей проходят первичную, или низкоуровневую, разметку (Low Level
Formatting) на специальном заводском высокоточном технологическом стенде. В ходе этого процесса на диски записываются служебные метки - серво- информация, а также формируются привычные дорожки и сектора. Таким образом, если когда-то новый накопитель нужно было "форматировать на низком уровне", то сейчас этого делать не то чтобы не нужно - это просто невозможно без специального сложнейшего оборудования, а различные "программы низкоуровневого форматирования" чаще всего просто обнуляют содержимое секторов с проверкой их читаемости, хотя порой могут и необратимо испортить служебную разметку и серво-информацию служебных секторов.

Появление различных методов кодирования данных секторов связано, прежде всего, с техническими особенностями устройств хранения и передачи информации и желанием производителей наиболее полно использовать физическое пространство носителей информации. В настоящее время используется в основном метод групповой модуляции.

Запись с групповым кодированием (Run Limited Length - RLL) - метод, полностью исключающий запись на диск каких-либо синхронизационных бит.
Синхронизация достигается за счет использования бит данных. Метод RLL происходит от методов, используемых для кодирования данных при цифровой записи на магнитную ленту. При этом, каждый байт данных разделяется на два полубайта, которые кодируются специальным 5-ти разрядным кодом, суть которого – добиться хотя бы одной перемены направления магнитного потока для каждой пары его разрядов. Что означает, необходимость наличия в любой комбинации 5-ти разрядных кодов не более двух стоящих рядом нулевых бит. Из 32 комбинаций 5 бит такому условию отвечают 16. Они и используются для кодирования по методу RLL. При считывании происходит обратный процесс. При применении метода кодирования RLL скорость передачи данных возрастает с 250 до 380 Кбит/с, а число перемен полярности магнитного потока до 3330 перемен/см. При этом длительность битового элемента снижается до 2.6 мкс.

Поскольку, максимальный интервал времени до перемены магнитного потока известен (два последовательно расположенных нулевых бита), биты данных могут служить битами синхронизации, что делает метод кодирования RLL самосинхронизирующимся и самотактируемым. Интересным является тот факт, что метод MFM является частным случаем метода RLL.

Для обозначения типа используемого RLL метода применяется аббревиатура вида: RLL2,7, RLL1,7, RLL2,8, RLL1,8, где первая цифра - минимальная, а вторая - максимальная длина последовательности бит - нулей, содержащихся между соседними единицами. Аббревиатура метода MFM в терминологии RLL записывается как RLL1,3.

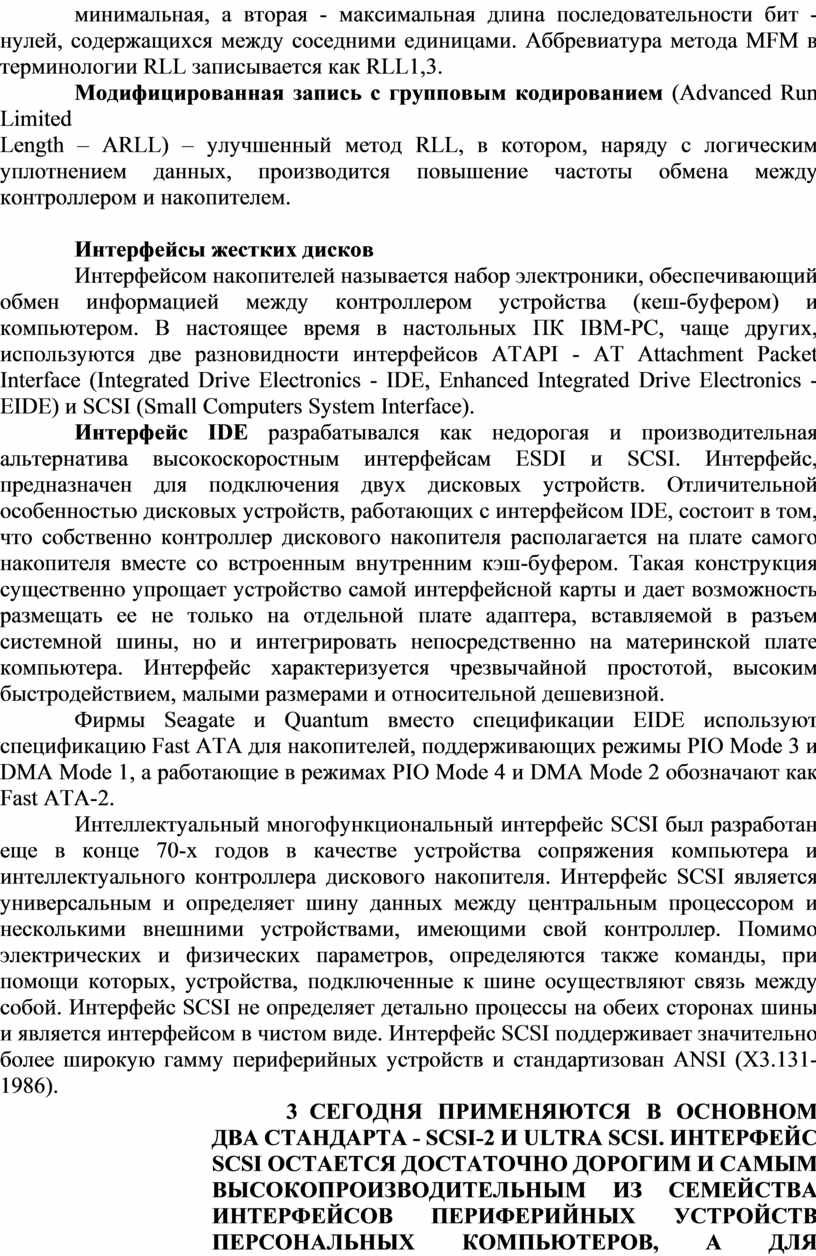

Модифицированная запись с групповым кодированием (Advanced Run Limited
Length – ARLL) – улучшенный метод RLL, в котором, наряду с логическим уплотнением данных, производится повышение частоты обмена между контроллером и накопителем.

Интерфейсы жестких дисков

Интерфейсом накопителей называется набор электроники, обеспечивающий обмен информацией между контроллером устройства (кеш-буфером) и компьютером. В настоящее время в настольных ПК IBM-PC, чаще других, используются две разновидности интерфейсов ATAPI - AT Attachment Packet Interface (Integrated Drive Electronics - IDE, Enhanced Integrated Drive Electronics - EIDE) и SCSI (Small Computers System Interface).

Интерфейс IDE разрабатывался как недорогая и производительная альтернатива высокоскоростным интерфейсам ESDI и SCSI. Интерфейс, предназначен для подключения двух дисковых устройств. Отличительной особенностью дисковых устройств, работающих с интерфейсом IDE, состоит в том, что собственно контроллер дискового накопителя располагается на плате самого накопителя вместе со встроенным внутренним кэш-буфером. Такая конструкция существенно упрощает устройство самой интерфейсной карты и дает возможность размещать ее не только на отдельной плате адаптера, вставляемой в разъем системной шины, но и интегрировать непосредственно на материнской плате компьютера. Интерфейс характеризуется чрезвычайной простотой, высоким быстродействием, малыми размерами и относительной дешевизной.

Фирмы Seagate и Quantum вместо спецификации EIDE используют спецификацию Fast ATA для накопителей, поддерживающих режимы PIO Mode 3 и DMA Mode 1, а работающие в режимах PIO Mode 4 и DMA Mode 2 обозначают как Fast ATA-2.

Интеллектуальный многофункциональный интерфейс SCSI был разработан еще в конце 70-х годов в качестве устройства сопряжения компьютера и интеллектуального контроллера дискового накопителя. Интерфейс SCSI является универсальным и определяет шину данных между центральным процессором и несколькими внешними устройствами, имеющими свой контроллер. Помимо электрических и физических параметров, определяются также команды, при помощи которых, устройства, подключенные к шине осуществляют связь между собой. Интерфейс SCSI не определяет детально процессы на обеих сторонах шины и является интерфейсом в чистом виде. Интерфейс SCSI поддерживает значительно более широкую гамму периферийных устройств и стандартизован ANSI (X3.131-1986).

Сегодня применяются в основном два стандарта - SCSI-2 и Ultra SCSI. Интерфейс SCSI остается достаточно дорогим и самым высокопроизводительным из семейства интерфейсов периферийных устройств персональных компьютеров, а для подключения накопителя с интерфейсом SCSI необходимо дополнительно устанавливать адаптер, т.к. немногие материнские платы имеют интегрированный адаптер SCSI.

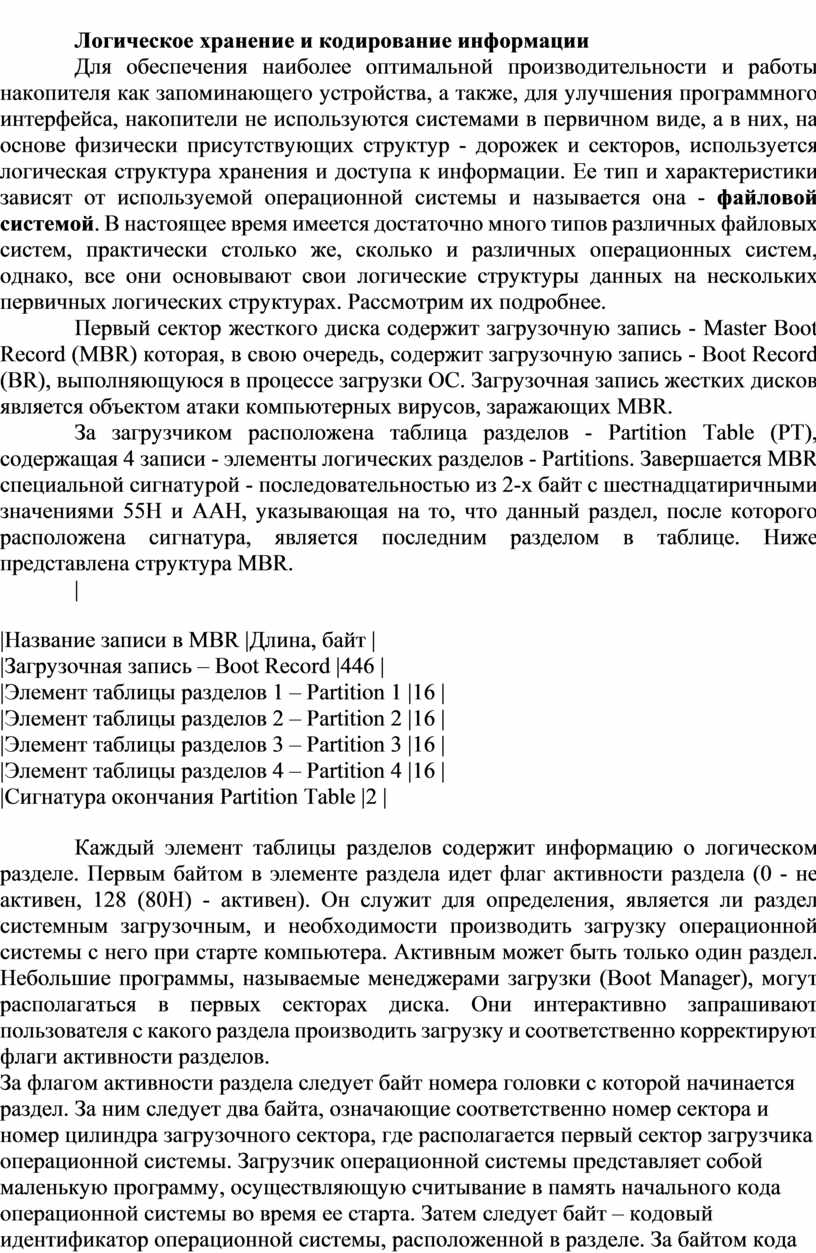

Логическое хранение и кодирование информации

Для обеспечения наиболее оптимальной производительности и работы накопителя как запоминающего устройства, а также, для улучшения программного интерфейса, накопители не используются системами в первичном виде, а в них, на основе физически присутствующих структур - дорожек и секторов, используется логическая структура хранения и доступа к информации. Ее тип и характеристики зависят от используемой операционной системы и называется она - файловой системой. В настоящее время имеется достаточно много типов различных файловых систем, практически столько же, сколько и различных операционных систем, однако, все они основывают свои логические структуры данных на нескольких первичных логических структурах. Рассмотрим их подробнее.

Первый сектор жесткого диска содержит загрузочную запись - Master Boot Record (MBR) которая, в свою очередь, содержит загрузочную запись - Boot Record (BR), выполняющуюся в процессе загрузки ОС. Загрузочная запись жестких дисков является объектом атаки компьютерных вирусов, заражающих MBR.

За загрузчиком расположена таблица разделов - Partition Table (PT), содержащая 4 записи - элементы логических разделов - Partitions. Завершается MBR специальной сигнатурой - последовательностью из 2-х байт с шестнадцатиричными значениями 55H и ААH, указывающая на то, что данный раздел, после которого расположена сигнатура, является последним разделом в таблице. Ниже представлена структура MBR.

|

|Название записи в MBR |Длина, байт |
|Загрузочная запись – Boot Record |446 |
|Элемент таблицы разделов 1 – Partition 1 |16 |
|Элемент таблицы разделов 2 – Partition 2 |16 |
|Элемент таблицы разделов 3 – Partition 3 |16 |
|Элемент таблицы разделов 4 – Partition 4 |16 |
|Сигнатура окончания Partition Table |2 |

Каждый элемент таблицы разделов содержит информацию о логическом разделе. Первым байтом в элементе раздела идет флаг активности раздела (0 - не активен, 128 (80H) - активен). Он служит для определения, является ли раздел системным загрузочным, и необходимости производить загрузку операционной системы с него при старте компьютера. Активным может быть только один раздел. Небольшие программы, называемые менеджерами загрузки (Boot Manager), могут располагаться в первых секторах диска. Они интерактивно запрашивают пользователя с какого раздела производить загрузку и соответственно корректируют флаги активности разделов.

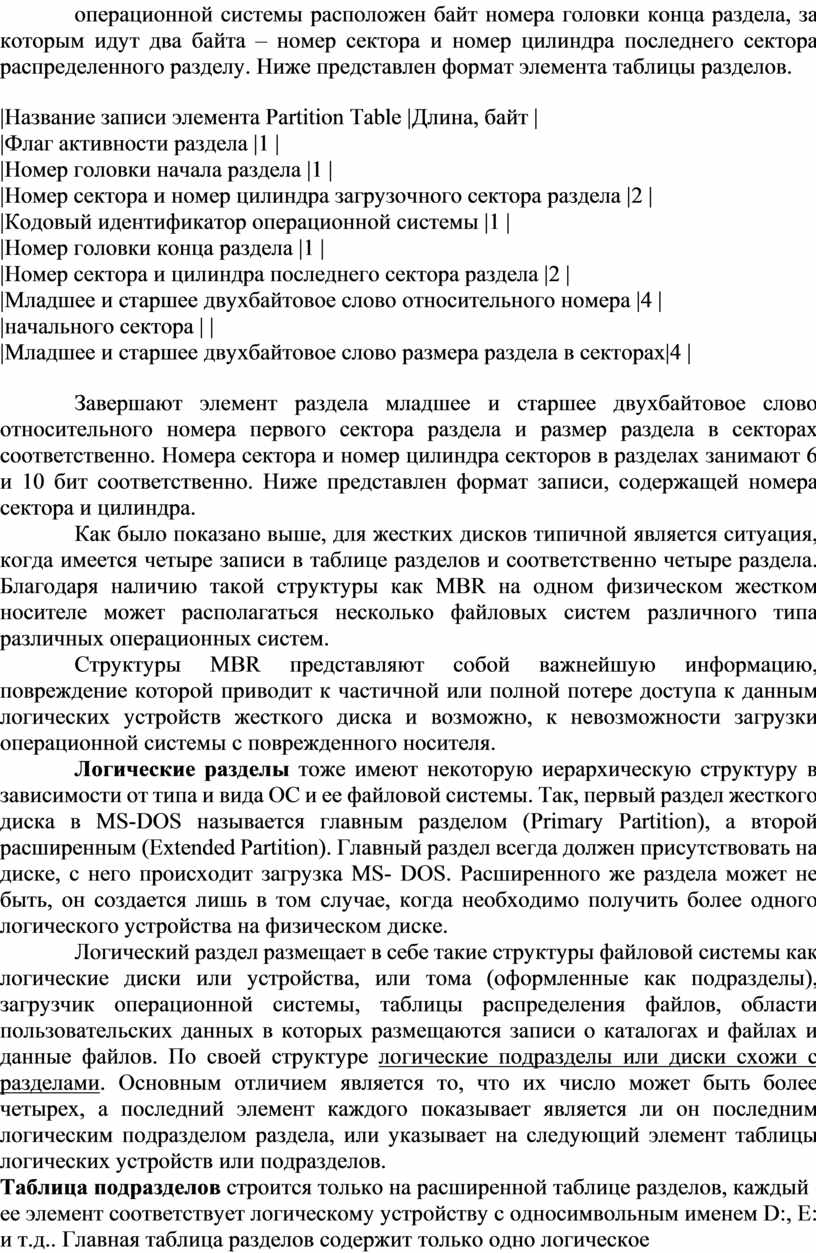

За флагом активности раздела следует байт номера головки с которой начинается раздел. За ним следует два байта, означающие соответственно номер сектора и номер цилиндра загрузочного сектора, где располагается первый сектор загрузчика операционной системы. Загрузчик операционной системы представляет собой маленькую программу, осуществляющую считывание в память начального кода операционной системы во время ее старта. Затем следует байт – кодовый идентификатор операционной системы, расположенной в разделе. За байтом кода операционной системы расположен байт номера головки конца раздела, за которым идут два байта – номер сектора и номер цилиндра последнего сектора распределенного разделу. Ниже представлен формат элемента таблицы разделов.

|Название записи элемента Partition Table |Длина, байт |
|Флаг активности раздела |1 |
|Номер головки начала раздела |1 |
|Номер сектора и номер цилиндра загрузочного сектора раздела |2 |
|Кодовый идентификатор операционной системы |1 |
|Номер головки конца раздела |1 |
|Номер сектора и цилиндра последнего сектора раздела |2 |
|Младшее и старшее двухбайтовое слово относительного номера |4 |
|начального сектора | |
|Младшее и старшее двухбайтовое слово размера раздела в секторах|4 |

Завершают элемент раздела младшее и старшее двухбайтовое слово относительного номера первого сектора раздела и размер раздела в секторах соответственно. Номера сектора и номер цилиндра секторов в разделах занимают 6 и 10 бит соответственно. Ниже представлен формат записи, содержащей номера сектора и цилиндра.

Как было показано выше, для жестких дисков типичной является ситуация, когда имеется четыре записи в таблице разделов и соответственно четыре раздела. Благодаря наличию такой структуры как MBR на одном физическом жестком носителе может располагаться несколько файловых систем различного типа различных операционных систем.

Структуры MBR представляют собой важнейшую информацию, повреждение которой приводит к частичной или полной потере доступа к данным логических устройств жесткого диска и возможно, к невозможности загрузки операционной системы с поврежденного носителя.

Логические разделы тоже имеют некоторую иерархическую структуру в зависимости от типа и вида ОС и ее файловой системы. Так, первый раздел жесткого диска в MS-DOS называется главным разделом (Primary Partition), а второй расширенным (Extended Partition). Главный раздел всегда должен присутствовать на диске, с него происходит загрузка MS- DOS. Расширенного же раздела может не быть, он создается лишь в том случае, когда необходимо получить более одного логического устройства на физическом диске.

Логический раздел размещает в себе такие структуры файловой системы как логические диски или устройства, или тома (оформленные как подразделы), загрузчик операционной системы, таблицы распределения файлов, области пользовательских данных в которых размещаются записи о каталогах и файлах и данные файлов. По своей структуре логические подразделы или диски схожи с разделами. Основным отличием является то, что их число может быть более четырех, а последний элемент каждого показывает является ли он последним логическим подразделом раздела, или указывает на следующий элемент таблицы логических устройств или подразделов.

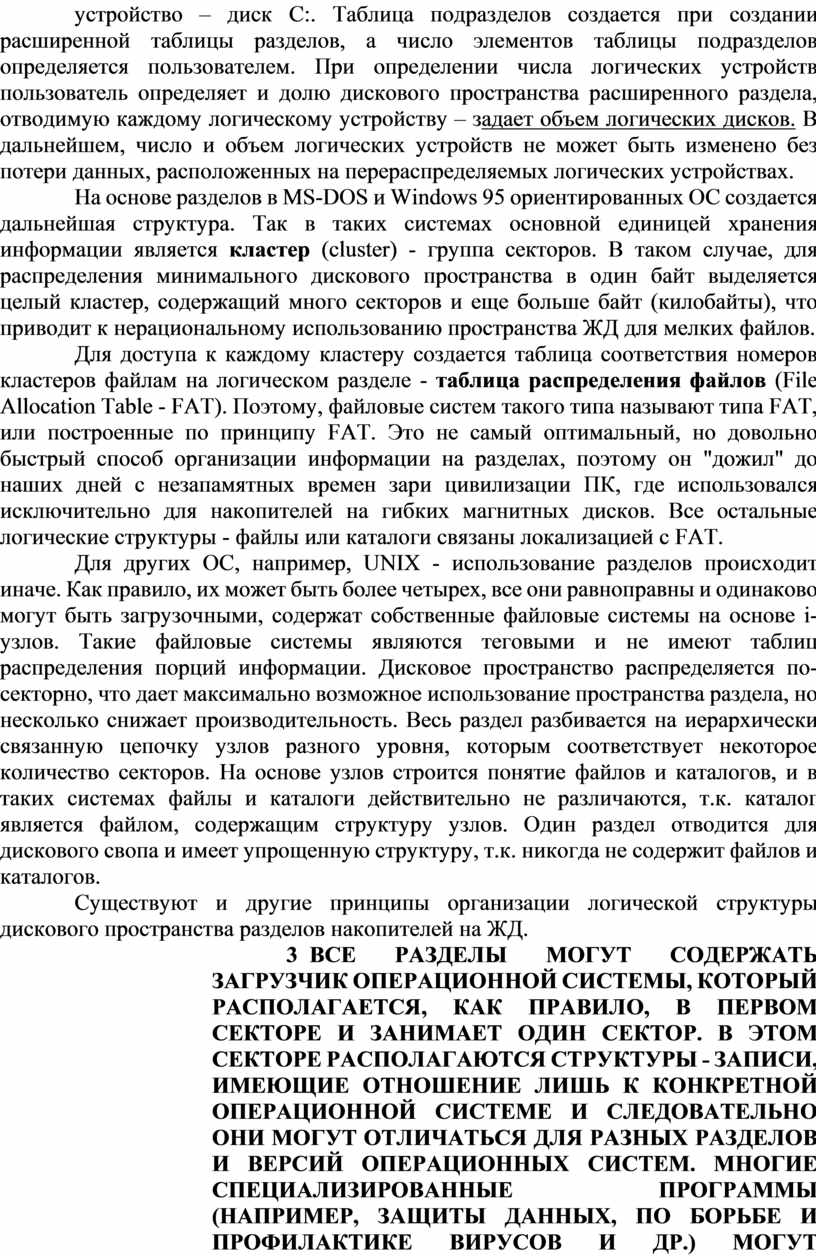

Таблица подразделов строится только на расширенной таблице разделов, каждый ее элемент соответствует логическому устройству с односимвольным именем D:, E: и т.д.. Главная таблица разделов содержит только одно логическое устройство – диск С:. Таблица подразделов создается при создании расширенной таблицы разделов, а число элементов таблицы подразделов определяется пользователем. При определении числа логических устройств пользователь определяет и долю дискового пространства расширенного раздела, отводимую каждому логическому устройству – задает объем логических дисков. В дальнейшем, число и объем логических устройств не может быть изменено без потери данных, расположенных на перераспределяемых логических устройствах.

На основе разделов в MS-DOS и Windows 95 ориентированных ОС создается дальнейшая структура. Так в таких системах основной единицей хранения информации является кластер (cluster) - группа секторов. В таком случае, для распределения минимального дискового пространства в один байт выделяется целый кластер, содержащий много секторов и еще больше байт (килобайты), что приводит к нерациональному использованию пространства ЖД для мелких файлов.

Для доступа к каждому кластеру создается таблица соответствия номеров кластеров файлам на логическом разделе - таблица распределения файлов (File Allocation Table - FAT). Поэтому, файловые систем такого типа называют типа FAT, или построенные по принципу FAT. Это не самый оптимальный, но довольно быстрый способ организации информации на разделах, поэтому он "дожил" до наших дней с незапамятных времен зари цивилизации ПК, где использовался исключительно для накопителей на гибких магнитных дисков. Все остальные логические структуры - файлы или каталоги связаны локализацией с FAT.

Для других ОС, например, UNIX - использование разделов происходит иначе. Как правило, их может быть более четырех, все они равноправны и одинаково могут быть загрузочными, содержат собственные файловые системы на основе i- узлов. Такие файловые системы являются теговыми и не имеют таблиц распределения порций информации. Дисковое пространство распределяется по-секторно, что дает максимально возможное использование пространства раздела, но несколько снижает производительность. Весь раздел разбивается на иерархически связанную цепочку узлов разного уровня, которым соответствует некоторое количество секторов. На основе узлов строится понятие файлов и каталогов, и в таких системах файлы и каталоги действительно не различаются, т.к. каталог является файлом, содержащим структуру узлов. Один раздел отводится для дискового свопа и имеет упрощенную структуру, т.к. никогда не содержит файлов и каталогов.

Существуют и другие принципы организации логической структуры дискового пространства разделов накопителей на ЖД.

Все разделы могут содержать загрузчик операционной системы, который располагается, как правило, в первом секторе и занимает один сектор. В этом секторе располагаются структуры - записи, имеющие отношение лишь к конкретной операционной системе и следовательно они могут отличаться для разных разделов и версий операционных систем. Многие специализированные программы (например, защиты данных, по борьбе и профилактике вирусов и др.) могут изменять структуру или отдельные части загрузчика операционных систем. Загрузчик большинства персональных однопользовательских операционных систем является объектом заражения вирусами, которые заражают загрузочные сектора жестких дисков.
