Ломаные. Прием веерного рисования. Практика. Звезда

Ломаные. Прием веерного рисования. Практика. Звезда.

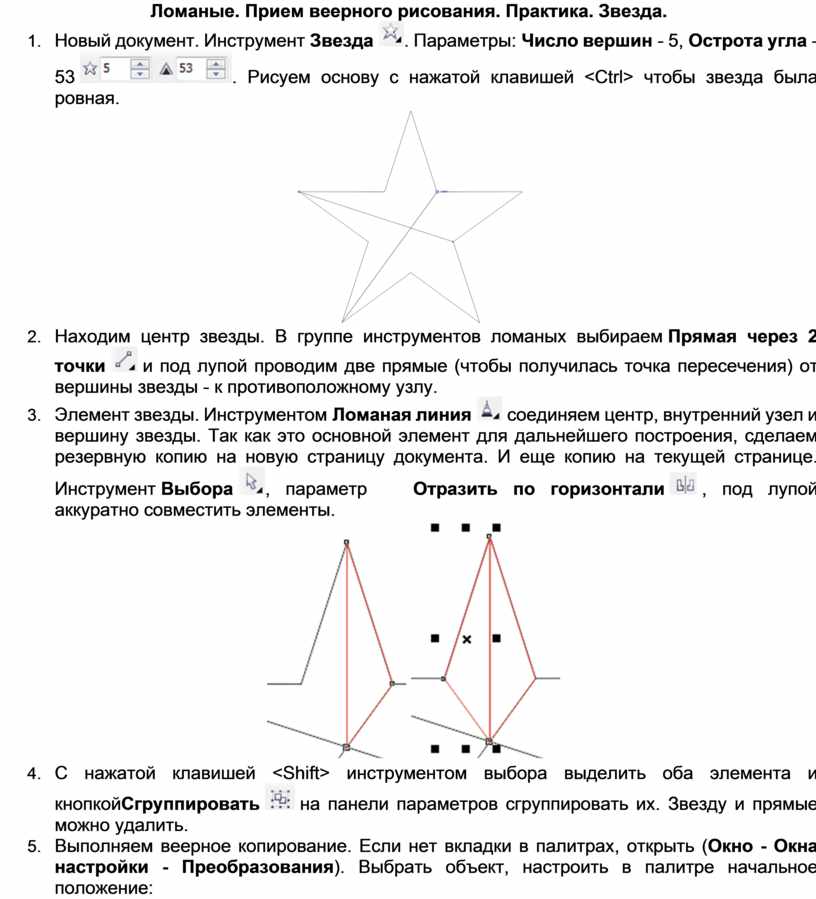

1. Новый документ. Инструмент Звезда . Параметры: Число вершин - 5, Острота угла - 53 . Рисуем основу с нажатой клавишей <Ctrl> чтобы звезда была ровная.

2. Находим центр звезды. В группе инструментов ломаных выбираем Прямая через 2 точки  и под лупой проводим две прямые (чтобы получилась точка пересечения) от вершины звезды - к противоположному узлу.
3. Элемент звезды. Инструментом Ломаная линия  соединяем центр, внутренний узел и вершину звезды. Так как это основной элемент для дальнейшего построения, сделаем резервную копию на новую страницу документа. И еще копию на текущей странице. Инструмент Выбора , параметр     Отразить по горизонтали  , под лупой аккуратно совместить элементы.

4. С нажатой клавишей <Shift> инструментом выбора выделить оба элемента и кнопкойСгруппировать  на панели параметров сгруппировать их. Звезду и прямые можно удалить.

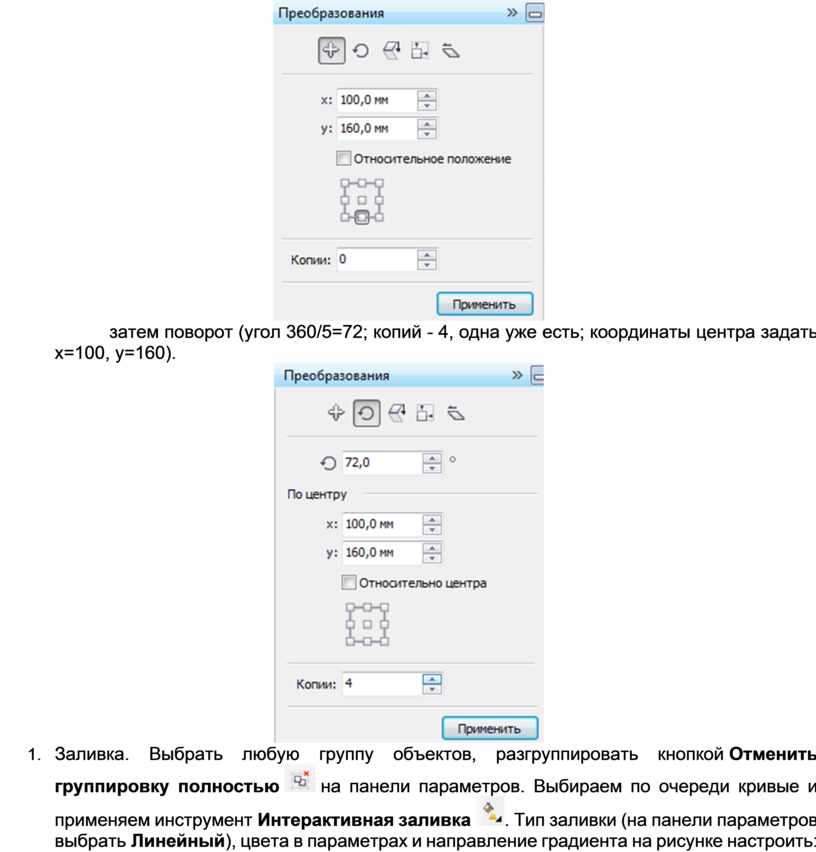

5. Выполняем веерное копирование. Если нет вкладки в палитрах, открыть (Окно - Окна настройки - Преобразования). Выбрать объект, настроить в палитре начальное положение:

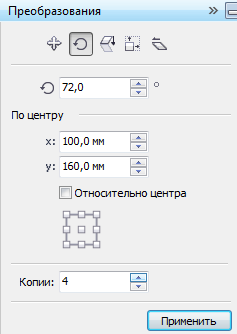

затем поворот (угол 360/5=72; копий - 4, одна уже есть; координаты центра задать x=100, y=160).

6. Заливка. Выбрать любую группу объектов, разгруппировать кнопкой Отменить группировку полностью  на панели параметров. Выбираем по очереди кривые и применяем инструмент Интерактивная заливка . Тип заливки (на панели параметров выбрать Линейный), цвета в параметрах и направление градиента на рисунке настроить:

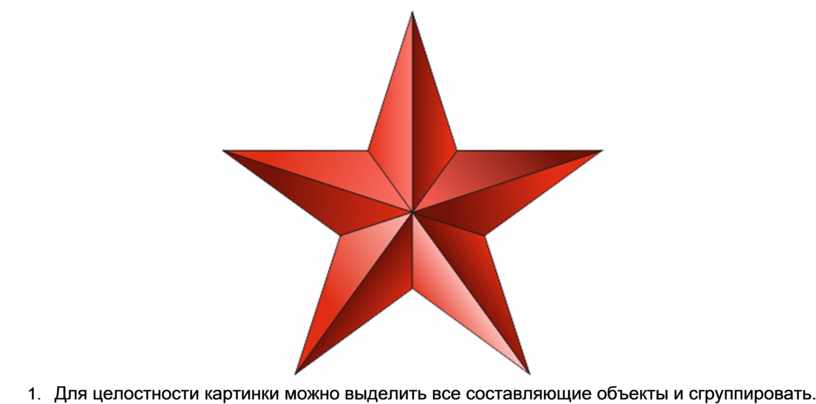

7. Для целостности картинки можно выделить все составляющие объекты и сгруппировать.
