МЕДЬ

Государственное бюджетное профессиональное образовательное учреждение Саратовской области Петровский агропромышленный лицей

МАТЕРИАЛОВЕДЕНИЕ

МЕДЬ

Медь относится к группе цветных металлов,
наиболее широко применяемых в
промышленности. Порядковый номер меди в
периодической системе Д. И. Менделеева — 29,
атомный вес А = 63,57. Медь имеет
гранецентрированную кубическую решетку (ГЦК)
с периодом а = 3,607 Å.

Удельный вес меди g = 8,94 г/см3, температура
плавления — 1083 0С. Чистая медь обладает
высокой тепло — и электропроводностью.
Удельное электрическое сопротивление меди
0,0175 мкОм×м, теплопроводность l = 395
Вт/(м×град). Предел прочности sв = 200…250
МПа, твердость 85…115 НВ, относительное
удлинение d = 50 %, относительное сужение y = 75
%.

Медь — немагнитный металл. Она обладает
хорошей технологичностью: обрабатывается
давлением, резанием, легко полируется, хорошо
паяется и сваривается, имеет высокую
коррозионную стойкость. Основная область
применения — электротехническая
промышленность.

Электропроводность меди существенно
понижается при наличии даже очень небольшого
количества примесей. Поэтому в качестве
проводникового материала применяют в
основном особо чистую медь М00 (99,99 %),
электролитическую медь М0 (99,95 %), М1 (99,9
%). Марки технической меди М2 (99,7 %), М3
(99,5 %), М4 (99,0 %).
В зависимости от механических свойств
различают медь твердую, нагартованную (МТ)
и медь мягкую, отожженную (ММ).

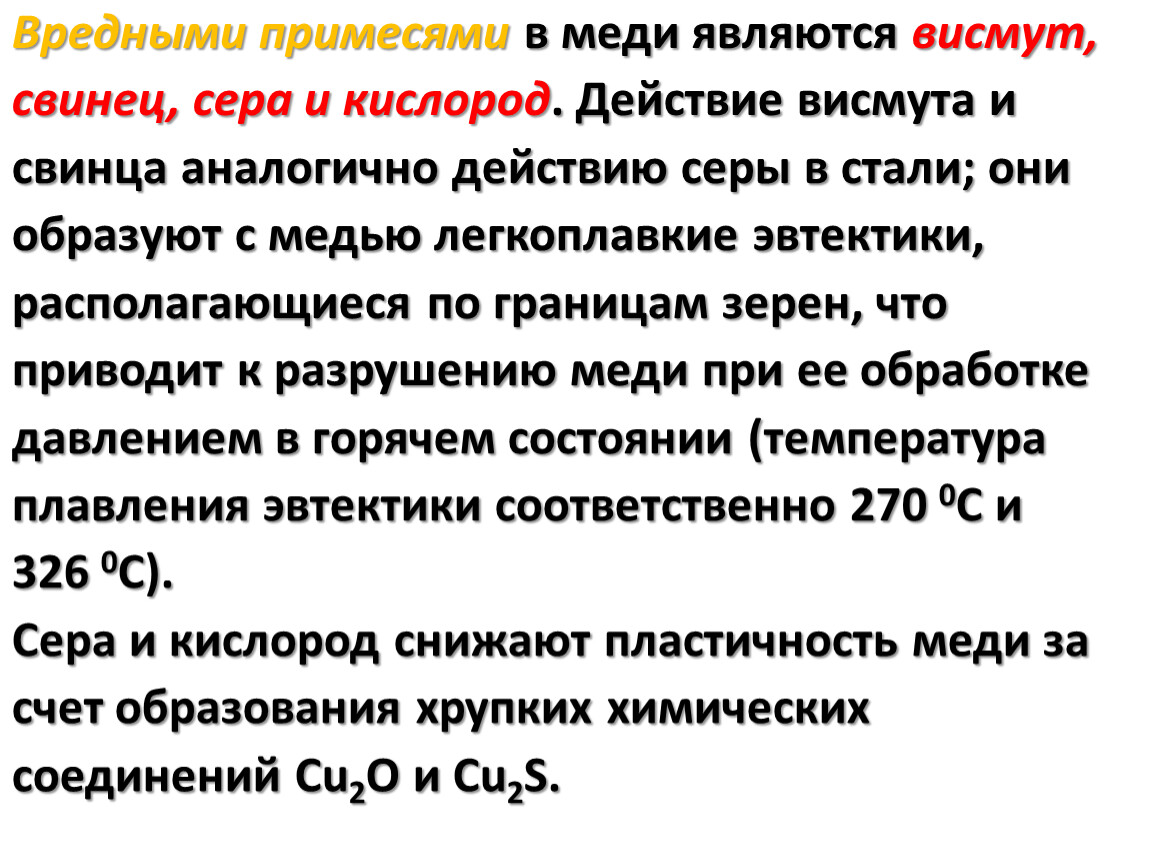

Вредными примесями в меди являются висмут,
свинец, сера и кислород. Действие висмута и
свинца аналогично действию серы в стали; они
образуют с медью легкоплавкие эвтектики,
располагающиеся по границам зерен, что
приводит к разрушению меди при ее обработке
давлением в горячем состоянии (температура
плавления эвтектики соответственно 270 0С и
326 0С).
Сера и кислород снижают пластичность меди за
счет образования хрупких химических
соединений Сu2O и Сu2S.

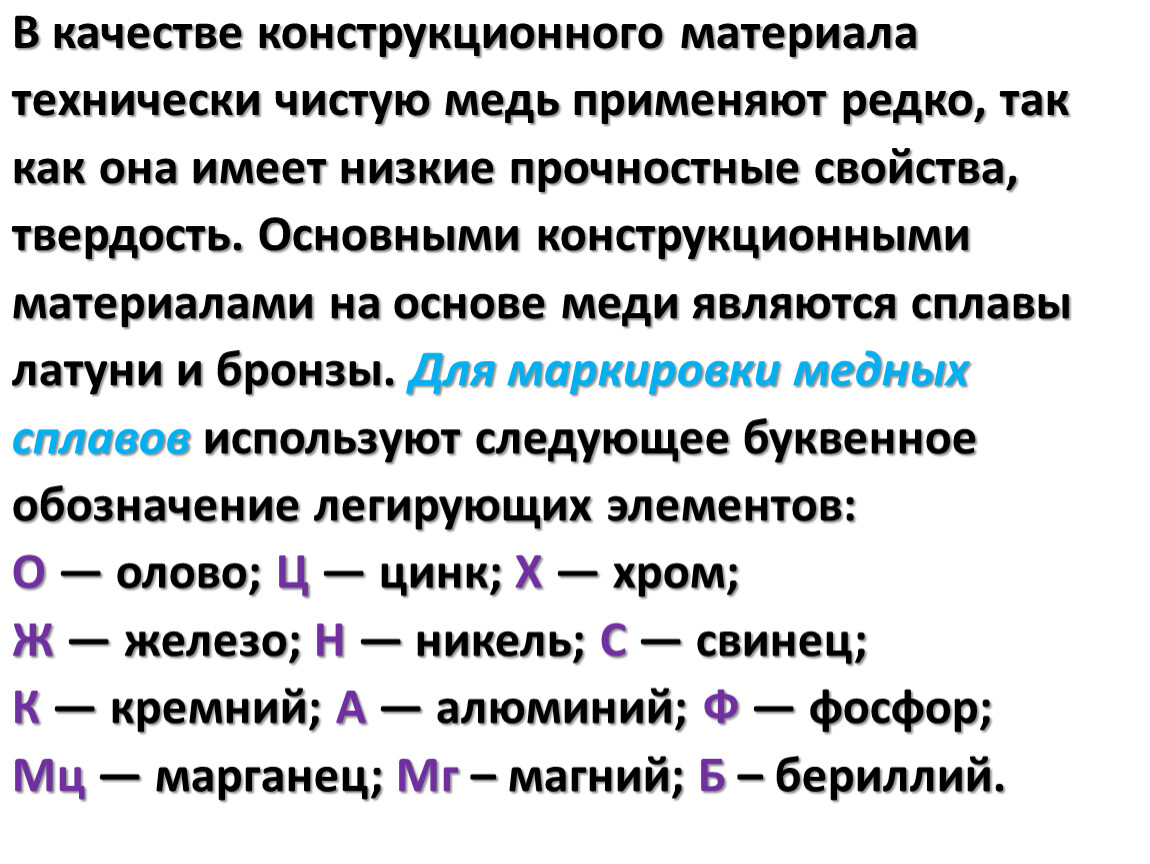

В качестве конструкционного материала
технически чистую медь применяют редко, так
как она имеет низкие прочностные свойства,
твердость. Основными конструкционными
материалами на основе меди являются сплавы
латуни и бронзы. Для маркировки медных
сплавов используют следующее буквенное
обозначение легирующих элементов:
О — олово; Ц — цинк; Х — хром;
Ж — железо; Н — никель; С — свинец;
К — кремний; А — алюминий; Ф — фосфор;
Мц — марганец; Мг – магний; Б – бериллий.
