Министерство образования Новгородской области Областное государственное бюджетное профессиональное образовательное учреждение «Новгородский строительный колледж»  Методические указанияк выполнению графической работы«Сварные соединения. Сборочный чертеж»

Изучив тему «Сварные соединения»,
по своему варианту вычертить на
формате А 3 деталь из
задачника на стр.337-341
https://vk.com/doc481785805_651397050?hash
=djuYL4XK4ZBMHW4bpC76CekknK0LZVzSSOn8jj79Kfk&dl
=697Nu5tTPfHqV4dOkmFATFs39x72K9uzX0MxvTknbkk


Чертёж выполнить в двух или
трёх проекциях (в зависимости
от конфигурации детали), одну
из проекций заменить разрезом

Обозначить номера позиций

Полки выносок должны быть
расположены на одной высоте
по горизонтали или в один столбик
Полка шириной 10-12 мм
Высота цифр в 1,5 раза больше,
чем размеры на чертеже

Обозначить сварные швы  например

Буквенно-цифровое
обозначение шва
выбираем из учебника
на стр.293, рис.466
(см. следующий слайд)

Обозначить сварные швы

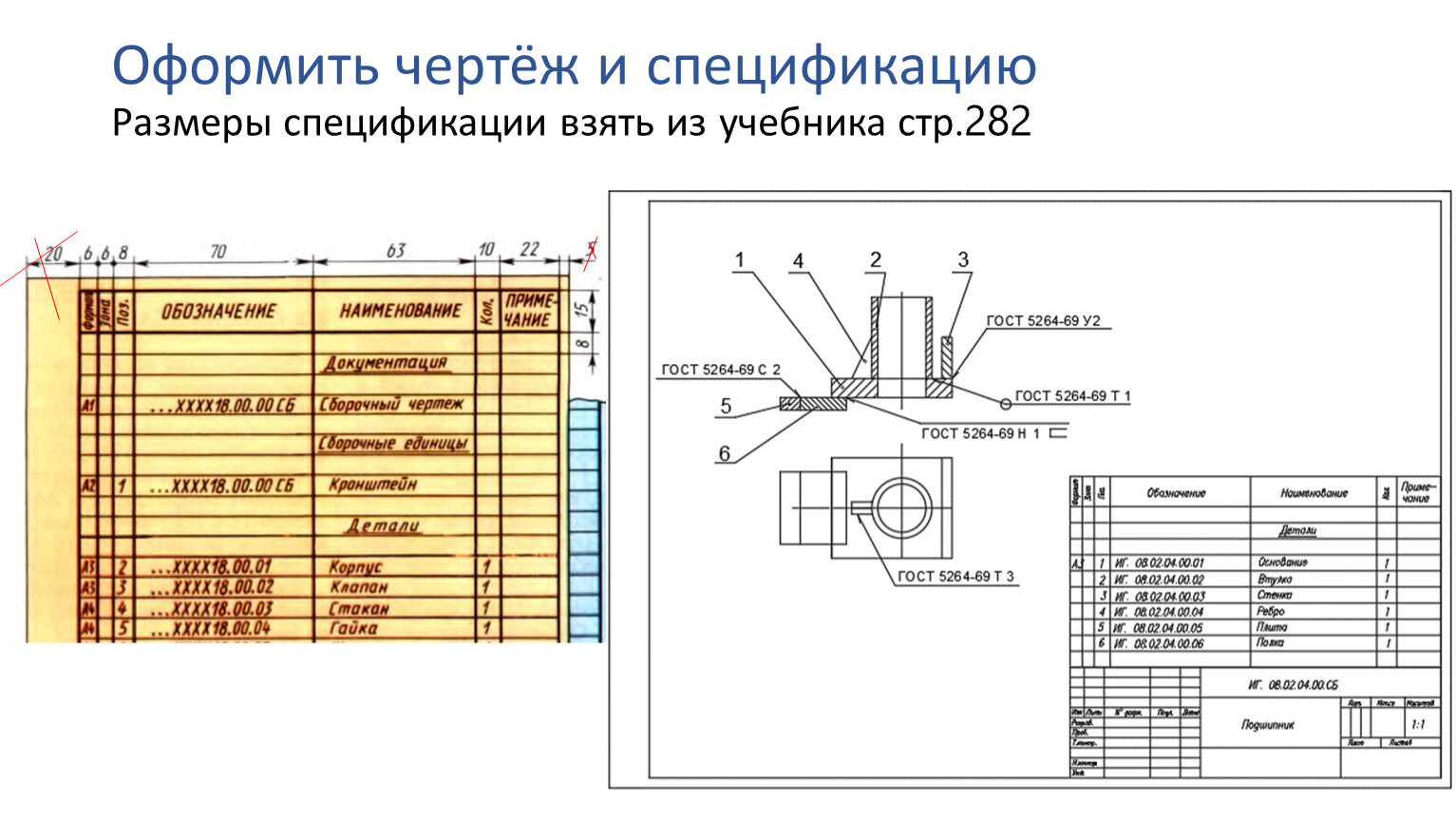

Оформить чертёж и спецификациюРазмеры спецификации взять из учебника стр.282

Литература

Основная
Куликов В.П. Инженерная графика: учебник, —Москва: КноРус, 2019.- 284с.
Дополнительная
Боголюбов С.К. Инженерная графика, изд.3, М., Машиностроение, 2002. 352с.– электронная версия
Боголюбов С.К. Индивидуальные задания по курсу черчения. Учебное пособие. М., Альянс, 2007. 368с.
