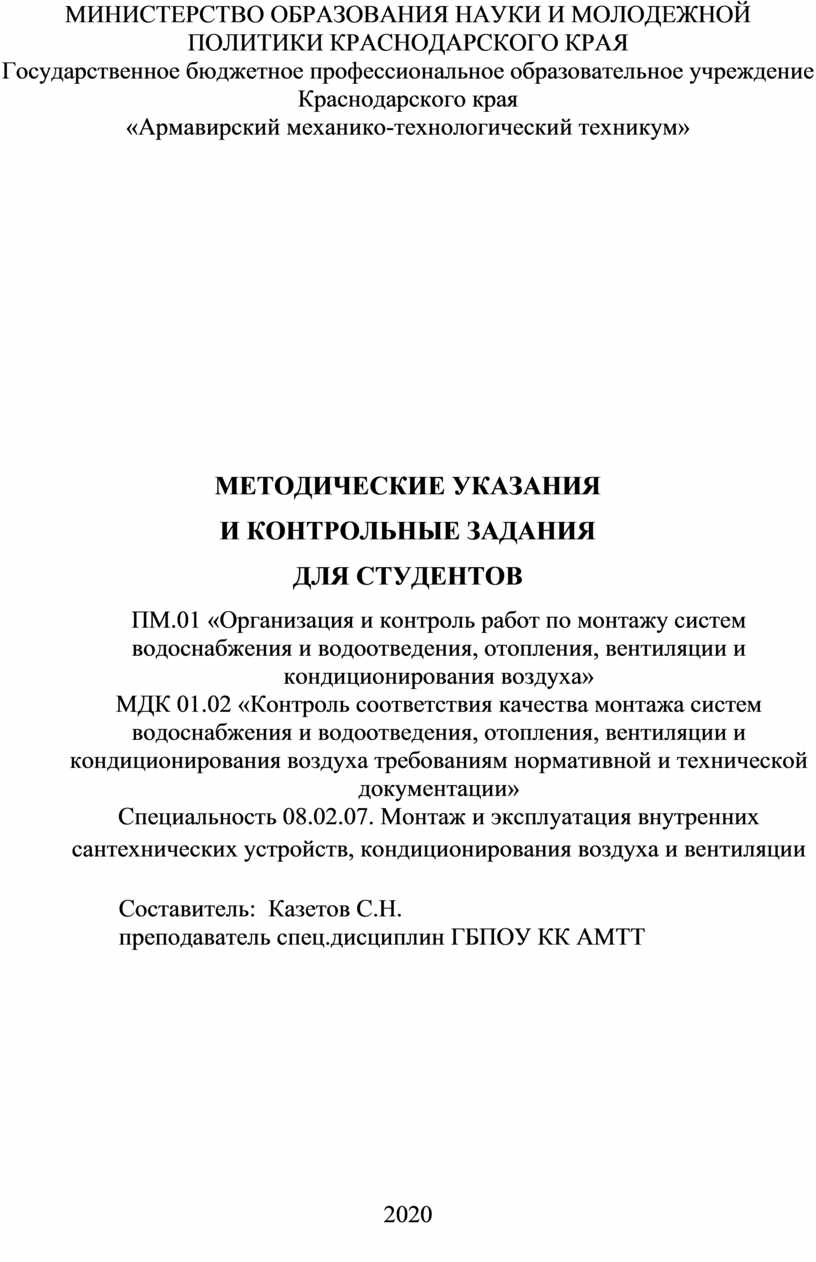

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

И КОНТРОЛЬНЫЕ ЗАДАНИЯ

ДЛЯ СТУДЕНТОВ

ПМ.01 «Организация и контроль работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»

МДК 01.02 «Контроль соответствия качества монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха требованиям нормативной и технической документации»

Специальность 08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

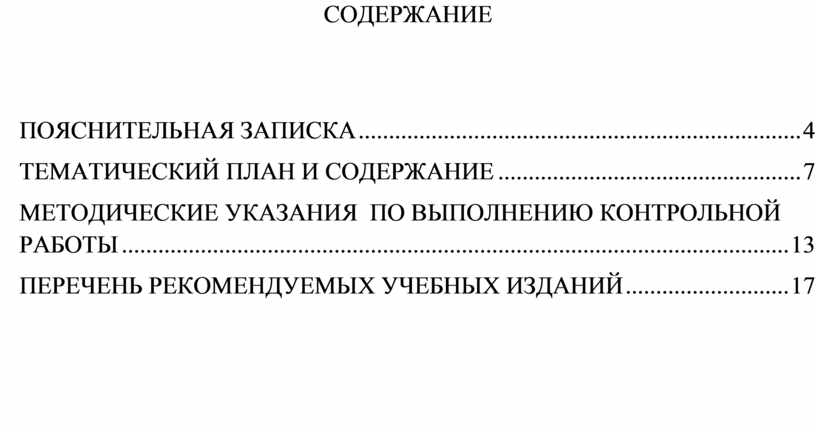

СОДЕРЖАНИЕ

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА.. 4

ТЕМАТИЧЕСКИЙ ПЛАН И СОДЕРЖАНИЕ. 7

МЕТОДИЧЕСКИЕ УКАЗАНИЯ  ПО ВЫПОЛНЕНИЮ КОНТРОЛЬНОЙ РАБОТЫ   13

ПЕРЕЧЕНЬ РЕКОМЕНДУЕМЫХ УЧЕБНЫХ ИЗДАНИЙ.. 17

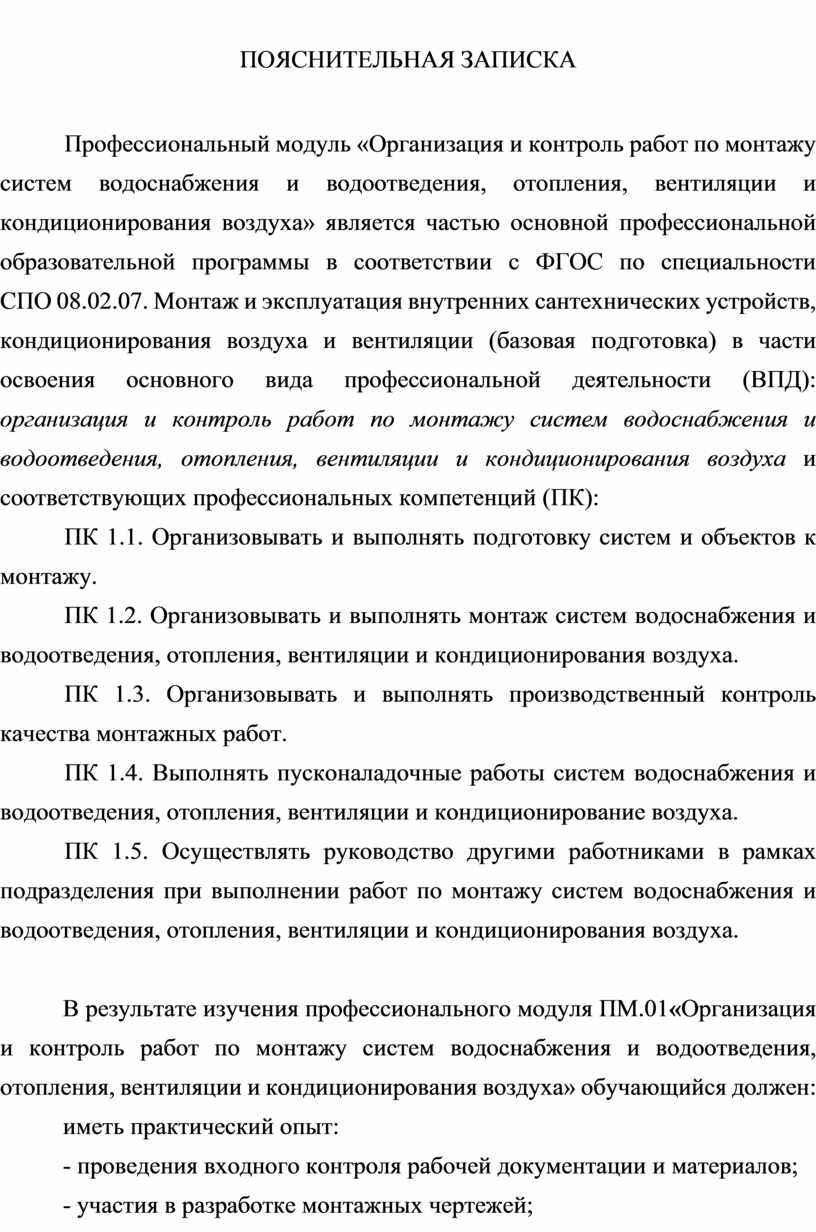

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Профессиональный модуль «Организация и контроль работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха» является частью основной профессиональной образовательной программы в соответствии с ФГОС по специальности
СПО 08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции (базовая подготовка) в части освоения основного вида профессиональной деятельности (ВПД):  организация и контроль работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха и соответствующих профессиональных компетенций (ПК):

ПК 1.1. Организовывать и выполнять подготовку систем и объектов к монтажу.

ПК 1.2. Организовывать и выполнять монтаж систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха.

ПК 1.3. Организовывать и выполнять производственный контроль качества монтажных работ.

ПК 1.4. Выполнять пусконаладочные работы систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирование воздуха.

ПК 1.5. Осуществлять руководство другими работниками в рамках подразделения при выполнении работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха.

В результате изучения профессионального модуля ПМ.01«Организация и контроль работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха» обучающийся должен:

иметь практический опыт:

- проведения входного контроля рабочей документации и материалов;

- участия в разработке монтажных чертежей;

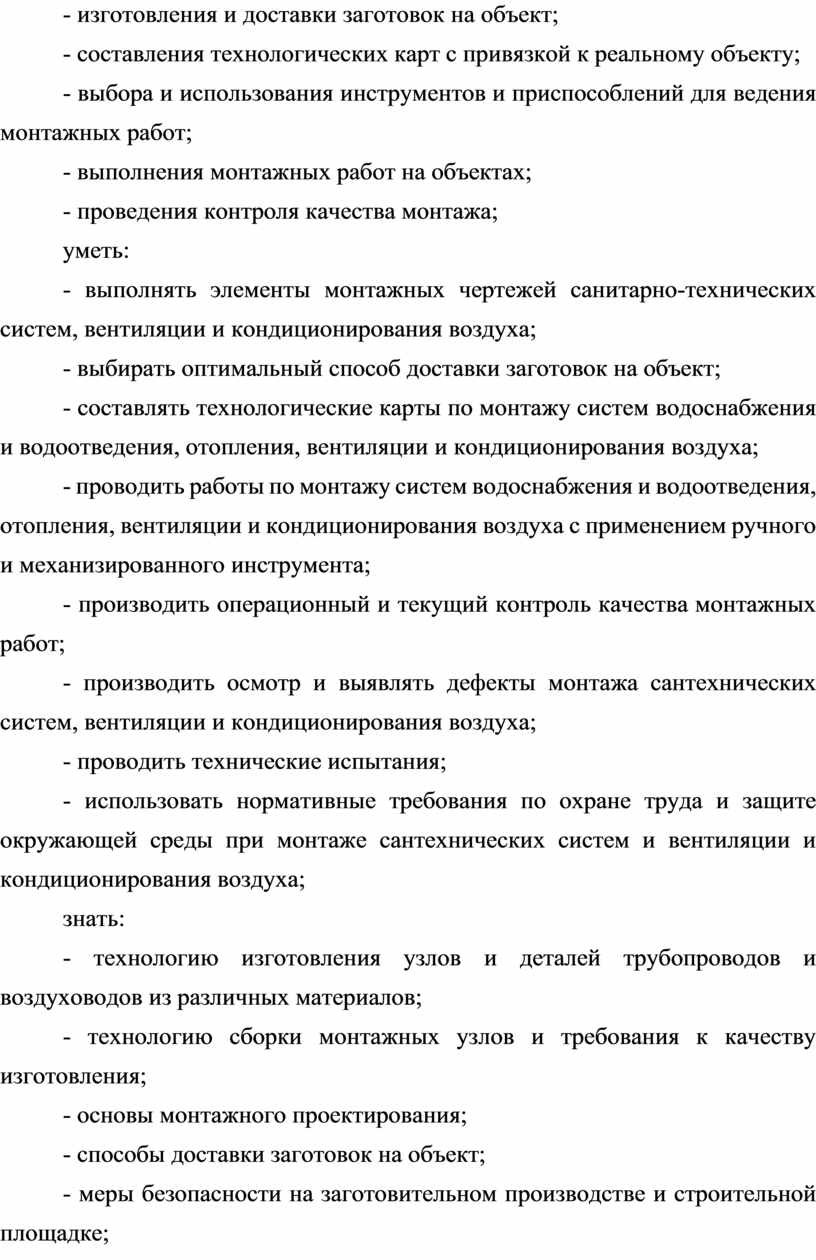

- изготовления и доставки заготовок на объект;

- составления технологических карт с привязкой к реальному объекту;

- выбора и использования инструментов и приспособлений для ведения монтажных работ;

- выполнения монтажных работ на объектах;

- проведения контроля качества монтажа;

уметь:

- выполнять элементы монтажных чертежей санитарно-технических систем, вентиляции и кондиционирования воздуха;

- выбирать оптимальный способ доставки заготовок на объект;

- составлять технологические карты по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха;

- проводить работы по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха с применением ручного и механизированного инструмента;

- производить операционный и текущий контроль качества монтажных работ;

- производить осмотр и выявлять дефекты монтажа сантехнических систем, вентиляции и кондиционирования воздуха;

- проводить технические испытания;

- использовать нормативные требования по охране труда и защите окружающей среды при монтаже сантехнических систем и вентиляции и кондиционирования воздуха;

знать:

- технологию изготовления узлов и деталей трубопроводов и воздуховодов из различных материалов;

- технологию сборки монтажных узлов и требования к качеству изготовления;

- основы монтажного проектирования;

- способы доставки заготовок на объект;

- меры безопасности на заготовительном производстве и строительной площадке;

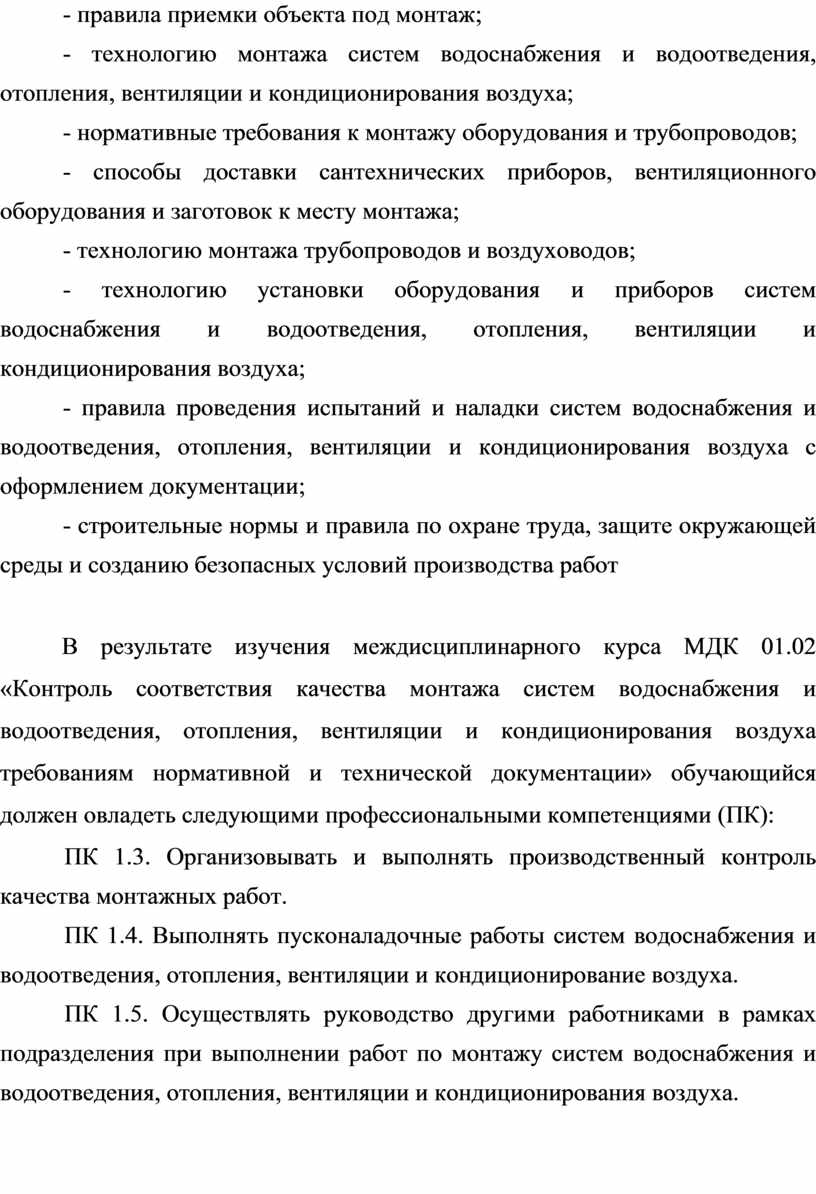

- правила приемки объекта под монтаж;

- технологию монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха;

- нормативные требования к монтажу оборудования и трубопроводов;

- способы доставки сантехнических приборов, вентиляционного оборудования и заготовок к месту монтажа;

- технологию монтажа трубопроводов и воздуховодов;

- технологию установки оборудования и приборов систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха;

- правила проведения испытаний и наладки систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха с оформлением документации;

- строительные нормы и правила по охране труда, защите окружающей среды и созданию безопасных условий производства работ

В результате изучения междисциплинарного курса МДК 01.02  «Контроль соответствия качества монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха требованиям нормативной и технической документации» обучающийся должен овладеть следующими профессиональными компетенциями (ПК):

ПК 1.3. Организовывать и выполнять производственный контроль качества монтажных работ.

ПК 1.4. Выполнять пусконаладочные работы систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирование воздуха.

ПК 1.5. Осуществлять руководство другими работниками в рамках подразделения при выполнении работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха.

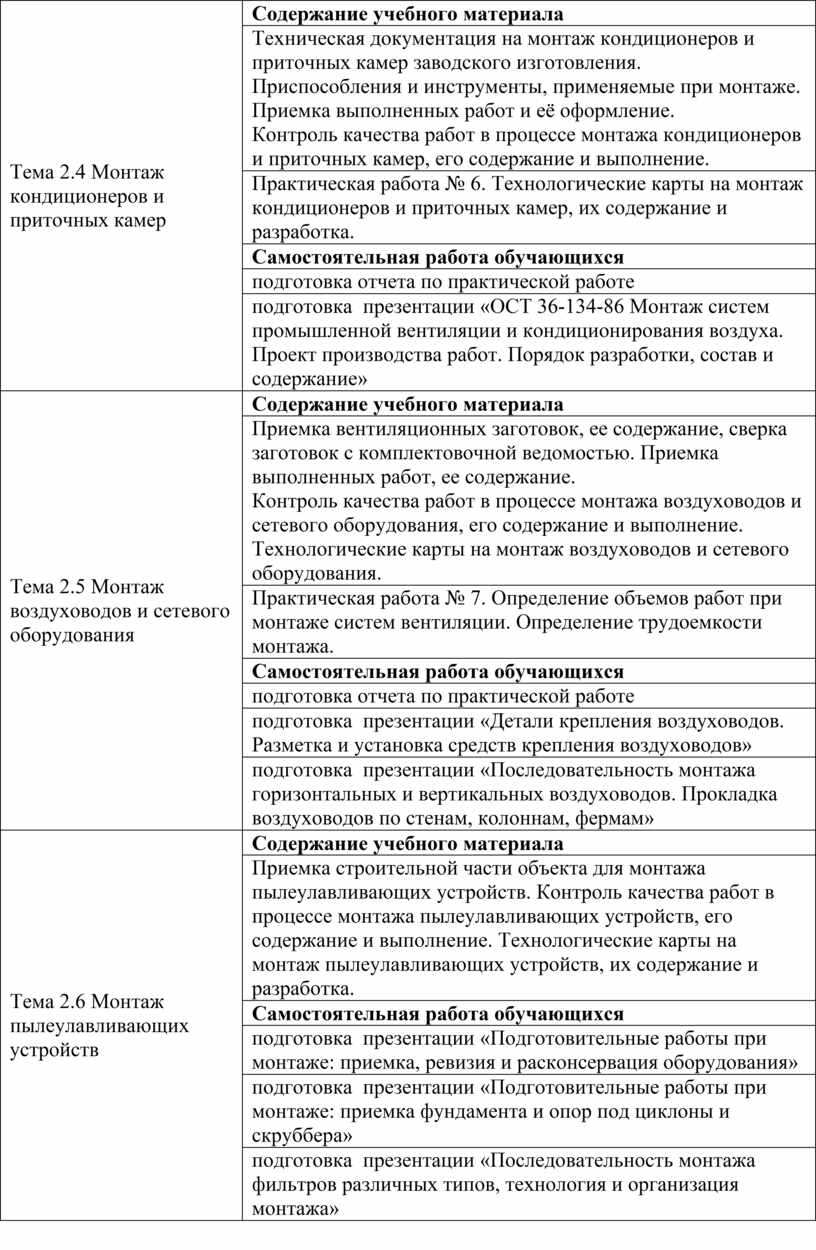

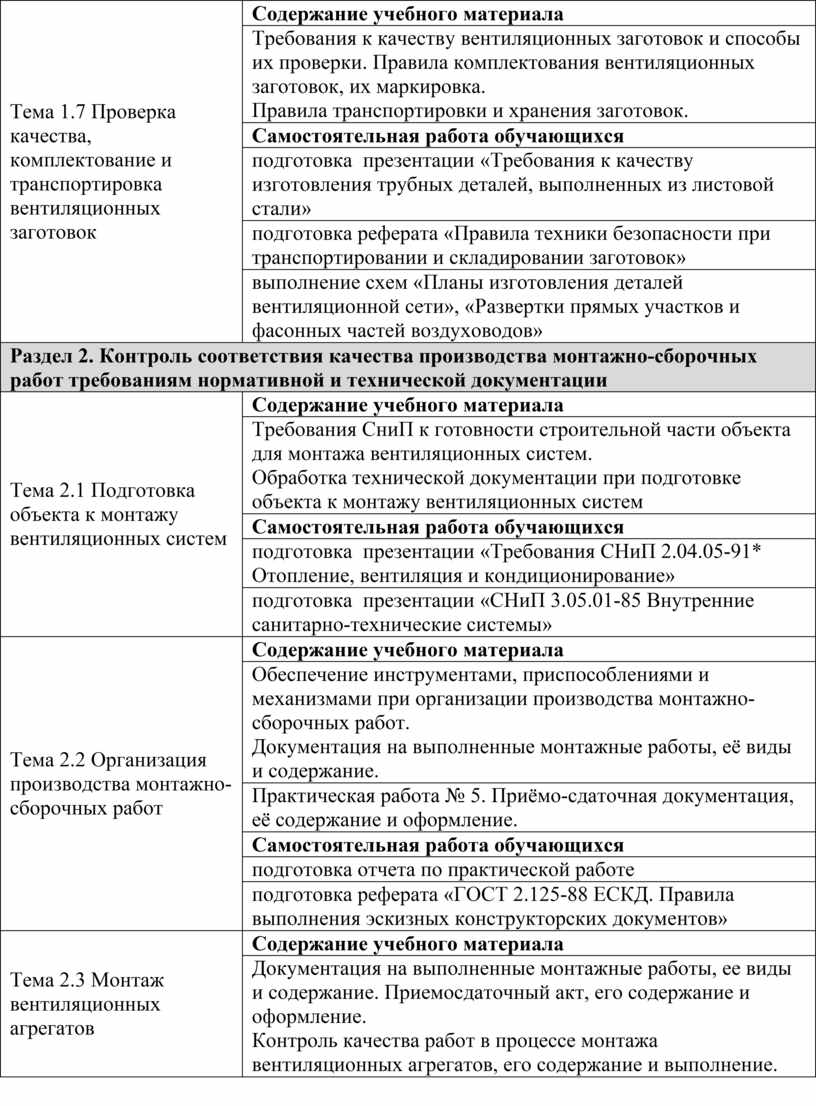

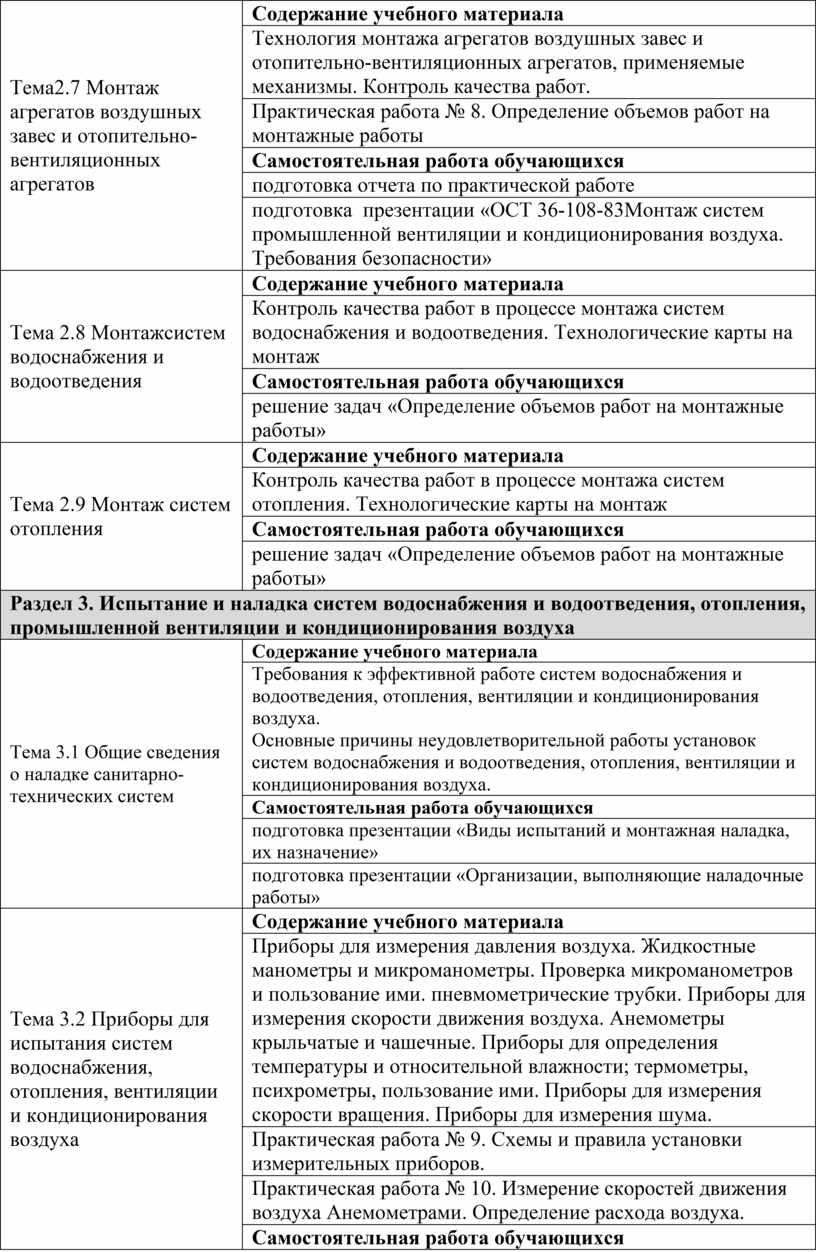

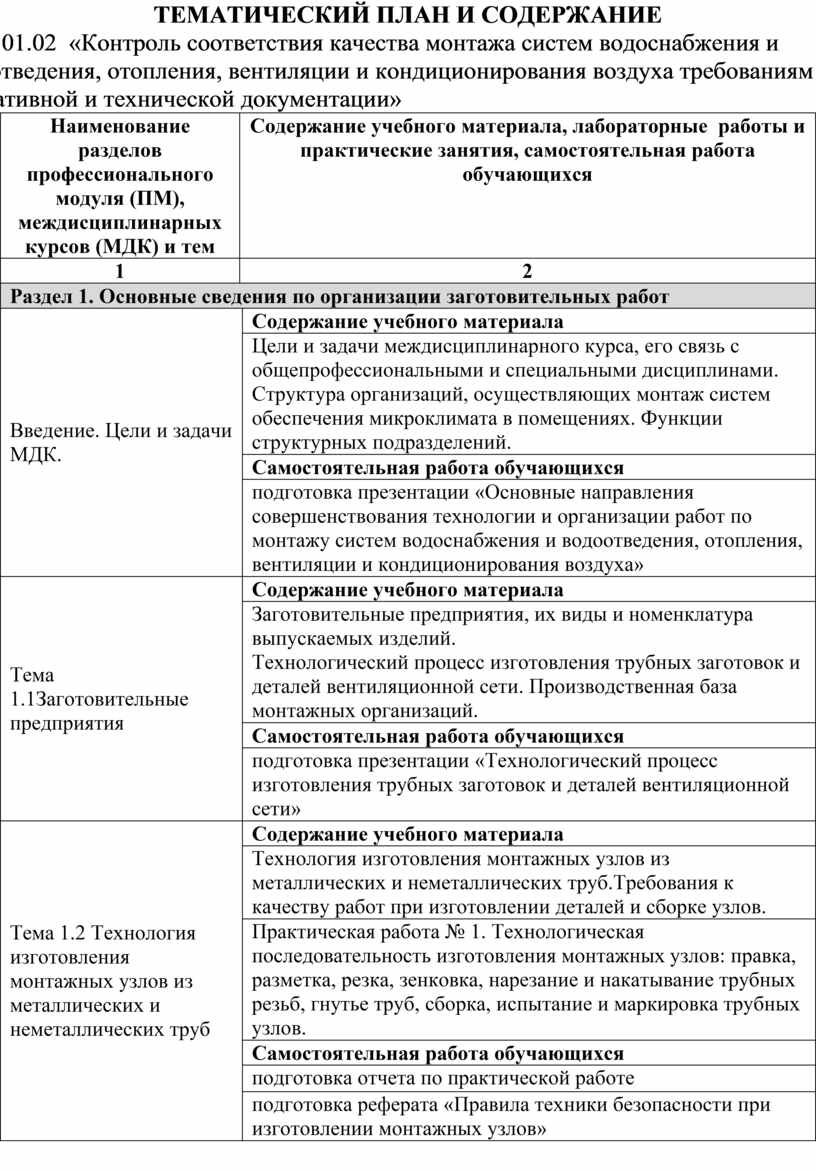

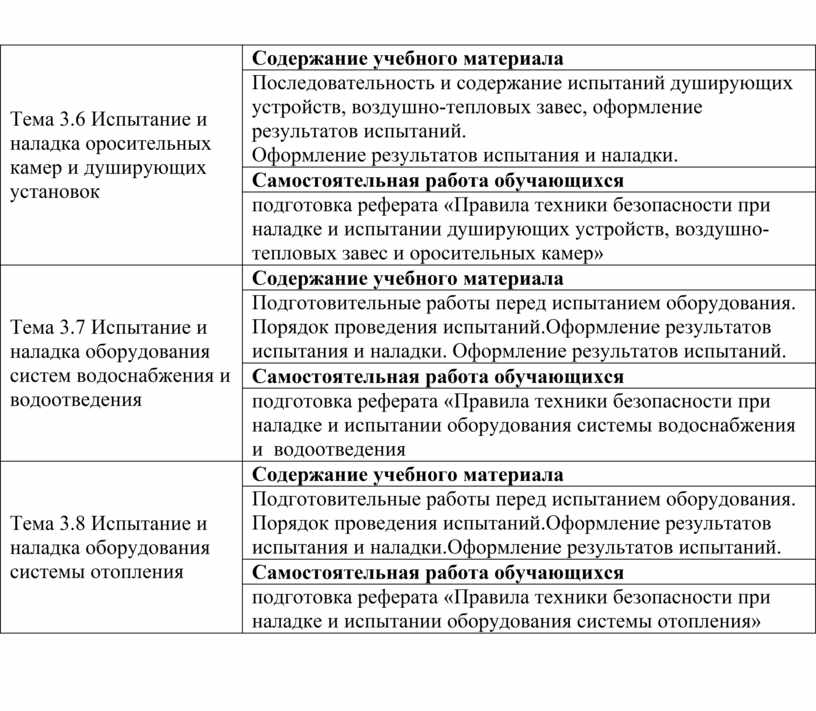

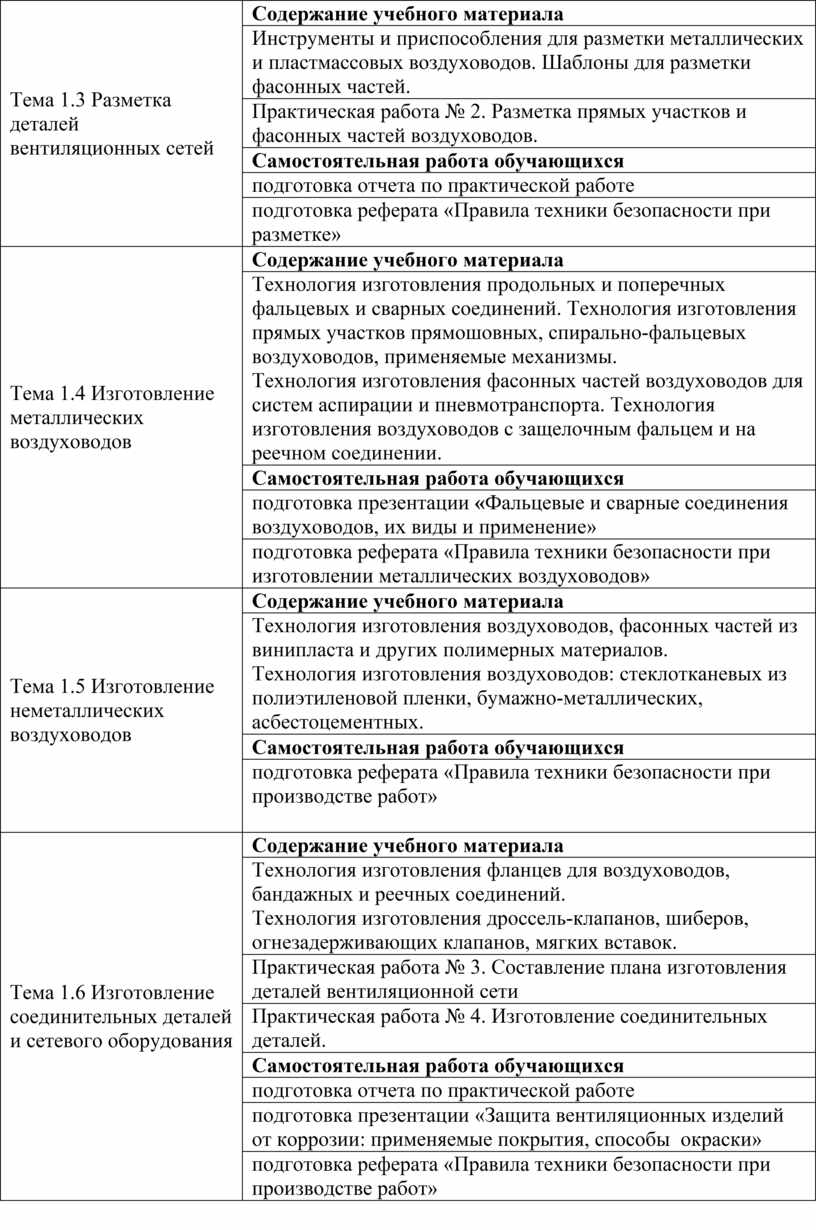

ТЕМАТИЧЕСКИЙ ПЛАН И СОДЕРЖАНИЕ

МДК 01.02  «Контроль соответствия качества монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха требованиям нормативной и технической документации»

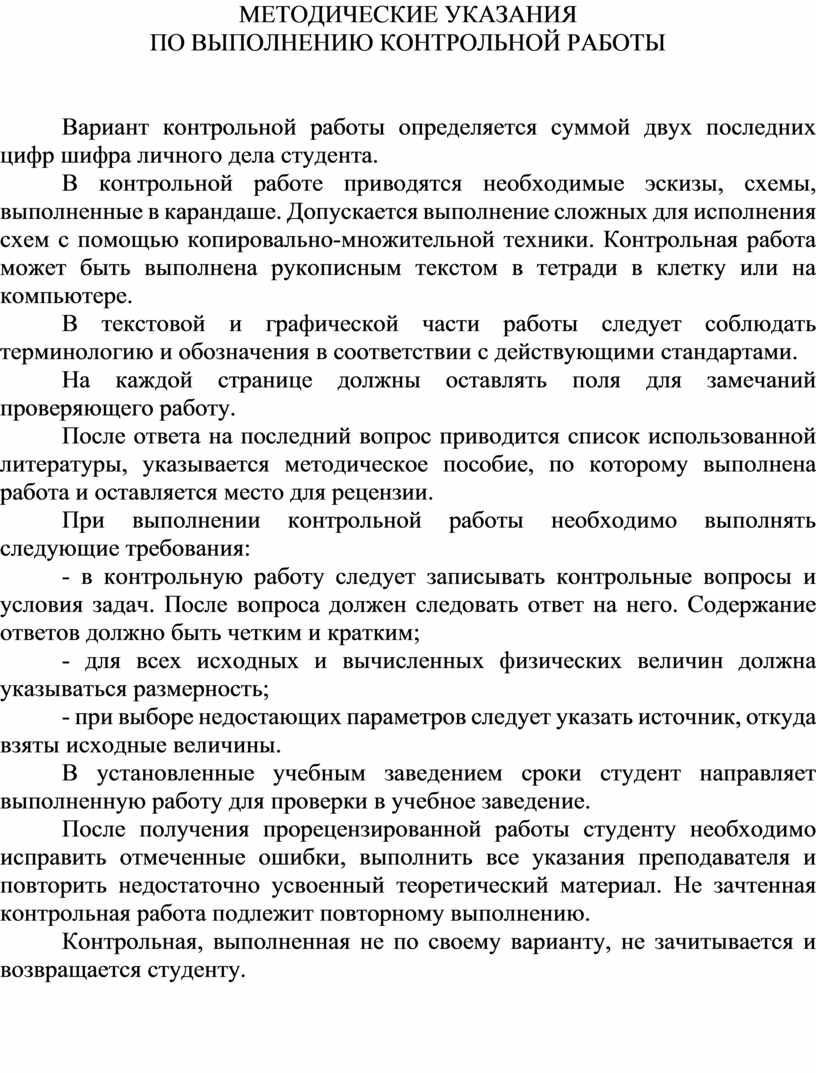

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ПО ВЫПОЛНЕНИЮ КОНТРОЛЬНОЙ РАБОТЫ

Вариант контрольной работы определяется суммой двух последних цифр шифра личного дела студента.

В контрольной работе приводятся необходимые эскизы, схемы, выполненные в карандаше. Допускается выполнение сложных для исполнения схем с помощью копировально-множительной техники. Контрольная работа может быть выполнена рукописным текстом в тетради в клетку или на компьютере.

В текстовой и графической части работы следует соблюдать терминологию и обозначения в соответствии с действующими стандартами.

На каждой странице должны оставлять поля для замечаний проверяющего работу.

После ответа на последний вопрос приводится список использованной литературы, указывается методическое пособие, по которому выполнена работа и оставляется место для рецензии.

При выполнении контрольной работы необходимо выполнять следующие требования:

- в контрольную работу следует записывать контрольные вопросы и условия задач. После вопроса должен следовать ответ на него. Содержание ответов должно быть четким и кратким;

- для всех исходных и вычисленных физических величин должна указываться размерность;

- при выборе недостающих параметров следует указать источник, откуда взяты исходные величины.

В установленные учебным заведением сроки студент направляет выполненную работу для проверки в учебное заведение.

После получения прорецензированной работы студенту необходимо исправить отмеченные ошибки, выполнить все указания преподавателя и повторить недостаточно усвоенный теоретический материал. Не зачтенная контрольная работа подлежит повторному выполнению.

Контрольная, выполненная не по своему варианту, не зачитывается и возвращается студенту.

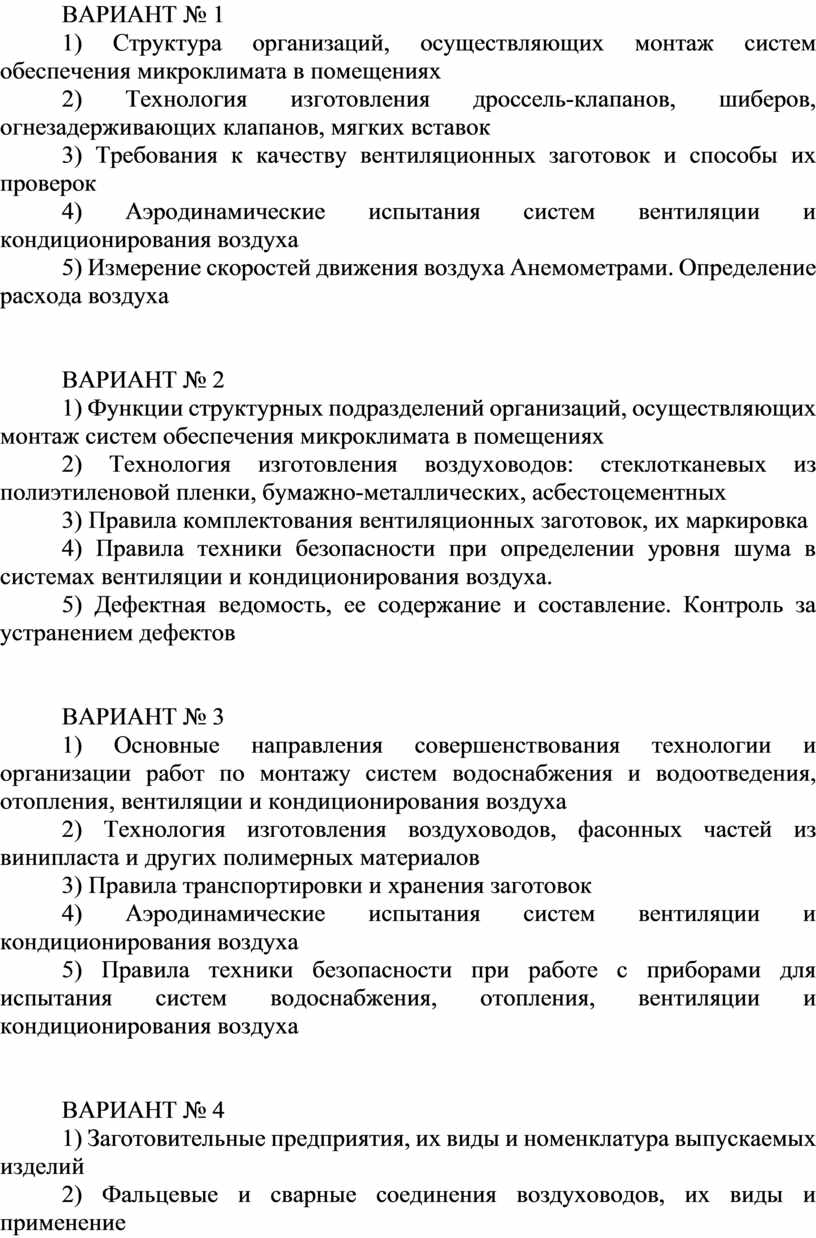

ВАРИАНТ № 1

1) Структура организаций, осуществляющих монтаж систем обеспечения микроклимата в помещениях

2) Технология изготовления дроссель-клапанов, шиберов, огнезадерживающих клапанов, мягких вставок

3) Требования к качеству вентиляционных заготовок и способы их проверок

4) Аэродинамические испытания систем вентиляции и кондиционирования воздуха

5) Измерение скоростей движения воздуха Анемометрами. Определение расхода воздуха

ВАРИАНТ № 2

1) Функции структурных подразделений организаций, осуществляющих монтаж систем обеспечения микроклимата в помещениях

2) Технология изготовления воздуховодов: стеклотканевых из полиэтиленовой пленки, бумажно-металлических, асбестоцементных

3) Правила комплектования вентиляционных заготовок, их маркировка

4) Правила техники безопасности при определении уровня шума в системах вентиляции и кондиционирования воздуха.

5) Дефектная ведомость, ее содержание и составление. Контроль за устранением дефектов

ВАРИАНТ № 3

1) Основные направления совершенствования технологии и организации работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха

2) Технология изготовления воздуховодов, фасонных частей из винипласта и других полимерных материалов

3) Правила транспортировки и хранения заготовок

4) Аэродинамические испытания систем вентиляции и кондиционирования воздуха

5) Правила техники безопасности при работе с приборами для испытания систем водоснабжения, отопления, вентиляции и кондиционирования воздуха

ВАРИАНТ № 4

1) Заготовительные предприятия, их виды и номенклатура выпускаемых изделий

2) Фальцевые и сварные соединения воздуховодов, их виды и применение

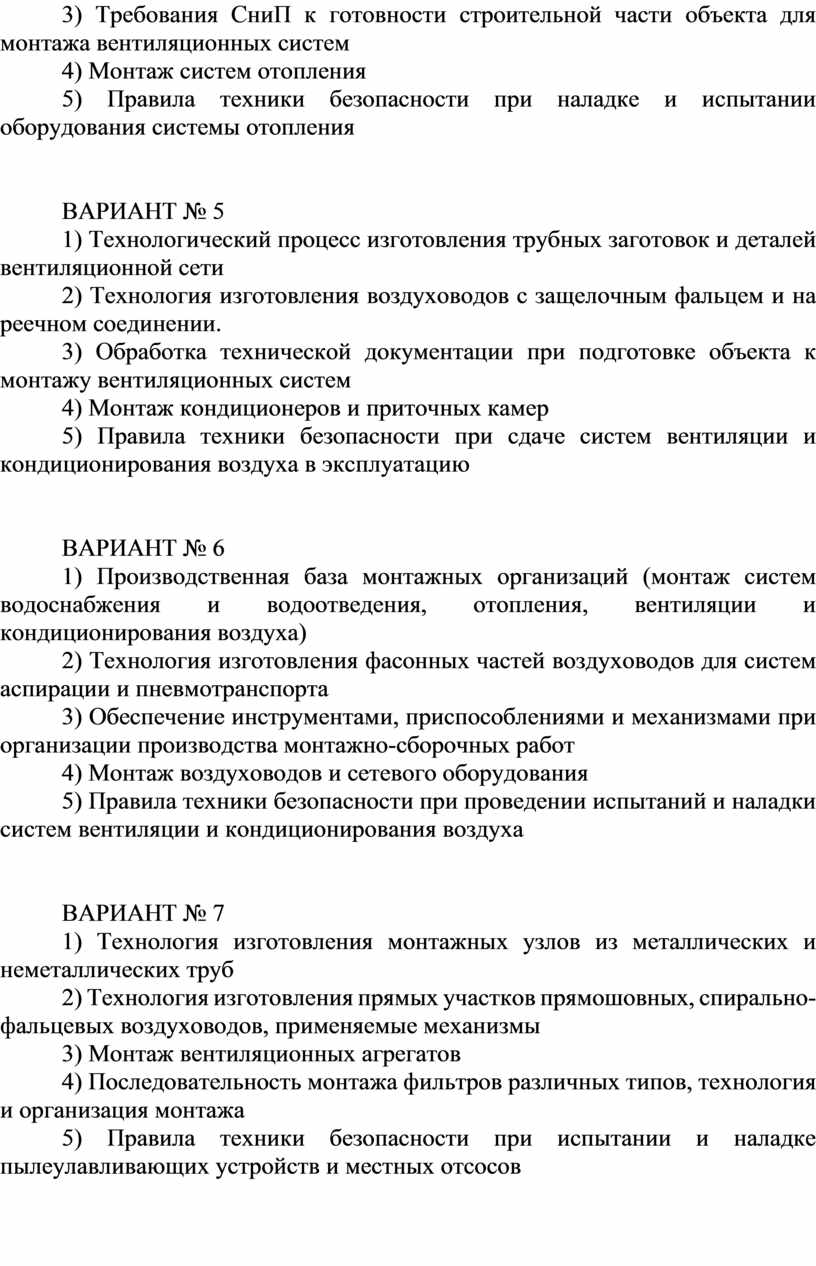

3) Требования СниП к готовности строительной части объекта для монтажа вентиляционных систем

4) Монтаж систем отопления

5) Правила техники безопасности при наладке и испытании оборудования системы отопления

ВАРИАНТ № 5

1) Технологический процесс изготовления трубных заготовок и деталей вентиляционной сети

2) Технология изготовления воздуховодов с защелочным фальцем и на реечном соединении.

3) Обработка технической документации при подготовке объекта к монтажу вентиляционных систем

4) Монтаж кондиционеров и приточных камер

5) Правила техники безопасности при сдаче систем вентиляции и кондиционирования воздуха в эксплуатацию

ВАРИАНТ № 6

1) Производственная база монтажных организаций (монтаж систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха)

2) Технология изготовления фасонных частей воздуховодов для систем аспирации и пневмотранспорта

3) Обеспечение инструментами, приспособлениями и механизмами при организации производства монтажно-сборочных работ

4) Монтаж воздуховодов и сетевого оборудования

5) Правила техники безопасности при проведении испытаний и наладки систем вентиляции и кондиционирования воздуха

ВАРИАНТ № 7

1) Технология изготовления монтажных узлов из металлических и неметаллических труб

2) Технология изготовления прямых участков прямошовных, спирально-фальцевых воздуховодов, применяемые механизмы

3) Монтаж вентиляционных агрегатов

4) Последовательность монтажа фильтров различных типов, технология и организация монтажа

5) Правила техники безопасности при испытании и наладке пылеулавливающих устройств и местных отсосов

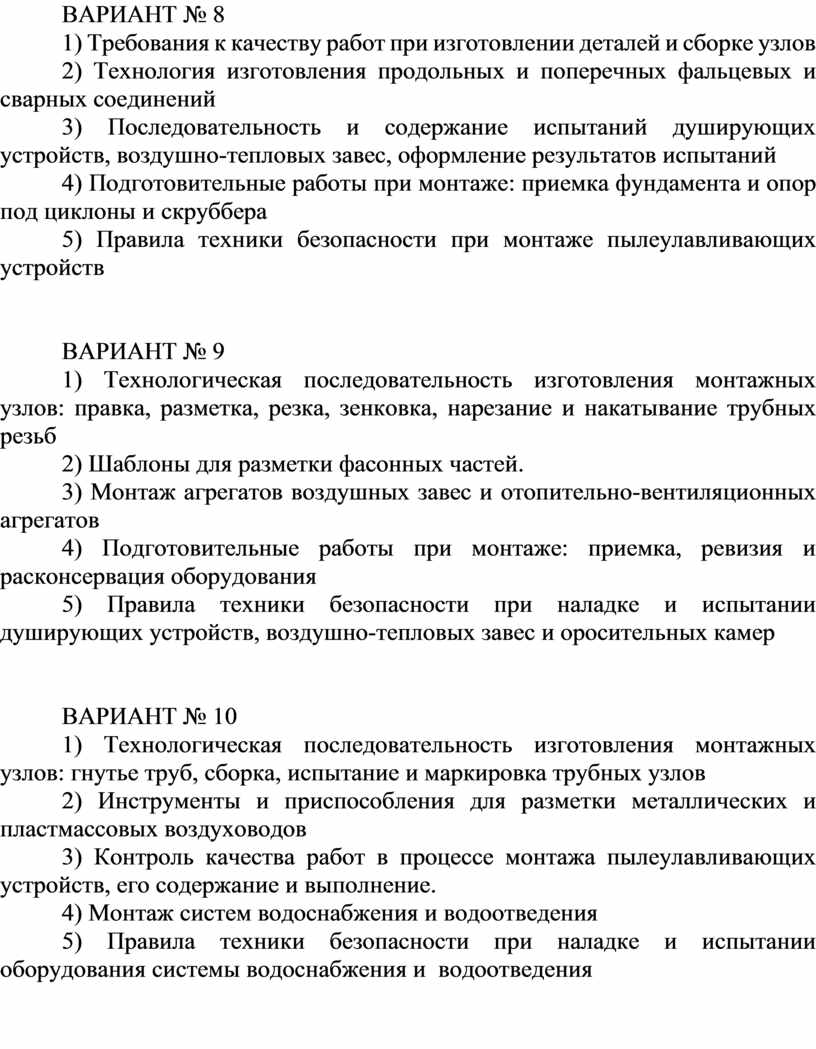

ВАРИАНТ № 8

1) Требования к качеству работ при изготовлении деталей и сборке узлов

2) Технология изготовления продольных и поперечных фальцевых и сварных соединений

3) Последовательность и содержание испытаний душирующих устройств, воздушно-тепловых завес, оформление результатов испытаний

4) Подготовительные работы при монтаже: приемка фундамента и опор под циклоны и скруббера

5) Правила техники безопасности при монтаже пылеулавливающих устройств

ВАРИАНТ № 9

1) Технологическая последовательность изготовления монтажных узлов: правка, разметка, резка, зенковка, нарезание и накатывание трубных резьб

2) Шаблоны для разметки фасонных частей.

3) Монтаж агрегатов воздушных завес и отопительно-вентиляционных агрегатов

4) Подготовительные работы при монтаже: приемка, ревизия и расконсервация оборудования

5) Правила техники безопасности при наладке и испытании душирующих устройств, воздушно-тепловых завес и оросительных камер

ВАРИАНТ № 10

1) Технологическая последовательность изготовления монтажных узлов: гнутье труб, сборка, испытание и маркировка трубных узлов

2) Инструменты и приспособления для разметки металлических и пластмассовых воздуховодов

3) Контроль качества работ в процессе монтажа пылеулавливающих устройств, его содержание и выполнение.

4) Монтаж систем водоснабжения и водоотведения

5) Правила техники безопасности при наладке и испытании оборудования системы водоснабжения и  водоотведения

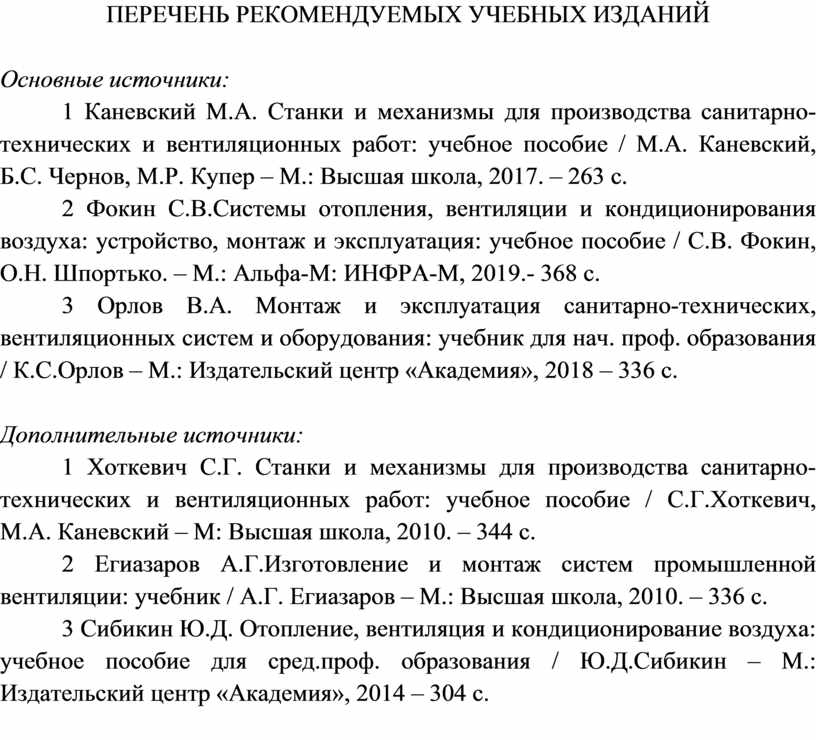

ПЕРЕЧЕНЬ РЕКОМЕНДУЕМЫХ УЧЕБНЫХ ИЗДАНИЙ

Основные источники:

1 Каневский М.А. Станки и механизмы для производства санитарно-технических и вентиляционных работ: учебное пособие / М.А. Каневский,
Б.С. Чернов, М.Р. Купер – М.: Высшая школа, 2017. – 263 с.

2 Фокин С.В.Системы отопления, вентиляции и кондиционирования воздуха: устройство, монтаж и эксплуатация: учебное пособие / С.В. Фокин, О.Н. Шпортько. – М.: Альфа-М: ИНФРА-М, 2019.- 368 с.

3 Орлов В.А. Монтаж и эксплуатация санитарно-технических, вентиляционных систем и оборудования: учебник для нач. проф. образования / К.С.Орлов – М.: Издательский центр «Академия», 2018 – 336 с.

Дополнительные источники:

1 Хоткевич С.Г. Станки и механизмы для производства санитарно-технических и вентиляционных работ: учебное пособие / С.Г.Хоткевич,
М.А. Каневский – М: Высшая школа, 2010. – 344 с.

2 Егиазаров А.Г.Изготовление и монтаж систем промышленной вентиляции: учебник / А.Г. Егиазаров – М.: Высшая школа, 2010. – 336 с.

3 Сибикин Ю.Д. Отопление, вентиляция и кондиционирование воздуха: учебное пособие для сред.проф. образования / Ю.Д.Сибикин – М.: Издательский центр «Академия», 2014 – 304 с.

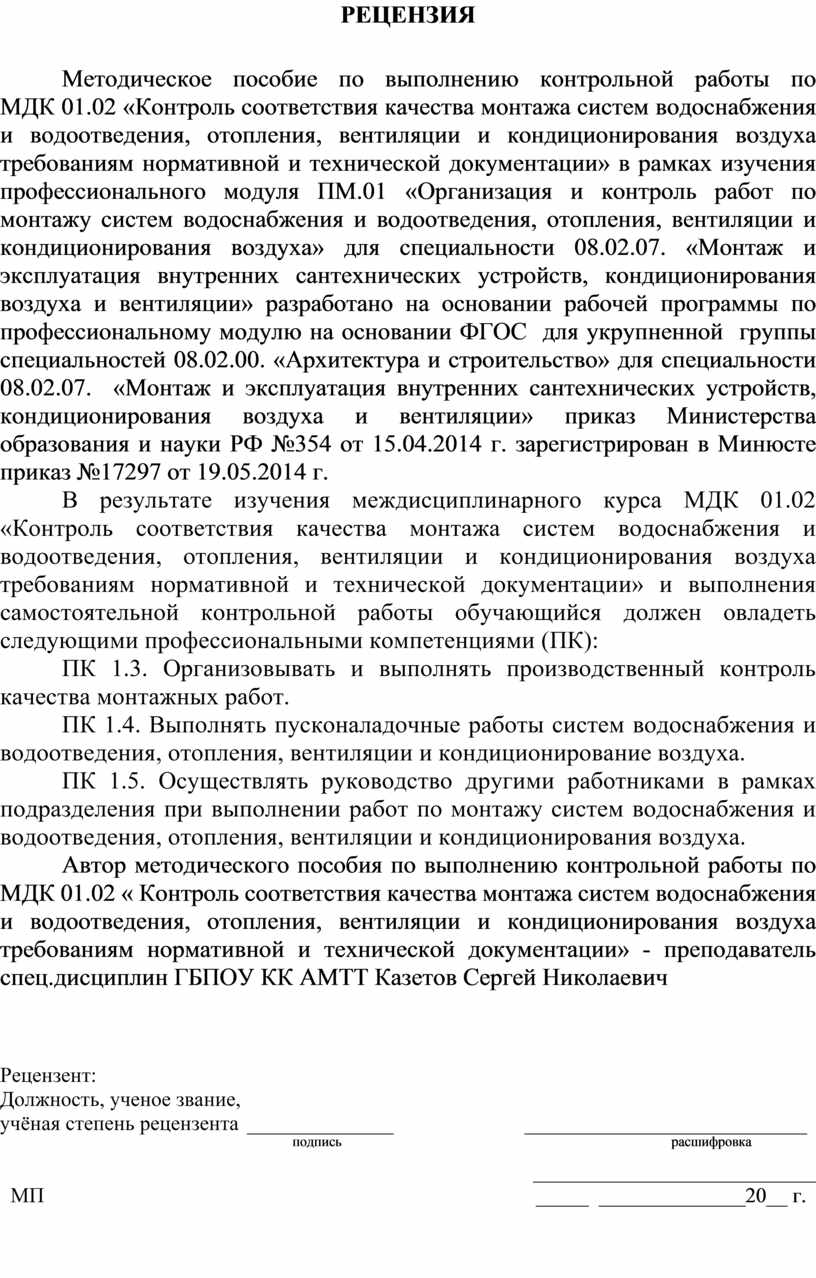

РЕЦЕНЗИЯ

Методическое пособие по выполнению контрольной работы по
МДК 01.02 «Контроль соответствия качества монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха требованиям нормативной и технической документации» в рамках изучения профессионального модуля ПМ.01 «Организация и контроль работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха» для специальности 08.02.07. «Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции» разработано на основании рабочей программы по профессиональному модулю на основании ФГОС  для укрупненной  группы  специальностей 08.02.00. «Архитектура и строительство» для специальности 08.02.07.  «Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции» приказ Министерства образования и науки РФ №354 от 15.04.2014 г. зарегистрирован в Минюсте приказ №17297 от 19.05.2014 г.

В результате изучения междисциплинарного курса МДК 01.02  «Контроль соответствия качества монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха требованиям нормативной и технической документации» и выполнения самостоятельной контрольной работы обучающийся должен овладеть следующими профессиональными компетенциями (ПК):

ПК 1.3. Организовывать и выполнять производственный контроль качества монтажных работ.

ПК 1.4. Выполнять пусконаладочные работы систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирование воздуха.

ПК 1.5. Осуществлять руководство другими работниками в рамках подразделения при выполнении работ по монтажу систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха.

Автор методического пособия по выполнению контрольной работы по
МДК 01.02 « Контроль соответствия качества монтажа систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха требованиям нормативной и технической документации» - преподаватель спец.дисциплин ГБПОУ КК АМТТ Казетов Сергей Николаевич

Рецензент:

Должность, ученое звание,

учёная степень рецензента  ______________                         ___________________________

                                                        ^{подпись                                                                                   расшифровка}

___________________________
