МЕТОДИЧЕСКОЕ ПОСОБИЕ ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ для Специальности 08.02.07.

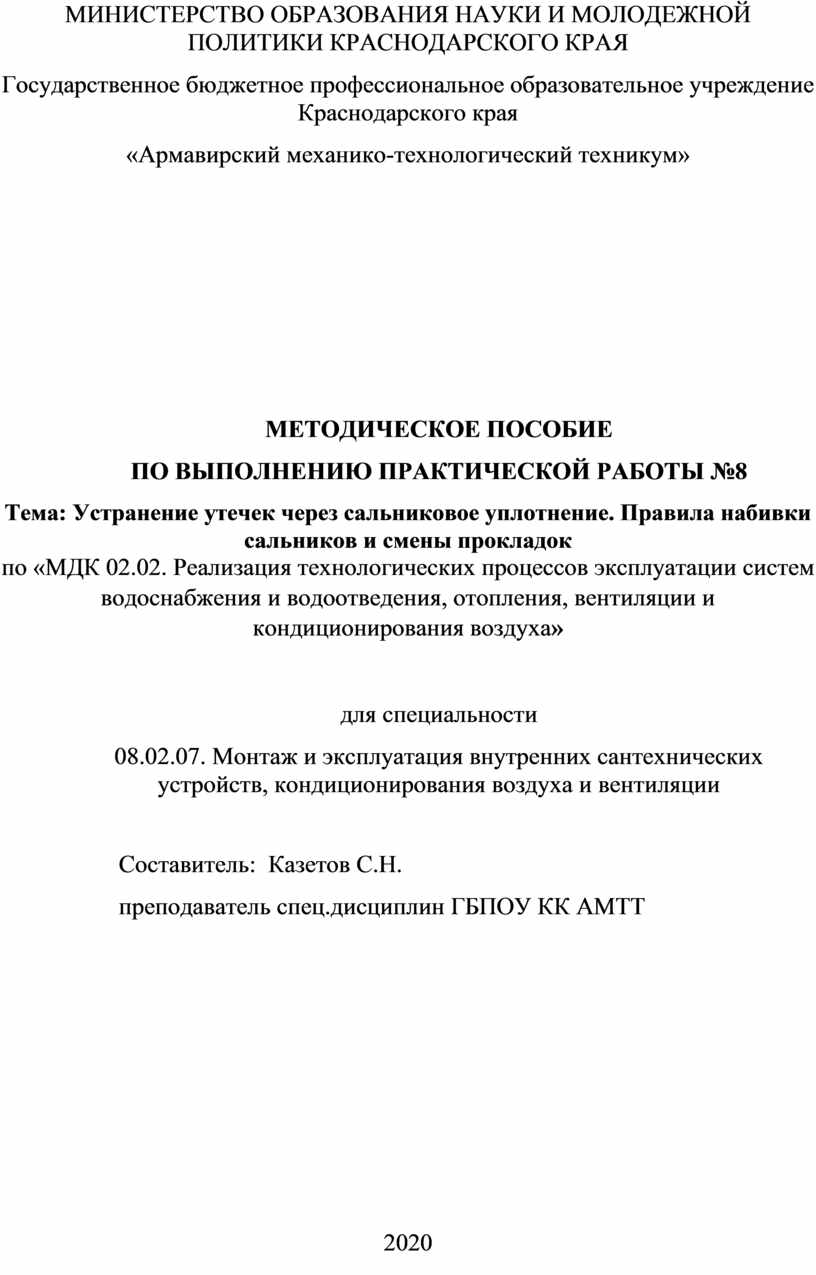

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

МЕТОДИЧЕСКОЕ ПОСОБИЕ

ПО ВЫПОЛНЕНИЮ ПРАКТИЧЕСКОЙ РАБОТЫ №8

Тема: Устранение утечек через сальниковое уплотнение. Правила набивки сальников и смены прокладок

по «МДК 02.02. Реализация технологических процессов эксплуатации систем водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха»

для специальности

08.02.07. Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции

Составитель:  Казетов С.Н.

преподаватель спец.дисциплин ГБПОУ КК АМТТ

2020

ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 8

Тема: Устранение утечек через сальниковое уплотнение. Правила набивки сальников и смены прокладок

Цель: Получить навыки по устранению утечек через сальниковое уплотнение.

Форма организации практического занятия: групповая

Материально-техническое оснащение: санитарно-технические узлы и детали, инструмент слесаря- сантехника

Ход занятия

Структурные элементы занятия:

1. Организационный момент.

2. Мотивация. Инструктаж о ходе практического занятия (осмысление

сущности задания, последовательности выполнения).

3. Повторение необходимых теоретических знаний. Допуск.

4. Инструктаж по охране труда.

5. Организация и управление деятельностью студентов.

6. Оформление отчета о выполненном задании и контроль.

7. Подведение итогов и оценка работы студентов.

Необходимые теоретические знания:

Неисправную арматуру осматривают, определяя воз­можность ремонта на месте. Если это невозможно, про­изводят частичный или полный демонтаж. При отсутствии новой арматуры на место демонтированной устанавлива­ют раздвижную вставку, что позволяет не прерывать по­дачу воды потребителям.

Раздвижная вставка состоит из фланцев с резьбовыми патрубками, муфты и контргаек. Но чаще вместо снятой задвижки ставят «катушку», состоящую из двух фланцев с вваренным между ними отрезком трубы по длине за­движки.

При ремонте задвижек устраняют утечку воды через сальниковое уплотнение (сальник), трещины или дефек­ты в корпусе, неплотное перекрытие потока воды (арма­тура «не держит»), утечку в местах соединения с трубопро­водами.

Утечку через сальниковое уплотнение устраняют под­тягиванием крышки сальника. Если не удается устранить течь подтягиванием крышки, следует заменить сальнико­вую набивку. Чтобы исключить утечку воды во время ре­монта, трубопровод перекрывают, часто заглушкой эллиптической

Сальниковую набивку можно заменить, не перекрывая трубопровод. В этом случае во время ремонта на шпиндель задвижки (под крышку корпуса) следует установить коль­цо из листовой резины толщиной 12—15 мм, Для замены сальникового уплотнения шпиндель поднимают вверх до упора. При этом резиновое кольцо прижимается к крыш­ке корпуса, герметизируя тем самым зазор между шпинде­лем и крышкой, и поступление воды в сальниковое уплот­нение из трубопровода прекращается. Затем отворачивают болты с гайками, поднимают крышку сальника и удаля­ют старую набивку.

Очистив шпиндель и корпус от старой набивки, грязи, ржавчины, закладывают новую сальниковую набивку. Если неизвестен материал, который был использован для уплотнения, то его выбирают в зависимости от темпера­туры воды, проходящей через арматуру. При температуре воды не более 60'С применяют сальниковую хлопчатобу­мажную набивку: ХБП и ХБТС; при более высокой тем­пературе— асбестовый материал или фторопластовый жгут. Сальниковую набивку промышленность выпускает в виде шнура.

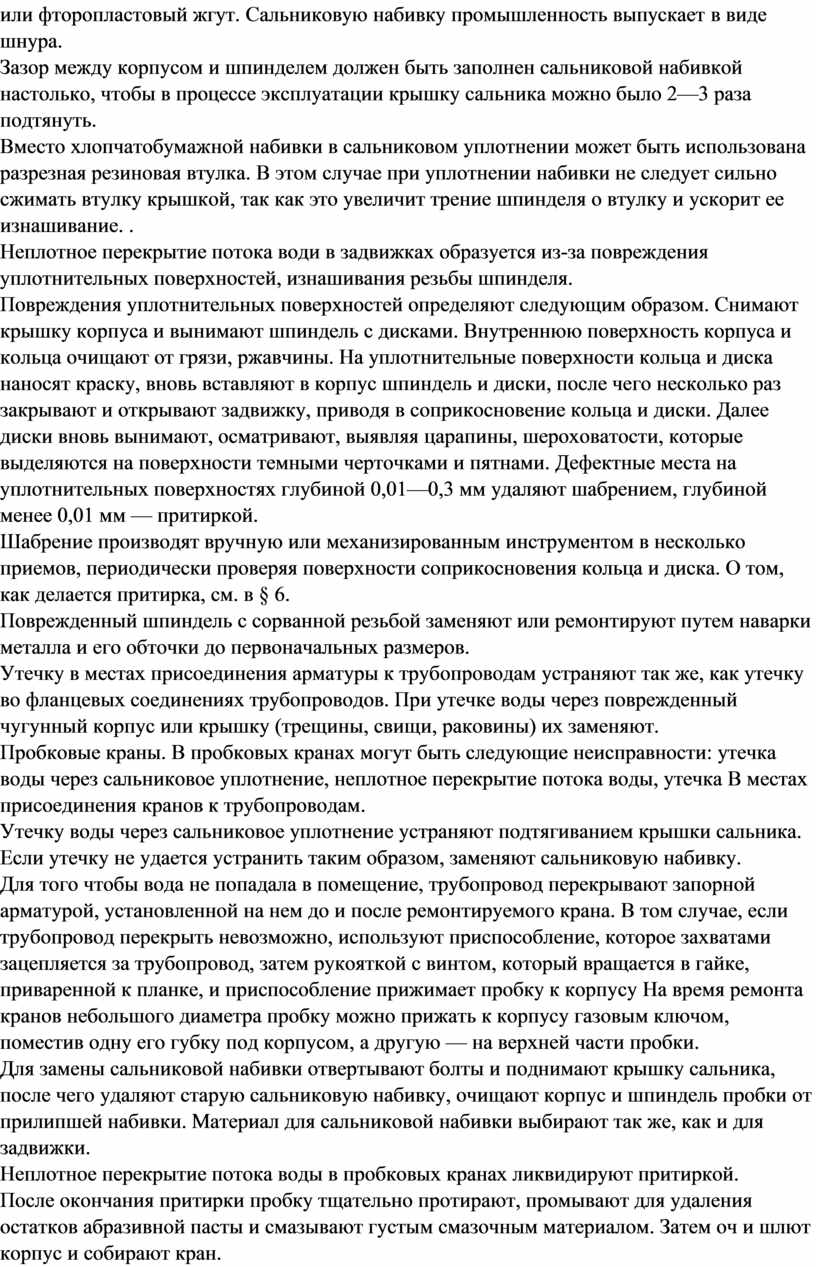

Зазор между корпусом и шпинделем должен быть за­полнен сальниковой набивкой настолько, чтобы в процес­се эксплуатации крышку сальника можно было 2—3 раза подтянуть.

Вместо хлопчатобумажной набивки в сальниковом уп­лотнении может быть использована разрезная резиновая втулка. В этом случае при уплотнении набивки не следу­ет сильно сжимать втулку крышкой, так как это увеличит трение шпинделя о втулку и ускорит ее изнашивание. .

Неплотное перекрытие потока води в задвижках обра­зуется из-за повреждения уплотнительных поверхностей, изнашивания резьбы шпинделя.

Повреждения уплотнительных поверхностей определя­ют следующим образом. Снимают крышку корпуса и вы­нимают шпиндель с дисками. Внутреннюю поверхность корпуса и кольца очищают от грязи, ржавчины. На уплот­нительные поверхности кольца и диска наносят краску, вновь вставляют в корпус шпиндель и диски, после чего несколько раз закрывают и открывают задвижку, приводя в соприкосновение кольца и диски. Далее диски вновь вынимают, осматривают, выявляя царапины, шероховато­сти, которые выделяются на поверхности темными чер­точками и пятнами. Дефектные места на уплотнительных поверхностях глубиной 0,01—0,3 мм удаляют шабрением, глубиной менее 0,01 мм — притиркой.

Шабрение производят вручную или механизирован­ным инструментом в несколько приемов, периодически проверяя поверхности соприкосновения кольца и диска. О том, как делается притирка, см. в § 6.

Поврежденный шпиндель с сорванной резьбой заменя­ют или ремонтируют путем наварки металла и его обточ­ки до первоначальных размеров.

Утечку в местах присоединения арматуры к трубопро­водам устраняют так же, как утечку во фланцевых соеди­нениях трубопроводов. При утечке воды через поврежден­ный чугунный корпус или крышку (трещины, свищи, раковины) их заменяют.

Пробковые краны. В пробковых кранах могут быть сле­дующие неисправности: утечка воды через сальниковое уплотнение, неплотное перекрытие потока воды, утечка В местах присоединения кранов к трубопроводам.

Утечку воды через сальниковое уплотнение устраняют подтягиванием крышки сальника. Если утечку не удается устранить таким образом, заменяют сальниковую набивку.

Для того чтобы вода не попадала в помещение, трубо­провод перекрывают запорной арматурой, установленной на нем до и после ремонтируемого крана. В том случае, если трубопровод перекрыть невозможно, используют приспособление, которое захватами зацепляется за трубо­провод, затем рукояткой с винтом, который вращается в гайке, приваренной к планке, и приспособление прижи­мает пробку к корпусу На время ремонта кранов неболь­шого диаметра пробку можно прижать к корпусу газовым ключом, поместив одну его губку под корпусом, а дру­гую — на верхней части пробки.

Для замены сальниковой набивки отвертывают болты и поднимают крышку сальника, после чего удаляют ста­рую сальниковую набивку, очищают корпус и шпиндель пробки от прилипшей набивки. Материал для сальнико­вой набивки выбирают так же, как и для задвижки.

Неплотное перекрытие потока воды в пробковых кра­нах ликвидируют притиркой.

После окончания притирки пробку тщательно проти­рают, промывают для удаления остатков абразивной пас­ты и смазывают густым смазочным материалом. Затем оч и шлют корпус и собирают кран.

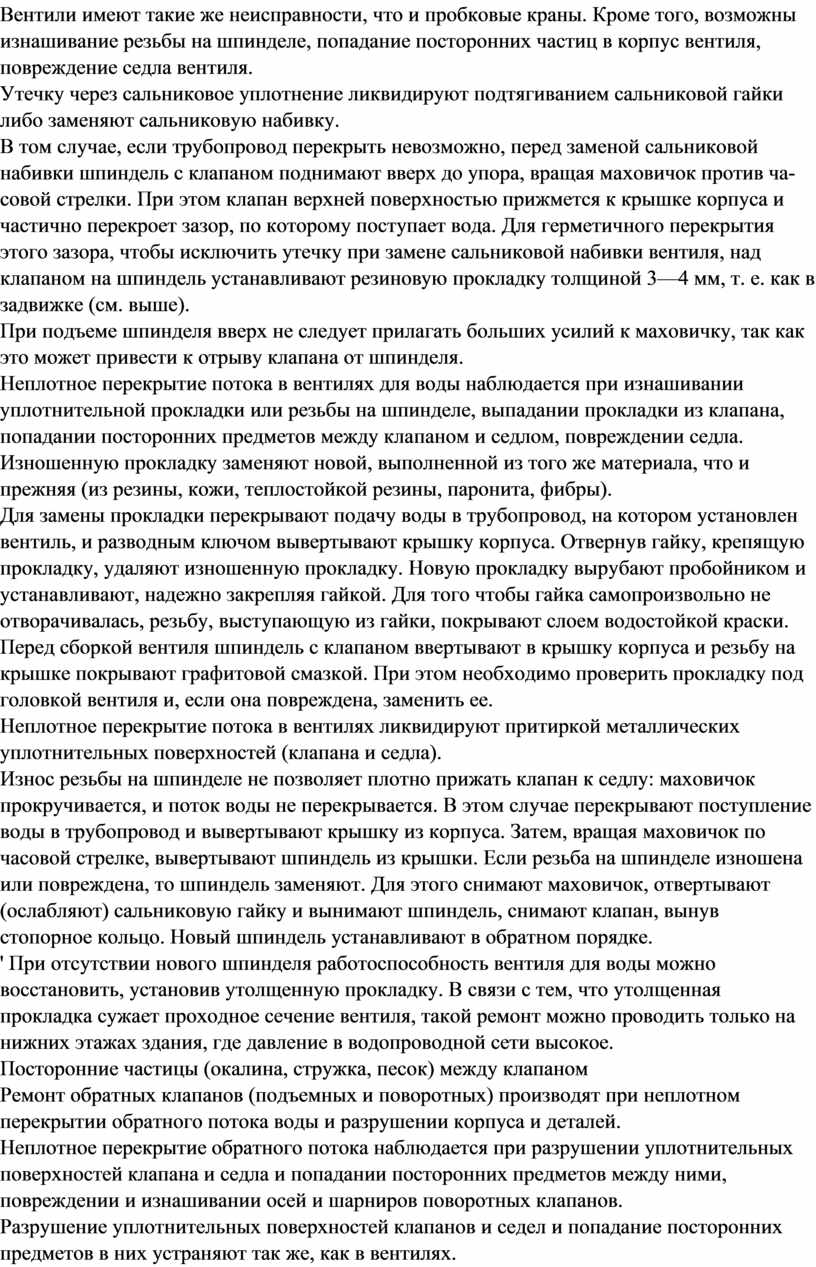

Вентили имеют такие же неисправности, что и пробко­вые краны. Кроме того, возможны изнашивание резьбы на шпинделе, попадание посторонних частиц в корпус вен­тиля, повреждение седла вентиля.

Утечку через сальниковое уплотнение ликвидируют подтягиванием сальниковой гайки либо заменяют сальни­ковую набивку.

В том случае, если трубопровод перекрыть невозможно, перед заменой сальниковой набивки шпиндель с клапаном поднимают вверх до упора, вращая маховичок против ча­совой стрелки. При этом клапан верхней поверхностью прижмется к крышке корпуса и частично перекроет зазор, по которому поступает вода. Для герметичного перекры­тия этого зазора, чтобы исключить утечку при замене саль­никовой набивки вентиля, над клапаном на шпиндель устанавливают резиновую прокладку толщиной 3—4 мм, т. е. как в задвижке (см. выше).

При подъеме шпинделя вверх не следует прилагать больших усилий к маховичку, так как это может привести к отрыву клапана от шпинделя.

Неплотное перекрытие потока в вентилях для воды наблюдается при изнашивании уплотнительной проклад­ки или резьбы на шпинделе, выпадании прокладки из кла­пана, попадании посторонних предметов между клапаном и седлом, повреждении седла.

Изношенную прокладку заменяют новой, выполненной из того же материала, что и прежняя (из резины, кожи, теп­лостойкой резины, паронита, фибры).

Для замены прокладки перекрывают подачу воды в тру­бопровод, на котором установлен вентиль, и разводным ключом вывертывают крышку корпуса. Отвернув гайку, крепящую прокладку, удаляют изношенную прокладку. Новую прокладку вырубают пробойником и устанавлива­ют, надежно закрепляя гайкой. Для того чтобы гайка са­мопроизвольно не отворачивалась, резьбу, выступающую из гайки, покрывают слоем водостойкой краски.

Перед сборкой вентиля шпиндель с клапаном вверты­вают в крышку корпуса и резьбу на крышке покрывают графитовой смазкой. При этом необходимо проверить прокладку под головкой вентиля и, если она повреждена, заменить ее.

Неплотное перекрытие потока в вентилях ликвидиру­ют притиркой металлических уплотнительных поверхно­стей (клапана и седла).

Износ резьбы на шпинделе не позволяет плотно при­жать клапан к седлу: маховичок прокручивается, и поток воды не перекрывается. В этом случае перекрывают по­ступление воды в трубопровод и вывертывают крышку из корпуса. Затем, вращая маховичок по часовой стрелке, вывертывают шпиндель из крышки. Если резьба на шпин­деле изношена или повреждена, то шпиндель заменяют. Для этого снимают маховичок, отвертывают (ослабляют) сальниковую гайку и вынимают шпиндель, снимают кла­пан, вынув стопорное кольцо. Новый шпиндель устанав­ливают в обратном порядке.

' При отсутствии нового шпинделя работоспособность вентиля для воды можно восстановить, установив утолщен­ную прокладку. В связи с тем, что утолщенная прокладка сужает проходное сечение вентиля, такой ремонт можно проводить только на нижних этажах здания, где давление в водопроводной сети высокое.

Посторонние частицы (окалина, стружка, песок) меж­ду клапаном

Ремонт обратных клапанов (подъем­ных и поворотных) производят при неплотном перекры­тии обратного потока воды и разрушении корпуса и дета­лей.

Неплотное перекрытие обратного потока наблюдается при разрушении уплотнительных поверхностей клапана и седла и попадании посторонних предметов между ними, повреждении и изнашивании осей и шарниров поворот­ных клапанов.

Разрушение уплотнительных поверхностей клапанов и седел и попадание посторонних предметов в них устраня­ют так же, как в вентилях.

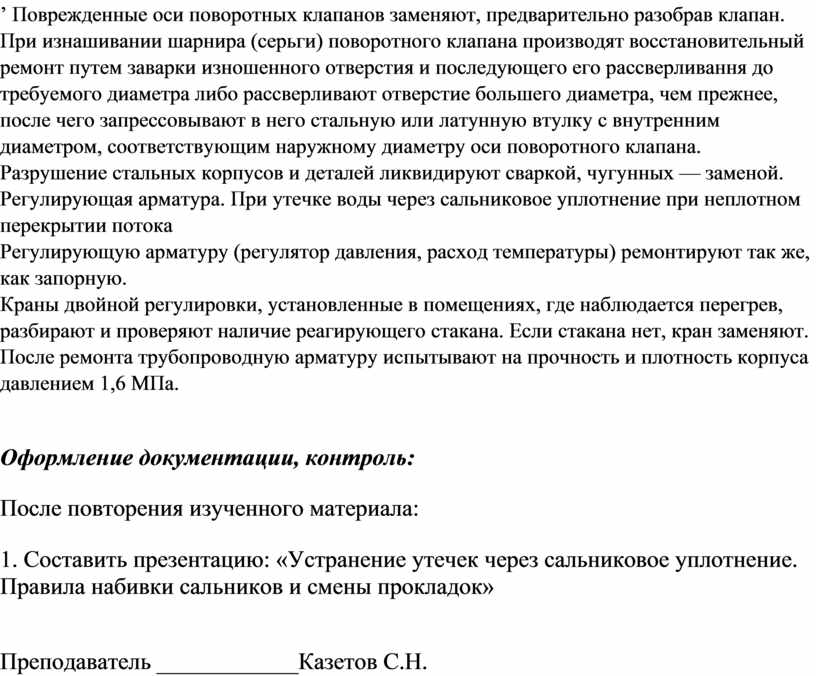

’ Поврежденные оси поворотных клапанов заменяют, предварительно разобрав клапан. При изнашивании шар­нира (серьги) поворотного клапана производят восстано­вительный ремонт путем заварки изношенного отверстия и последующего его рассверливання до требуемого диа­метра либо рассверливают отверстие большего диаметра, чем прежнее, после чего запрессовывают в него стальную или латунную втулку с внутренним диаметром, соответ­ствующим наружному диаметру оси поворотного клапана.

Разрушение стальных корпусов и деталей ликвидиру­ют сваркой, чугунных — заменой.

Регулирующая арматура. При утечке воды через саль­никовое уплотнение при неплотном перекрытии потока

Регулирующую арматуру (регулятор давления, расход тем­пературы) ремонтируют так же, как запорную.

Краны двойной регулировки, установленные в поме­щениях, где наблюдается перегрев, разбирают и проверя­ют наличие реагирующего стакана. Если стакана нет, кран заменяют.

После ремонта трубопроводную арматуру испытывают на прочность и плотность корпуса давлением 1,6 МПа.

Оформление документации, контроль:

После повторения изученного материала:

1. Составить презентацию: «Устранение утечек через сальниковое уплотнение. Правила набивки сальников и смены прокладок»

Преподаватель ____________Казетов С.Н.
