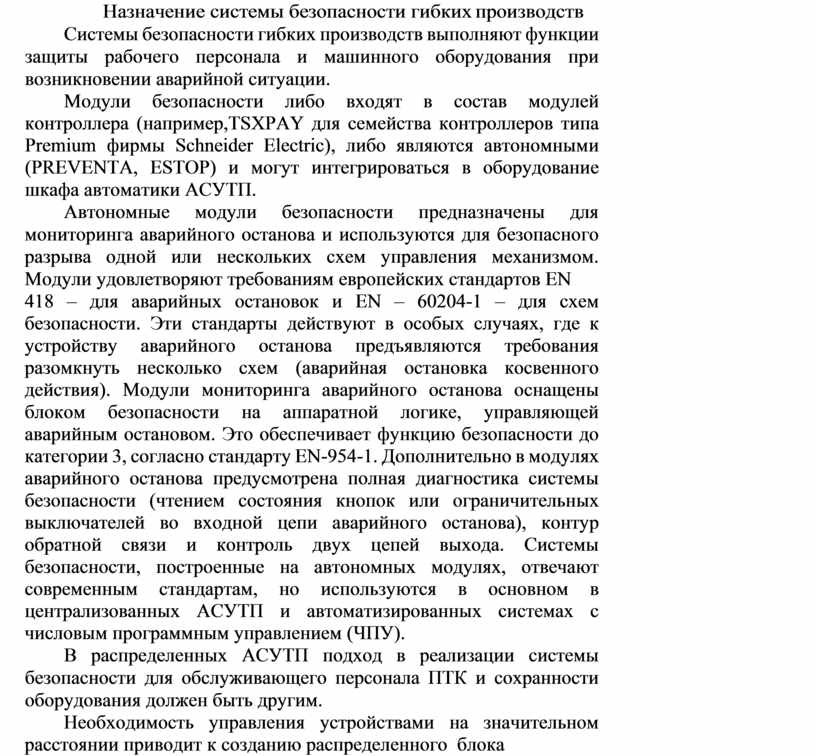

Назначение системы безопасности гибких производств

Системы безопасности гибких производств выполняют функции защиты рабочего персонала и машинного оборудования при возникновении аварийной ситуации.

Модули безопасности либо входят в состав модулей контроллера (например,TSXPAY для семейства контроллеров типа Premium фирмы Schneider Electric), либо являются автономными (PREVENTA, ESTOP) и могут интегрироваться в оборудование шкафа автоматики АСУТП.

Автономные модули безопасности предназначены для мониторинга аварийного останова и используются для безопасного разрыва одной или нескольких схем управления механизмом. Модули удовлетворяют требованиям европейских стандартов EN

418 – для аварийных остановок и EN – 60204-1 – для схем безопасности. Эти стандарты действуют в особых случаях, где к устройству аварийного останова предъявляются требования разомкнуть несколько схем (аварийная остановка косвенного действия). Модули мониторинга аварийного останова оснащены блоком безопасности на аппаратной логике, управляющей аварийным остановом. Это обеспечивает функцию безопасности до категории 3, согласно стандарту EN-954-1. Дополнительно в модулях аварийного останова предусмотрена полная диагностика системы безопасности (чтением состояния кнопок или ограничительных выключателей во входной цепи аварийного останова), контур обратной связи и контроль двух цепей выхода. Системы безопасности, построенные на автономных модулях, отвечают современным стандартам, но используются в основном в централизованных АСУТП и автоматизированных системах с числовым программным управлением (ЧПУ).

В распределенных АСУТП подход в реализации системы безопасности для обслуживающего персонала ПТК и сохранности оборудования должен быть другим.

Необходимость управления устройствами на значительном расстоянии приводит к созданию распределенного блока

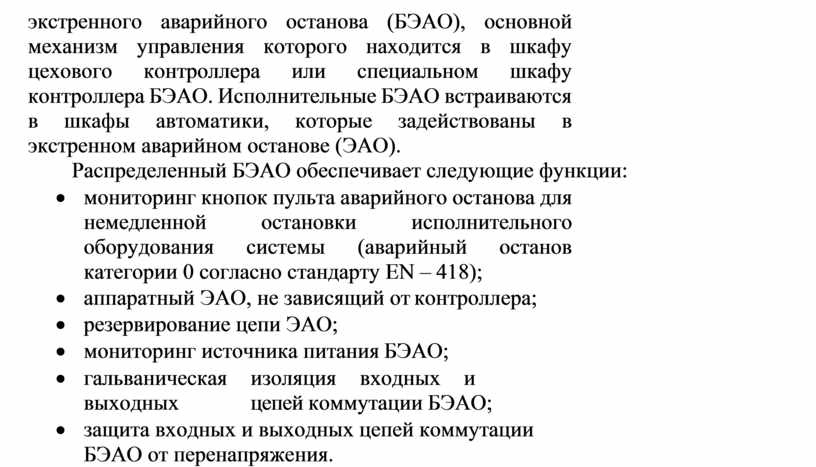

экстренного аварийного останова (БЭАО), основной механизм управления которого находится в шкафу цехового контроллера или специальном шкафу контроллера БЭАО. Исполнительные БЭАО встраиваются в шкафы автоматики, которые задействованы в экстренном аварийном останове (ЭАО).

Распределенный БЭАО обеспечивает следующие функции:

·       мониторинг кнопок пульта аварийного останова для немедленной остановки исполнительного оборудования системы (аварийный останов категории 0 согласно стандарту EN – 418);

·       аппаратный ЭАО, не зависящий от контроллера;

·       резервирование цепи ЭАО;

·       мониторинг источника питания БЭАО;

·       гальваническая    изоляция    входных    и     выходных    цепей коммутации БЭАО;

·       защита входных и выходных цепей коммутации БЭАО от перенапряжения.
