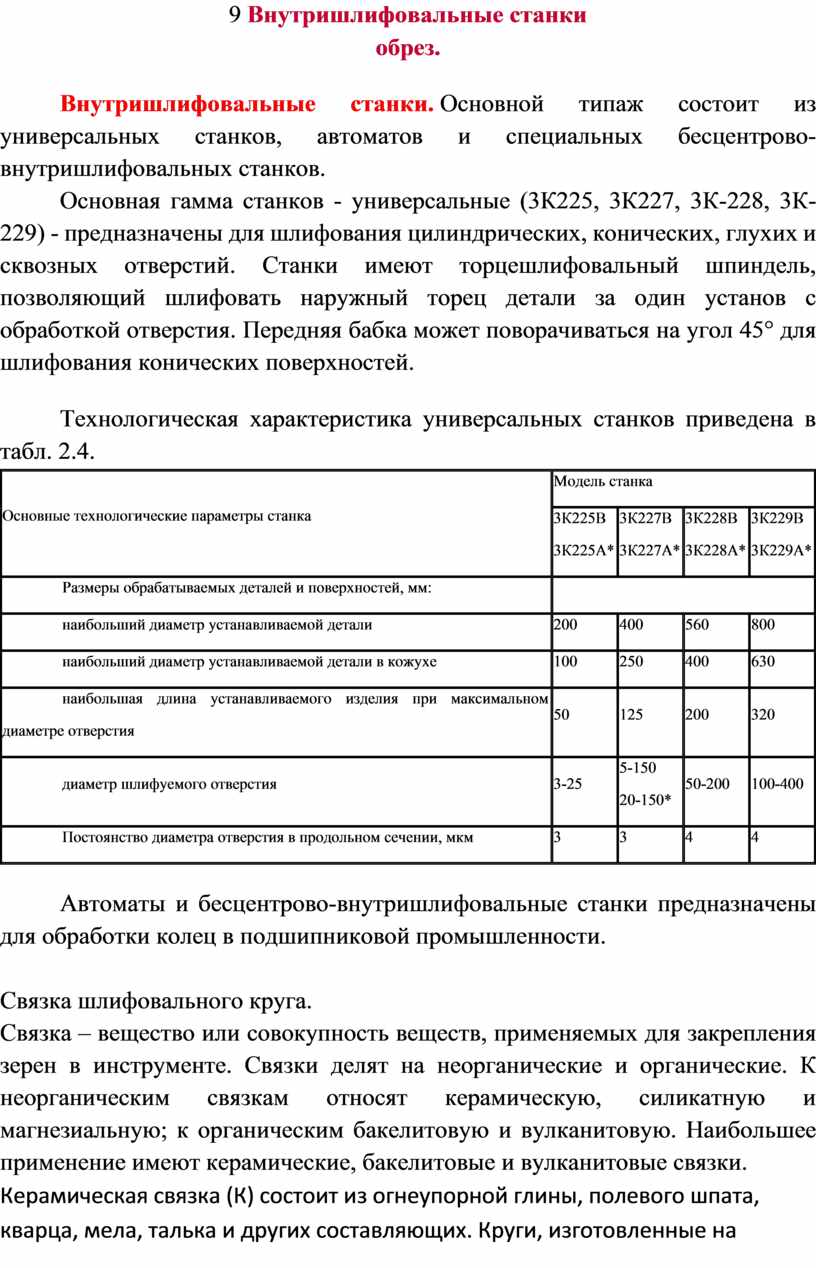

Внутришлифовальные станки. Основной типаж состоит из универсальных станков, автоматов и специальных бесцентрово-внутришлифовальных станков.

Основная гамма станков - универсальные (3К225, 3К227, 3К-228, 3К-229) - предназначены для шлифования цилиндрических, конических, глухих и сквозных отверстий. Станки имеют торцешлифовальный шпиндель, позволяющий шлифовать наружный торец детали за один установ с обработкой отверстия. Передняя бабка может поворачиваться на угол 45° для шлифования конических поверхностей.

Технологическая характеристика универсальных станков приведена в табл. 2.4.

Автоматы и бесцентрово-внутришлифовальные станки предназначены для обработки колец в подшипниковой промышленности.

Связка шлифовального круга.

Связка – вещество или совокупность веществ, применяемых для закрепления зерен в инструменте. Связки делят на неорганические и органические. К неорганическим связкам относят керамическую, силикатную и магнезиальную; к органическим бакелитовую и вулканитовую. Наибольшее применение имеют керамические, бакелитовые и вулканитовые связки.

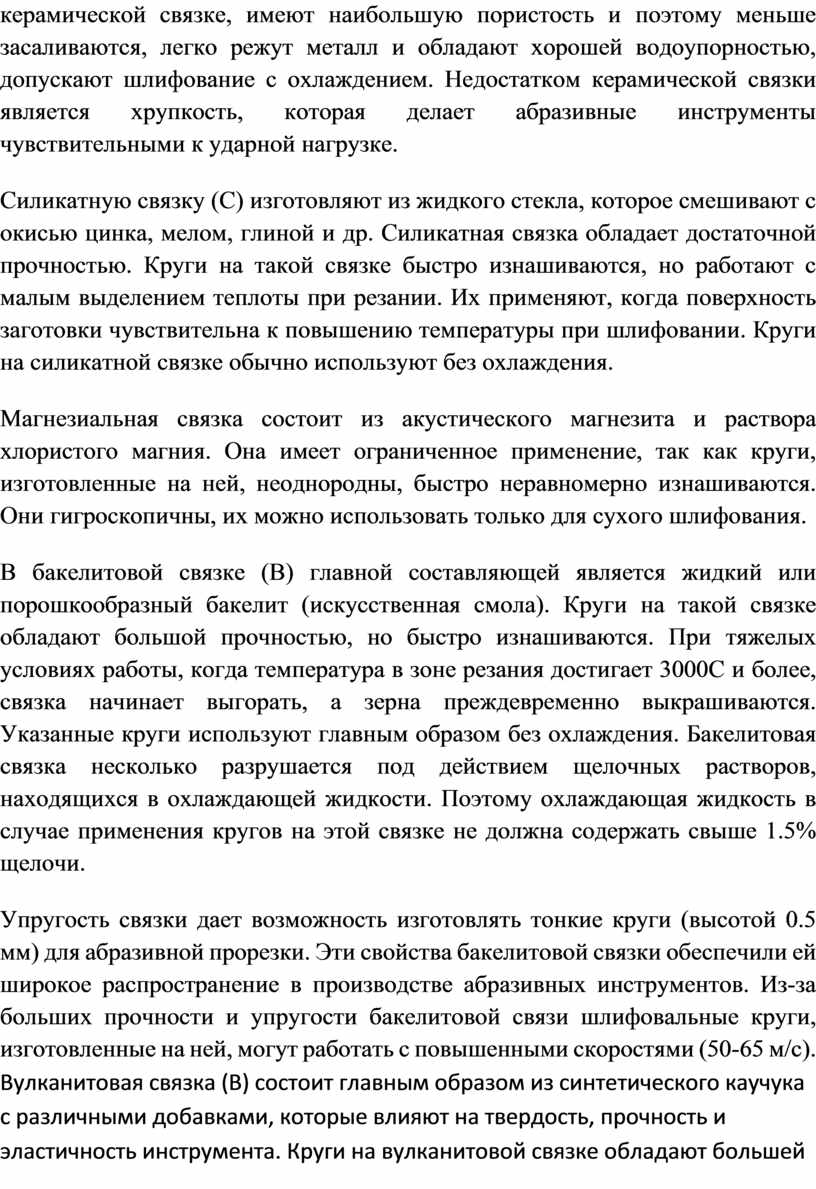

Керамическая связка (К) состоит из огнеупорной глины, полевого шпата, кварца, мела, талька и других составляющих. Круги, изготовленные на керамической связке, имеют наибольшую пористость и поэтому меньше засаливаются, легко режут металл и обладают хорошей водоупорностью, допускают шлифование с охлаждением. Недостатком керамической связки является хрупкость, которая делает абразивные инструменты чувствительными к ударной нагрузке.

Силикатную связку (С) изготовляют из жидкого стекла, которое смешивают с окисью цинка, мелом, глиной и др. Силикатная связка обладает достаточной прочностью. Круги на такой связке быстро изнашиваются, но работают с малым выделением теплоты при резании. Их применяют, когда поверхность заготовки чувствительна к повышению температуры при шлифовании. Круги на силикатной связке обычно используют без охлаждения.

Магнезиальная связка состоит из акустического магнезита и раствора хлористого магния. Она имеет ограниченное применение, так как круги, изготовленные на ней, неоднородны, быстро неравномерно изнашиваются. Они гигроскопичны, их можно использовать только для сухого шлифования.

В бакелитовой связке (В) главной составляющей является жидкий или порошкообразный бакелит (искусственная смола). Круги на такой связке обладают большой прочностью, но быстро изнашиваются. При тяжелых условиях работы, когда температура в зоне резания достигает 3000С и более, связка начинает выгорать, а зерна преждевременно выкрашиваются. Указанные круги используют главным образом без охлаждения. Бакелитовая связка несколько разрушается под действием щелочных растворов, находящихся в охлаждающей жидкости. Поэтому охлаждающая жидкость в случае применения кругов на этой связке не должна содержать свыше 1.5% щелочи.

Упругость связки дает возможность изготовлять тонкие круги (высотой 0.5 мм) для абразивной прорезки. Эти свойства бакелитовой связки обеспечили ей широкое распространение в производстве абразивных инструментов. Из-за больших прочности и упругости бакелитовой связи шлифовальные круги, изготовленные на ней, могут работать с повышенными скоростями (50-65 м/с).

Вулканитовая связка (В) состоит главным образом из синтетического каучука с различными добавками, которые влияют на твердость, прочность и эластичность инструмента. Круги на вулканитовой связке обладают большей упругостью, чем на бакелитовой, и поэтому применяются для абразивной прорезки.

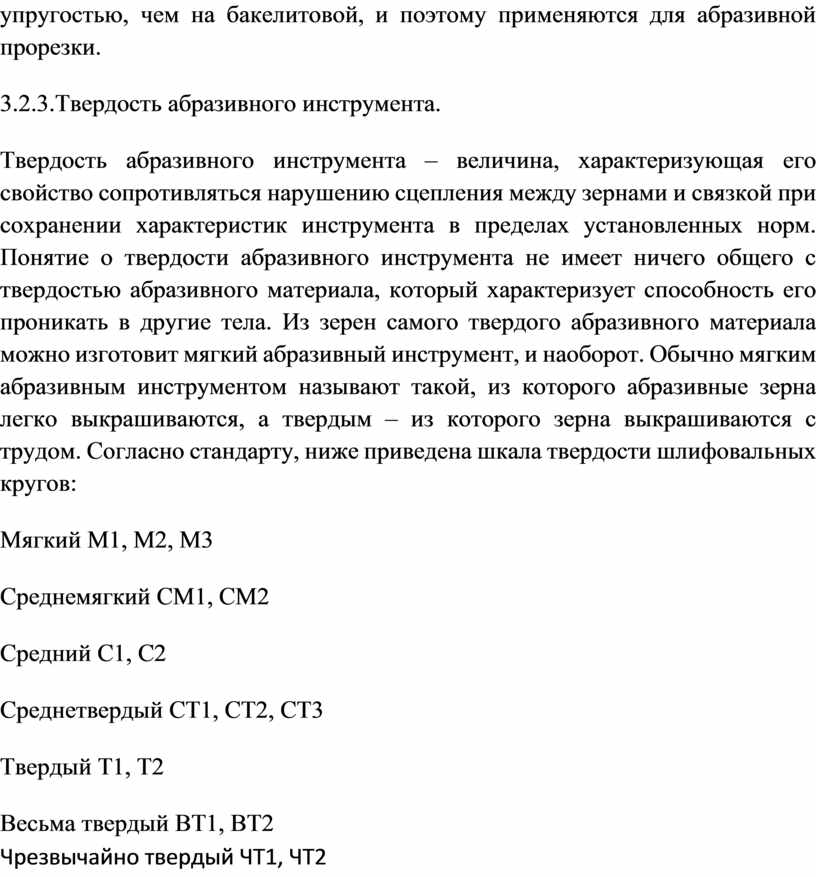

3.2.3.Твердость абразивного инструмента.

Твердость абразивного инструмента – величина, характеризующая его свойство сопротивляться нарушению сцепления между зернами и связкой при сохранении характеристик инструмента в пределах установленных норм. Понятие о твердости абразивного инструмента не имеет ничего общего с твердостью абразивного материала, который характеризует способность его проникать в другие тела. Из зерен самого твердого абразивного материала можно изготовит мягкий абразивный инструмент, и наоборот. Обычно мягким абразивным инструментом называют такой, из которого абразивные зерна легко выкрашиваются, а твердым – из которого зерна выкрашиваются с трудом. Согласно стандарту, ниже приведена шкала твердости шлифовальных кругов:

Мягкий М1, М2, М3

Среднемягкий СМ1, СМ2

Средний С1, С2

Среднетвердый СТ1, СТ2, СТ3

Твердый Т1, Т2

Весьма твердый ВТ1, ВТ2

Чрезвычайно твердый ЧТ1, ЧТ2
