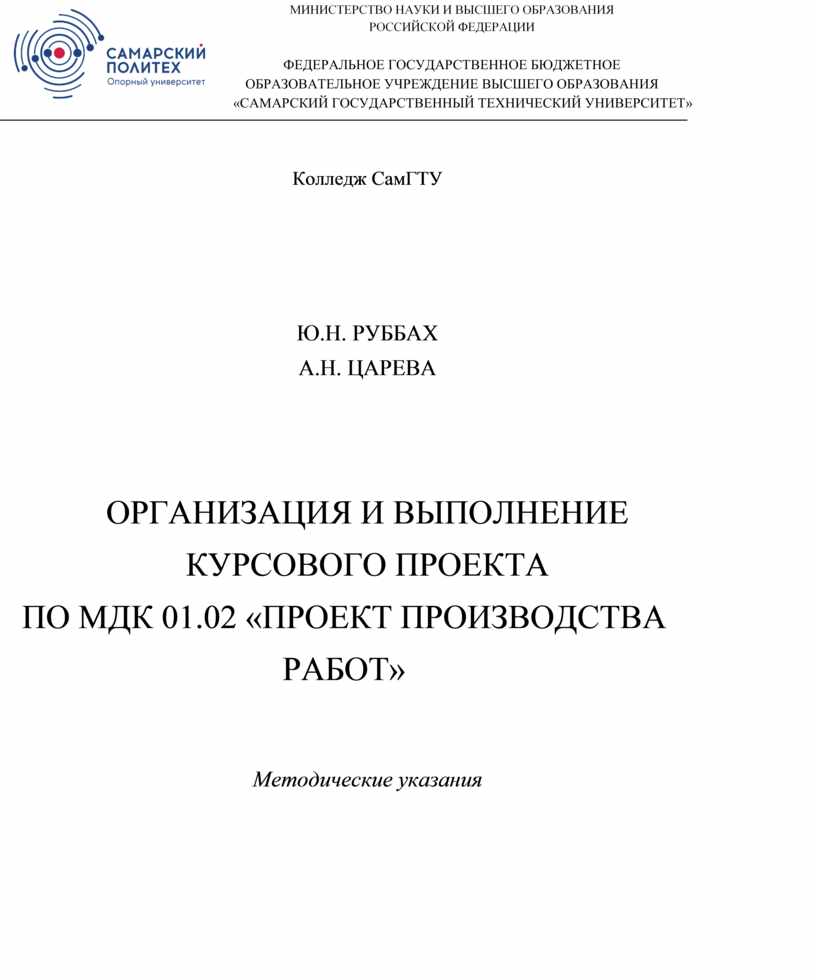

Колледж СамГТУ









Ю.Н. РУББАХ

А.Н. ЦАРЕВА







ОРГАНИЗАЦИЯ И ВЫПОЛНЕНИЕ

КУРСОВОГО ПРОЕКТА

ПО МДК 01.02 «ПРОЕКТ ПРОИЗВОДСТВА РАБОТ»





Методические указания

















Самара

Самарский государственный технический университет

                                                                                                     2024

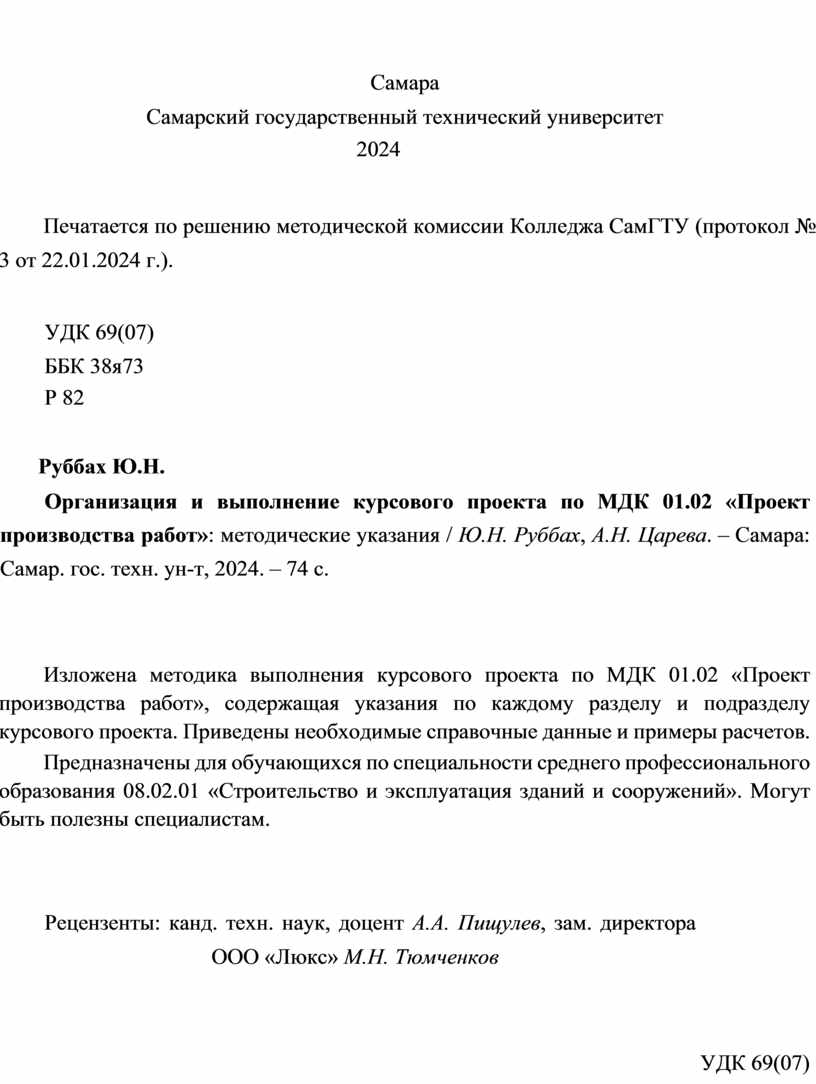

Печатается по решению методической комиссии Колледжа СамГТУ (протокол № 3 от 22.01.2024 г.).



УДК 69(07)

ББК 38я73

Р 82



Руббах Ю.Н.

Организация и выполнение курсового проекта по МДК 01.02 «Проект производства работ»: методические указания / Ю.Н. Руббах, А.Н. Царева. – Самара: Самар. гос. техн. ун-т, 2024. – 74 с.





Изложена методика выполнения курсового проекта по МДК 01.02 «Проект производства работ», содержащая указания по каждому разделу и подразделу курсового проекта. Приведены необходимые справочные данные и примеры расчетов.

Предназначены для обучающихся по специальности среднего профессионального образования 08.02.01 «Строительство и эксплуатация зданий и сооружений». Могут быть полезны специалистам.





Рецензенты: канд. техн. наук, доцент А.А. Пищулев, зам. директора ООО «Люкс» М.Н. Тюмченков





УДК 69(07)

ББК 38я73

Р 82











© Ю.Н. Руббах, А.Н. Царева, 2024

© Самарский государственный технический университет, 2024

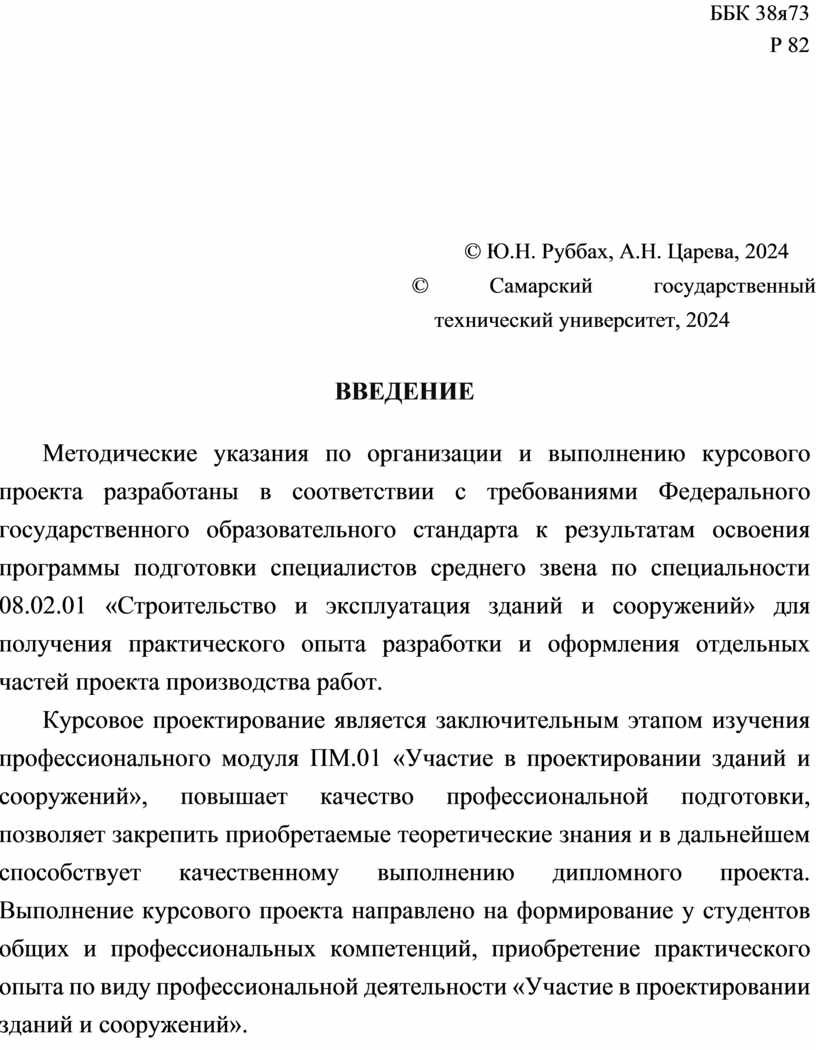

ВВЕДЕНИЕ

Методические указания по организации и выполнению курсового проекта разработаны в соответствии с требованиями Федерального государственного образовательного стандарта к результатам освоения программы подготовки специалистов среднего звена по специальности 08.02.01 «Строительство и эксплуатация зданий и сооружений» для получения практического опыта разработки и оформления отдельных частей проекта производства работ.

Курсовое проектирование является заключительным этапом изучения профессионального модуля ПМ.01 «Участие в проектировании зданий и сооружений», повышает качество профессиональной подготовки, позволяет закрепить приобретаемые теоретические знания и в дальнейшем способствует качественному выполнению дипломного проекта. Выполнение курсового проекта направлено на формирование у студентов общих и профессиональных компетенций, приобретение практического опыта по виду профессиональной деятельности «Участие в проектировании зданий и сооружений».

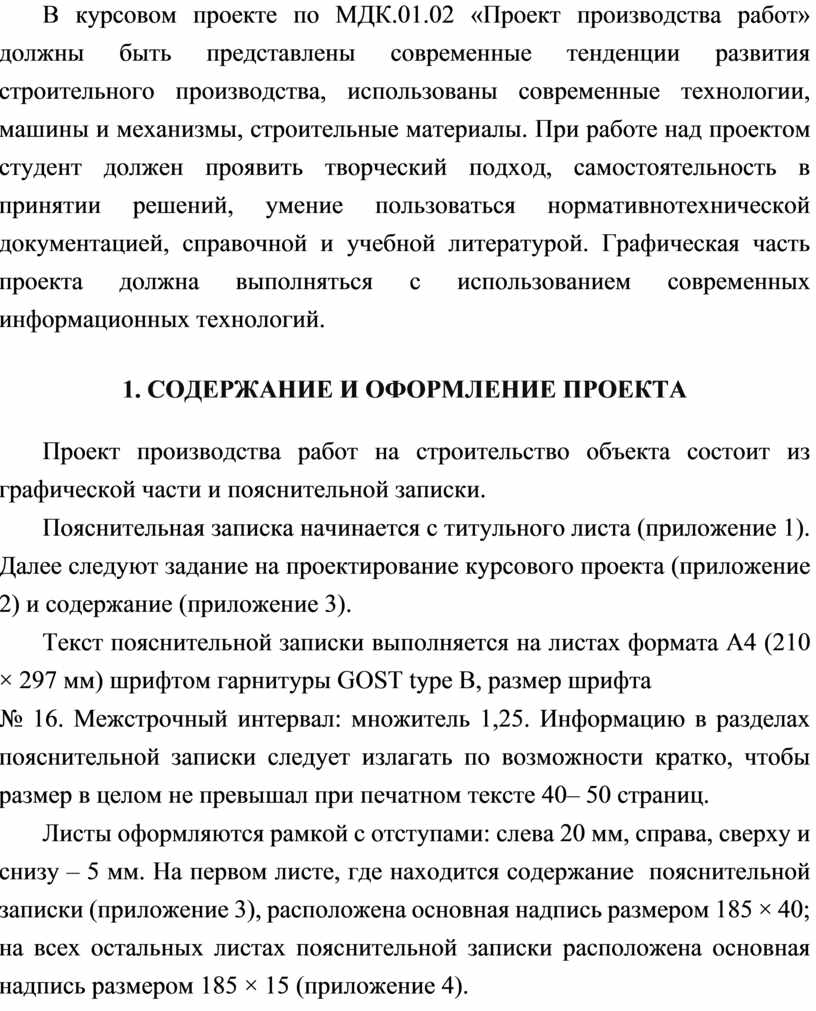

В курсовом проекте по МДК.01.02 «Проект производства работ» должны быть представлены современные тенденции развития строительного производства, использованы современные технологии,  машины и механизмы, строительные материалы. При работе над проектом студент должен проявить творческий подход, самостоятельность в принятии решений, умение пользоваться нормативнотехнической документацией, справочной и учебной литературой. Графическая часть проекта должна выполняться с использованием современных информационных технологий.



1. СОДЕРЖАНИЕ И ОФОРМЛЕНИЕ ПРОЕКТА

Проект производства работ на строительство объекта состоит из графической части и пояснительной записки.

Пояснительная записка начинается с титульного листа (приложение 1). Далее следуют задание на проектирование курсового проекта (приложение 2) и содержание (приложение 3).

Текст пояснительной записки выполняется на листах формата А4 (210 × 297 мм) шрифтом гарнитуры GOST type B, размер шрифта

№ 16. Межстрочный интервал: множитель 1,25. Информацию в разделах пояснительной записки следует излагать по возможности кратко, чтобы размер в целом не превышал при печатном тексте 40– 50 страниц.

Листы оформляются рамкой с отступами: слева 20 мм, справа, сверху и снизу – 5 мм. На первом листе, где находится содержание  пояснительной записки (приложение 3), расположена основная надпись размером 185 × 40; на всех остальных листах пояснительной записки расположена основная надпись размером 185 × 15 (приложение 4).

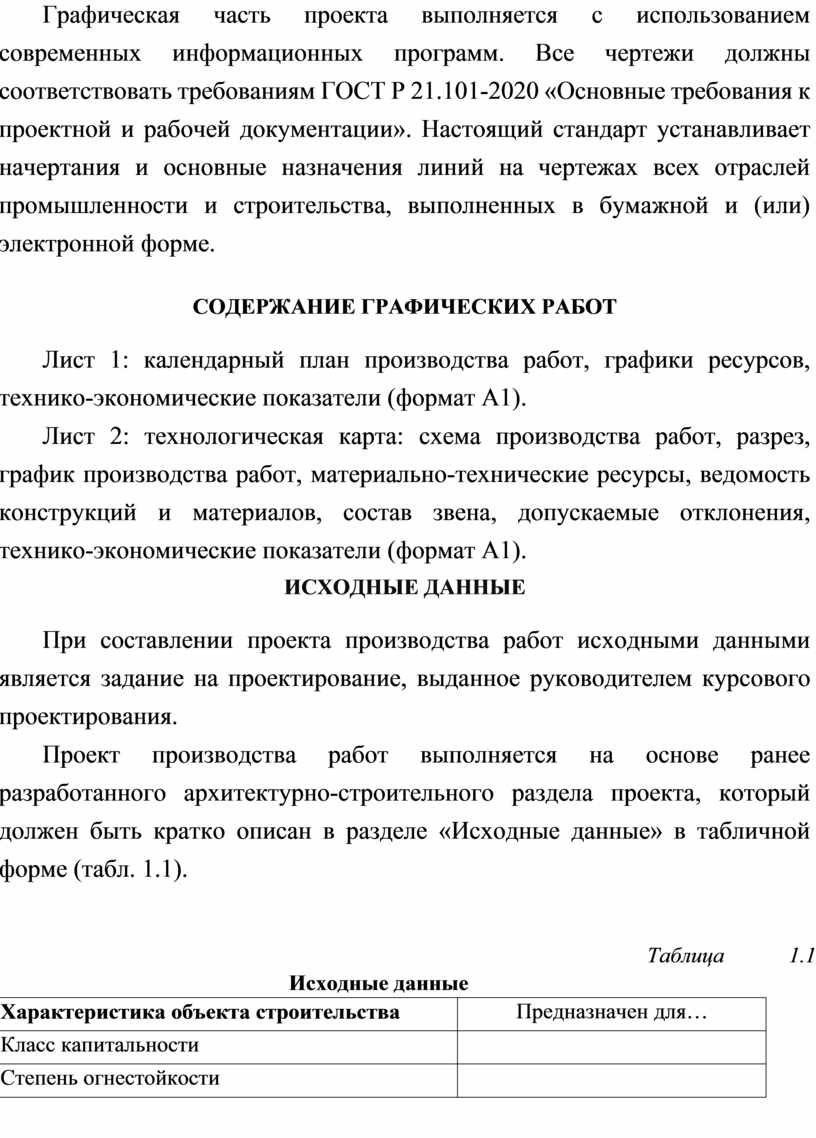

Графическая часть проекта выполняется с использованием  современных информационных программ. Все чертежи должны соответствовать требованиям ГОСТ Р 21.101-2020 «Основные требования к проектной и рабочей документации». Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполненных в бумажной и (или) электронной форме.

СОДЕРЖАНИЕ ГРАФИЧЕСКИХ РАБОТ

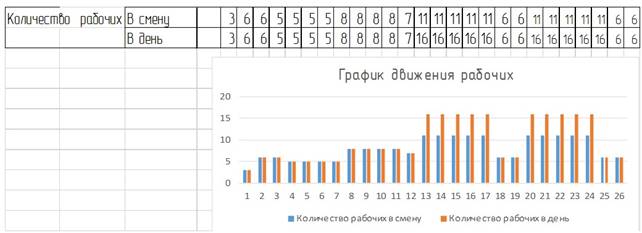

Лист 1: календарный план производства работ, графики ресурсов, технико-экономические показатели (формат А1).

Лист 2: технологическая карта: схема производства работ, разрез, график производства работ, материально-технические ресурсы, ведомость конструкций и материалов, состав звена, допускаемые отклонения, технико-экономические показатели (формат А1).

ИСХОДНЫЕ ДАННЫЕ

При составлении проекта производства работ исходными данными является задание на проектирование, выданное руководителем курсового проектирования.

Проект производства работ выполняется на основе ранее разработанного архитектурно-строительного раздела проекта, который должен быть кратко описан в разделе «Исходные данные» в табличной форме (табл. 1.1).

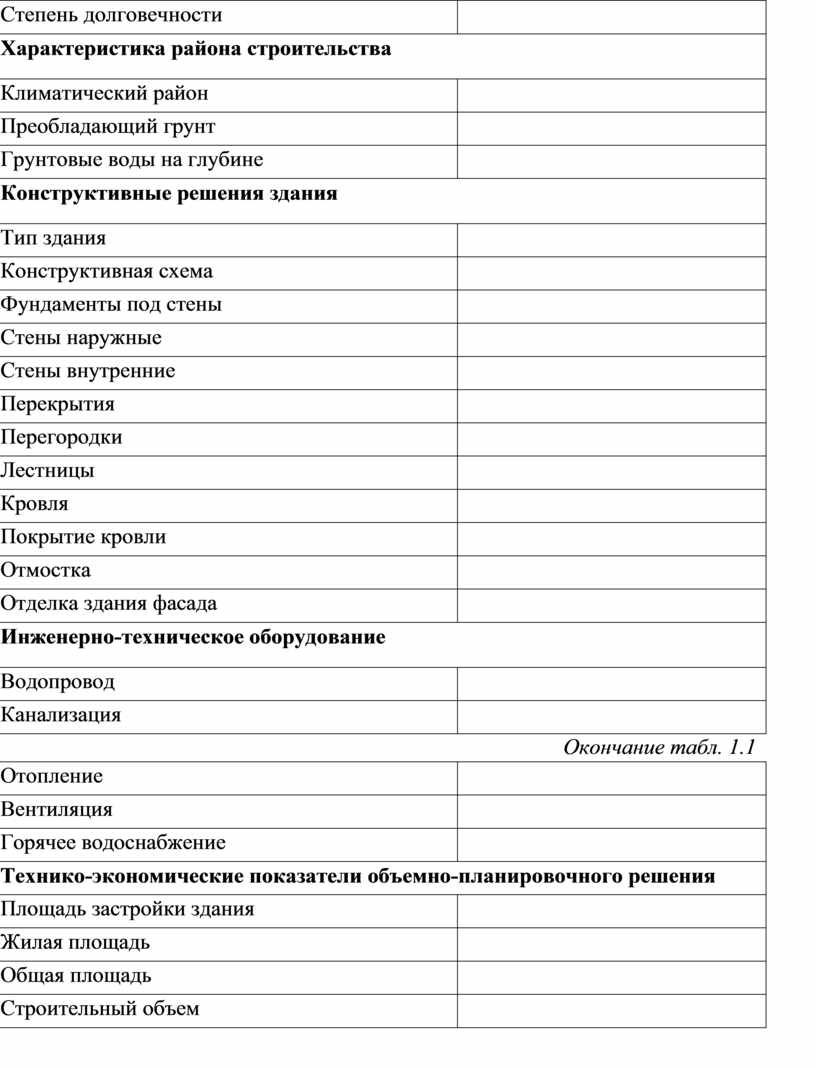

Таблица 1.1  Исходные данные

Характеристика объекта строительства

Предназначен для…

Класс капитальности



Степень огнестойкости



Степень долговечности



Характеристика района строительства



Климатический район



Преобладающий грунт



Грунтовые воды на глубине



Конструктивные решения здания



Тип здания



Конструктивная схема



Фундаменты под стены



Стены наружные



Стены внутренние



Перекрытия



Перегородки



Лестницы



Кровля



Покрытие кровли



Отмостка



Отделка здания фасада



Инженерно-техническое оборудование



Водопровод



Канализация



Окончание табл. 1.1

Отопление



Вентиляция



Горячее водоснабжение



Технико-экономические показатели объемно-планировочного решения

Площадь застройки здания



Жилая площадь



Общая площадь



Строительный объем

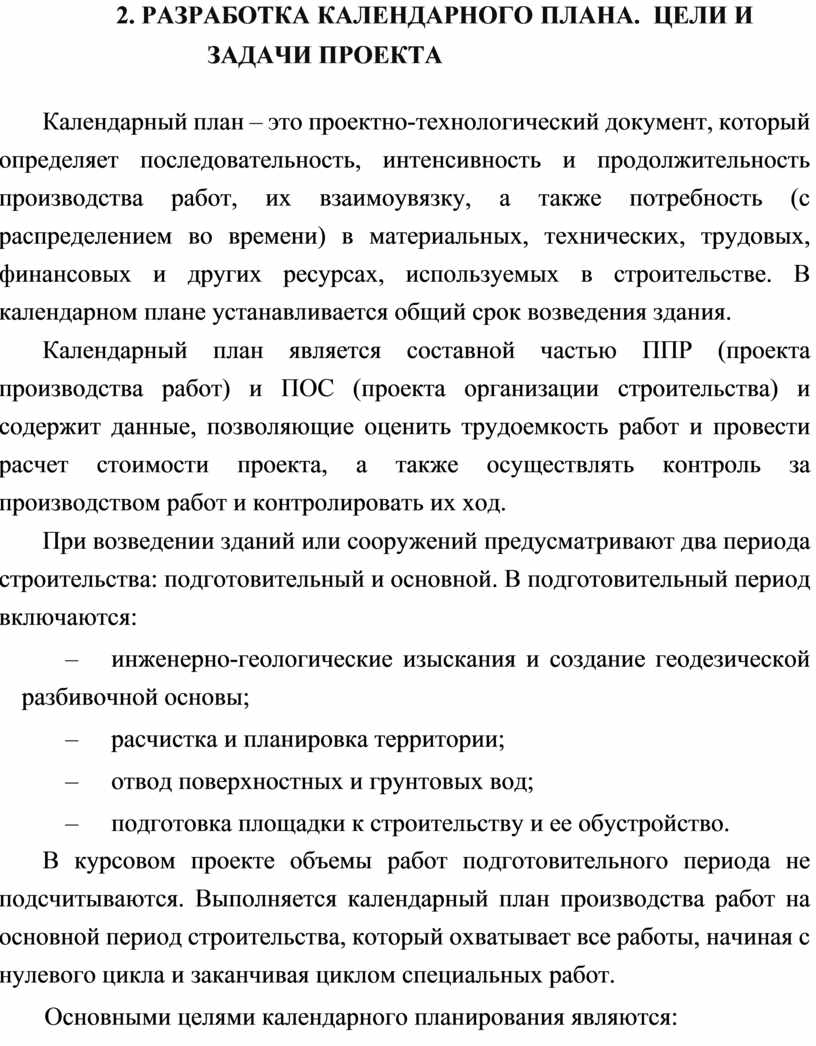

2. РАЗРАБОТКА КАЛЕНДАРНОГО ПЛАНА.  ЦЕЛИ И ЗАДАЧИ ПРОЕКТА

Календарный план – это проектно-технологический документ, который определяет последовательность, интенсивность и продолжительность производства работ, их взаимоувязку, а также потребность (с распределением во времени) в материальных, технических, трудовых, финансовых и других ресурсах, используемых в строительстве. В календарном плане устанавливается общий срок возведения здания.

Календарный план является составной частью ППР (проекта производства работ) и ПОС (проекта организации строительства) и содержит данные, позволяющие оценить трудоемкость работ и провести расчет стоимости проекта, а также осуществлять контроль за производством работ и контролировать их ход.

При возведении зданий или сооружений предусматривают два периода строительства: подготовительный и основной. В подготовительный период включаются:

              инженерно-геологические изыскания и создание геодезической разбивочной основы;

              расчистка и планировка территории;

              отвод поверхностных и грунтовых вод;

              подготовка площадки к строительству и ее обустройство.

В курсовом проекте объемы работ подготовительного периода не подсчитываются. Выполняется календарный план производства работ на основной период строительства, который охватывает все работы, начиная с нулевого цикла и заканчивая циклом специальных работ.

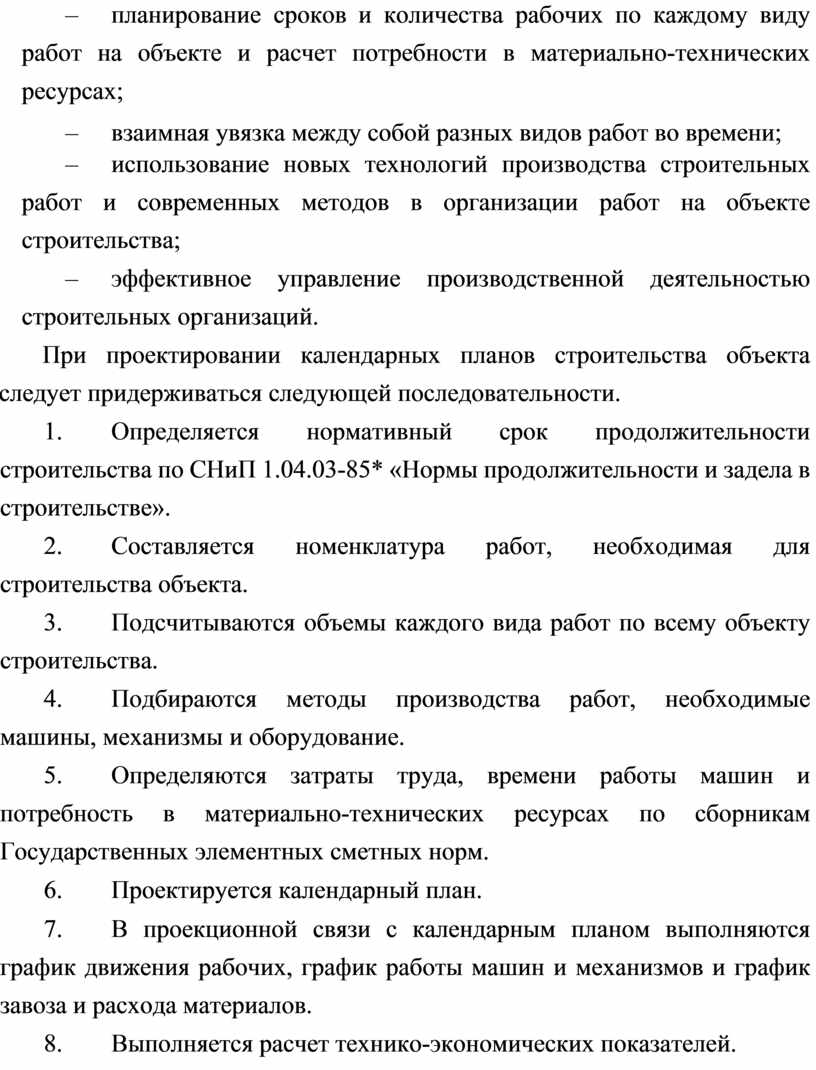

Основными целями календарного планирования являются:

              планирование сроков и количества рабочих по каждому виду работ на объекте и расчет потребности в материально-технических ресурсах;

              взаимная увязка между собой разных видов работ во времени;

              использование новых технологий производства строительных работ и современных методов в организации работ на объекте строительства;

              эффективное управление производственной деятельностью строительных организаций.

При проектировании календарных планов строительства объекта следует придерживаться следующей последовательности.

1.                     Определяется нормативный срок продолжительности строительства по СНиП 1.04.03-85* «Нормы продолжительности и задела в строительстве».

2.                     Составляется номенклатура работ, необходимая для строительства объекта.

3.                     Подсчитываются объемы каждого вида работ по всему объекту строительства.

4.                     Подбираются методы производства работ, необходимые машины, механизмы и оборудование.

5.                     Определяются затраты труда, времени работы машин и потребность в материально-технических ресурсах по сборникам Государственных элементных сметных норм.

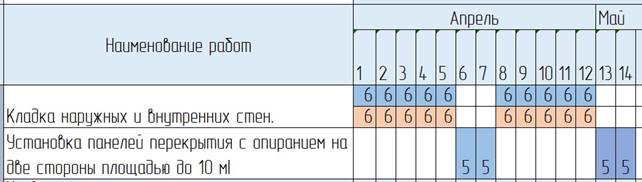

6.                     Проектируется календарный план.

7.                     В проекционной связи с календарным планом выполняются график движения рабочих, график работы машин и механизмов и график завоза и расхода материалов.

8.                     Выполняется расчет технико-экономических показателей.

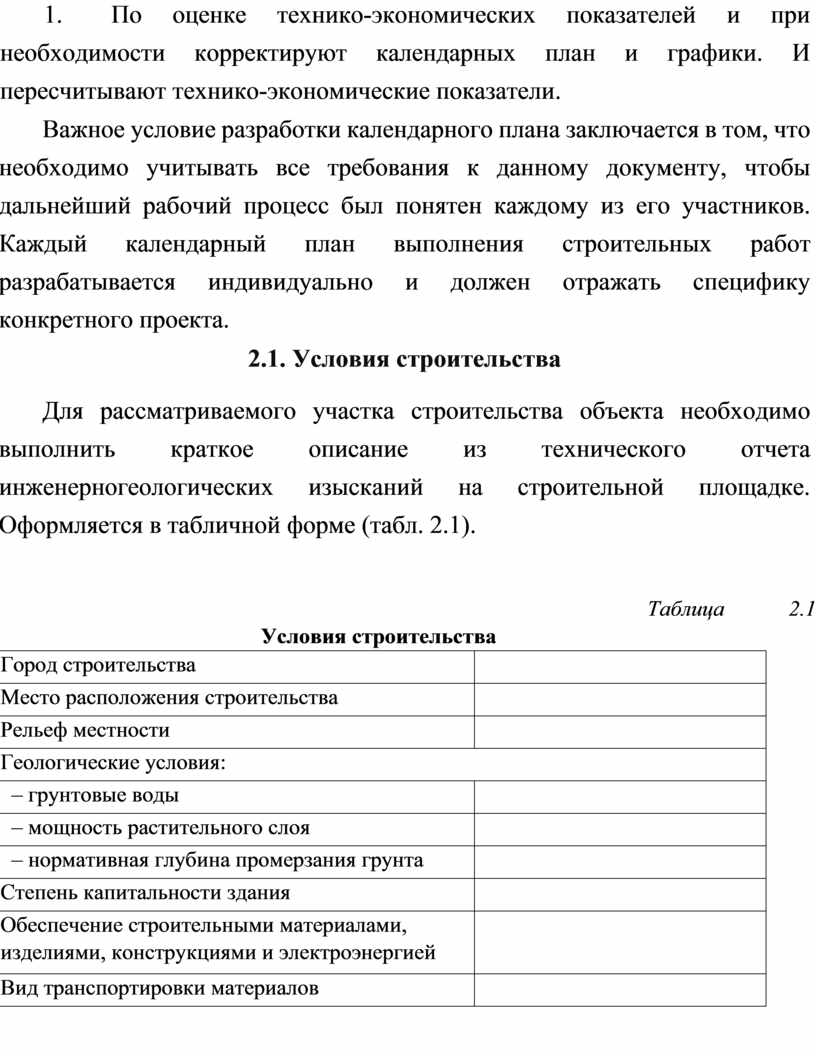

9.                     По оценке технико-экономических показателей и при необходимости корректируют календарных план и графики. И пересчитывают технико-экономические показатели.

Важное условие разработки календарного плана заключается в том, что необходимо учитывать все требования к данному документу, чтобы дальнейший рабочий процесс был понятен каждому из его участников. Каждый календарный план выполнения строительных работ разрабатывается индивидуально и должен отражать специфику конкретного проекта.

2.1. Условия строительства

Для рассматриваемого участка строительства объекта необходимо выполнить краткое описание из технического отчета инженерногеологических изысканий на строительной площадке. Оформляется в табличной форме (табл. 2.1).



Таблица 2.1 Условия строительства

Город строительства



Место расположения строительства



Рельеф местности



Геологические условия:

– грунтовые воды



– мощность растительного слоя



– нормативная глубина промерзания грунта



Степень капитальности здания



Обеспечение строительными материалами,  изделиями, конструкциями и электроэнергией



Вид транспортировки материалов

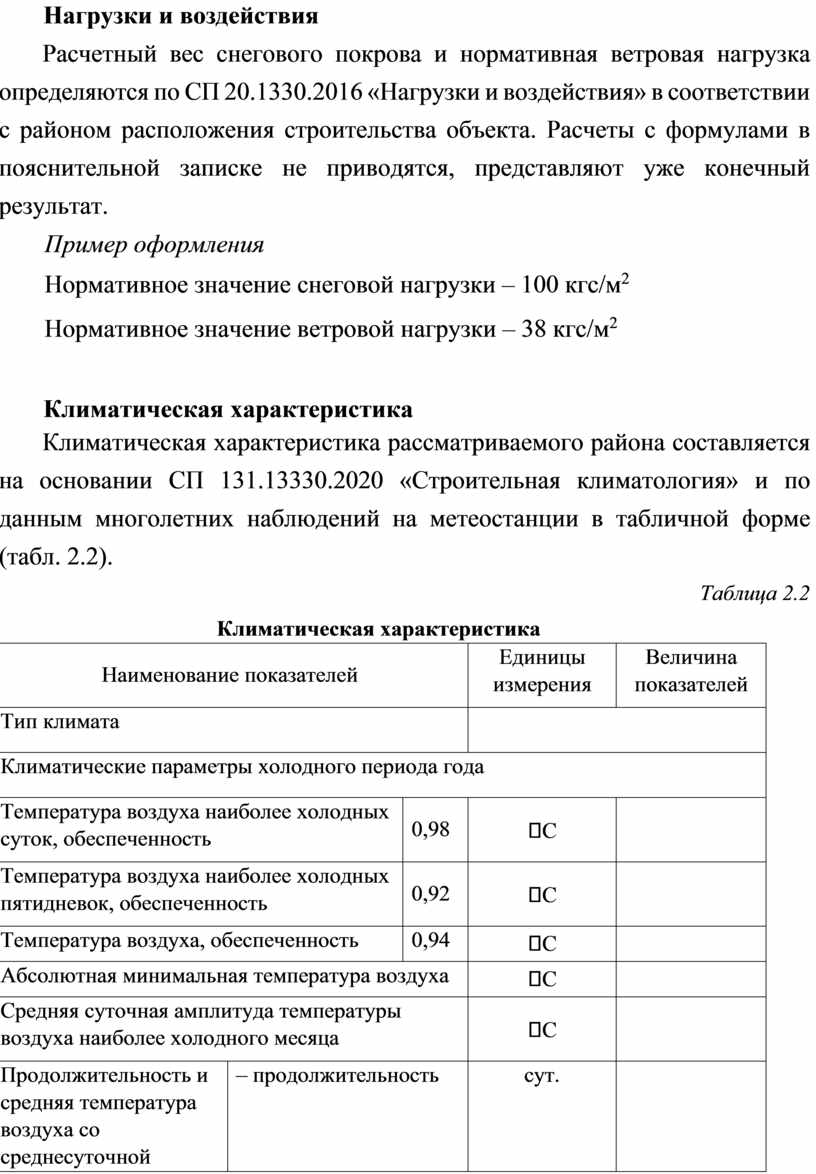

Нагрузки и воздействия

Расчетный вес снегового покрова и нормативная ветровая нагрузка определяются по СП 20.1330.2016 «Нагрузки и воздействия» в соответствии с районом расположения строительства объекта. Расчеты с формулами в пояснительной записке не приводятся, представляют уже конечный результат.

Пример оформления

Нормативное значение снеговой нагрузки – 100 кгс/м2

Нормативное значение ветровой нагрузки – 38 кгс/м2



Климатическая характеристика

Климатическая характеристика рассматриваемого района составляется на основании СП 131.13330.2020 «Строительная климатология» и по данным многолетних наблюдений на метеостанции в табличной форме (табл. 2.2).

Таблица 2.2

Климатическая характеристика

Наименование показателей

Единицы  измерения

Величина  показателей

Тип климата





Климатические параметры холодного периода года



Температура воздуха наиболее холодных суток, обеспеченность

0,98

С



Температура воздуха наиболее холодных пятидневок, обеспеченность

0,92

С



Температура воздуха, обеспеченность

0,94

С



Абсолютная минимальная температура воздуха

С



Средняя суточная амплитуда температуры  воздуха наиболее холодного месяца

С

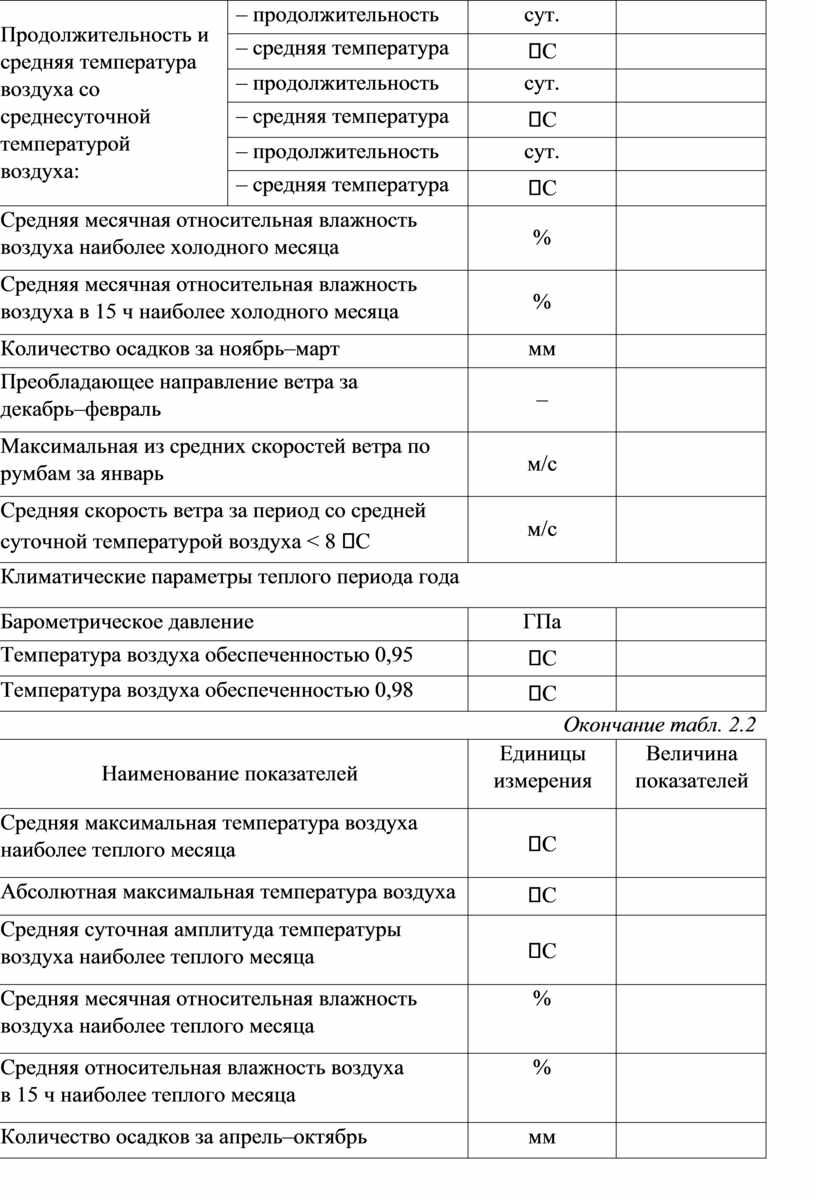

Продолжительность и средняя температура воздуха со среднесуточной температурой воздуха:

– продолжительность

сут.



– средняя температура

С



– продолжительность

сут.



– средняя температура

С



– продолжительность

сут.



– средняя температура

С



Средняя месячная относительная влажность воздуха наиболее холодного месяца

%



Средняя месячная относительная влажность воздуха в 15 ч наиболее холодного месяца

%



Количество осадков за ноябрь–март

мм



Преобладающее направление ветра за декабрь–февраль



Максимальная из средних скоростей ветра по румбам за январь

м/с



Средняя скорость ветра за период со средней суточной температурой воздуха < 8 С

м/с



Климатические параметры теплого периода года



Барометрическое давление

ГПа



Температура воздуха обеспеченностью 0,95

С



Температура воздуха обеспеченностью 0,98

С



Окончание табл. 2.2

Наименование показателей

Единицы  измерения

Величина  показателей

Средняя максимальная температура воздуха наиболее теплого месяца

С



Абсолютная максимальная температура воздуха

С



Средняя суточная амплитуда температуры  воздуха наиболее теплого месяца

С



Средняя месячная относительная влажность воздуха наиболее теплого месяца

%



Средняя относительная влажность воздуха в 15 ч наиболее теплого месяца

%



Количество осадков за апрель–октябрь

мм



Суточный максимум осадков

мм



Преобладающее направление ветра  за июнь–август



Минимальная из средних скоростей ветра по румбам за июль

м/с

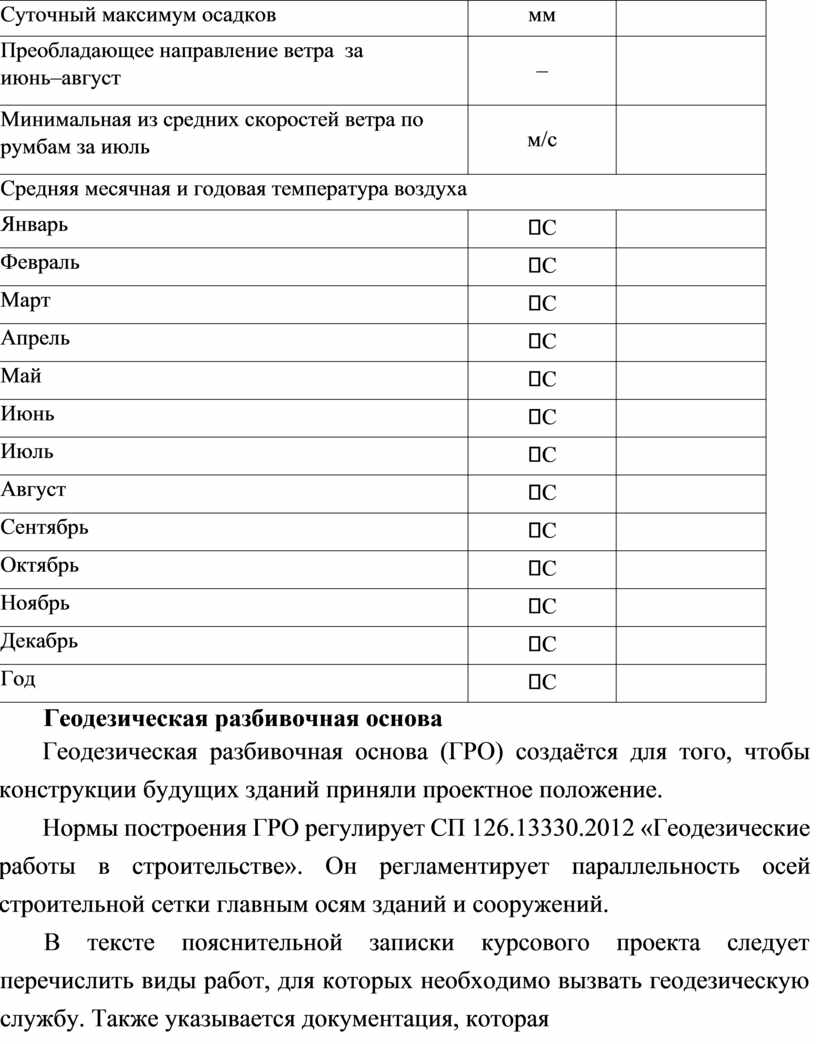

Средняя месячная и годовая температура воздуха

Январь

С



Февраль

С



Март

С



Апрель

С



Май

С



Июнь

С



Июль

С



Август

С



Сентябрь

С



Октябрь

С



Ноябрь

С



Декабрь

С



Год

С



Геодезическая разбивочная основа

Геодезическая разбивочная основа (ГРО) создаётся для того, чтобы конструкции будущих зданий приняли проектное положение.

Нормы построения ГРО регулирует СП 126.13330.2012 «Геодезические работы в строительстве». Он регламентирует параллельность осей строительной сетки главным осям зданий и сооружений.

В тексте пояснительной записки курсового проекта следует перечислить виды работ, для которых необходимо вызвать геодезическую службу. Также указывается документация, которая должна быть оформлена в результате выполненной работы геодезистов.

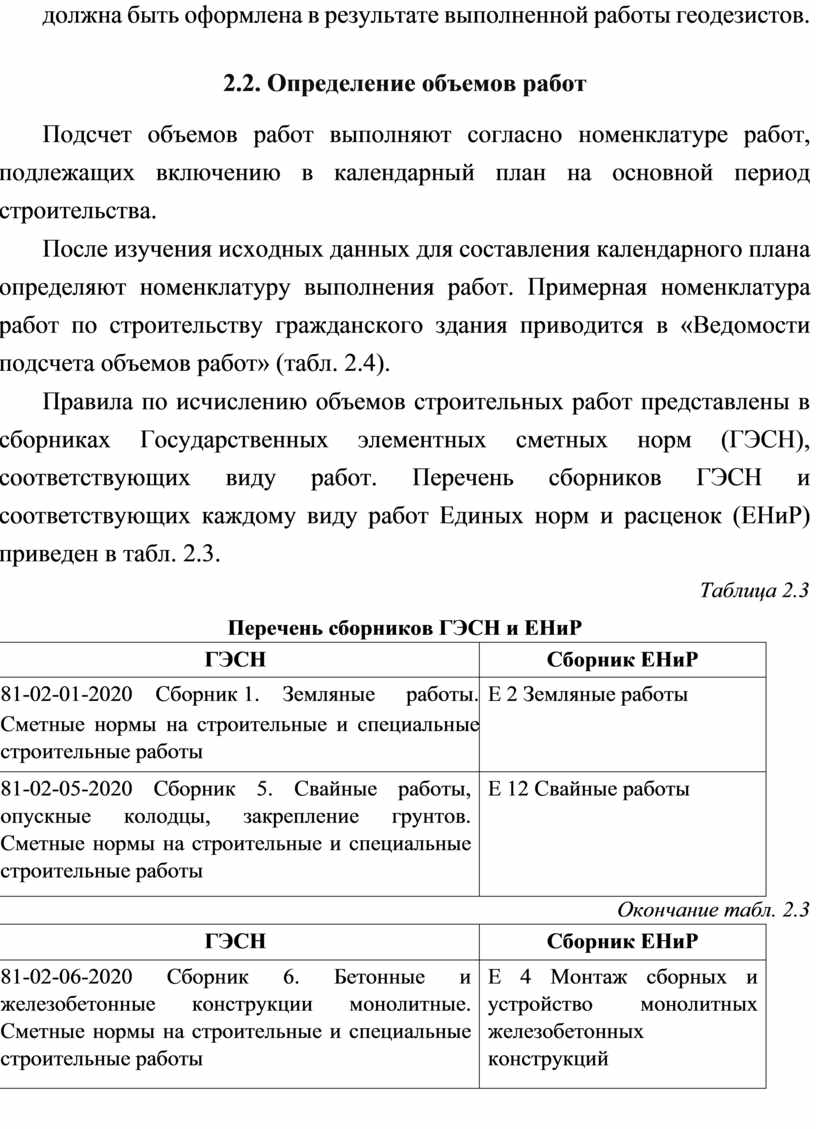

2.2. Определение объемов работ

Подсчет объемов работ выполняют согласно номенклатуре работ, подлежащих включению в календарный план на основной период строительства.

После изучения исходных данных для составления календарного плана определяют номенклатуру выполнения работ. Примерная номенклатура работ по строительству гражданского здания приводится в «Ведомости подсчета объемов работ» (табл. 2.4).

Правила по исчислению объемов строительных работ представлены в сборниках Государственных элементных сметных норм (ГЭСН), соответствующих виду работ. Перечень сборников ГЭСН и соответствующих каждому виду работ Единых норм и расценок (ЕНиР) приведен в табл. 2.3.

Таблица 2.3

Перечень сборников ГЭСН и ЕНиР

ГЭСН

Сборник ЕНиР

81-02-01-2020    Сборник 1.    Земляные     работы.

Сметные нормы на строительные и специальные строительные работы

Е 2 Земляные работы

81-02-05-2020 Сборник 5. Свайные работы,  опускные колодцы, закрепление грунтов. Сметные нормы на строительные и специальные строительные работы

Е 12 Свайные работы

Окончание табл. 2.3

ГЭСН

Сборник ЕНиР

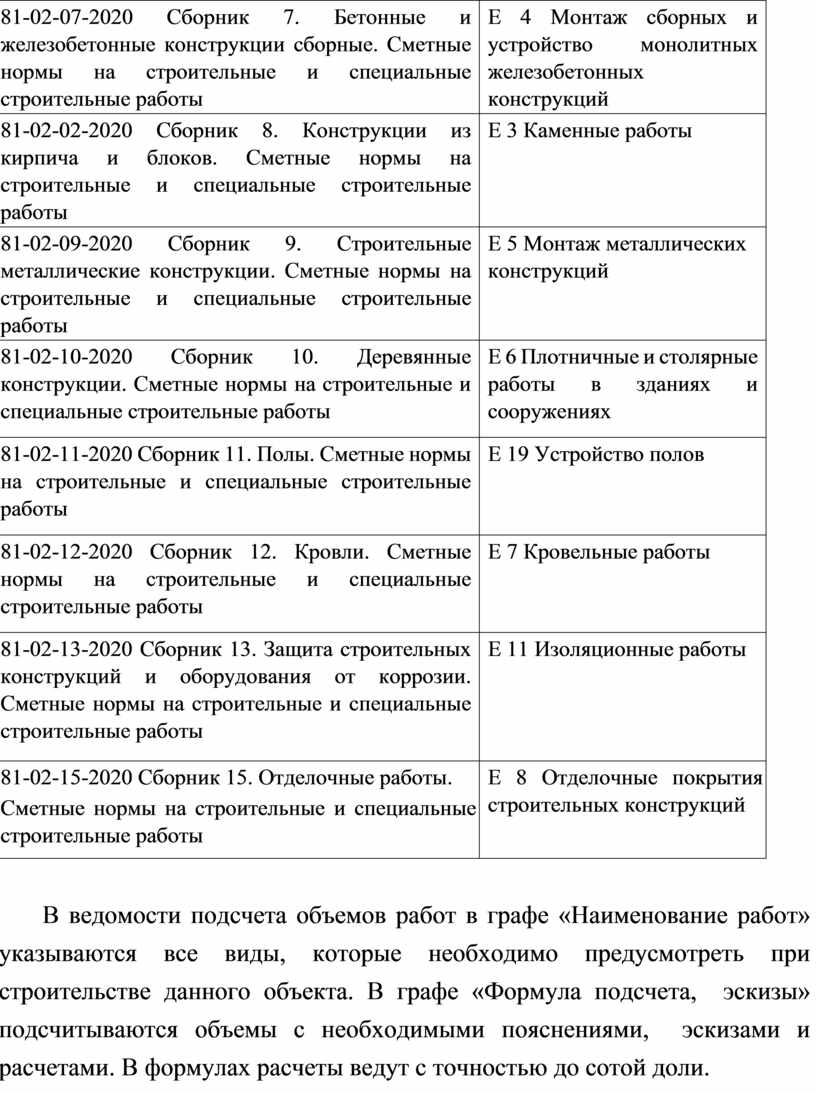

81-02-06-2020 Сборник 6. Бетонные и железобетонные конструкции монолитные. Сметные нормы на строительные и специальные строительные работы

Е 4 Монтаж сборных и устройство монолитных железобетонных конструкций

81-02-07-2020 Сборник 7. Бетонные и железобетонные конструкции сборные. Сметные нормы на строительные и специальные строительные работы

Е 4 Монтаж сборных и устройство монолитных железобетонных конструкций

81-02-02-2020 Сборник 8. Конструкции из кирпича и блоков. Сметные нормы на строительные и специальные строительные работы

Е 3 Каменные работы

81-02-09-2020 Сборник 9. Строительные металлические конструкции. Сметные нормы на строительные и специальные строительные работы

Е 5 Монтаж металлических конструкций

81-02-10-2020 Сборник 10. Деревянные конструкции. Сметные нормы на строительные и специальные строительные работы

Е 6 Плотничные и столярные работы в зданиях и сооружениях

81-02-11-2020 Сборник 11. Полы. Сметные нормы на строительные и специальные строительные работы

Е 19 Устройство полов

81-02-12-2020 Сборник 12. Кровли. Сметные нормы на строительные и специальные строительные работы

Е 7 Кровельные работы

81-02-13-2020 Сборник 13. Защита строительных конструкций и оборудования от коррозии. Сметные нормы на строительные и специальные строительные работы

Е 11 Изоляционные работы

81-02-15-2020 Сборник 15. Отделочные работы.

Сметные нормы на строительные и специальные строительные работы

Е 8 Отделочные покрытия строительных конструкций



В ведомости подсчета объемов работ в графе «Наименование работ» указываются все виды, которые необходимо предусмотреть при строительстве данного объекта. В графе «Формула подсчета,  эскизы» подсчитываются объемы с необходимыми пояснениями,  эскизами и расчетами. В формулах расчеты ведут с точностью до сотой доли.

Единицы измерения по каждому виду работ принимаются по соответствующим таблицам сборников ГЭСН. В графе «Кол.» выписывается конечный результат после выполненных вычислений.

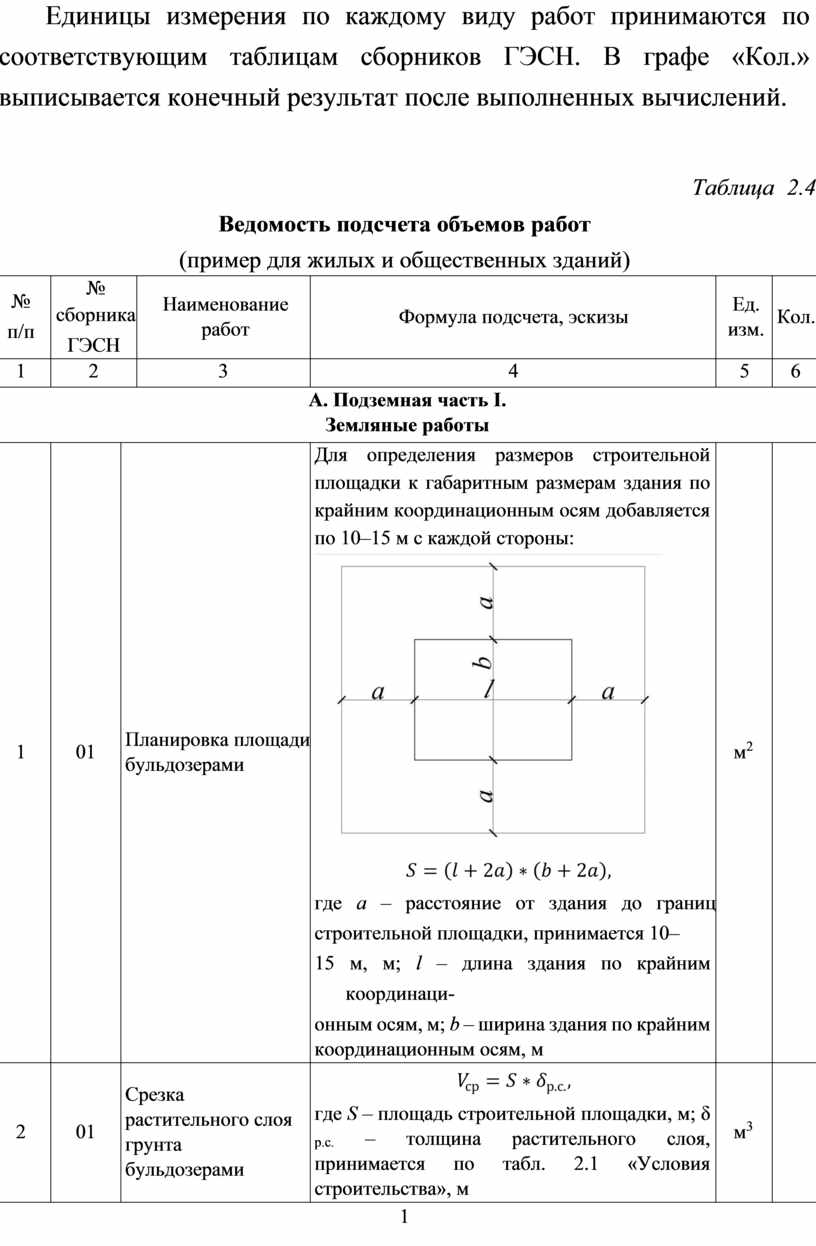

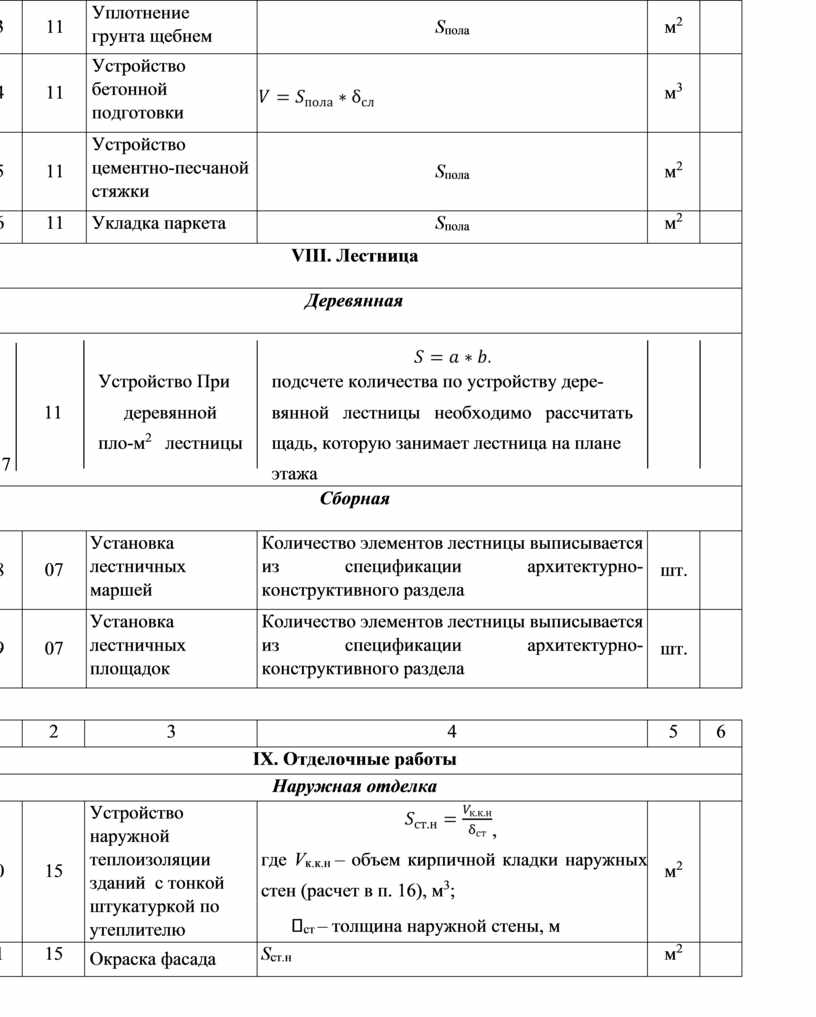

Таблица 2.4 Ведомость подсчета объемов работ

(пример для жилых и общественных зданий)

п/п

№ сборника

ГЭСН

Наименование работ

Формула подсчета, эскизы

Ед. изм.

Кол.

1

2

3

4

5

6



А. Подземная часть I. Земляные работы



1

01

Планировка площади бульдозерами

Для определения размеров строительной площадки к габаритным размерам здания по крайним координационным осям добавляется по 10–15 м с каждой стороны:

где а – расстояние от здания до границ строительной площадки, принимается 10–

15 м, м; l – длина здания по крайним координаци-

онным осям, м; b – ширина здания по крайним координационным осям, м

м2



2

01

Срезка растительного слоя грунта бульдозерами



где S – площадь строительной площадки, м; δ р.с. – толщина растительного слоя, принимается по табл. 2.1 «Условия строительства», м

м3






1

2

3

4

5

6

3

01

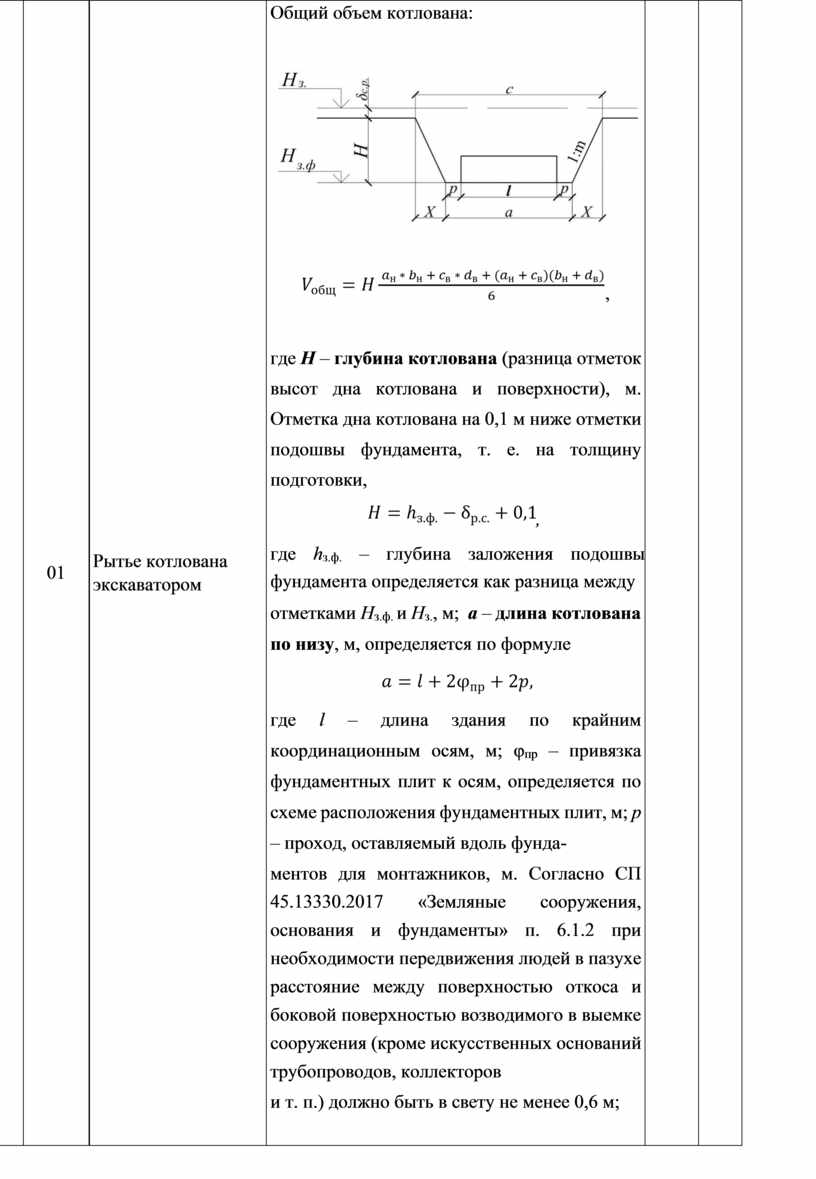

Рытье котлована экскаватором

Общий объем котлована:







,



где Н глубина котлована (разница отметок высот дна котлована и поверхности), м. Отметка дна котлована на 0,1 м ниже отметки подошвы фундамента, т. е. на толщину подготовки,

,

где hз.ф. – глубина заложения подошвы фундамента определяется как разница между

отметками Нз.ф. и Нз., м;  а длина котлована по низу, м, определяется по формуле



где l – длина здания по крайним координационным осям, м; φпр – привязка фундаментных плит к осям, определяется по схеме расположения фундаментных плит, м; р – проход, оставляемый вдоль фунда-

ментов для монтажников, м. Согласно СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» п. 6.1.2 при необходимости передвижения людей в пазухе расстояние между поверхностью откоса и боковой поверхностью возводимого в выемке сооружения (кроме искусственных оснований трубопроводов, коллекторов

и т. п.) должно быть в свету не менее 0,6 м;









1

2

3

4

5

6







b       – ширина котлована по низу, м, определяется по формуле

,

где b – ширина здания по крайним координационным осям, м;



c        длина котлована по верху, м, определяется по формуле

,

d       – ширина котлована по верху, м, определяется по формуле

,

где



где Н – глубина котлована, м; m – коэффициент откоса;



где  – крутизна откоса, зависит от вида и глубины выемки.



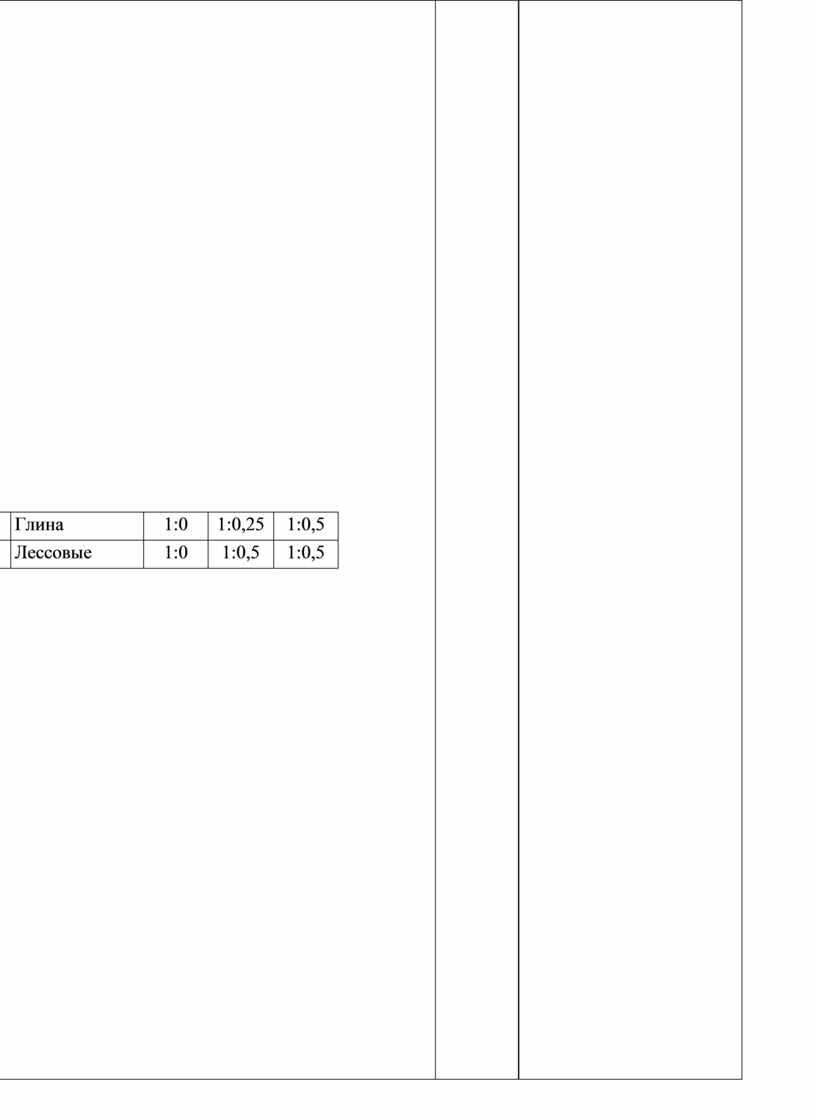

Крутизна откосов в зависимости от вида

грунта и глубины выемки

п/п

Виды грунтов

Крутизна откоса

(отношение его высоты к заложению)

при глубине выемки, м

(не более)

1,5

3,0

5,0

1

Насыпные  неслежавшиеся

1:0,67

1:1

1:1,25

2

Песчаные

1:0,5

1:1

1:1

3

Супесь

1:0,25

1:0,67

1:0,85

4

Суглинок

1:0

1:0,5

1:0,75

5

Глина

1:0

1:0,25

1:0,5

6

Лессовые

1:0

1:0,5

1:0,5







1

2

3

4

5

6

4

01

Разработка  грунтов  с погрузкой в автомобилисамосвалы

Объем излишнего грунта, подлежащего отвозке или планировке на месте, следует принимать по количеству грунта, вытесненного фундаментами, подвалами, техническими подпольями, подготовкой под фундаменты и другими заглубленными сооружениями. Расчет производят по данным чертежей из архитектурно-конструктивной части:



где Vфунд. – объем фундаментных блоков и плит, определяется как сумма произведений объема одного фундаментного блока или плиты на количество соответствующих элементов по спецификации элементов фундаментов, м3;



Vм.уч – объем монолитных участков в фундаменте, определяется отдельно для каждого типа фундаментных блоков и плит, в зависимости от их ширины, м3:



где bм.уч. – ширина монолитного участка на схеме, м; lм.уч. – длина монолитного участка на схе-

ме, м;  hм.уч – высота монолитного участка, м;



Vподг – объем подготовки под фундаменты, м3. Подготовка выполняется под всеми фундаментными плитами и монолитными участками, расположенными в рядах фундаментных плит:

,

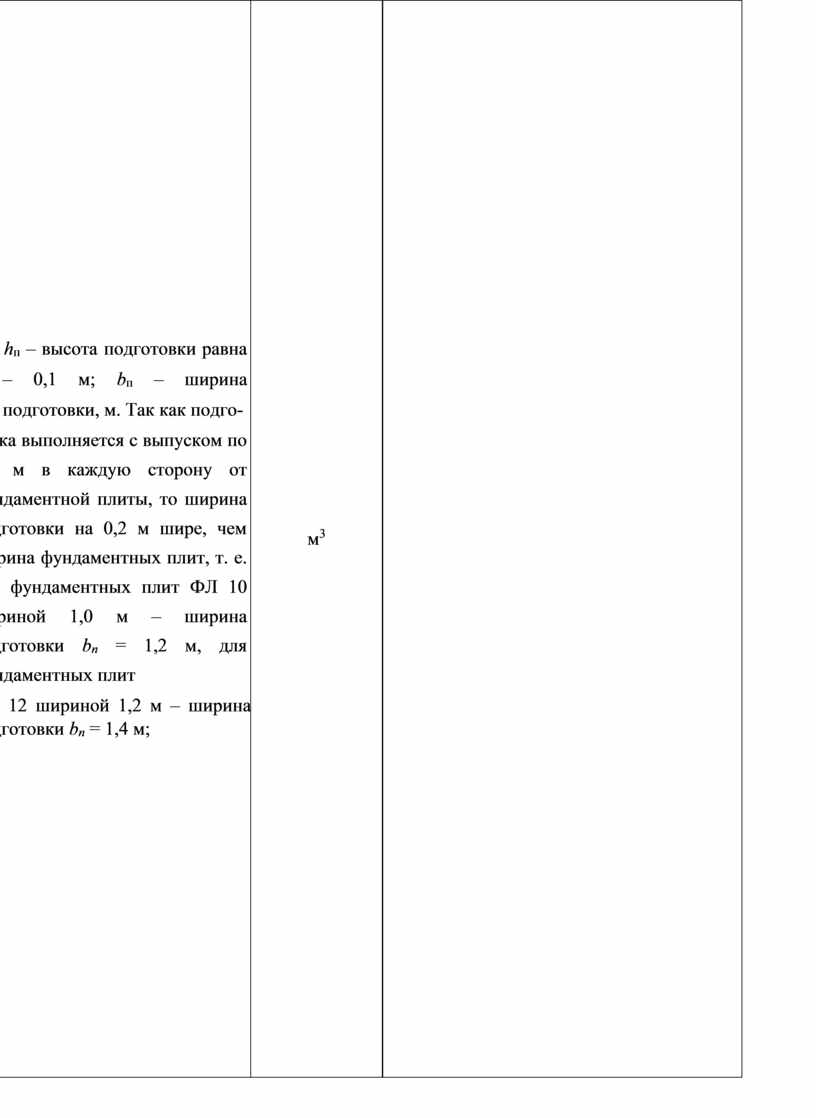

где hп – высота подготовки равна – 0,1 м; bп – ширина подготовки, м. Так как подго-

товка выполняется с выпуском по 0,1 м в каждую сторону от фундаментной плиты, то ширина подготовки на 0,2 м шире, чем ширина фундаментных плит, т. е. для фундаментных плит ФЛ 10 шириной 1,0 м – ширина подготовки bп = 1,2 м, для фундаментных плит

ФЛ 12 шириной 1,2 м – ширина подготовки bп = 1,4 м;

м3





1

2

3

4

5

6

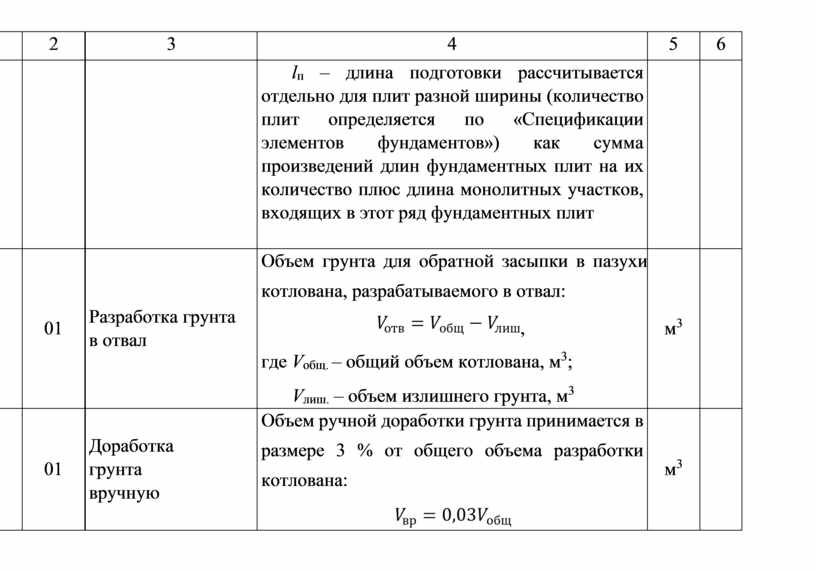

lп – длина подготовки рассчитывается отдельно для плит разной ширины (количество плит определяется по «Спецификации элементов фундаментов») как сумма произведений длин фундаментных плит на их количество плюс длина монолитных участков, входящих в этот ряд фундаментных плит





5

01

Разработка грунта в отвал

Объем грунта для обратной засыпки в пазухи котлована, разрабатываемого в отвал:

,

где Vобщ. – общий объем котлована, м3;

Vлиш. – объем излишнего грунта, м3

м3



6

01

Доработка  грунта вручную

Объем ручной доработки грунта принимается в размере 3 % от общего объема разработки котлована:



м3



7

01

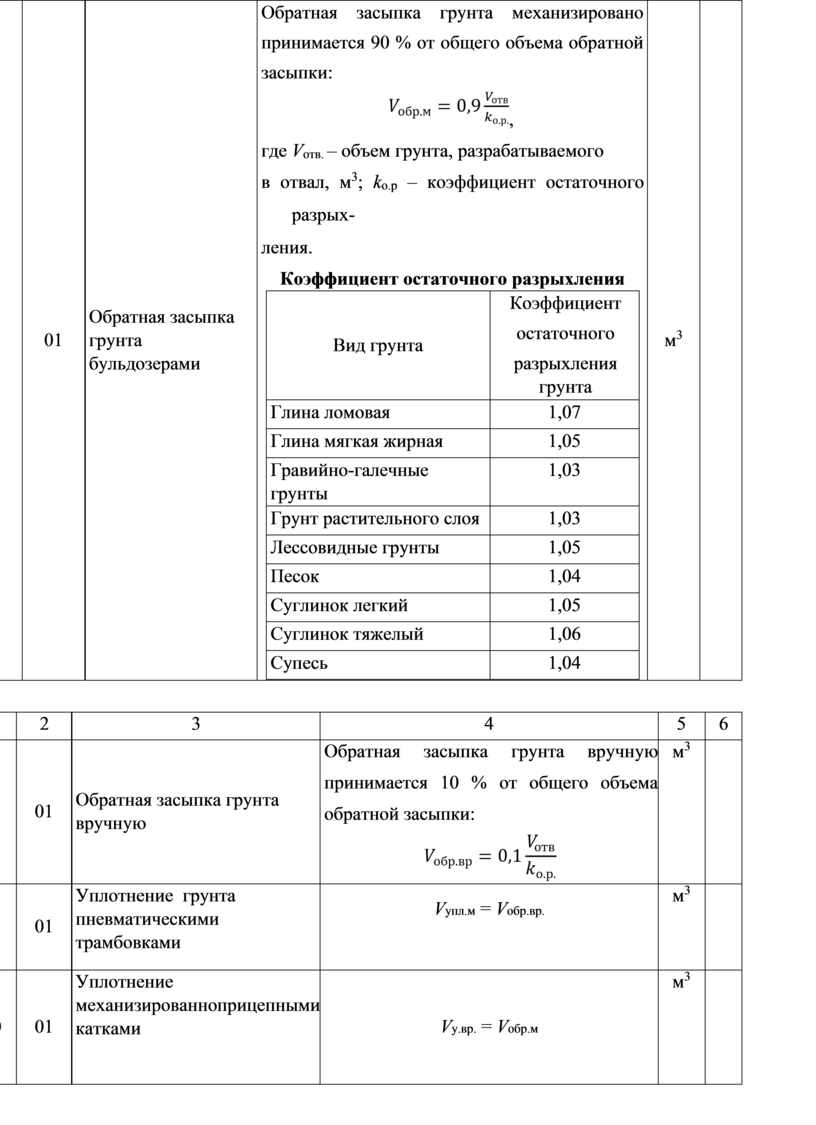

Обратная засыпка грунта бульдозерами

Обратная засыпка грунта механизировано принимается 90 % от общего объема обратной засыпки:

,

где Vотв. – объем грунта, разрабатываемого

в отвал, м3; kо.р – коэффициент остаточного разрых-

ления.

Коэффициент остаточного разрыхления

Вид грунта

Коэффициент остаточного

разрыхления грунта

Глина ломовая

1,07

Глина мягкая жирная

1,05

Гравийно-галечные грунты

1,03

Грунт растительного слоя

1,03

Лессовидные грунты

1,05

Песок

1,04

Суглинок легкий

1,05

Суглинок тяжелый

1,06

Супесь

1,04

м3





1

2

3

4

5

6

8

01

Обратная засыпка грунта вручную

Обратная засыпка грунта вручную принимается 10 % от общего объема обратной засыпки:



м3



9

01

Уплотнение  грунта пневматическими трамбовками

Vупл.м = Vобр.вр.



м3



10

01

Уплотнение  механизированноприцепными катками

Vу.вр. = Vобр.м

м3

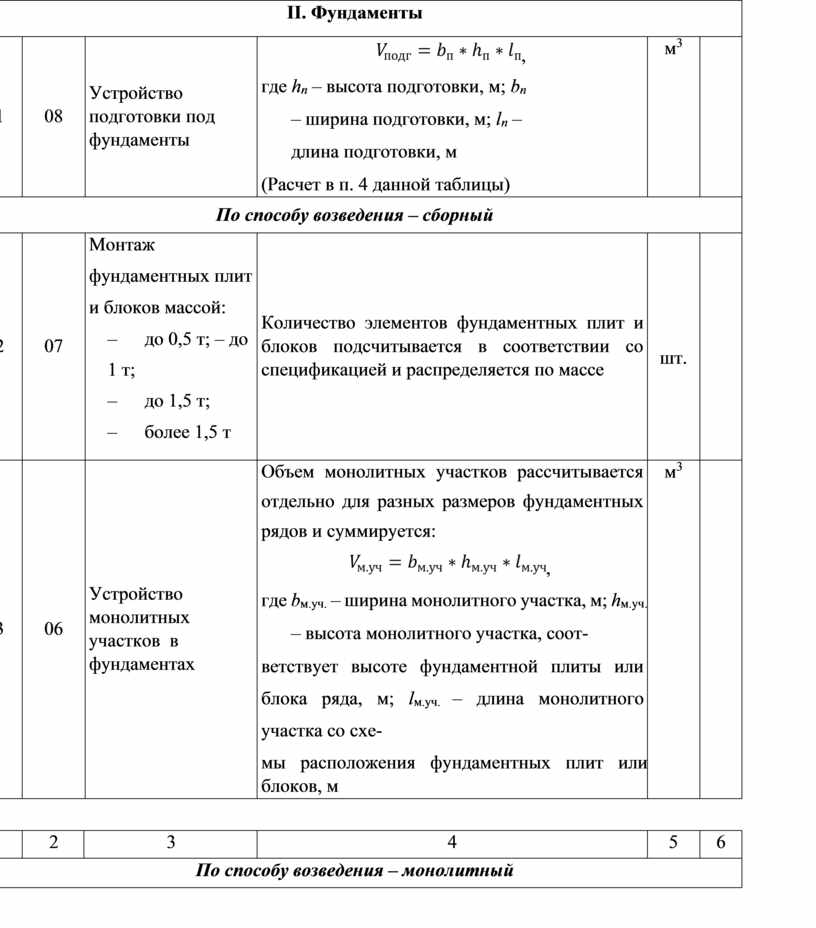

II. Фундаменты

11

08

Устройство  подготовки под фундаменты

,

где hп – высота подготовки, м; bп – ширина подготовки, м; lп – длина подготовки, м

(Расчет в п. 4 данной таблицы)

м3



По способу возведения – сборный

12

07

Монтаж  фундаментных плит и блоков массой:

            до 0,5 т; – до 1 т;

            до 1,5 т;

            более 1,5 т

Количество элементов фундаментных плит и блоков подсчитывается в соответствии со спецификацией и распределяется по массе

 шт.



13

06

Устройство  монолитных  участков  в фундаментах

Объем монолитных участков рассчитывается отдельно для разных размеров фундаментных рядов и суммируется:

,

где bм.уч. – ширина монолитного участка, м; hм.уч. – высота монолитного участка, соот-

ветствует высоте фундаментной плиты или блока ряда, м; lм.уч. – длина монолитного участка со схе-

мы расположения фундаментных плит или блоков, м

м3





1

2

3

4

5

6

По способу возведения – монолитный

14

06

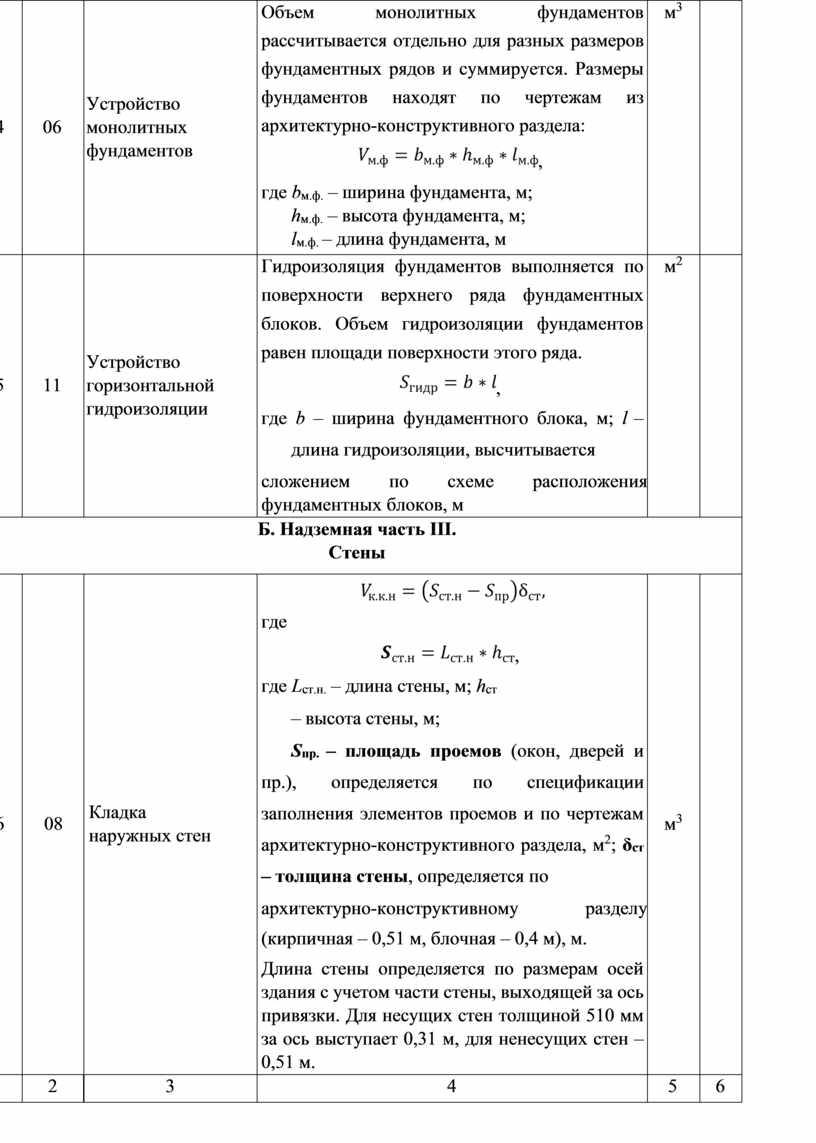

Устройство монолитных  фундаментов

Объем монолитных фундаментов рассчитывается отдельно для разных размеров фундаментных рядов и суммируется. Размеры фундаментов находят по чертежам из архитектурно-конструктивного раздела:

,

где bм.ф. – ширина фундамента, м; hм.ф. – высота фундамента, м; lм.ф. – длина фундамента, м

м3



15

11

Устройство  горизонтальной гидроизоляции

Гидроизоляция фундаментов выполняется по поверхности верхнего ряда фундаментных блоков. Объем гидроизоляции фундаментов равен площади поверхности этого ряда.

,

где b – ширина фундаментного блока, м; l – длина гидроизоляции, высчитывается

сложением по схеме расположения фундаментных блоков, м

м2



Б. Надземная часть III. Стены

16

08

Кладка  наружных стен



где

,

где Lст.н. – длина стены, м; hст – высота стены, м;

Sпр. – площадь проемов (окон, дверей и пр.), определяется по спецификации заполнения элементов проемов и по чертежам архитектурно-конструктивного раздела, м2; δст – толщина стены, определяется по

архитектурно-конструктивному разделу (кирпичная – 0,51 м, блочная – 0,4 м), м.

Длина стены определяется по размерам осей здания с учетом части стены, выходящей за ось привязки. Для несущих стен толщиной 510 мм за ось выступает 0,31 м, для ненесущих стен – 0,51 м.

м3



1

2

3

4

5

6

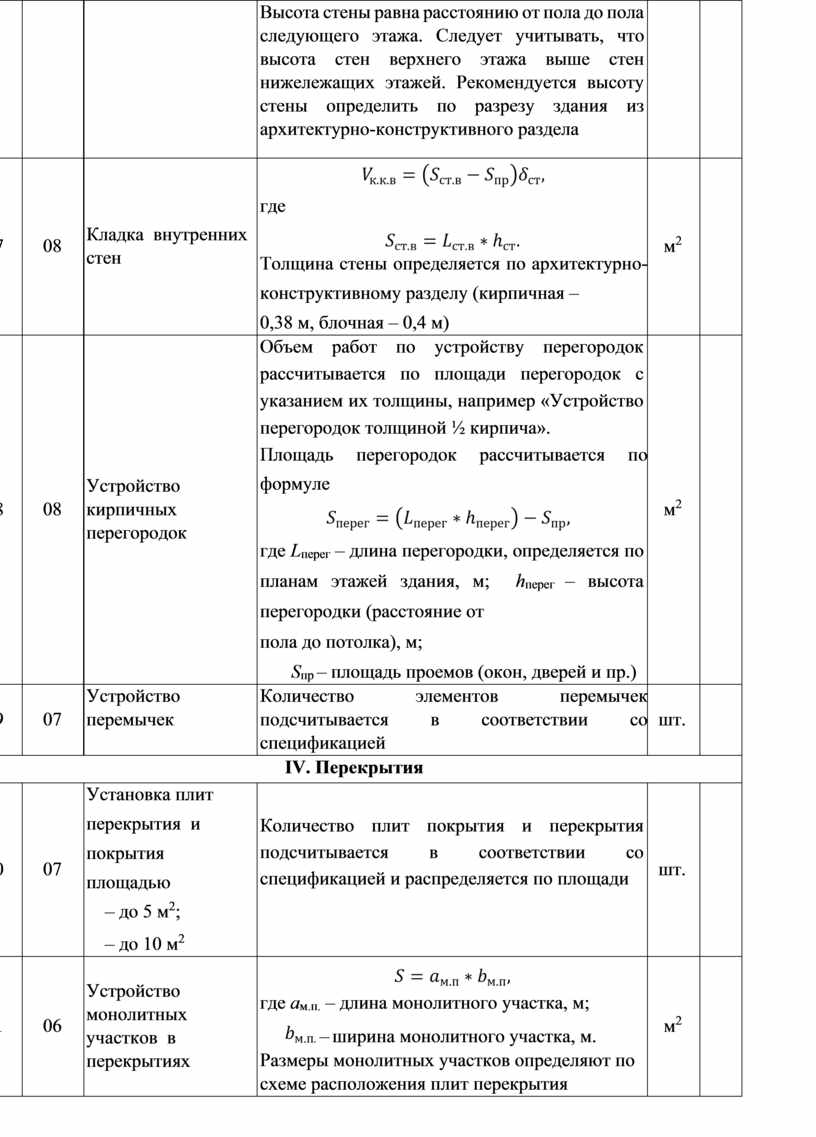

Высота стены равна расстоянию от пола до пола следующего этажа. Следует учитывать, что высота стен верхнего этажа выше стен нижележащих этажей. Рекомендуется высоту стены определить по разрезу здания из архитектурно-конструктивного раздела





17

08

Кладка  внутренних стен



где



Толщина стены определяется по архитектурно-конструктивному разделу (кирпичная –

0,38 м, блочная – 0,4 м)

м2



18

08

Устройство  кирпичных перегородок

Объем работ по устройству перегородок рассчитывается по площади перегородок с указанием их толщины, например «Устройство перегородок толщиной ½ кирпича».

Площадь перегородок рассчитывается по формуле



где Lперег – длина перегородки, определяется по планам этажей здания, м;  hперег – высота перегородки (расстояние от

пола до потолка), м;

Sпр – площадь проемов (окон, дверей и пр.)

м2



19

07

Устройство перемычек

Количество элементов перемычек подсчитывается в соответствии со спецификацией

шт.



IV. Перекрытия

20

07

Установка плит перекрытия  и покрытия

площадью

  до 5 м2;

  до 10 м2

Количество плит покрытия и перекрытия подсчитывается в соответствии со спецификацией и распределяется по площади



шт.



21

06

Устройство  монолитных участков  в перекрытиях



где aм.п. – длина монолитного участка, м;

. ширина монолитного участка, м. Размеры монолитных участков определяют по схеме расположения плит перекрытия

м2



, где hп. – высота перекрытия, м

м3







1

2

3

4

5

6

V. Кровля



10

Устройство стропил

Объем древесины в конструкции стропильной системы определяется как сумма произведений объема одного элемента на количество соответствующих элементов по спецификации элементов стропил в архитектурно-конструктивной части

м3



22

12

Устройство пароизоляции

Количество пароизоляции рассчитывается по площади чердачного помещения:



где а – длина чердачного помещения, м;

 – ширина чердачного помещения, м

м2



23

12

Устройство  утеплителя  плитного

Sут = Sпар

м2



24

12

Устройство кровли  из металлочерепицы





При определении площади кровли скатной крыши в учебном проекте используют коэффициент k = 1,41

м2



VI. Проемы

25

10

Монтаж оконных

блоков площадью

  до 2 м2;

  более 2 м2

Площадь оконных блоков подсчитывается как сумма всех оконных блоков в соответствии со спецификацией и распределяется по площади:



где aо.б. – ширина оконного блока, м; bо.б. – высота оконного блока, м; n – количество оконных блоков, м

м2



26

10

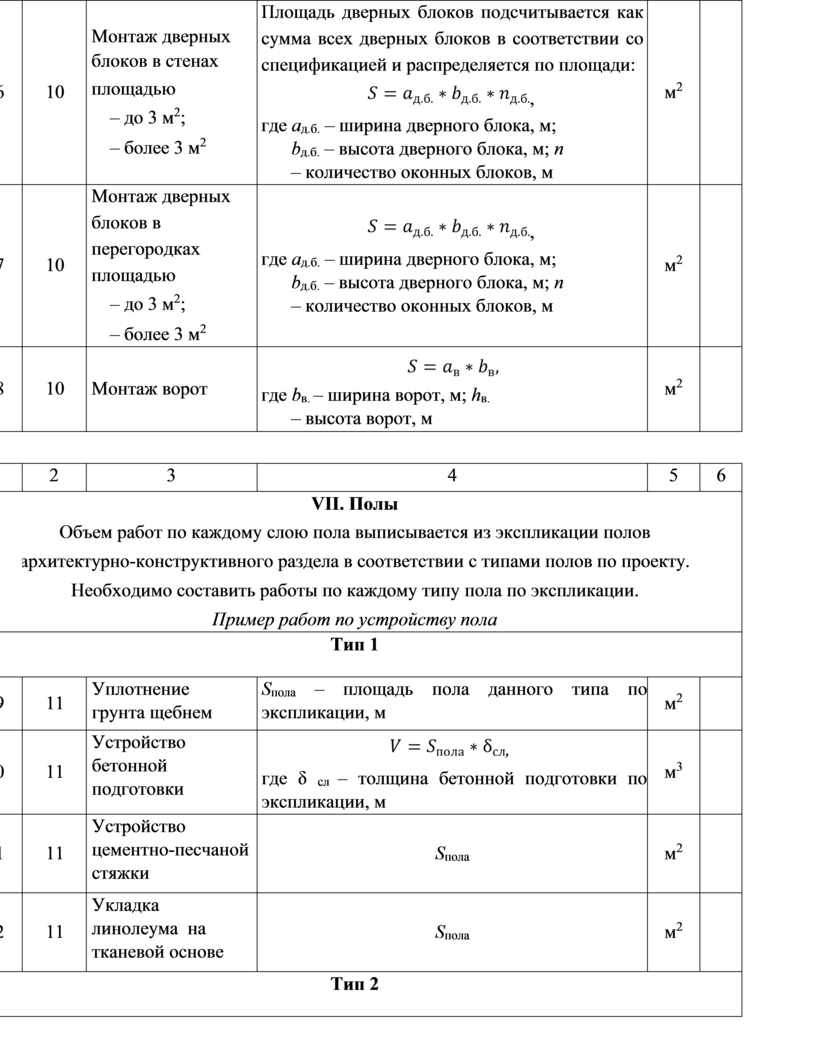

Монтаж дверных блоков в стенах

площадью

  до 3 м2;

  более 3 м2

Площадь дверных блоков подсчитывается как сумма всех дверных блоков в соответствии со спецификацией и распределяется по площади:

,

где aд.б. – ширина дверного блока, м; bд.б. – высота дверного блока, м; n – количество оконных блоков, м

м2



27

10

Монтаж дверных блоков в перегородках площадью

  до 3 м2;

  более 3 м2

,

где aд.б. – ширина дверного блока, м; bд.б. – высота дверного блока, м; n – количество оконных блоков, м

м2



28

10

Монтаж ворот



где bв. – ширина ворот, м; hв. – высота ворот, м

м2





1

2

3

4

5

6



VII. Полы

Объем работ по каждому слою пола выписывается из экспликации полов  архитектурно-конструктивного раздела в соответствии с типами полов по проекту.

Необходимо составить работы по каждому типу пола по экспликации.

Пример работ по устройству пола



Тип 1

29

11

Уплотнение  грунта щебнем

Sпола – площадь пола данного типа по экспликации, м

м2



30

11

Устройство  бетонной  подготовки

,

где δ сл – толщина бетонной подготовки по экспликации, м

м3



31

11

Устройство  цементно-песчаной стяжки

Sпола

м2



32

11

Укладка  линолеума  на тканевой основе

Sпола

м2





Тип 2

33

11

Уплотнение  грунта щебнем

Sпола

м2



34

11

Устройство бетонной подготовки



м3



35

11

Устройство цементно-песчаной стяжки

Sпола

м2



36

11

Укладка паркета

Sпола

м2





VIII. Лестница



Деревянная

37



Устройство При подсчете количества по устройству дере-

11 деревянной вянной лестницы необходимо рассчитать пло-м2  лестницы щадь, которую занимает лестница на плане

этажа



Сборная

38

07

Установка  лестничных  маршей

Количество элементов лестницы выписывается из спецификации архитектурно-конструктивного раздела

шт.



39

07

Установка  лестничных  площадок

Количество элементов лестницы выписывается из спецификации архитектурно-конструктивного раздела

шт.





1

2

3

4

5

6

IХ. Отделочные работы

Наружная отделка

40

15

Устройство наружной теплоизоляции зданий  с тонкой штукатуркой по утеплителю

,

где Vк.к.н – объем кирпичной кладки наружных стен (расчет в п. 16), м3;

ст – толщина наружной стены, м

м2



41

15

Окраска фасада

Sст.н

м2



42

15

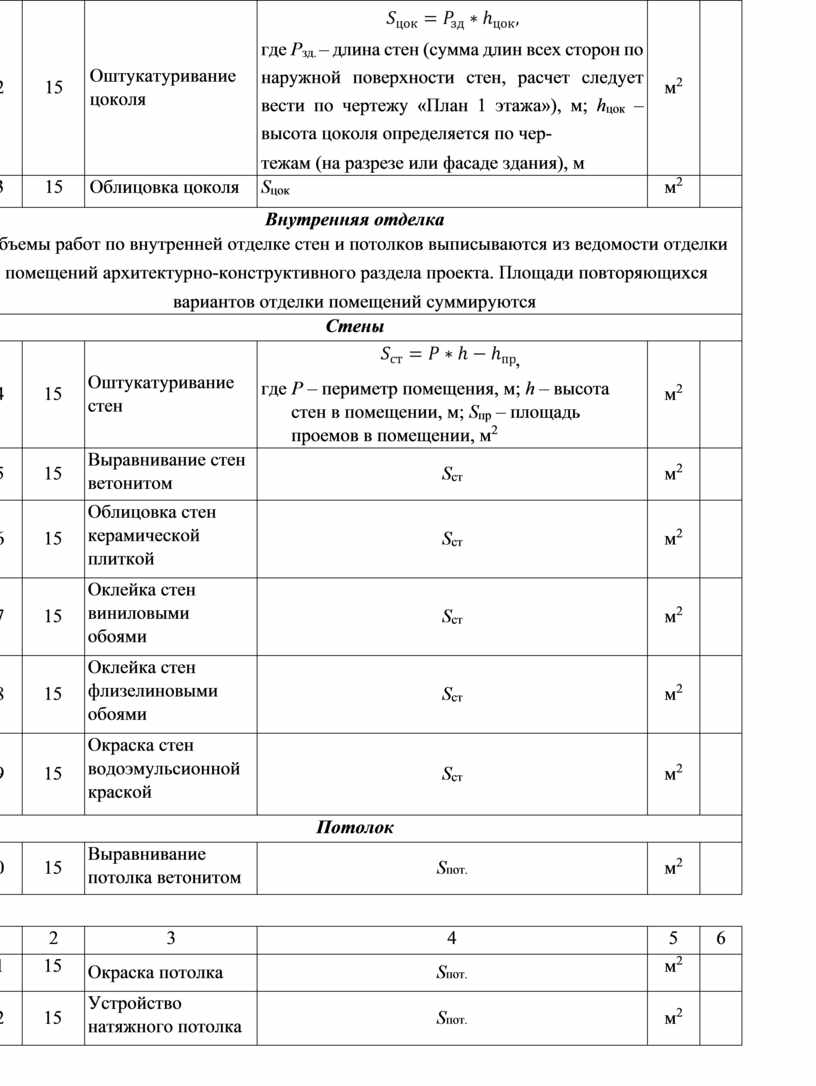

Оштукатуривание цоколя



где Рзд. – длина стен (сумма длин всех сторон по наружной поверхности стен, расчет следует вести по чертежу «План 1 этажа»), м; hцок – высота цоколя определяется по чер-

тежам (на разрезе или фасаде здания), м

м2



43

15

Облицовка цоколя

Sцок

м2



Внутренняя отделка

Объемы работ по внутренней отделке стен и потолков выписываются из ведомости отделки помещений архитектурно-конструктивного раздела проекта. Площади повторяющихся

вариантов отделки помещений суммируются

Стены

44

15

Оштукатуривание стен

,

где Р – периметр помещения, м; h – высота стен в помещении, м; Sпр – площадь проемов в помещении, м2

м2



45

15

Выравнивание стен ветонитом

Sст

м2



46

15

Облицовка стен керамической  плиткой

Sст

м2



47

15

Оклейка стен  виниловыми  обоями

Sст

м2



48

15

Оклейка стен  флизелиновыми обоями

Sст

м2



49

15

Окраска стен  водоэмульсионной краской

Sст

м2



Потолок

50

15

Выравнивание потолка ветонитом

Sпот.

м2





1

2

3

4

5

6

51

15

Окраска потолка

Sпот.

м2



52

15

Устройство  натяжного потолка

Sпот.

м2



53

15

Устройство  подвесных  потолков

Sпот.

м2



X. Разные работы

54

11

Уплотнение  грунта щебнем  под отмостку

,

где Pзд – длина стен по периметру здания, м; а – ширина отмостки, принимается по архитектурно-конструктивному разделу, м

м2



55

11

Устройство  подстилающего слоя под отмостку

,

где отм – толщина подстилающего слоя, в курсовом проекте принимается 0,2 м

м3



56

11

Покрытие  отмостки  асфальтобетоном

Sотм

м2





06

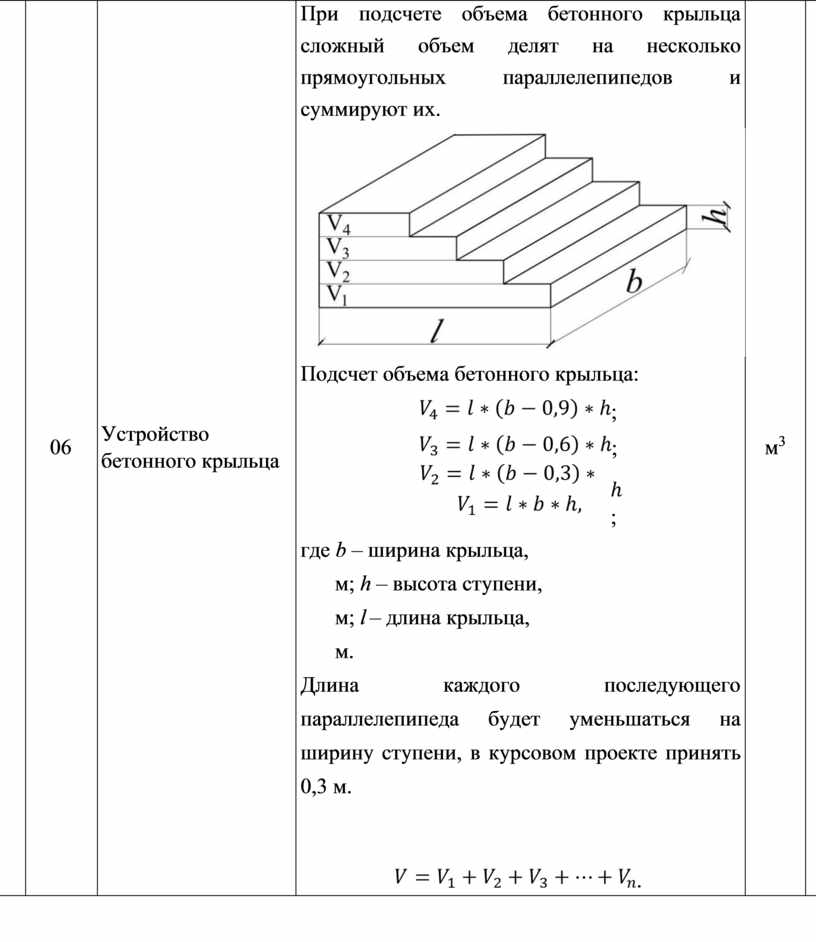

Устройство  бетонного крыльца

При подсчете объема бетонного крыльца сложный объем делят на несколько прямоугольных параллелепипедов и суммируют их.



Подсчет объема бетонного крыльца:

;

;

где b – ширина крыльца, м; h – высота ступени, м; l – длина крыльца, м.

Длина каждого последующего параллелепипеда будет уменьшаться на ширину ступени, в курсовом проекте принять 0,3 м.



.

м3




Окончание табл.

1

2

3

4

5

6

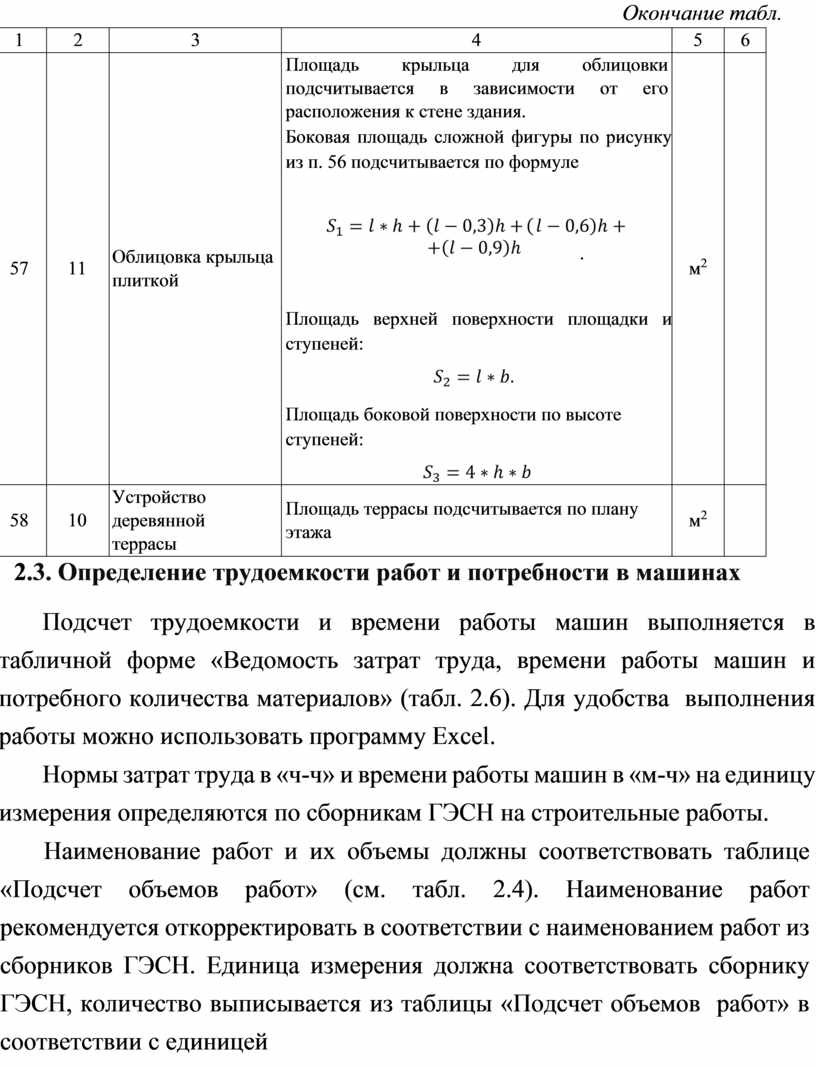

57

11

Облицовка крыльца плиткой

Площадь крыльца для облицовки подсчитывается в зависимости от его расположения к стене здания.

Боковая площадь сложной фигуры по рисунку из п. 56 подсчитывается по формуле



.



Площадь верхней поверхности площадки и ступеней:

Площадь боковой поверхности по высоте ступеней:



м2



58

10

Устройство деревянной  террасы

Площадь террасы подсчитывается по плану этажа

м2



2.3. Определение трудоемкости работ и потребности в машинах

Подсчет трудоемкости и времени работы машин выполняется в табличной форме «Ведомость затрат труда, времени работы машин и потребного количества материалов» (табл. 2.6). Для удобства  выполнения работы можно использовать программу Excel.

Нормы затрат труда в «ч-ч» и времени работы машин в «м-ч» на единицу измерения определяются по сборникам ГЭСН на строительные работы.

Наименование работ и их объемы должны соответствовать таблице «Подсчет объемов работ» (см. табл. 2.4). Наименование работ рекомендуется откорректировать в соответствии с наименованием работ из сборников ГЭСН. Единица измерения должна соответствовать сборнику ГЭСН, количество выписывается из таблицы «Подсчет объемов  работ» в соответствии с единицей измерения из сборника ГЭСН. В табл. 2.5 приведен пример соответствия единиц измерения в табл. 2.6 «Ведомость затрат труда, времени работы машин и потребного количества материалов» и табл. 2.4 «Подсчет объемов работ».

Графа «Таблица ГЭСН» заполняется в соответствии с номером таблицы сборника ГЭСН, по которой определялись затраты труда  каждого вида работ (см. табл. 2.6).

Для определения значений в графе «Трудоемкость на весь объем работ в ч-ч» необходимо умножить данные графы «Затраты на единицу измерения» и данные графы «Количество». Значения графы «Трудоемкость на весь объем работ в ч-дн.» определяются путем  деления значений графы «Трудоемкость на весь объем работ в ч-ч» на 8 ч (количество рабочих часов в смену).

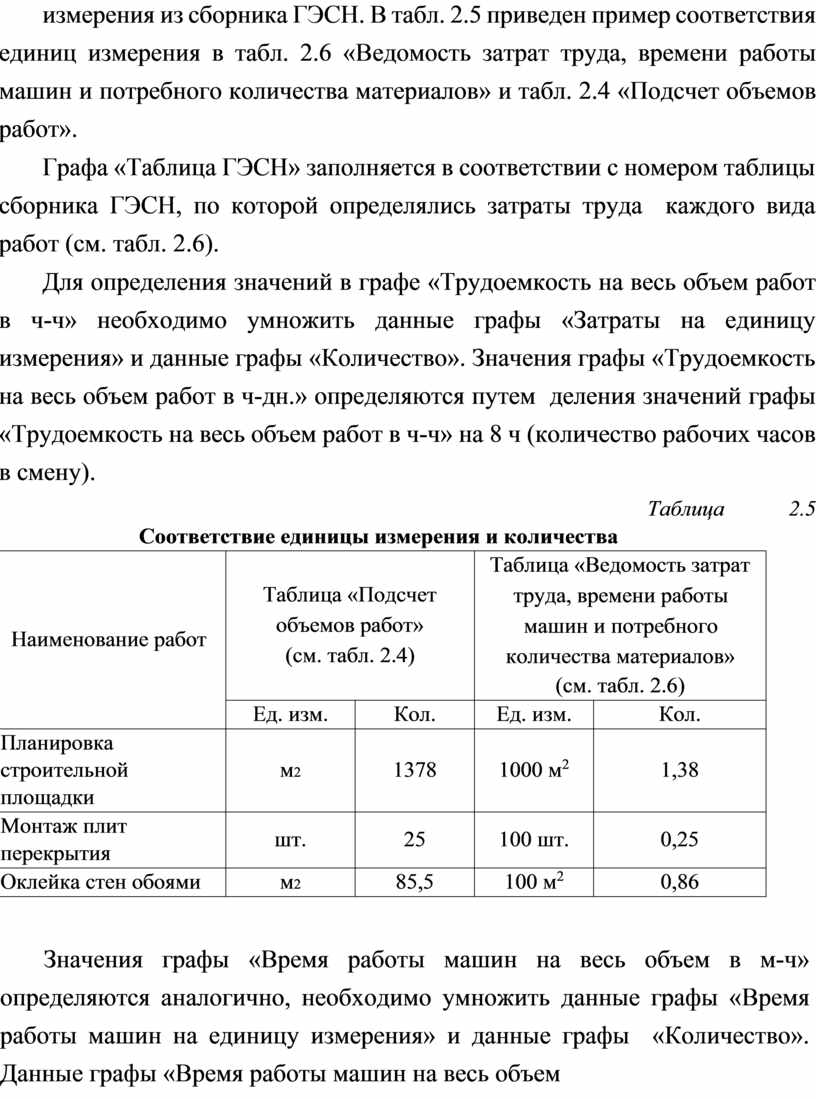

Таблица 2.5 Соответствие единицы измерения и количества

Наименование работ

Таблица «Подсчет объемов работ»

(см. табл. 2.4)

Таблица «Ведомость затрат труда, времени работы машин и потребного

количества материалов»

(см. табл. 2.6)

Ед. изм.

Кол.

Ед. изм.

Кол.

Планировка  строительной площадки

м2

1378

1000 м2

1,38

Монтаж плит  перекрытия

шт.

25

100 шт.

0,25

Оклейка стен обоями

м2

85,5

100 м2

0,86

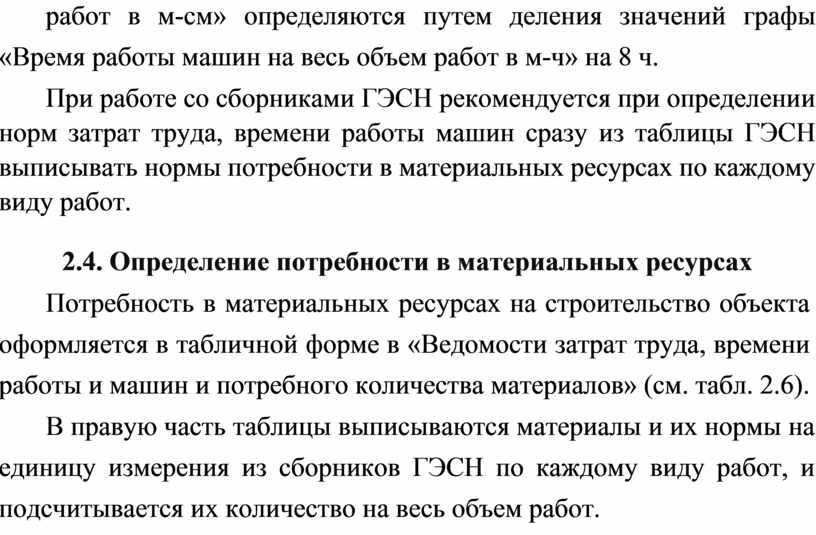

Значения графы «Время работы машин на весь объем в м-ч»  определяются аналогично, необходимо умножить данные графы «Время работы машин на единицу измерения» и данные графы  «Количество». Данные графы «Время работы машин на весь объем работ в м-см» определяются путем деления значений графы «Время работы машин на весь объем работ в м-ч» на 8 ч.

При работе со сборниками ГЭСН рекомендуется при определении норм затрат труда, времени работы машин сразу из таблицы ГЭСН выписывать нормы потребности в материальных ресурсах по каждому виду работ.

2.4. Определение потребности в материальных ресурсах

Потребность в материальных ресурсах на строительство объекта оформляется в табличной форме в «Ведомости затрат труда, времени работы и машин и потребного количества материалов» (см. табл. 2.6).

В правую часть таблицы выписываются материалы и их нормы на единицу измерения из сборников ГЭСН по каждому виду работ, и подсчитывается их количество на весь объем работ.

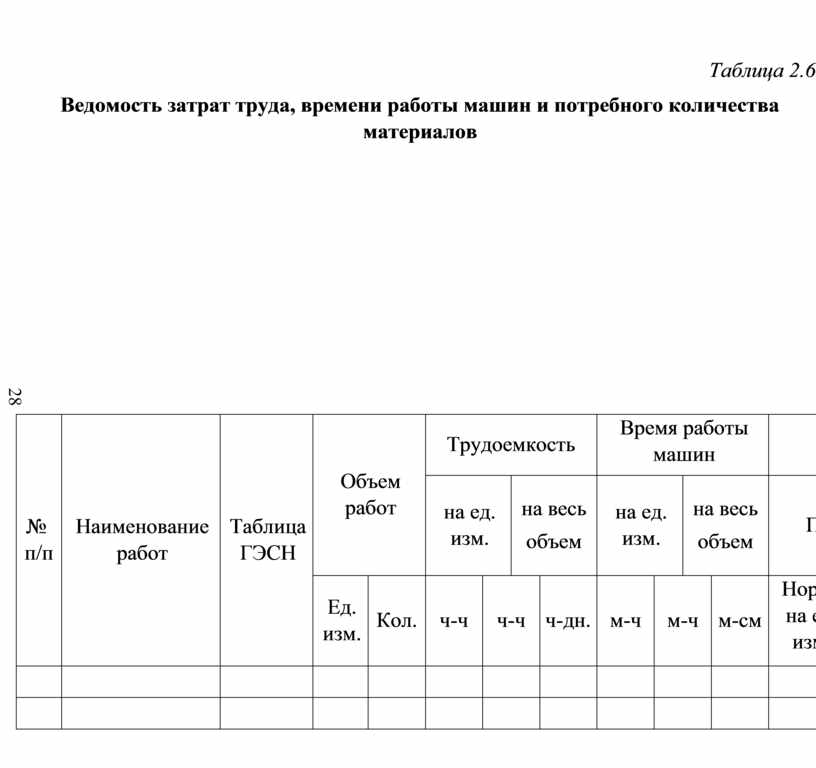

Таблица 2.6


Ведомость затрат труда, времени работы машин и потребного количества материалов

№  п/п

Наименование работ

Таблица ГЭСН

Объем работ

Трудоемкость

Время работы машин

Материалы

и

т. д.

на ед. изм.

на весь

объем

на ед. изм.

на весь

объем

Песок, м3

Кирпич тыс. шт.

Ед. изм.

Кол.

ч-ч

ч-ч

ч-дн.

м-ч

м-ч

м-см

Норма на ед. изм.

На весь объем

Норма на ед. изм.

На весь объем



































































































































Итого











*





*



*



*





Примечание. *Подсчитывается итоговая сумма по данным всей графы.

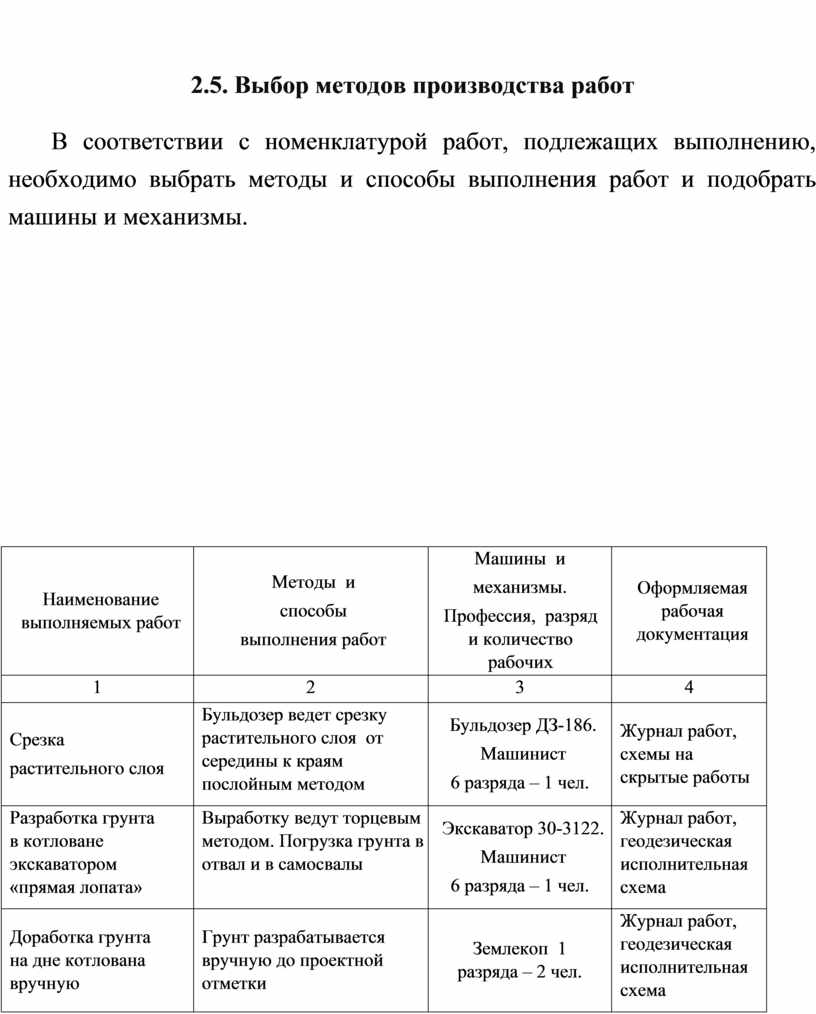

2.5. Выбор методов производства работ

В соответствии с номенклатурой работ, подлежащих выполнению, необходимо выбрать методы и способы выполнения работ и подобрать машины и механизмы.

Наименование  выполняемых работ

Методы  и способы

выполнения работ

Машины  и механизмы.

Профессия,  разряд и количество  рабочих

Оформляемая рабочая  документация

1

2

3

4

Срезка

растительного слоя

Бульдозер ведет срезку растительного слоя  от середины к краям  послойным методом

Бульдозер ДЗ-186. Машинист

6 разряда – 1 чел.

Журнал работ, схемы на скрытые работы

Разработка грунта в котловане  экскаватором «прямая лопата»

Выработку ведут торцевым методом. Погрузка грунта в отвал и в самосвалы

Экскаватор 30-3122. Машинист

6 разряда – 1 чел.

Журнал работ, геодезическая исполнительная схема

Доработка грунта на дне котлована вручную

Грунт разрабатывается вручную до проектной  отметки

Землекоп  1 разряда – 2 чел.

Журнал работ, геодезическая исполнительная схема

Выполняется  песчаная  подготовка

Песок распределяется слоями вручную, разравнивается и утрамбовывается

Бетонщики

3 разряда – 2 чел.

Акты на скрытые работы, геодезическая исполнительная схема

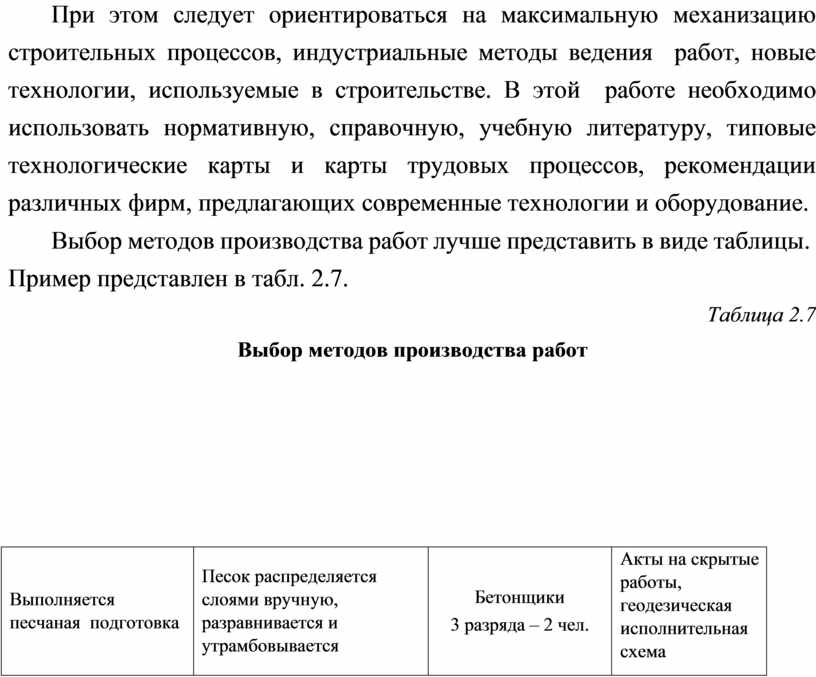

При этом следует ориентироваться на максимальную механизацию строительных процессов, индустриальные методы ведения  работ, новые технологии, используемые в строительстве. В этой  работе необходимо использовать нормативную, справочную, учебную литературу, типовые технологические карты и карты трудовых процессов, рекомендации различных фирм, предлагающих современные технологии и оборудование.

Выбор методов производства работ лучше представить в виде таблицы. Пример представлен в табл. 2.7.

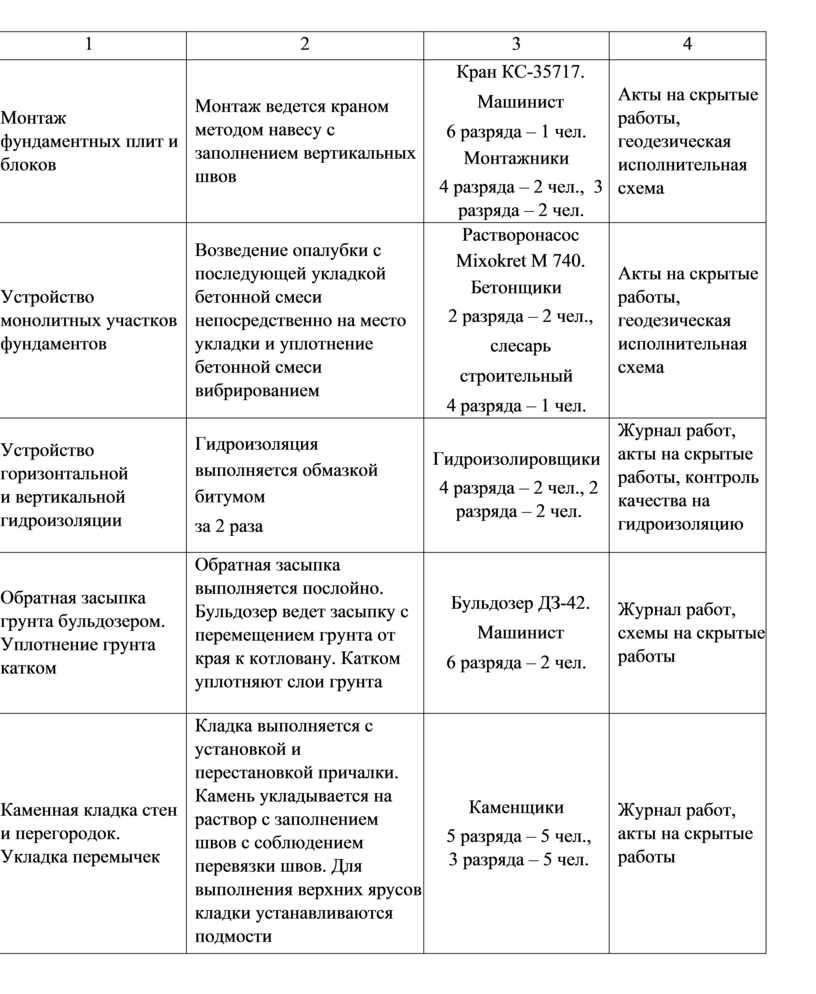

Таблица 2.7

Выбор методов производства работ



1

2

3

4

Монтаж  фундаментных плит и блоков

Монтаж ведется краном методом навесу с заполнением вертикальных швов

Кран КС-35717. Машинист

6 разряда – 1 чел.

Монтажники

4 разряда – 2 чел.,  3 разряда – 2 чел.

Акты на скрытые работы,  геодезическая исполнительная схема

Устройство монолитных участков  фундаментов

Возведение опалубки с последующей укладкой бетонной смеси непосредственно на место укладки и уплотнение бетонной смеси вибрированием

Растворонасос Mixokret M 740.

Бетонщики

2 разряда – 2 чел., слесарь

строительный

4 разряда – 1 чел.

Акты на скрытые работы,  геодезическая исполнительная схема

Устройство горизонтальной  и вертикальной  гидроизоляции

Гидроизоляция выполняется обмазкой битумом

за 2 раза

Гидроизолировщики

4 разряда – 2 чел., 2 разряда – 2 чел.

Журнал работ,  акты на скрытые работы, контроль качества на гидроизоляцию

Обратная засыпка  грунта бульдозером. Уплотнение грунта  катком

Обратная засыпка выполняется послойно. Бульдозер ведет засыпку с перемещением грунта от края к котловану. Катком  уплотняют слои грунта

Бульдозер ДЗ-42. Машинист

6 разряда – 2 чел.

Журнал работ, схемы на скрытые работы

Каменная кладка стен и перегородок.  Укладка перемычек

Кладка выполняется с установкой и перестановкой причалки. Камень укладывается на раствор с заполнением швов с соблюдением перевязки швов. Для выполнения верхних ярусов кладки устанавливаются подмости

Каменщики

5 разряда – 5 чел., 3 разряда – 5 чел.

Журнал работ, акты на скрытые работы

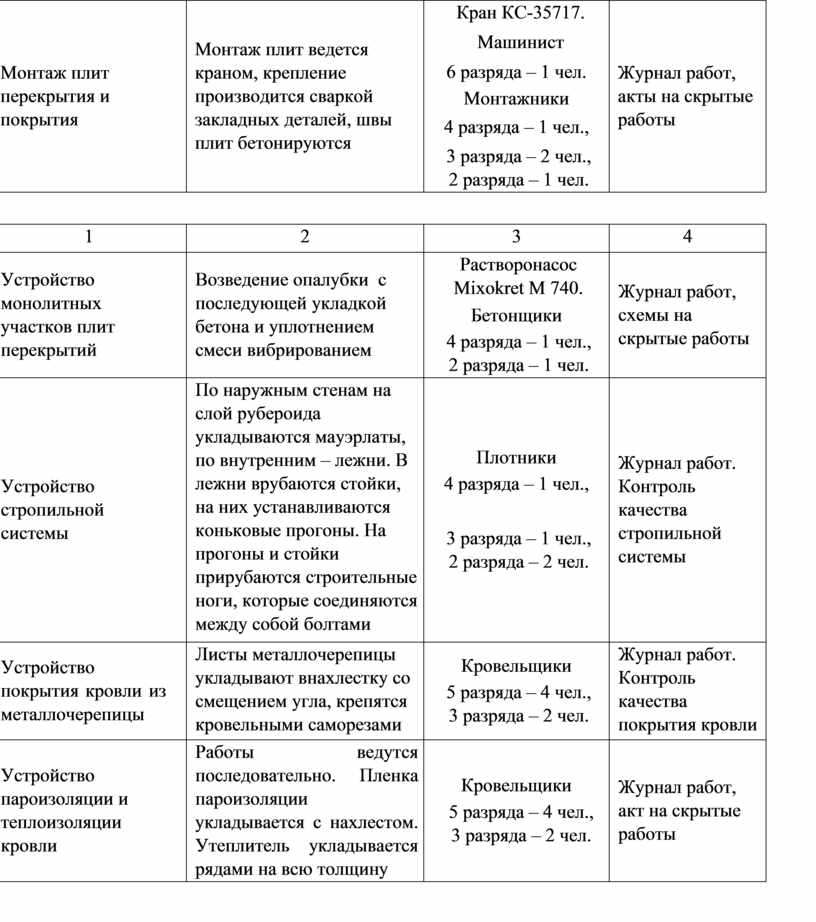

Монтаж плит  перекрытия и покрытия

Монтаж плит ведется краном, крепление производится сваркой закладных деталей, швы плит бетонируются

Кран КС-35717. Машинист

6 разряда – 1 чел.

Монтажники

4 разряда – 1 чел.,

3 разряда – 2 чел., 2 разряда – 1 чел.

Журнал работ, акты на скрытые работы



1

2

3

4

Устройство монолитных участков плит  перекрытий

Возведение опалубки  с последующей укладкой бетона и уплотнением смеси вибрированием

Растворонасос Mixokret M 740.

Бетонщики

4 разряда – 1 чел., 2 разряда – 1 чел.

Журнал работ, схемы на скрытые работы

Устройство стропильной  системы

По наружным стенам на слой рубероида укладываются мауэрлаты, по внутренним – лежни. В лежни врубаются стойки, на них устанавливаются коньковые прогоны. На прогоны и стойки прирубаются строительные ноги, которые соединяются между собой болтами

Плотники

4 разряда – 1 чел.,



3 разряда – 1 чел., 2 разряда – 2 чел.

Журнал работ. Контроль качества стропильной системы

Устройство покрытия кровли из металлочерепицы

Листы металлочерепицы укладывают внахлестку со смещением угла, крепятся кровельными саморезами

Кровельщики

5 разряда – 4 чел., 3 разряда – 2 чел.

Журнал работ. Контроль качества покрытия кровли

Устройство пароизоляции и теплоизоляции кровли

Работы ведутся последовательно. Пленка пароизоляции укладывается с нахлестом. Утеплитель укладывается рядами на всю толщину

Кровельщики

5 разряда – 4 чел.,  3 разряда – 2 чел.

Журнал работ, акт на скрытые работы

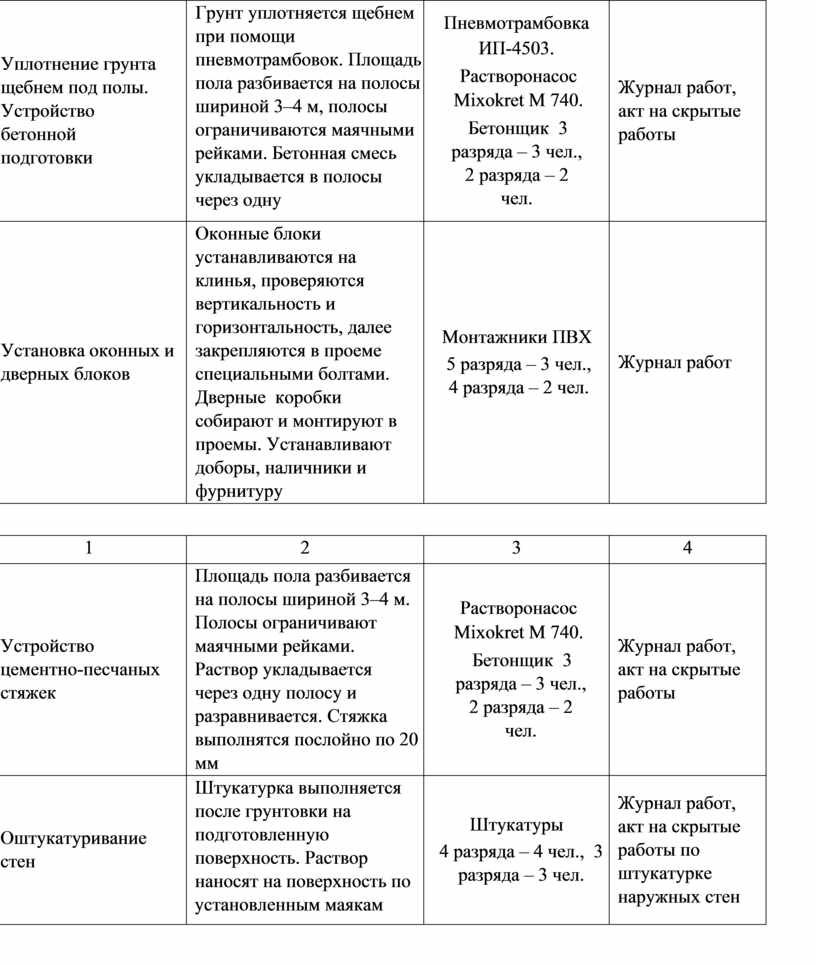

Уплотнение грунта щебнем под полы. Устройство бетонной  подготовки

Грунт уплотняется щебнем при помощи пневмотрамбовок. Площадь пола разбивается на полосы  шириной 3–4 м, полосы ограничиваются маячными рейками. Бетонная смесь укладывается в полосы через одну

Пневмотрамбовка  ИП-4503.

Растворонасос  Mixokret M 740.

Бетонщик  3 разряда – 3 чел., 2 разряда – 2 чел.

Журнал работ, акт на скрытые  работы

Установка оконных и дверных блоков

Оконные блоки устанавливаются на клинья, проверяются вертикальность и горизонтальность, далее закрепляются в проеме специальными болтами. Дверные  коробки собирают и монтируют в проемы. Устанавливают доборы, наличники и фурнитуру

Монтажники ПВХ

5 разряда – 3 чел., 4 разряда – 2 чел.

Журнал работ



1

2

3

4

Устройство  цементно-песчаных стяжек

Площадь пола разбивается на полосы шириной 3–4 м. Полосы ограничивают маячными рейками. Раствор укладывается через одну полосу и разравнивается. Стяжка выполнятся послойно по 20 мм

Растворонасос Mixokret M 740.

Бетонщик  3 разряда – 3 чел., 2 разряда – 2 чел.

Журнал работ, акт на скрытые работы

Оштукатуривание стен

Штукатурка выполняется после грунтовки на подготовленную поверхность. Раствор наносят на поверхность по установленным маякам

Штукатуры

4 разряда – 4 чел.,  3 разряда – 3 чел.

Журнал работ, акт на скрытые работы по штукатурке наружных стен

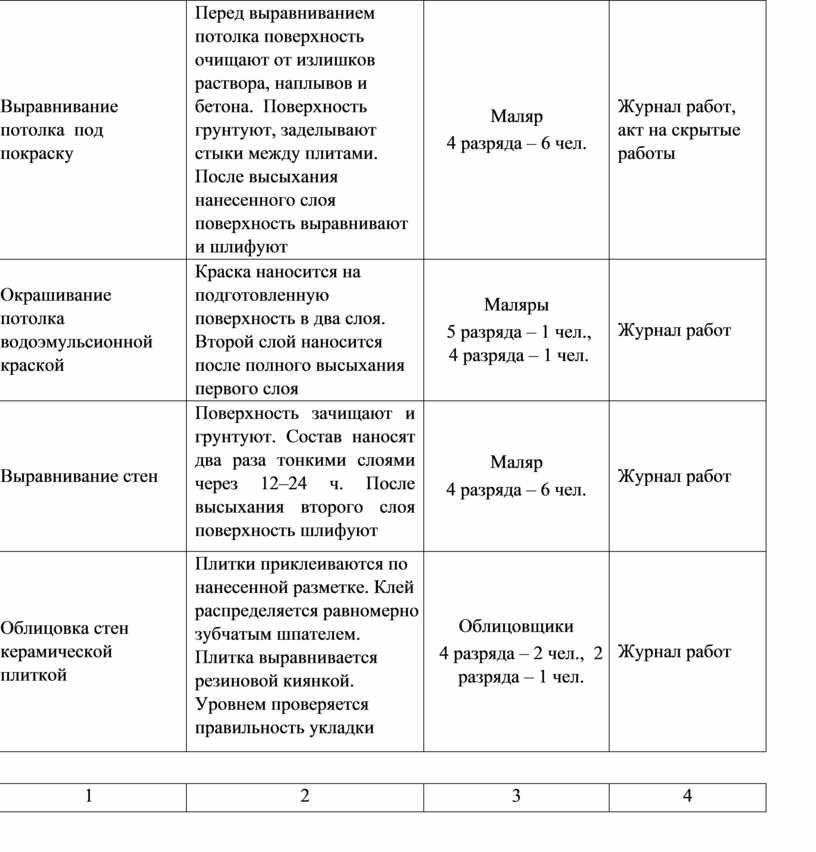

Выравнивание  потолка  под покраску

Перед выравниванием  потолка поверхность очищают от излишков раствора, наплывов и бетона.  Поверхность грунтуют, заделывают стыки между плитами. После высыхания нанесенного слоя  поверхность выравнивают и шлифуют

Маляр

4 разряда – 6 чел.

Журнал работ, акт на скрытые работы

Окрашивание  потолка  водоэмульсионной краской

Краска наносится на подготовленную поверхность в два слоя. Второй слой наносится после полного высыхания первого слоя

Маляры

5 разряда – 1 чел., 4 разряда – 1 чел.

Журнал работ

Выравнивание стен

Поверхность зачищают и грунтуют. Состав наносят два раза тонкими слоями через 12–24 ч. После высыхания второго слоя поверхность шлифуют

Маляр

4 разряда – 6 чел.

Журнал работ

Облицовка стен керамической  плиткой

Плитки приклеиваются по нанесенной разметке. Клей распределяется равномерно зубчатым шпателем. Плитка выравнивается  резиновой киянкой. Уровнем проверяется правильность укладки

Облицовщики

4 разряда – 2 чел.,  2 разряда – 1 чел.

Журнал работ



1

2

3

4

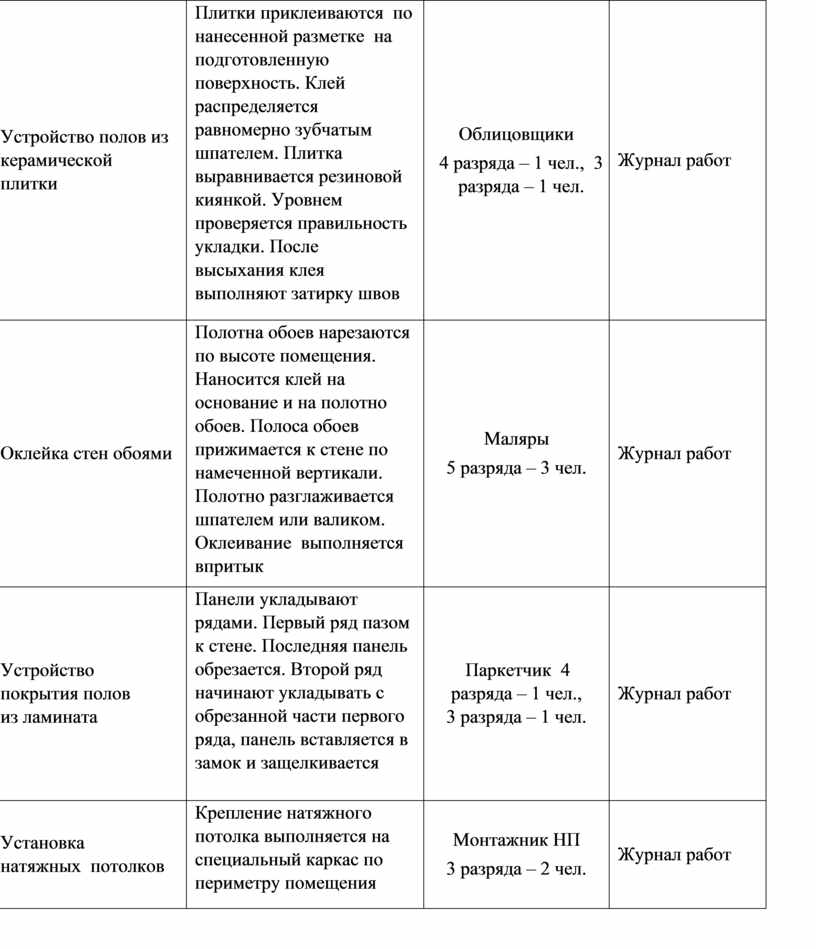

Устройство полов из керамической плитки

Плитки приклеиваются  по нанесенной разметке  на подготовленную поверхность. Клей распределяется равномерно зубчатым шпателем. Плитка выравнивается резиновой киянкой. Уровнем проверяется правильность укладки. После высыхания клея выполняют затирку швов

Облицовщики

4 разряда – 1 чел.,  3 разряда – 1 чел.

Журнал работ

Оклейка стен обоями

Полотна обоев нарезаются по высоте помещения.  Наносится клей на основание и на полотно обоев. Полоса обоев прижимается к стене по намеченной вертикали. Полотно разглаживается шпателем или валиком. Оклеивание  выполняется впритык

Маляры

5 разряда – 3 чел.

Журнал работ

Устройство покрытия полов из ламината

Панели укладывают рядами. Первый ряд пазом к стене. Последняя панель обрезается. Второй ряд начинают укладывать с обрезанной части первого ряда, панель вставляется в замок и защелкивается

Паркетчик  4 разряда – 1 чел., 3 разряда – 1 чел.

Журнал работ

Установка натяжных  потолков

Крепление натяжного потолка выполняется на специальный каркас по периметру помещения

Монтажник НП

3 разряда – 2 чел.

Журнал работ

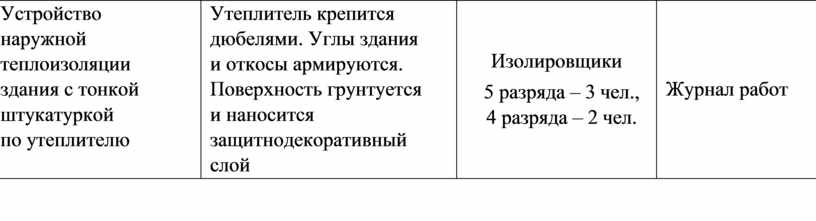

Устройство  наружной  теплоизоляции здания с тонкой  штукатуркой по утеплителю

Утеплитель крепится  дюбелями. Углы здания и откосы армируются.  Поверхность грунтуется и наносится защитнодекоративный слой

Изолировщики

5 разряда – 3 чел.,  4 разряда – 2 чел.

Журнал работ


Окончание табл.

1

2

3

4

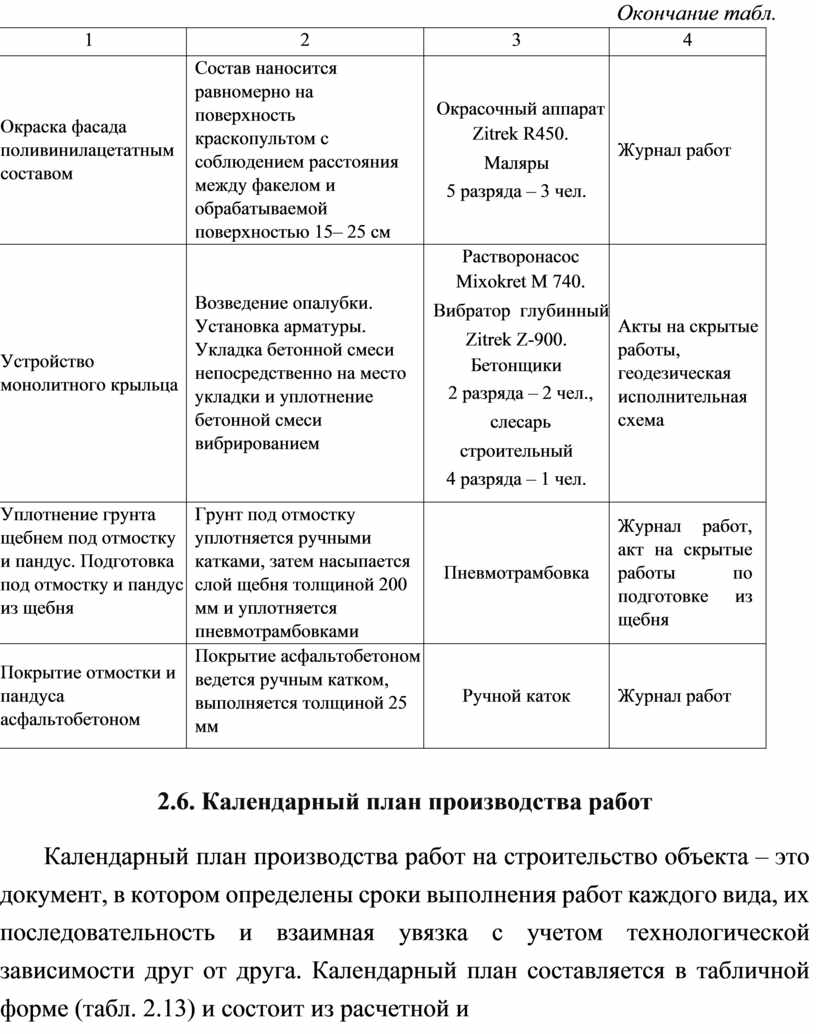

Окраска фасада  поливинилацетатным составом

Состав наносится равномерно на поверхность краскопультом с соблюдением расстояния между факелом и обрабатываемой поверхностью 15– 25 см

Окрасочный аппарат Zitrek R450.

Маляры

5 разряда – 3 чел.

Журнал работ

Устройство монолитного крыльца

Возведение опалубки. Установка арматуры. Укладка бетонной смеси непосредственно на место укладки и уплотнение бетонной смеси вибрированием

Растворонасос Mixokret M 740.

Вибратор  глубинный

Zitrek Z-900.

Бетонщики

2 разряда – 2 чел.,  слесарь

строительный

4 разряда – 1 чел.

Акты на скрытые работы,  геодезическая исполнительная схема

Уплотнение грунта щебнем под отмостку и пандус. Подготовка под отмостку и пандус из щебня

Грунт под отмостку уплотняется ручными катками, затем насыпается слой щебня толщиной 200 мм и уплотняется пневмотрамбовками

Пневмотрамбовка

Журнал работ,  акт на скрытые работы по подготовке из щебня

Покрытие отмостки и пандуса  асфальтобетоном

Покрытие асфальтобетоном ведется ручным катком, выполняется толщиной 25 мм

Ручной каток

Журнал работ



2.6. Календарный план производства работ

Календарный план производства работ на строительство объекта – это документ, в котором определены сроки выполнения работ каждого вида, их последовательность и взаимная увязка с учетом технологической зависимости друг от друга. Календарный план составляется в табличной форме (табл. 2.13) и состоит из расчетной и графической частей. Форма календарного плана изменена в учебных целях – в нее внесено несколько дополнительных граф.

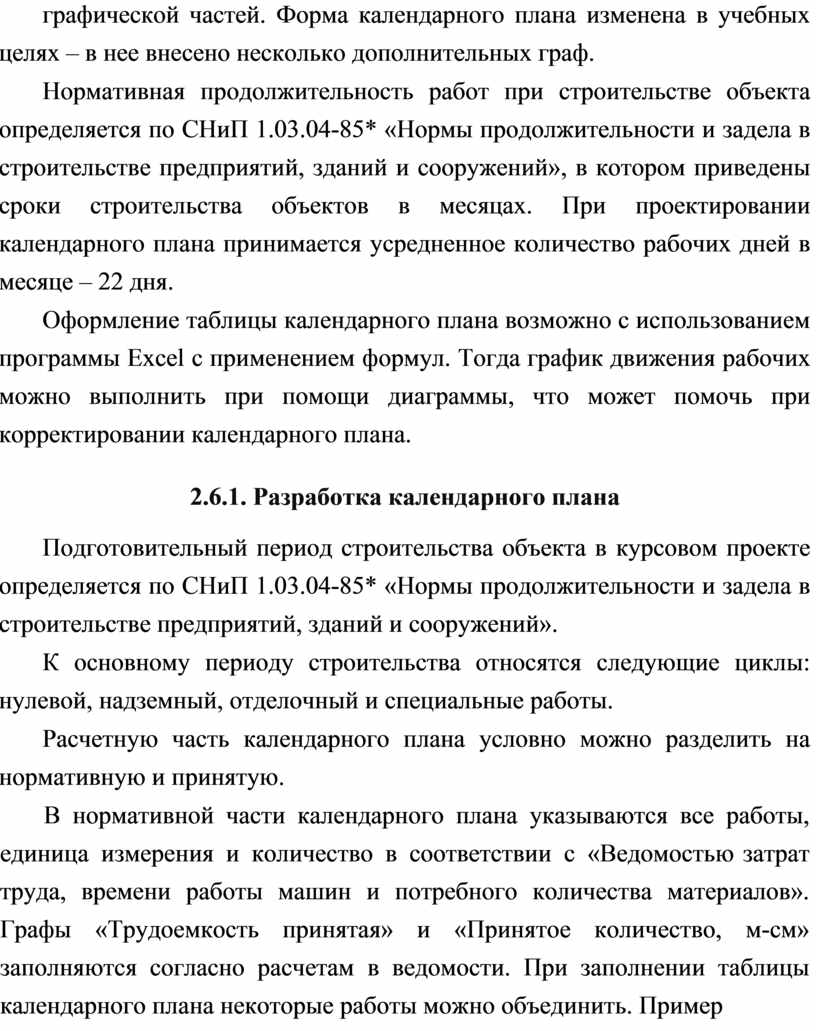

Нормативная продолжительность работ при строительстве объекта определяется по СНиП 1.03.04-85* «Нормы продолжительности и задела в строительстве предприятий, зданий и сооружений», в котором приведены сроки строительства объектов в месяцах. При проектировании календарного плана принимается усредненное количество рабочих дней в месяце – 22 дня.

Оформление таблицы календарного плана возможно с использованием программы Excel с применением формул. Тогда график движения рабочих можно выполнить при помощи диаграммы, что может помочь при корректировании календарного плана.

2.6.1. Разработка календарного плана

Подготовительный период строительства объекта в курсовом проекте определяется по СНиП 1.03.04-85* «Нормы продолжительности и задела в строительстве предприятий, зданий и сооружений».

К основному периоду строительства относятся следующие циклы: нулевой, надземный, отделочный и специальные работы.

Расчетную часть календарного плана условно можно разделить на нормативную и принятую.

В нормативной части календарного плана указываются все работы, единица измерения и количество в соответствии с «Ведомостью затрат труда, времени работы машин и потребного количества материалов». Графы «Трудоемкость принятая» и «Принятое количество, м-см» заполняются согласно расчетам в ведомости. При заполнении таблицы календарного плана некоторые работы можно объединить. Пример объединения работ представлен в табл. 2.9, выполнен на основании фрагмента ведомости из табл. 2.8.

Графы «Принято» заполняют исходя из нормативной части  календарного плана, по этим данным принимают решения по определению количества рабочих, смен и продолжительности по каждому виду работ.

Данные графы «Принятая трудоемкость» определяются путем умножения значений граф «Продолжительность», «Число рабочих» и «Число смен». Производительность труда оценивается по графам «Нормативная трудоемкость» и «Принятая трудоемкость» в процентах. При подсчете производительности труда необходимо придерживать предела 100–130 %.

Таблица 2.8

Фрагмент ведомости затрат труда, времени работы машин и потребного количества материалов

Наименование работ

Таблица ГЭСН

Объем работ

Трудоемкость

Время работы машин

на ед. изм.

на весь

 объем

на ед. изм.

на весь

объем

Ед. изм.

Кол.

ч-ч

ч-ч

ч-дн.

м-ч

м-ч

м-см

Укладка блоков и плит ленточных фундаментов массой:

– до 0,5 т







07-05001-01







100 шт.







0,15







47,6







7,14







0,89







19,24







2,89







0,36

– до 1 т

07-05-

001-02

100 шт.

0,56

66,8

37,41

4,68

27,06

15,15

1,89

– более 1,5 т

07-05-

001-04

100 шт.

0,27

118

31,86

3,98

65,44

17,67

2,2



Таблица 2.9

Фрагмент календарного плана

Цикл работ

Наименование работ

Объем работ

Машины



Принято

Ед. изм.

Кол.









чдн.



м-см

дн.

см

чел.

Тп

%

чел.

Нулевой

Укладка  блоков  и плит фундаментов

100 шт.

0,98

9,55



4,45

2

1

5

10

96



Графическая часть календарного плана проектируется в зависимости от технологической последовательности, правил техники безопасности, равномерной потребности в рабочих, рационального  использования машин. По возможности максимально совмещаться между собой работы. Состав звена или бригады, выполняющей работы одного вида, должен быть постоянным. Необходимо следить за равномерным использованием строительной техники и ритмичным завозом материалов и конструкций.

Период работы в графике обозначается линиями – векторами. При проектировании работ в 2 смены выполняются 2 параллельные линии. Над каждым вектором указывается количество рабочих. При двухсменной работе количество рабочих показывается в виде суммы двух цифр.





Рис. 2.1. Пример оформления периода работы календарного плана



При выполнении таблицы календарного плана в программе Excel период работы отмечают следующим образом: ячейки выделяют цветом и в каждой ячейке указывается количество рабочих – для автоматического подсчета количества рабочих в день и в смену. При выполнении работ в 2 смены рекомендуется данные о второй смене выделить в отдельную строку настоящей работы и период работы второй смены отмечать цветом, отличающимся от цвета, используемого для обозначения данных первой смены (рис. 2.1).

Цикл специальных работ выполняется после расчета нормативной и принятой части нулевого, надземного и отделочного цикла. Нормативная трудоемкость у прочих непредвиденных работ составляют 10 % от суммарной трудоемкости всех работ при строительстве объекта. Период их работы – от начала кирпичной кладки стен до окончания всех работ.

Затраты труда на выполнение санитарно-технических и электромонтажных работ зависят от строительного объема здания. Они определяются путем умножения строительного объема здания на норму затрат труда на 1 м3 (табл. 2.10).



Таблица 2.10

Затраты труда на выполнение

санитарно-технических и электромонтажных работ

Виды работ

Ед. изм.

Затраты труда на 1 м3 здания  при строительстве зданий

гражданских

промышленных

сельскохозяйственных

Санитарнотехнические работы

ч-дн/м3

0,01

0,04

0,005

Электромонтажные работы

ч-дн/м3

0,014

0,012

0,007



Санитарно-технические работы выполняются в период с окончания кирпичной кладки стен до середины отделочных работ. Внутренние электромонтажные работы – с начала общестроительных внутренних работ до окончания всех внутренних отделочных работ.

Нормативная трудоемкость работ по благоустройству и озеленению составляет 12–15 % от суммарной трудоемкости всех работ при строительстве объекта. Период работы – от окончания устройства кровли до окончания всех работ на объекте.

2.6.2. Построение графиков ресурсов  на основе календарного плана

При проектировании календарного плана необходимо предусмотреть на всем протяжении строительства равномерное движение рабочих. Для этого вычерчивают график движения рабочих в проекционной связи с календарным планом под графической частью,  используя значения количества рабочих в день и в смену (рис. 2.2).

При проектировании календарного плана следует избегать  авральных периодов, поэтому на графике на должно быть резких  перепадов, больших подъемов или впадин. Рабочая сила должна быть распределена равномерно, для этого при проектировании графической части и графика движения рабочих необходимо проводить корректировку. При этом нужно помнить про технологическую последовательность ведения работ и правила техники безопасности.





 Рис. 2.2. Пример оформления графика движения рабочих



Под графиком движения рабочих выполняют график работы  машин, который выполняется в проекционной связи с календарным планом. Вектором отмечается период работы машины по календарному плану и сверху указывается, сколько дней и смен машина ведет работу. В табл. 2.11 представлен пример оформления графика в программе Excel.



Таблица 2.11

График работы машин

Наименование машин

Марка

Кол.









Рабочие дни





1

2

3

4

5

6

7

8

9

10

11

и

т. д.

Бульдозер



1

2

д





















Экскаватор



1



2

д



















Кран



1











8

д

н

х

1

см



График работы машин заполняется в соответствии с календарным планом по значениям графы «Наименование и марка машин» и по данным периода работы этой машины в графической части.

График завоза и расхода материальных ресурсов необходим для организации доставки на объект строительства материалов, конструкций и изделий. Он позволяет следить за ритмичной поставкой  материалов и конструкций.

Таблица 2.12 График завоза и расхода материальных ресурсов

Наименование материалов

Ед. изм.

Кол.







Рабочие дни





1

2

3

4

5

6

7

8

9

10

и

т. д.

Песок

м3

28

14

14





















10

9

9















Бетон

м3

4







1

1

1

1















1

1

1

1









Кирпич

тыс. шт.

31











15

16





















6

8

8

7





Из ведомости затрат труда, времени работы машин и потребного количества материалов заполняются графы «Наименование материалов», «Единица измерения» и «Количество». Период расхода материалов должен соответствовать периоду выполнения работы по календарному плану, на графике обозначается пунктирной линией. Сплошной линией обозначают период завоза материалов и конструкций на строительную площадку.

Над вектором периода завоза указывается количество завозимого материала по дням. При определении количества материалов по дням привоза следует учесть, что бетон и раствор указываются с точностью до 0.25 м3, а конструкции – с помощью целых цифр.

При выполнении графика в программе Excel периоды завоза и расхода материалов отмечаются разными цветами в двух строках с обозначением одного материала. В ячейке указывается количество материала. Пример оформления графика дан в табл. 2.12.

При проектировании графика завоза и расхода материальных  ресурсов необходимо предусмотреть следующие моменты:

                       материалы, которые подлежат хранению (бетон, раствор), завозят в период расхода данного материала;

                       материалы, запроектированные в малом количестве, привозят за 1–2 дня до периода их расхода;

                       конструкции и материалы, доставляемые в большом количестве, начинают завозить за 2–4 дня до периода расхода и параллельно в период расхода данных конструкций и материалов, чтобы не перезагружать места складирования.

2.6.3. Расчет технико-экономических показателей

После проектирования календарного плана подсчитываются технико-экономические показатели, по которым оценивается вариант спроектированного календарного плана. При необходимости в календарный план вносят корректировки и пересчитываются показатели.

Расчет технико-экономических показателей оформляется в тексте пояснительной записки. На лист календарного плана показатели  выносятся в табличной форме в полном объеме или в готовом результате в зависимости от скомпонованности листа. Пример оформления технико-экономических показателей для листа календарного плана дан в табл. 2.14.



1. Коэффициент продолжительности строительства объекта



где Ппр – принятая продолжительность строительства по календарному плану, дн.;

Пн – нормативная продолжительность строительства объекта по СНиП 1.04.03-85*, дн.

Коэффициент kпр должен быть < 1.





Таблица 2.13 Календарный план производства работ

Цикл работ

Наименование  работ

Объем работ

Нормативная трудо-

емкость, ч-дн.

Машины





Принято



Месяцы







Рабочие дни

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25



Подготовительный период

















































Основной период















































Нулевой

















































Надземный

















































Отделочный



















































Итого  общестроительные работы





*





*





*

*





























                                                                                                                                                               42



Окончание табл. 2.13

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

Спец.  работы

1.  Прочие неучтенные 10 %

2.  Санитарнотехнические

3.  Электромонтажные

4.  Озеленение

12–15 %

















































Всего





*





*





*

*











































Число рабочих

в смену

























в день



























Примечание. * Подсчитывается итоговая сумма по данным всей графы.



43


2.   Коэффициент совмещенности работ

,

где  t – сумма продолжительностей отдельных работ (итог суммы по данным графы «Принято: продолжительность, дн.» календарного плана, см. табл. 2.13), дн.;

Коэффициент kс должен быть равен 3–5.



3.   Коэффициент равномерности движения рабочих

,

где Рmax – наибольшее количество рабочих в день (по графику движения рабочих), чел.;

Рср.  – среднее количество рабочих в день, чел.

Среднее количество рабочих в день определяется путем деления значений общей принятой трудоемкости Тпр (итог графы календарного плана «Принято: трудоемкость», см. табл. 2.13) на значения принятой продолжительности строительства:

.



4.   Удельная трудоемкость на 1 м3 строительного объема здания



где Тпр – общая принятая трудоемкость, в ч-дн.; V – строительный объем здания, м3.

Ориентировочная удельная трудоемкость у жилых и гражданских зданий из кирпича составляет 0,4–0,8 ч-дн/м3.



5.   Производительность труда в %.

Определяется путем деления Тн на Тпр и умножения на 100:



где Тн – итоговые данные графы «Нормативная трудоемкость, ч-дн.»;

Тпр – итоговые данные графы «Принято: трудоемкость, ч-дн.»

(см. табл. 2.13).

Таблица 2.14

Технико-экономические показатели календарного плана

№ п/п

Наименование показателей

Значение

1

Коэффициент продолжительности строительства объекта



2

Коэффициент совмещенности работ



3

Коэффициент равномерности движения рабочих



4

Удельная трудоемкость на 1 м3 строительного объема здания



5

Производительность труда в %






3. РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОЙ КАРТЫ

Технологическая карта – это один из основных документов, входящих в состав проекта производства работ, она содержит указания по организации и производству работ, проектные решения по технике безопасности на строительной площадке, необходимые расчеты для калькуляции трудовых затрат, графика выполнения процессов, ресурсов конкретного вида работы.

В курсовом проекте выполняется технологическая карта на один из видов работ, входящих в номенклатуру календарного плана на строительство объекта. Вид работы указывается преподавателем в задании на проектирование проекта производства работ.

В технологической карте, кроме пояснительной записки, представляют графическую часть, к ней относят схемы производства работ, на которых указаны путь движения крана, места стоянок и складирования материалов и конструкций, или схемы рабочих мест определением области работ, рубежей участков, на которые поделен объект.

3.1. Назначение и область применения

В данном разделе представляют краткое описание по назначению и области применения технологической карты данного вида работ, в котором указываются конкретный вид работ, конструктивные элементы и части здания, где производится работа, рекомендации по использованию технологической карты, наименование строительных материалов, которые используются в технологическом процессе.

Обязательно указываются особенности и условия производства работ, включая температурные, гидрогеологические, влажностные и другие условия.

3.2. Номенклатура работ, подсчет объемов работ

В зависимости от вида работ технологической карты составляется номенклатура работ и к ней подсчитываются объемы работ.

Рассмотрим на примере составления технологической карты на монтаж плит перекрытия, которая включает в себя номенклатуру следующих работ:

                       доставку и разгрузку плит;

                       установку плит;

                       сварку закладных деталей;

                       антикоррозийную защиту закладных деталей; – заделку стыков и швов.

Подсчет объемов работ оформляют в табличной форме, пример оформления технологической карты на монтаж плит перекрытия дан в табл. 3.1 и 3.2. Форма таблицы для составления карты на другие  виды работ приведена в приложении 5.



Таблица 3.1 Ведомость конструкций, подлежащих монтажу

Наименование конструкций

Марка

Кол.

Объем бетона, м3

Масса, т

на ед.

общий

на ед.

общая

Плиты  перекрытия

ПК63.10-3АтVтa

28

3,22

90,16

1,85

51,8

ПК72.15-4.5АтVm

16

1,35

21,6

3,3

52,8

Итого



44



111,76



104,6



Таблица 3.2 Ведомость объемов работ по постоянному закреплению элементов

Наименование работ

Ед. изм.



Объем работ



на один элемент

количество

элементов

на весь процесс

Сварка закладных деталей

м

0,5

44

22

Антикоррозийная защита

шт.

4

44

176

Заливка швов плит покрытия

м

206



По чертежам исходных данных производится подсчет объемов работ, подлежащих включению в данную технологическую карту.

По сборникам Единых норм и расценок (ЕНиР) для строительных работ принимаются состав работ, единицы измерения. В табл. 2.3 представлен перечень сборников ЕНиР по видам строительных работ.

3.3. Выбор способа производства работ и ведущего механизма

Для производства строительно-монтажных работ на строительной площадке подбирают машины и механизмы в зависимости от конструктивных особенностей здания и вида выполняемых работ.

Необходимо подобрать и указать конкретные марки машин,  которыми будут производиться работы на данном объекте. Желательно осуществлять монтаж всех элементов здания одним краном. Поэтому при подборе крана учитывают:

                       место установки элемента (необходимую ширину охвата здания стрелой крана);

                       размеры и массу сборных элементов; – высоту установки элемента.

При подборе основных машин и механизмов рекомендуется проанализировать номенклатуру работ, предусмотренную проектом, и исходя из видов работ привести краткие сведения о методах и способах производства работ подобранными машинами и механизмами.

3.4. Калькуляция трудовых затрат

Калькуляция затрат труда и суммы заработной платы на данный вид работ составляется по нормативам сборников ЕНиР. Пример оформления калькуляции трудовых затрат на монтаж плит перекрытия представлен в табл. 3.3.

Графа «Обоснование» заполняется в соответствии с ЕНиР, из которого выписываются нормы: §ЕНиР, № таблицы и строки, буквенное обозначение столбца.

Наименование работ должно соответствовать номенклатуре технологической карты заданного вида работ, но с корректировкой по данным сборника ЕНиР. Например, разгрузка плит перекрытия по данным сборника ЕНиР делится по массе, так как от веса элемента зависят трудозатраты.

Единица измерения должна соответствовать той, что приведена в сборнике ЕНиР, как правило она указана в названии таблицы, из которой выписываются нормы.

Нормы затрат труда выписываются в «ч-ч» при выполнении  работ механизировано в «м-ч».

Затраты на весь объем работ определяются путем умножения объема работ на норму затрат труда на единицу измерения в «ч-ч» и «м-ч».

В графе «Расценка» приводится формула: числитель – расценка труда рабочего, знаменатель – расценка труда машиниста.

Сумма заработной платы определяется умножением данных объема работ на значения расценок труда рабочего и машиниста (данные записываются в числитель и знаменатель соответственно).

Состав звена выписывается по рекомендациям из сборников ЕНиР.

В графу «Итого» вносятся итоги расчет: только сумма заработной платы рабочего (в числителе), машиниста (в знаменателе).

В сборниках ЕНиР представлены расценки прошлых лет, для  перехода к действующим ценам используется инфляционный коэффициент k, действующий на момент составления калькуляции. Коэффициент принимается по указаниям преподавателя.



Таблица 3.3

Калькуляция трудовых затрат и заработной платы

Обоснование

Наименование работ

Ед. изм.

Объем работ

Норма затрат

на единицу измерения

Затраты  на весь объем

Расценка

Сумма заработной платы

Состав звена по ЕНиР

ч-ч

м-ч

ч-ч

м-ч

руб. коп.

руб. коп.



§Е25-14,

Т. 2,

№ 2, в, г

Разгрузка элементов массой  до 2 т

шт.

28

0,58

0,29

16,24

8,12

0-38.9

0-26,4

10-89,2 7-39,2

Такелажники

3р-1

2р-1

№ 5, в, г

То же,  до 4 т

шт.

16

0,84

0,42

13,44

6,72

0-56,3

0-44,5

9-00,8 7-12

То же

§Е4-1-7,

№ 3, а, б

Установка плит  перекрытия

площадью

до 10 м2

шт.

28

0,72

0,18

20,16

5,04

0-50,9

0-19,1

14-25,2 5-34,8

Монтажник

4р-1

3р-2 2р-1

Окончание табл. 3.3

№ 4, а, б

То же,  до 15 м2

шт.

16

0,88

0,22

14,08

3,52

0-62,3

0-23,3

9-96,8

3-72,8

То же

§Е4-1-22,

№ 2

Антикоррозийное покрытие сварных соединений

10 ст.

17,6

1,1

19,36

0-78,7

13-

85,12

Монтажник

4р-1

3р-1



§Е4-1-26,

№ 3, б

 Заливка швов панелей плит перекрытия

100 м

2,06

6,4

13,18

4-77

9-82,62

4р-1

3р-1



Итого

















23-58,8





Итого с k =















*



3.5. График выполнения работ

График выполнения работ является важной составляющей технологической карты, по нему определяются сроки продолжительности работ, количество рабочих, последовательность выполнения и взаимная увязка процессов данного вида работы между собой (табл. 3.4).



Таблица 3.4

График выполнения работ

Наименование работ

Объем работ

Принято



Рабочие дни

Ед. изм.

Кол.

1

2

3

4

Разгрузка  элементов

шт.

44

3,71

1,86

1

1

3

3

123









Установка плит  перекрытия

шт.

44

4,28

1,07

1

1

4

4

107









Антикоррозийное  покрытие сварных швов

10 ст.

17,6

2,42

1

1

2

2

121









Заливка швов панелей плит перекрытия

100 м

2,06

1,65

1

1

2

2

82,5









Итого





12,06









11

110









График следует строить в линейной форме.

Проектирование графика начинают с выписывания данных из калькуляции. Причем нормативная трудоемкость подсчитывается в калькуляции в «ч-ч» и в «м-ч», а в график выписывается в «ч-дн.» и «м-см». Для этого нормативная трудоемкость в «ч-ч» и «м-ч»  делится на 8 ч работы в смену.

Продолжительность работ, связанных с работой строительных машин, определяется по «м-см» работы машин, а всех сопутствующих работ с увязкой их с основными процессами.

Выполнение норм по каждому процессу должно находиться в пределах от 100 до 130 %. В отдельных случаях допускается менее 100 %, но не менее 75 %. При этом общий процент выполнения норм по технологической карте должен быть обязательно больше 100 %.

3.6. Расчет состава звена

Состав звена или бригады принимается по калькуляции трудовых затрат на основании рекомендаций ЕНиР.

Когда для производства заданного вида работы требуется выполнить несколько процессов, тогда состав звена определяется расчетом в табличной форме. Пример расчета состава звена на монтаж плит перекрытия – в табл. 3.5–3.7.

Если для производства работ требуется несколько звеньев, то выполняется расчет состава того звена, которое выполняет основные процессы.

Квалификационный состав звеньев по нормативам ЕНиР заполняется по калькуляции трудовых затрат с указанием разрядов и профессий рабочих (см. табл. 3.5).

В таблице расчета квалификационного состава звена по трудоемкости указываются виды работы и соответствующая им трудоемкость из калькуляции трудовых затрат, распределенная по разрядам

(см. табл. 3.6).

Выбор квалификационного состава звена зависит от распределенной по разрядам трудоемкости из табл. 3.6. Количество рабочих по расчету (всего) принимается по графику выполнения работ (см. табл. 3.4) и по разрядам высчитывается в пропорциональном  соотношении трудоемкости и общего количества рабочих. Графа «Принятое количество рабочих» заполняется с округлением до целых цифр количества рабочих по расчету.



Таблица 3.5 Квалификационный состав звеньев по нормативам ЕНиР

Наименование работ

Профессия

Всего рабочих

В т. ч.

по разрядам

4

3

2

Разгрузка элементов

Такелажник

2

1

1

Установка плит перекрытия

Монтажник

4

1

2

1

Антикоррозийное покрытие

Монтажник

2

1

1

Заливка швов

Монтажник

2

1

1



Таблица 3.6 Расчет квалификационного состава звена по трудоемкости

Наименование работ

Общая трудоемкость, ч-дн.

В т. ч. по разрядам

4

3

2

Разгрузка элементов

3,71

1,85

1,86

Установка плит перекрытия

4,28

1,07

2,14

1,07

Антикоррозийное покрытие

2,42

1,21

1,21

Заливка швов

1,65

0,82

0,83

Итого

12,06

3,1

6,03

2,93



Таблица 3.7 Выбор квалификационного состава звена

Профессия, разряд

Трудоемкость, ч-дн.

Количество рабочих по графику выполнения работ и расчету

Принятое количество рабочих

Монтажник. Всего



12,06



11



11

в т. ч. 4 р.

3,1

2,83

3

3 р.

6,03

5,5

6

2 р.

2,93

2,67

2

Исходя из расчета, принимаем следующий состав звена:

                       монтажник 4 разряда – 3 чел.;

                       монтажник 3 разряда – 5 чел.;

                       такелажник 3 разряда – 1 чел.; – такелажник 2 разряда – 1 чел.

3.7. Технико-экономические показатели по технологической карте

После разработки технологической карты выполняется ее технико-экономическая оценка и подсчитываются нормативные и принятые показатели. Показатели оформляются в табличной форме. Пример оформления технико-экономических показателей технологической карты на монтаж плит перекрытия – в табл. 3.8. Таблица заполняется по данным графика выполнения работ.

1.                     Предусмотренный объем работ указывается в единицах конечной продукции для заданного процесса технологической карты.

В графы «Показатели нормативные» и «Показатели принятые» выписывается один и тот же объем из п. 3.2 «Номенклатура работ, подсчет объемов работ».

2.                     Графа «Продолжительность работ» заполняется по данным графика выполнения работ (графической части).

3.                     Трудоемкость на весь объем работ выписывается из графы «Итого» графика выполнения работ, трудоемкость принятая и трудоемкость нормативная будут отличаться друг от друга.

4.                     Производительность труда – нормативная 100 %, принятая производительность выписывается из графика выполнения работ.

5.                     Выработка на одного рабочего в смену подсчитывается в натуральных показателях путем деления объема работ на соответствующую трудоемкость (для принятого показателя – на принятую трудоемкость, а для нормативного показателя – на нормативную).

Для самоконтроля – выработка может составлять:

                       каменные работы – 1,8–2,4 м3;

                       монтаж плит покрытия – 3–5 м3;

                       бетонные работы (фундаменты) – 1,5–2 м3;

                       забивка свай – 4–5 шт.;

                       рулонные кровли – 10–12 м2;

                       монтаж конструкций одноэтажных зданий – 2–3,5 м3;

                       монтаж конструкций гражданских зданий – 6–7 м2;

                       штукатурные работы – 8–12 м2;

                       водная окраска – 18–22 м2;

                       масляная окраска – 11–13 м2;

                       оклейка обоями стен и потолков – 14–16 м2;

                       бетонные полы – 12–14 м2;

                       полы из линолеума – 44–45 м2; – полы из паркета – 7–8 м2.

6.                     Показатели заработной платы на весь объем работ выписываются из «Итого» таблицы калькуляции трудовых затрат с учетом  инфляционного коэффициента k. Нормативный и принятый показатели будут одинаковые. В примере (см. табл. 3.8) приведены данные в ценах 1987 года. При выполнении технологической карты необходимо применить инфляционный коэффициент, действующий на момент составления калькуляции.

7.                     Средняя зарплата на одного рабочего в смену определяется  делением показателей из табл. 3.8: «Сумма заработной платы» на «Трудоемкость на весь объем работ». Так как нормативная и принятая трудоемкость отличаются друг от друга, то и средняя заработная плата высчитывается два раза по графам.

Для самоконтроля средний заработок по нормам ЕНиР (в ценах 1987 года) может составлять 5 р. 50 к. – 7р. 50 к. без учета инфляционного коэффициента.

Таблица 3.8

Технико-экономические показатели технологической карты

Наименование показателей

Ед. изм.

Показатели

нормативные

принятые

1. Предусмотренный объем работ

м3, м2, м, т

111,76

111,76

2. Продолжительность работ

смены

4

4

3. Трудоемкость на весь объем работ

ч-дн.

12,06

11

4. Производительность труда

%

100

110

5. Выработка на одного рабочего в смену в натуральных показателях

м3, м2, м, т

9,27

10,16

6. Заработная плата на весь объем работ

руб. коп.

67–79,74 *k

67–79,74

*k

7. Средний заработок на одного рабочего в смену

руб. коп.

5–62

*k

6–16

*k

3.8. Разработка схемы производства работ

Схема производства работ выполняется на листе технологической карты и должна предусматривать особенности производства данного вида работ.

На схеме производства работ показывают возведенную часть здания на момент выполнения того процесса, на который разрабатывается технологическая карта. Необходимо обозначить оси здания и привязку к ним рабочего крана с указанием пути движения, рабочей и монтажной зоны, мест стоянок и мест складирования конструкций и материалов, необходимых для выполнения заданного вида работы. При выполнении монтажных работ, конструкции пронумеровываются в соответствии с последовательностью их установки.

При выполнении внутренних работ на схеме производства работ показывают пути передвижения отдельных рабочих, звеньев или бригад, а также указывается последовательность выполнения работ в отдельных помещениях.

3.9. Указания по производству работ

Указания по производству работ составляются в соответствии со сводом правил данного вида работы и по типовым технологическим картам.

В указаниях по производству работ должны быть представлены современные методы и новые технологии ведения работы на разрабатываемую технологическую карту. Необходимо указать:

    работы, которые должны быть выполнены до начала данного вида работ;

    краткие требования к технической подготовке работ;

    состав и последовательность подготовительных работ;

    способы доставки и подачи материалов;

    методы и способы ведения работ и рабочих операций;

    последовательность выполнения отдельных рабочих операций;

    способы механизации работ;

    состав звеньев, выполняющих отдельные процессы;

    при выполнении монтажных работ указываются способы временного крепления, выверки, геодезического контроля;

    при выполнении работ в соответствии с технологиями и особыми условиями фирм производителей материалов и оборудования следует указывать эти условия.

3.10. Требования к качеству выполнения.

Схемы пооперационного контроля

Схемы пооперационного контроля качества данного вида работ разрабатываются обучающимися самостоятельно на основе типовых технологических карт в табличной форме. Пример оформления схемы пооперационного контроля качества на монтаж плит перекрытия представлен в табл. 3.9.

Таблица 3.9

Состав операций и средства контроля

Этапы работ

Контролируемые операции

Контроль (метод, объем)

Оформляемая  документация

Подготовительные работы

Проверить:

Визуальный

Паспорта (сертификаты), общий жур-

нал работ, акт освидетельствования

(приемки) ранее  выполненных работ

– наличие документа о качестве;

– качество поверхности, точность геометрических    параметров, внешний вид плит;

Визуальный, измерительный, каждый элемент

– очистку опорных поверхностей ранее смонтированных конструкций (ригелей, диафрагм жесткости, опорных столиков колон) и монтируемых плит от мусора, грязи, снега и наледи;

Визуальный

– наличие акта освидетельствования (приемки) ранее выполненных работ;

Визуальный

– наличие разметки, определяющей проектное положение плит на опорах

Измерительный

Монтаж плит перекрытий

Контролировать:

Измерительный, каждый элемент

Общий журнал  работ

– установку плит в проектное положение (отклонение от симметричности глубины опирания плит в направлении перекрываемого пролета, разность отметок лицевых поверхностей двух

смежных плит);

– глубину опирания плит;

– толщину слоя раствора под плитами

Приемка выполненных работ

Проверить:

Измерительный каждый элемент

Акт освидетельствования (приемки)  выполненных

работ, исполнитель-

ная геодезическая схема

– фактическое положение смонтированных плит (отклонение от разметки, определяющей проектное положение плит на опорах, разность отметок лицевых поверхностей смежных плит,

глубину опирания плит);

– внешний вид лицевых поверхностей

Визуальный

Контрольно-измерительный инструмент: рулетка, линейка металлическая, нивелир

Операционный контроль осуществляют: мастер (прораб), геодезист – в процессе работ

Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика

Требования по контролю качества представляются в табличной форме на листе технологической карты либо в пояснительной записке. При составлении схемы пооперационного контроля качества  необходимо руководствоваться соответствующими сводами правил к данному виду работы, использовать современные технологии,  машины, механизмы и измерительные приборы.

Технические требования к качеству выполнения работы оформляются в соответствии со сводом правил в тексте пояснительной записки, при необходимости представляют эскизы конструкций с указанием допускаемых отклонений.

3.11. Материально-технические ресурсы

В пояснительной записке курсового проекта оформляются требования к качеству применяемых материалов, изделий по нормативным документам (ГОСТ, ТУ) на заданный вид работы технологической карты. На листе технологической карты оформляется ведомость конструкций и материалов на заданный вид работ. В табл. 3.10 представлен пример ведомости на монтаж плит перекрытия.



Таблица 3.10 Ведомость конструкций, материалов

Наименование

Марка

Единица  измерения

Количество

Плита перекрытия

ПК63.10-3АтVтa

шт.

28

Плита перекрытия

ПК72.15-4.5АтVm

шт.

16



Для определения необходимого количества материалов, полуфабрикатов, конструкций в пояснительной записке выполняют ведомость потребного количества материалов и конструкций по сборникам ГЭСН. Ведомость заполняется аналогично как в п. 1.4, но только на тот вид работы, на который составляется технологическая карта. В табл. 3.11 представлен пример оформления ведомости на монтаж плит перекрытия.

На листе технологической карты оформляется в табличной форме (табл. 3.12) нормокомплект машин, инструментов и приспособлений. В таблице указываются машины и механизмы, а также инструменты и приспособления, которыми будет производиться работа. Для  составления нормокомплекта рекомендуется использовать карты трудовых процессов, типовые технологические карты.



Таблица 3.11 Ведомость потребного количества материалов и конструкций

Наименование работ

Таблица ГЭСН

Объем работ



Материалы



Раствор готовый кладочный,

цементный,

М100, м3

Электроды сварочные Э42, диаметр 6 мм, т

Краска для  наружных работ, коричневая, т

Ед. изм.

Кол.

норма на ед. изм.

на весь

объем

норма на ед. изм.

на весь

объем

норма на ед. изм.

на весь

объем

Установка панелей  перекрытия с опиранием на 2 стороны площадью:

– до 10 м2







07-05011-06







100 шт.









0,28









6,53









1,8284









0,05









0,014









0,009









0,00252

– до 15 м2

07-05-

011-09

100 шт.

0,16

3,81

0,6096

0,01

0,0016

0,005

0,0008

Итого









2,438



0,0156



0,00332



Таблица 3.12

Нормокомплект машин, инструментов, приспособлений

Наименование

Марка

Количество

Краткая техническая характеристика или ГОСТ









3.12. Допускаемые отклонения

Допускаемые отклонения при производстве работ оформляются в тексте пояснительной записки и/или в табличной форме на листе технологической карты. Данные выписываются из соответствующей главы свода правил на заданный вид работ. Пример оформления таблицы с допускаемыми отклонениями представлен в табл. 3.13.



Таблица 3.13

Допускаемые отклонения

Предельные отклонения

Значение

Разности отметок лицевых поверхностей двух смежных непреднапряженных панелей (плит) перекрытий в шве при длине плит:

до 4 м

8 мм

от 4 до 8 м

10 мм

от 8 до 16 м

12 мм

От симметричности (половина разности глубины опирания концов элемента) при установке плит в направлении перекрываемого пролета при длине  элемента:

до 4 м

5 мм

от 4 до 8 м

6 мм

от 8 до 16 м

8 мм

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм

Марка раствора – по проекту, подвижность – 57 см

Поверхности смежных плит перекрытий вдоль шва со стороны потолка должны быть совмещены

Глубина опирания плит – по проекту



4. БЕЗОПАСНОСТЬ ТРУДА ПРИ ПРОИЗВОДСТВЕ РАБОТ НА ОБЪЕКТЕ

Проектные решения по охране труда и технике безопасности принимаются в соответствии с СП 49.13330.2010 «Безопасность труда в строительстве» и оформляются в виде текста пояснительной записки. Решения по технике безопасности для заданного вида работы в разделе технологической карты выносятся на лист технологической карты в виде текстовой части над основной надписью.

В пояснительной записке курсового проекта оформляются требования по безопасности, предусматриваемые в документации по организации строительства, и должны быть отражены вопросы обеспечения безопасности при проведении строительных работ на объекте.

При составлении мероприятий по обеспечению безопасности труда при производстве работ необходимо изложить конкретные  мероприятия, исключающие возможность травматизма при выполнении строительно-монтажных работ на объекте. Следует указать,  какие средства индивидуальной защиты и какая специальная одежда должны быть у рабочих-строителей. Указываются требования, которые предъявляются к инструментам и приспособлениям.

Если при работе с машинами, механизмами и оборудованием требуются особые условия эксплуатации, их указывают в соответствии с условиями, оговоренными фирмами производителями.

При разработке проектных решений в области безопасности труда на строительной площадке необходимо руководствоваться:

                       типовыми решениями по обеспечению выполнения требований безопасности труда, каталогами средств защиты работающих и справочными пособиями;

                       приказами, правилами и стандартами в области безопасности и охраны труда;

                       инструкциями заводов-изготовителей машин и оборудования, применяемых в процессе строительных работ;

                       инструкциями заводов-изготовителей строительных материалов, изделий и конструкций по обеспечению безопасности труда в процессе их применения.

В раздел по безопасности труда должно быть включено минимальное количество мероприятий, которые будут гарантировать безопасность труда для персонала и минимизировать негативные воздействия на окружающую среду.





5. ВЫВОДЫ ПО ПРОЕКТУ

Проект производства работ на строительство объекта должен быть разработан в соответствии с выданным руководителем проекта индивидуальным заданием, с соблюдением принятых норм и правил при проектировании.

Выводы по проекту должны содержать краткое изложение обо всех выполненных работах обучающимся при разработке курсового проекта по каждому разделу последовательно.





ПРИЛОЖЕНИЯ

Приложение 1







МДК.01.02 Проект производства работ









ПОЯСНИТЕЛЬНАЯ ЗАПИСКА



Проект производства работ  на строительство двухэтажного жилого дома











Группа ___________________

Выполнил: ________________

Проверил: _________________











                                                                                                 2024 г.

Приложение 2

МИНОБРНАУКИ РОССИИ





ЗАДАНИЕ

на выполнение курсового проекта  по МДК 01.02 Проект производства работ



             Студенту (ке)

курса ___ группы ____ специальности 08.02.01 Строительство

и эксплуатация зданий и сооружений



              Тема Проект производства работ                                                          _



Исходные данные:

1.  Архитектурно-конструктивные чертежи объекта строительства.

2.  Выполняются работы в _________ время.

3.  Работы начинаются с _________ месяца.

4.  Продолжительность строительства определяется по СНиП 1.04.03-85* (часть 1 и 2) Норма продолжительности строительства и задела в строительстве предприятий, зданий и сооружений.

Законченный курсовой проект должен состоять из пояснительной записки и графической части.

Графическая часть проекта выполняется при помощи программного обеспечения автоматизированного проектирования. По формату, условным обозначениям, цифрам, масштабам чертежи должны соответствовать требованиям ГОСТ.

Содержание графических работ:

Лист 1. Календарный план производства работ, графики ресурсов, технико-экономические показатели (формат А1).

Лист 2. Технологическая карта: схема производства работ, разрез, график производства работ, материально- технические ресурсы,  ведомость конструкций и материалов, состав звена, допускаемые  отклонения (формат А1).

Содержание пояснительной записки:

1.   Исходные данные для проектирования.

2.   Календарный план производства работ.

3.   Технологическая карта.

4.   Безопасность труда при производстве работ на объекте.

5.   Выводы по проекту.

6.   Список источников.

Пояснительная записка выполняется на листах формата А4 (210 × 297 мм) шрифтом гарнитуры GOST type B, размер шрифта

№ 16. Межстрочный интервал: множитель 1,2. Информацию в разделах пояснительной записки следует излагать по возможности кратко, чтобы размер в целом не превышал при печатном тексте 40–

50 страниц.





             Руководитель проекта                                                          ____

                                                                                              (подпись)                                (ФИО)



Дата выдачи «___»_________20__г.

Срок окончания «___»_________20__г.











Приложение 3

СОДЕРЖАНИЕ

лист



Введение

Исходные данные

1.   Календарный план. Цели и задачи проекта

1.1.       Условия строительства

1.2.       Определение объемов работ

1.3.       Определение трудоемкости работ и потребности в машинах

1.4.       Определение потребности в материальных ресурсах

1.5.       Выбор методов производства работ

1.6.       Календарный план производства работ

1.6.1.   Разработка календарного плана

1.6.2.   Построение графиков ресурсов на основе календарного плана

1.6.3.   Расчет технико-экономических показателей

2.   Разработка технологической карты на _______________________

2.1.       Назначение и область применения

2.2.       Номенклатура работ, подсчет объемов работ

2.3.       Выбор способа производства работ

2.4.       Калькуляция трудовых затрат

2.5.       График выполнения работ

2.6.       Расчет состава бригады или звена

2.7.       Технико-экономические показатели

2.8.       Указания по производству работ

2.9.       Пооперационный контроль качества работ

2.10.   Материально-технические ресурсы

2.11.   Допускаемые отклонения

3.   Безопасность труда при производстве работ на объекте

Выводы по проекту

Список источников











                                     КП   08.02.01      ПЗ











Изм.

Лист

№ докум.

Подпись

Дата

Разраб.







Пояснительная записка

Стадия

Лист

Листов

Рук.









У



1











гр. ______

















 Приложение 4

Оформление листов пояснительной записки

На всех листах пояснительной записки, кроме листа содержания, расположена основная надпись:





Приложение 5

Ведомость подсчета объемов земляных работ

Вид работ

Эскизы и формулы подсчета

Единица измерения

Количество











Ведомость подсчета объемов работ по погружению свай

Длина свай, м

Сечение, м × м

Объем одной сваи, м3

Количество свай, шт.

Общий объем, м3













Ведомость подсчета объемов работ по заполнению проемов

Тип проема

Количество

Размеры, м

Периметр, м

Площадь, м2

высота

ширина

одного

общая

















Ведомость подсчета объемов штукатурных, облицовочных работ,

масляной окраски, оклейке обоями

Наименование

помещений

Размеры, м × м

Периметр, м

Высота помещения, м

Площадь  стен  с проемами, м2

Площадь

проемов, м2

Площадь

отделки стен, м2

Площадь

потол-

ков, м2

Колич. одинаковых

помещений

Общая  площадь,

м2

стен

потол-

ков

























Ведомость подсчета объемов работ по водной окраске поверхностей

Наименование

помещений

Размеры, м × м

Периметр, м

Высота поме-

щения, м

Площадь

отделки

стен, м2

Площадь

потол-

ков, м2

Колич. одинаковых

помещений

Общая площадь, м2

стен

потол-

ков



















Ведомость подсчета объемов работ по водной окраске поверхностей

Тип покрытия

Наименование помещений

Размеры, м

Площадь помещения,

м2

Количество одинаковых помещений

Общая площадь, м2















Ведомость объемов работ по выполнению кирпичной кладки

Наименование работ

Единица измерения

Количество










СПИСОК ИСТОЧНИКОВ

1.            СП 48.13330.2019. Свод правил. Организация строительства СНиП 12-012004. – Введ. 2019-12-24. – М.: Минстрой России, 2019. – М.: Стандартинформ, 2020. – 62 с.

2.            СП 131.13330.2020. Свод правил. Строительная климатология СНиП 2301-1999. – Введ. 2018-11-28. – М.: Минстрой России, 2018. – М.: Стандартинформ, 2018. – 73 с.

3.            СП 20.13330.2016. Свод правил. Нагрузки и воздействия СНиП 2.01.07-85. – Введ. 2016-12-03. – М.: Минстрой России, 2018. – М.: Стандартинформ, 2019. – 109 с.

4.            СП 126.13330.2017. Свод правил. Геодезические работы в строительстве СНиП 3.01.03-84. – Введ. 2017-10-24. – М.: Минстрой России, 2018. – М.: Стандартинформ, 2018. – 53 с.

5.            СП 49.13330.2010. Свод правил – актуализированная редакция СНиП 1203-2001. Безопасность труда в строительстве. – Ч. 1. Общие требования. – Вед. 2010-12-24. – М.: Стандартинформ, 2010. – 48 с.

6.            ГОСТ 21.201-2011. СПДС. Условные графические изображения элементов зданий, сооружений и конструкций. – Вед. 2011-12-08. – М.: Стандартинформ, 2013. – 19 с.

7.            ГОСТ 21.501-2018. Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений. – Введ. 2019-06-01. – М.: Стандартинформ, 2019. – 52 с.

8.            ГОСТ Р 21.101-2020. Система проектной документации для строительства. Основные требования к проектной и рабочей документации. – Введ. 202101-01. – М.: Стандартинформ, 2020. – 65 с.

9.            ГОСТ Р 2.105-2019. Единая система конструкторской документации.

Общие требования к текстовым документам (с Изменением № 1). – Введ. 2020-02-01. – М.: Стандартинформ, 2021. – 40 с.

10.        МДС 12-29.2006. Методические рекомендации по разработке и оформлению технологической карты/ЦНИИОМТП). – М.: ФГУП ЦПП, 2007. – 12 с.

11.        ЕНиР Единые нормы и расценки на все виды работ. Выпуски 1987–1988 гг.

12.        Государственные элементные нормы на общестроительные работы ГЭСН2020. – М.: Минстрой России, 2019. – М., 2020.

13.        Соколов, Г.К. Технология и организация строительства: учебное пособие / Г.К. Соколов. – 15-е изд. – М.: Академия, 2020. – 528 с. – ISBN 978-5-44688463-6.

14.        Лещинский, А.В. Подъемно-транспортные, строительные, дорожные машины и оборудование: учебное пособие для среднего профессионального образования / А.В. Лещинский. – 2-е изд., доп. – М.: Юрайт, 2024. – 270 с. – (Профессиональное образование). – ISBN 978-5-534-15690-4. – Текст: электронный // Образовательная платформа Юрайт [сайт].

15.        Прейс, П.В. Земляные работы: учебное пособие для среднего профессионального образования / П.В. Прейс. – М.: Юрайт, 2023. – 165 с. – (Антология мысли). – ISBN 978-5-534-10800-2. – Текст: электронный // Образовательная платформа Юрайт [сайт].

16.        Сокова, С.Д. Основы технологии и организации строительно-монтажных работ: учебник / С.Д. Сокова. – М.: ИНФРА-М, 2024. – 208 с. – (Среднее профессиональное образование). – ISBN 978-5-16-005552-7.

17.        Рыжевская, М.П. Организация строительного производства: учебник / М.П. Рыжевская. – Минск: РИПО, 2019. – 308 с. – ISBN 978-985-503-904-5.

18.        Либерман, И.А. Техническое нормирование, оплата труда и проектносметное дело в строительстве: учебник / И.А. Либерман. – М.: ИНФРА-М,

2022. – 400 с. – (Среднее профессиональное образование). – ISBN 978-516-003434-8.



СОДЕРЖАНИЕ

Введение ....................................................................................................................... 3

1.   Содержание и оформление проекта ...................................................................... 4

2.   Разработка календарного плана. Цели и задачи проекта .................................... 7

2.1.   Условия строительства .................................................................................... 9

2.2.   Определение объемов работ .......................................................................... 12

2.3.   Определение трудоемкости работ и потребности в машинах ................... 26

2.4.   Определение потребности в материальных ресурсах ................................ 27

2.5.   Выбор методов производства работ ............................................................. 29

2.6.   Календарный план производства работ ....................................................... 34

2.6.1.   Разработка календарного плана ............................................................. 35

2.6.2.   Построение графиков ресурсов на основе календарного плана ........ 38

2.6.3.   Расчет технико-экономических показателей ....................................... 41

3.   Разработка технологической карты ..................................................................... 46

3.1.   Назначение и область применения ............................................................... 46

3.2.   Номенклатура работ, подсчет объемов работ ............................................. 46

3.3.   Выбор способа производства работ и ведущего механизма...................... 48

3.4.   Калькуляция трудовых затрат ....................................................................... 48

3.5.   График выполнения работ ............................................................................. 50

3.6.   Расчет состава звена ....................................................................................... 51

3.7.   Технико-экономические показатели по технологической карте .............. 53

3.8.   Разработка схемы производства работ ......................................................... 55 3.9. Указания по производству работ .................................................................. 56

3.10.   Требования к качеству выполнения.

Схемы пооперационного контроля ............................................................ 56

3.11.   Материально-технические ресурсы ........................................................... 58

3.12.   Допускаемые отклонения ............................................................................ 59

4.   Безопасность труда при производстве работ на объекте .................................. 61

5.   Выводы по проекту ............................................................................................... 63

Приложения ............................................................................................................... 64 Приложение 1 ........................................................................................................ 64

Приложение 2 ........................................................................................................ 65

Приложение 3 ........................................................................................................ 67

Приложение 4 ........................................................................................................ 68

Приложение 5 ........................................................................................................ 69

Список источников .................................................................................................... 71







































Учебное издание



РУББАХ Юлия Николаевна

ЦАРЕВА Анна Николаевна



Организация и выполнение курсового проекта по МДК 01.02 «Проект производства работ»





В авторской редакции





Подписано в печать 15.04.24

Формат 60×84 1/16. Бумага офсетная

Усл. п. л. 4,3. Уч.-изд. л. 4,15

Тираж 20 экз. Рег. № М7/24





Федеральное государственное бюджетное образовательное учреждение высшего образования

«Самарский государственный технический университет» 443100, г. Самара, ул. Молодогвардейская, 244. Главный корпус



Отпечатано в типографии

Самарского государственного технического университета

443100, г. Самара, ул. Молодогвардейская, 244. Корпус № 8



Скачивание материала доступно только для авторизованных пользователей.

Посмотрите также
