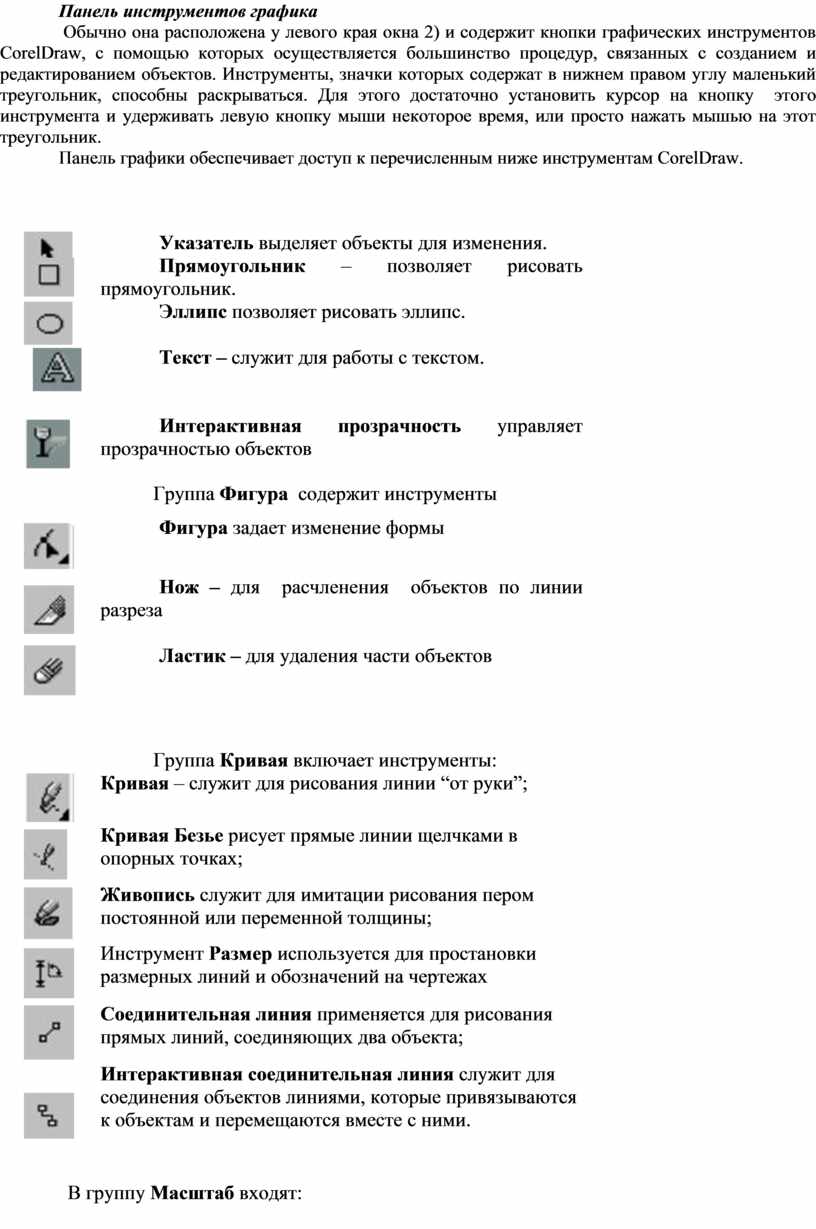

Панель инструментов графика

Указатель выделяет объекты для изменения.

Прямоугольник – позволяет рисовать прямоугольник.

Эллипс позволяет рисовать эллипс.

Текст – служит для работы с текстом.

Интерактивная прозрачность управляет прозрачностью объектов

Группа Фигура  содержит инструменты

Фигура задает изменение формы

Нож – для  расчленения  объектов по линии разреза

Ластик – для удаления части объектов

Группа Кривая включает инструменты:

Кривая – служит для рисования линии “от руки”;

Кривая Безье рисует прямые линии щелчками в опорных точках;

Живопись служит для имитации рисования пером постоянной или переменной толщины;

Инструмент Размер используется для простановки размерных линий и обозначений на чертежах

Соединительная линия применяется для рисования прямых линий, соединяющих два объекта;

Интерактивная соединительная линия служит для соединения объектов линиями, которые привязываются к объектам и перемещаются вместе с ними.

В группу Масштаб входят:

Масштаб служит для масштабирования объектов.

Панорама – для перемещения области видимости по всему рабочему полю.

Группа Многоугольник включает инструменты:

Многоугольник рисует многоугольник с заданным числом углов;

Спираль позволяет рисовать спираль;

Разлиновать бумагу

Группа Интерактивный инструмент Заливка включает инструменты:

Интерактивный инструмент Заливка управляет способами заливки объектов.

Интерактивная заливка по углам позволяет редактировать заливку, разбивая ее на отдельные сегменты, ограниченные опорными точками;

Группа Интерактивное перетекание содержит:

Интерактивное перетекание позволяет задать  перетекание (переход) одного объекта в другой с заданным числом промежуточных трансформаций.

Инструмент Интерактивный контур создает дубликат контуров объекта, размещаемых со смещением относительно оригинала. В зависимости от направления смещения (к центру или вовне) дубликаты образуют внутренний или внешний контур.

Инструмент Интерактивное искажение служит для свободной деформации объекта.  Для этого искажения  на панели свойств выбираюся типы деформации (искажение выпячивыния и выдавливания, искажение застежкой и искажение закручиванием).

Инструмент Интерактивная оболочка позволяет модифицировать контуры выбранных объектов, направляя их по  выбранной пользователем огибающей или просто перемещением опорных точек.

Интерактивное выдавливание служит для “выдавливания” плоских объектов по третьей координате, образуя псевдотрехмерное изображение.

Интерактивная тень создает эффект тени, отбрасываемой выбранным объектом.

Группа Пипетка содержит:

Пипетка позволяет выбрать  цвет контура или элемента заливки объекта в качестве текущего.

С помощью инструмента Краска эти параметры можно применить к другим объектам.

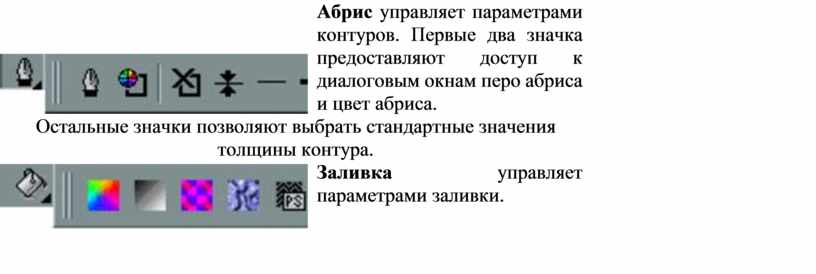

Абрис управляет параметрами контуров. Первые два значка предоставляют доступ к диалоговым окнам перо абриса и цвет абриса.

Остальные значки позволяют выбрать стандартные значения толщины контура.

Заливка управляет параметрами заливки.
