Электрические
свойства веществ
Проводники
Полупроводники
Диэлектрики
Хорошо проводят электрический ток
К ним относятся металлы, электролиты, плазма …
Наиболее используемые проводники – Au, Ag, Cu, Al, Fe …
Практически не проводят электрический ток
К ним относятся пластмассы, резина, стекло, фарфор, сухое дерево, бумага …
Занимают по проводимости промежуточное положение между проводниками и диэлектриками
Si, Ge, Se, In, As
Разные вещества имеют различные электрические свойства, однако по электрической проводимости их можно разделить на 3 основные группы:
Вещества
Электрический ток
в полупроводниках
Собственная проводимость полупроводников
Примесная проводимость полупроводников
p – n переход и его свойства
Цели урока
знать виды полупроводниковых приборов
свойство полупроводников
понимать принцип действия полупроводниковых приборов
знать область применения полупроводниковых приборов в быту и технике

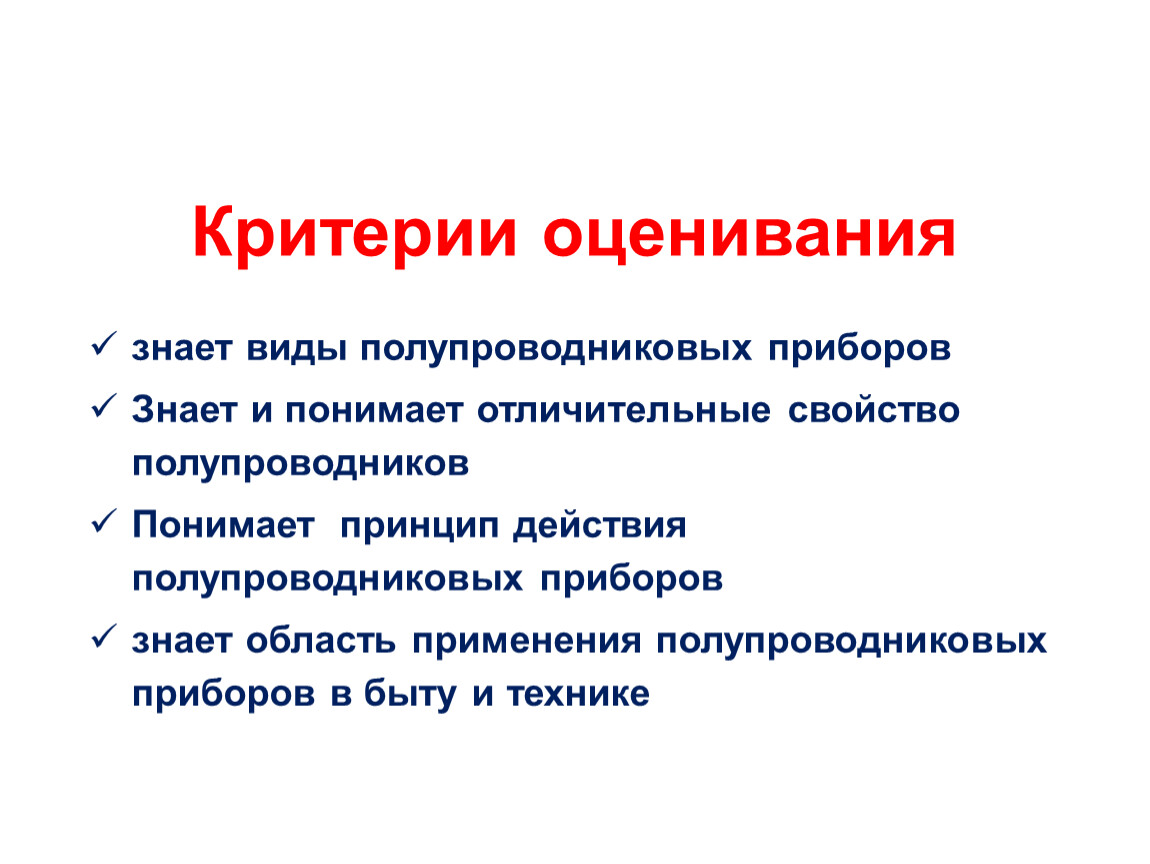

Критерии оценивания
знает виды полупроводниковых приборов
Знает и понимает отличительные свойство полупроводников
Понимает принцип действия полупроводниковых приборов
знает область применения полупроводниковых приборов в быту и технике
Полупроводники
Полупроводники – вещества у которых удельное сопротивление с повышением температуры уменьшается
Собственная проводимость полупроводников
Примесная проводимость полупроводников
p – n переход и его свойства
Электрический ток в полупроводниках
Кремний – 4 валентный химический элемент. Каждый атом имеет во внешнем электронном слое по 4 электрона, которые используются для образования парноэлектронных (ковалентных) связей с 4 соседними атомами
При обычных условиях (невысоких температурах) в полупроводниках отсутствуют свободные заряженные частицы, поэтому полупроводник не проводит электрический ток
Si
Si
Si
Si
Si
-
-
-
-
-
-
-
-
Электрический ток в полупроводниках
Рассмотрим проводимость полупроводников на основе кремния Si
Собственная проводимость полупроводников
Рассмотрим изменения в полупроводнике при увеличении температуры
При увеличении температуры энергия электронов увеличивается и некоторые из них покидают связи, становясь свободными электронами. На их месте остаются некомпенсированные электрические заряды (виртуальные заряженные частицы), называемые дырками.
Si
Si
Si
Si
Si
-
-
-
-
-
-
+
свободный электрон
дырка
+
+
-
-
Электрический ток в полупроводниках
Таким образом, электрический ток в полупроводниках представляет собой упорядоченное движение свободных электронов и положительных виртуальных частиц - дырок
Зависимость сопротивления от температуры
R (Ом)
t (0C)
металл
R0
полупроводник
При увеличении температуры растет число свободных носителей заряда, проводимость полупроводников растет, сопротивление уменьшается.
Электрический ток в полупроводниках
Собственная проводимость полупроводников явно недостаточна для технического применения полупроводников. Поэтому для увеличение проводимости в чистые полупроводники внедряют примеси (легируют) , которые бывают донорные и акцепторные
Si
Si
-
-
-
As
-
-
-
Si
-
Si
-
-
При легировании 4–валентного кремния Si 5–валентным мышьяком As, один из 5 электронов мышьяка становится свободным. As – положительный ион. Дырки нет!
Такой полупроводник называется полупроводником n – типа, основными носителями заряда являются электроны, а примесь мышьяка, дающая свободные электроны, называется донорной.
Электрический ток в полупроводниках
Донорные примеси
Если кремний легировать трехвалентным индием, то для образования связей с кремнием у индия не хватает одного электрона, т.е. образуется дырка
Основа дает электроны и дырки в равном количестве. Примесь – только дырки.
Si
-
Si
-
In
-
-
-
+
Si
Si
-
-
Акцепторные примеси
Такой полупроводник называется полупроводником p – типа, основными носителями заряда являются дырки, а примесь индия, дающая дырки, называется акцепторной
Электрический ток в полупроводниках
