Построение логических схем

Практическая работа № 1 (для специальности 09.02.01)

Тема: Построение логических схем

Цель: формирование умений построения логических схем.

Время выполнения: 2 часа.

Теоретический материал

Элементы, реализующие базовые логические операции называются базовыми логическими операциями или вентилями и характеризуются они не состоянием контактов, а наличием сигналов на входе и выходе элементов. Их названия и условные обозначения являются стандартными и используются при составлении и описании логических схем ПК.

Правило построения логических схем:

1.        Определить число логических переменных.

2.        Определить количество базовых логических операций и их порядок.

3.        Изобразить для каждой логической операции соответствующий ей вентиль.

4.        Соединить вентили в порядке выполнения логических операций.

Пример: Пусть Х= истина(1) ,Y= ложь(0).Составить логическую схему для логического выражения .

1)        Две переменные- X и Y.

2)       Две логические операции: .

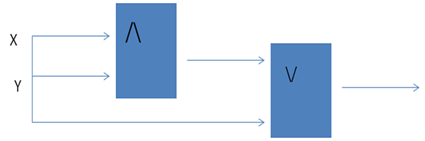

3)       Строим схему (рис.1):

Рисунок 1 - Схема

Ответ: .

Задания:

1.        Составьте таблицы истинности для следующих логических выражений:

1)

2)

2)

4)

5)

6)

Контрольные вопросы:

1.      Дайте определение понятию«Логическая схема»?

Дайте определение «Правило построения логических схем»?
