Построение модели крыльчатки

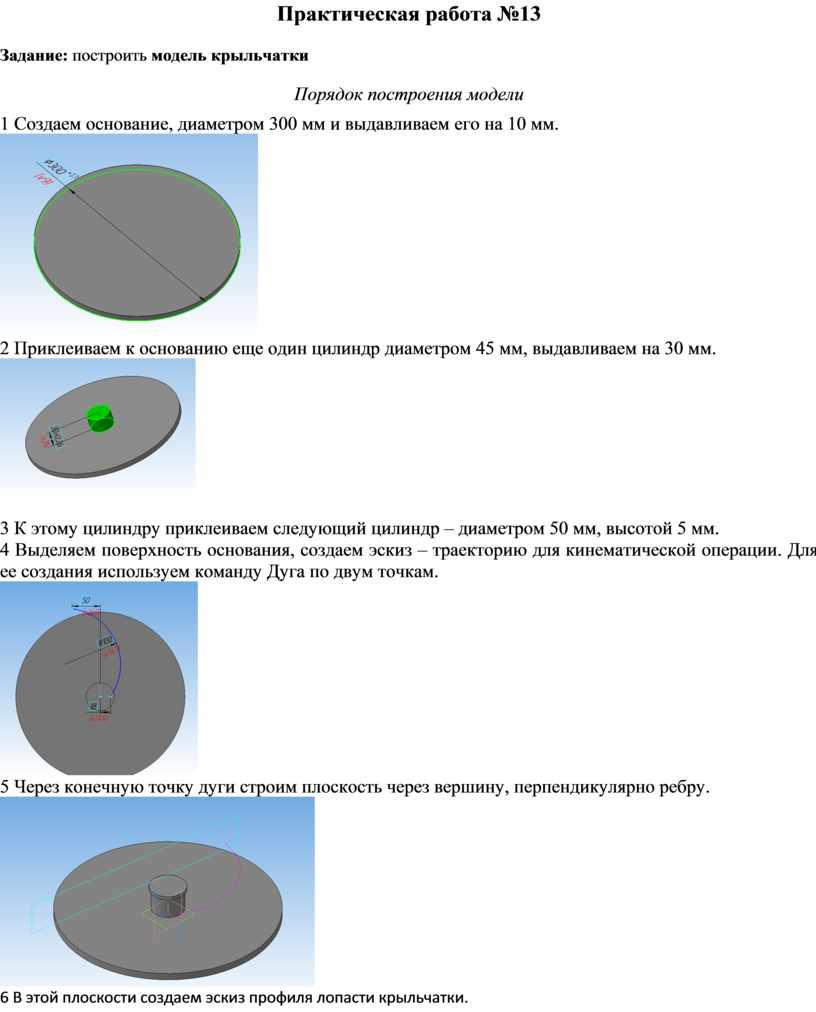

Практическая работа №13

Задание: построить модель крыльчатки

Порядок построения модели

1 Создаем основание, диаметром 300 мм и выдавливаем его на 10 мм.

2 Приклеиваем к основанию еще один цилиндр диаметром 45 мм, выдавливаем на 30 мм.

3 К этому цилиндру приклеиваем следующий цилиндр – диаметром 50 мм, высотой 5 мм.

4 Выделяем поверхность основания, создаем эскиз – траекторию для кинематической операции. Для ее создания используем команду Дуга по двум точкам.

5 Через конечную точку дуги строим плоскость через вершину, перпендикулярно ребру.

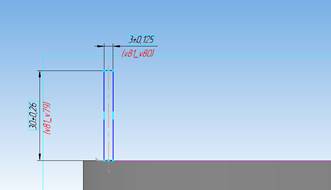

6 В этой плоскости создаем эскиз профиля лопасти крыльчатки.

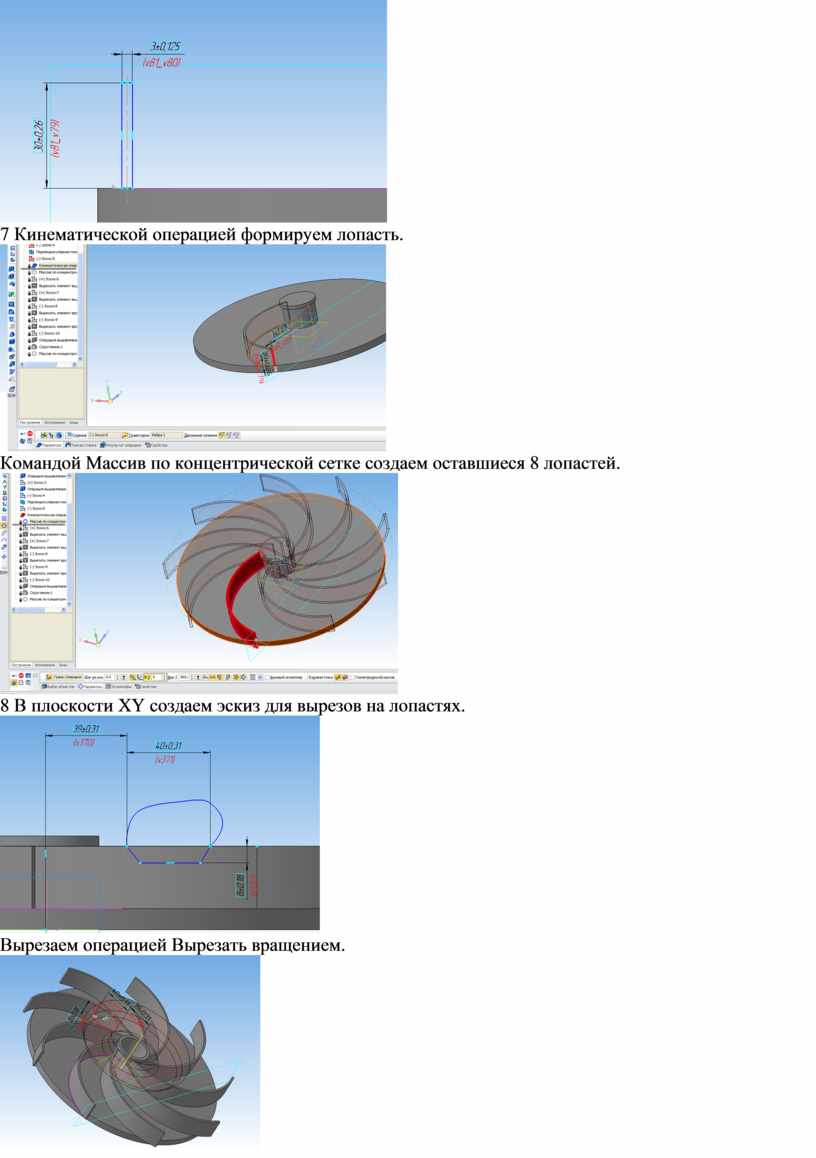

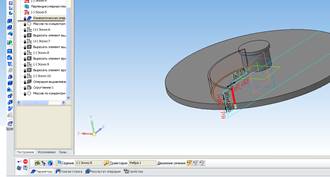

7 Кинематической операцией формируем лопасть.

Командой Массив по концентрической сетке создаем оставшиеся 8 лопастей.

8 В плоскости XY создаем эскиз для вырезов на лопастях.

Вырезаем операцией Вырезать вращением.

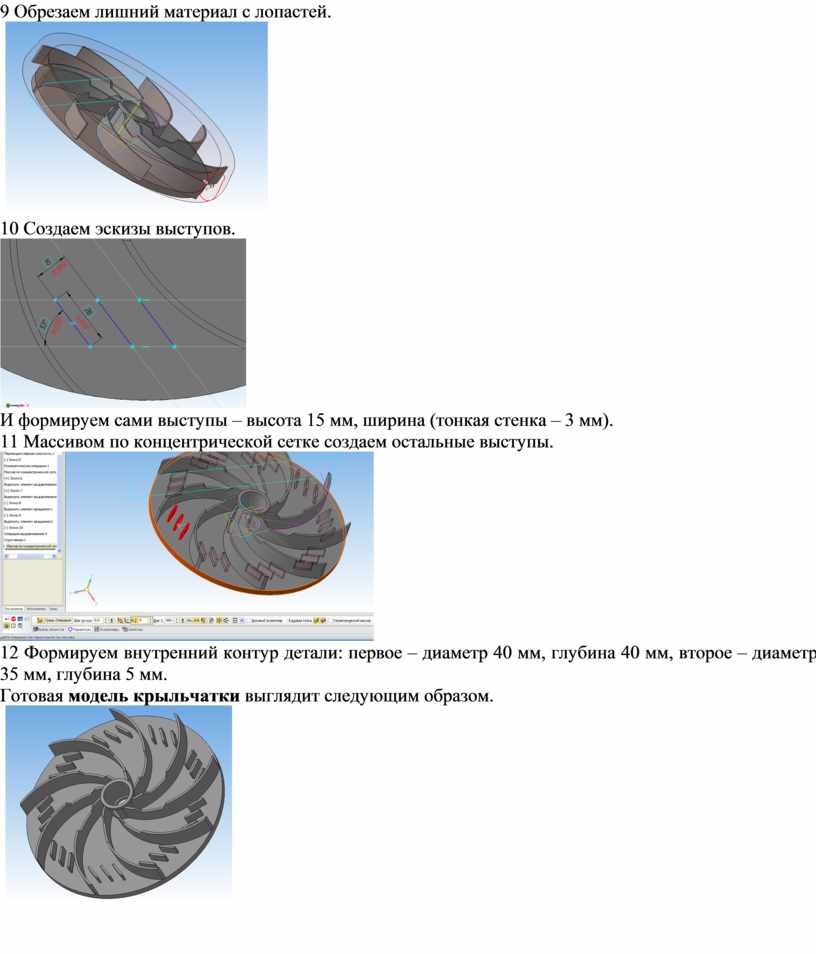

9 Обрезаем лишний материал с лопастей.

10 Создаем эскизы выступов.

И формируем сами выступы – высота 15 мм, ширина (тонкая стенка – 3 мм).

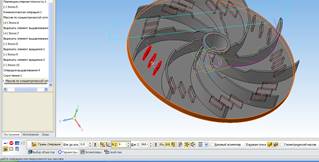

11 Массивом по концентрической сетке создаем остальные выступы.

12 Формируем внутренний контур детали: первое – диаметр 40 мм, глубина 40 мм, второе – диаметр 35 мм, глубина 5 мм.

Готовая модель крыльчатки выглядит следующим образом.
