построение сечений.ppt
Л – левая рука
П – правая рука
«ЛЛЛ» – художественный тип личности
(образное мышление)
«ППП» –
тип мыслителей
(логическое мышление)
геометрия 10 класс
научиться строить сечения тетраэдра и параллелепипеда заданной плоскостью;
найти закономерность между количеством граней у многогранников и видов многоугольников, получившихся в сечении.
Дать определение секущей плоскости и определение сечения многогранника.
Познакомить с правилами построения сечений тетраэдра и
параллелепипеда.
Рассмотреть возможные варианты сечений тетраэдра и параллелепипеда.
Выработать навыки построения сечений тетраэдра и параллелепипеда при различных случаях задания секущей плоскости.
Способствовать формированию у учащихся пространственного воображения.
Развивать умения у учащихся анализировать, сравнивать, обобщать, делать выводы.

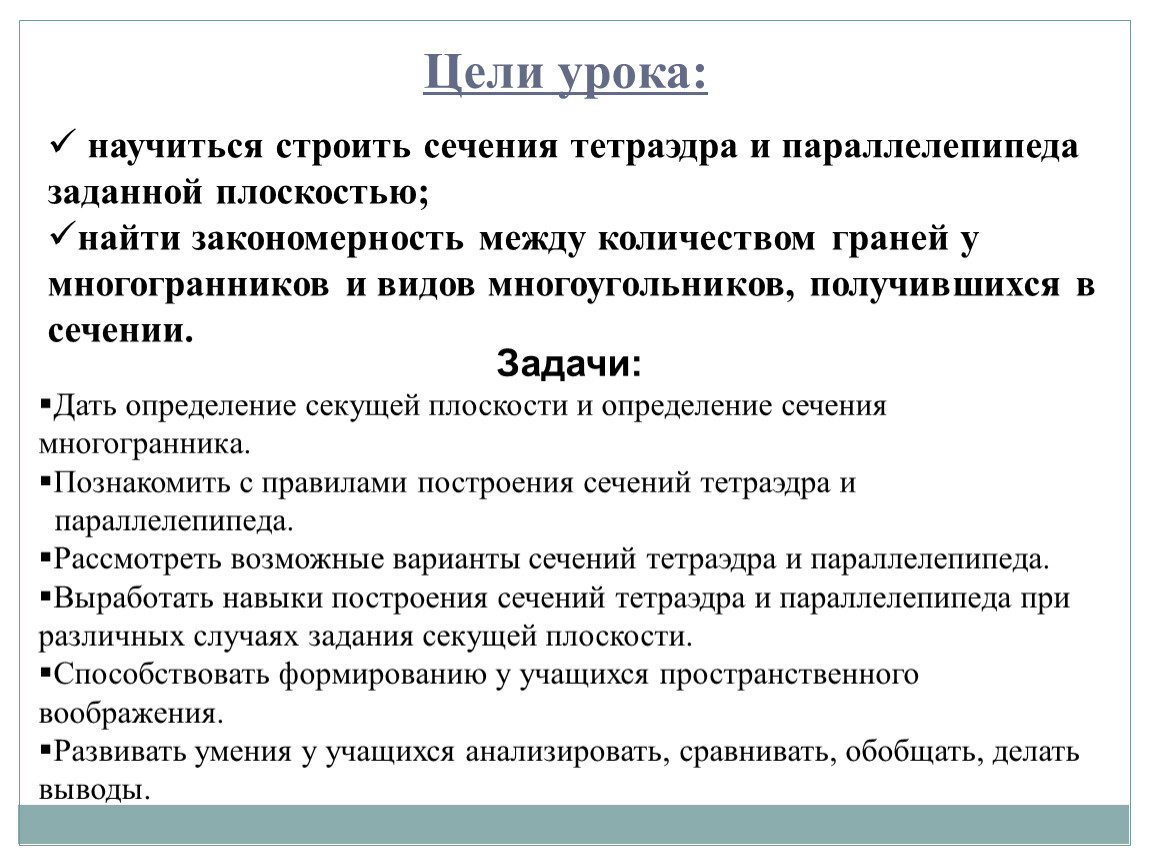

Цели урока:
Задачи:

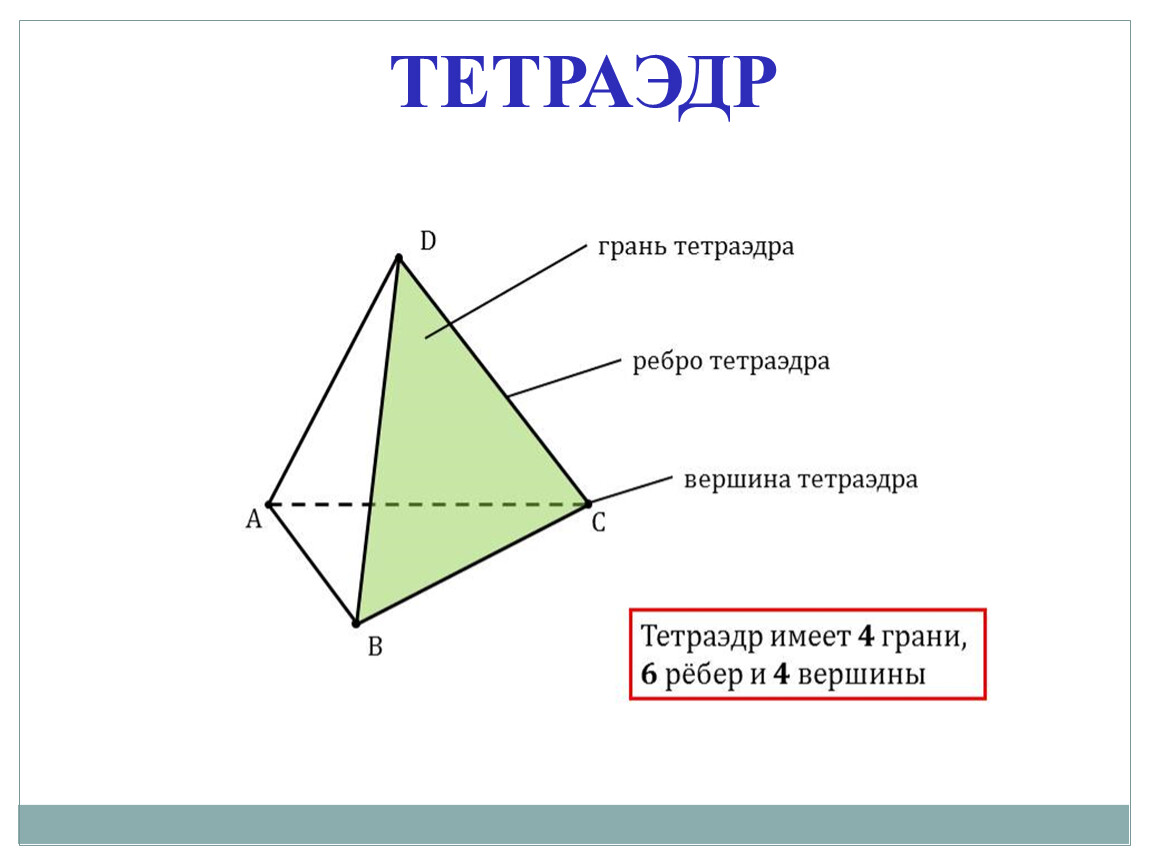

ТЕТРАЭДР

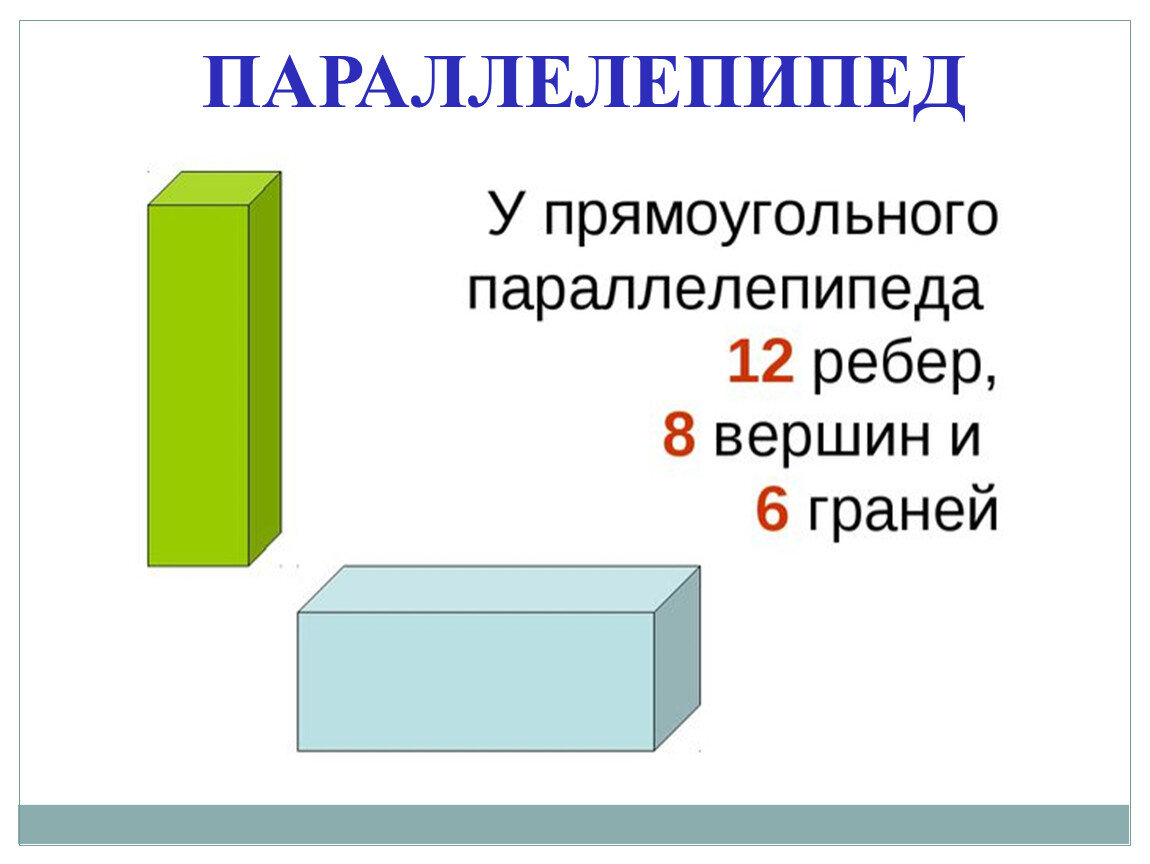

ПАРАЛЛЕЛЕПИПЕД

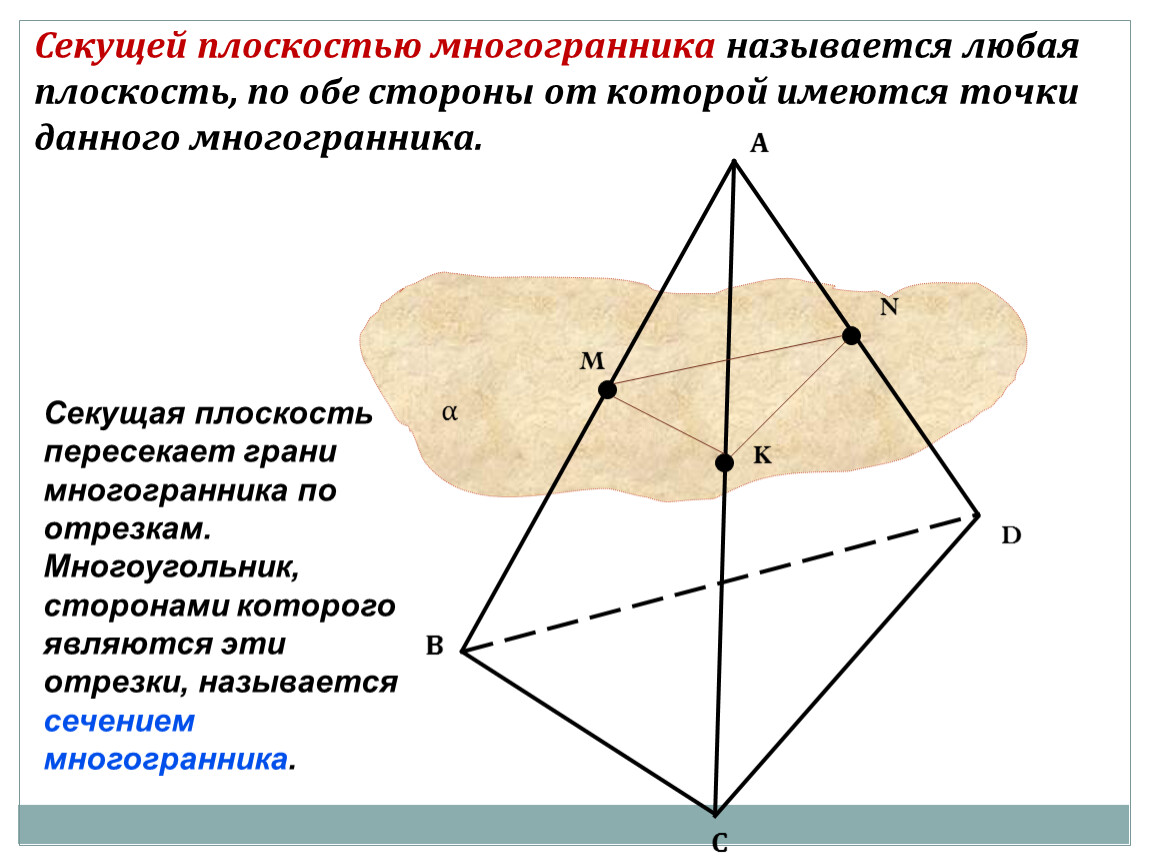

Секущей плоскостью многогранника называется любая плоскость, по обе стороны от которой имеются точки данного многогранника.
Секущая плоскость пересекает грани многогранника по отрезкам. Многоугольник, сторонами которого являются эти отрезки, называется сечением многогранника.

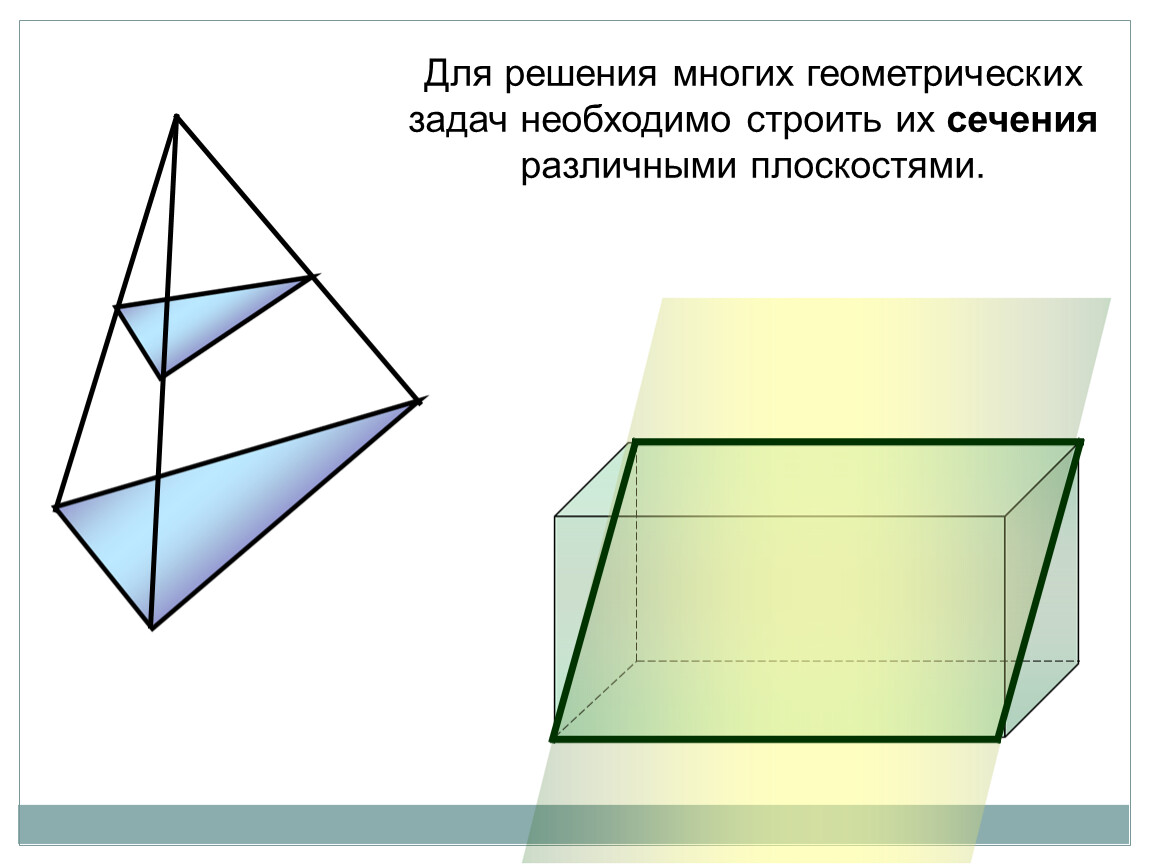

Для решения многих геометрических задач необходимо строить их сечения различными плоскостями.
1. Соединять можно только две точки, лежащие в плоскости одной грани.

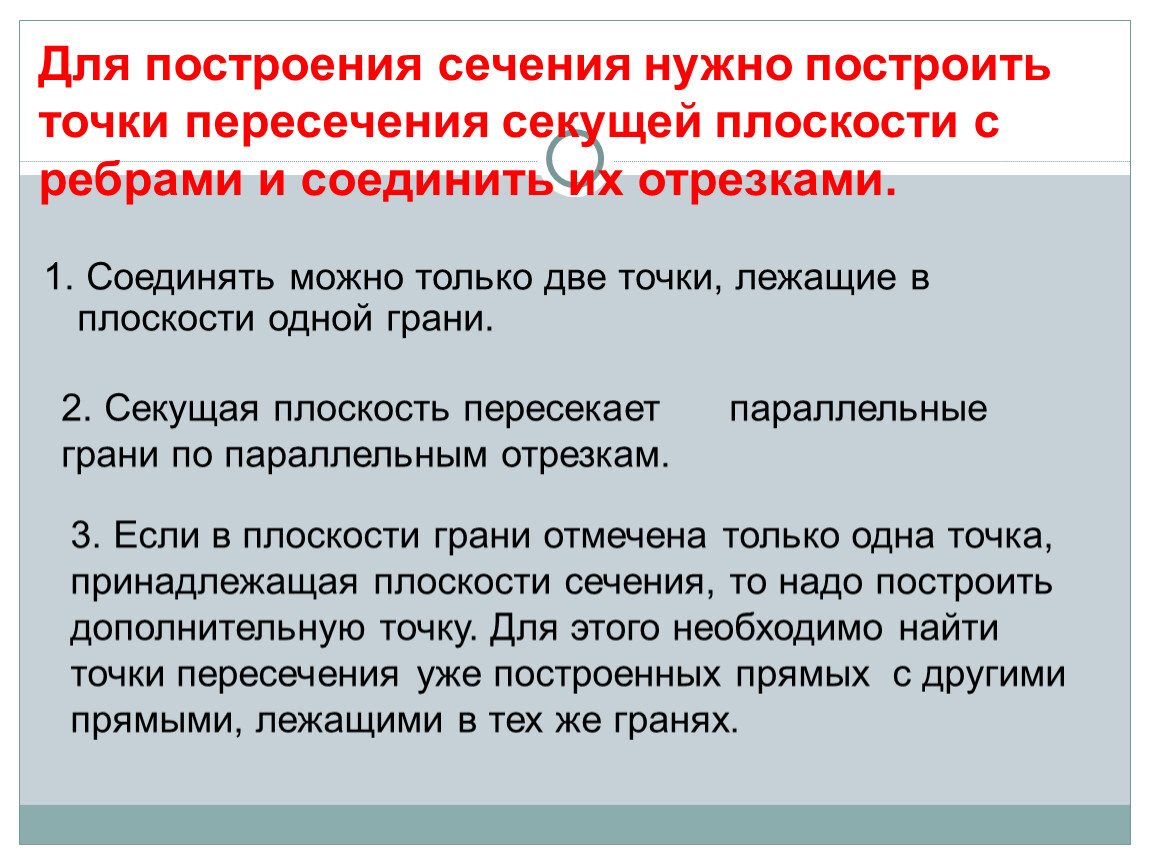

Для построения сечения нужно построить точки пересечения секущей плоскости с ребрами и соединить их отрезками.
2. Секущая плоскость пересекает параллельные грани по параллельным отрезкам.
3. Если в плоскости грани отмечена только одна точка, принадлежащая плоскости сечения, то надо построить дополнительную точку. Для этого необходимо найти точки пересечения уже построенных прямых с другими прямыми, лежащими в тех же гранях.

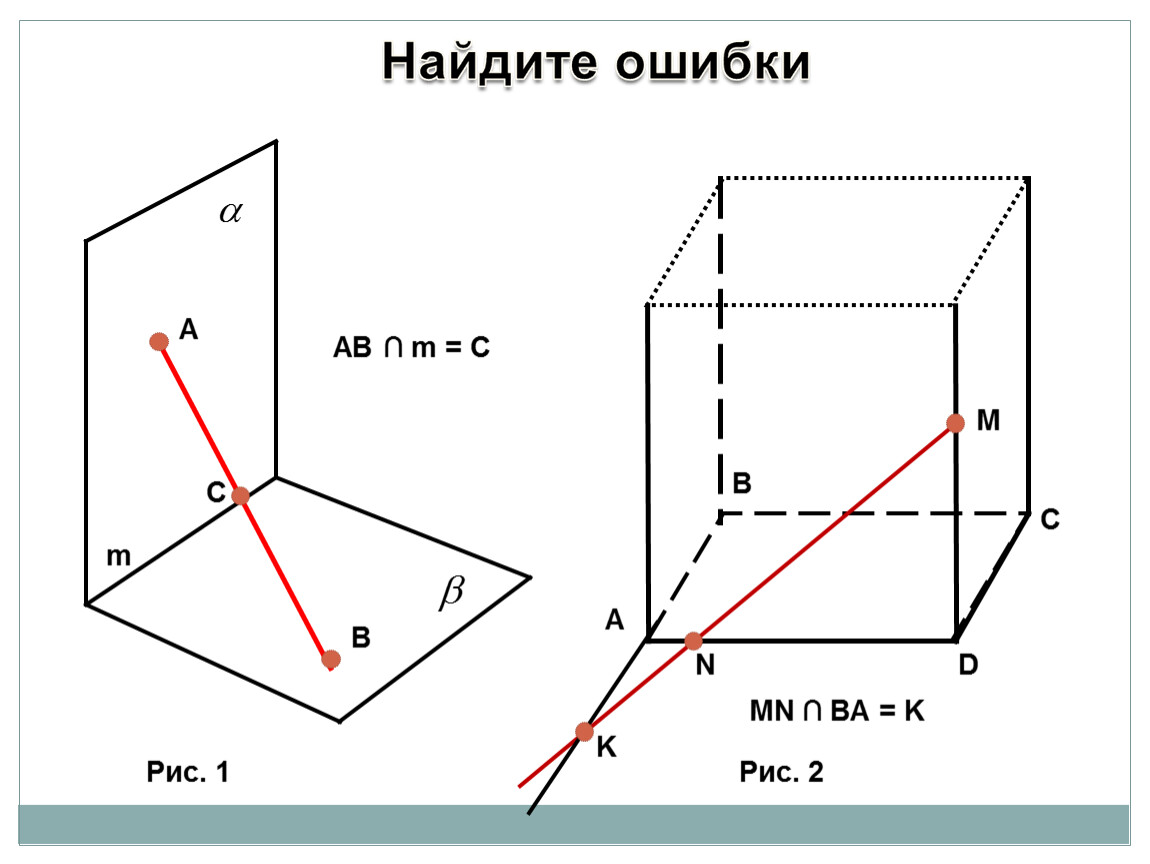

A
B
C
m
AB ∩ m = C
Рис. 1
A
B
C
D
M
N
K
MN ∩ BA = K
Рис. 2
Построение сечений тетраэдра и параллелепипеда.
Исследовательская работа

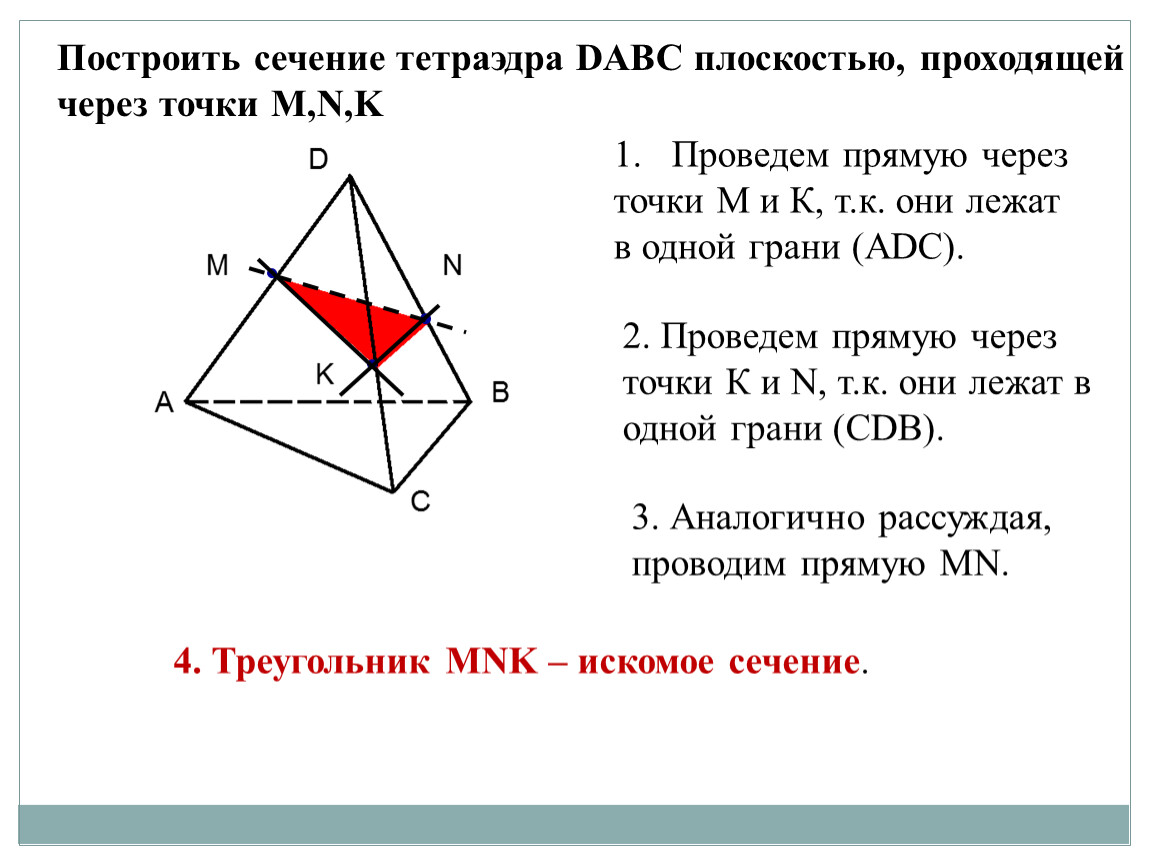

Построить сечение тетраэдра DABC плоскостью, проходящей через точки M,N,K
Проведем прямую через
точки М и К, т.к. они лежат
в одной грани (АDC).
2. Проведем прямую через точки К и N, т.к. они лежат в одной грани (СDB).
3. Аналогично рассуждая, проводим прямую MN.
4. Треугольник MNK – искомое сечение.
А
В
С
S

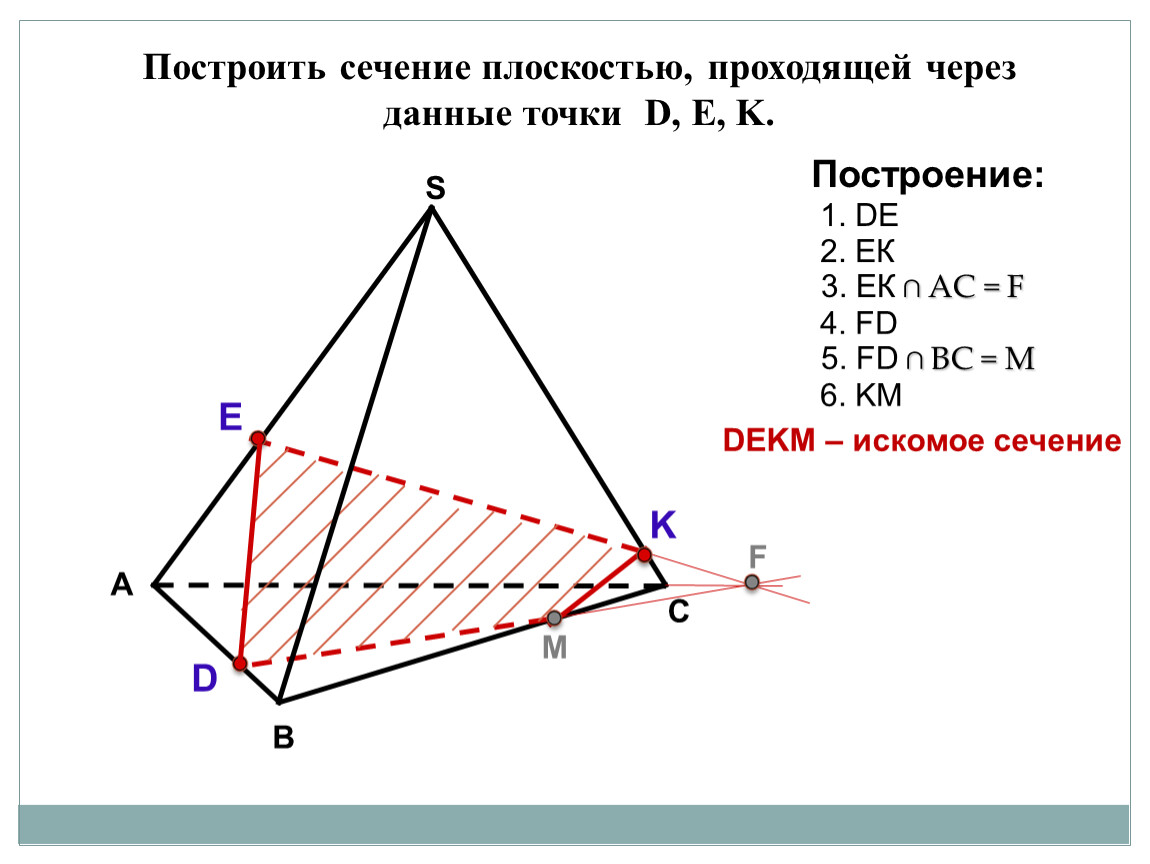

Построить сечение плоскостью, проходящей через данные точки D, Е, K.
D
E
K
M
F
Построение:
2. ЕК
3. ЕК ∩ АС = F
4. FD
5. FD ∩ BС = M
6. KM
1. DE
DЕKМ – искомое сечение
D
B
A
C
M
N
P
∆ MNP – сечение.
A₁
B₁
C₁
D₁

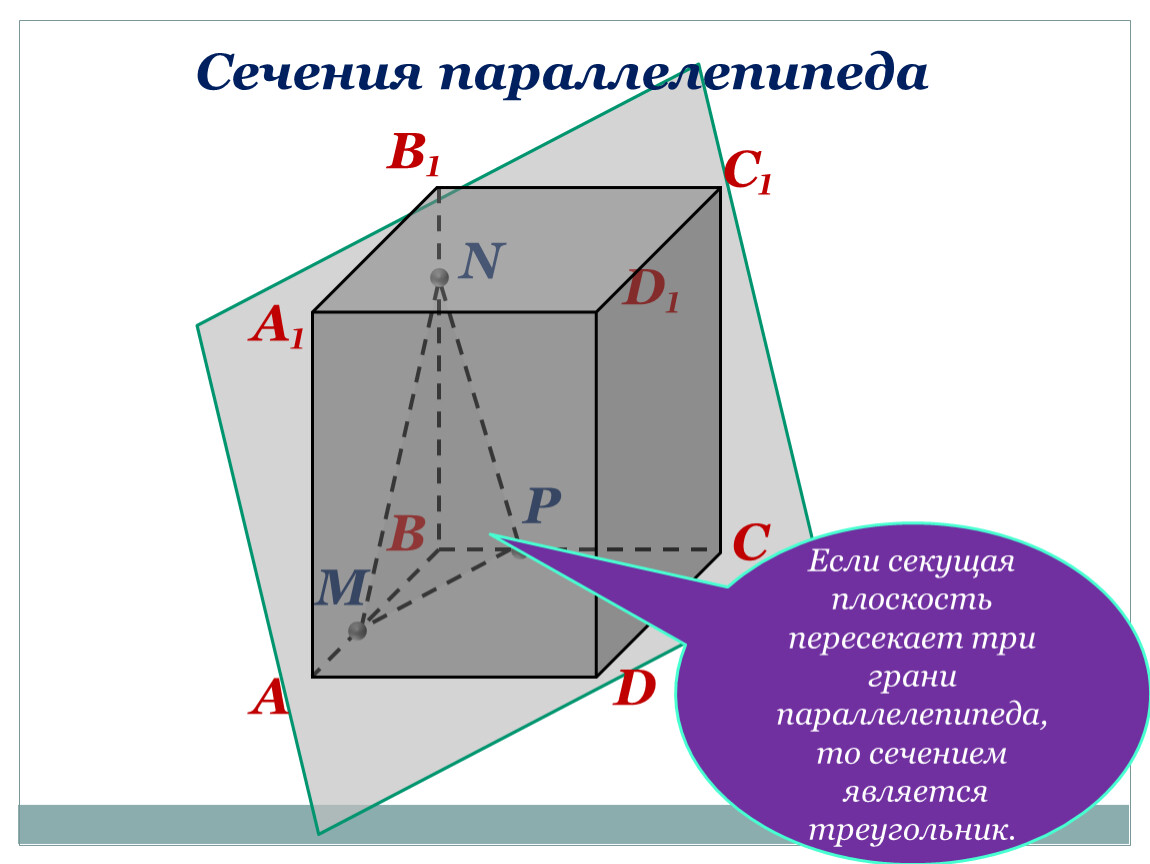

Сечения параллелепипеда
Если секущая плоскость пересекает три грани параллелепипеда, то сечением
является треугольник.
D
B
A
C
M
N
P
ЧетырёхугольникMNQP –сечение.
C₁
D₁
B₁
A₁
Q

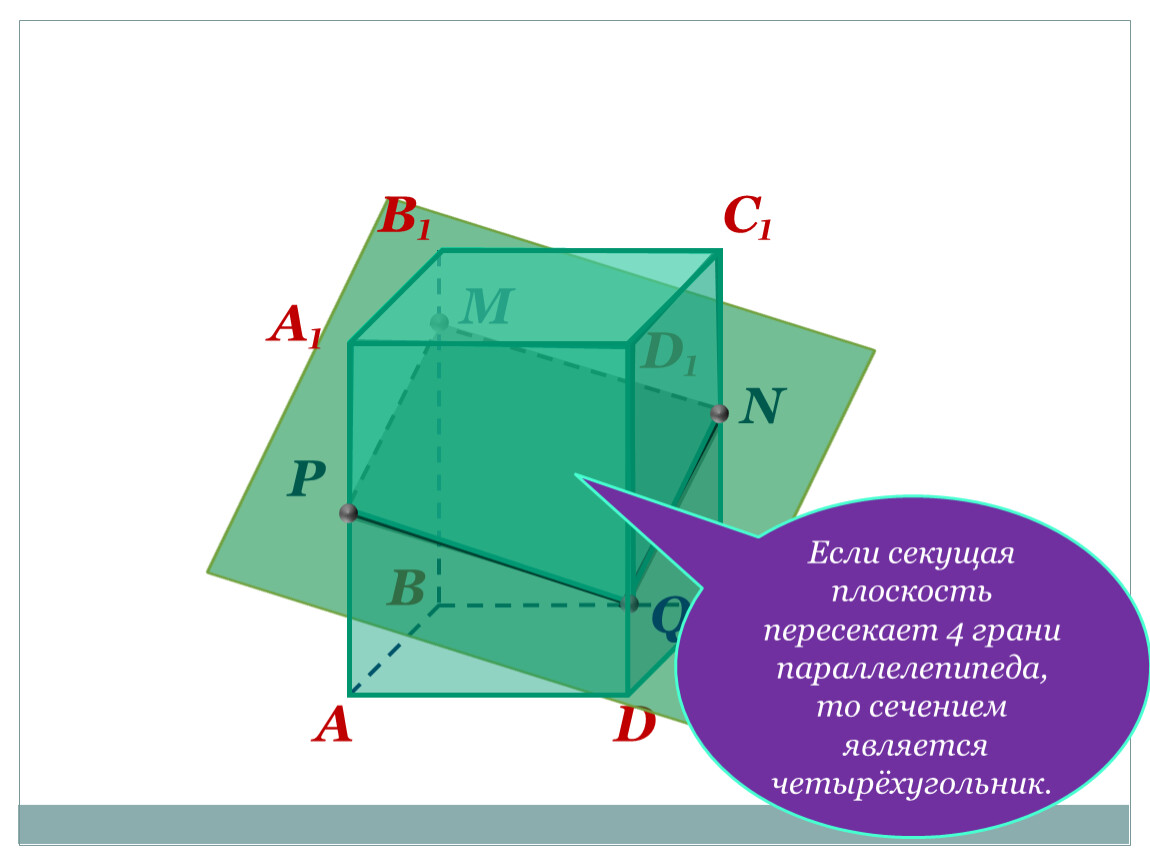

Если секущая плоскость пересекает 4 грани параллелепипеда, то сечением
является четырёхугольник.

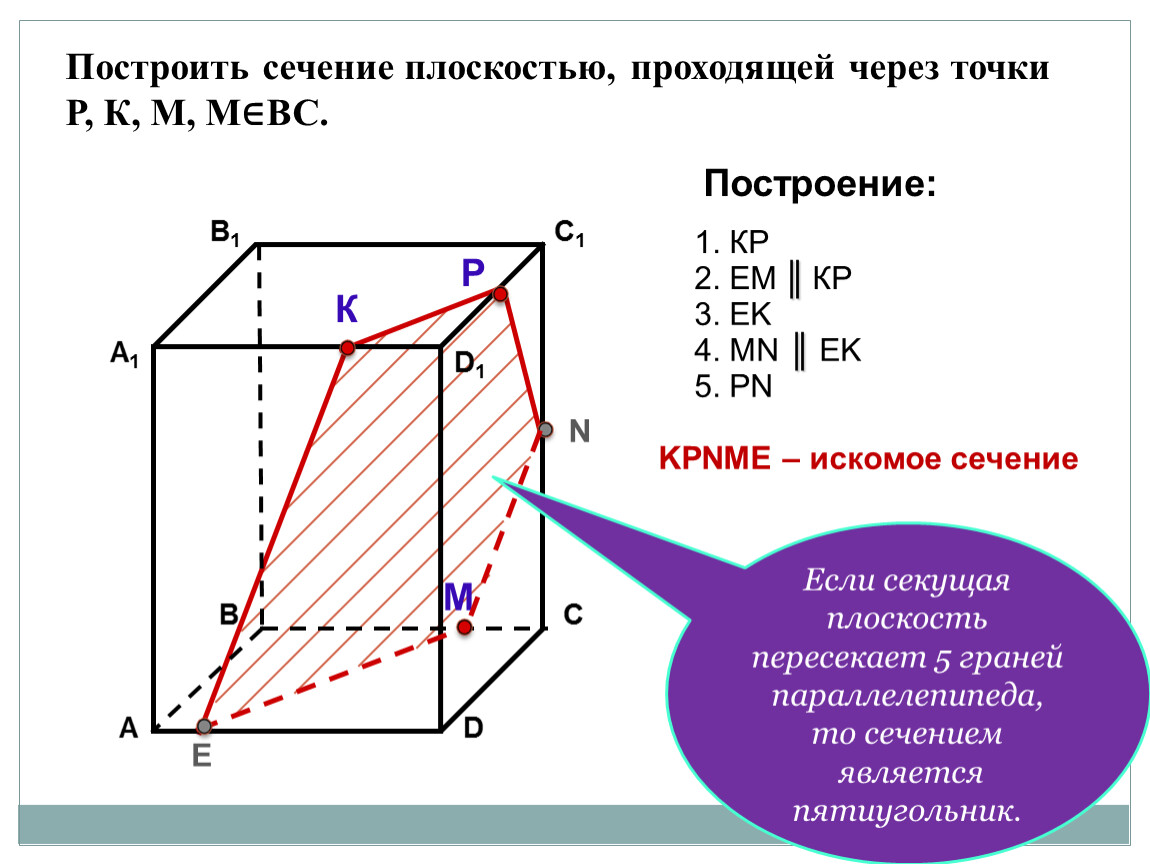

Построить сечение плоскостью, проходящей через точки Р, К, М, М∈ВС.
К
Р
М
Построение:
1. КP
2. EM ║ КP
3. EK
KРNМE – искомое сечение
E
N
4. МN ║ EK
5. РN
Если секущая плоскость пересекает 5 граней параллелепипеда, то сечением
является пятиугольник.

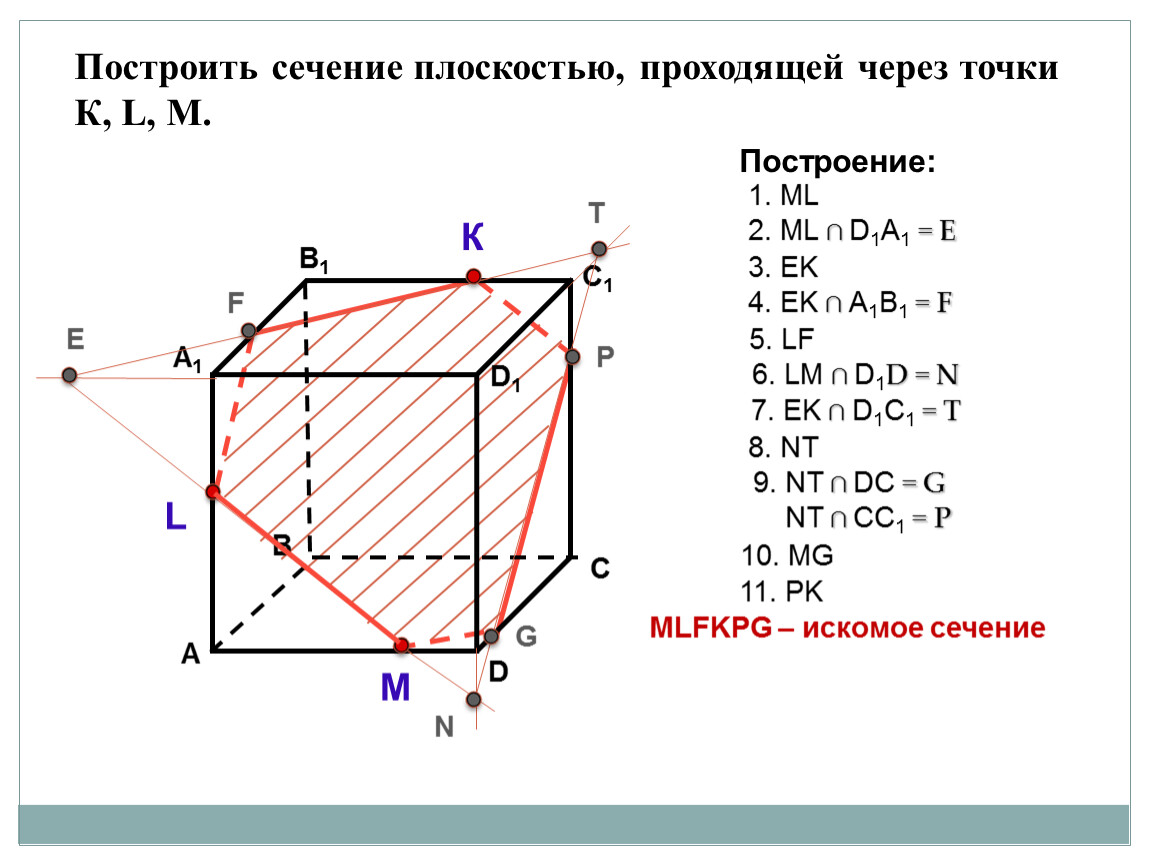

Построить сечение плоскостью, проходящей через точки К, L, М.
К
L
М
Построение:
1. ML
2. ML ∩ D1А1 = E
3. EK
МLFKPG – искомое сечение
F
E
N
P
G
T
4. EK ∩ А1B1 = F
6. LM ∩ D1D = N
5. LF
7. ЕK ∩ D1C1 = T
8. NT
9. NT ∩ DC = G
NT ∩ CC1 = P
10. MG
11. PK

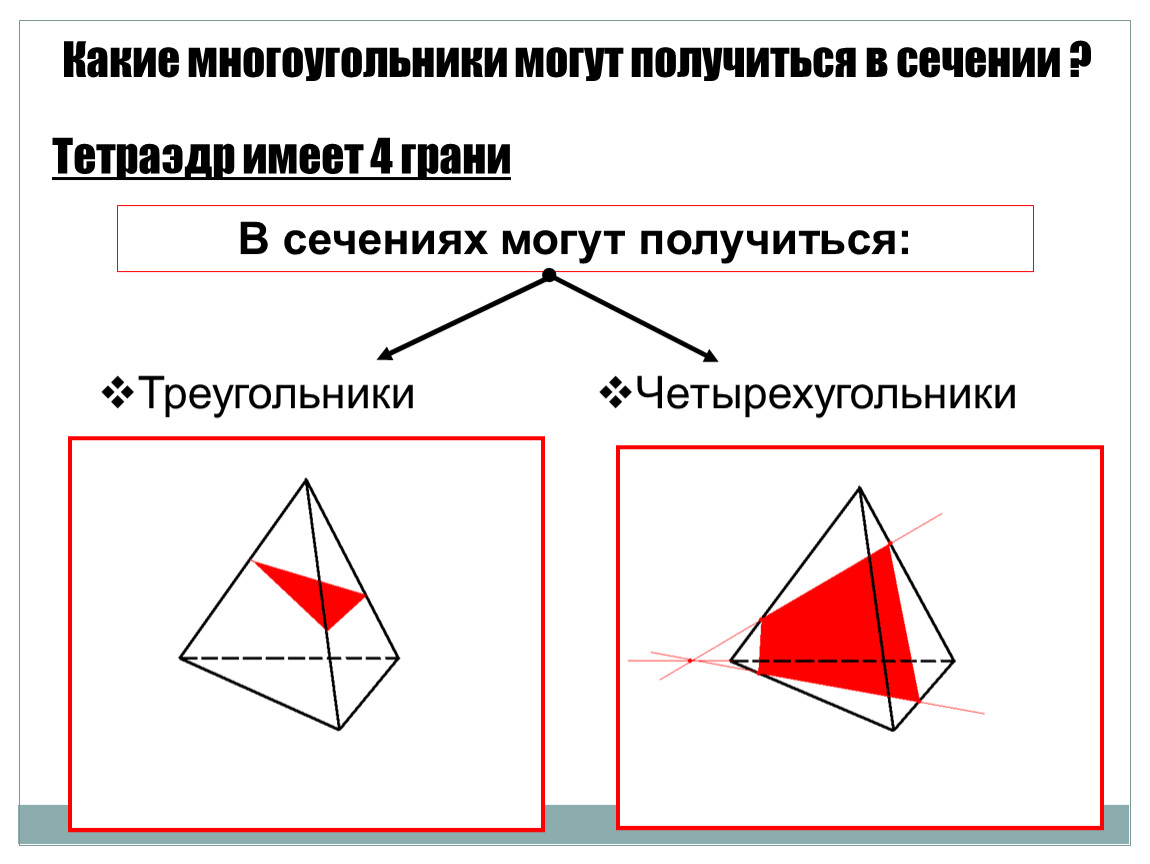

Какие многоугольники могут получиться в сечении ?
Тетраэдр имеет 4 грани
В сечениях могут получиться:
Четырехугольники
Треугольники
Треугольники

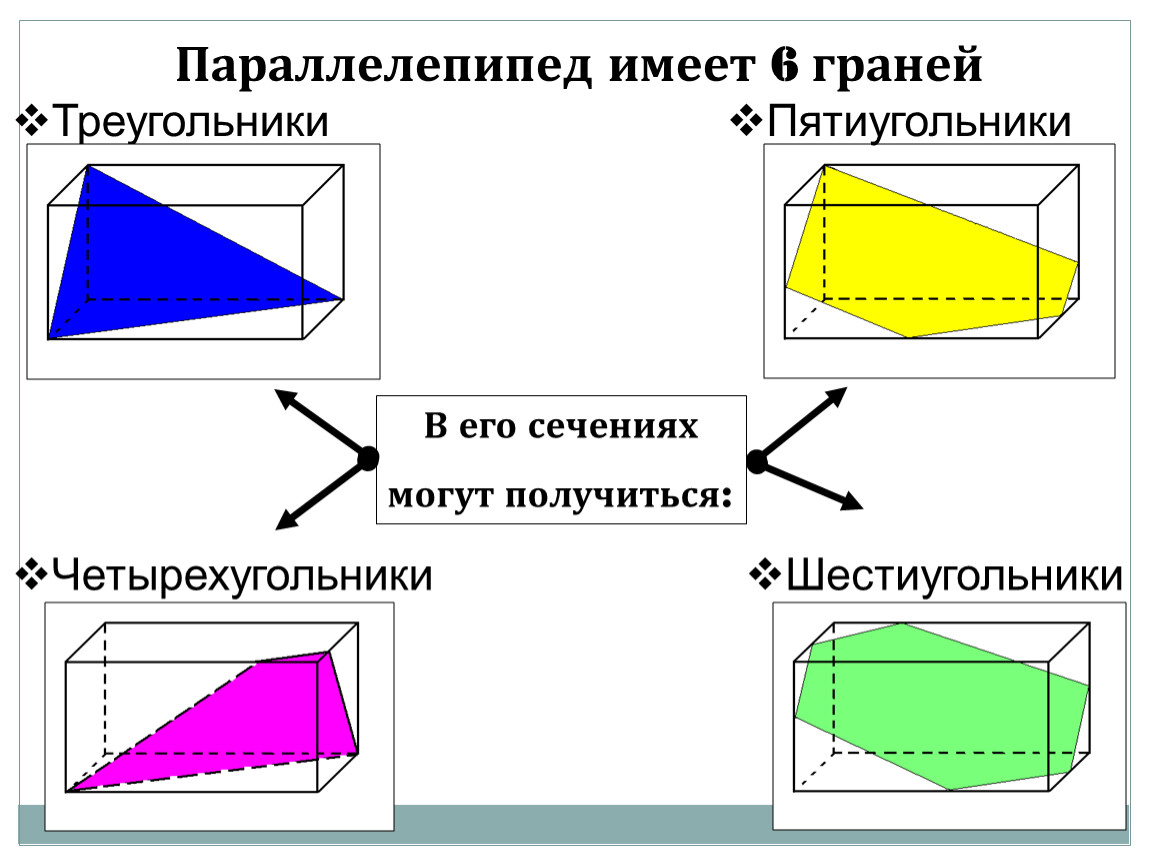

Параллелепипед имеет 6 граней
Четырехугольники
Шестиугольники
Пятиугольники
В его сечениях
могут получиться:

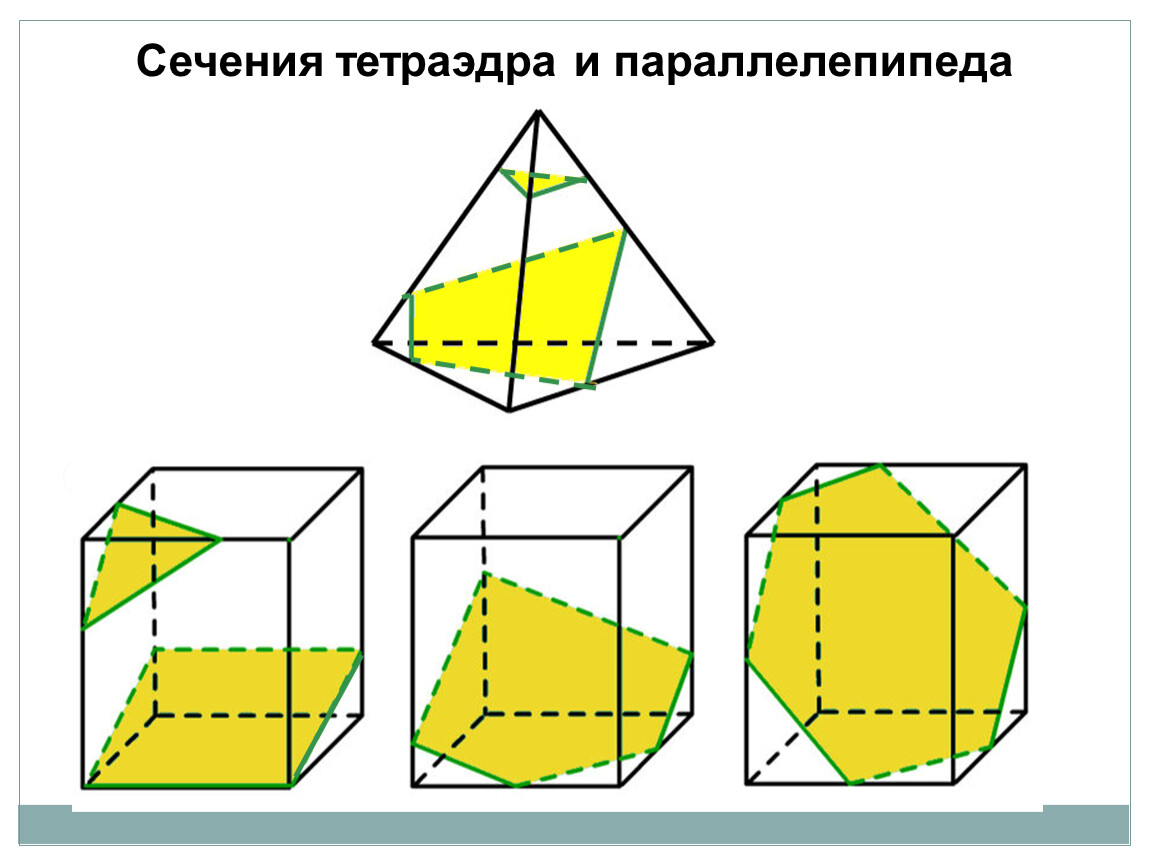

Сечения тетраэдра и параллелепипеда

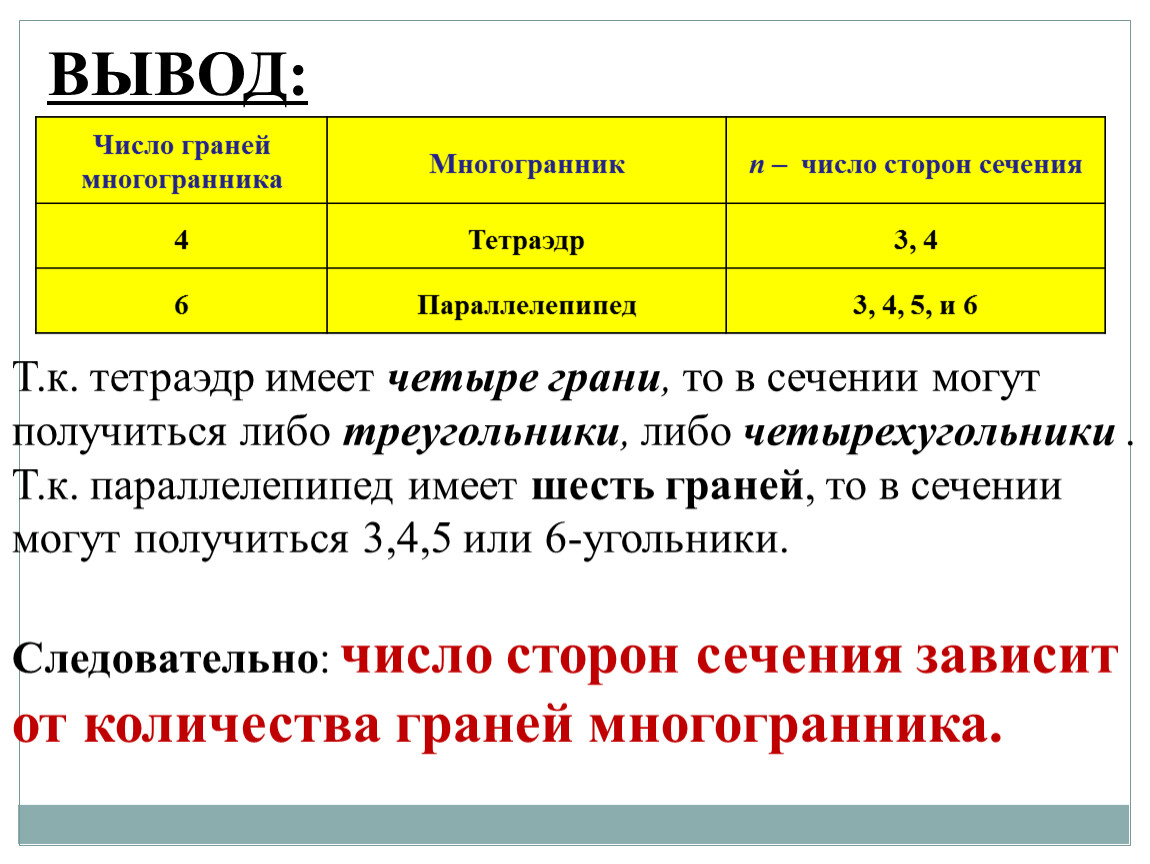

ВЫВОД:
Число граней | Многогранник | n – число сторон сечения |
Тетраэдр | ||
Параллелепипед |
Т.к. тетраэдр имеет четыре грани, то в сечении могут получиться либо треугольники, либо четырехугольники .
Т.к. параллелепипед имеет шесть граней, то в сечении могут получиться 3,4,5 или 6-угольники.
Следовательно: число сторон сечения зависит от количества граней многогранника.
Число граней | Многогранник | n – число сторон сечения |
4 | Тетраэдр | 3, 4 |
6 | Параллелепипед | 3, 4, 5, и 6 |
Итог урока:
