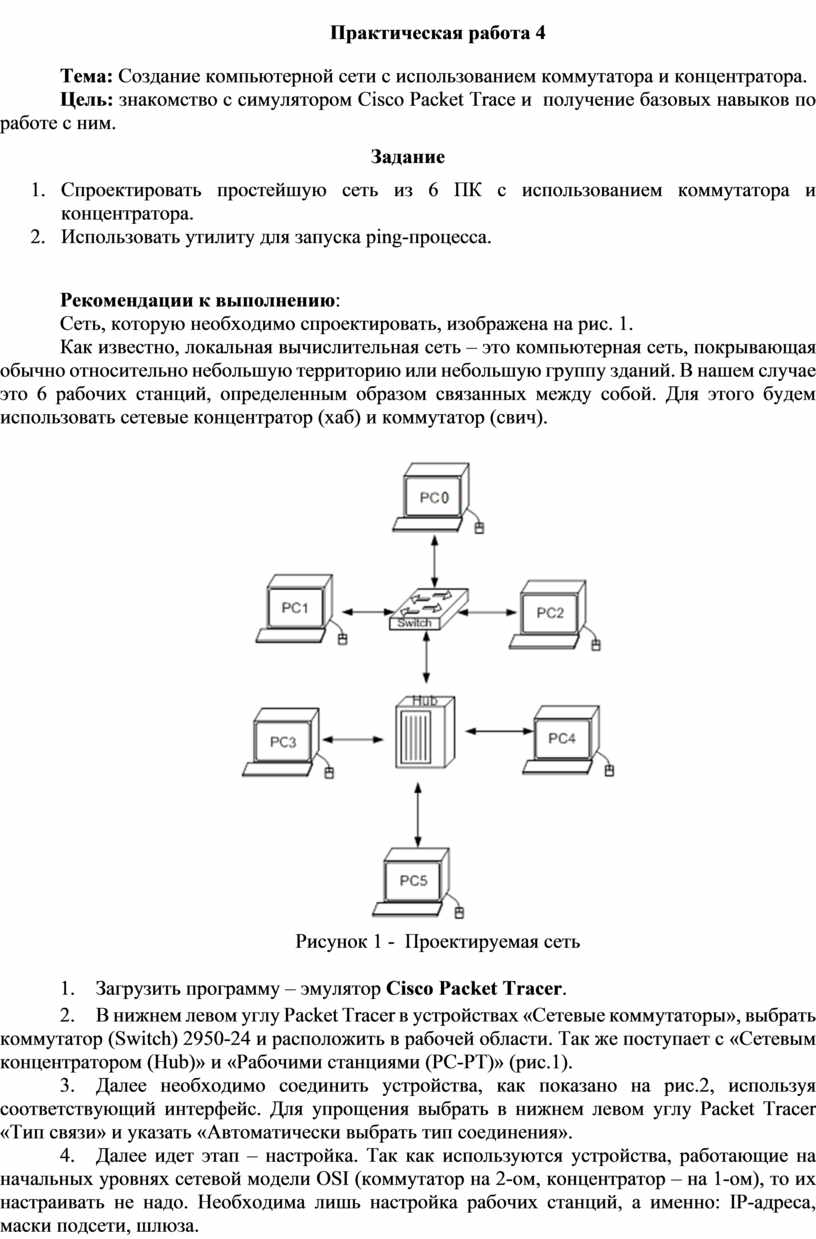

Практическая работа 4 Тема: Создание компьютерной сети с использованием коммутатора и концентратора.

Практическая работа 4

Тема: Создание компьютерной сети с использованием коммутатора и концентратора.

Цель: знакомство с симулятором Cisco Packet Trace и  получение базовых навыков по работе с ним.

Задание

1.      Спроектировать простейшую сеть из 6 ПК с использованием коммутатора и концентратора.

2.      Использовать утилиту для запуска ping-процесса.

Рекомендации к выполнению:

Сеть, которую необходимо спроектировать, изображена на рис. 1.

Как известно, локальная вычислительная сеть – это компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий. В нашем случае это 6 рабочих станций, определенным образом связанных между собой. Для этого будем использовать сетевые концентратор (хаб) и коммутатор (свич).

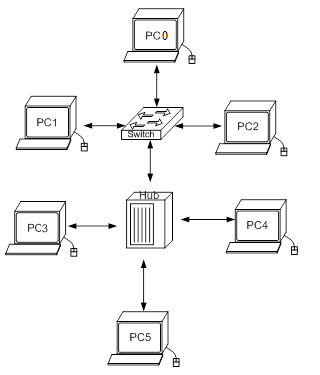

Рисунок 1 -  Проектируемая сеть

1.         Загрузить программу – эмулятор Cisco Packet Tracer.

2.         В нижнем левом углу Packet Tracer в устройствах «Сетевые коммутаторы», выбрать коммутатор (Switch) 2950-24 и расположить в рабочей области. Так же поступает с «Сетевым концентратором (Hub)» и «Рабочими станциями (PC-PT)» (рис.1).

3.         Далее необходимо соединить устройства, как показано на рис.2, используя соответствующий интерфейс. Для упрощения выбрать в нижнем левом углу Packet Tracer «Тип связи» и указать «Автоматически выбрать тип соединения».

4.         Далее идет этап – настройка. Так как используются устройства, работающие на начальных уровнях сетевой модели OSI (коммутатор на 2-ом, концентратор – на 1-ом), то их настраивать не надо. Необходима лишь настройка рабочих станций, а именно: IP-адреса, маски подсети, шлюза.

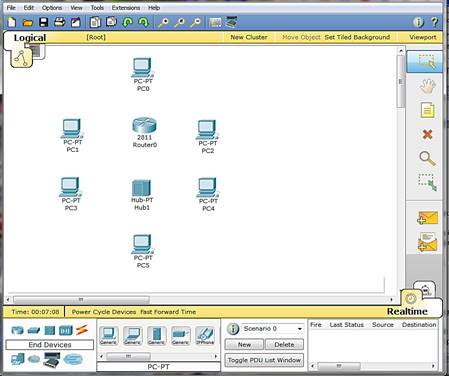

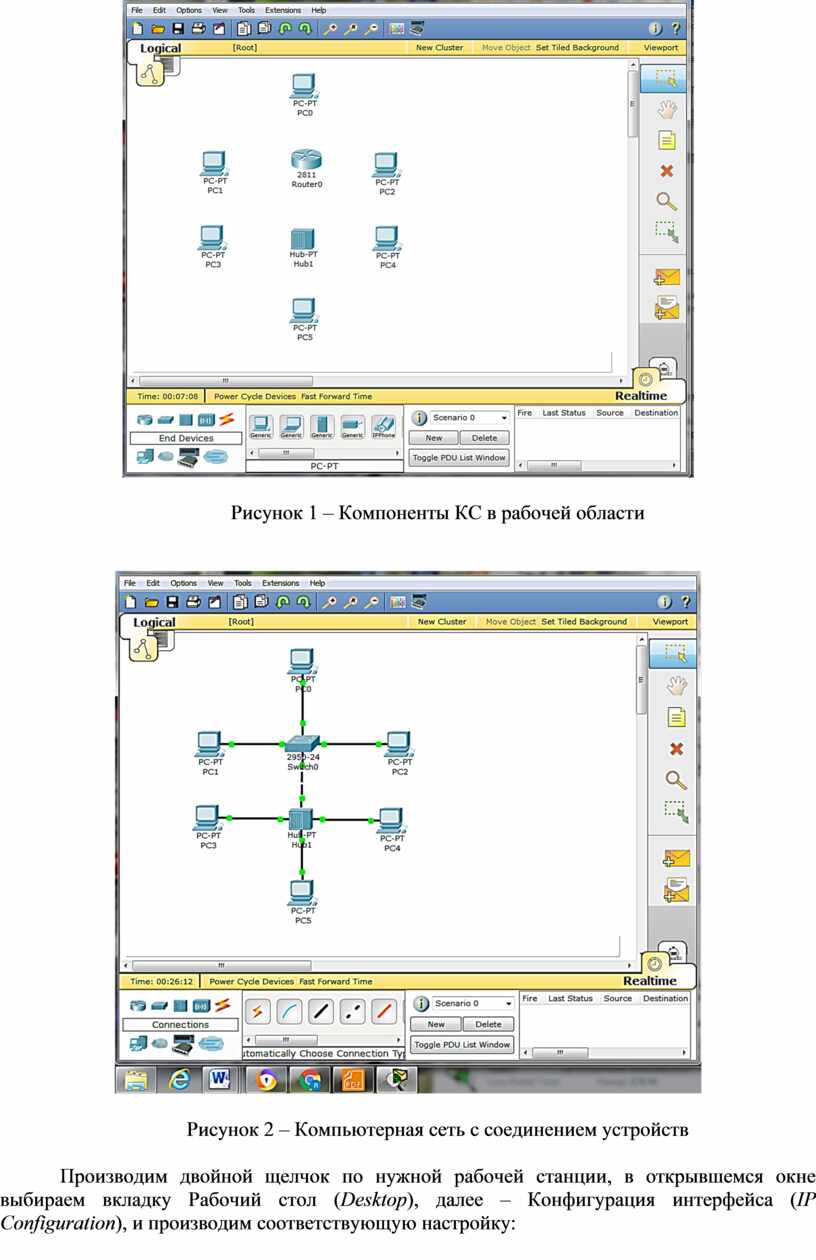

Рисунок 1 – Компоненты КС в рабочей области

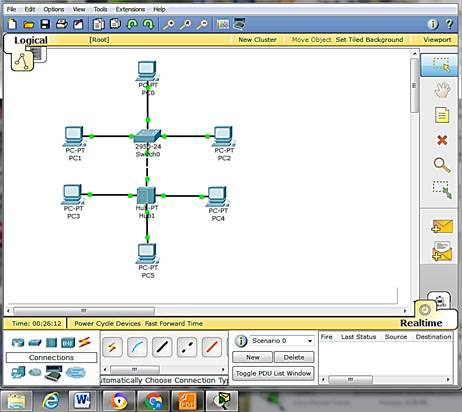

Рисунок 2 – Компьютерная сеть с соединением устройств

Производим двойной щелчок по нужной рабочей станции, в открывшемся окне выбираем вкладку Рабочий стол (Desktop), далее – Конфигурация интерфейса (IP Configuration), и производим соответствующую настройку:

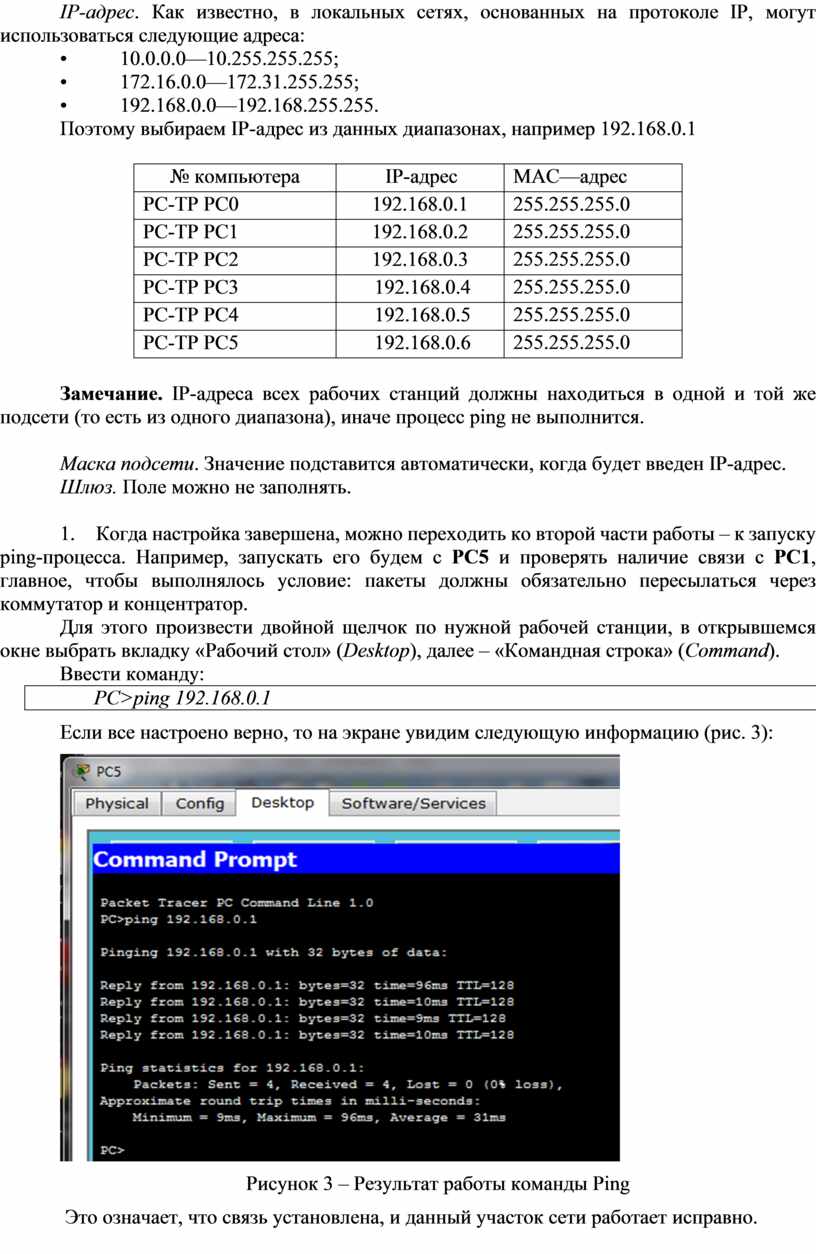

IP-адрес. Как известно, в локальных сетях, основанных на протоколе IP, могут использоваться следующие адреса:

•          10.0.0.0—10.255.255.255;

•          172.16.0.0—172.31.255.255;

•          192.168.0.0—192.168.255.255.

Поэтому выбираем IP-адрес из данных диапазонах, например 192.168.0.1

Замечание. IP-адреса всех рабочих станций должны находиться в одной и той же подсети (то есть из одного диапазона), иначе процесс ping не выполнится.

            Маска подсети. Значение подставится автоматически, когда будет введен IP-адрес.

Шлюз. Поле можно не заполнять.

5.         Когда настройка завершена, можно переходить ко второй части работы – к запуску ping-процесса. Например, запускать его будем с PC5 и проверять наличие связи с PC1, главное, чтобы выполнялось условие: пакеты должны обязательно пересылаться через коммутатор и концентратор.

Для этого произвести двойной щелчок по нужной рабочей станции, в открывшемся окне выбрать вкладку «Рабочий стол» (Desktop), далее – «Командная строка» (Command).

Ввести команду:

Если все настроено верно, то на экране увидим следующую информацию (рис. 3):

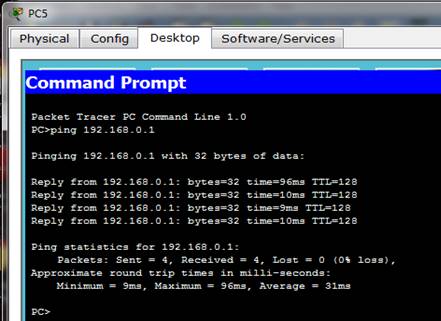

Рисунок 3 – Результат работы команды Ping

 Это означает, что связь установлена, и данный участок сети работает исправно.

6.    В Packet Tracer 4.0 предусмотрен режим моделирования, в котором подробно описывается и показывается, как работает утилита Ping. Поэтому необходимо перейти в данный режим, нажав на одноименный значок в нижнем правом углу рабочей области, или по комбинации клавиш Shift+S. Откроется «Панель моделирования», в которой будут отображаться все события, связанные с выполнения ping-процесса (рис. 4).

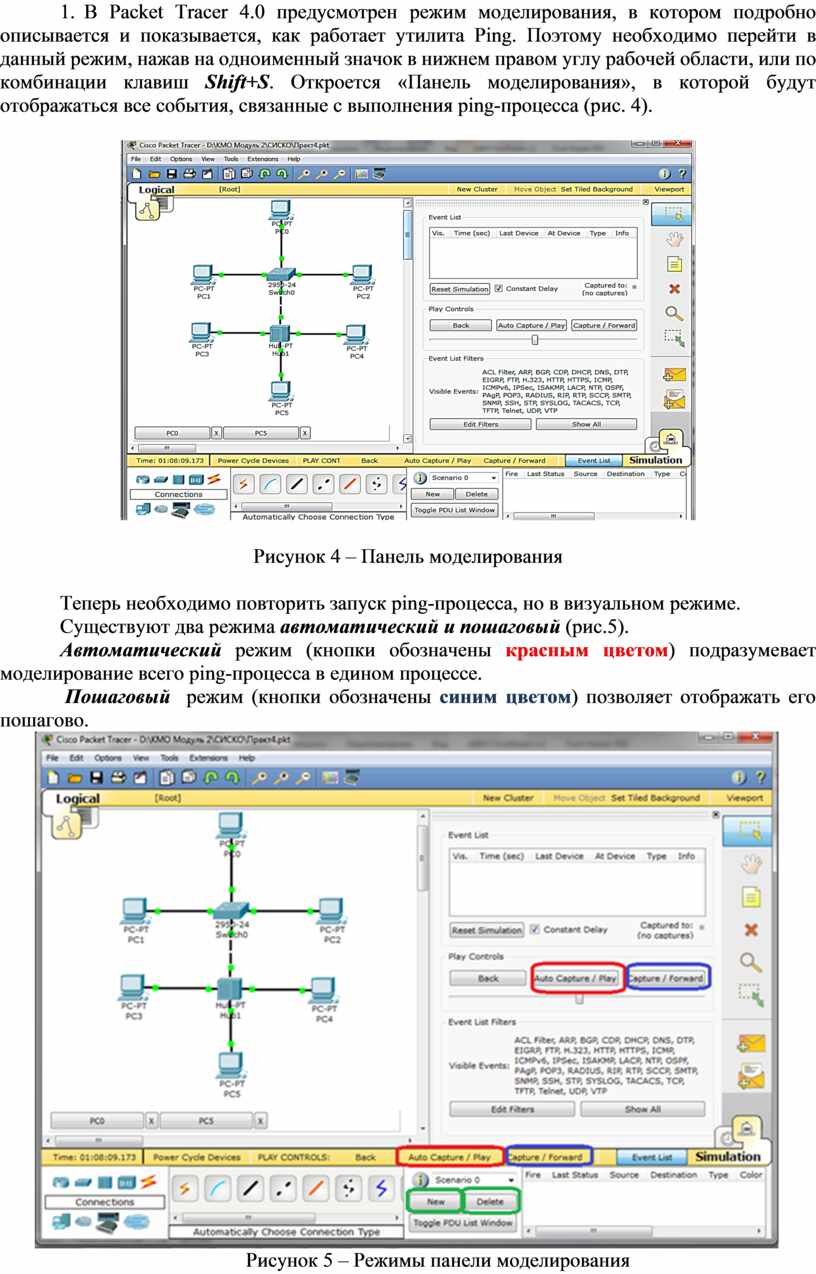

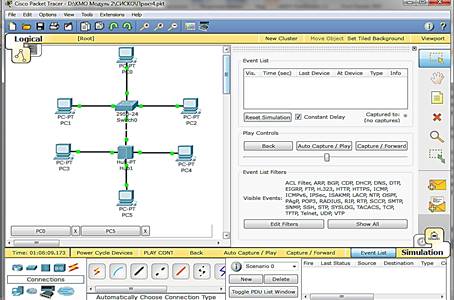

Рисунок 4 – Панель моделирования

Теперь необходимо повторить запуск ping-процесса, но в визуальном режиме.

Существуют два режима автоматический и пошаговый (рис.5).

Автоматический режим (кнопки обозначены красным цветом) подразумевает моделирование всего ping-процесса в едином процессе.

 Пошаговый  режим (кнопки обозначены синим цветом) позволяет отображать его пошагово.

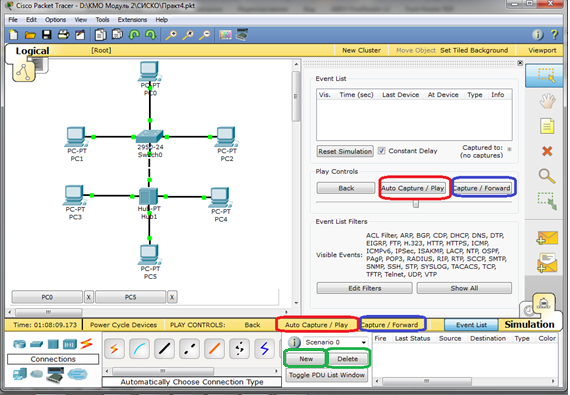

Рисунок 5 – Режимы панели моделирования

Для этого необходимо выполнить следующие действия:

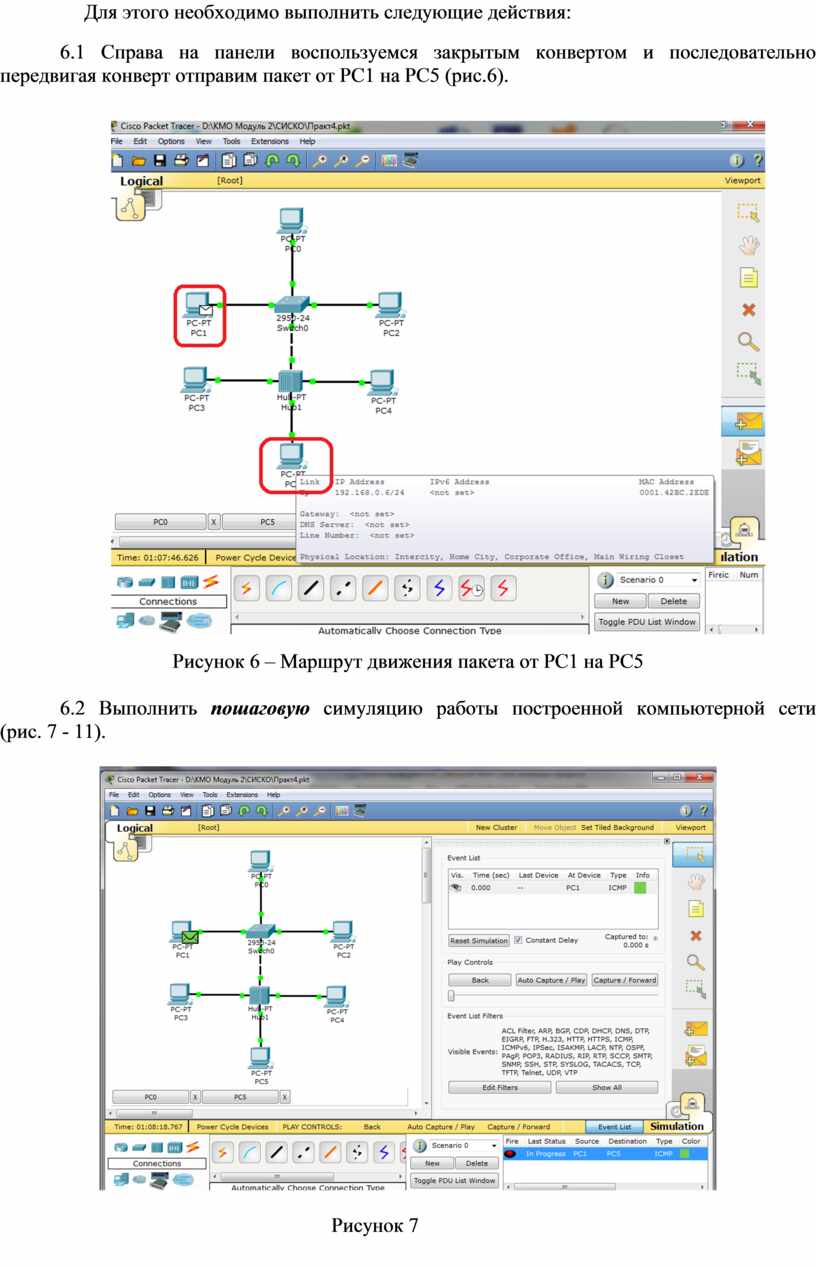

6.1 Справа на панели воспользуемся закрытым конвертом и последовательно передвигая конверт отправим пакет от РС1 на РС5 (рис.6).

Рисунок 6 – Маршрут движения пакета от РС1 на РС5

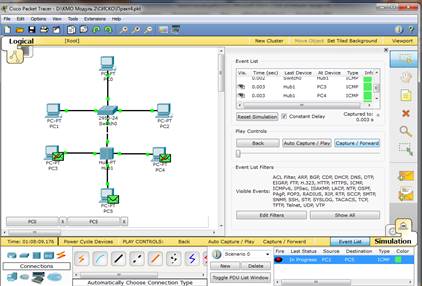

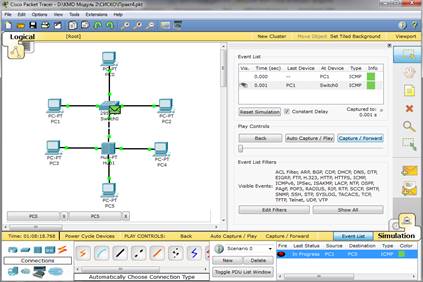

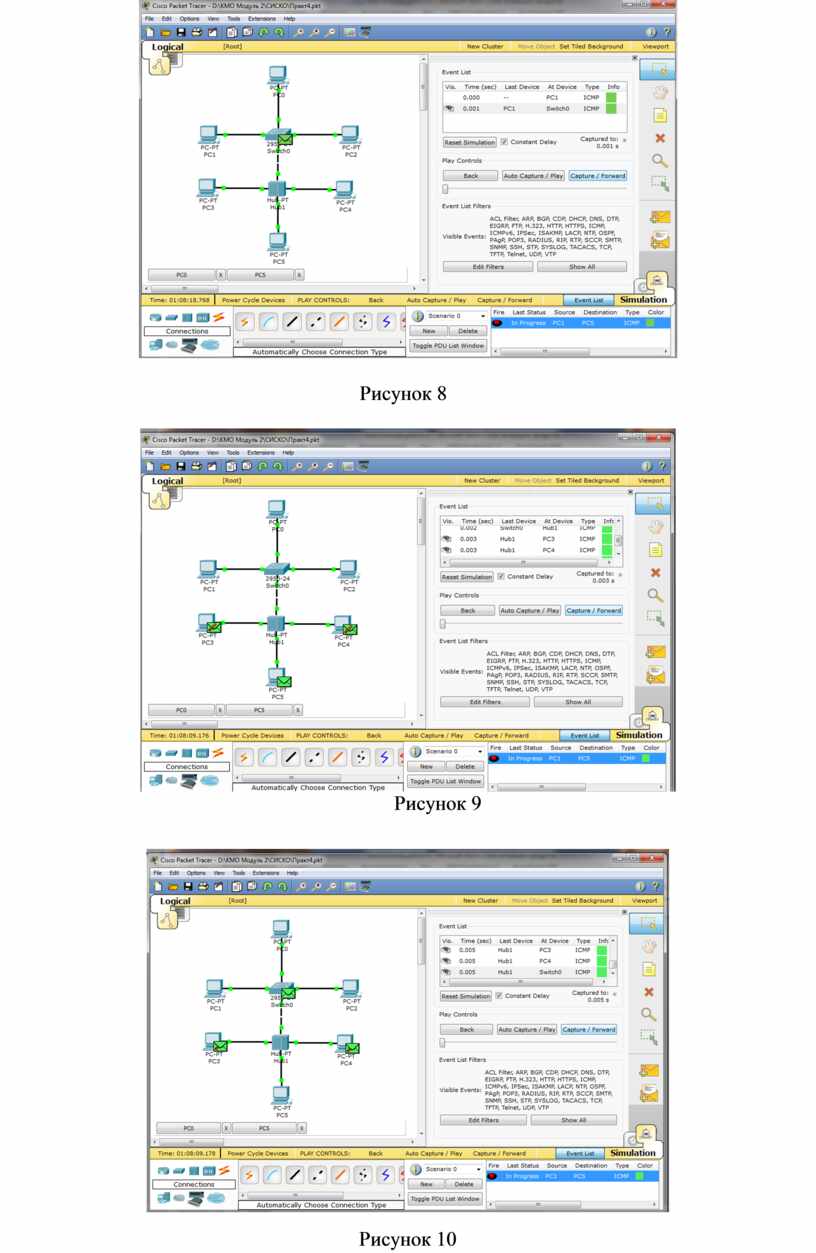

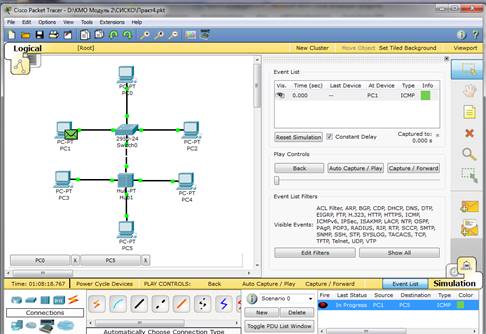

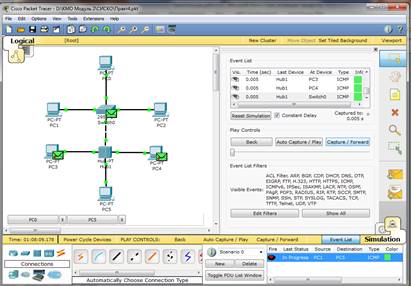

6.2 Выполнить пошаговую симуляцию работы построенной компьютерной сети (рис. 7 - 11).

                                                                 Рисунок 7

                                                                       Рисунок 8

Рисунок 9

Рисунок 10

Рисунок 11

6.3 Выполнить действие 6.1 в автоматическом режиме симуляции работы компьютерной сети.

            6.4 Выполнить практическую работу, выбрав самостоятельно отправителя и адресата, маршрут сообщения которых проходит через коммутатор и через концентратор.

Примечание. Для удаления операций передачи пакета сообщений используйте командами «New» или «Delete» (рис. 5 – кнопки обозначены зеленым цветом).
