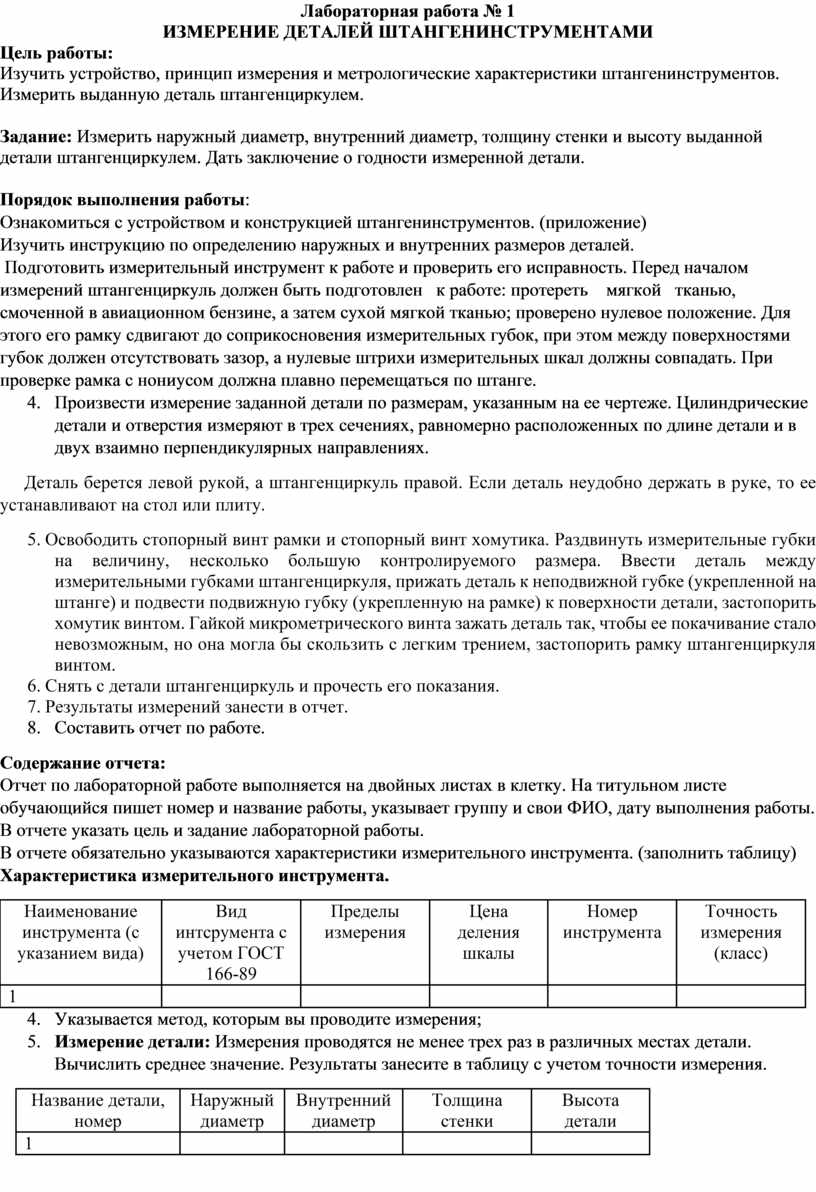

Лабораторная работа № 1

ИЗМЕРЕНИЕ ДЕТАЛЕЙ ШТАНГЕНИНСТРУМЕНТАМИ

Цель работы:

1.      Изучить устройство, принцип измерения и метрологические характеристики штангенинструментов.

2.      Измерить выданную деталь штангенциркулем.

Задание: Измерить наружный диаметр, внутренний диаметр, толщину стенки и высоту выданной детали штангенциркулем. Дать заключение о год­ности измеренной детали.

Порядок выполнения работы:

1.      Ознакомиться с устройством и конструкцией штангенинструментов. (приложение)

2.      Изучить инструкцию по определению наружных и внутренних размеров деталей.

3.       Подготовить измерительный инструмент к работе и проверить его исправность. Перед началом измерений штангенциркуль должен быть подготовлен   к работе: протереть    мягкой   тканью, смоченной в авиационном бензине, а затем сухой мяг­кой тканью; проверено нулевое положение. Для этого его рамку сдвигают до соприкосновения измерительных губок, при этом между поверхностями губок должен от­сутствовать зазор, а нулевые штрихи измерительных шкал должны совпадать. При проверке рамка с нониу­сом должна плавно перемещаться по штанге.

4.      Произвести измерение заданной детали по разме­рам, указанным на ее чертеже. Цилиндрические детали и отверстия измеряют в трех сечениях, равномерно расположенных по длине детали и в двух взаимно перпендикулярных направлениях.

Деталь берется левой рукой, а штангенциркуль правой. Если деталь неудобно держать в руке, то ее устанавливают на стол или плиту.

5.  Освободить стопорный винт рамки и стопорный винт хомутика. Раздвинуть измерительные губки на ве­личину, несколько большую контролируемого размера. Ввести деталь между измерительными губками штанген­циркуля, прижать деталь к неподвижной губке (укреп­ленной на штанге) и подвести подвижную губку (ук­репленную на рамке) к поверхности детали, застопорить хомутик винтом. Гайкой микрометрического винта за­жать деталь так, чтобы ее покачивание стало невозмож­ным, но она могла бы скользить с легким трением, за­стопорить рамку штангенциркуля винтом.

6.  Снять с детали штангенциркуль и прочесть его показания.

7.  Результаты измерений занести в отчет.

8.      Составить отчет по работе.

Содержание отчета:

1.      Отчет по лабораторной работе выполняется на двойных листах в клетку. На титульном листе обучающийся пишет номер и название работы, указывает группу и свои ФИО, дату выполнения работы.

2.      В отчете указать цель и задание лабораторной работы.

3.      В отчете обязательно указываются характеристики измерительного инструмента. (заполнить таблицу)

Характеристика измерительного инструмента.

4.      Указывается метод, которым вы проводите измерения;

5.      Измерение детали: Измерения проводятся не менее трех раз в различных местах детали.  Вычислить среднее значение. Результаты занесите в таблицу с учетом точности измерения.

6.      Выполнить эскиз детали с действительными размерами.
