Практическая работа по дисциплине Материалы и изделия сантехнических устройств

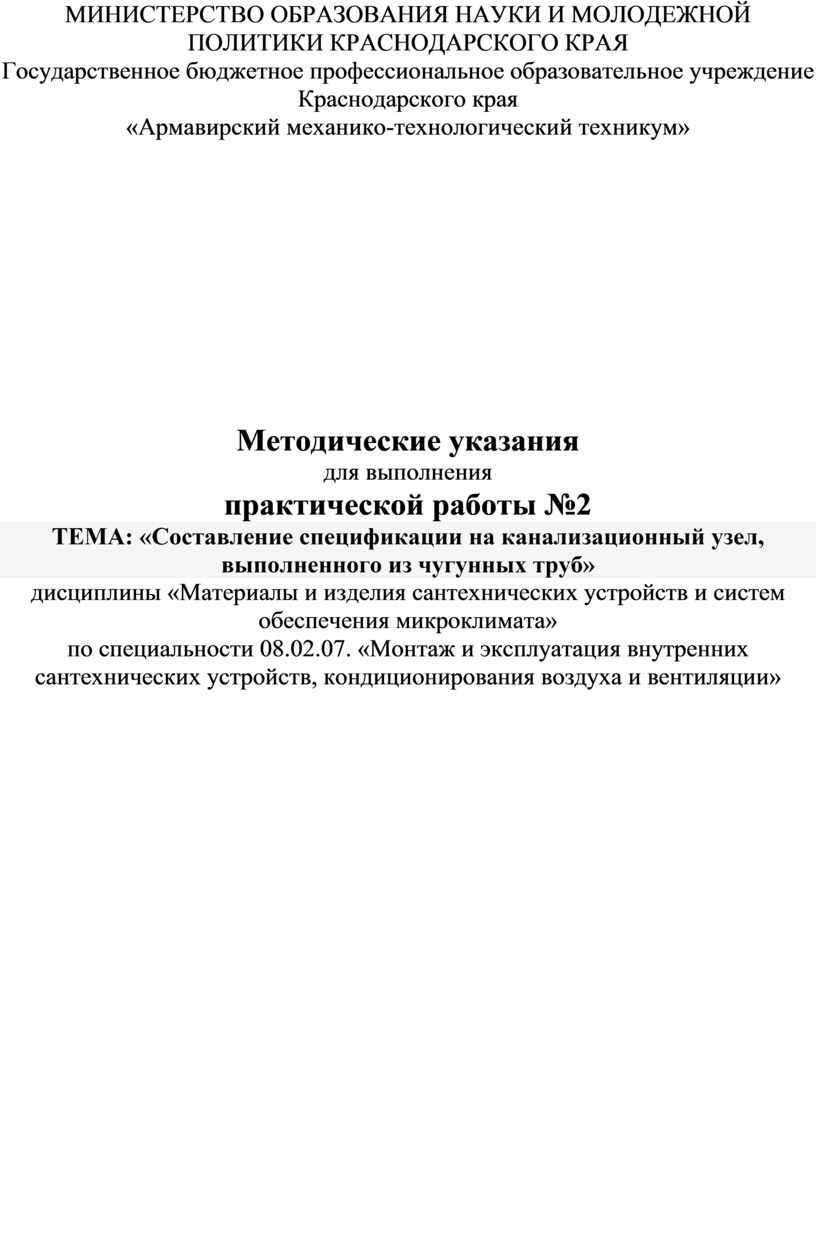

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

Методические указания

для выполнения

практической работы №2

ТЕМА: «Составление спецификации на канализационный узел, выполненного из чугунных труб»

дисциплины «Материалы и изделия сантехнических устройств и систем обеспечения микроклимата»

по специальности 08.02.07. «Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции»

2022

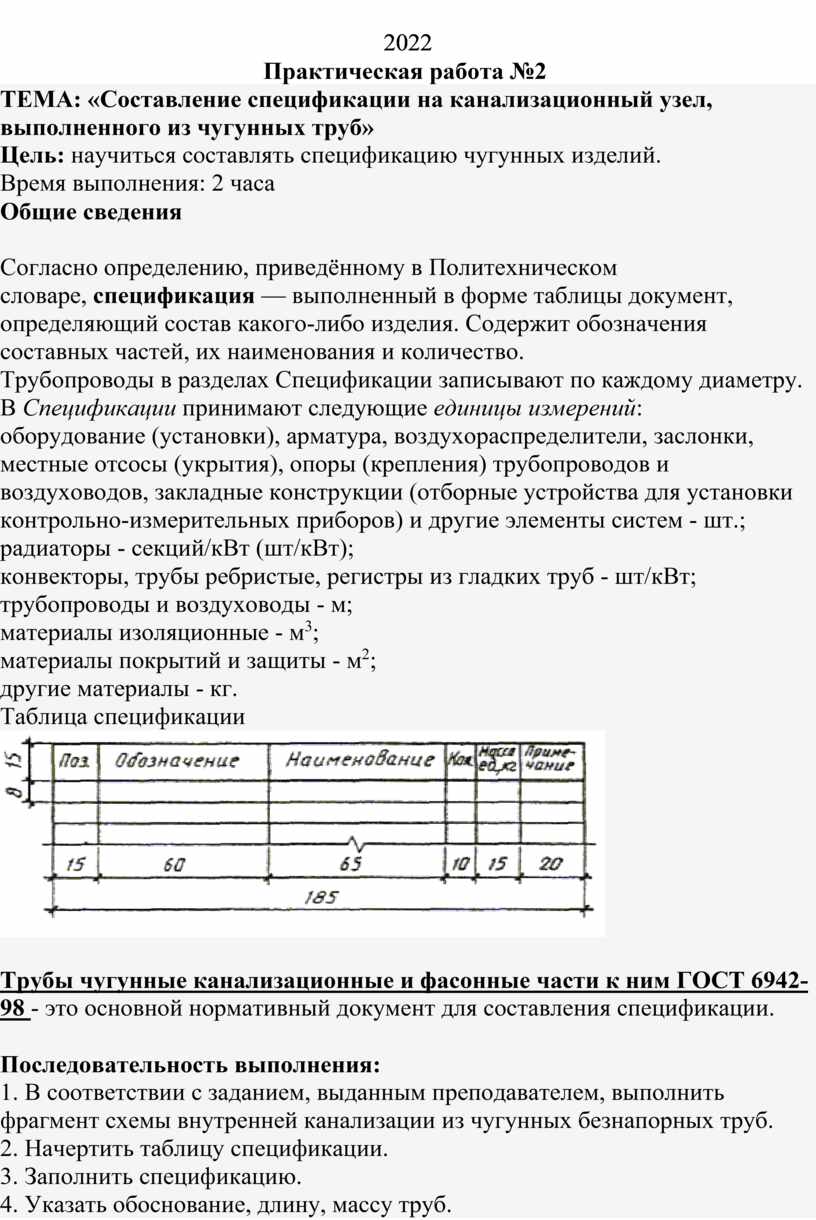

Практическая работа №2

ТЕМА: «Составление спецификации на канализационный узел, выполненного из чугунных труб»

Цель: научиться составлять спецификацию чугунных изделий.

Время выполнения: 2 часа

Общие сведения

Согласно определению, приведённому в Политехническом словаре, спецификация — выполненный в форме таблицы документ, определяющий состав какого-либо изделия. Содержит обозначения составных частей, их наименования и количество.

Трубопроводы в разделах Спецификации записывают по каждому диаметру.

В Спецификации принимают следующие единицы измерений:

·         оборудование (установки), арматура, воздухораспределители, заслонки, местные отсосы (укрытия), опоры (крепления) трубопроводов и воздуховодов, закладные конструкции (отборные устройства для установки контрольно-измерительных приборов) и другие элементы систем - шт.;

·         радиаторы - секций/кВт (шт/кВт);

·         конвекторы, трубы ребристые, регистры из гладких труб - шт/кВт;

·         трубопроводы и воздуховоды - м;

·         материалы изоляционные - м³;

·         материалы покрытий и защиты - м²;

·         другие материалы - кг.

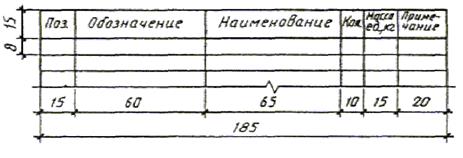

Таблица спецификации

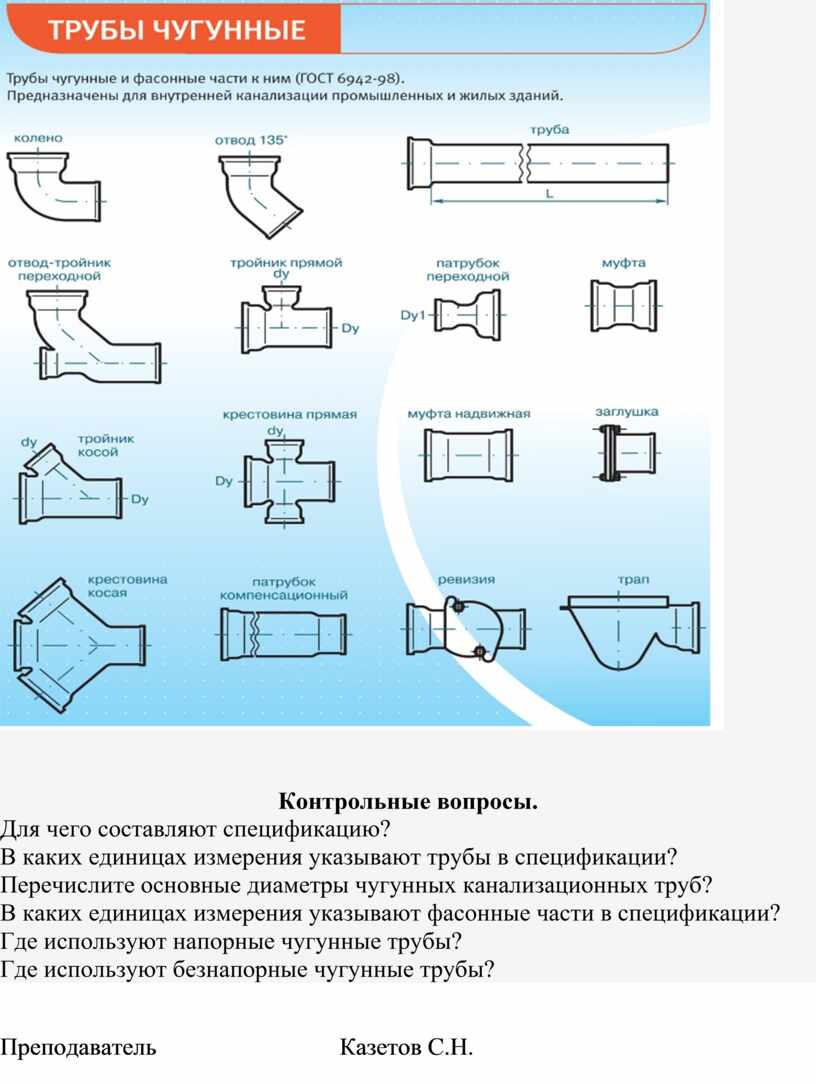

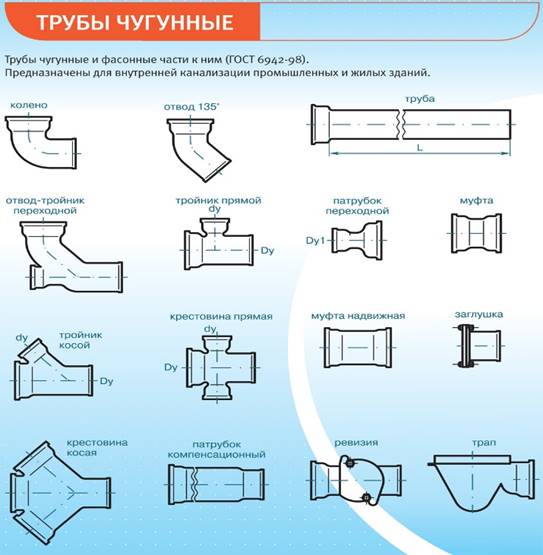

Трубы чугунные канализационные и фасонные части к ним ГОСТ 6942-98 - это основной нормативный документ для составления спецификации.

Последовательность выполнения:

1. В соответствии с заданием, выданным преподавателем, выполнить фрагмент схемы внутренней канализации из чугунных безнапорных труб.

2. Начертить таблицу спецификации.

3. Заполнить спецификацию.

4. Указать обоснование, длину, массу труб.

Контрольные вопросы.

Для чего составляют спецификацию?

В каких единицах измерения указывают трубы в спецификации?

Перечислите основные диаметры чугунных канализационных труб?

В каких единицах измерения указывают фасонные части в спецификации?

Где используют напорные чугунные трубы?

Где используют безнапорные чугунные трубы?

Преподаватель                              Казетов С.Н.
