Практическая работа по дисциплине Материалы и изделия сантехнических устройств

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

Методические указания

для выполнения

практической работы №6

Тема: «Составление спецификации на узел системы отопления/водоснабжения выполненный из полипропиленовых труб»

дисциплины «Материалы и изделия сантехнических устройств и систем обеспечения микроклимата»

по специальности 08.02.07. «Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции»

2022

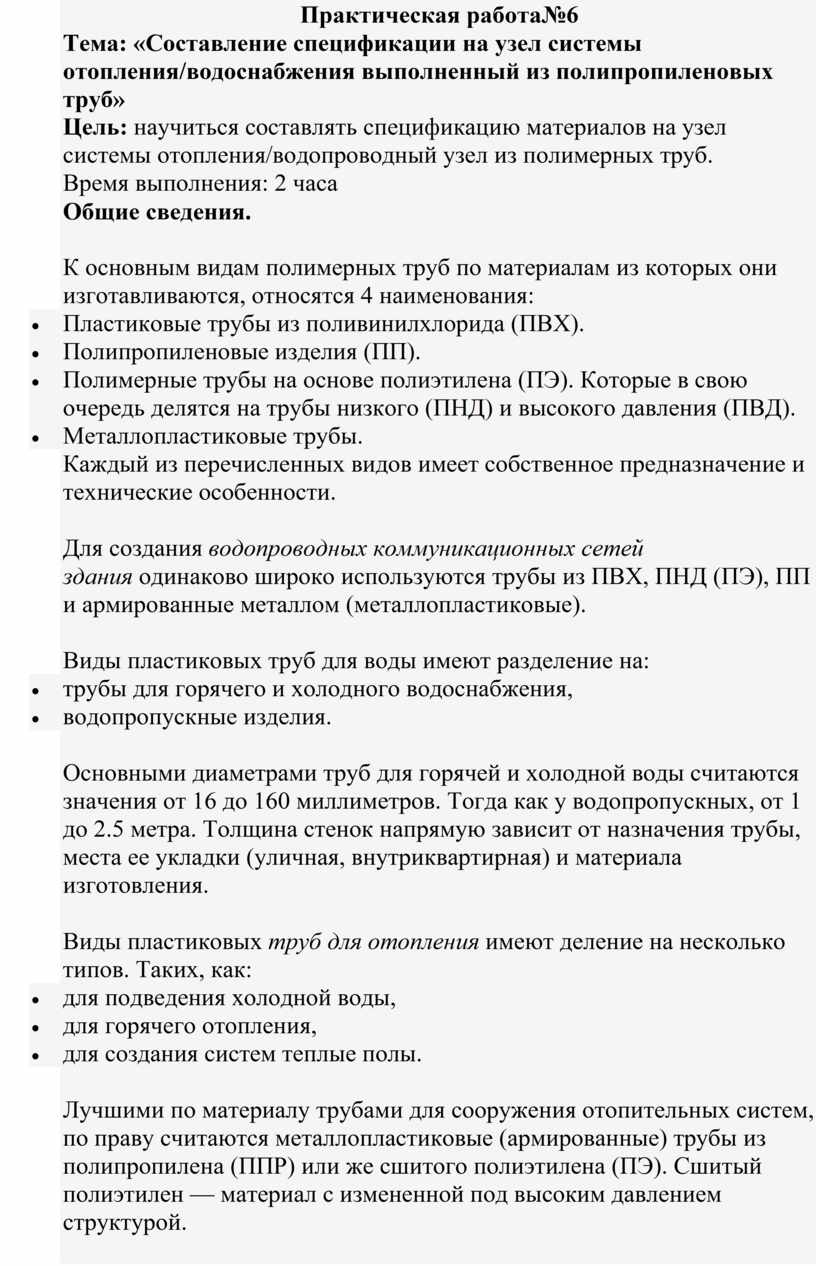

Практическая работа№6

Тема: «Составление спецификации на узел системы отопления/водоснабжения выполненный из полипропиленовых труб»

Цель: научиться составлять спецификацию материалов на узел системы отопления/водопроводный узел из полимерных труб.

Время выполнения: 2 часа

Общие сведения.

К основным видам полимерных труб по материалам из которых они изготавливаются, относятся 4 наименования:

• Пластиковые трубы из поливинилхлорида (ПВХ).
• Полипропиленовые изделия (ПП).
• Полимерные трубы на основе полиэтилена (ПЭ). Которые в свою очередь делятся на трубы низкого (ПНД) и высокого давления (ПВД).
• Металлопластиковые трубы.

Каждый из перечисленных видов имеет собственное предназначение и технические особенности.

Для создания водопроводных коммуникационных сетей здания одинаково широко используются трубы из ПВХ, ПНД (ПЭ), ПП и армированные металлом (металлопластиковые).

Виды пластиковых труб для воды имеют разделение на:

• трубы для горячего и холодного водоснабжения,
• водопропускные изделия.

Основными диаметрами труб для горячей и холодной воды считаются значения от 16 до 160 миллиметров. Тогда как у водопропускных, от 1 до 2.5 метра. Толщина стенок напрямую зависит от назначения трубы, места ее укладки (уличная, внутриквартирная) и материала изготовления.

Виды пластиковых труб для отопления имеют деление на несколько типов. Таких, как:

• для подведения холодной воды,
• для горячего отопления,
• для создания систем теплые полы.

Лучшими по материалу трубами для сооружения отопительных систем, по праву считаются металлопластиковые (армированные) трубы из полипропилена (ППР) или же сшитого полиэтилена (ПЭ). Сшитый полиэтилен — материал с измененной под высоким давлением структурой.

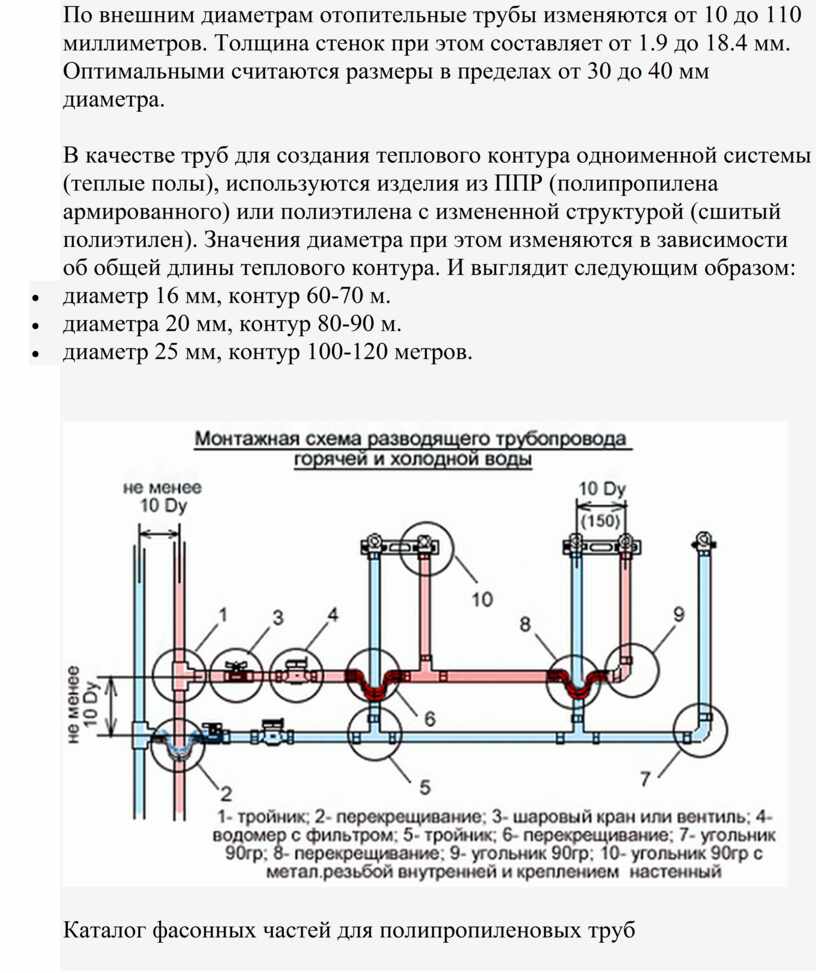

По внешним диаметрам отопительные трубы изменяются от 10 до 110 миллиметров. Толщина стенок при этом составляет от 1.9 до 18.4 мм. Оптимальными считаются размеры в пределах от 30 до 40 мм диаметра.

В качестве труб для создания теплового контура одноименной системы (теплые полы), используются изделия из ППР (полипропилена армированного) или полиэтилена с измененной структурой (сшитый полиэтилен). Значения диаметра при этом изменяются в зависимости об общей длины теплового контура. И выглядит следующим образом:

• диаметр 16 мм, контур 60-70 м.
• диаметра 20 мм, контур 80-90 м.
• диаметр 25 мм, контур 100-120 метров.

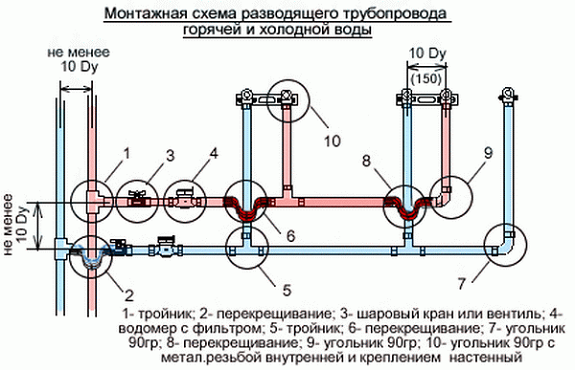

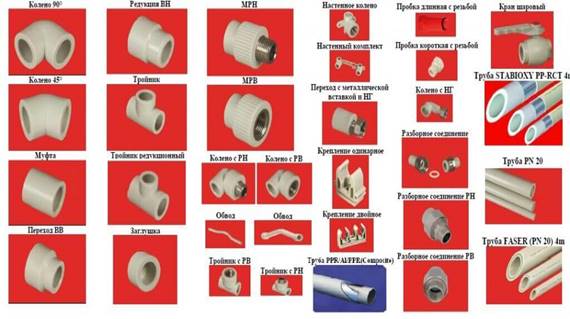

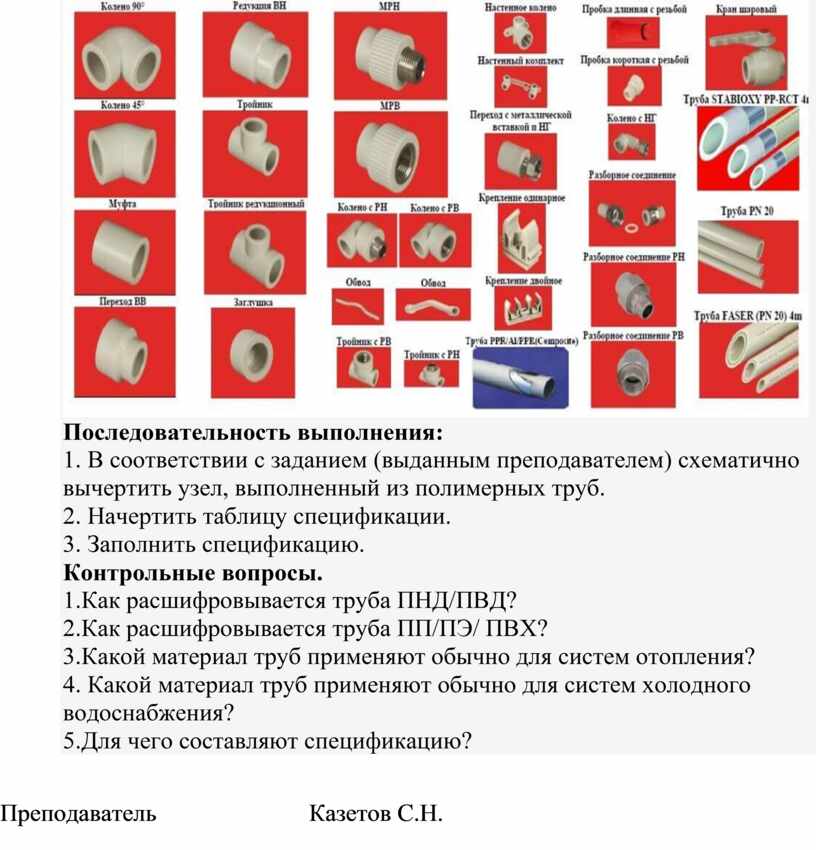

Каталог фасонных частей для полипропиленовых труб

Последовательность выполнения:

1. В соответствии с заданием (выданным преподавателем) схематично вычертить узел, выполненный из полимерных труб.

2. Начертить таблицу спецификации.

3. Заполнить спецификацию.

Контрольные вопросы.

1.Как расшифровывается труба ПНД/ПВД?

2.Как расшифровывается труба ПП/ПЭ/ ПВХ?

3.Какой материал труб применяют обычно для систем отопления?

4. Какой материал труб применяют обычно для систем холодного водоснабжения?

5.Для чего составляют спецификацию?

Преподаватель                         Казетов С.Н.
