Практическая работа по дисциплине Материалы и изделия сантехнических устройств

МИНИСТЕРСТВО ОБРАЗОВАНИЯ НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

Методические указания

для выполнения

практической работы №7

Тема: «Детали крепления труб»

дисциплины «Материалы и изделия сантехнических устройств и систем обеспечения микроклимата»

по специальности 08.02.07. «Монтаж и эксплуатация внутренних сантехнических устройств, кондиционирования воздуха и вентиляции»

2022

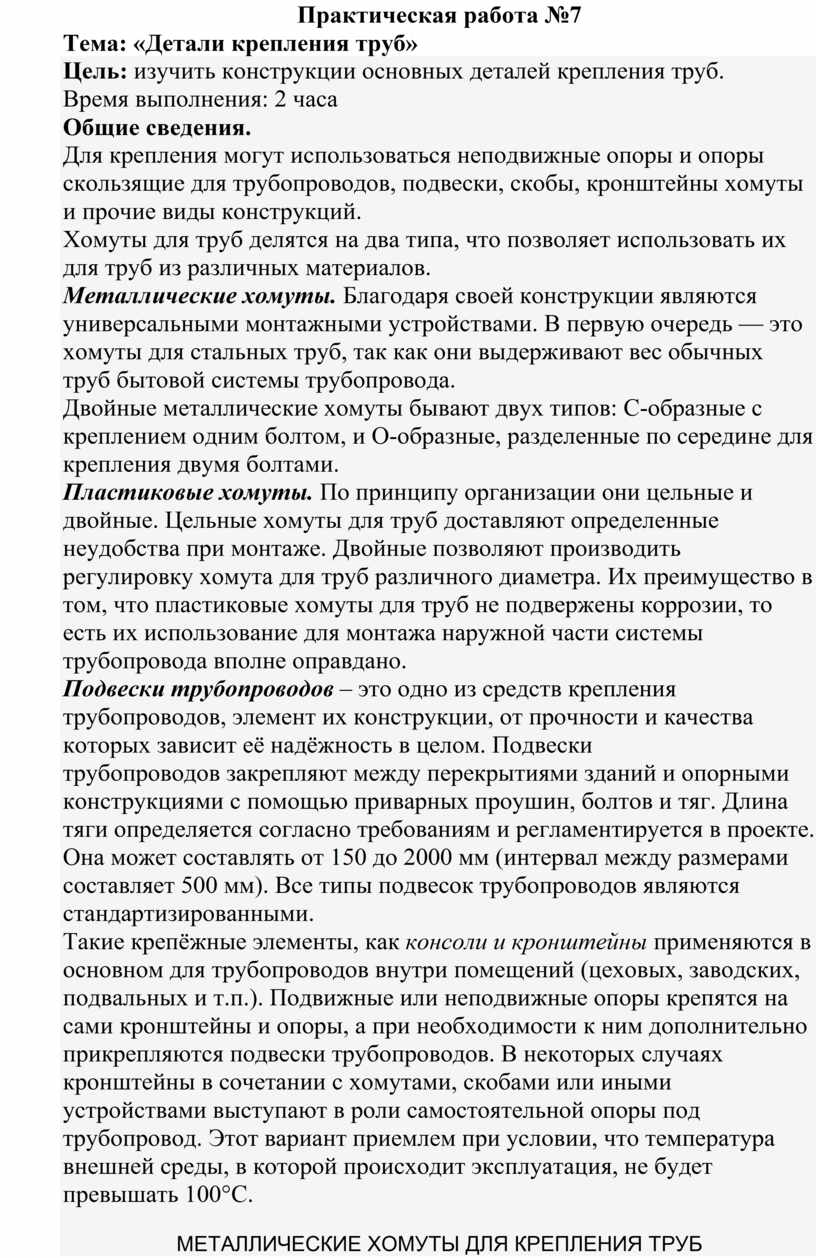

Практическая работа №7

Тема: «Детали крепления труб»

Цель: изучить конструкции основных деталей крепления труб.

Время выполнения: 2 часа

Общие сведения.

Для крепления могут использоваться неподвижные опоры и опоры скользящие для трубопроводов, подвески, скобы, кронштейны хомуты и прочие виды конструкций.

Хомуты для труб делятся на два типа, что позволяет использовать их для труб из различных материалов.

Металлические хомуты. Благодаря своей конструкции являются универсальными монтажными устройствами. В первую очередь — это хомуты для стальных труб, так как они выдерживают вес обычных труб бытовой системы трубопровода.

Двойные металлические хомуты бывают двух типов: С-образные с креплением одним болтом, и О-образные, разделенные по середине для крепления двумя болтами.

Пластиковые хомуты. По принципу организации они цельные и двойные. Цельные хомуты для труб доставляют определенные неудобства при монтаже. Двойные позволяют производить регулировку хомута для труб различного диаметра. Их преимущество в том, что пластиковые хомуты для труб не подвержены коррозии, то есть их использование для монтажа наружной части системы трубопровода вполне оправдано.

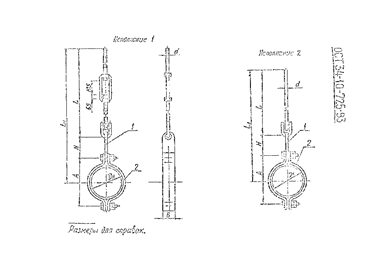

Подвески трубопроводов – это одно из средств крепления трубопроводов, элемент их конструкции, от прочности и качества которых зависит её надёжность в целом. Подвески трубопроводов закрепляют между перекрытиями зданий и опорными конструкциями с помощью приварных проушин, болтов и тяг. Длина тяги определяется согласно требованиям и регламентируется в проекте. Она может составлять от 150 до 2000 мм (интервал между размерами составляет 500 мм). Все типы подвесок трубопроводов являются стандартизированными.

Такие крепёжные элементы, как консоли и кронштейны применяются в основном для трубопроводов внутри помещений (цеховых, заводских, подвальных и т.п.). Подвижные или неподвижные опоры крепятся на сами кронштейны и опоры, а при необходимости к ним дополнительно прикрепляются подвески трубопроводов. В некоторых случаях кронштейны в сочетании с хомутами, скобами или иными устройствами выступают в роли самостоятельной опоры под трубопровод. Этот вариант приемлем при условии, что температура внешней среды, в которой происходит эксплуатация, не будет превышать 100°С.

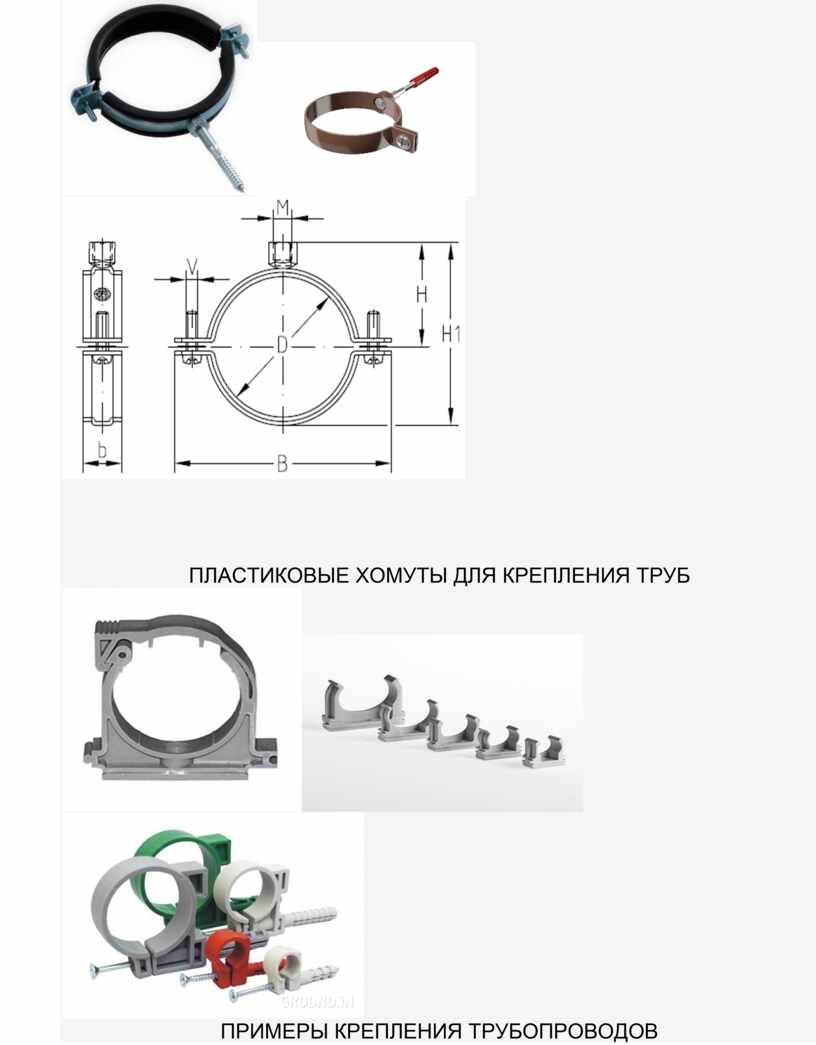

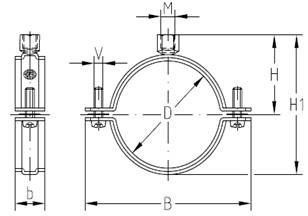

МЕТАЛЛИЧЕСКИЕ ХОМУТЫ ДЛЯ КРЕПЛЕНИЯ ТРУБ

ПЛАСТИКОВЫЕ ХОМУТЫ ДЛЯ КРЕПЛЕНИЯ ТРУБ

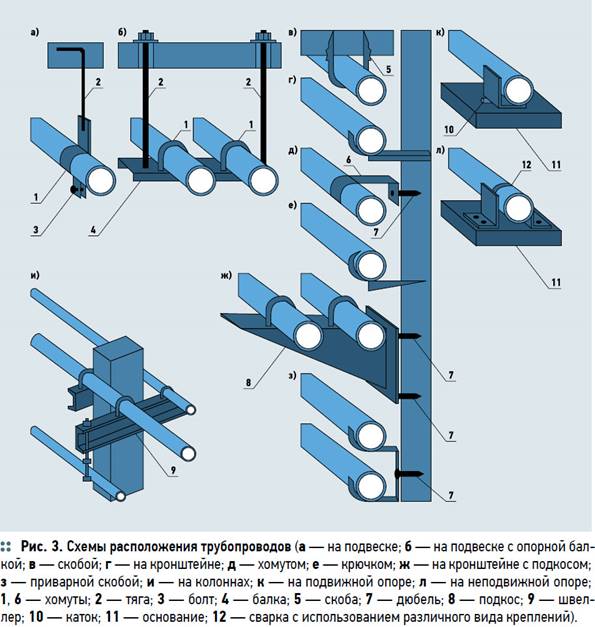

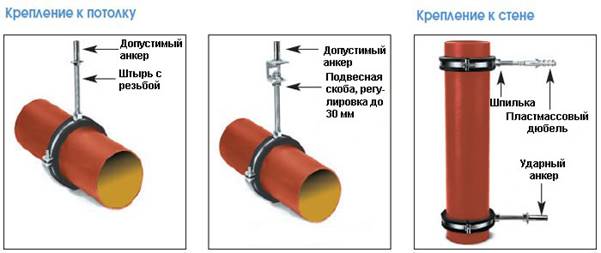

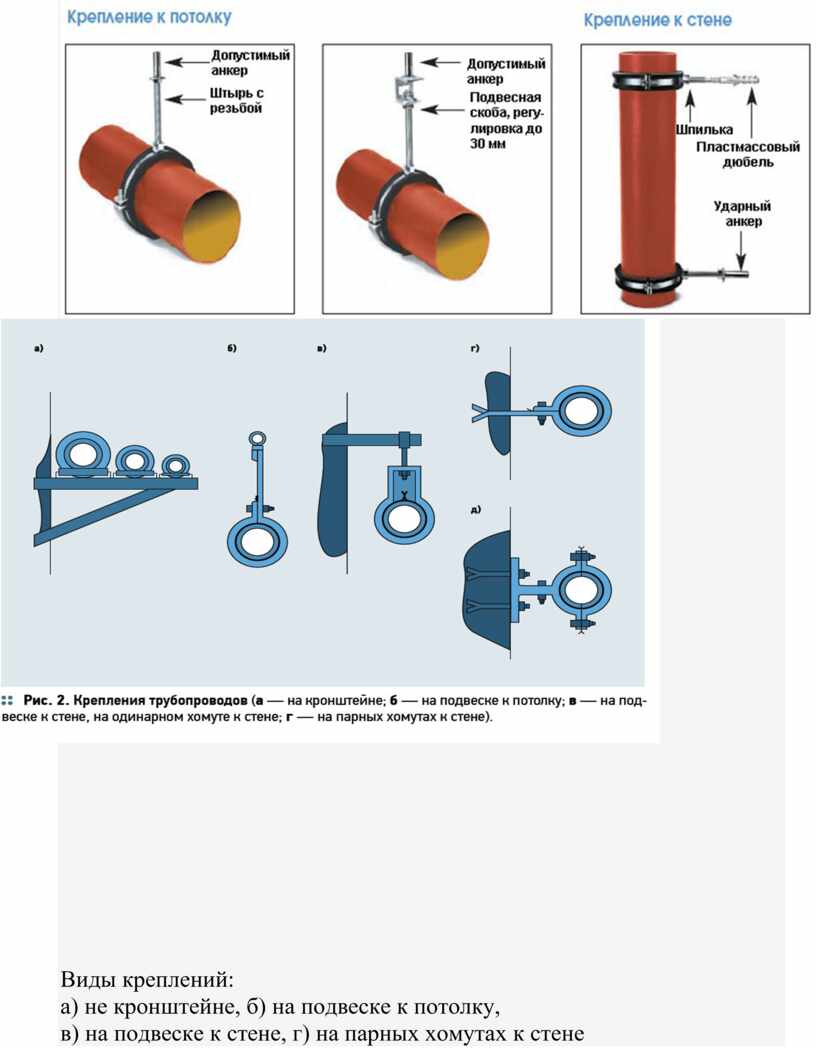

ПРИМЕРЫ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ

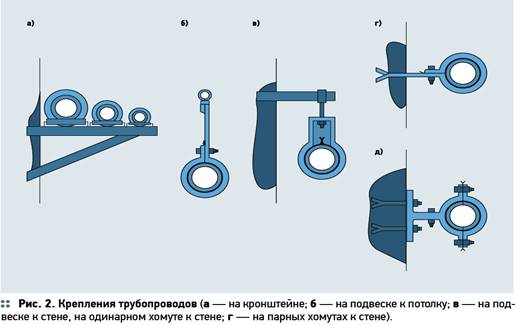

Виды креплений:

а) не кронштейне, б) на подвеске к потолку,

в) на подвеске к стене, г) на парных хомутах к стене

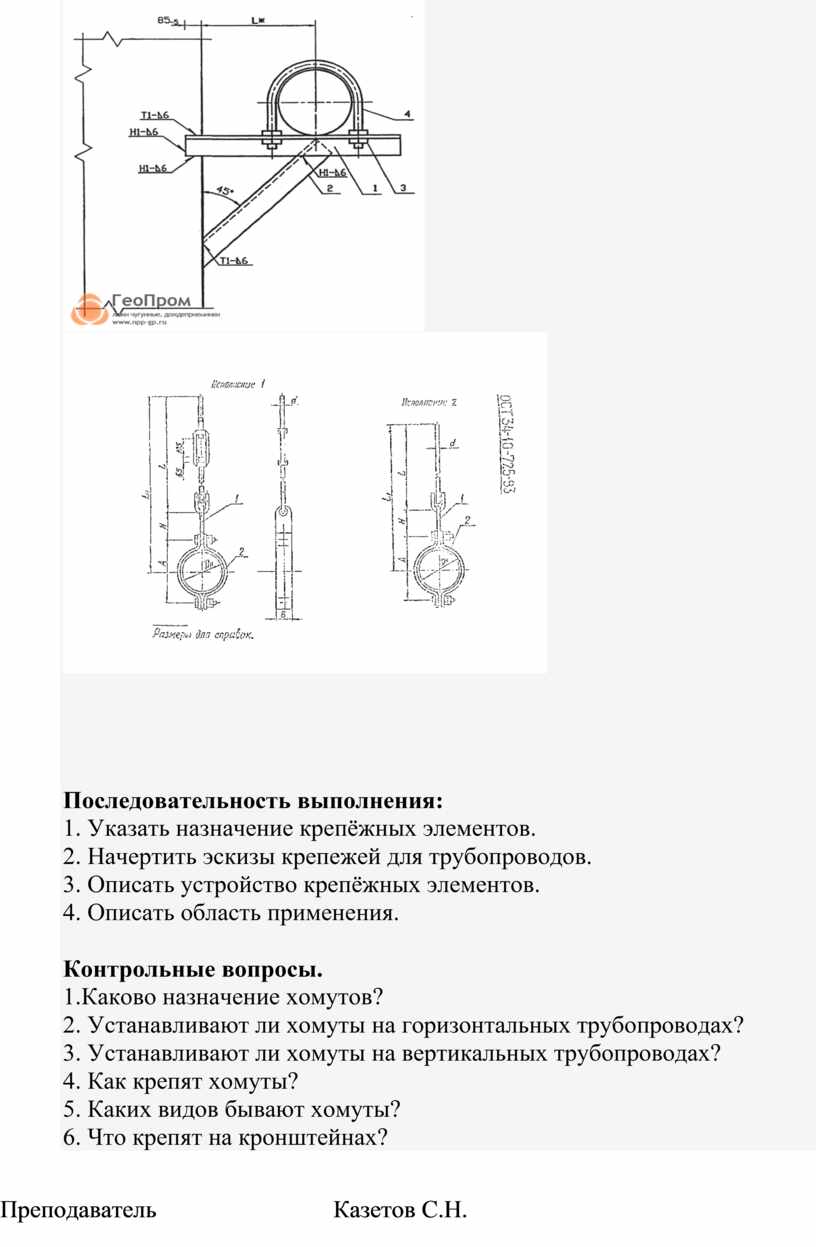

Последовательность выполнения:

1. Указать назначение крепёжных элементов.

2. Начертить эскизы крепежей для трубопроводов.

3. Описать устройство крепёжных элементов.

4. Описать область применения.

Контрольные вопросы.

1.Каково назначение хомутов?

2. Устанавливают ли хомуты на горизонтальных трубопроводах?

3. Устанавливают ли хомуты на вертикальных трубопроводах?

4. Как крепят хомуты?

5. Каких видов бывают хомуты?

6. Что крепят на кронштейнах?

Преподаватель                             Казетов С.Н.
