Практическая работа №8

Тема: «Детали крепления воздуховодов и приборов»

Цель: изучить основные детали крепления приборов и воздуховодов.

Время выполнения: 2 часа

Общие сведения.

Для крепления могут использоваться неподвижные опоры и опоры скользящие для трубопроводов, подвески, скобы, кронштейны хомуты и прочие виды конструкций.

Радиаторы и ребристые трубы устанавливают с помощью кронштейнов и радиаторных планок. Радиаторные планки применяют вместо верхних кронштейнов при креплении радиатора к каменным стенам для удержания его от опрокидывания. Конструкции радиаторных планок разнообразны; изготовляют их также монтажные организации.

Санитарные приборы прикрепляют к каменным или бетонным стенам и перегородкам путем заделки шурупов в отверстия, предварительно заполненные отрезком хлорвиниловой трубки, или дюбелями. К деревянным конструкциям санитарные приборы прикрепляют шурупами.

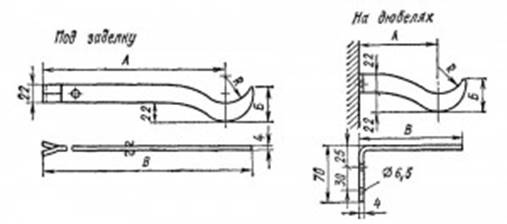

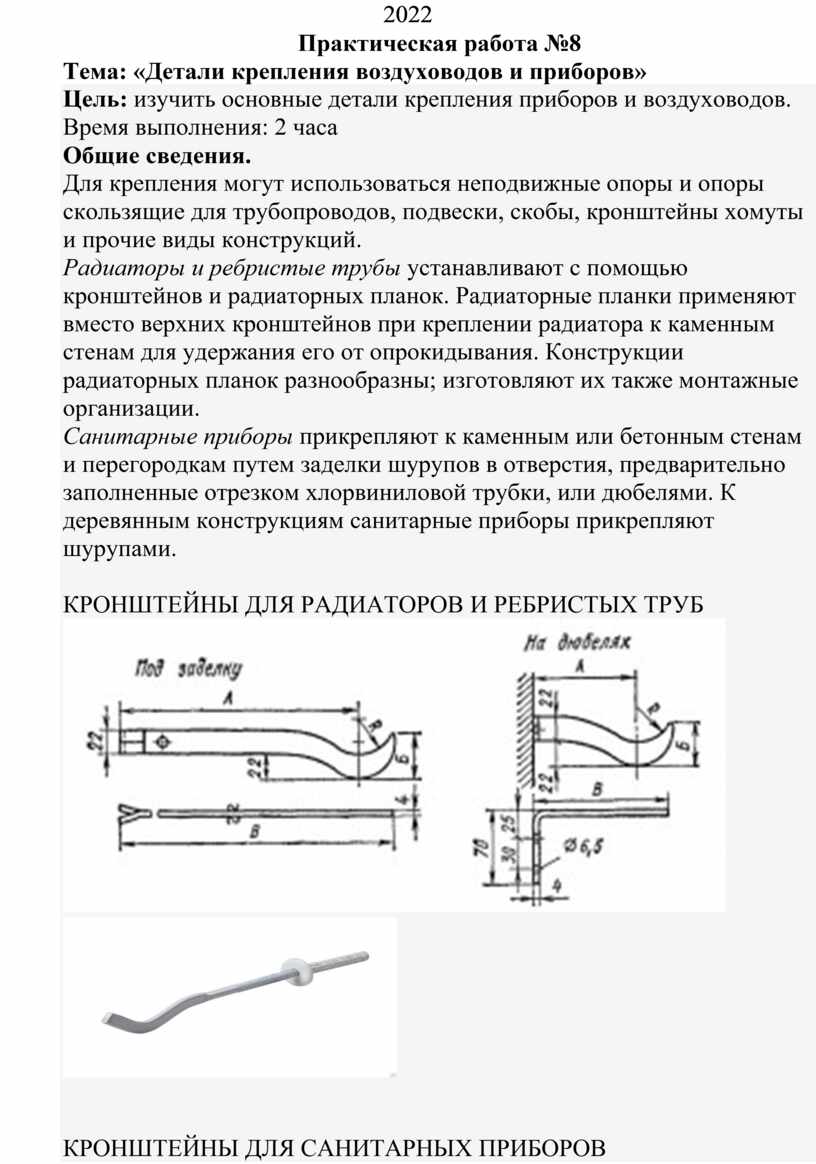

КРОНШТЕЙНЫ ДЛЯ РАДИАТОРОВ И РЕБРИСТЫХ ТРУБ

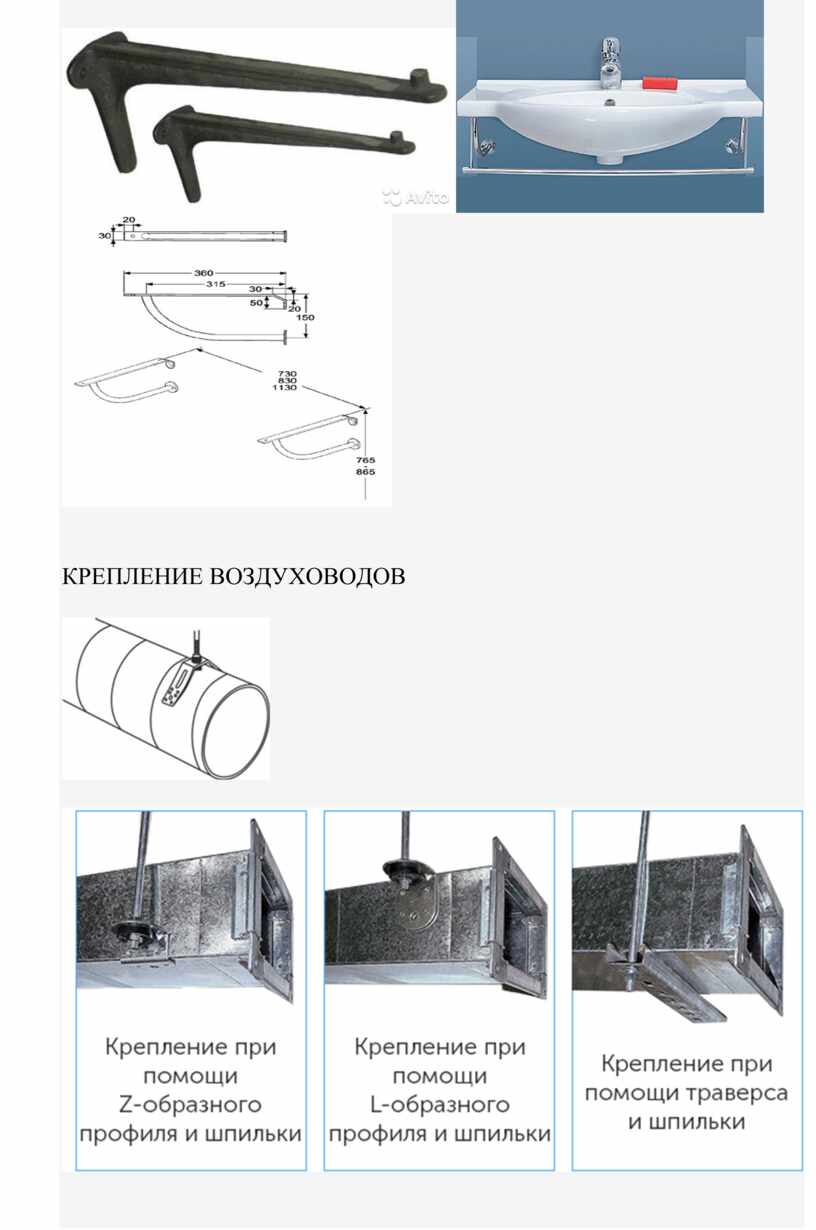

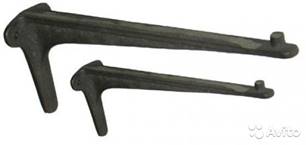

КРОНШТЕЙНЫ ДЛЯ САНИТАРНЫХ ПРИБОРОВ

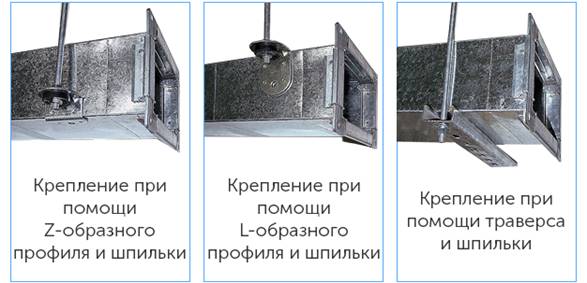

КРЕПЛЕНИЕ ВОЗДУХОВОДОВ

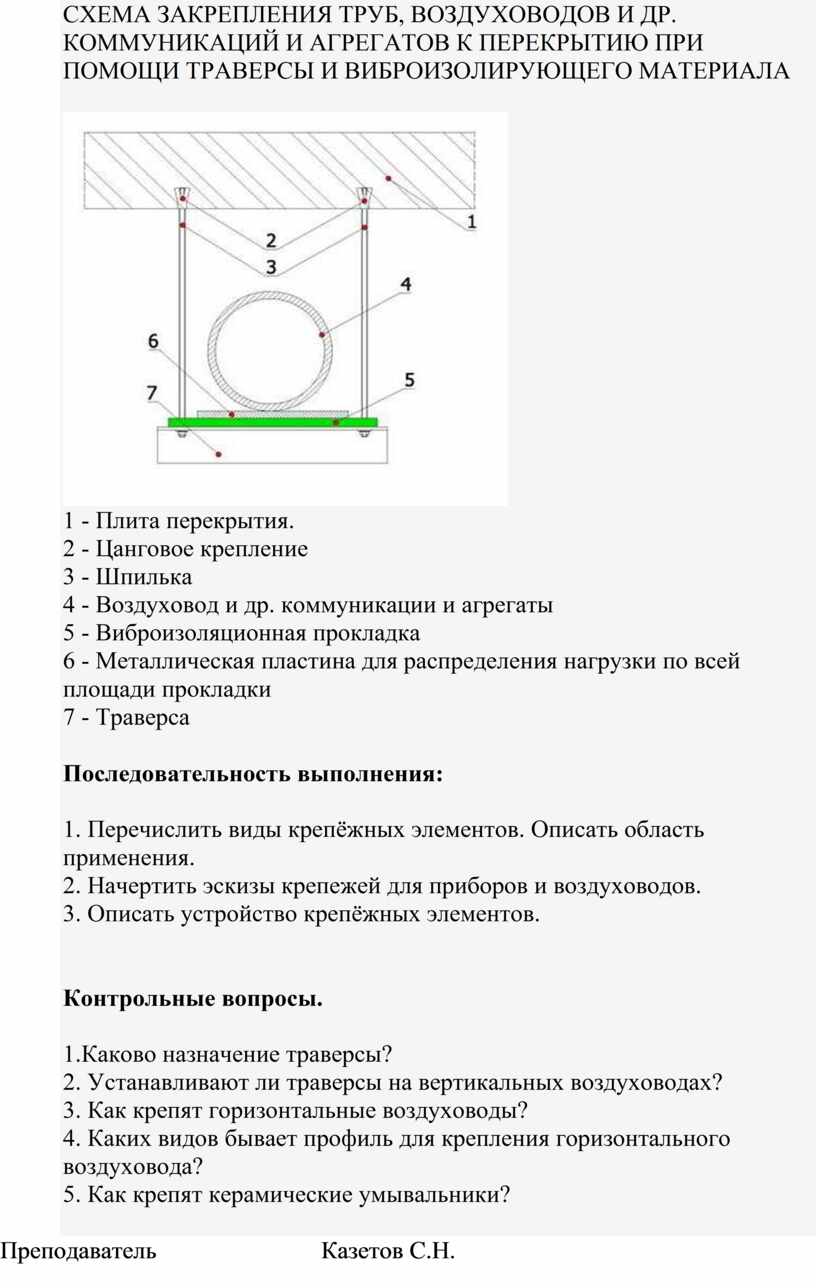

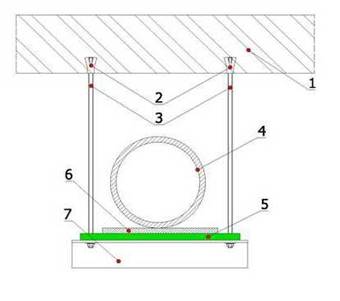

СХЕМА ЗАКРЕПЛЕНИЯ ТРУБ, ВОЗДУХОВОДОВ И ДР. КОММУНИКАЦИЙ И АГРЕГАТОВ К ПЕРЕКРЫТИЮ ПРИ ПОМОЩИ ТРАВЕРСЫ И ВИБРОИЗОЛИРУЮЩЕГО МАТЕРИАЛА

1 - Плита перекрытия.

2 - Цанговое крепление

3 - Шпилька

4 - Воздуховод и др. коммуникации и агрегаты

5 - Виброизоляционная прокладка

6 - Металлическая пластина для распределения нагрузки по всей площади прокладки

7 - Траверса

Последовательность выполнения:

1. Перечислить виды крепёжных элементов. Описать область применения.

2. Начертить эскизы крепежей для приборов и воздуховодов.

3. Описать устройство крепёжных элементов.

Контрольные вопросы.

1.Каково назначение траверсы?

2. Устанавливают ли траверсы на вертикальных воздуховодах?

3. Как крепят горизонтальные воздуховоды?

4. Каких видов бывает профиль для крепления горизонтального воздуховода?

5. Как крепят керамические умывальники?
